Đồng hồ lưu lượng điện từ không có tín hiệu 4-20mA

1. Đồng hồ lưu lượng điện từ không có tín hiệu 4-20mA là gì?

Đồng hồ lưu lượng điện từ không có tín hiệu 4 20mA là tình trạng transmitter vẫn có thể hiển thị lưu lượng nhưng đầu ra analog không tạo ra tín hiệu dòng điện theo cấu hình, hoặc tín hiệu không truyền được đến PLC, DCS hay hệ thống SCADA.

Trong các hệ thống công nghiệp, tín hiệu 4 đến 20mA thường được sử dụng để truyền giá trị lưu lượng từ flow meter về hệ thống điều khiển.

Ví dụ, một flow meter được cấu hình:

Lưu lượng	Tín hiệu 4 đến 20mA
0 m³/h	4 mA
25 m³/h	8 mA
50 m³/h	12 mA
75 m³/h	16 mA
100 m³/h	20 mA

Nếu lưu lượng trên màn hình là 50 m³/h nhưng PLC không nhận được tín hiệu tương ứng khoảng 12 mA, cần kiểm tra toàn bộ vòng dòng.

Điểm quan trọng là flow meter không có tín hiệu 4 20mA chưa chắc đã bị hỏng.

Nguyên nhân có thể nằm ở:

Nguồn loop.
Wiring.
Terminal.
Analog output.
Transmitter.
PLC.
Analog input.
Scaling.
Configuration.

2. Tín hiệu 4 20mA của flow meter có vai trò gì?

Tín hiệu 4 đến 20mA giúp truyền giá trị đo từ flow meter tới hệ thống điều khiển.

Chuỗi tín hiệu có thể được mô tả:

Flow Meter → Analog Output → Cable → PLC/DCS → SCADA

Trong đó:

4mA thường đại diện cho giá trị thấp nhất của range.

20mA thường đại diện cho giá trị cao nhất của range.

Ví dụ:

Flow range:

0 đến 200 m³/h

thì:

0 m³/h → 4mA

100 m³/h → 12mA

200 m³/h → 20mA

Tuy nhiên đây chỉ là ví dụ. Range thực tế phải căn cứ vào cấu hình của từng thiết bị.

3. Các trường hợp đồng hồ không có tín hiệu 4 – 20mA

Có thể gặp nhiều tình huống khác nhau.

Trường hợp 1: Màn hình tắt hoàn toàn

Có thể do:

Mất nguồn.
Fuse.
MCB.
Nguồn nội bộ.

Trường hợp 2: Màn hình có Flow nhưng 4 20mA = 0

Cần kiểm tra:

Analog output.
Loop.
Wiring.
Configuration.

Trường hợp 3: Có 4mA nhưng PLC báo 0

Có thể là bình thường nếu Flow = 0.

Cũng có thể do PLC scaling.

Trường hợp 4: Flow meter có 12mA nhưng PLC hiển thị sai

Cần kiểm tra:

AI module.
Scaling.
Engineering unit.

Trường hợp 5: Đo tại transmitter có tín hiệu nhưng PLC không nhận

Ưu tiên kiểm tra:

Cable → Terminal → PLC AI.

4. Nguyên nhân phổ biến khiến flow meter không có tín hiệu 4 – 20mA

Các nguyên nhân chính gồm:

Mất nguồn loop.
Đấu dây sai.
Terminal lỏng.
Cable bị đứt.
Analog output bị lỗi.
Transmitter bị lỗi.
PLC AI lỗi.
Configuration sai.
Range sai.
Output mode sai.
Loop bị hở.
Load quá lớn.
Nguồn cấp không phù hợp.
Grounding hoặc nhiễu.
Cài đặt alarm output.
Chưa kích hoạt analog output.

5. Kiểm tra nguồn trước khi kiểm tra 4 20mA

Đây là bước quan trọng nhất.

Trước khi đo tín hiệu, cần xác định flow meter đang được cấp nguồn đúng hay không.

Kiểm tra:

Điện áp nguồn.
AC hoặc DC.
Cực tính.
Fuse.
MCB.
Terminal.
Nguồn loop.

Nếu transmitter không được cấp nguồn, không thể kết luận analog output bị hỏng.

6. Kiểm tra wiring tín hiệu 4 – 20mA

Cần đối chiếu với sơ đồ đấu dây chính xác của model.

Không nên mặc định tất cả flow meter đều có cùng sơ đồ terminal.

Một số thiết bị có:

2-wire current loop.
3-wire.
4-wire.
Active output.
Passive output.

Do đó phải xác định loại output trước khi đấu nối.

7. Phân biệt Active Output và Passive Output

Đây là vấn đề rất quan trọng khi xử lý lỗi 4 20mA.

Active 4 – 20mA Output

Transmitter tự cung cấp dòng cho vòng tín hiệu.

Passive 4 – 20mA Output

Transmitter cần nguồn loop bên ngoài.

Nếu đấu sai loại output, tín hiệu có thể:

Không có.
Sai giá trị.
Làm hỏng thiết bị trong trường hợp đấu nối không phù hợp.

Vì vậy kỹ thuật viên cần đọc manual trước khi đấu dây.

8. Loop 4 – 20mA bị hở

Một vòng dòng cần tạo thành mạch hoàn chỉnh.

Nếu:

Dây đứt.
Terminal hỏng.
AI không kết nối.
Fuse đứt.

thì dòng có thể không chạy.

Có thể hiểu đơn giản:

Loop hở → không có dòng → PLC không nhận tín hiệu.

9. Cách kiểm tra loop 4-20mA

Có thể sử dụng:

Multimeter.
Milliamp calibrator.
Process calibrator.

Thiết bị đo phải được sử dụng đúng phương pháp đối với loại loop.

Kỹ thuật viên cần xác định điểm đo:

Tại transmitter → trên loop → tại PLC.

Nếu có tín hiệu tại transmitter nhưng không có tại PLC, nguyên nhân thường nằm trên đường truyền.

10. Không được mắc ampe kế sai cách

Khi đo dòng 4 đến 20mA, cần chú ý cách mắc đồng hồ đo.

Đối với phương pháp đo dòng trực tiếp, thiết bị đo thường phải được đưa vào mạch nối tiếp theo đúng hướng dẫn.

Không nên đặt đồng hồ ở chế độ đo dòng rồi mắc song song như khi đo điện áp.

Thao tác sai có thể gây chập mạch hoặc làm hỏng cầu chì của đồng hồ đo.

11. Flow meter có 4mA nhưng tưởng là mất tín hiệu

Đây là lỗi chẩn đoán phổ biến.

Ví dụ:

Flow range:

0 đến 100 m³/h

Flow hiện tại:

0 m³/h

Tín hiệu:

4mA

Đây là trạng thái bình thường.

Do đó không thể kết luận:

4mA = lỗi.

Cần dựa vào Flow thực tế và configuration.

12. Flow meter có 20mA nhưng Flow chưa đạt tối đa

Nếu flow meter đang xuất 20mA trong khi lưu lượng thực tế chưa đạt range, cần kiểm tra:

Flow range.
Scaling.
Output configuration.
Alarm.
Sensor.
Flow measurement.

13. Flow meter có 0mA

Nếu flow meter đang hoạt động nhưng output đo được gần 0mA, cần kiểm tra:

Wiring.
Loop power.
Analog output.
Terminal.
Configuration.
AI module.

Nếu màn hình cũng tắt, cần quay lại kiểm tra nguồn.

14. Flow meter có tín hiệu nhưng PLC không nhận

Giả sử:

Flow meter = 75 m³/h

Output = 16mA

nhưng:

PLC = 0 m³/h

Khi đó cần kiểm tra:

Dây tín hiệu.
Terminal.
AI module.
PLC channel.
Scaling.

Không nên thay flow meter.

15. PLC nhận tín hiệu nhưng giá trị sai

Ví dụ:

Flow meter xuất:

12mA

nhưng PLC hiển thị:

80 m³/h

trong khi range thực tế:

0 đến 100 m³/h

thì cần kiểm tra scaling.

Với range 0 đến 100 m³/h:

12mA tương ứng khoảng 50 m³/h.

Nếu PLC hiển thị 80 m³/h, khả năng cao scaling chưa đúng.

16. Cách tính giá trị từ tín hiệu 4 – 20mA

Với range:

Qmin đến Qmax

và dòng:

có thể sử dụng công thức:

Q = Qmin + [(I − 4) / 16] × (Qmax − Qmin)

Ví dụ:

Range:

0 đến 100 m³/h

I = 12mA

Ta có:

Q = 0 + [(12 − 4) / 16] × 100

Q = 50 m³/h

Công thức này thường hữu ích khi kiểm tra nhanh tín hiệu.

17. Bảng quy đổi 4 – 20mA

Với range 0 đến 100 m³/h:

Tín hiệu	Giá trị Flow
4mA	0 m³/h
8mA	25 m³/h
12mA	50 m³/h
16mA	75 m³/h
20mA	100 m³/h

Với các range khác, cần tính lại theo configuration.

18. Configuration analog output bị sai

Một số transmitter cho phép cài:

Current output.
Flow range.
Direction.
Alarm.
Low flow cut-off.

Nếu configuration không đúng, tín hiệu 4 đến 20mA có thể không tương ứng với giá trị Flow.

19. Flow range không phù hợp

Ví dụ thiết bị được cài:

0 đến 500 m³/h

nhưng hệ thống thực tế chỉ:

0 đến 50 m³/h

Tín hiệu analog sẽ tập trung trong vùng thấp.

Nếu muốn giám sát chính xác hơn, cần đánh giá lại range theo khả năng thiết bị và yêu cầu đo.

20. Low Flow Cut-off ảnh hưởng đến 4 – 20mA

Nếu Low Flow Cut-off được đặt quá cao, transmitter có thể đưa Flow về 0 khi lưu lượng thực tế rất thấp.

Khi đó:

Flow = 0 → Output = 4mA

Người vận hành có thể tưởng rằng 4mA bị lỗi.

21. Damping ảnh hưởng tín hiệu analog

Damping giúp ổn định tín hiệu.

Nếu đặt quá cao:

Tín hiệu phản hồi chậm.
Flow thay đổi nhưng 4 đến 20mA thay đổi từ từ.

Nếu đặt quá thấp:

Tín hiệu dao động mạnh.

Cần điều chỉnh phù hợp với quy trình.

22. Analog Output bị disable

Một số flow meter cho phép cấu hình hoặc kích hoạt các output.

Nếu Analog Output bị vô hiệu hóa, hệ thống có thể không xuất tín hiệu như mong muốn.

Cần kiểm tra menu:

Output.
Current Output.
Analog Output.
4 20mA.

Tên menu phụ thuộc từng hãng.

23. Analog Output đang ở chế độ Test

Một số transmitter có chức năng mô phỏng dòng.

Ví dụ:

Force 4mA.
Force 12mA.
Force 20mA.

Nếu thiết bị đang ở chế độ test, tín hiệu có thể không phản ánh Flow thực tế.

24. Alarm làm tín hiệu 4 – 20mA bất thường

Tùy thiết bị, khi xảy ra lỗi transmitter có thể:

Giữ giá trị cuối.
Xuất dòng thấp.
Xuất dòng cao.
Xuất giá trị alarm.

Do đó cần kiểm tra Alarm Current Output trong configuration.

25. Cable 4 – 20mA quá dài

Đường truyền analog dài có thể gặp:

Suy giảm chất lượng tín hiệu.
Nhiễu.
Điện trở vòng lớn.

Cần tính toán phù hợp với:

Điện áp nguồn.
Điện trở dây.
Input resistance của PLC.
Khả năng output của transmitter.

26. Load của vòng dòng quá lớn

Đây là vấn đề kỹ thuật cần chú ý.

Transmitter phải cung cấp đủ điện áp để duy trì dòng qua:

Cable + PLC input + các thiết bị trong loop.

Nếu tổng trở quá lớn, dòng có thể không đạt 20mA.

Khi đó cần kiểm tra:

Loop supply.
Cable resistance.
AI input resistance.
Các thiết bị mắc nối tiếp.

27. Nguồn loop không phù hợp

Đối với passive output, cần kiểm tra nguồn loop.

Các yếu tố:

Điện áp.
Cực tính.
Khả năng cấp dòng.
Tổng trở loop.

Không nên cấp nguồn theo phỏng đoán.

28. PLC Analog Input bị lỗi

Nếu đo tại transmitter thấy:

12mA

nhưng tại AI PLC:

0mA

cần kiểm tra:

Cable.
Terminal.
Fuse.
AI module.
Channel.

Nếu các kênh khác hoạt động bình thường, có thể thử chuyển sang một channel phù hợp để khoanh vùng lỗi theo quy trình của nhà máy.

29. PLC Scaling bị sai

PLC có thể nhận đúng dòng nhưng chuyển đổi sai sang đơn vị kỹ thuật.

Ví dụ:

4 đến 20mA

được cấu hình tương ứng:

0 đến 1000 m³/h

trong khi flow meter đang:

0 đến 100 m³/h.

Kết quả PLC sẽ hiển thị sai rất lớn.

30. Kiểm tra tín hiệu ngay tại transmitter

Đây là bước quan trọng để xác định điểm lỗi.

Nếu:

Tại transmitter có 4 đến 20mA

nhưng:

Tại PLC không có

thì flow meter có thể vẫn bình thường.

Nếu:

Tại transmitter không có 4 đến 20mA

thì tiếp tục kiểm tra:

Output.
Configuration.
Loop.
Transmitter.

31. Kiểm tra tín hiệu tại PLC

Sau khi kiểm tra transmitter, đo tại đầu vào PLC.

Mục tiêu là xác định:

Tín hiệu mất ở đâu?

Ví dụ:

Điểm đo	Kết quả
Transmitter	12mA
Junction box	12mA
PLC terminal	0mA

Khi đó cần kiểm tra đoạn dây giữa junction box và PLC.

32. Mất 4- 20mA do terminal lỏng

Terminal lỏng có thể làm tín hiệu:

Mất hoàn toàn.
Chập chờn.
Thay đổi theo rung động.

Đặc biệt cần kiểm tra trong:

Tủ điều khiển.
Junction box.
Terminal transmitter.

33. Mất 4 – 20mA do dây đứt

Cable có thể đứt do:

Lão hóa.
Chuột cắn.
Cơ khí.
Kéo căng.
Nước.
Hóa chất.

Kiểm tra continuity khi hệ thống đã được cô lập an toàn.

34. Nhiễu ảnh hưởng tín hiệu 4 20mA

Tín hiệu 4 đến 20mA có khả năng chống nhiễu tốt, nhưng hệ thống vẫn cần thiết kế wiring đúng.

Không nên đi chung tùy tiện với:

Cáp motor.
Cáp biến tần.
Cáp công suất cao.

Cần tuân thủ thiết kế EMC và hướng dẫn của nhà sản xuất.

35. Ground loop

Ground loop có thể gây nhiễu hoặc sai tín hiệu.

Khi xử lý, không nên tự ý nối đất hoặc tháo shield tùy tiện.

Cần căn cứ:

Thiết kế hệ thống.
Manual flow meter.
Sơ đồ PLC.
Quy định grounding của nhà máy.

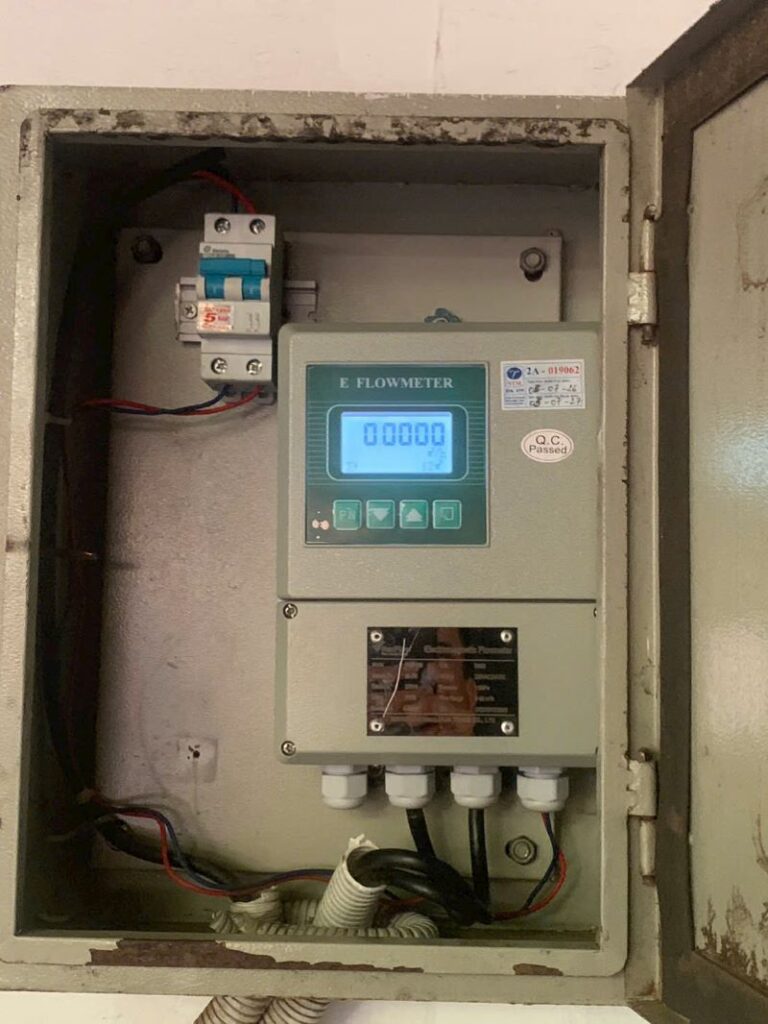

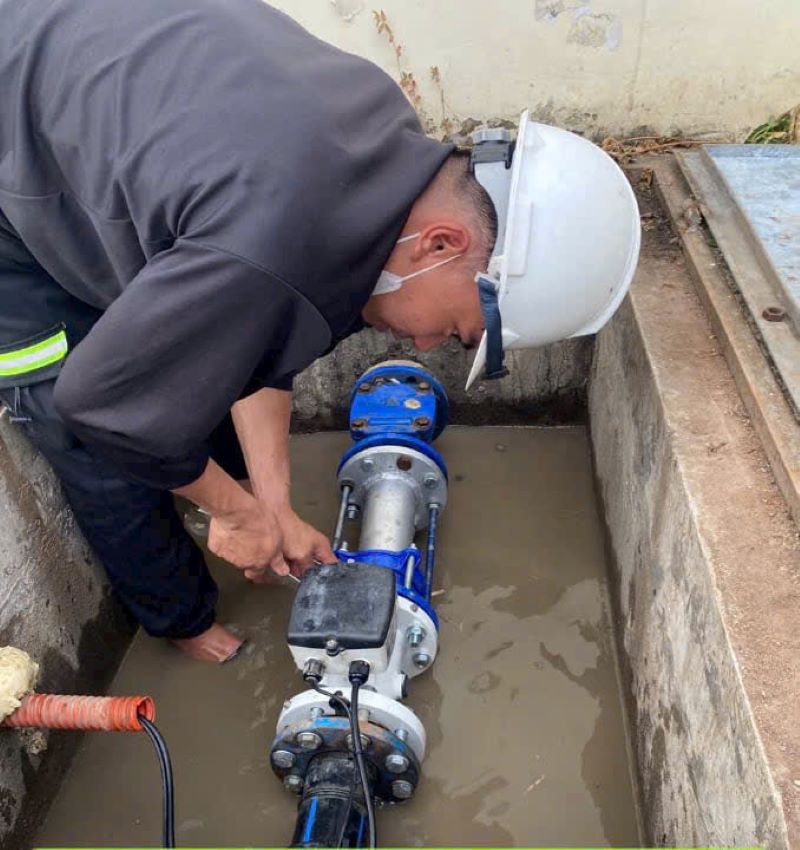

36. Đồng hồ lưu lượng điện từ có Flow nhưng không có 4-20mA

Đây là tình huống rất thuận lợi cho chẩn đoán.

Nếu:

Display = bình thường

nhưng:

4 đến 20mA = không có

thì tập trung vào:

Analog Output → Loop → Wiring → Configuration.

Không cần kiểm tra toàn bộ đường ống ngay từ đầu.

37. Đồng hồ không hiển thị Flow và không có 4 – 20mA

Khi cả hai đều mất, cần kiểm tra:

Nguồn.
Sensor.
Cable.
Empty Pipe.
Transmitter.
Configuration.

Nếu màn hình không hoạt động, ưu tiên kiểm tra nguồn.

38. Flow = 0 và 4mA

Nếu:

Flow = 0

4mA

thì chưa thể kết luận lỗi.

Cần xác nhận:

Hệ thống có dòng chảy thực tế không?

Nếu không có dòng, đây có thể là trạng thái hoàn toàn bình thường.

39. Flow = 50 m³/h nhưng 4mA

Nếu range:

0 đến 100 m³/h

mà Flow meter hiển thị 50 m³/h nhưng output chỉ 4mA, cần kiểm tra:

Analog output configuration.
Range.
Output mode.
Test mode.
Alarm.
Output circuit.

40. Flow = 50 m³/h nhưng 20mA

Tương tự, cần kiểm tra:

Range.
Scaling.
Output configuration.
Alarm.
Test mode.

Không nên bỏ qua khả năng PLC hiển thị sai thay vì flow meter sai.

41. Quy trình xử lý đồng hồ lưu lượng điện từ không có tín hiệu 4 – 20mA

Bước 1: Xác nhận Flow

Ghi giá trị trên display.

Bước 2: Xác nhận nguồn

Kiểm tra điện áp.

Bước 3: Xác định loại output

Active hay passive.

Bước 4: Kiểm tra wiring

Đối chiếu manual.

Bước 5: Đo tín hiệu tại transmitter

Xác định có dòng hay không.

Bước 6: Đo tại PLC

So sánh với transmitter.

Bước 7: Kiểm tra configuration

Kiểm tra range và output.

Bước 8: Kiểm tra PLC

AI và scaling.

Bước 9: Kiểm tra nhiễu

Grounding và cable routing.

Bước 10: Đánh giá transmitter

Nếu tất cả yếu tố bên ngoài bình thường.

42. Sơ đồ chẩn đoán lỗi 4-20mA

Không có tín hiệu 4-20mA
          ↓
Flow meter có nguồn?
      ↙          ↘
    Không         Có
     ↓             ↓
 Kiểm tra nguồn   Display có Flow?
                  ↙       ↘
                Không      Có
                 ↓          ↓
             Sensor/      Kiểm tra
             transmitter   output
                             ↓
                       Có dòng tại
                       transmitter?
                         ↙      ↘
                       Không     Có
                        ↓         ↓
                    Output/     Kiểm tra
                    loop        cable
                                  ↓
                           PLC có nhận?
                            ↙       ↘
                          Không      Có
                           ↓          ↓
                       Wiring/AI   Kiểm tra
                                  scaling

43. Bảng nguyên nhân và cách khắc phục

Hiện tượng	Nguyên nhân có thể	Hướng kiểm tra
Màn hình tắt	Mất nguồn	Nguồn, fuse
Flow có, 0mA	Output/loop	Wiring, output
Flow có, 4mA	Có thể Flow = 0	Kiểm tra range
Flow có, 20mA	Range/configuration	Kiểm tra output
Transmitter có mA, PLC không	Cable/AI	Kiểm tra loop
PLC nhận nhưng sai	Scaling	Kiểm tra PLC
Tín hiệu dao động	Nhiễu/cable	Grounding
Mất sau bảo dưỡng	Wiring/config	Kiểm tra thao tác
Mất sau thay transmitter	Configuration	Cài đặt lại
Tín hiệu chập chờn	Terminal/cable	Kiểm tra kết nối

44. Checklist kiểm tra 4 – 20mA

Nguồn

[ ] Nguồn đúng.
[ ] Điện áp ổn định.
[ ] Fuse tốt.
[ ] MCB tốt.

Transmitter

[ ] Display hoạt động.
[ ] Flow hiển thị.
[ ] Analog output được kích hoạt.
[ ] Range đúng.
[ ] Output mode đúng.
[ ] Alarm configuration đúng.
[ ] Không ở Test Mode.

Loop

[ ] Đúng loại Active/Passive.
[ ] Nguồn loop phù hợp.
[ ] Cable không đứt.
[ ] Terminal chắc chắn.
[ ] Load phù hợp.

PLC

[ ] AI channel đúng.
[ ] Wiring đúng.
[ ] Scaling đúng.
[ ] Engineering unit đúng.

45. Checklist chuyên sâu cho kỹ sư nhà máy

Hạng mục	Nội dung kiểm tra	Kết quả
Model	Xác nhận model
Output	4 đến 20mA
Type	Active/Passive
Range	Qmin/Qmax
Flow	Giá trị thực tế
Output current	mA đo thực tế
Loop supply	Điện áp
Cable	Continuity
Terminal	Tiếp xúc
Grounding	Kiểm tra
Shield	Kiểm tra
PLC AI	Channel
Scaling	4 đến 20mA
SCADA	Giá trị hiển thị

46. Những sai lầm thường gặp

Chỉ nhìn giá trị PLC

PLC hiển thị 0 không có nghĩa flow meter không xuất tín hiệu.

Không đo trực tiếp tại transmitter

Đây là cách nhanh nhất để xác định điểm mất tín hiệu.

Đấu dây theo kinh nghiệm

Các model khác nhau có thể sử dụng output khác nhau.

Không phân biệt Active và Passive

Có thể gây lỗi hoặc nguy cơ hư thiết bị.

Thay transmitter ngay

Có thể lỗi chỉ nằm ở cable hoặc PLC.

Chỉnh scaling tùy tiện

Có thể làm sai toàn bộ dữ liệu vận hành.

47. Khi nào cần sử dụng bộ phát dòng 4 – 20mA?

Trong quá trình kiểm tra, process calibrator hoặc current source có thể giúp kiểm tra:

PLC AI → Wiring → SCADA

mà không phụ thuộc flow meter.

Ví dụ có thể phát:

4mA → 12mA → 20mA

để kiểm tra PLC nhận đúng hay không.

Đây là phương pháp hữu ích để tách lỗi:

Flow Meter

khỏi

Hệ thống điều khiển.

48. Kiểm tra PLC bằng tín hiệu giả lập

Có thể thực hiện theo quy trình kỹ thuật của nhà máy:

Cô lập loop.
Sử dụng thiết bị mô phỏng dòng phù hợp.
Phát 4mA.
Kiểm tra PLC.
Phát 12mA.
Kiểm tra giá trị trung gian.
Phát 20mA.
Kiểm tra giá trị tối đa.
Khôi phục loop.

Nếu PLC nhận đúng cả ba điểm, phần AI và scaling cơ bản có khả năng hoạt động đúng.

49. Kiểm tra 4 – 20mA sau khi thay transmitter

Sau khi thay transmitter cần xác nhận:

Output type.
Range.
Unit.
Sensor factor.
Current output.
Alarm.
Scaling PLC.

Không nên chỉ kiểm tra Flow trên màn hình.

50. Kiểm tra 4 – 20mA sau khi bảo trì

Sau bảo trì nên thực hiện:

Zero check → Flow check → Current output check → PLC check.

Nếu có quy trình QA/QC hoặc yêu cầu đo lường, cần thực hiện theo tiêu chuẩn và tài liệu của nhà máy.

51. Bảo trì phòng ngừa lỗi 4 – 20mA

Nên xây dựng chương trình:

Kiểm tra terminal.
Kiểm tra cable.
Kiểm tra grounding.
Kiểm tra tín hiệu analog.
Kiểm tra PLC.
Kiểm tra configuration.
Theo dõi trend.
Ghi nhận alarm.

52. Bảng checklist bảo trì

Hạng mục	Nội dung
Power	Điện áp
Sensor	Tình trạng
Cable	Liên tục
Grounding	Tiếp địa
Output	4 đến 20mA
PLC	AI
SCADA	Giá trị
Configuration	Range
Alarm	Trạng thái
Calibration	Theo kế hoạch

53. Khi nào cần sửa chữa flow meter?

Có thể cần sửa chữa chuyên sâu khi:

Analog output hỏng.
Board transmitter lỗi.
Nguồn nội bộ lỗi.
Sensor input lỗi.
Thiết bị bị nước vào.
Tín hiệu không thể khôi phục sau khi kiểm tra wiring và configuration.

54. Khi nào cần thay flow meter?

Cân nhắc thay khi:

Transmitter hư nghiêm trọng.
Sensor hư.
Liners xuống cấp.
Thiết bị không còn linh kiện.
Thiết bị không đáp ứng yêu cầu đo.
Chi phí sửa chữa quá cao.

55. FAQ về đồng hồ lưu lượng điện từ không có tín hiệu 4 – 20mA

Tại sao đồng hồ lưu lượng điện từ không có tín hiệu 4 – 20mA?

Có thể do nguồn loop, wiring, analog output, transmitter, PLC hoặc configuration.

Flow meter hiển thị bình thường nhưng không có 4 – 20mA thì sao?

Tập trung kiểm tra Analog Output, loop, wiring và configuration.

4mA có phải là mất tín hiệu?

Không. 4mA thường là giá trị đầu dưới của range.

0mA có phải flow bằng 0?

Không. Nếu range bắt đầu từ 4mA, 0mA có thể liên quan đến lỗi loop hoặc output.

Vì sao flow meter có 4mA nhưng PLC báo 0?

Nếu Flow thực tế bằng 0 thì đây có thể là trạng thái bình thường. Nếu Flow đang có giá trị, cần kiểm tra scaling và AI.

Tại sao flow meter có 12mA nhưng PLC không nhận?

Kiểm tra cable, terminal, AI module và wiring.

Active và Passive 4 20mA khác nhau như thế nào?

Active output tự cung cấp dòng cho loop, trong khi passive output cần nguồn loop bên ngoài. Cần đấu nối đúng theo thiết kế của thiết bị.

Có thể dùng đồng hồ vạn năng để kiểm tra 4 – 20mA không?

Có thể, nhưng phải sử dụng đúng phương pháp đo dòng và đúng cấu hình loop để tránh gây chập hoặc làm gián đoạn mạch.

Có cần kiểm tra PLC khi flow meter mất 4 – 20mA không?

Có. Nếu flow meter vẫn hiển thị bình thường, cần xác định chính xác tín hiệu mất tại transmitter hay trên đường truyền đến PLC.

Tại sao tín hiệu 4 – 20mA bị dao động?

Có thể do nhiễu, grounding, cable, nguồn hoặc chính giá trị Flow đang dao động.

Có nên thay transmitter ngay không?

Không. Cần đo trực tiếp tín hiệu tại transmitter trước để xác định analog output có thực sự mất hay không.

Khi nào cần hiệu chuẩn?

Hiệu chuẩn nên được xem xét khi cần xác minh độ chính xác đo hoặc theo yêu cầu quản lý đo lường. Không nên dùng hiệu chuẩn để xử lý một lỗi wiring hoặc mất loop.

56. Kết luận

Đồng hồ lưu lượng điện từ không có tín hiệu 4 20mA là sự cố cần được kiểm tra theo từng tầng của hệ thống thay vì chỉ tập trung vào flow meter.

Quy trình chẩn đoán hiệu quả nhất là:

Kiểm tra nguồn → xác nhận Flow trên display → xác định Active/Passive → kiểm tra loop → đo 4 20mA tại transmitter → kiểm tra cable → đo tại PLC → kiểm tra AI → kiểm tra scaling → kiểm tra SCADA.

Đặc biệt, cần phân biệt rõ ba trường hợp:

Flow meter không tạo ra tín hiệu 4 – 20mA

Flow meter có tín hiệu nhưng tín hiệu không đến PLC

PLC nhận tín hiệu nhưng hiển thị sai

Ba trường hợp này có nguyên nhân và phương án xử lý hoàn toàn khác nhau.

Đối với các nhà máy, khu công nghiệp và hệ thống xử lý nước thải, việc kiểm tra định kỳ nguồn cấp, terminal, cable, grounding, analog output, PLC AI và scaling sẽ giúp hạn chế tình trạng mất tín hiệu 4 đến 20mA.

Khi xảy ra sự cố, kỹ thuật viên nên đo trực tiếp dòng tại transmitter và tại PLC để xác định chính xác điểm mất tín hiệu trước khi quyết định sửa chữa hoặc thay thế thiết bị. Đây là phương pháp giúp giảm thời gian dừng hệ thống, hạn chế chi phí không cần thiết và duy trì độ tin cậy của hệ thống đo lưu lượng.
