Khắc phục lỗi Đồng hồ đo lưu lượng điện từ

1. Khắc phục lỗi đồng hồ lưu lượng điện từ là gì?

Khắc phục lỗi đồng hồ lưu lượng điện từ là quá trình xác định nguyên nhân khiến lưu lượng kế điện từ hoạt động không đúng yêu cầu, sau đó kiểm tra, sửa chữa, điều chỉnh hoặc khôi phục các điều kiện cần thiết để thiết bị đo trở lại trạng thái vận hành phù hợp.

Trong thực tế nhà máy, lỗi flow meter điện từ không phải lúc nào cũng xuất phát từ cảm biến hoặc transmitter. Một thiết bị hiển thị sai có thể do đường ống không đầy, bọt khí, tiếp địa kém, dây tín hiệu bị nhiễu, cấu hình sai, chất lỏng không đủ độ dẫn điện hoặc hệ thống PLC nhận sai tín hiệu.

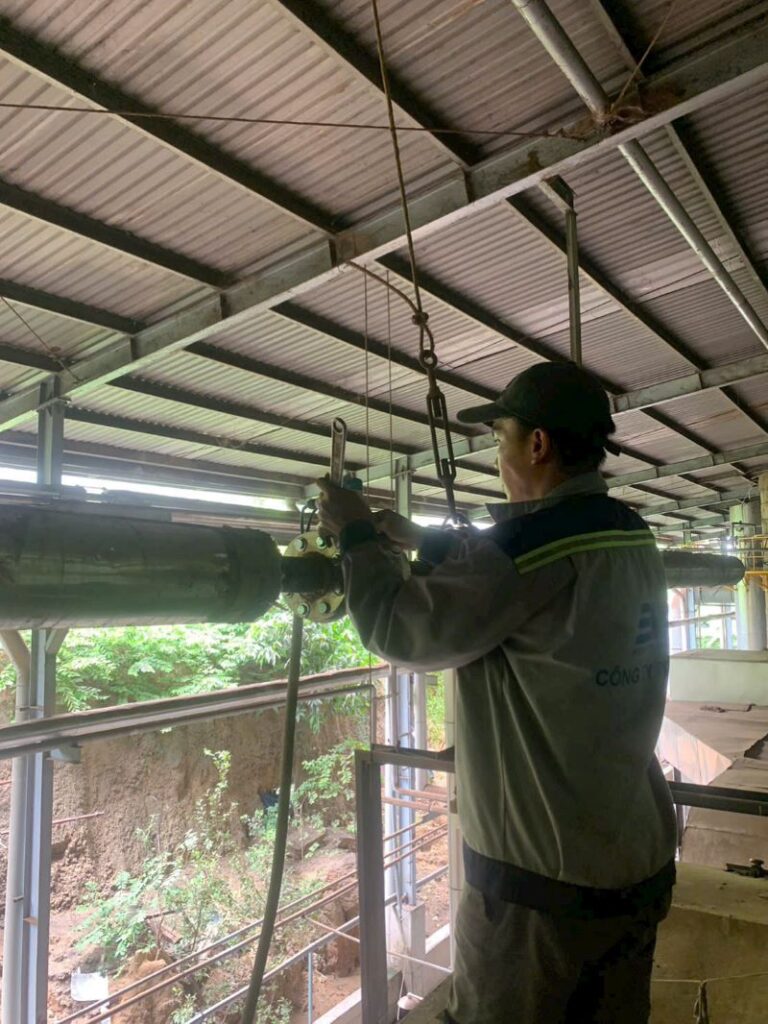

*Khắc phục lỗi đồng hồ đo lưu lượng điện từ*

Vì vậy, việc sửa chữa theo kiểu thay linh kiện ngay khi thấy giá trị bất thường thường không phải là phương án tối ưu.

Một quy trình xử lý chuyên nghiệp nên đi theo chuỗi:

Hiện tượng → thu thập dữ liệu → kiểm tra nguồn → kiểm tra tín hiệu → kiểm tra cấu hình → kiểm tra sensor → kiểm tra điều kiện đường ống → xác định nguyên nhân → sửa chữa → kiểm tra lại → xác nhận kết quả đo.

Đây là cách tiếp cận đặc biệt quan trọng đối với:

Nhà máy sản xuất.
Hệ thống cấp nước.
Trạm xử lý nước thải.
Khu công nghiệp.
Hệ thống RO.
Hệ thống nước tuần hoàn.
Hệ thống định lượng hóa chất.
Nhà máy thực phẩm.
Nhà máy dược phẩm.
Nhà máy hóa chất.
Hệ thống HVAC.
Các dây chuyền có yêu cầu giám sát lưu lượng liên tục.

2. Vì sao đồng hồ lưu lượng điện từ bị lỗi?

Đồng hồ điện từ sử dụng nguyên lý cảm ứng điện từ để đo vận tốc của chất lỏng dẫn điện. Khi chất lỏng chảy qua vùng từ trường, tín hiệu điện áp cảm ứng được điện cực thu nhận và transmitter xử lý thành giá trị lưu lượng.

Về nguyên lý, thiết bị không có bộ phận chuyển động nên độ ổn định khá cao. Tuy nhiên, hệ thống đo thực tế bao gồm nhiều thành phần và điều kiện khác nhau.

Có thể chia nguyên nhân lỗi thành 6 nhóm lớn:

Lỗi nguồn điện.
Lỗi sensor.
Lỗi transmitter.
Lỗi dây tín hiệu và giao tiếp.
Lỗi lắp đặt đường ống.
Lỗi do đặc tính chất lỏng và quá trình công nghệ.

Trong nhiều trường hợp, một lỗi hiển thị trên màn hình chỉ là triệu chứng, không phải nguyên nhân thực sự.

3. Cấu tạo đồng hồ lưu lượng điện từ và các vị trí có thể phát sinh lỗi

Để khắc phục lỗi chính xác, kỹ thuật viên cần hiểu cấu tạo cơ bản của thiết bị.

3.1. Cảm biến lưu lượng

Sensor thường gồm:

Ống đo.
Lớp lót.
Điện cực.
Cuộn dây tạo từ trường.
Vỏ cảm biến.
Hộp đấu dây.
Kết nối mặt bích hoặc ren tùy thiết kế.

3.2. Điện cực

Điện cực tiếp xúc với chất lỏng và thu tín hiệu điện áp cảm ứng.

Các vật liệu phổ biến:

Inox.
Hastelloy.
Titanium.
Tantalum.
Platinum.

Điện cực có thể gặp các vấn đề:

Bám cặn.
Ăn mòn.
Phủ cách điện.
Hư hỏng.
Tiếp xúc không tốt.

3.3. Lớp lót

Liner giúp cách ly chất lỏng với thân cảm biến.

Các vật liệu có thể gồm:

PTFE.
PFA.
EPDM.
Neoprene.
Rubber.
Polyurethane.

Nếu lớp lót bị hỏng, biến dạng hoặc bong tróc, phép đo có thể bị ảnh hưởng.

3.4. Transmitter

Transmitter xử lý tín hiệu từ sensor.

Thông thường transmitter có:

Màn hình.
Phím cài đặt.
Bộ xử lý.
Nguồn.
Output 4 đến 20 mA.
Pulse output.
Relay.
RS485.
Modbus hoặc giao tiếp khác tùy model.

3.5. Dây tín hiệu

Đường truyền giữa sensor và transmitter có vai trò rất quan trọng.

Các lỗi thường gặp:

Đứt dây.
Chập dây.
Đấu nhầm.
Shield không đúng.
Dây bị ẩm.
Dây quá dài.
Nhiễu điện từ.
Đấu nối không chắc chắn.

4. Bảng tổng hợp lỗi đồng hồ lưu lượng điện từ thường gặp

Hiện tượng	Nguyên nhân có thể	Hướng kiểm tra
Không hiển thị	Mất nguồn	Đo nguồn cấp
Không có lưu lượng	Không có dòng hoặc sensor lỗi	Kiểm tra đường ống
Lưu lượng luôn bằng 0	Đường ống rỗng, sensor, cấu hình	Kiểm tra empty pipe
Lưu lượng nhảy	Bọt khí, nhiễu, tiếp địa	Kiểm tra quá trình
Lưu lượng âm	Ngược chiều hoặc cấu hình	Kiểm tra chiều dòng
Lưu lượng quá cao	Sai cấu hình hoặc tín hiệu	Kiểm tra range
Lưu lượng quá thấp	Bám điện cực, dòng không ổn định	Kiểm tra sensor
4 đến 20 mA sai	Sai scaling	Kiểm tra transmitter và PLC
Totalizer sai	Cấu hình xung/đơn vị	Kiểm tra totalizer
Mất Modbus	Dây hoặc địa chỉ	Kiểm tra RS485
Báo empty pipe	Đường ống không đầy hoặc cài đặt	Kiểm tra đường ống
Màn hình báo lỗi	Alarm hoặc sensor	Đọc mã lỗi
Tín hiệu mất ổn định	Nhiễu hoặc chất lỏng	Kiểm tra tiếp địa

5. Đồng hồ lưu lượng điện từ không hiển thị

Đây là một trong những lỗi phổ biến nhất.

5.1. Kiểm tra nguồn cấp

Đầu tiên cần xác định transmitter có được cấp nguồn hay không.

Kiểm tra:

Điện áp nguồn.
Cầu chì.
CB.
Terminal.
Dây nguồn.
Nguồn AC/DC tùy model.

Không nên mở sâu vào board điện tử trước khi xác nhận nguồn.

5.2. Kiểm tra màn hình

Nếu nguồn đúng nhưng màn hình không hoạt động, có thể liên quan đến:

Màn hình.
Board nguồn.
Board xử lý.
Kết nối nội bộ.
Firmware.
Hư hỏng do nước.

5.3. Kiểm tra môi trường

Transmitter đặt ngoài trời có thể bị:

Nước xâm nhập.
Ngưng tụ.
Ăn mòn.
Nhiệt độ quá cao.
Sét lan truyền.
Điện áp bất thường.

Cần kiểm tra vỏ và cable gland trước khi kết luận board hỏng.

6. Đồng hồ điện từ có nguồn nhưng không đo lưu lượng

Nếu màn hình hoạt động nhưng giá trị lưu lượng bằng 0, cần kiểm tra theo thứ tự.

6.1. Có thực sự có dòng chảy không?

Đây là câu hỏi đầu tiên.

Kiểm tra:

Bơm.
Van.
Áp suất.
Lưu lượng thực tế.
Đường ống.

Nếu không có dòng chảy thì flow meter không có lỗi.

6.2. Đường ống có đầy không?

Đây là nguyên nhân rất quan trọng.

Đồng hồ điện từ dạng inline thông thường yêu cầu đường ống đo được điền đầy chất lỏng.

Nếu cảm biến đặt ở:

Điểm cao.
Đường ống xả tự do.
Đoạn có hút khí.
Vị trí dễ tạo túi khí.

thì có thể xuất hiện lỗi đo.

6.3. Kiểm tra empty pipe detection

Một số thiết bị có chức năng phát hiện ống rỗng.

Nếu chức năng này hoạt động và điều kiện thực tế không phù hợp, thiết bị có thể đưa giá trị về 0 hoặc phát cảnh báo.

7. Đồng hồ lưu lượng điện từ bị nhảy số

Đây là lỗi gây khó chịu nhất trong quá trình vận hành.

Ví dụ:

49,8 → 52,3 → 47,5 → 55,2 → 48,1 m³/h

Giá trị không ổn định có thể xuất phát từ nhiều nguyên nhân.

7.1. Bọt khí

Bọt khí làm môi trường đo không đồng nhất.

Kiểm tra:

Vị trí lắp đặt.
Đường hút bơm.
Van.
Điểm cao.
Áp suất.

7.2. Dòng chảy không ổn định

Nếu bơm biến tần thay đổi tốc độ liên tục, flow meter có thể phản ánh đúng sự thay đổi của dòng.

Không nên coi mọi dao động là lỗi thiết bị.

7.3. Tiếp địa kém

Tiếp địa không tốt có thể làm tín hiệu điện cực bị nhiễu.

Đây là vấn đề đặc biệt đáng chú ý trong nhà máy có:

Biến tần.
Motor lớn.
Máy hàn.
Thiết bị công suất cao.
Nguồn switching.

7.4. Điện cực bám cặn

Lớp phủ trên điện cực có thể làm thay đổi tín hiệu.

Đặc biệt với:

Nước thải.
Bùn.
Nước chứa chất hữu cơ.
Dung dịch hóa chất.

7.5. Damping không phù hợp

Damping quá thấp có thể làm màn hình phản ứng rất nhanh với biến động.

Damping quá cao lại khiến thiết bị phản ứng chậm.

Do đó cần cài đặt dựa trên đặc tính quá trình.

8. Đồng hồ điện từ đo sai lưu lượng

Đây là lỗi cần được phân tích cẩn thận.

Không nên lấy một flow meter khác đặt cạnh thiết bị rồi kết luận ngay rằng một trong hai thiết bị sai.

8.1. Kiểm tra dải đo

Ví dụ thiết bị:

DN100

Range:

0 đến 500 m³/h

nhưng thực tế thường xuyên chạy:

3 đến 5 m³/h

thì vùng đo thấp có thể trở thành điểm cần đặc biệt đánh giá.

8.2. Kiểm tra đường kính cấu hình

Nếu cấu hình transmitter không phù hợp với sensor, kết quả tính lưu lượng có thể sai.

8.3. Kiểm tra đơn vị

Một số trường hợp rất đơn giản nhưng thường bị bỏ qua:

m³/h.
L/min.
L/s.
m³/day.

Sai đơn vị có thể khiến người vận hành tưởng rằng flow meter đo sai.

8.4. Kiểm tra chiều dòng

Nếu chiều dòng thực tế ngược với chiều thiết kế, thiết bị có thể hiển thị lưu lượng âm hoặc phản ứng bất thường tùy cấu hình.

9. Đồng hồ lưu lượng điện từ hiển thị lưu lượng âm

Nếu flow meter hiển thị:

−50 m³/h

cần kiểm tra:

Chiều dòng thực tế.
Mũi tên trên sensor.
Cấu hình forward/reverse.
Đấu dây.
Cấu hình transmitter.
Vị trí lắp đặt.

Một số hệ thống cho phép hiển thị chiều dòng thuận và nghịch riêng biệt.

Không nên tự ý đảo dây khi chưa hiểu sơ đồ của model.

10. Đồng hồ điện từ hiển thị lưu lượng quá cao

Nguyên nhân có thể gồm:

Sai cấu hình.
Nhiễu.
Bọt khí.
Đường ống.
Sai đường kính.
Sai output.
Sensor lỗi.
Tiếp địa.
Chất lỏng không phù hợp.

10.1. Kiểm tra bằng totalizer

Nếu lưu lượng tức thời cao bất thường nhưng totalizer vẫn phù hợp với thực tế, cần kiểm tra cấu hình hiển thị hoặc thuật toán.

Nếu cả instantaneous flow và totalizer đều sai, cần kiểm tra sâu hơn.

11. Đồng hồ điện từ hiển thị lưu lượng thấp hơn thực tế

Có thể do:

Điện cực bẩn.
Bọt khí.
Đường ống không đầy.
Sensor bị ảnh hưởng.
Lắp đặt không phù hợp.
Sai cấu hình.
Sai đường kính.
Dòng chảy thực tế thấp.

Nếu có điều kiện, nên so sánh bằng phương pháp tham chiếu phù hợp thay vì dựa vào cảm quan.

12. Lỗi tín hiệu 4 đến 20 mA

Tín hiệu 4 đến 20 mA rất phổ biến trong hệ thống tự động hóa.

12.1. Công thức cơ bản

Giả sử:

4 mA = 0 m³/h

20 mA = 100 m³/h

thì:

Q = (I − 4) / 16 × 100

Nếu đo được:

I = 12 mA

thì:

Q = 50 m³/h

12.2. Kiểm tra khi PLC hiển thị sai

Cần kiểm tra lần lượt:

Flow meter.
Output 4 đến 20 mA.
Dây tín hiệu.
Analog input.
PLC scaling.
SCADA.

12.3. Trường hợp transmitter đúng nhưng PLC sai

Ví dụ:

Transmitter:

50 m³/h

4 đến 20 mA:

12 mA

PLC:

62 m³/h

Khả năng cao cần kiểm tra scaling PLC thay vì chỉnh sensor.

13. Đồng hồ có tín hiệu 4 đến 20 mA nhưng không hiển thị trên PLC

Kiểm tra:

13.1. Loop wiring

Xác định hệ thống:

2 wire.
3 wire.
4 wire.

tùy thiết bị.

13.2. Analog input

Kiểm tra:

Channel.
Mode.
Range.
Current input.
Voltage input.

13.3. Scaling

Kiểm tra:

4 mA = giá trị gì?

20 mA = giá trị gì?

Nếu hai hệ thống không cùng range, PLC sẽ hiển thị sai.

14. Đồng hồ lưu lượng điện từ mất tín hiệu 4 đến 20 mA

Các nguyên nhân:

Hỏng output.
Đứt dây.
Chập dây.
Sai cấu hình.
Analog input lỗi.
Nguồn loop không đủ.
Board transmitter lỗi.

14.1. Cách khoanh vùng

Đo dòng tại:

Transmitter → dây → PLC

Nếu transmitter tạo đúng dòng nhưng PLC không nhận, kiểm tra đường truyền.

Nếu transmitter không tạo đúng dòng, kiểm tra output.

15. Lỗi totalizer đồng hồ lưu lượng điện từ

Totalizer có thể sai do:

Sai đơn vị.
Sai hệ số.
Reset không đúng.
Pulse scaling.
Cấu hình.
Sai lưu lượng tức thời.
Mất nguồn.
Bộ nhớ.

Cần phân biệt:

Flow rate

và

Total flow

Hai giá trị này có thể có các thông số cấu hình khác nhau.

16. Đồng hồ điện từ mất kết nối RS485 Modbus

Đối với hệ thống tự động hóa, RS485/Modbus thường được sử dụng để truyền:

Flow.
Totalizer.
Alarm.
Status.
Diagnostic.

16.1. Kiểm tra dây

Kiểm tra:

A.
B.
GND nếu cần.
Shield.
Đầu nối.

16.2. Kiểm tra địa chỉ

Hai thiết bị có cùng địa chỉ có thể gây xung đột.

16.3. Kiểm tra baud rate

Các thông số cần đồng nhất:

Baud rate.
Data bits.
Parity.
Stop bits.

16.4. Kiểm tra termination

RS485 cần được thiết kế đúng topology và termination theo hệ thống.

17. Đồng hồ báo lỗi empty pipe

Empty pipe là cảnh báo quan trọng.

17.1. Nguyên nhân

Đường ống thực sự rỗng.
Đường ống chỉ đầy một phần.
Bọt khí.
Cấu hình quá nhạy.
Điện cực bẩn.
Độ dẫn điện không phù hợp.

17.2. Cách xử lý

Kiểm tra:

Vị trí lắp đặt.
Mực chất lỏng.
Van.
Bơm.
Bọt khí.
Điện cực.
Cấu hình empty pipe.

Không nên tắt chức năng cảnh báo chỉ để làm mất thông báo nếu chưa xác định nguyên nhân.

18. Đồng hồ điện từ báo lỗi sensor

Khi transmitter báo sensor error, cần xem:

Mã lỗi cụ thể.
Dây sensor.
Coil.
Electrode.
Sensor connection.
Điện trở.
Isolation.
Transmitter.

Mỗi hãng có mã chẩn đoán khác nhau, vì vậy cần dựa vào manual của đúng model.

19. Lỗi coil của cảm biến điện từ

Cuộn dây tạo từ trường là một thành phần quan trọng.

Nếu coil gặp vấn đề:

Từ trường không đúng.
Tín hiệu đo suy giảm.
Thiết bị báo lỗi.
Flow không ổn định.

Việc kiểm tra điện trở coil cần thực hiện theo tài liệu kỹ thuật của nhà sản xuất vì giá trị phụ thuộc model.

Không nên lấy một giá trị điện trở của model khác làm chuẩn.

20. Lỗi điện cực flow meter

Điện cực có thể bị:

Bám cặn.
Ăn mòn.
Phủ dầu.
Phủ polymer.
Hư hỏng.
Cách điện bất thường.

20.1. Dấu hiệu nghi ngờ điện cực

Zero không ổn định.
Lưu lượng nhảy.
Sai số tăng.
Empty pipe báo sai.
Signal yếu.
Chất lỏng thực tế ổn định nhưng flow dao động.

20.2. Xử lý

Tùy vật liệu và hóa chất, có thể:

Vệ sinh.
Làm sạch.
Kiểm tra trực quan.
Kiểm tra điện.
Thay điện cực nếu cần.

Không nên dùng hóa chất vệ sinh tùy ý vì có thể làm hỏng liner hoặc điện cực.

21. Lỗi do đường ống không đầy

Đây là một trong những lỗi cần ưu tiên kiểm tra.

21.1. Vị trí dễ gây lỗi

Đỉnh đường ống.
Sau điểm xả tự do.
Đoạn có siphon không phù hợp.
Tuyến hút bơm.
Đường ống dốc không hợp lý.

21.2. Giải pháp

Có thể xem xét:

Di chuyển sensor.
Tạo đoạn ống đứng.
Bố trí back pressure phù hợp.
Thay đổi vị trí van.
Điều chỉnh tuyến ống.

22. Lỗi do bọt khí trong đường ống

Bọt khí thường xuất hiện do:

Hút khí ở bơm.
Rò rỉ đường hút.
Áp suất thấp.
Nhiệt độ cao.
Điểm cao đường ống.
Dòng chảy không ổn định.

22.1. Cách phát hiện

Dấu hiệu:

Flow dao động.
Pump rung.
Áp suất dao động.
Sensor báo lỗi.
Giá trị không ổn định.

Không nên chỉ xử lý bằng damping.

Cần tìm nguyên nhân tạo khí.

23. Lỗi do tiếp địa

Tiếp địa là một yếu tố quan trọng đối với flow meter điện từ.

23.1. Vì sao cần tiếp địa?

Tín hiệu điện áp do chất lỏng tạo ra có thể rất nhỏ. Môi trường điện nhiễu trong nhà máy có thể ảnh hưởng đến tín hiệu.

23.2. Khi nào cần kiểm tra?

Đặc biệt khi:

Flow nhảy.
Zero không ổn định.
Có biến tần.
Sensor đặt gần motor.
Dây tín hiệu dài.
Có hiện tượng nhiễu.

23.3. Các lỗi thường gặp

Không nối đất.
Nối sai.
Shield không đúng.
Dùng chung đường đất gây nhiễu.
Điểm nối bị ăn mòn.

Cách nối đất cụ thể cần tuân thủ manual của nhà sản xuất và thiết kế điện của hệ thống.

24. Lỗi do nhiễu điện từ

Nhà máy có thể có nhiều nguồn nhiễu:

Biến tần.
Motor.
Máy hàn.
Contactor.
Switching power supply.
Cáp công suất lớn.

Dấu hiệu thường thấy:

Flow thay đổi bất thường dù quá trình ổn định.

24.1. Giải pháp

Có thể xem xét:

Tách cáp tín hiệu.
Kiểm tra shield.
Kiểm tra tiếp địa.
Kiểm tra routing cáp.
Kiểm tra nguồn.
Kiểm tra biến tần.
Kiểm tra thiết bị gần sensor.

25. Lỗi do chất lỏng không phù hợp

Đồng hồ điện từ yêu cầu chất lỏng có độ dẫn điện phù hợp.

Nếu chất lỏng quá ít dẫn điện, thiết bị có thể:

Không đo được.
Đo không ổn định.
Báo lỗi.
Tín hiệu yếu.

Do đó, trước khi chọn hoặc sửa flow meter cần biết:

Conductivity.
Nhiệt độ.
pH.
Nồng độ.
Thành phần hóa học.

26. Lỗi do thay đổi độ dẫn điện

Một số hệ thống có độ dẫn điện biến động theo:

Nồng độ hóa chất.
Nhiệt độ.
Thành phần nước.
Quá trình sản xuất.

Nếu flow meter hoạt động ổn định ở một điều kiện nhưng không ổn định ở điều kiện khác, cần xem xét mối quan hệ giữa tín hiệu và độ dẫn điện.

27. Lỗi do lắp đặt sau co hoặc van

Các phần tử gây nhiễu dòng có thể làm profile vận tốc chưa ổn định.

Ví dụ:

Bơm → van → co → flow meter

có thể tạo điều kiện dòng phức tạp.

Việc lựa chọn đoạn ống thẳng phải tuân theo yêu cầu của nhà sản xuất và tiêu chuẩn áp dụng, thay vì áp dụng một con số cố định cho mọi model.

28. Lỗi do lắp ngược chiều

Trên sensor thường có mũi tên chỉ hướng dòng.

Nếu lắp ngược:

Flow có thể âm.
Totalizer có thể giảm hoặc không cộng.
Output có thể ngược.
PLC có thể nhận giá trị không đúng.

Cần kiểm tra cả hướng dòng thực tế và cấu hình forward/reverse.

29. Lỗi do cấu hình sai đường kính

Đường kính sensor là thông số quan trọng trong tính toán.

Nếu:

Sensor DN100

nhưng transmitter được cấu hình không đúng theo thiết kế sensor, kết quả có thể bị sai.

Đây là lỗi cấu hình cần kiểm tra sau:

Thay transmitter.
Reset thiết bị.
Sửa chữa.
Thay board.
Commissioning.

30. Lỗi do cài đặt range không phù hợp

Ví dụ:

Dải đo:

0 đến 1000 m³/h

nhưng quá trình thực tế:

5 đến 30 m³/h

Việc chọn range quá rộng có thể làm việc đánh giá tín hiệu ở vùng thấp khó khăn hơn.

Khi cấu hình range cần dựa vào:

Qmin.
Qnormal.
Qmax.
Độ chính xác yêu cầu.
Output.
Khả năng điều khiển.

31. Lỗi do low flow cut-off

Một số flow meter có chức năng cắt lưu lượng thấp.

Ví dụ:

Low flow cut-off = 2 m³/h

Nếu lưu lượng thực tế:

1,5 m³/h

thiết bị có thể hiển thị:

0 m³/h

Người vận hành có thể tưởng flow meter hỏng nhưng thực tế thiết bị đang thực hiện đúng cấu hình.

32. Lỗi do damping

Damping giúp làm ổn định tín hiệu.

Nếu:

Damping quá thấp

giá trị phản ứng nhanh và dễ dao động.

Nếu:

Damping quá cao

giá trị phản ứng chậm.

Cần cân bằng giữa:

Tính ổn định.
Tốc độ đáp ứng.
Điều khiển quá trình.

33. Lỗi do thay đổi nguồn điện

Nguồn điện không ổn định có thể ảnh hưởng đến transmitter.

Kiểm tra:

Điện áp.
Tần số.
Nhiễu nguồn.
Surge.
Ground.

Nếu thiết bị thường xuyên reset, cần kiểm tra nguồn trước khi thay board.

34. Lỗi do nước xâm nhập transmitter

Đây là lỗi phổ biến với thiết bị ngoài trời.

Dấu hiệu:

Màn hình mờ.
Ăn mòn terminal.
Chập chờn.
Mất tín hiệu.
Reset.
Báo lỗi.

Cần kiểm tra:

IP rating.
Cable gland.
Nắp hộp.
Gioăng.
Condensation.

35. Quy trình chẩn đoán lỗi đồng hồ điện từ theo 10 bước

Bước 1: Ghi nhận hiện tượng

Không sửa ngay.

Ghi:

Flow.
Totalizer.
Alarm.
Output.
Thời gian xảy ra.

Bước 2: Kiểm tra quá trình

Xác định:

Bơm.
Van.
Áp suất.
Đường ống.
Dòng chảy.

Bước 3: Kiểm tra nguồn

Đo nguồn thực tế.

Bước 4: Kiểm tra transmitter

Xem:

Display.
Alarm.
Configuration.

Bước 5: Kiểm tra sensor

Kiểm tra:

Điện cực.
Liner.
Cable.
Coil.

Bước 6: Kiểm tra tiếp địa

Đặc biệt khi tín hiệu dao động.

Bước 7: Kiểm tra output

Kiểm tra:

4 đến 20 mA.
Pulse.
RS485.

Bước 8: Kiểm tra cấu hình

Kiểm tra:

DN.
Range.
Unit.
Direction.
Damping.
Low flow cut-off.

Bước 9: So sánh với chuẩn

Sử dụng phương pháp tham chiếu phù hợp.

Bước 10: Sửa chữa và xác nhận

Sau sửa phải kiểm tra lại.

36. Bảng đo kiểm kỹ thuật đề xuất

Hạng mục	Kết quả cần ghi
Nguồn cấp	Giá trị thực tế
Dòng lưu lượng	m³/h
Totalizer	m³
Output	mA
Pulse	Hz hoặc pulse
RS485	Trạng thái
Zero	Giá trị
Alarm	Mã lỗi
Empty pipe	Có/không
Tiếp địa	Tình trạng
Sensor cable	Tình trạng
Điện cực	Tình trạng
Liner	Tình trạng
Đường ống	Đầy/không
Bọt khí	Có/không
Độ dẫn điện	Giá trị nếu có

37. Checklist khắc phục lỗi đồng hồ lưu lượng điện từ

37.1. Kiểm tra nguồn

[ ] Đúng điện áp.
[ ] Đúng cực tính nếu DC.
[ ] Không mất nguồn.
[ ] Cầu chì bình thường.
[ ] CB bình thường.
[ ] Terminal chắc chắn.

37.2. Kiểm tra sensor

[ ] Đúng chiều dòng.
[ ] Đường ống đầy.
[ ] Không có bọt khí bất thường.
[ ] Điện cực sạch.
[ ] Liner không hỏng.
[ ] Cable tốt.
[ ] Coil không có dấu hiệu bất thường.

37.3. Kiểm tra transmitter

[ ] Màn hình hoạt động.
[ ] Không có alarm.
[ ] Cấu hình đúng.
[ ] Range đúng.
[ ] Unit đúng.
[ ] Damping phù hợp.
[ ] Low flow cut-off phù hợp.

37.4. Kiểm tra tín hiệu

[ ] 4 mA đúng.
[ ] 20 mA đúng.
[ ] Pulse đúng.
[ ] RS485 hoạt động.
[ ] PLC scaling đúng.
[ ] SCADA scaling đúng.

37.5. Kiểm tra sau sửa chữa

[ ] Flow ổn định.
[ ] Zero ổn định.
[ ] Output đúng.
[ ] Totalizer đúng.
[ ] Alarm không còn.
[ ] Ghi lại cấu hình.
[ ] Ghi kết quả.
[ ] Thực hiện hiệu chuẩn nếu cần.

38. Khi nào cần hiệu chuẩn sau khi khắc phục lỗi?

Nên xem xét hiệu chuẩn hoặc xác minh lại khi:

Đã thay sensor.
Đã thay transmitter.
Đã sửa board.
Đã thay điện cực.
Đã thay đổi cấu hình ảnh hưởng phép đo.
Flow meter từng vượt giới hạn.
Thiết bị được dùng cho điểm đo quan trọng.
Có nghi ngờ về độ chính xác.

Việc sửa xong và thấy màn hình hoạt động không đồng nghĩa với việc thiết bị đã được xác nhận chính xác.

39. Khắc phục lỗi flow meter điện từ tại nhà máy

Đối với nhà máy đang vận hành, ưu tiên đầu tiên là xác định mức độ ảnh hưởng.

39.1. Lỗi có ảnh hưởng đến sản xuất?

Nếu flow meter điều khiển định lượng hoặc interlock, cần có phương án dự phòng.

39.2. Có thể dừng đường ống không?

Nếu không thể dừng:

Kiểm tra online.
So sánh với thiết bị tham chiếu.
Kiểm tra tín hiệu.
Kiểm tra điều kiện vận hành.

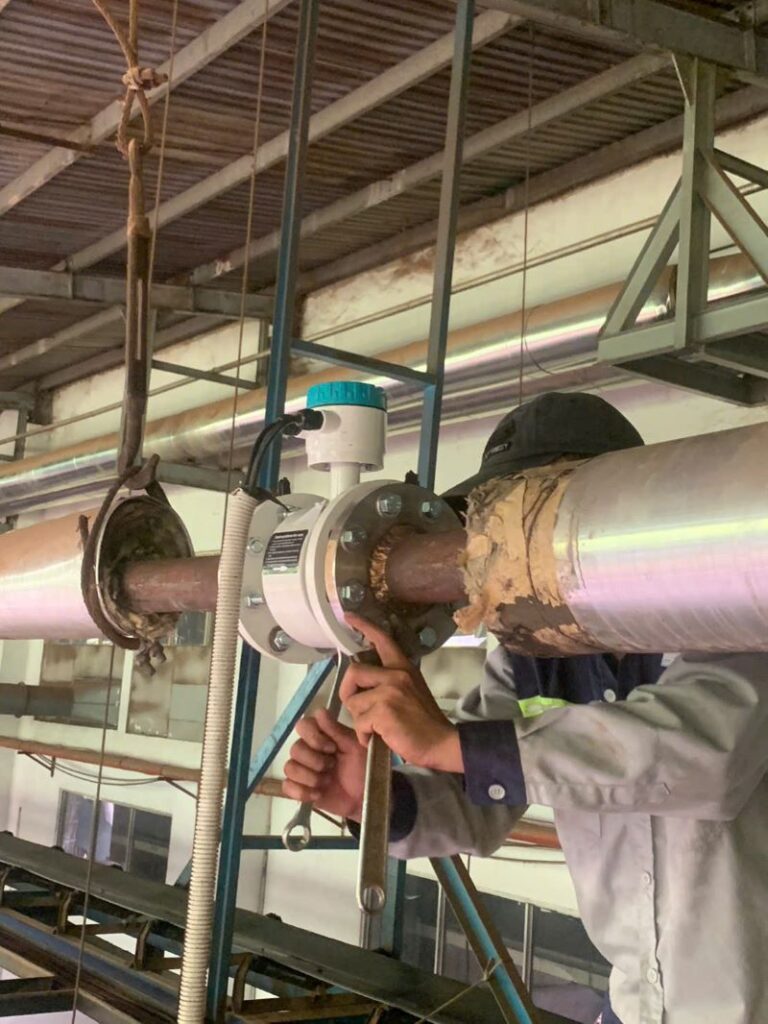

39.3. Nếu phải tháo thiết bị

Cần thực hiện:

Cô lập đường ống.
Xả áp.
Xả chất lỏng.
Thực hiện an toàn hóa chất.
Tháo sensor.
Kiểm tra gioăng.
Bảo vệ mặt bích.
Lắp lại đúng hướng.

Đối với hóa chất nguy hiểm, quy trình an toàn của nhà máy phải được ưu tiên tuyệt đối.

40. Khắc phục lỗi đồng hồ điện từ trong hệ thống nước thải

Nước thải là môi trường đặc biệt.

Các lỗi thường gặp:

Bám điện cực.
Bọt khí.
Cặn.
Đường ống không đầy.
Độ dẫn điện biến động.
Nhiễu.
Sai vị trí lắp.

40.1. Ưu tiên kiểm tra

Thứ tự nên là:

Đường ống → dòng chảy → bọt khí → điện cực → tiếp địa → cấu hình → output → sensor/transmitter.

Cách này giúp giảm khả năng thay thiết bị không cần thiết.

41. Khắc phục lỗi đồng hồ điện từ trong hệ thống hóa chất

Cần kiểm tra:

Conductivity.
Concentration.
Temperature.
Pressure.
Electrode material.
Liner material.

Nếu thiết bị được chọn sai vật liệu, việc hiệu chỉnh phần mềm không thể giải quyết vấn đề.

42. Khi nào nên sửa đồng hồ và khi nào nên thay mới?

Nên sửa nếu:

Lỗi cấu hình.
Lỗi dây.
Lỗi terminal.
Bám điện cực.
Sai output.
Nguồn không ổn định.
Lỗi kết nối.

Nên cân nhắc thay nếu:

Liner hỏng nặng.
Sensor bị hư nghiêm trọng.
Coil lỗi.
Board không còn khả năng sửa.
Không còn linh kiện.
Thiết bị quá cũ.
Không đáp ứng yêu cầu đo.

43. Những sai lầm khi sửa flow meter điện từ

43.1. Thay sensor ngay

Có thể lỗi nằm ở PLC hoặc dây.

43.2. Tăng damping để che lỗi

Damping không xử lý nguyên nhân vật lý.

43.3. Tắt empty pipe

Điều này có thể che giấu vấn đề đường ống.

43.4. Chỉnh zero khi vẫn có dòng

Có thể làm sai phép đo.

43.5. Chỉnh K-factor tùy ý

Không nên thay đổi hệ số nếu chưa có cơ sở đo lường.

43.6. Chỉ nhìn màn hình

Cần kiểm tra cả output và hệ thống điều khiển.

43.7. Không lưu cấu hình

Có thể gây khó khăn khi khôi phục.

44. Mẫu phiếu xử lý sự cố flow meter

Hạng mục	Nội dung
Mã thiết bị
Model
Serial
DN
Vị trí
Hiện tượng
Thời gian xảy ra
Nguồn cấp
Flow hiển thị
Totalizer
Output
Alarm
Điều kiện đường ống
Nguyên nhân
Biện pháp xử lý
Linh kiện thay thế
Kết quả sau sửa
Cần hiệu chuẩn lại
Người thực hiện
Ngày thực hiện

45. Cách xây dựng kế hoạch bảo trì phòng ngừa

Một kế hoạch tốt có thể chia thành:

Hàng tháng

Kiểm tra hiển thị.
Kiểm tra alarm.
Kiểm tra flow.
Kiểm tra tín hiệu.

Hàng quý

Kiểm tra terminal.
Kiểm tra nguồn.
Kiểm tra tiếp địa.
Kiểm tra xu hướng flow.

6 đến 12 tháng

Kiểm tra sensor.
Kiểm tra cấu hình.
Kiểm tra output.
Kiểm tra độ chính xác theo yêu cầu.

Định kỳ theo hệ thống

Hiệu chuẩn.
Đánh giá sai số.
Cập nhật hồ sơ.

Chu kỳ cụ thể cần được xây dựng dựa trên ứng dụng và lịch sử thiết bị.

46. Theo dõi xu hướng lỗi

Một nhà máy có nhiều flow meter nên xây dựng lịch sử.

Ví dụ:

Thời gian	Sai số
2023	+0,2%
2024	+0,3%
2025	+0,6%
2026	+1,1%

Xu hướng này cho thấy cần kiểm tra nguyên nhân trước khi thiết bị vượt giới hạn.

47. Vai trò của hiệu chuẩn trong xử lý lỗi

Hiệu chuẩn giúp trả lời câu hỏi:

Đồng hồ thực sự sai bao nhiêu?

Trong khi sửa chữa trả lời:

Tại sao đồng hồ sai và làm thế nào để khắc phục?

Hai hoạt động nên được kết hợp.

Quy trình tốt:

Phát hiện lỗi → Kiểm tra → Hiệu chuẩn/xác minh → Sửa → Hiệu chuẩn lại → Đưa vào vận hành.

48. Bảng phân loại lỗi theo mức độ ưu tiên

Mức độ	Ví dụ	Hành động
Cao	Mất tín hiệu hoàn toàn	Xử lý ngay
Cao	Đo sai nghiêm trọng	Kiểm tra ngay
Cao	Ảnh hưởng định lượng	Ưu tiên
Trung bình	Flow dao động	Phân tích nguyên nhân
Trung bình	Alarm không liên tục	Theo dõi
Thấp	Màn hình hiển thị chậm	Kiểm tra định kỳ

49. FAQ về khắc phục lỗi đồng hồ lưu lượng điện từ

Đồng hồ lưu lượng điện từ không hiển thị phải làm gì?

Kiểm tra nguồn, cầu chì, terminal, màn hình và board nguồn trước khi kết luận transmitter hỏng.

Vì sao flow meter điện từ bị nhảy số?

Các nguyên nhân thường gặp gồm bọt khí, dòng chảy không ổn định, tiếp địa, nhiễu, điện cực bẩn và cấu hình damping.

Đồng hồ điện từ hiển thị 0 dù đường ống có nước?

Kiểm tra đường ống có thực sự đầy, có dòng chảy hay không, empty pipe detection, điện cực và cấu hình low flow cut-off.

Vì sao đồng hồ hiển thị lưu lượng âm?

Kiểm tra chiều dòng thực tế, chiều lắp sensor và cấu hình forward/reverse.

Tại sao flow meter hiển thị đúng nhưng PLC sai?

Thường cần kiểm tra 4 đến 20 mA, analog input và scaling PLC trước khi chỉnh flow meter.

Đồng hồ điện từ có cần nối đất không?

Hệ thống cần được nối đất và đấu nối theo yêu cầu của nhà sản xuất và thiết kế điện. Tiếp địa không phù hợp có thể gây nhiễu tín hiệu.

Có nên chỉnh damping khi flow bị nhảy không?

Có thể điều chỉnh trong phạm vi cho phép, nhưng trước hết cần xác định nguyên nhân thực tế như bọt khí, nhiễu, đường ống hoặc dòng chảy không ổn định.

Điện cực bẩn có làm flow meter đo sai không?

Có. Lớp bám trên điện cực có thể ảnh hưởng đến tín hiệu đo, đặc biệt trong nước thải hoặc chất lỏng có nhiều chất rắn.

Flow meter điện từ có đo được nước sạch không?

Có, nếu độ dẫn điện của nước đáp ứng yêu cầu của model.

Flow meter điện từ có đo được nước thải không?

Có và đây là một ứng dụng phổ biến, nhưng cần đặc biệt chú ý bọt khí, cặn, điện cực, liner và điều kiện đường ống.

Có thể tự sửa flow meter điện từ không?

Có thể thực hiện các kiểm tra cơ bản nếu nhân sự có chuyên môn và tài liệu kỹ thuật phù hợp. Với lỗi board, sensor hoặc thiết bị đo quan trọng, nên sử dụng kỹ thuật viên có năng lực.

Sau khi sửa flow meter có cần hiệu chuẩn không?

Nếu việc sửa chữa ảnh hưởng đến đặc tính đo hoặc thiết bị từng bị sai số, nên xác minh hoặc hiệu chuẩn lại trước khi đưa vào vận hành chính thức.

Có thể dùng một flow meter khác để so sánh không?

Có thể dùng để kiểm tra chéo nếu điều kiện lắp đặt và độ chính xác của thiết bị tham chiếu phù hợp. Không nên mặc định thiết bị thứ hai là chuẩn tuyệt đối.

Bao lâu nên kiểm tra flow meter một lần?

Chu kỳ phụ thuộc vào mức độ quan trọng, môi trường, chất lỏng, lịch sử sai số và yêu cầu của nhà máy.

Có nên thay flow meter khi bị sai số không?

Không nhất thiết. Trước tiên cần xác định nguyên nhân và đánh giá khả năng sửa chữa, điều chỉnh hoặc hiệu chuẩn.

50. Kết luận

Khắc phục lỗi đồng hồ lưu lượng điện từ cần được thực hiện theo phương pháp chẩn đoán có hệ thống thay vì thay thế linh kiện dựa trên hiện tượng.

Một flow meter hiển thị sai có thể xuất phát từ:

Nguồn điện → Transmitter → Sensor → Điện cực → Liner → Dây tín hiệu → Tiếp địa → Đường ống → Bọt khí → Chất lỏng → Cấu hình → PLC/SCADA.

Do đó, kỹ thuật viên nên bắt đầu từ những nguyên nhân đơn giản và dễ kiểm tra trước, sau đó mới đi sâu vào sensor hoặc board điện tử.

Đối với các hệ thống quan trọng, quy trình nên được xây dựng theo chuỗi:

Phát hiện lỗi → Ghi nhận hiện tượng → Kiểm tra quá trình → Kiểm tra điện → Kiểm tra sensor → Kiểm tra cấu hình → Kiểm tra tín hiệu → Xác định nguyên nhân → Khắc phục → Kiểm tra lại → Hiệu chuẩn hoặc xác minh → Đưa vào vận hành.

Đặc biệt, không nên dùng các thao tác như tăng damping, tắt cảnh báo empty pipe hoặc thay đổi K-factor để che giấu triệu chứng khi chưa tìm được nguyên nhân.

Đối với nhà máy, khu công nghiệp và hệ thống xử lý nước thải có nhiều điểm đo, việc xây dựng hồ sơ thiết bị, checklist bảo trì, lịch sử sửa chữa, kết quả hiệu chuẩn và xu hướng sai số sẽ giúp giảm thời gian dừng máy, hạn chế thay thiết bị không cần thiết và nâng cao độ tin cậy của hệ thống đo.

Một đồng hồ lưu lượng điện từ hoạt động ổn định không chỉ phụ thuộc vào chất lượng thiết bị mà còn phụ thuộc rất lớn vào lựa chọn đúng, lắp đặt đúng, cấu hình đúng, bảo trì đúng và kiểm tra đúng phương pháp.

THÔNG TIN LIÊN HỆ

Hotline/zalo: 0976.677.684 (Thu Hà)
Email: thuha@vltco.vn hoặc thuhagl2901@gmail.com
Website: thietbidoluuluong.com
