Bảo dưỡng đồng hồ lưu lượng điện từ

1. Bảo dưỡng đồng hồ lưu lượng điện từ là gì?

Bảo dưỡng đồng hồ lưu lượng điện từ là quá trình kiểm tra, vệ sinh, đánh giá tình trạng hoạt động và xử lý các vấn đề liên quan đến sensor, transmitter, điện cực, liner, dây tín hiệu, nguồn cấp, tiếp địa và hệ thống truyền tín hiệu của flow meter.

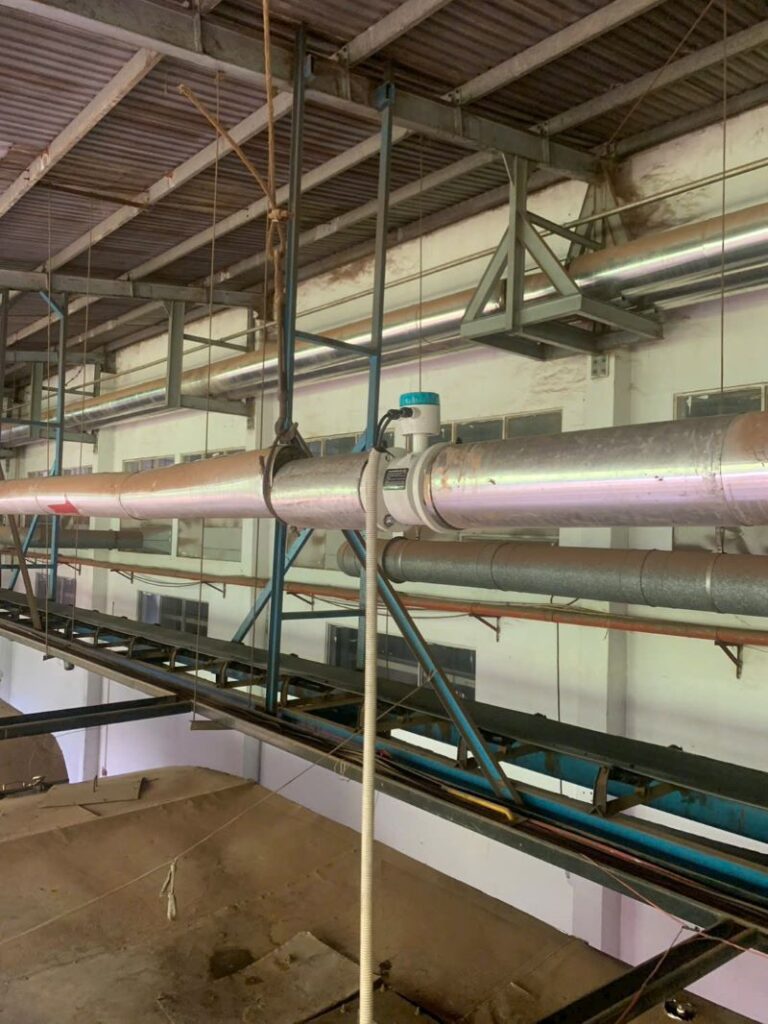

*Bảo dưỡng đồng hồ đo lưu lượng điện từ*

Trong hệ thống công nghiệp, đồng hồ lưu lượng điện từ thường được sử dụng để đo:

Nước sạch.
Nước cấp.
Nước thải.
Nước tuần hoàn.
Nước RO.
Bùn.
Dung dịch hóa chất.
Chất lỏng có tính dẫn điện.
Các loại chất lỏng công nghiệp khác.

Mặc dù flow meter điện từ không có nhiều bộ phận chuyển động như turbine flow meter, thiết bị vẫn cần được kiểm tra định kỳ.

Nguyên nhân là độ chính xác của phép đo không chỉ phụ thuộc vào sensor mà còn phụ thuộc vào:

Điều kiện đường ống + chất lỏng + điện cực + grounding + cấu hình + tín hiệu + transmitter.

Một chương trình bảo dưỡng tốt giúp:

Duy trì độ ổn định của phép đo.
Phát hiện sớm lỗi.
Hạn chế sai số.
Giảm thời gian dừng máy.
Kéo dài tuổi thọ thiết bị.
Giảm chi phí sửa chữa.
Đảm bảo dữ liệu lưu lượng đáng tin cậy.

2. Vì sao cần bảo dưỡng đồng hồ lưu lượng điện từ?

Một flow meter có thể hoạt động liên tục trong nhiều năm nhưng điều đó không có nghĩa là có thể bỏ qua việc kiểm tra.

Trong quá trình vận hành, các yếu tố như:

Cặn bám.
Bùn.
Dầu mỡ.
Hóa chất.
Bọt khí.
Rung động.
Nhiệt độ.
Nhiễu điện.
Độ ẩm.
Ăn mòn.

có thể ảnh hưởng đến thiết bị.

Đặc biệt trong hệ thống nước thải, sensor có thể tiếp xúc với môi trường có nhiều chất rắn và chất hữu cơ.

Nếu không kiểm tra định kỳ, thiết bị có thể xuất hiện:

Sai số.
Flow dao động.
Flow bằng 0.
Flow âm.
Mất tín hiệu.
Alarm.
Totalizer sai.
PLC hiển thị sai.

3. Bảo dưỡng flow meter điện từ gồm những hạng mục nào?

Một quy trình bảo dưỡng đầy đủ có thể chia thành các nhóm:

3.1. Bảo dưỡng sensor

Kiểm tra:

Vỏ sensor.
Điện cực.
Liner.
Coil.
Cable.
Kết nối.

3.2. Bảo dưỡng transmitter

Kiểm tra:

Display.
Phím.
Nguồn.
Board.
Terminal.
Alarm.
Configuration.

3.3. Bảo dưỡng hệ thống điện

Kiểm tra:

Nguồn.
Grounding.
Shield.
Cable.
4 đến 20 mA.

3.4. Bảo dưỡng hệ thống điều khiển

Kiểm tra:

PLC.
DCS.
SCADA.
Modbus.
Scaling.
Totalizer.

4. Khi nào cần bảo dưỡng đồng hồ lưu lượng điện từ?

Tần suất phụ thuộc vào:

Môi chất.
Điều kiện vận hành.
Nhiệt độ.
Áp suất.
Độ sạch.
Tần suất hoạt động.
Mức độ quan trọng của điểm đo.

Có thể xây dựng lịch:

Mức độ	Tần suất tham khảo	Nội dung
Cơ bản	Hàng tháng	Kiểm tra hiển thị, alarm
Định kỳ	Hàng quý	Kiểm tra tín hiệu, grounding
Chuyên sâu	6 đến 12 tháng	Kiểm tra sensor, cấu hình
Đo lường	Theo yêu cầu	Xác minh/hiệu chuẩn

Tần suất thực tế cần được điều chỉnh theo điều kiện vận hành và yêu cầu quản lý của từng hệ thống.

5. Bảo dưỡng hàng ngày có cần thiết không?

Đối với các điểm đo quan trọng, vận hành viên nên quan sát các dấu hiệu bất thường.

Không nhất thiết phải tháo thiết bị.

Có thể kiểm tra:

Flow hiện tại.
Totalizer.
Alarm.
Tình trạng display.
So sánh với lưu lượng thông thường.
Kiểm tra rò rỉ bên ngoài.

Nếu giá trị lưu lượng thay đổi bất thường, cần ghi nhận để phân tích.

6. Bảo dưỡng đồng hồ lưu lượng điện từ hàng tháng

Có thể thực hiện kiểm tra nhanh:

Kiểm tra hiển thị

Xem:

Display.
Unit.
Flow.
Totalizer.
Alarm.

Kiểm tra cơ khí

Quan sát:

Sensor.
Flange.
Cable gland.
Junction box.
Transmitter.

Kiểm tra hệ thống

So sánh lưu lượng với:

Bơm.
Van.
Các điểm đo liên quan.
Dữ liệu PLC/SCADA.

7. Bảo dưỡng hàng quý

Nên kiểm tra sâu hơn:

Grounding.
Cable.
Terminal.
Nguồn cấp.
Output 4 đến 20 mA.
Pulse.
Communication.
Configuration.

Nếu flow meter đặt trong môi trường khắc nghiệt, có thể cần kiểm tra thường xuyên hơn.

8. Bảo dưỡng 6 đến 12 tháng

Tùy ứng dụng có thể thực hiện:

Kiểm tra sensor.
Vệ sinh điện cực.
Kiểm tra liner.
Kiểm tra cấu hình.
Xác minh tín hiệu.
Kiểm tra sai số.
Kiểm tra totalizer.
Đánh giá nhu cầu hiệu chuẩn.

Đối với hệ thống nước thải có nhiều cặn, cần quan tâm đặc biệt đến tình trạng điện cực.

9. Kiểm tra bên ngoài sensor

Trước khi can thiệp vào thiết bị, cần kiểm tra ngoại quan.

Quan sát:

Nứt vỏ.
Ăn mòn.
Rò rỉ.
Biến dạng.
Nước xâm nhập.
Cable gland.
Connector.

Nếu sensor có dấu hiệu hư hỏng cơ khí, cần đánh giá trước khi tiếp tục vận hành.

10. Kiểm tra điện cực của flow meter

Điện cực là bộ phận tiếp xúc trực tiếp với môi chất và đóng vai trò quan trọng trong phép đo.

Có thể xuất hiện:

Cặn bám.
Dầu mỡ.
Biofilm.
Kết tủa.
Ăn mòn.
Hư hỏng.

10.1. Khi nào cần vệ sinh điện cực?

Có thể xem xét khi:

Flow dao động.
Sai số tăng.
Zero không ổn định.
Có dấu hiệu bám cặn.
Thiết bị hoạt động trong môi trường nhiều chất rắn.

11. Cách vệ sinh điện cực

Phương pháp vệ sinh phụ thuộc vào loại cặn.

Có thể sử dụng:

Nước sạch.
Khăn mềm.
Bàn chải phù hợp.
Phương pháp hóa học phù hợp.

Cần đặc biệt chú ý:

Không làm xước hoặc làm hỏng bề mặt điện cực.

Đồng thời phải kiểm tra tính tương thích của hóa chất vệ sinh với vật liệu điện cực và liner.

12. Kiểm tra liner

Liner là lớp vật liệu bên trong sensor.

Cần kiểm tra:

Nứt.
Bong.
Phồng.
Biến dạng.
Ăn mòn.
Mòn bất thường.

Nếu liner bị hư, không nên tiếp tục vận hành mà không đánh giá mức độ ảnh hưởng.

13. Bảo dưỡng transmitter

Transmitter là bộ phận xử lý tín hiệu từ sensor.

Cần kiểm tra:

Display.
Phím.
Nguồn.
Terminal.
Cable.
Alarm.
Configuration.

13.1. Dấu hiệu transmitter có vấn đề

Mất màn hình.
Khởi động lại.
Giá trị bất thường.
Không có output.
Không giao tiếp Modbus.
Alarm liên tục.

14. Kiểm tra nguồn cấp

Cần xác nhận nguồn cấp đúng với thiết kế.

Ví dụ:

24 VDC

hoặc

220 VAC

Không nên đoán nguồn bằng mắt.

Dùng thiết bị đo phù hợp để xác nhận điện áp thực tế.

15. Kiểm tra tiếp địa

Grounding là một trong những hạng mục quan trọng nhất khi bảo dưỡng flow meter điện từ.

Grounding không tốt có thể gây:

Flow dao động.
Zero không ổn định.
Nhiễu.
Sai số.
Alarm.

15.1. Nội dung kiểm tra

Ground cable.
Grounding electrode.
Grounding ring.
Shield.
Điểm tiếp địa.

Cách đấu nối cụ thể phải theo thiết kế và hướng dẫn của nhà sản xuất.

16. Kiểm tra dây tín hiệu

Cần kiểm tra:

Cable có đứt không.
Vỏ có hư không.
Đầu nối có lỏng không.
Có nước vào không.
Có bị nhiễu không.
Có đi chung với cáp động lực không.

Đặc biệt trong nhà máy, cần hạn chế việc cáp tín hiệu bị ảnh hưởng bởi nguồn nhiễu công suất lớn.

17. Kiểm tra cáp sensor

Đối với flow meter remote, cable sensor rất quan trọng.

Cần kiểm tra:

Đúng loại cable.
Chiều dài.
Terminal.
Shield.
Đầu nối.

Không nên tự ý nối dài cable nếu không được nhà sản xuất cho phép.

18. Kiểm tra tín hiệu 4 đến 20 mA

Đây là một phần quan trọng trong bảo dưỡng.

Cần kiểm tra mối quan hệ giữa:

Flow → 4 đến 20 mA → PLC.

Ví dụ:

Flow	Tín hiệu
0 m³/h	4 mA
50 m³/h	12 mA
100 m³/h	20 mA

Các giá trị trên chỉ là ví dụ minh họa. Cấu hình thực tế phụ thuộc range của thiết bị.

19. Kiểm tra tín hiệu Pulse

Nếu hệ thống sử dụng pulse để tính tổng lưu lượng, cần kiểm tra:

Pulse/unit.
Frequency.
Pulse width.
Scaling.
PLC counter.

Sai cấu hình pulse có thể khiến totalizer của hệ thống khác với totalizer trên flow meter.

20. Kiểm tra RS485/Modbus

Nếu sử dụng Modbus RTU, cần kiểm tra:

Slave ID.
Baud rate.
Parity.
Stop bit.
Register.
Data type.
Scaling.

Nếu flow meter vẫn đo đúng nhưng SCADA hiển thị sai, cần ưu tiên kiểm tra phần truyền thông và scaling.

21. Kiểm tra cấu hình transmitter

Nên lưu lại configuration trước khi thay đổi.

Các tham số cần quan tâm:

DN.
Unit.
Flow range.
Flow direction.
Sensor factor.
Damping.
Low flow cut-off.
Totalizer.
4 đến 20 mA.
Pulse.
Alarm.
Communication.

Không nên thay đổi thông số nếu không xác định được mục đích.

22. Kiểm tra dải đo

Dải đo cần phù hợp với điều kiện thực tế.

Ví dụ:

Flow thực tế:

5 đến 50 m³/h

nhưng thiết bị được cấu hình:

0 đến 500 m³/h

Cần đánh giá lại việc lựa chọn range.

Dải đo không phù hợp có thể ảnh hưởng đến khả năng theo dõi lưu lượng ở vùng thấp.

23. Kiểm tra chiều dòng

Cần kiểm tra:

Mũi tên trên sensor.
Chiều dòng thực tế.
Flow direction trong transmitter.

Nếu sai có thể xuất hiện:

Flow âm.
Totalizer bất thường.
PLC xử lý sai.

24. Kiểm tra đường ống có đầy hay không

Đây là một trong những yếu tố quan trọng.

Flow meter điện từ cần được lắp trong điều kiện phù hợp để sensor tiếp xúc đầy với chất lỏng.

Nếu đường ống không đầy:

Giá trị có thể dao động.
Có thể xuất hiện Empty Pipe.
Kết quả có thể không đáng tin cậy.

25. Kiểm tra bọt khí

Bọt khí có thể xuất hiện do:

Bơm.
Rò rỉ đường hút.
Van.
Điểm cao.
Chênh áp.
Thiết kế đường ống.

Nếu flow dao động bất thường, cần kiểm tra bọt khí trước khi kết luận sensor bị hỏng.

26. Kiểm tra đoạn ống thẳng

Flow meter nên được lắp đặt theo yêu cầu của nhà sản xuất về điều kiện dòng chảy.

Các thiết bị như:

Co.
Van.
Bơm.
Tee.
Reducer.

có thể làm profile dòng thay đổi.

Khi bảo dưỡng, nếu phát hiện flow meter được lắp tại vị trí không phù hợp, cần đề xuất đánh giá lại vị trí lắp.

27. Kiểm tra rung động

Rung động có thể đến từ:

Bơm.
Motor.
Máy nén.
Van.
Đường ống.

Cần kiểm tra:

Sensor.
Giá đỡ.
Cable.
Terminal.

28. Kiểm tra nhiễu điện

Nếu flow meter đặt gần:

Biến tần.
Motor.
Cáp động lực.
Máy biến áp.

cần kiểm tra khả năng nhiễu.

Một số dấu hiệu:

Flow dao động theo thời điểm motor chạy.
Flow ổn định khi motor dừng.
4 đến 20 mA dao động.

29. Bảo dưỡng flow meter trong hệ thống nước thải

Nước thải là một trong những môi trường cần bảo dưỡng flow meter thường xuyên.

Các vấn đề thường gặp:

Bùn.
Cặn.
Dầu mỡ.
Biofilm.
Hóa chất.
Bọt.

Hạng mục cần ưu tiên

Điện cực → liner → đường ống → grounding → tín hiệu.

30. Bảo dưỡng flow meter trong hệ thống nước sạch

Đối với nước sạch, cần chú ý:

Bọt khí.
Cặn.
Đường ống.
Grounding.
Tín hiệu.
Cấu hình.

Nếu hệ thống có chất lượng nước tương đối ổn định, việc vệ sinh sensor có thể ít thường xuyên hơn so với nước thải.

31. Bảo dưỡng flow meter trong hệ thống hóa chất

Cần đặc biệt chú ý:

Ăn mòn.
Vật liệu điện cực.
Liner.
Gioăng.
Rò rỉ.
Nhiệt độ.

Khi làm việc với hóa chất, quy trình an toàn phải được ưu tiên trước việc bảo dưỡng thiết bị.

32. Bảo dưỡng flow meter trong hệ thống bùn

Bùn có thể gây:

Bám cặn.
Tích tụ.
Tắc nghẽn cục bộ.
Sai số.
Dao động.

Cần đánh giá tình trạng sensor theo điều kiện thực tế.

33. Bảo dưỡng flow meter nước RO

Cần đặc biệt kiểm tra:

Độ dẫn điện.

Nếu flow meter được sử dụng cho nước có độ dẫn điện thấp, cần đảm bảo thiết bị đáp ứng yêu cầu của nhà sản xuất.

34. Kiểm tra sai số sau bảo dưỡng

Sau khi vệ sinh và kiểm tra, cần xác nhận lại phép đo.

Có thể so sánh với:

Thiết bị chuẩn.
Flow meter khác.
Phương pháp đo thể tích.
Hệ thống cân bằng vật chất.

Phương pháp cụ thể phụ thuộc vào ứng dụng và yêu cầu đo lường.

35. Phân biệt bảo dưỡng và hiệu chuẩn

Bảo dưỡng tập trung vào tình trạng hoạt động và bảo vệ thiết bị.

Hiệu chuẩn tập trung vào xác định quan hệ giữa giá trị đo và giá trị chuẩn theo phương pháp xác định.

Một flow meter có thể:

Được bảo dưỡng nhưng vẫn cần hiệu chuẩn.
Được hiệu chuẩn nhưng vẫn có lỗi lắp đặt.
Hoạt động tốt nhưng cần xác minh định kỳ.

Do đó hai hoạt động này cần được quản lý riêng.

36. Khi nào cần hiệu chuẩn sau bảo dưỡng?

Có thể xem xét khi:

Sai số vẫn còn.
Thiết bị đo ở điểm quan trọng.
Sau sửa chữa lớn.
Sau thay sensor.
Sau thay transmitter.
Theo kế hoạch quản lý đo lường.
Theo yêu cầu nghiệm thu.

37. Checklist bảo dưỡng đồng hồ lưu lượng điện từ

Kiểm tra ngoại quan

[ ] Vỏ sensor nguyên vẹn.
[ ] Không rò rỉ.
[ ] Không ăn mòn bất thường.
[ ] Cable gland tốt.
[ ] Display hoạt động.

Kiểm tra sensor

[ ] Điện cực sạch.
[ ] Liner không hư.
[ ] Không có cặn bất thường.
[ ] Sensor được lắp chắc chắn.

Kiểm tra điện

[ ] Nguồn đúng.
[ ] Grounding đúng.
[ ] Cable tốt.
[ ] Shield đúng.
[ ] Không có nhiễu bất thường.

Kiểm tra tín hiệu

[ ] 4 đến 20 mA đúng.
[ ] Pulse đúng.
[ ] RS485 hoạt động.
[ ] PLC nhận đúng.
[ ] SCADA hiển thị đúng.

Kiểm tra đo lường

[ ] Flow ổn định.
[ ] Zero phù hợp.
[ ] Range phù hợp.
[ ] Totalizer đúng.
[ ] Không có alarm bất thường.

38. Bảng checklist bảo dưỡng định kỳ

Hạng mục	Hàng ngày	Hàng tháng	Hàng quý	6 đến 12 tháng
Kiểm tra display	✓	✓	✓	✓
Kiểm tra alarm	✓	✓	✓	✓
Kiểm tra flow	✓	✓	✓	✓
Kiểm tra cable		✓	✓	✓
Grounding			✓	✓
Điện cực			✓	✓
Liner				✓
Configuration			✓	✓
4 đến 20 mA			✓	✓
Modbus			✓	✓
Kiểm tra sai số				✓
Hiệu chuẩn				Theo yêu cầu

Đây là khung tham khảo. Lịch bảo dưỡng thực tế cần xây dựng dựa trên điều kiện vận hành và yêu cầu của từng nhà máy.

39. Quy trình bảo dưỡng đồng hồ lưu lượng điện từ chuyên nghiệp

Bước 1: Thu thập thông tin

Ghi nhận:

Model.
Serial.
DN.
Môi chất.
Flow range.
Lịch sử lỗi.

Bước 2: Kiểm tra vận hành

Quan sát:

Flow.
Alarm.
Totalizer.

Bước 3: Kiểm tra ngoại quan

Kiểm tra sensor và transmitter.

Bước 4: Kiểm tra điện

Kiểm tra nguồn, cable và grounding.

Bước 5: Kiểm tra tín hiệu

Kiểm tra output.

Bước 6: Kiểm tra sensor

Vệ sinh và đánh giá điện cực, liner khi cần.

Bước 7: Kiểm tra cấu hình

Đối chiếu parameter.

Bước 8: Kiểm tra đo lường

So sánh với phương pháp tham chiếu phù hợp.

Bước 9: Khắc phục

Xử lý nguyên nhân phát hiện được.

Bước 10: Chạy thử

Theo dõi sau bảo dưỡng.

Bước 11: Ghi hồ sơ

Lưu lại toàn bộ kết quả.

40. Bảng ghi nhận bảo dưỡng

Nội dung	Trước bảo dưỡng	Sau bảo dưỡng
Flow
Totalizer
Alarm
4 đến 20 mA
Power
Grounding
Điện cực
Liner
Configuration
Sai số

41. Các dấu hiệu cho thấy flow meter cần bảo dưỡng

Flow dao động

Có thể liên quan đến:

Bọt khí.
Grounding.
Nhiễu.
Điện cực.

Flow thấp

Có thể liên quan đến:

Cặn.
Range.
Độ dẫn điện.
Sensor.

Flow bằng 0

Có thể liên quan đến:

Empty Pipe.
Nguồn.
Cable.
Sensor.

Flow âm

Kiểm tra chiều dòng.

Totalizer sai

Kiểm tra:

Configuration.
Pulse.
Scaling.

42. Bảo dưỡng khi đồng hồ báo lỗi

Khi flow meter xuất hiện alarm, không nên reset liên tục mà không xác định nguyên nhân.

Cần ghi lại:

Mã lỗi.
Thời điểm.
Điều kiện vận hành.
Flow.
Pressure.
Tình trạng bơm.
Tình trạng van.

Sau đó đối chiếu tài liệu kỹ thuật của model.

43. Bảo dưỡng khi đồng hồ không hiển thị

Kiểm tra theo thứ tự:

Nguồn → cầu chì → wiring → terminal → display → board.

Không nên kết luận ngay rằng transmitter hỏng.

44. Bảo dưỡng khi đồng hồ báo Empty Pipe

Kiểm tra:

Đường ống có đầy không.
Sensor có đúng vị trí không.
Có bọt khí không.
Điện cực có vấn đề không.
Cấu hình Empty Pipe Detection.

45. Bảo dưỡng khi flow dao động

Có thể kiểm tra:

Dòng chảy.
Bọt khí.
Grounding.
Nhiễu.
Điện cực.
Cable.
Bơm.
Van.

Đây là phương pháp tiếp cận hiệu quả hơn việc thay transmitter ngay.

46. Những sai lầm thường gặp khi bảo dưỡng

Dùng dụng cụ không phù hợp

Có thể gây hư điện cực hoặc liner.

Vệ sinh bằng hóa chất tùy tiện

Có thể làm hỏng vật liệu.

Không cô lập đường ống

Nguy hiểm cho người thực hiện.

Không lưu cấu hình

Khó khôi phục thiết bị.

Không kiểm tra grounding

Có thể bỏ sót nguyên nhân gây nhiễu.

Không kiểm tra sau bảo dưỡng

Thiết bị có thể vẫn có lỗi nhưng được đưa vào vận hành.

47. An toàn khi bảo dưỡng flow meter

Đây là phần đặc biệt quan trọng.

Trước khi tháo sensor cần đánh giá:

Áp suất.
Nhiệt độ.
Hóa chất.
Điện.
Khả năng tồn dư môi chất.

Thực hiện:

Cô lập → Lockout/Tagout khi áp dụng → Xả áp → Xả môi chất → Kiểm tra an toàn → Bảo dưỡng.

Không thực hiện tháo sensor khi chưa xác nhận đường ống an toàn.

48. Bảo dưỡng flow meter trong khu công nghiệp

Trong khu công nghiệp, hệ thống thường có nhiều điểm đo.

Nên xây dựng mã thiết bị:

FM-001

FM-002

FM-003

và lập hồ sơ:

Vị trí.
Model.
DN.
Serial.
Môi chất.
Lịch bảo dưỡng.
Lịch hiệu chuẩn.
Lịch sử sự cố.

Điều này giúp quản lý thiết bị đo hiệu quả hơn.

49. Quản lý lịch sử bảo dưỡng

Một hồ sơ tốt nên lưu:

Ngày bảo dưỡng.
Người thực hiện.
Tình trạng trước bảo dưỡng.
Hạng mục thực hiện.
Linh kiện thay thế.
Tình trạng sau bảo dưỡng.
Kết quả kiểm tra.
Khuyến nghị lần tiếp theo.

Lịch sử này rất hữu ích khi phân tích sự cố lặp lại.

50. Tối ưu chi phí bảo dưỡng flow meter

Không nên áp dụng cùng một tần suất cho mọi thiết bị.

Có thể phân loại:

Nhóm A

Điểm đo quan trọng:

Cấp nước.
Tính sản lượng.
Định lượng.
Điều khiển chính.

→ Kiểm tra thường xuyên hơn.

Nhóm B

Điểm đo vận hành thông thường.

→ Bảo dưỡng định kỳ.

Nhóm C

Điểm đo ít quan trọng.

→ Có thể áp dụng lịch kiểm tra tối ưu hơn.

51. Khi nào nên thay thế thay vì bảo dưỡng?

Nên cân nhắc thay khi:

Sensor hư nghiêm trọng.
Liner không thể phục hồi.
Coil lỗi.
Board hỏng.
Thiết bị không còn linh kiện.
Sai số không thể xử lý.
Thiết bị không phù hợp môi chất.
Chi phí sửa chữa quá cao.
Thiết bị đã quá cũ.

Quyết định nên dựa trên:

Chi phí sửa chữa + độ tin cậy + tuổi thọ còn lại + yêu cầu vận hành.

52. Bảng đánh giá bảo dưỡng và thay mới

Tình trạng	Xử lý đề xuất
Cặn điện cực	Vệ sinh
Cable lỏng	Siết/khắc phục
Grounding kém	Khắc phục
Cấu hình sai	Cấu hình lại
Nhiễu	Xử lý nguyên nhân
Transmitter lỗi nhẹ	Sửa chữa
Sensor hư nặng	Thay sensor
Liner hỏng	Đánh giá thay sensor
Thiết bị quá cũ	Cân nhắc thay mới

53. Bảo dưỡng giúp kéo dài tuổi thọ flow meter như thế nào?

Một flow meter được:

Lắp đúng.
Vận hành đúng.
Vệ sinh phù hợp.
Bảo vệ khỏi môi trường khắc nghiệt.
Kiểm tra grounding.
Kiểm soát nguồn.
Kiểm tra tín hiệu.

sẽ có khả năng duy trì độ ổn định tốt hơn so với thiết bị bị bỏ mặc trong thời gian dài.

Tuy nhiên, tuổi thọ thực tế phụ thuộc rất lớn vào model và điều kiện môi trường.

54. FAQ về bảo dưỡng đồng hồ lưu lượng điện từ

Đồng hồ lưu lượng điện từ có cần bảo dưỡng không?

Có. Dù không có nhiều bộ phận chuyển động, sensor và hệ thống điện vẫn cần được kiểm tra định kỳ.

Bao lâu nên bảo dưỡng flow meter điện từ?

Không có một khoảng thời gian cố định cho mọi hệ thống. Có thể xây dựng lịch hàng tháng, hàng quý hoặc 6 đến 12 tháng tùy môi chất và mức độ quan trọng.

Nước thải có cần bảo dưỡng thường xuyên hơn nước sạch không?

Thông thường có thể cần kiểm tra thường xuyên hơn do nước thải dễ chứa bùn, cặn, dầu mỡ và chất hữu cơ.

Điện cực flow meter có cần vệ sinh không?

Có thể cần nếu có cặn hoặc chất bám ảnh hưởng đến phép đo.

Có nên dùng hóa chất để vệ sinh điện cực?

Chỉ nên sử dụng khi xác định được hóa chất phù hợp với vật liệu điện cực và liner.

Grounding có quan trọng không?

Rất quan trọng. Grounding không phù hợp có thể gây nhiễu, dao động và sai số.

Flow meter bị sai số có phải do điện cực không?

Không nhất thiết. Cần kiểm tra cả đường ống, bọt khí, grounding, cấu hình, tín hiệu và môi chất.

Bảo dưỡng có thay thế cho hiệu chuẩn không?

Không. Bảo dưỡng và hiệu chuẩn là hai hoạt động khác nhau.

Sau bảo dưỡng có cần hiệu chuẩn không?

Tùy yêu cầu của hệ thống. Các điểm đo quan trọng có thể cần xác minh hoặc hiệu chuẩn sau bảo dưỡng.

Flow meter không hiển thị có cần thay không?

Chưa chắc. Cần kiểm tra nguồn, wiring, terminal, display và board trước.

Flow meter báo Empty Pipe có cần thay sensor không?

Không nên thay ngay. Trước tiên cần kiểm tra đường ống, vị trí lắp đặt, bọt khí và cấu hình.

Có thể tự bảo dưỡng flow meter không?

Các kiểm tra bên ngoài và kiểm tra vận hành cơ bản có thể thực hiện theo quy trình nội bộ. Các công việc liên quan đến tháo sensor, hóa chất, điện hoặc hiệu chuẩn cần người có chuyên môn và tuân thủ quy trình an toàn.

55. Checklist tổng hợp bảo dưỡng dành cho kỹ sư

Trước bảo dưỡng

[ ] Xác định model.
[ ] Ghi serial.
[ ] Ghi configuration.
[ ] Ghi flow hiện tại.
[ ] Ghi totalizer.
[ ] Xác định môi chất.
[ ] Đánh giá an toàn.
[ ] Cô lập hệ thống nếu cần.

Trong bảo dưỡng

[ ] Kiểm tra sensor.
[ ] Kiểm tra điện cực.
[ ] Kiểm tra liner.
[ ] Kiểm tra cable.
[ ] Kiểm tra grounding.
[ ] Kiểm tra transmitter.
[ ] Vệ sinh phù hợp.
[ ] Kiểm tra terminal.

Sau bảo dưỡng

[ ] Cấp nguồn.
[ ] Kiểm tra display.
[ ] Kiểm tra alarm.
[ ] Kiểm tra flow.
[ ] Kiểm tra 4 đến 20 mA.
[ ] Kiểm tra Pulse.
[ ] Kiểm tra Modbus.
[ ] Kiểm tra PLC.
[ ] Kiểm tra SCADA.
[ ] Xác minh phép đo.
[ ] Lập biên bản.

56. Kết luận

Bảo dưỡng đồng hồ lưu lượng điện từ là một phần quan trọng trong công tác quản lý thiết bị đo của nhà máy, hệ thống cấp nước, xử lý nước thải và các dây chuyền công nghiệp.

Một quy trình bảo dưỡng hiệu quả không chỉ tập trung vào việc vệ sinh sensor mà cần đánh giá toàn bộ hệ thống:

Sensor → điện cực → liner → transmitter → nguồn → grounding → cable → tín hiệu → PLC/DCS/SCADA → điều kiện đường ống → môi chất.

Các hạng mục cần được ưu tiên gồm:

Kiểm tra ngoại quan.
Kiểm tra điện cực.
Kiểm tra liner.
Kiểm tra cable.
Kiểm tra grounding.
Kiểm tra nguồn.
Kiểm tra 4 đến 20 mA.
Kiểm tra Pulse.
Kiểm tra Modbus.
Kiểm tra cấu hình.
Kiểm tra đường ống đầy.
Kiểm tra bọt khí.
Đánh giá sai số.
Xác minh hoặc hiệu chuẩn khi cần.

Đối với nhà máy và khu công nghiệp, nên xây dựng hồ sơ bảo dưỡng riêng cho từng flow meter, trong đó lưu lại model, serial, cấu hình, lịch sử lỗi, kết quả kiểm tra và các lần bảo dưỡng trước đó.

Quan trọng nhất, cần phân biệt rõ giữa bảo dưỡng, sửa chữa, xác minh và hiệu chuẩn. Không nên thay thiết bị chỉ vì flow dao động hoặc sai số trước khi kiểm tra nguyên nhân gốc. Một quy trình bảo dưỡng có hệ thống sẽ giúp giảm sự cố, hạn chế thời gian dừng máy và duy trì độ tin cậy của dữ liệu lưu lượng trong suốt quá trình vận hành.

THÔNG TIN LIÊN HỆ

Hotline/zalo: 0976.677.684 (Thu Hà)
Email: thuha@vltco.vn hoặc thuhagl2901@gmail.com
Website: thietbidoluuluong.com hoặc vltco.vn
