Đồng hồ lưu lượng điện từ không hiển thị: Nguyên nhân, cách kiểm tra và hướng khắc phục chi tiết

Đồng hồ lưu lượng điện từ là thiết bị đo lưu lượng được sử dụng rộng rãi trong các hệ thống cấp nước, xử lý nước thải, thực phẩm, đồ uống, hóa chất, dược phẩm, giấy, nhiệt điện và nhiều ngành công nghiệp khác. Với nguyên lý đo dựa trên định luật cảm ứng điện từ Faraday, thiết bị có độ chính xác cao, không gây tổn thất áp suất và hoạt động ổn định trong nhiều điều kiện làm việc khác nhau.

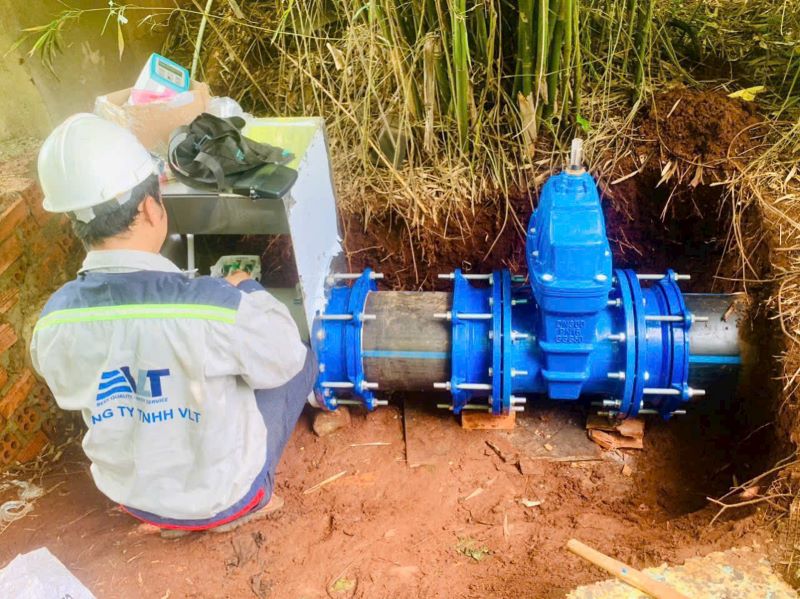

*Đồng hồ lưu lượng điện từ không hiển thị màn hình*

Tuy nhiên, trong quá trình vận hành thực tế, một trong những sự cố khiến nhiều doanh nghiệp lo lắng nhất là đồng hồ lưu lượng điện từ không hiển thị màn hình. Màn hình có thể tắt hoàn toàn, chỉ sáng đèn nền nhưng không có dữ liệu, hiển thị ký tự lỗi hoặc nhấp nháy liên tục. Khi gặp tình trạng này, người vận hành thường không xác định được nguyên nhân là do mất nguồn, hỏng bộ chuyển đổi, lỗi bo mạch hay đơn giản chỉ là cầu chì bị đứt.

Nếu xử lý không đúng cách, việc tháo lắp hoặc thay thế linh kiện không cần thiết có thể làm phát sinh thêm chi phí và kéo dài thời gian dừng máy. Vì vậy, việc xác định đúng nguyên nhân ngay từ đầu là yếu tố quan trọng giúp khắc phục sự cố nhanh chóng và tiết kiệm chi phí.

Trong bài viết này, Công ty TNHH VLT sẽ hướng dẫn chi tiết cách kiểm tra đồng hồ lưu lượng điện từ không hiển thị, phân tích từng nguyên nhân thường gặp, quy trình chẩn đoán, phương pháp sửa chữa và các biện pháp phòng ngừa giúp thiết bị hoạt động ổn định trong thời gian dài.

Đồng hồ lưu lượng điện từ không hiển thị là gì?

Đồng hồ lưu lượng điện từ không hiển thị là tình trạng bộ chuyển đổi (Converter/Transmitter) không hiển thị bất kỳ thông tin nào trên màn hình LCD hoặc LED. Người vận hành không thể theo dõi lưu lượng tức thời, tổng lưu lượng, tín hiệu đầu ra hoặc các thông số cài đặt của thiết bị.

Sự cố này có thể xuất hiện ở bất kỳ thương hiệu nào như ABB, Siemens, Endress+Hauser, Yokogawa, Krohne, Emerson, Burkert, Euromag, Hansung, FLC hay T-Flow nếu thiết bị gặp vấn đề về nguồn điện, linh kiện điện tử hoặc môi trường vận hành.

Các biểu hiện thường gặp

Tùy theo nguyên nhân, đồng hồ có thể xuất hiện một hoặc nhiều dấu hiệu sau:

Màn hình tối hoàn toàn.
Màn hình chỉ sáng đèn nền nhưng không hiển thị ký tự.
Màn hình nhấp nháy liên tục.
Chỉ hiển thị một phần thông tin.
Hiển thị ký tự lỗi hoặc mã lỗi.
Đồng hồ vẫn có nguồn nhưng không xuất tín hiệu 4–20 mA.
PLC hoặc SCADA không nhận được dữ liệu từ thiết bị.

Đồng hồ không hiển thị có còn đo được lưu lượng không?

Trong một số trường hợp, bộ hiển thị bị lỗi nhưng mạch xử lý và tín hiệu đầu ra vẫn hoạt động bình thường. Khi đó:

PLC vẫn nhận tín hiệu 4–20 mA hoặc Modbus.
Hệ thống điều khiển vẫn vận hành.
Chỉ màn hình tại chỗ không hiển thị.

Ngược lại, nếu bo nguồn hoặc bo xử lý bị hỏng, đồng hồ sẽ mất hoàn toàn khả năng đo và truyền tín hiệu.

Tác động của sự cố đồng hồ không hiển thị

Việc đồng hồ lưu lượng điện từ không hiển thị không chỉ gây khó khăn cho người vận hành mà còn ảnh hưởng trực tiếp đến hiệu quả sản xuất.

Mất khả năng giám sát lưu lượng

Người vận hành không thể theo dõi:

Lưu lượng tức thời.
Tổng lưu lượng.
Vận tốc dòng chảy.
Trạng thái hoạt động.
Mã lỗi của thiết bị.

Điều này gây khó khăn trong việc kiểm soát quy trình công nghệ.

Gián đoạn hệ thống điều khiển

Nếu đồng hồ đồng thời mất tín hiệu đầu ra:

PLC không nhận dữ liệu.
Biến tần không điều khiển đúng.
Van điều khiển hoạt động sai.
Bơm có thể dừng hoặc chạy không đúng lưu lượng yêu cầu.

Tăng chi phí bảo trì

Nếu không xác định đúng nguyên nhân, doanh nghiệp có thể thay nhầm linh kiện hoặc thay cả bộ chuyển đổi trong khi lỗi chỉ xuất phát từ nguồn điện hoặc cầu chì.

Ảnh hưởng đến chất lượng sản phẩm

Trong các ngành như thực phẩm, nước giải khát, hóa chất hoặc dược phẩm, việc không kiểm soát được lưu lượng có thể làm sai tỷ lệ phối trộn, gây hao hụt nguyên liệu và ảnh hưởng đến chất lượng thành phẩm.

Đồng hồ lưu lượng điện từ không hiển thị: Nguyên nhân, cách kiểm tra và hướng khắc phục chi tiết

Đồng hồ lưu lượng điện từ không hiển thị là gì?

Các biểu hiện thường gặp

Tùy theo nguyên nhân, đồng hồ có thể xuất hiện một hoặc nhiều dấu hiệu sau:

Màn hình tối hoàn toàn.
Màn hình chỉ sáng đèn nền nhưng không hiển thị ký tự.
Màn hình nhấp nháy liên tục.
Chỉ hiển thị một phần thông tin.
Hiển thị ký tự lỗi hoặc mã lỗi.
Đồng hồ vẫn có nguồn nhưng không xuất tín hiệu 4–20 mA.
PLC hoặc SCADA không nhận được dữ liệu từ thiết bị.

Đồng hồ không hiển thị có còn đo được lưu lượng không?

Trong một số trường hợp, bộ hiển thị bị lỗi nhưng mạch xử lý và tín hiệu đầu ra vẫn hoạt động bình thường. Khi đó:

PLC vẫn nhận tín hiệu 4–20 mA hoặc Modbus.
Hệ thống điều khiển vẫn vận hành.
Chỉ màn hình tại chỗ không hiển thị.

Ngược lại, nếu bo nguồn hoặc bo xử lý bị hỏng, đồng hồ sẽ mất hoàn toàn khả năng đo và truyền tín hiệu.

Tác động của sự cố đồng hồ không hiển thị

Việc đồng hồ lưu lượng điện từ không hiển thị không chỉ gây khó khăn cho người vận hành mà còn ảnh hưởng trực tiếp đến hiệu quả sản xuất.

Mất khả năng giám sát lưu lượng

Người vận hành không thể theo dõi:

Lưu lượng tức thời.
Tổng lưu lượng.
Vận tốc dòng chảy.
Trạng thái hoạt động.
Mã lỗi của thiết bị.

Điều này gây khó khăn trong việc kiểm soát quy trình công nghệ.

Gián đoạn hệ thống điều khiển

Nếu đồng hồ đồng thời mất tín hiệu đầu ra:

PLC không nhận dữ liệu.
Biến tần không điều khiển đúng.
Van điều khiển hoạt động sai.
Bơm có thể dừng hoặc chạy không đúng lưu lượng yêu cầu.

Tăng chi phí bảo trì

Ảnh hưởng đến chất lượng sản phẩm

Quy trình kiểm tra đồng hồ lưu lượng điện từ không hiển thị từng bước

Khi đồng hồ lưu lượng điện từ không hiển thị, không nên tháo rời thiết bị hoặc thay thế linh kiện ngay. Thay vào đó, cần thực hiện quy trình kiểm tra theo từng bước, từ những nguyên nhân đơn giản đến các lỗi phức tạp. Phương pháp này giúp tiết kiệm thời gian, chi phí và hạn chế việc thay thế linh kiện không cần thiết.

Các kỹ sư của Công ty TNHH VLT luôn áp dụng quy trình dưới đây khi kiểm tra thiết bị tại hiện trường.

Bước 1. Kiểm tra nguồn điện đầu vào

Nguồn điện là yếu tố đầu tiên cần kiểm tra.

Dùng đồng hồ vạn năng để đo trực tiếp tại đầu cực cấp nguồn của bộ chuyển đổi.

Kiểm tra điện áp

Đối với nguồn 24VDC

Điện áp tiêu chuẩn từ 22 đến 28VDC.
Nếu thấp hơn 22VDC, đồng hồ có thể không khởi động.
Nếu vượt quá 30VDC, nguy cơ hỏng bộ nguồn rất cao.

Đối với nguồn 220VAC

Điện áp nên nằm trong khoảng 200 đến 240VAC.
Nếu điện áp thấp hoặc dao động liên tục, bộ chuyển đổi có thể hoạt động không ổn định.

Bước 2. Kiểm tra CB và cầu chì

Sau khi xác nhận có nguồn điện cấp đến tủ điều khiển, cần kiểm tra:

CB tổng.
CB nhánh cấp cho đồng hồ.
Cầu chì bên trong Converter.
Cầu chì tại tủ điện.

Nếu cầu chì bị cháy, tuyệt đối không thay ngay mà cần xác định nguyên nhân gây cháy.

Việc thay cầu chì liên tục khi chưa xử lý nguyên nhân có thể làm hỏng nặng hơn bộ chuyển đổi.

Bước 3. Kiểm tra đầu nối nguồn

Quan sát toàn bộ Terminal nguồn.

Kiểm tra:

Dây có bị lỏng không.
Đầu cos có bị oxy hóa không.
Có dấu hiệu cháy đen không.
Có hiện tượng nóng bất thường không.

Nhiều trường hợp chỉ cần siết lại đầu nối là đồng hồ hoạt động bình thường.

Bước 4. Kiểm tra đèn báo nguồn

Một số dòng đồng hồ lưu lượng điện từ có đèn LED báo nguồn trên bo mạch.

Nếu:

Đèn sáng → Bộ nguồn vẫn hoạt động.
Đèn tắt → Có thể mất nguồn hoặc hỏng bộ nguồn.

Đây là bước giúp kỹ thuật viên nhanh chóng khoanh vùng sự cố.

Bước 5. Kiểm tra màn hình hiển thị

Nếu bộ nguồn vẫn hoạt động nhưng màn hình không hiển thị, cần kiểm tra:

Cáp kết nối giữa màn hình và bo mạch.
Jack cắm.
Mạch điều khiển màn hình.
Đèn nền LCD.

Trong nhiều trường hợp, chỉ cần vệ sinh hoặc cắm lại cáp màn hình là có thể khắc phục.

Kiểm tra bo nguồn của bộ chuyển đổi

Bo nguồn có nhiệm vụ chuyển đổi điện áp đầu vào thành các mức điện áp phù hợp cho toàn bộ hệ thống điện tử.

Nếu bo nguồn gặp sự cố, toàn bộ đồng hồ sẽ không hoạt động.

Kiểm tra bằng mắt thường

Quan sát:

Tụ điện có bị phồng.
IC nguồn có bị cháy.
Điện trở có đổi màu.
Có dấu hiệu nổ linh kiện.
Có mùi khét.

Nếu xuất hiện các dấu hiệu trên, cần thay thế linh kiện hoặc sửa chữa bo nguồn.

Đo điện áp đầu ra

Đo các mức điện áp nội bộ như:

3.3VDC.
5VDC.
12VDC.

Nếu thiếu một trong các mức điện áp này, bo nguồn cần được sửa chữa.

Kiểm tra bo xử lý

Sau khi xác định bộ nguồn hoạt động bình thường nhưng màn hình vẫn không hiển thị, cần tiếp tục kiểm tra bo xử lý.

Kiểm tra trạng thái khởi động

Một số bo mạch có đèn LED trạng thái.

Nếu đèn nhấp nháy theo chu kỳ, CPU vẫn đang hoạt động.

Nếu đèn không sáng hoặc sáng liên tục, có thể bộ xử lý đã bị treo hoặc hỏng.

Kiểm tra bộ nhớ

Trong một số trường hợp, bộ nhớ EEPROM bị lỗi sẽ khiến thiết bị:

Không khởi động.
Treo logo.
Không hiển thị dữ liệu.

Lúc này cần sử dụng phần mềm chuyên dụng của hãng để kiểm tra và nạp lại chương trình nếu cần.

Kiểm tra tín hiệu đầu ra

Ngay cả khi màn hình không hiển thị, thiết bị vẫn có thể đang hoạt động.

Do đó cần kiểm tra:

Tín hiệu 4–20mA

Dùng đồng hồ đo dòng để kiểm tra.

Nếu tín hiệu vẫn thay đổi theo lưu lượng thực tế, chứng tỏ:

Bộ xử lý vẫn hoạt động.
Chỉ phần hiển thị bị lỗi.

Tín hiệu Relay

Quan sát xem Relay có đóng hoặc ngắt theo điều kiện cài đặt hay không.

Nếu Relay vẫn hoạt động bình thường, khả năng cao chỉ có màn hình hoặc mạch hiển thị gặp sự cố.

Truyền thông Modbus hoặc HART

Kết nối với PLC hoặc máy tính.

Nếu vẫn đọc được:

Lưu lượng.
Tổng lưu lượng.
Trạng thái thiết bị.

thì không cần thay toàn bộ Converter mà chỉ cần sửa phần hiển thị.

Kiểm tra cảm biến

Mặc dù lỗi không hiển thị thường liên quan đến bộ chuyển đổi, nhưng trong một số trường hợp cảm biến cũng là nguyên nhân.

Kiểm tra cuộn kích từ

Đo điện trở cuộn dây.

So sánh với thông số của nhà sản xuất.

Nếu điện trở bằng 0 hoặc vô cùng, cảm biến có thể đã bị hỏng.

Kiểm tra điện cực

Quan sát xem điện cực có:

Bị bám cặn.
Bị ăn mòn.
Bị đứt.

Điện cực hỏng có thể khiến bộ chuyển đổi không khởi động đúng cách ở một số dòng đồng hồ.

Quy trình xử lý theo từng trường hợp

Sau khi hoàn tất các bước kiểm tra, có thể áp dụng phương án xử lý tương ứng.

Hiện tượng	Nguyên nhân	Hướng xử lý
Không có nguồn	Mất điện	Kiểm tra nguồn cấp
Cầu chì cháy	Quá áp, chập điện	Thay cầu chì và kiểm tra nguyên nhân
Đầu nối lỏng	Tiếp xúc kém	Siết lại đầu nối
Màn hình hỏng	Lỗi LCD	Thay màn hình
Bộ nguồn hỏng	Cháy linh kiện	Sửa hoặc thay bo nguồn
Firmware lỗi	Lỗi phần mềm	Nạp lại Firmware
Bo xử lý hỏng	Cháy CPU	Thay hoặc sửa Converter
Nước xâm nhập	Oxy hóa bo mạch	Vệ sinh, sấy khô hoặc thay bo mạch

Khi nào cần gửi đồng hồ đến đơn vị sửa chữa?

Không phải mọi sự cố đều có thể xử lý tại hiện trường. Nếu đã kiểm tra đầy đủ các bước trên nhưng đồng hồ vẫn không hiển thị, doanh nghiệp nên gửi thiết bị đến đơn vị chuyên sửa chữa trong các trường hợp sau:

Bo nguồn bị cháy.
Bo xử lý hỏng.
Màn hình LCD vỡ hoặc hỏng hoàn toàn.
Cần thay IC nguồn hoặc CPU.
Thiết bị bị sét đánh.
Nước xâm nhập làm oxy hóa bo mạch nghiêm trọng.
Cần nạp lại firmware hoặc cấu hình bằng phần mềm chuyên dụng của nhà sản xuất.

Việc tiếp tục tự sửa chữa khi không có đầy đủ thiết bị và kinh nghiệm có thể làm hư hỏng nặng hơn, tăng chi phí khắc phục hoặc khiến đồng hồ không thể phục hồi.

Cách khắc phục đồng hồ lưu lượng điện từ không hiển thị theo từng nguyên nhân

Sau khi xác định được nguyên nhân khiến đồng hồ lưu lượng điện từ không hiển thị, bước tiếp theo là áp dụng phương pháp xử lý phù hợp. Mỗi nguyên nhân sẽ có cách khắc phục khác nhau. Việc sửa chữa cần được thực hiện theo đúng quy trình kỹ thuật nhằm đảm bảo thiết bị hoạt động ổn định và tránh phát sinh các hư hỏng khác.

Khắc phục khi đồng hồ bị mất nguồn

Nếu kiểm tra và xác định nguyên nhân là mất nguồn cấp, cần thực hiện các bước sau:

Kiểm tra CB tổng và CB nhánh.
Đo lại điện áp đầu vào.
Kiểm tra Adapter hoặc bộ nguồn 24VDC.
Kiểm tra dây nguồn từ tủ điện đến đồng hồ.
Siết chặt toàn bộ đầu nối nguồn.
Thay dây nguồn nếu phát hiện đứt hoặc oxy hóa.

Sau khi cấp nguồn trở lại, theo dõi màn hình trong khoảng 3 đến 5 phút để đảm bảo thiết bị khởi động ổn định.

Khắc phục khi cầu chì bị cháy

Nếu cầu chì bị đứt:

Tháo cầu chì cũ.
Đo kiểm tra xem có bị ngắn mạch hay không.
Thay đúng loại cầu chì theo khuyến cáo của nhà sản xuất.
Kiểm tra lại điện áp nguồn trước khi cấp điện.

Lưu ý: Không dùng dây đồng hoặc cầu chì có dòng định mức lớn hơn để thay thế tạm thời vì có thể làm cháy bo mạch khi xảy ra sự cố.

Khắc phục khi đầu nối bị oxy hóa

Đối với các đầu nối bị gỉ hoặc oxy hóa:

Vệ sinh bằng dung dịch chuyên dụng dành cho tiếp điểm điện.
Dùng bàn chải mềm làm sạch lớp oxy hóa.
Thay đầu cos mới nếu cần.
Siết chặt lại toàn bộ terminal.
Bôi mỡ chống oxy hóa cho các đầu nối ngoài trời.

Đây là phương pháp đơn giản nhưng mang lại hiệu quả cao đối với các thiết bị làm việc trong môi trường ẩm.

Khắc phục khi màn hình LCD bị hỏng

Nếu xác định bộ xử lý vẫn hoạt động nhưng màn hình không hiển thị:

Kiểm tra cáp tín hiệu màn hình.
Vệ sinh đầu cắm.
Thay cáp nếu bị đứt.
Thay màn hình LCD hoặc LED đúng chủng loại.

Sau khi thay màn hình, cần kiểm tra:

Độ sáng.
Góc nhìn.
Khả năng hiển thị các thông số.
Độ ổn định trong quá trình vận hành.

Khắc phục khi bộ nguồn Converter bị hỏng

Bộ nguồn là một trong những linh kiện dễ hư hỏng sau thời gian dài sử dụng.

Nếu bộ nguồn bị lỗi:

Thay tụ điện bị phồng.
Thay IC nguồn.
Thay diode chỉnh lưu.
Kiểm tra biến áp xung.
Kiểm tra mạch ổn áp.

Sau khi sửa chữa, cần đo lại các mức điện áp nội bộ trước khi lắp vào thiết bị.

Khắc phục khi bo xử lý bị hỏng

Bo xử lý là “bộ não” của đồng hồ lưu lượng điện từ.

Nếu bo mạch bị:

Cháy CPU.
Cháy IC điều khiển.
Hỏng EEPROM.
Đứt đường mạch.

cần thực hiện:

Sửa chữa bo mạch nếu còn khả năng phục hồi.
Hoặc thay bo mạch chính theo đúng model của nhà sản xuất.

Sau khi thay bo mạch cần cấu hình lại toàn bộ thông số kỹ thuật.

Cách xử lý khi đồng hồ bị nước xâm nhập

Đây là lỗi thường gặp tại các hệ thống lắp ngoài trời hoặc trong môi trường có độ ẩm cao.

Trường hợp nước mới xâm nhập

Nếu phát hiện sớm:

Ngắt nguồn ngay lập tức.
Tháo nắp Converter.
Lau khô hoàn toàn.
Sử dụng khí nén sạch để thổi khô.
Sấy ở nhiệt độ thấp từ 40 đến 50°C.
Vệ sinh bo mạch bằng dung dịch chuyên dụng.

Sau đó theo dõi thiết bị trong vài giờ trước khi cấp điện.

Trường hợp bo mạch đã bị oxy hóa

Nếu xuất hiện:

Gỉ xanh.
Chân IC bị ăn mòn.
Đứt đường mạch.

thì cần sửa chữa hoặc thay bo mạch.

Không nên tiếp tục cấp nguồn vì có thể gây cháy lan sang các linh kiện khác.

Khắc phục sau khi bị sét đánh

Sét lan truyền là nguyên nhân gây hư hỏng nghiêm trọng cho đồng hồ lưu lượng điện từ.

Các linh kiện thường bị ảnh hưởng gồm:

Bộ nguồn.
IC nguồn.
CPU.
Mạch Analog Output.
Cổng truyền thông RS485.
Cổng HART.

Quy trình kiểm tra

Đo điện trở nguồn.
Kiểm tra cầu chì.
Kiểm tra nguồn Switching.
Kiểm tra CPU.
Kiểm tra toàn bộ tín hiệu đầu ra.

Nếu thiết bị bị cháy nhiều linh kiện, nên thay bo mạch hoặc bộ chuyển đổi để đảm bảo độ ổn định lâu dài.

Kiểm tra sau khi sửa chữa

Sau khi hoàn tất sửa chữa, cần thực hiện đầy đủ các bước kiểm tra trước khi đưa đồng hồ trở lại vận hành.

Kiểm tra màn hình

Đảm bảo màn hình hiển thị đầy đủ:

Lưu lượng tức thời.
Tổng lưu lượng.
Đơn vị đo.
Trạng thái thiết bị.
Không xuất hiện mã lỗi.

Kiểm tra tín hiệu đầu ra

Đo và xác nhận:

Tín hiệu 4–20mA.
Tín hiệu Pulse.
Relay.
Modbus RTU.
HART (nếu có).

Kiểm tra độ ổn định

Cho đồng hồ hoạt động liên tục từ 30 đến 60 phút.

Theo dõi:

Màn hình có bị nhấp nháy.
Có tự khởi động lại.
Có mất nguồn đột ngột.
Có báo lỗi bất thường.

Nếu thiết bị hoạt động ổn định trong thời gian thử nghiệm, có thể đưa vào vận hành chính thức.

Những sai lầm khi xử lý đồng hồ lưu lượng điện từ không hiển thị

Trong thực tế, nhiều trường hợp thiết bị bị hư hỏng nặng hơn do xử lý sai cách.

Thay Converter ngay khi màn hình không sáng

Đây là sai lầm phổ biến nhất.

Thực tế, rất nhiều trường hợp chỉ do:

Mất nguồn.
Cháy cầu chì.
Lỏng dây nguồn.
Hỏng màn hình LCD.

Việc thay toàn bộ Converter sẽ làm tăng chi phí không cần thiết.

Không đo điện áp trước khi sửa chữa

Một số kỹ thuật viên tháo bo mạch ngay mà không kiểm tra nguồn điện đầu vào.

Điều này có thể dẫn đến chẩn đoán sai nguyên nhân và kéo dài thời gian sửa chữa.

Tự ý thay linh kiện không đúng chủng loại

Việc sử dụng tụ điện, IC hoặc cầu chì không đúng thông số kỹ thuật có thể làm thiết bị hoạt động không ổn định hoặc hư hỏng trở lại sau thời gian ngắn.

Không kiểm tra chống nước sau khi lắp đặt

Sau khi sửa chữa, cần kiểm tra:

Gioăng nắp hộp điện.
Đầu siết cáp.
Cấp bảo vệ IP.

Nếu không đảm bảo kín nước, thiết bị rất dễ tái diễn tình trạng nước xâm nhập.

Dịch vụ sửa chữa đồng hồ lưu lượng điện từ không hiển thị tại Công ty TNHH VLT

Công ty TNHH VLT cung cấp dịch vụ kiểm tra, sửa chữa và bảo trì đồng hồ lưu lượng điện từ của nhiều thương hiệu như ABB, Siemens, Endress+Hauser, Yokogawa, Krohne, Emerson, Burkert, Euromag, Hansung, FLC và nhiều hãng khác.

Quy trình dịch vụ

Tiếp nhận thông tin sự cố.
Kiểm tra tình trạng thiết bị.
Xác định nguyên nhân.
Báo giá chi tiết trước khi sửa chữa.
Thay thế linh kiện chính hãng (nếu cần).
Kiểm tra và chạy thử.
Hiệu chuẩn khi có yêu cầu.
Bàn giao và bảo hành dịch vụ.

Ưu điểm khi lựa chọn VLT

Đội ngũ kỹ sư nhiều kinh nghiệm.
Thiết bị kiểm tra chuyên dụng.
Hỗ trợ tại nhà máy trên toàn quốc.
Thời gian xử lý nhanh.
Chi phí hợp lý.
Tư vấn miễn phí các giải pháp phòng ngừa sự cố.

Cách khắc phục đồng hồ lưu lượng điện từ không hiển thị theo từng nguyên nhân

Khắc phục khi đồng hồ bị mất nguồn

Nếu kiểm tra và xác định nguyên nhân là mất nguồn cấp, cần thực hiện các bước sau:

Kiểm tra CB tổng và CB nhánh.
Đo lại điện áp đầu vào.
Kiểm tra Adapter hoặc bộ nguồn 24VDC.
Kiểm tra dây nguồn từ tủ điện đến đồng hồ.
Siết chặt toàn bộ đầu nối nguồn.
Thay dây nguồn nếu phát hiện đứt hoặc oxy hóa.

Sau khi cấp nguồn trở lại, theo dõi màn hình trong khoảng 3 đến 5 phút để đảm bảo thiết bị khởi động ổn định.

Khắc phục khi cầu chì bị cháy

Nếu cầu chì bị đứt:

Tháo cầu chì cũ.
Đo kiểm tra xem có bị ngắn mạch hay không.
Thay đúng loại cầu chì theo khuyến cáo của nhà sản xuất.
Kiểm tra lại điện áp nguồn trước khi cấp điện.

Lưu ý: Không dùng dây đồng hoặc cầu chì có dòng định mức lớn hơn để thay thế tạm thời vì có thể làm cháy bo mạch khi xảy ra sự cố.

Khắc phục khi đầu nối bị oxy hóa

Đối với các đầu nối bị gỉ hoặc oxy hóa:

Vệ sinh bằng dung dịch chuyên dụng dành cho tiếp điểm điện.
Dùng bàn chải mềm làm sạch lớp oxy hóa.
Thay đầu cos mới nếu cần.
Siết chặt lại toàn bộ terminal.
Bôi mỡ chống oxy hóa cho các đầu nối ngoài trời.

Đây là phương pháp đơn giản nhưng mang lại hiệu quả cao đối với các thiết bị làm việc trong môi trường ẩm.

Khắc phục khi màn hình LCD bị hỏng

Nếu xác định bộ xử lý vẫn hoạt động nhưng màn hình không hiển thị:

Kiểm tra cáp tín hiệu màn hình.
Vệ sinh đầu cắm.
Thay cáp nếu bị đứt.
Thay màn hình LCD hoặc LED đúng chủng loại.

Sau khi thay màn hình, cần kiểm tra:

Độ sáng.
Góc nhìn.
Khả năng hiển thị các thông số.
Độ ổn định trong quá trình vận hành.

Khắc phục khi bộ nguồn Converter bị hỏng

Bộ nguồn là một trong những linh kiện dễ hư hỏng sau thời gian dài sử dụng.

Nếu bộ nguồn bị lỗi:

Thay tụ điện bị phồng.
Thay IC nguồn.
Thay diode chỉnh lưu.
Kiểm tra biến áp xung.
Kiểm tra mạch ổn áp.

Sau khi sửa chữa, cần đo lại các mức điện áp nội bộ trước khi lắp vào thiết bị.

Khắc phục khi bo xử lý bị hỏng

Bo xử lý là “bộ não” của đồng hồ lưu lượng điện từ.

Nếu bo mạch bị:

Cháy CPU.
Cháy IC điều khiển.
Hỏng EEPROM.
Đứt đường mạch.

cần thực hiện:

Sửa chữa bo mạch nếu còn khả năng phục hồi.
Hoặc thay bo mạch chính theo đúng model của nhà sản xuất.

Sau khi thay bo mạch cần cấu hình lại toàn bộ thông số kỹ thuật.

Cách xử lý khi đồng hồ bị nước xâm nhập

Đây là lỗi thường gặp tại các hệ thống lắp ngoài trời hoặc trong môi trường có độ ẩm cao.

Trường hợp nước mới xâm nhập

Nếu phát hiện sớm:

Ngắt nguồn ngay lập tức.
Tháo nắp Converter.
Lau khô hoàn toàn.
Sử dụng khí nén sạch để thổi khô.
Sấy ở nhiệt độ thấp từ 40 đến 50°C.
Vệ sinh bo mạch bằng dung dịch chuyên dụng.

Sau đó theo dõi thiết bị trong vài giờ trước khi cấp điện.

Trường hợp bo mạch đã bị oxy hóa

Nếu xuất hiện:

Gỉ xanh.
Chân IC bị ăn mòn.
Đứt đường mạch.

thì cần sửa chữa hoặc thay bo mạch.

Không nên tiếp tục cấp nguồn vì có thể gây cháy lan sang các linh kiện khác.

Khắc phục sau khi bị sét đánh

Sét lan truyền là nguyên nhân gây hư hỏng nghiêm trọng cho đồng hồ lưu lượng điện từ.

Các linh kiện thường bị ảnh hưởng gồm:

Bộ nguồn.
IC nguồn.
CPU.
Mạch Analog Output.
Cổng truyền thông RS485.
Cổng HART.

Quy trình kiểm tra

Đo điện trở nguồn.
Kiểm tra cầu chì.
Kiểm tra nguồn Switching.
Kiểm tra CPU.
Kiểm tra toàn bộ tín hiệu đầu ra.

Nếu thiết bị bị cháy nhiều linh kiện, nên thay bo mạch hoặc bộ chuyển đổi để đảm bảo độ ổn định lâu dài.

Kiểm tra sau khi sửa chữa

Sau khi hoàn tất sửa chữa, cần thực hiện đầy đủ các bước kiểm tra trước khi đưa đồng hồ trở lại vận hành.

Kiểm tra màn hình

Đảm bảo màn hình hiển thị đầy đủ:

Lưu lượng tức thời.
Tổng lưu lượng.
Đơn vị đo.
Trạng thái thiết bị.
Không xuất hiện mã lỗi.

Kiểm tra tín hiệu đầu ra

Đo và xác nhận:

Tín hiệu 4–20mA.
Tín hiệu Pulse.
Relay.
Modbus RTU.
HART (nếu có).

Kiểm tra độ ổn định

Cho đồng hồ hoạt động liên tục từ 30 đến 60 phút.

Theo dõi:

Màn hình có bị nhấp nháy.
Có tự khởi động lại.
Có mất nguồn đột ngột.
Có báo lỗi bất thường.

Nếu thiết bị hoạt động ổn định trong thời gian thử nghiệm, có thể đưa vào vận hành chính thức.

Những sai lầm khi xử lý đồng hồ lưu lượng điện từ không hiển thị

Trong thực tế, nhiều trường hợp thiết bị bị hư hỏng nặng hơn do xử lý sai cách.

Thay Converter ngay khi màn hình không sáng

Đây là sai lầm phổ biến nhất.

Thực tế, rất nhiều trường hợp chỉ do:

Mất nguồn.
Cháy cầu chì.
Lỏng dây nguồn.
Hỏng màn hình LCD.

Việc thay toàn bộ Converter sẽ làm tăng chi phí không cần thiết.

Không đo điện áp trước khi sửa chữa

Một số kỹ thuật viên tháo bo mạch ngay mà không kiểm tra nguồn điện đầu vào.

Điều này có thể dẫn đến chẩn đoán sai nguyên nhân và kéo dài thời gian sửa chữa.

Tự ý thay linh kiện không đúng chủng loại

Không kiểm tra chống nước sau khi lắp đặt

Sau khi sửa chữa, cần kiểm tra:

Gioăng nắp hộp điện.
Đầu siết cáp.
Cấp bảo vệ IP.

Nếu không đảm bảo kín nước, thiết bị rất dễ tái diễn tình trạng nước xâm nhập.

Dịch vụ sửa chữa đồng hồ lưu lượng điện từ không hiển thị tại Công ty TNHH VLT

Quy trình dịch vụ

Tiếp nhận thông tin sự cố.
Kiểm tra tình trạng thiết bị.
Xác định nguyên nhân.
Báo giá chi tiết trước khi sửa chữa.
Thay thế linh kiện chính hãng (nếu cần).
Kiểm tra và chạy thử.
Hiệu chuẩn khi có yêu cầu.
Bàn giao và bảo hành dịch vụ.

Ưu điểm khi lựa chọn VLT

Đội ngũ kỹ sư nhiều kinh nghiệm.
Thiết bị kiểm tra chuyên dụng.
Hỗ trợ tại nhà máy trên toàn quốc.
Thời gian xử lý nhanh.
Chi phí hợp lý.
Tư vấn miễn phí các giải pháp phòng ngừa sự cố.

Cách khắc phục đồng hồ lưu lượng điện từ không hiển thị theo từng nguyên nhân

Khắc phục khi đồng hồ bị mất nguồn

Nếu kiểm tra và xác định nguyên nhân là mất nguồn cấp, cần thực hiện các bước sau:

Kiểm tra CB tổng và CB nhánh.
Đo lại điện áp đầu vào.
Kiểm tra Adapter hoặc bộ nguồn 24VDC.
Kiểm tra dây nguồn từ tủ điện đến đồng hồ.
Siết chặt toàn bộ đầu nối nguồn.
Thay dây nguồn nếu phát hiện đứt hoặc oxy hóa.

Sau khi cấp nguồn trở lại, theo dõi màn hình trong khoảng 3 đến 5 phút để đảm bảo thiết bị khởi động ổn định.

Khắc phục khi cầu chì bị cháy

Nếu cầu chì bị đứt:

Tháo cầu chì cũ.
Đo kiểm tra xem có bị ngắn mạch hay không.
Thay đúng loại cầu chì theo khuyến cáo của nhà sản xuất.
Kiểm tra lại điện áp nguồn trước khi cấp điện.

Lưu ý: Không dùng dây đồng hoặc cầu chì có dòng định mức lớn hơn để thay thế tạm thời vì có thể làm cháy bo mạch khi xảy ra sự cố.

Khắc phục khi đầu nối bị oxy hóa

Đối với các đầu nối bị gỉ hoặc oxy hóa:

Vệ sinh bằng dung dịch chuyên dụng dành cho tiếp điểm điện.
Dùng bàn chải mềm làm sạch lớp oxy hóa.
Thay đầu cos mới nếu cần.
Siết chặt lại toàn bộ terminal.
Bôi mỡ chống oxy hóa cho các đầu nối ngoài trời.

Đây là phương pháp đơn giản nhưng mang lại hiệu quả cao đối với các thiết bị làm việc trong môi trường ẩm.

Khắc phục khi màn hình LCD bị hỏng

Nếu xác định bộ xử lý vẫn hoạt động nhưng màn hình không hiển thị:

Kiểm tra cáp tín hiệu màn hình.
Vệ sinh đầu cắm.
Thay cáp nếu bị đứt.
Thay màn hình LCD hoặc LED đúng chủng loại.

Sau khi thay màn hình, cần kiểm tra:

Độ sáng.
Góc nhìn.
Khả năng hiển thị các thông số.
Độ ổn định trong quá trình vận hành.

Khắc phục khi bộ nguồn Converter bị hỏng

Bộ nguồn là một trong những linh kiện dễ hư hỏng sau thời gian dài sử dụng.

Nếu bộ nguồn bị lỗi:

Thay tụ điện bị phồng.
Thay IC nguồn.
Thay diode chỉnh lưu.
Kiểm tra biến áp xung.
Kiểm tra mạch ổn áp.

Sau khi sửa chữa, cần đo lại các mức điện áp nội bộ trước khi lắp vào thiết bị.

Khắc phục khi bo xử lý bị hỏng

Bo xử lý là “bộ não” của đồng hồ lưu lượng điện từ.

Nếu bo mạch bị:

Cháy CPU.
Cháy IC điều khiển.
Hỏng EEPROM.
Đứt đường mạch.

cần thực hiện:

Sửa chữa bo mạch nếu còn khả năng phục hồi.
Hoặc thay bo mạch chính theo đúng model của nhà sản xuất.

Sau khi thay bo mạch cần cấu hình lại toàn bộ thông số kỹ thuật.

Cách xử lý khi đồng hồ bị nước xâm nhập

Đây là lỗi thường gặp tại các hệ thống lắp ngoài trời hoặc trong môi trường có độ ẩm cao.

Trường hợp nước mới xâm nhập

Nếu phát hiện sớm:

Ngắt nguồn ngay lập tức.
Tháo nắp Converter.
Lau khô hoàn toàn.
Sử dụng khí nén sạch để thổi khô.
Sấy ở nhiệt độ thấp từ 40 đến 50°C.
Vệ sinh bo mạch bằng dung dịch chuyên dụng.

Sau đó theo dõi thiết bị trong vài giờ trước khi cấp điện.

Trường hợp bo mạch đã bị oxy hóa

Nếu xuất hiện:

Gỉ xanh.
Chân IC bị ăn mòn.
Đứt đường mạch.

thì cần sửa chữa hoặc thay bo mạch.

Không nên tiếp tục cấp nguồn vì có thể gây cháy lan sang các linh kiện khác.

Khắc phục sau khi bị sét đánh

Sét lan truyền là nguyên nhân gây hư hỏng nghiêm trọng cho đồng hồ lưu lượng điện từ.

Các linh kiện thường bị ảnh hưởng gồm:

Bộ nguồn.
IC nguồn.
CPU.
Mạch Analog Output.
Cổng truyền thông RS485.
Cổng HART.

Quy trình kiểm tra

Đo điện trở nguồn.
Kiểm tra cầu chì.
Kiểm tra nguồn Switching.
Kiểm tra CPU.
Kiểm tra toàn bộ tín hiệu đầu ra.

Nếu thiết bị bị cháy nhiều linh kiện, nên thay bo mạch hoặc bộ chuyển đổi để đảm bảo độ ổn định lâu dài.

Kiểm tra sau khi sửa chữa

Sau khi hoàn tất sửa chữa, cần thực hiện đầy đủ các bước kiểm tra trước khi đưa đồng hồ trở lại vận hành.

Kiểm tra màn hình

Đảm bảo màn hình hiển thị đầy đủ:

Lưu lượng tức thời.
Tổng lưu lượng.
Đơn vị đo.
Trạng thái thiết bị.
Không xuất hiện mã lỗi.

Kiểm tra tín hiệu đầu ra

Đo và xác nhận:

Tín hiệu 4–20mA.
Tín hiệu Pulse.
Relay.
Modbus RTU.
HART (nếu có).

Kiểm tra độ ổn định

Cho đồng hồ hoạt động liên tục từ 30 đến 60 phút.

Theo dõi:

Màn hình có bị nhấp nháy.
Có tự khởi động lại.
Có mất nguồn đột ngột.
Có báo lỗi bất thường.

Nếu thiết bị hoạt động ổn định trong thời gian thử nghiệm, có thể đưa vào vận hành chính thức.

Những sai lầm khi xử lý đồng hồ lưu lượng điện từ không hiển thị

Trong thực tế, nhiều trường hợp thiết bị bị hư hỏng nặng hơn do xử lý sai cách.

Thay Converter ngay khi màn hình không sáng

Đây là sai lầm phổ biến nhất.

Thực tế, rất nhiều trường hợp chỉ do:

Mất nguồn.
Cháy cầu chì.
Lỏng dây nguồn.
Hỏng màn hình LCD.

Việc thay toàn bộ Converter sẽ làm tăng chi phí không cần thiết.

Không đo điện áp trước khi sửa chữa

Một số kỹ thuật viên tháo bo mạch ngay mà không kiểm tra nguồn điện đầu vào.

Điều này có thể dẫn đến chẩn đoán sai nguyên nhân và kéo dài thời gian sửa chữa.

Tự ý thay linh kiện không đúng chủng loại

Không kiểm tra chống nước sau khi lắp đặt

Sau khi sửa chữa, cần kiểm tra:

Gioăng nắp hộp điện.
Đầu siết cáp.
Cấp bảo vệ IP.

Nếu không đảm bảo kín nước, thiết bị rất dễ tái diễn tình trạng nước xâm nhập.

Dịch vụ sửa chữa đồng hồ lưu lượng điện từ không hiển thị tại Công ty TNHH VLT

Quy trình dịch vụ

Tiếp nhận thông tin sự cố.
Kiểm tra tình trạng thiết bị.
Xác định nguyên nhân.
Báo giá chi tiết trước khi sửa chữa.
Thay thế linh kiện chính hãng (nếu cần).
Kiểm tra và chạy thử.
Hiệu chuẩn khi có yêu cầu.
Bàn giao và bảo hành dịch vụ.

Ưu điểm khi lựa chọn VLT

Đội ngũ kỹ sư nhiều kinh nghiệm.
Thiết bị kiểm tra chuyên dụng.
Hỗ trợ tại nhà máy trên toàn quốc.
Thời gian xử lý nhanh.
Chi phí hợp lý.
Tư vấn miễn phí các giải pháp phòng ngừa sự cố.

THÔNG TIN LIÊN HỆ

Hotline/zalo: 0976.677.684 (Thu Hà)
Email: thuha@vltco.vn hoặc thuhagl2901@gmail.com
Website: thietbidoluuluong.com
