Đồng hồ lưu lượng điện từ mất tín hiệu

1. Đồng hồ lưu lượng điện từ mất tín hiệu là gì?

Đồng hồ lưu lượng điện từ mất tín hiệu là tình trạng thiết bị không cung cấp hoặc truyền được tín hiệu đo lưu lượng đến hệ thống giám sát, điều khiển hoặc thiết bị hiển thị bên ngoài.

Tùy vị trí phát sinh sự cố, hiện tượng mất tín hiệu có thể xảy ra ở nhiều dạng:

• Màn hình transmitter không hiển thị.
• Sensor không truyền tín hiệu về transmitter.
• Tín hiệu 4 đến 20 mA bị mất.
• Tín hiệu Pulse không có.
• Tín hiệu RS485/Modbus không truyền.
• PLC không nhận giá trị lưu lượng.
• SCADA mất dữ liệu.
• Giá trị Flow chuyển về 0.
• Tín hiệu lúc có lúc mất.
• Transmitter tự khởi động lại.
• Mất nguồn hoàn toàn.

Đây là sự cố khá phổ biến trong hệ thống đo lưu lượng công nghiệp.

Đặc biệt tại các nhà máy có:

• Biến tần.
• Motor công suất lớn.
• Bơm.
• Hệ thống xử lý nước thải.
• Hệ thống hóa chất.
• Đường ống dài.
• Tủ điều khiển tập trung.

việc chẩn đoán đúng nguyên nhân là rất quan trọng.

2. Vì sao đồng hồ lưu lượng điện từ bị mất tín hiệu?

Mất tín hiệu có thể xuất phát từ nhiều nhóm nguyên nhân.

Nhóm 1: Nguồn điện

• Mất nguồn.
• Điện áp thấp.
• Điện áp không ổn định.
• Cầu chì hỏng.
• Terminal lỏng.
• Nguồn DC lỗi.

Nhóm 2: Sensor

• Sensor hỏng.
• Điện cực có vấn đề.
• Coil lỗi.
• Liner hỏng.
• Sensor không tiếp xúc môi chất phù hợp.

Nhóm 3: Cable

• Đứt dây.
• Chập dây.
• Lỏng terminal.
• Cable bị nước xâm nhập.
• Shield không đúng.

Nhóm 4: Grounding

• Tiếp địa không đúng.
• Ground cable đứt.
• Grounding ring lỗi.
• Nhiễu đất.

Nhóm 5: Transmitter

• Board lỗi.
• Input lỗi.
• Output lỗi.
• Nguồn nội bộ lỗi.
• Firmware hoặc configuration bất thường.

Nhóm 6: Tín hiệu truyền thông

• 4 đến 20 mA lỗi.
• Pulse lỗi.
• RS485 lỗi.
• Modbus cấu hình sai.
• PLC/SCADA lỗi.

3. Phân biệt các dạng mất tín hiệu

Trước tiên cần xác định:

Mất tín hiệu ở đâu?

Có thể chia thành 4 trường hợp chính:

Hiện tượng	Khu vực cần kiểm tra
Màn hình tắt	Nguồn/transmitter
Màn hình có Flow nhưng PLC không nhận	Output/PLC
Màn hình báo lỗi sensor	Sensor/cable
Modbus mất dữ liệu	RS485/communication
4 đến 20 mA mất	Analog output/wiring
Flow = 0 nhưng có tín hiệu	Đường ống/sensor/config

Việc xác định đúng dạng lỗi giúp giảm đáng kể thời gian xử lý.

4. Đồng hồ mất hiển thị hoàn toàn

Nếu màn hình transmitter hoàn toàn không sáng, cần kiểm tra nguồn trước tiên.

Kiểm tra nguồn cấp

Đo điện áp tại terminal nguồn của transmitter.

Kiểm tra:

• Điện áp AC/DC.
• Cực tính.
• Fuse.
• MCB.
• Terminal.
• Dây nguồn.

Không nên kết luận transmitter hỏng khi chưa xác nhận nguồn đầu vào.

5. Nguồn cấp không ổn định

Một số hệ thống có thể gặp:

Nguồn bình thường → sụt áp → transmitter reset → hoạt động lại.

Hiện tượng này có thể khiến người vận hành nhận thấy flow meter mất tín hiệu theo chu kỳ.

Cần kiểm tra nguồn trong chính thời điểm xảy ra lỗi.

6. Cầu chì bị đứt

Nếu flow meter đột ngột mất nguồn, cần kiểm tra fuse.

Nguyên nhân fuse đứt có thể liên quan đến:

• Quá dòng.
• Chập dây.
• Nguồn cấp sai.
• Board lỗi.

Không nên chỉ thay fuse rồi đưa thiết bị vào vận hành mà không tìm nguyên nhân.

7. Terminal nguồn bị lỏng

Terminal lỏng có thể gây:

• Chập chờn.
• Mất nguồn.
• Reset.
• Mất tín hiệu.

Nên kiểm tra các terminal:

• Power.
• Sensor.
• Output.
• Ground.

8. Đồng hồ có hiển thị nhưng PLC mất tín hiệu

Đây là trường hợp rất phổ biến.

Ví dụ:

Flow meter = 50 m³/h

nhưng:

PLC = 0 m³/h

Khi đó flow meter chưa chắc bị lỗi.

Cần kiểm tra:

Transmitter → 4 đến 20 mA → AI module → PLC scaling.

9. Mất tín hiệu 4 đến 20 mA

Tín hiệu 4 đến 20 mA thường được sử dụng để truyền giá trị lưu lượng từ transmitter về PLC/DCS.

Nếu tín hiệu mất, cần kiểm tra:

• Output configuration.
• Wiring.
• Loop power.
• Load.
• Analog input.
• Fuse.
• Terminal.

10. Cách kiểm tra tín hiệu 4 đến 20 mA

Có thể sử dụng đồng hồ đo dòng hoặc thiết bị calibrator phù hợp.

Ví dụ:

Lưu lượng	Tín hiệu
0 m³/h	4 mA
25 m³/h	8 mA
50 m³/h	12 mA
75 m³/h	16 mA
100 m³/h	20 mA

Đây chỉ là ví dụ với range 0 đến 100 m³/h.

Range thực tế phải căn cứ vào cấu hình flow meter.

11. Tín hiệu 4 mA không có nghĩa là mất tín hiệu

Đây là điểm kỹ thuật rất quan trọng.

Nếu transmitter đang cấu hình:

0 m³/h = 4 mA

thì 4 mA có thể hoàn toàn bình thường.

Cần phân biệt:

4 mA = Flow bằng 0

với

0 mA = Có khả năng mất loop hoặc lỗi output.

Tuy nhiên một số thiết bị có chế độ alarm đặc biệt nên cần kiểm tra configuration.

12. Tín hiệu 0 mA

Nếu đo được gần:

0 mA

trong khi transmitter đang hoạt động, cần kiểm tra:

• Output.
• Wiring.
• Loop supply.
• Terminal.
• Analog input.

Nếu transmitter cũng tắt, cần kiểm tra nguồn trước.

13. Tín hiệu 4 đến 20 mA chập chờn

Nguyên nhân có thể là:

• Terminal lỏng.
• Cable lỗi.
• Nhiễu.
• Ground loop.
• Nguồn không ổn định.
• Output transmitter có vấn đề.

Nếu tín hiệu dao động theo thời gian, nên kiểm tra tại transmitter trước khi kiểm tra PLC.

14. Mất tín hiệu Pulse

Nếu sử dụng Pulse Output, cần kiểm tra:

• Pulse configuration.
• Pulse/unit.
• Pulse width.
• Wiring.
• Input PLC.
• Counter.

Có thể transmitter vẫn đo Flow bình thường nhưng Pulse không được truyền đúng.

15. Mất tín hiệu RS485/Modbus

Đối với hệ thống sử dụng RS485, cần kiểm tra:

• A/B.
• Baud rate.
• Parity.
• Stop bit.
• Slave ID.
• Register.
• Data type.
• Termination.
• Shield.

Chỉ cần một tham số cấu hình sai cũng có thể khiến PLC/SCADA không đọc được dữ liệu.

16. Flow Meter mất Modbus nhưng màn hình vẫn hoạt động

Đây là trường hợp khá dễ xác định.

Nếu:

Display Flow bình thường

nhưng:

SCADA không có dữ liệu

thì ưu tiên kiểm tra communication.

Không nên tháo sensor ngay.

17. Kiểm tra RS485

Cần kiểm tra:

• Đúng cực A/B.
• Dây có đứt không.
• Có nhiễu không.
• Địa chỉ thiết bị.
• Baud rate.
• Parity.
• Stop bit.

Nếu nhiều thiết bị dùng chung bus, cần kiểm tra xung đột địa chỉ.

18. Mất tín hiệu do cable sensor

Ở flow meter điện từ remote, sensor và transmitter được kết nối bằng cable.

Cable có thể bị:

• Đứt.
• Chập.
• Ngấm nước.
• Chuột cắn.
• Lão hóa.
• Lỏng terminal.

Nếu transmitter báo lỗi sensor hoặc flow mất hoàn toàn, cần kiểm tra cable.

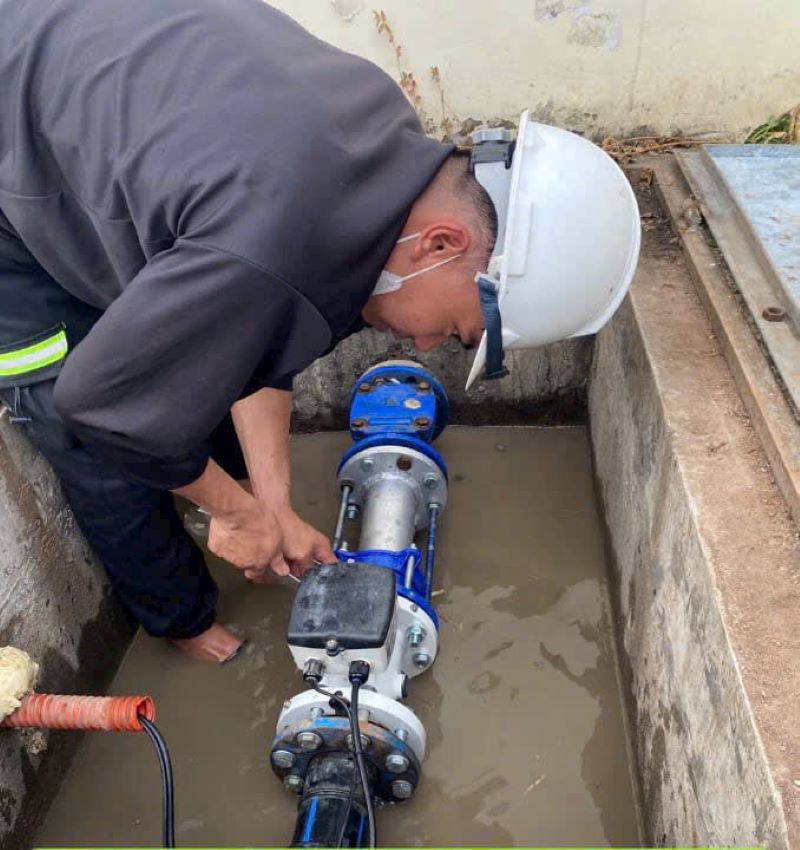

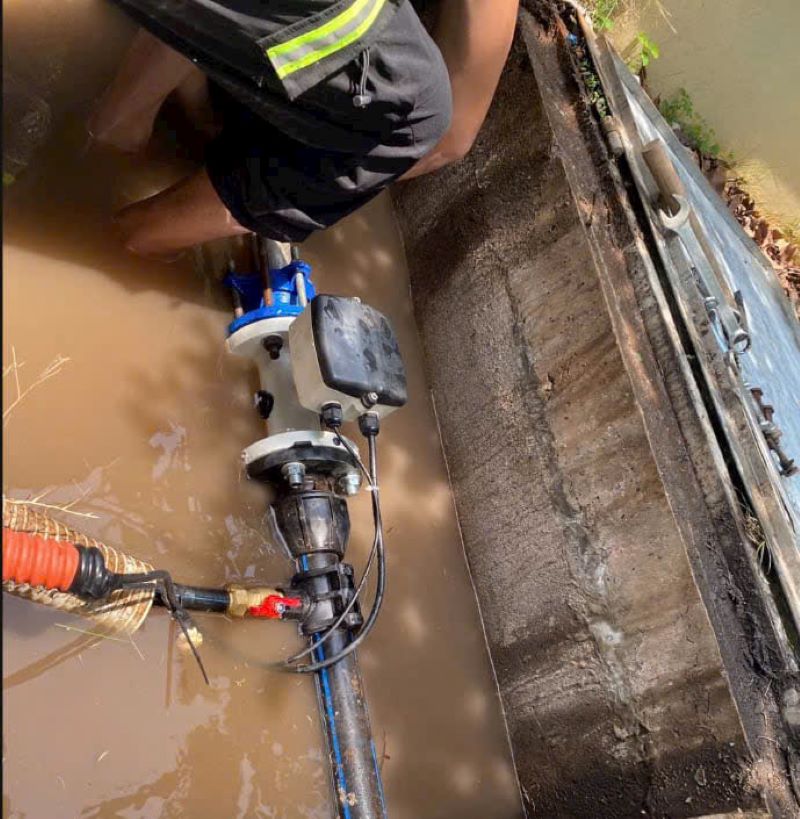

19. Cable bị nước xâm nhập

Trong môi trường:

• Ngoài trời.
• Trạm bơm.
• Xử lý nước thải.

nước có thể xâm nhập vào junction box hoặc cable gland.

Hậu quả:

• Chập.
• Nhiễu.
• Tín hiệu yếu.
• Mất tín hiệu.

Cần kiểm tra tình trạng IP của các điểm kết nối.

20. Shield cable không đúng

Shield có vai trò giảm ảnh hưởng của nhiễu điện từ.

Nếu shield đấu sai hoặc không phù hợp thiết kế, hệ thống có thể:

• Flow dao động.
• Mất tín hiệu.
• Communication không ổn định.

Không nên đấu shield tùy tiện.

21. Grounding không đúng gây mất tín hiệu

Grounding của flow meter điện từ rất quan trọng.

Các thành phần cần xem xét:

• Grounding electrode.
• Grounding ring.
• Ground cable.
• Shield.

Grounding không phù hợp có thể tạo nhiễu hoặc làm tín hiệu không ổn định.

22. Nhiễu từ biến tần

Nếu flow meter đặt gần:

• VFD.
• Motor.
• Cáp động lực.

nhiễu điện từ có thể ảnh hưởng đến tín hiệu.

Dấu hiệu đáng chú ý:

Flow meter hoạt động bình thường khi motor dừng nhưng mất hoặc dao động tín hiệu khi motor chạy.

Trong trường hợp này cần đánh giá hệ thống dây và grounding.

23. Sensor điện từ bị lỗi

Sensor có thể gặp:

• Coil hỏng.
• Điện cực lỗi.
• Cáp kết nối lỗi.
• Liner hỏng.

Nếu sensor không cung cấp tín hiệu phù hợp, transmitter có thể không tính được Flow.

24. Điện cực bị bám cặn

Đối với nước thải hoặc chất lỏng có nhiều chất rắn, điện cực có thể bị bám:

• Bùn.
• Cặn.
• Dầu mỡ.
• Biofilm.

Điều này có thể làm tín hiệu đo suy giảm.

25. Độ dẫn điện môi chất không phù hợp

Flow meter điện từ yêu cầu môi chất có khả năng dẫn điện.

Nếu conductivity quá thấp, thiết bị có thể:

• Không đo được.
• Flow = 0.
• Flow không ổn định.
• Báo lỗi.

Cần kiểm tra thông số môi chất trước khi kết luận thiết bị hỏng.

26. Đường ống không đầy

Nếu đường ống không đầy, flow meter có thể báo:

Empty Pipe

và Flow có thể bằng 0.

Do đó khi mất tín hiệu Flow cần kiểm tra cả điều kiện thủy lực.

27. Bọt khí làm mất tín hiệu ổn định

Bọt khí có thể khiến:

• Flow dao động.
• Flow mất tạm thời.
• Empty Pipe xuất hiện.
• Tín hiệu analog không ổn định.

Cần kiểm tra nguồn khí và vị trí lắp đặt sensor.

28. Sensor đặt tại vị trí không phù hợp

Một số vị trí cần hạn chế:

• Điểm cao.
• Đầu xả tự do.
• Tuyến hút bơm.
• Khu vực dễ tích khí.

Mục tiêu là đảm bảo sensor luôn nằm trong điều kiện đo ổn định.

29. Transmitter bị lỗi

Nếu:

• Nguồn đúng.
• Cable đúng.
• Sensor phù hợp.
• Grounding đúng.

nhưng transmitter vẫn không nhận tín hiệu, cần đánh giá transmitter.

Các bộ phận có thể liên quan:

• Main board.
• Input circuit.
• Power supply board.
• Output circuit.
• Display board.

30. Transmitter tự reset

Dấu hiệu:

• Màn hình tắt rồi sáng lại.
• Totalizer reset bất thường.
• Flow mất trong vài giây.
• Alarm xuất hiện sau khi khởi động.

Cần kiểm tra:

• Nguồn.
• Board.
• Nhiệt độ.
• Điện áp.
• Terminal.

31. Nhiệt độ môi trường quá cao

Transmitter lắp ngoài trời hoặc trong tủ có nhiệt độ cao có thể bị ảnh hưởng.

Cần kiểm tra:

• Nhiệt độ môi trường.
• Thông gió tủ.
• Vị trí lắp đặt.
• Mức IP.
• Điều kiện nhà sản xuất quy định.

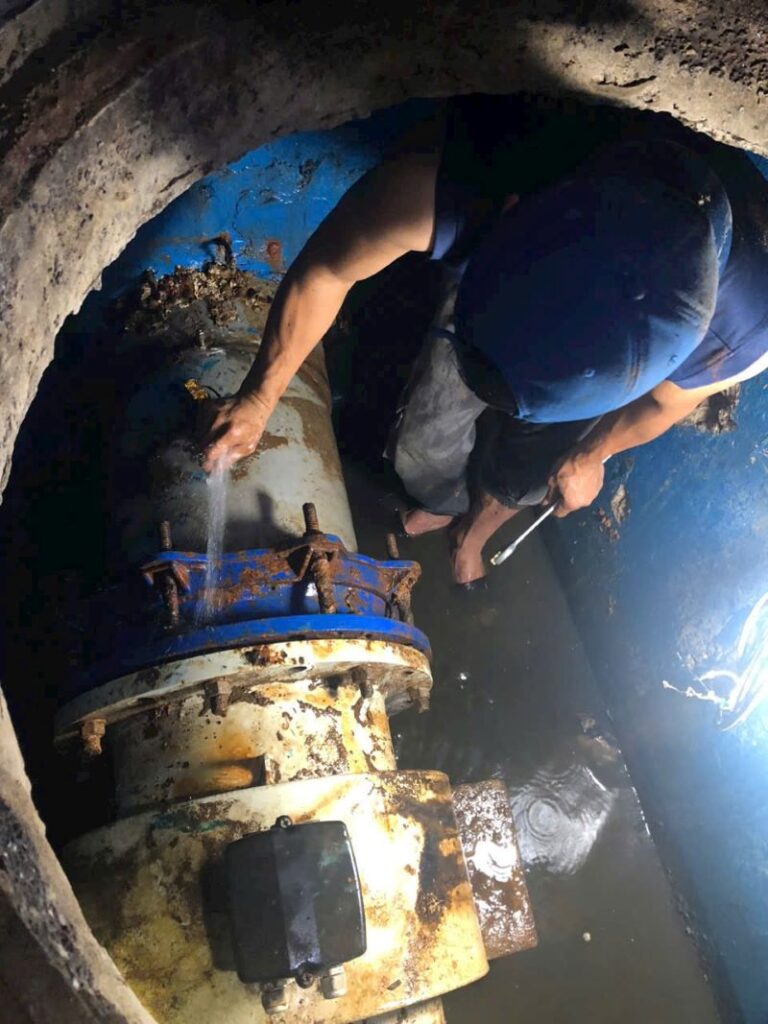

32. Độ ẩm và nước xâm nhập

Nước có thể vào:

• Transmitter.
• Junction box.
• Cable gland.
• Terminal.

Đặc biệt cần chú ý tại:

• Trạm xử lý nước thải.
• Trạm bơm.
• Khu vực ngoài trời.

33. Mất tín hiệu sau khi bảo dưỡng

Nếu trước bảo dưỡng thiết bị bình thường nhưng sau đó mất tín hiệu, cần kiểm tra các thao tác vừa thực hiện:

• Tháo cable.
• Tháo terminal.
• Thay transmitter.
• Tháo sensor.
• Thay đổi grounding.
• Thay đổi configuration.

Đây thường là hướng tìm nguyên nhân nhanh.

34. Mất tín hiệu sau khi thay transmitter

Cần kiểm tra:

• Configuration.
• Sensor factor.
• Cable.
• Sensor compatibility.
• Output.
• Communication.

Không nên chỉ thay transmitter rồi giữ nguyên toàn bộ cấu hình cũ.

35. Mất tín hiệu sau khi thay sensor

Kiểm tra:

• Model sensor.
• DN.
• Sensor factor.
• Cable.
• Grounding.
• Flow direction.

Đặc biệt cần xác nhận transmitter và sensor tương thích.

36. Mất tín hiệu sau khi thay PLC

Nếu flow meter vẫn hiển thị bình thường nhưng PLC không nhận, cần kiểm tra:

• AI channel.
• Analog range.
• Wiring.
• Scaling.
• Modbus.
• Register.

Trong trường hợp này, flow meter có thể hoàn toàn bình thường.

37. Mất tín hiệu trên SCADA

Nếu:

Flow meter → PLC đúng

nhưng:

SCADA không có dữ liệu

cần kiểm tra:

• PLC communication.
• OPC.
• Modbus TCP.
• Tag.
• Address.
• Mapping.

Không nên can thiệp vào flow meter khi lỗi nằm ở SCADA.

38. Quy trình kiểm tra đồng hồ lưu lượng điện từ mất tín hiệu

Bước 1: Kiểm tra màn hình

Xác định:

Màn hình còn hoạt động hay không?

Bước 2: Kiểm tra nguồn

Đo điện áp tại transmitter.

Bước 3: Kiểm tra Flow

Nếu display có Flow, chuyển sang kiểm tra output.

Bước 4: Kiểm tra 4 đến 20 mA

Đo trực tiếp tại loop.

Bước 5: Kiểm tra Pulse hoặc RS485

Nếu hệ thống sử dụng.

Bước 6: Kiểm tra cable

Sensor và signal cable.

Bước 7: Kiểm tra grounding

Kiểm tra toàn bộ tiếp địa.

Bước 8: Kiểm tra sensor

Điện cực, liner, coil.

Bước 9: Kiểm tra configuration

Đảm bảo thông số phù hợp.

Bước 10: Kiểm tra PLC/SCADA

Xác định điểm mất tín hiệu cuối cùng.

39. Sơ đồ chẩn đoán mất tín hiệu

Đồng hồ lưu lượng mất tín hiệu
              ↓
       Màn hình có sáng?
          ↙       ↘
       Không       Có
        ↓           ↓
     Kiểm tra      Có Flow?
      nguồn       ↙      ↘
                 Không     Có
                  ↓        ↓
              Sensor/      Kiểm tra
              cable       4-20mA
                            ↓
                     PLC có nhận?
                       ↙       ↘
                     Không      Có
                      ↓          ↓
                  AI/loop     Kiểm tra
                  /wiring      SCADA

Đây là cách tiếp cận giúp khoanh vùng lỗi theo từng tầng.

40. Bảng nguyên nhân và cách khắc phục

Hiện tượng	Nguyên nhân	Hướng xử lý
Màn hình tắt	Mất nguồn	Kiểm tra nguồn
Màn hình chập chờn	Nguồn không ổn định	Kiểm tra nguồn/terminal
Display có Flow, PLC = 0	4 đến 20 mA/AI	Kiểm tra loop
Modbus mất	Communication	Kiểm tra RS485
Flow = 0	Không có dòng	Kiểm tra hệ thống
Empty Pipe	Ống không đầy	Kiểm tra vị trí sensor
Flow dao động	Bọt khí/nhiễu	Kiểm tra thủy lực/grounding
Sensor error	Sensor/cable	Kiểm tra sensor
Sau thay transmitter mất tín hiệu	Configuration	Cấu hình lại
Sau thay PLC mất tín hiệu	AI/scaling	Kiểm tra PLC

41. Checklist kiểm tra nhanh

Nguồn

• [ ] Điện áp đúng.
• [ ] Fuse tốt.
• [ ] MCB không trip.
• [ ] Terminal chắc chắn.
• [ ] Không sụt áp bất thường.

Sensor

• [ ] Đúng model.
• [ ] Cable tốt.
• [ ] Điện cực sạch.
• [ ] Liner tốt.
• [ ] Sensor không hư.

Grounding

• [ ] Ground cable tốt.
• [ ] Grounding ring đúng.
• [ ] Shield đúng.
• [ ] Không có nhiễu bất thường.

Transmitter

• [ ] Display hoạt động.
• [ ] Configuration đúng.
• [ ] Sensor factor đúng.
• [ ] Flow range đúng.
• [ ] Output đúng.

Tín hiệu

• [ ] 4 đến 20 mA.
• [ ] Pulse.
• [ ] RS485.
• [ ] Modbus.
• [ ] PLC.
• [ ] SCADA.

42. Checklist bảo trì phòng ngừa mất tín hiệu

Hạng mục	Tần suất tham khảo
Kiểm tra display	Hàng ngày
Kiểm tra alarm	Hàng ngày
Kiểm tra 4 đến 20 mA	Theo kế hoạch
Kiểm tra cable	Hàng quý
Kiểm tra grounding	Hàng quý
Kiểm tra sensor	Theo môi chất
Kiểm tra terminal	Định kỳ
Kiểm tra configuration	Sau thay đổi
Kiểm tra communication	Định kỳ
Hiệu chuẩn/xác minh	Theo yêu cầu

43. Đối với hệ thống xử lý nước thải

Flow meter trong hệ thống nước thải thường phải làm việc trong môi trường:

• Độ ẩm cao.
• Bùn.
• Cặn.
• Hóa chất.
• Khí.
• Nhiễu từ motor và bơm.

Vì vậy nên chú trọng:

Cable + grounding + sensor + junction box + tủ điện.

44. Đối với nhà máy sản xuất

Nên tích hợp flow meter vào hệ thống:

• PLC.
• SCADA.
• DCS.
• Historian.

Đồng thời lưu trạng thái:

• Flow.
• Alarm.
• Communication.
• Empty Pipe.
• Sensor error.

Việc lưu lịch sử giúp xác định thời điểm mất tín hiệu.

45. Mất tín hiệu tạm thời và mất tín hiệu hoàn toàn

Mất tín hiệu tạm thời

Thường liên quan đến:

• Nguồn.
• Nhiễu.
• Cable.
• Communication.
• Terminal.

Mất tín hiệu hoàn toàn

Có thể liên quan:

• Mất nguồn.
• Transmitter lỗi.
• Cable đứt.
• Sensor lỗi.
• Output lỗi.

46. Có nên reset flow meter?

Reset có thể giúp xác định một số tình trạng tạm thời nhưng không phải giải pháp sửa chữa.

Nếu thiết bị:

Reset → chạy → mất tín hiệu → reset lại

thì cần tìm nguyên nhân gốc.

47. Có nên thay transmitter khi mất tín hiệu?

Không nên thay ngay.

Cần xác định:

Mất nguồn hay mất tín hiệu đo?

Nếu màn hình không sáng → kiểm tra nguồn.

Nếu màn hình sáng nhưng PLC mất tín hiệu → kiểm tra output.

Nếu transmitter báo sensor error → kiểm tra sensor/cable.

48. Có nên thay sensor?

Chỉ nên thay sau khi đã kiểm tra:

• Cable.
• Grounding.
• Configuration.
• Sensor input.
• Điều kiện môi chất.

Thay sensor không cần thiết sẽ làm tăng chi phí và thời gian dừng hệ thống.

49. Khi nào cần sửa chữa chuyên sâu?

Nên đưa thiết bị đến bộ phận kỹ thuật chuyên môn khi:

• Board transmitter nghi ngờ lỗi.
• Sensor coil lỗi.
• Output hỏng.
• Không xác định được nguyên nhân.
• Thiết bị bị nước vào.
• Thiết bị cần kiểm tra/hiệu chuẩn chuyên sâu.

50. FAQ về đồng hồ lưu lượng điện từ mất tín hiệu

Đồng hồ lưu lượng điện từ mất tín hiệu do đâu?

Có thể do nguồn, sensor, cable, grounding, transmitter, 4 đến 20 mA, Pulse, Modbus hoặc PLC/SCADA.

Màn hình tắt hoàn toàn phải kiểm tra gì?

Kiểm tra nguồn, fuse, MCB, terminal và nguồn nội bộ transmitter.

Màn hình vẫn hiển thị nhưng PLC không có Flow?

Kiểm tra 4 đến 20 mA, wiring, AI module và scaling PLC.

4 mA có phải mất tín hiệu không?

Không. Với cấu hình thông thường, 4 mA có thể tương ứng với Flow = 0.

0 mA có phải flow bằng 0 không?

Không nhất thiết. Cần kiểm tra loop và cấu hình output.

Vì sao Modbus bị mất tín hiệu?

Có thể do A/B, baud rate, parity, Slave ID, register, termination hoặc wiring.

Grounding có gây mất tín hiệu không?

Có thể gây nhiễu hoặc tín hiệu không ổn định nếu grounding không phù hợp.

Bọt khí có làm flow meter mất tín hiệu không?

Có thể làm Flow dao động, về 0 hoặc xuất hiện Empty Pipe tùy điều kiện.

Flow meter nước thải có dễ mất tín hiệu không?

Có thể gặp nhiều vấn đề hơn do môi trường có bùn, cặn, khí, độ ẩm và nhiễu điện.

Sau khi thay transmitter bị mất tín hiệu thì làm gì?

Kiểm tra configuration, sensor factor, cable, sensor compatibility, output và grounding.

Có nên thay flow meter ngay khi mất tín hiệu?

Không. Cần xác định chính xác điểm mất tín hiệu trước.

51. Kết luận

Đồng hồ lưu lượng điện từ mất tín hiệu có thể xuất phát từ chính flow meter hoặc từ bất kỳ thành phần nào trong chuỗi đo và truyền tín hiệu.

Để xử lý hiệu quả, kỹ thuật viên không nên chỉ tập trung vào transmitter mà cần kiểm tra toàn bộ hệ thống:

Nguồn → Transmitter → Sensor → Cable → Grounding → 4 đến 20 mA/Pulse/RS485 → PLC → SCADA.

Trong đó, cần đặc biệt phân biệt:

Mất nguồn

với

mất tín hiệu đo

và

mất tín hiệu truyền về PLC/SCADA.

Đây là ba tình huống hoàn toàn khác nhau và có cách xử lý khác nhau.

Đối với nhà máy, khu công nghiệp và hệ thống xử lý nước thải, việc xây dựng checklist bảo trì, kiểm tra grounding, kiểm tra cable, theo dõi alarm và giám sát tín hiệu 4 đến 20 mA/Modbus sẽ giúp phát hiện sự cố sớm.

Khi flow meter mất tín hiệu, quy trình chẩn đoán đúng sẽ giúp kỹ sư giảm thời gian dừng hệ thống, tránh thay thế thiết bị không cần thiết và duy trì độ tin cậy của hệ thống đo lưu lượng.
