Hiệu chuẩn đồng hồ lưu lượng điện từ

1. Hiệu chuẩn đồng hồ lưu lượng điện từ là gì?

Hiệu chuẩn đồng hồ lưu lượng điện từ là quá trình xác định mối quan hệ giữa giá trị lưu lượng mà đồng hồ điện từ chỉ thị và giá trị lưu lượng được tạo ra hoặc xác định bởi một hệ thống đo chuẩn có độ chính xác và khả năng truy xuất phù hợp.

Trong công nghiệp, đồng hồ lưu lượng điện từ được sử dụng rất phổ biến để đo nước sạch, nước cấp, nước thải, hóa chất dẫn điện, dung dịch có tính ăn mòn, bùn loãng, nước tuần hoàn, nước RO sau khi bảo đảm độ dẫn điện phù hợp và nhiều loại chất lỏng dẫn điện khác.

Việc hiệu chuẩn không đơn thuần là kiểm tra xem màn hình đồng hồ có hiển thị hay không. Về mặt đo lường, cần xác định sai số của thiết bị tại một hoặc nhiều điểm lưu lượng, đánh giá điều kiện đo, kiểm tra khả năng lặp lại và xác định thiết bị có đáp ứng yêu cầu kỹ thuật của hệ thống hay không.

Đối với kỹ sư nhà máy, việc hiệu chuẩn còn có ý nghĩa trực tiếp đối với:

Kiểm soát lượng nước cấp và nước sử dụng.
Theo dõi lưu lượng nước thải.
Tính toán hóa chất theo lưu lượng.
Cân bằng vật chất trong dây chuyền sản xuất.
Giám sát tiêu hao nguyên liệu.
Kiểm soát sản lượng.
Đối soát giữa các điểm đo.
Quản lý năng lượng và tài nguyên.
Đáp ứng yêu cầu của hệ thống quản lý chất lượng.
Kiểm soát các thiết bị đo quan trọng trong dây chuyền.

ISO 20456:2017 là tiêu chuẩn chuyên biệt về việc sử dụng đồng hồ lưu lượng điện từ cho chất lỏng dẫn điện trong đường ống kín và đường ống phải đầy. Tiêu chuẩn này hiện vẫn là tài liệu quan trọng khi xem xét ứng dụng, lắp đặt và đặc tính của lưu lượng kế điện từ.

1.1. Hiệu chuẩn khác gì với kiểm tra đồng hồ lưu lượng?

Đây là vấn đề thường bị nhầm lẫn trong thực tế.

Kiểm tra đồng hồ có thể chỉ bao gồm việc:

Kiểm tra nguồn điện.
Kiểm tra màn hình.
Kiểm tra tín hiệu 4–20 mA.
Kiểm tra tín hiệu xung.
Kiểm tra dây tín hiệu.
Kiểm tra tình trạng cảm biến.
Kiểm tra zero.
Kiểm tra cấu hình.

Trong khi đó, hiệu chuẩn phải có sự so sánh giữa giá trị đo của thiết bị và giá trị tham chiếu từ chuẩn đo lường.

Ví dụ:

Điểm đo	Giá trị chuẩn	Đồng hồ hiển thị	Sai số
10 m³/h	10,00 m³/h	10,08 m³/h	+0,80%
30 m³/h	30,00 m³/h	30,15 m³/h	+0,50%
50 m³/h	50,00 m³/h	49,80 m³/h	-0,40%
80 m³/h	80,00 m³/h	80,32 m³/h	+0,40%

Từ kết quả này, kỹ sư có thể đánh giá sai số của đồng hồ tại từng vùng lưu lượng thay vì chỉ kết luận chung rằng thiết bị “đang chạy”.

1.2. Hiệu chuẩn có phải là chỉnh đồng hồ không?

Không.

Đây là hai công việc khác nhau.

Hiệu chuẩn nhằm xác định đặc tính đo của thiết bị.

Điều chỉnh nhằm thay đổi thông số của thiết bị để đưa kết quả đo về gần giá trị tham chiếu hơn.

Một quy trình chuyên nghiệp thường có thể thực hiện theo trình tự:

Kiểm tra ban đầu → Đo thử → Đánh giá sai số → Điều chỉnh nếu cần → Đo lại → Lập kết quả hiệu chuẩn.

Không nên tự ý thay đổi hệ số K, span, zero hoặc các tham số hiệu chuẩn bên trong transmitter chỉ vì đồng hồ hiển thị khác với một thiết bị khác.

2. Vì sao cần hiệu chuẩn đồng hồ lưu lượng điện từ?

Đồng hồ lưu lượng điện từ có ưu điểm là không có bộ phận chuyển động trong thân cảm biến, độ ổn định tốt và phù hợp với nhiều loại chất lỏng dẫn điện. Tuy nhiên, thiết bị vẫn có thể xuất hiện sai lệch do điều kiện lắp đặt, điện cực, lớp phủ, dây tín hiệu, tiếp địa, cấu hình hoặc thay đổi đặc tính của hệ thống.

2.1. Kiểm soát độ chính xác của phép đo

Mục tiêu đầu tiên của hiệu chuẩn là xác định đồng hồ đang đo đúng đến mức nào.

Ví dụ một nhà máy có lưu lượng nước trung bình:

100 m³/h

Nếu sai số của đồng hồ là:

+2%

thì lượng sai lệch lý thuyết có thể tương đương:

2 m³/h

Nếu hệ thống vận hành 24 giờ/ngày, sai lệch tích lũy có thể trở nên đáng kể.

Do đó, đối với các điểm đo có ảnh hưởng đến sản lượng, chi phí hoặc quyết toán, không nên chỉ dựa vào thông số độ chính xác công bố của nhà sản xuất.

2.2. Phát hiện sai lệch do quá trình vận hành

Một đồng hồ lúc mới lắp đặt có thể hoạt động tốt nhưng sau thời gian dài vận hành có thể phát sinh:

Lớp bám trên điện cực.
Lớp phủ trên lớp lót.
Ăn mòn điện cực.
Hư hỏng lớp lót.
Suy giảm kết nối.
Nhiễu tín hiệu.
Thay đổi điều kiện nối đất.
Bọt khí trong đường ống.
Đường ống không đầy.
Dòng chảy rối.
Van hoặc bơm làm thay đổi profile dòng chảy.
Sai cấu hình đường kính.
Sai đơn vị đo.
Sai hệ số chuyển đổi.
Sai cài đặt range đầu ra 4–20 mA.

Hiệu chuẩn giúp phân biệt vấn đề nằm ở bản thân thiết bị đo hay nằm ở hệ thống lắp đặt và vận hành.

2.3. Hỗ trợ bảo trì dự đoán

Kết quả hiệu chuẩn qua nhiều kỳ có thể được lưu thành lịch sử.

Ví dụ:

Năm	Sai số tại 50 m³/h
2023	+0,25%
2024	+0,38%
2025	+0,65%
2026	+1,10%

Xu hướng sai số tăng dần có thể là tín hiệu để kỹ sư kiểm tra sâu hơn trước khi thiết bị vượt giới hạn cho phép.

2.4. Phục vụ hệ thống quản lý chất lượng

Các nhà máy áp dụng ISO 9001, ISO 14001, ISO 45001, HACCP, GMP, FSSC hoặc các hệ thống quản lý chuyên ngành thường cần kiểm soát thiết bị đo liên quan đến quá trình.

Hiệu chuẩn giúp doanh nghiệp chứng minh rằng thiết bị đo quan trọng được:

Nhận dạng.
Theo dõi.
Kiểm tra định kỳ.
Đánh giá kết quả.
Gắn tình trạng hiệu chuẩn.
Quản lý hồ sơ.

Đối với phòng thí nghiệm và hệ thống đo yêu cầu nghiêm ngặt, ISO/IEC 17025 là một trong những nền tảng quan trọng về năng lực của phòng thử nghiệm và hiệu chuẩn. OIML cũng nhấn mạnh rằng công nhận phòng hiệu chuẩn theo ISO/IEC 17025 giúp tăng mức độ tin cậy đối với năng lực và kết quả đo. (Legal Metrology Org)

3. Nguyên lý hoạt động của đồng hồ lưu lượng điện từ

Muốn hiểu quá trình hiệu chuẩn, trước hết cần hiểu nguyên lý đo.

Đồng hồ lưu lượng điện từ hoạt động dựa trên hiện tượng cảm ứng điện từ.

Khi chất lỏng dẫn điện chảy qua một từ trường được tạo ra trong ống đo, chuyển động của chất lỏng tạo ra một sức điện động cảm ứng. Điện cực đặt trên thân cảm biến thu tín hiệu này và transmitter chuyển đổi tín hiệu thành giá trị vận tốc, lưu lượng tức thời và lưu lượng tích lũy.

Quan hệ cơ bản có thể biểu diễn dưới dạng:

E ∝ B × v × D

Trong đó:

E là điện áp cảm ứng.
B là mật độ từ trường.
v là vận tốc trung bình của chất lỏng.
D là đường kính trong của ống đo.

Lưu lượng thể tích:

Q = v × A

Với:

A = πD²/4

Do đó, thiết bị có thể suy ra lưu lượng từ tín hiệu điện áp đo được.

3.1. Điều kiện quan trọng: chất lỏng phải dẫn điện

Đồng hồ điện từ không phù hợp với mọi chất lỏng.

Thiết bị được thiết kế chủ yếu cho chất lỏng có độ dẫn điện đáp ứng yêu cầu của model.

Các ứng dụng phổ biến gồm:

Nước sạch.
Nước cấp.
Nước thải.
Nước tuần hoàn.
Nước sông sau xử lý.
Nước có hóa chất.
Dung dịch axit hoặc kiềm phù hợp vật liệu.
Bùn dẫn điện.
Dung dịch muối.
Một số dung dịch thực phẩm.

Ngược lại, các chất lỏng có độ dẫn điện quá thấp có thể gây khó khăn cho phép đo.

3.2. Đường ống phải đầy

Đồng hồ điện từ dạng inline thông thường được thiết kế để đo trong đường ống kín và đầy chất lỏng.

ISO 20456:2017 xác định phạm vi áp dụng cho các lưu lượng kế điện từ công nghiệp đo chất lỏng dẫn điện trong đường ống kín chạy đầy. (ISO)

Nếu đường ống chỉ đầy một phần, tín hiệu đo có thể không phản ánh chính xác lưu lượng thực tế.

3.3. Các thành phần chính

Một hệ thống đồng hồ điện từ thường gồm:

Cảm biến flow sensor.
Điện cực đo.
Cuộn dây tạo từ trường.
Lớp lót cách điện.
Transmitter.
Bộ xử lý tín hiệu.
Nguồn điện.
Ngõ ra 4–20 mA.
Ngõ ra xung.
RS485/Modbus hoặc giao tiếp khác tùy model.
Bộ hiển thị.
Hệ thống tiếp địa.

4. Các yếu tố ảnh hưởng đến kết quả hiệu chuẩn

Hiệu chuẩn lưu lượng không thể chỉ nhìn vào transmitter.

Đối với kỹ sư, cần xem xét toàn bộ chuỗi đo.

4.1. Điều kiện dòng chảy

Profile dòng chảy ảnh hưởng trực tiếp đến phép đo.

Các yếu tố cần xem xét:

Đoạn ống thẳng phía trước.
Đoạn ống thẳng phía sau.
Co.
Tê.
Van.
Bơm.
Reducer.
Expander.
Bộ lọc.
Các thiết bị gây nhiễu dòng.

4.2. Vị trí lắp đặt

Không nên mặc định rằng bất kỳ vị trí nào trên đường ống cũng phù hợp.

Cần tránh:

Điểm cao dễ tích khí.
Điểm thấp có nguy cơ tích cặn nếu thiết kế không phù hợp.
Đoạn ngay sau bơm gây rối mạnh.
Vị trí gần van điều tiết.
Đường ống không đầy.
Khu vực rung động lớn.

4.3. Điện cực

Điện cực là một trong những thành phần quan trọng nhất.

Các vật liệu thường gặp:

Stainless steel.
Hastelloy.
Titanium.
Tantalum.
Platinum.

Việc lựa chọn phụ thuộc vào:

Thành phần hóa chất.
pH.
Nồng độ ion.
Nhiệt độ.
Áp suất.
Tính ăn mòn.
Tính mài mòn.

4.4. Lớp lót

Lớp lót tạo cách điện giữa chất lỏng và thân kim loại của cảm biến.

Một số vật liệu thường gặp:

PTFE.
PFA.
Rubber.
EPDM.
Neoprene.
Polyurethane.

Lớp lót bị hư hỏng hoặc bong tróc có thể ảnh hưởng đến khả năng đo.

4.5. Tiếp địa

Tiếp địa không tốt có thể gây:

Tín hiệu không ổn định.
Zero trôi.
Nhiễu.
Giá trị lưu lượng nhảy.
Sai số bất thường.

Đặc biệt trong nhà máy có nhiều biến tần, động cơ công suất lớn và thiết bị công suất cao, vấn đề nhiễu điện cần được kiểm tra nghiêm túc.

5. Tiêu chuẩn và tài liệu kỹ thuật liên quan đến hiệu chuẩn

5.1. ISO 20456:2017

ISO 20456:2017 là tài liệu quan trọng đối với việc sử dụng lưu lượng kế điện từ cho chất lỏng dẫn điện trong đường ống kín.

Tiêu chuẩn này đề cập đến các lưu lượng kế điện từ công nghiệp sử dụng nguyên lý AC hoặc DC dạng xung và nhiều cấu hình nguồn khác nhau. (ISO)

ISO cũng xác nhận ISO 20456 là phiên bản hiện hành thay thế các tài liệu cũ như ISO 6817:1992. (ISO)

5.2. ISO/IEC 17025

ISO/IEC 17025 liên quan đến năng lực của phòng thử nghiệm và hiệu chuẩn.

Khi doanh nghiệp yêu cầu kết quả hiệu chuẩn có mức độ tin cậy cao, cần xem xét:

Phòng hiệu chuẩn có năng lực phù hợp không?
Phạm vi công nhận có bao phủ đại lượng lưu lượng không?
Dải đo có phù hợp không?
Độ không đảm bảo đo có phù hợp không?
Phương pháp hiệu chuẩn có phù hợp không?
Chuẩn sử dụng có truy xuất được không?

Không nên chỉ nhìn vào việc đơn vị có “tem hiệu chuẩn” mà bỏ qua phạm vi kỹ thuật.

5.3. OIML và đồng hồ nước

Đối với các ứng dụng đo nước thuộc phạm vi đo lường pháp định, cần xem xét yêu cầu quốc gia và tiêu chuẩn áp dụng cụ thể.

OIML R 49:2024 hiện quy định yêu cầu đo lường và kỹ thuật đối với đồng hồ nước lạnh và nước nóng; OIML cũng liệt kê R49 trong nhóm khuyến nghị về các thiết bị đo được áp dụng trong OIML-CS. (Legal Metrology Org)

Tuy nhiên, không nên mặc định mọi đồng hồ lưu lượng điện từ công nghiệp đều thuộc cùng một chế độ pháp lý như đồng hồ nước dân dụng. Phạm vi áp dụng phải được xác định theo mục đích đo, loại thiết bị và quy định hiện hành.

6. Phân biệt hiệu chuẩn, kiểm định và xác minh

6.1. Hiệu chuẩn

Mục tiêu chính là xác định quan hệ giữa giá trị chỉ thị và giá trị chuẩn.

Kết quả có thể bao gồm:

Giá trị đo.
Giá trị chuẩn.
Sai số.
Độ không đảm bảo đo.
Điều kiện đo.
Kết luận phù hợp nếu có tiêu chí đánh giá.

6.2. Kiểm định

Kiểm định là hoạt động có tính pháp lý hoặc quản lý đo lường tùy đối tượng và quy định áp dụng.

Không nên dùng hai khái niệm này thay thế cho nhau trong hồ sơ kỹ thuật.

6.3. Verification

Verification thường được hiểu là xác minh thiết bị có đáp ứng một yêu cầu đã định hay không.

Trong nhà máy, verification có thể được thực hiện bằng cách so sánh thiết bị với một chuẩn hoặc phương pháp tham chiếu phù hợp.

6.4. Zero verification

Đây là kiểm tra điểm zero khi điều kiện dòng chảy thực sự bằng không và cảm biến đáp ứng yêu cầu lắp đặt.

Một lỗi phổ biến là kiểm tra zero trong khi chất lỏng vẫn đang chuyển động.

7. Khi nào cần hiệu chuẩn đồng hồ lưu lượng điện từ?

Không có một chu kỳ duy nhất áp dụng cho mọi nhà máy.

Chu kỳ nên được xây dựng dựa trên:

Mức độ quan trọng của điểm đo.
Độ ổn định của thiết bị.
Điều kiện môi trường.
Tính chất chất lỏng.
Lịch sử sai số.
Yêu cầu khách hàng.
Yêu cầu hệ thống quản lý.
Yêu cầu pháp luật nếu thuộc phạm vi pháp định.
Khuyến nghị nhà sản xuất.
Chi phí khi phép đo sai.

Một số doanh nghiệp có thể lựa chọn:

6 tháng/lần

hoặc

12 tháng/lần

hoặc

24 tháng/lần

nhưng cần đánh giá dựa trên dữ liệu thực tế thay vì áp dụng máy móc.

7.1. Thiết bị nên hiệu chuẩn ngay khi nào?

Nên xem xét hiệu chuẩn hoặc kiểm tra đột xuất khi:

Đồng hồ hiển thị bất thường.
Giá trị đo lệch so với thiết bị tham chiếu.
Thay transmitter.
Thay cảm biến.
Tháo lắp lại đường ống.
Sửa chữa đường ống.
Thay đổi vật liệu hoặc chất lỏng.
Có nghi ngờ về lượng nước tiêu thụ.
Có tranh chấp số liệu.
Thiết bị chịu điều kiện vận hành bất thường.
Kết quả audit yêu cầu.
Có dấu hiệu trôi sai số.

8. Chuẩn bị trước khi hiệu chuẩn đồng hồ lưu lượng điện từ

Đây là bước rất quan trọng nhưng thường bị bỏ qua.

8.1. Thu thập thông tin thiết bị

Cần ghi nhận:

Thông tin	Nội dung cần kiểm tra
Hãng	Nhà sản xuất
Model	Model cảm biến/transmitter
Serial	Số serial
DN	Đường kính danh nghĩa
Liner	Vật liệu lớp lót
Electrode	Vật liệu điện cực
Range	Dải đo
Accuracy	Độ chính xác công bố
Output	4–20 mA, pulse, RS485
Power	Nguồn cấp
Fluid	Loại chất lỏng
Temperature	Nhiệt độ vận hành
Pressure	Áp suất vận hành
Installation	Vị trí lắp đặt

8.2. Kiểm tra tình trạng bên ngoài

Checklist:

[ ] Vỏ thiết bị không nứt.
[ ] Kết nối dây chắc chắn.
[ ] Cable gland kín.
[ ] Không có dấu hiệu nước vào transmitter.
[ ] Không có ăn mòn nghiêm trọng.
[ ] Màn hình hoạt động.
[ ] Nguồn cấp đúng.
[ ] Tiếp địa đúng.
[ ] Không có cảnh báo bất thường.
[ ] Đường ống không rò rỉ.
[ ] Cảm biến được lắp đúng chiều dòng chảy.
[ ] Đường ống có khả năng đầy.

8.3. Kiểm tra thông số cấu hình

Cần ghi lại trước khi thay đổi:

Đơn vị lưu lượng.
Đường kính.
Flow range.
Damping.
Low flow cut-off.
Empty pipe detection.
Pulse scaling.
4–20 mA range.
Totalizer.
Zero.
K-factor hoặc hệ số hiệu chuẩn nếu thiết bị sử dụng.
Các thông số liên quan khác.

Việc lưu lại cấu hình trước khi hiệu chuẩn giúp khôi phục hệ thống nếu phát sinh lỗi trong quá trình bảo trì.

9. Thiết bị dùng để hiệu chuẩn lưu lượng kế điện từ

Một hệ thống hiệu chuẩn lưu lượng cần có chuẩn tham chiếu phù hợp.

9.1. Gravimetric system

Phương pháp khối lượng sử dụng cân chuẩn để xác định lượng chất lỏng đi qua trong một khoảng thời gian.

Về nguyên tắc:

Qm = m / (ρ × t)

Trong đó:

Qm là lưu lượng thể tích.
m là khối lượng chất lỏng.
ρ là khối lượng riêng.
t là thời gian.

9.2. Volumetric system

Phương pháp thể tích xác định lượng chất lỏng thu được trong thể tích chuẩn.

9.3. Master meter

Một flow meter chuẩn được lắp làm thiết bị tham chiếu.

Phương pháp này cần kiểm soát:

Độ chính xác của master meter.
Truy xuất chuẩn.
Điều kiện lắp đặt.
Khả năng lặp lại.
Độ ổn định dòng chảy.

9.4. Prover

Một số hệ thống công nghiệp sử dụng prover hoặc hệ thống chuẩn có khả năng xác định chính xác thể tích/lưu lượng.

9.5. Bảng so sánh phương pháp

Phương pháp	Ưu điểm	Hạn chế
Gravimetric	Độ tin cậy cao	Hệ thống phức tạp
Volumetric	Trực quan	Yêu cầu kiểm soát thể tích
Master meter	Linh hoạt	Phụ thuộc chất lượng master
Prover	Phù hợp ứng dụng chuyên sâu	Chi phí cao

10. Quy trình hiệu chuẩn đồng hồ lưu lượng điện từ

Đây là nội dung cốt lõi đối với kỹ sư vận hành và kỹ thuật viên.

10.1. Bước 1: Xác định phạm vi hiệu chuẩn

Trước tiên cần xác định:

Thiết bị nào?
Dải đo nào?
Đơn vị nào?
Chất lỏng nào?
Nhiệt độ bao nhiêu?
Áp suất bao nhiêu?
Bao nhiêu điểm đo?
Tiêu chí chấp nhận là gì?

10.2. Bước 2: Kiểm tra thiết bị

Kiểm tra ngoại quan, nguồn, tín hiệu, cấu hình và điều kiện đường ống.

10.3. Bước 3: Kiểm tra zero

Dừng dòng chảy hoàn toàn.

Sau khi hệ thống ổn định, kiểm tra giá trị lưu lượng.

Không nên đánh giá zero khi:

Bơm còn chạy.
Van còn rò.
Có dòng chảy ngược.
Có dao động áp suất.
Có dòng tuần hoàn.

10.4. Bước 4: Ổn định hệ thống

Trước khi ghi nhận số liệu, cần để hệ thống đạt trạng thái ổn định.

Các thông số cần theo dõi:

Lưu lượng.
Áp suất.
Nhiệt độ.
Tín hiệu output.
Totalizer.
Thời gian đo.

10.5. Bước 5: Thực hiện điểm đo

Một chương trình hiệu chuẩn có thể lựa chọn nhiều điểm, ví dụ:

10%.
25%.
50%.
75%.
100% dải đo.

Hoặc lựa chọn theo vùng vận hành thực tế.

10.6. Bước 6: Ghi nhận giá trị

Ví dụ:

Điểm	Chuẩn	DUT	Sai số
10%	10,00	10,08	+0,80%
25%	25,00	25,10	+0,40%
50%	50,00	50,20	+0,40%
75%	75,00	74,85	-0,20%
100%	100,00	100,40	+0,40%

10.7. Bước 7: Đo lặp

Đo lặp tại một số điểm quan trọng giúp đánh giá độ ổn định.

Ví dụ:

Lần đo	Chuẩn	Đồng hồ
1	50,00	50,20
2	50,00	50,18
3	50,00	50,21

Nếu kết quả dao động lớn, cần kiểm tra lại hệ thống thay vì vội kết luận đồng hồ sai.

10.8. Bước 8: Tính sai số

Sai số tương đối:

Error (%) = (Qind − Qref) / Qref × 100

Trong đó:

Qind: giá trị chỉ thị của đồng hồ.
Qref: giá trị tham chiếu.

Ví dụ:

Qref = 50 m³/h

Qind = 50,25 m³/h

Sai số:

(50,25 − 50) / 50 × 100 = +0,50%

10.9. Bước 9: Đánh giá kết quả

Không nên chỉ xem số % mà phải so với tiêu chí chấp nhận đã xác định trước.

Ví dụ:

Giới hạn cho phép: ±1,0%

Nếu sai số:

+0,50%

thì điểm đo đáp ứng giới hạn này.

10.10. Bước 10: Điều chỉnh nếu cần

Nếu thiết bị vượt giới hạn và nguyên nhân được xác định nằm ở thiết bị, có thể xem xét điều chỉnh theo quy trình của nhà sản xuất.

Không nên chỉnh khi chưa xác định nguyên nhân.

10.11. Bước 11: Hiệu chuẩn lại sau điều chỉnh

Sau khi điều chỉnh phải đo lại.

Không nên sử dụng kết quả trước điều chỉnh làm kết quả cuối cùng.

10.12. Bước 12: Lập hồ sơ

Hồ sơ nên bao gồm:

Thông tin thiết bị.
Phương pháp.
Chuẩn sử dụng.
Điều kiện môi trường.
Điều kiện chất lỏng.
Các điểm đo.
Kết quả.
Sai số.
Độ không đảm bảo đo nếu áp dụng.
Kết luận.
Ngày thực hiện.
Người thực hiện.
Tình trạng thiết bị.

11. Cách tính sai số khi hiệu chuẩn flow meter điện từ

11.1. Sai số tương đối

Công thức:

δ = (Qm − Qs) / Qs × 100%

Trong đó:

Qm là giá trị đo.
Qs là giá trị chuẩn.

11.2. Sai số tuyệt đối

ΔQ = Qm − Qs

Ví dụ:

Chuẩn = 100 m³/h

Thiết bị = 101 m³/h

Sai số tuyệt đối:

+1 m³/h

Sai số tương đối:

+1%

11.3. Sai số theo tín hiệu 4–20 mA

Giả sử:

0 m³/h tương ứng 4 mA

100 m³/h tương ứng 20 mA

Công thức lý tưởng:

Q = (I − 4) / 16 × Qmax

Nếu Qmax = 100 m³/h và dòng đo được 12 mA:

Q = (12 − 4) / 16 × 100 = 50 m³/h

Nếu transmitter hiển thị 51 m³/h nhưng tín hiệu analog tương ứng 50 m³/h, cần kiểm tra cấu hình hoặc scaling.

12. Hiệu chuẩn tín hiệu 4–20 mA của đồng hồ điện từ

Hiệu chuẩn lưu lượng và kiểm tra 4–20 mA là hai nội dung có liên quan nhưng không hoàn toàn giống nhau.

12.1. Kiểm tra điểm 4 mA

Kiểm tra điều kiện lưu lượng tương ứng với điểm thấp của range.

12.2. Kiểm tra điểm 20 mA

Kiểm tra điều kiện tương ứng với giá trị upper range.

12.3. Kiểm tra tuyến tính

Có thể kiểm tra:

4 mA.
8 mA.
12 mA.
16 mA.
20 mA.

Sau đó so sánh giá trị thực tế với giá trị kỳ vọng.

12.4. Lỗi thường gặp

Một số trường hợp đồng hồ đo đúng nhưng PLC hiển thị sai do:

Sai scaling.
Sai đơn vị.
Sai cấu hình input.
Sai card analog.
Sai dây tín hiệu.
Nhiễu.
Sai cấu hình range.

Do đó, nếu màn hình transmitter hiển thị đúng nhưng SCADA hiển thị sai, không nên kết luận flow meter cần hiệu chuẩn.

13. Hiệu chuẩn totalizer của đồng hồ lưu lượng điện từ

Totalizer dùng để tính tổng lượng chất lỏng đi qua.

Ví dụ:

Lưu lượng tức thời:

50 m³/h

Sau 2 giờ:

Tổng lý thuyết = 100 m³

Khi kiểm tra totalizer, cần xem xét:

Giá trị bắt đầu.
Giá trị kết thúc.
Thời gian.
Lưu lượng.
Xung.
Hệ số xung.
Đơn vị.
Reset totalizer.
Sai số tích lũy.

Totalizer đặc biệt quan trọng trong hệ thống:

Cấp nước.
Nước thải.
Hóa chất.
Sản xuất.
Định lượng.
Phân bổ chi phí.

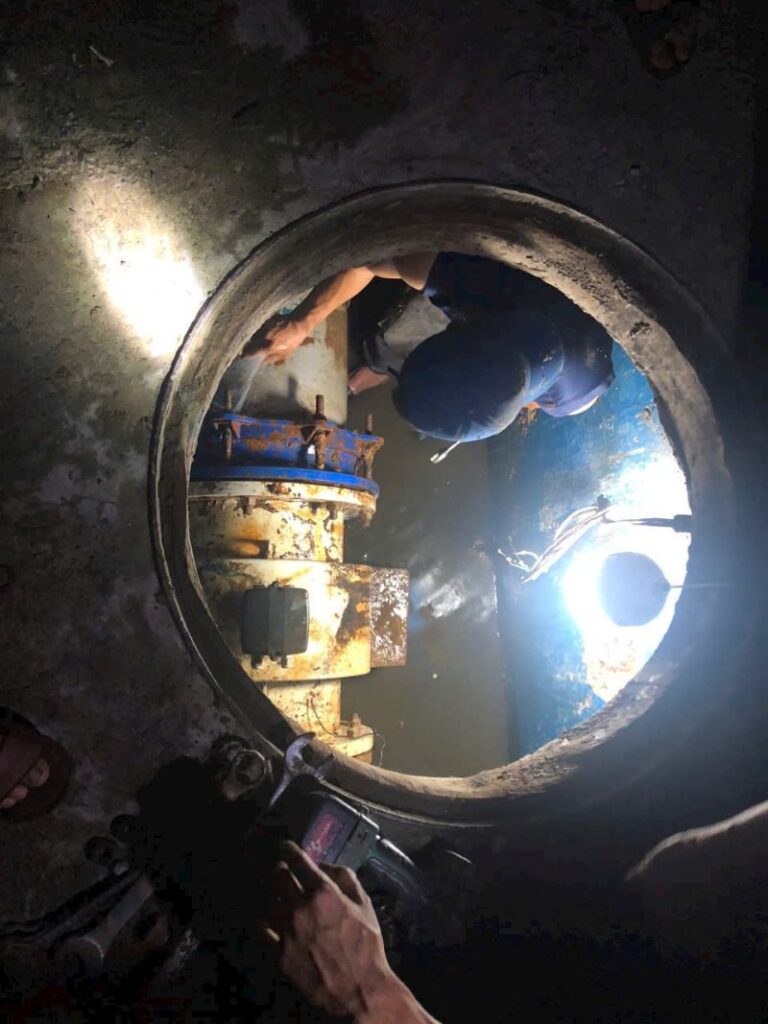

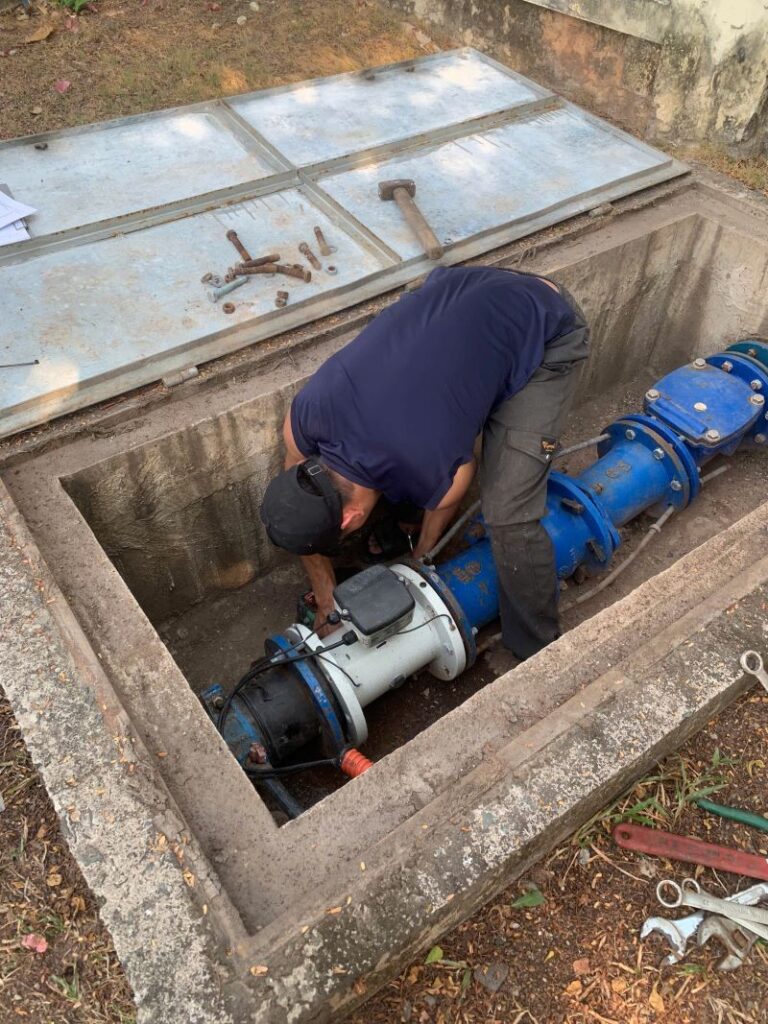

14. Hiệu chuẩn đồng hồ lưu lượng điện từ tại hiện trường

Không phải lúc nào cũng có thể tháo đồng hồ đưa về phòng hiệu chuẩn.

Khi đó có thể thực hiện kiểm tra hoặc hiệu chuẩn tại hiện trường bằng phương pháp phù hợp.

14.1. Ưu điểm

Không phải tháo thiết bị.
Không cần dừng dây chuyền lâu.
Giảm chi phí tháo lắp.
Phù hợp với đường kính lớn.
Phù hợp các tuyến nước thải lớn.
Giảm nguy cơ rò rỉ sau tháo lắp.

14.2. Hạn chế

Kết quả phụ thuộc rất nhiều vào:

Hệ thống chuẩn.
Điều kiện dòng chảy.
Độ ổn định lưu lượng.
Vị trí lắp đặt.
Khả năng tiếp cận.
Điều kiện đường ống.
Phương pháp đo.

14.3. Portable verification

Một số hãng có thiết bị kiểm tra điện tử hoặc phương pháp chẩn đoán giúp đánh giá tình trạng sensor/transmitter mà không cần tháo toàn bộ thiết bị.

Tuy nhiên, cần phân biệt:

Verification/diagnostic

với

Traceable flow calibration

Không phải mọi thiết bị kiểm tra điện tử đều thay thế được phép hiệu chuẩn lưu lượng thực tế.

15. Hiệu chuẩn đồng hồ lưu lượng điện từ tại phòng thí nghiệm

Phòng hiệu chuẩn thường có hệ thống tạo dòng ổn định và chuẩn tham chiếu.

15.1. Ưu điểm

Kiểm soát điều kiện tốt.
Có thể thực hiện nhiều điểm.
Dễ lặp lại.
Có thể quản lý chuẩn tốt.
Có thể đánh giá độ không đảm bảo đo bài bản.

15.2. Nhược điểm

Cần tháo thiết bị.
Chi phí vận chuyển.
Dừng hệ thống.
Nguy cơ ảnh hưởng gioăng hoặc kết nối.
Khó thực hiện với đường kính rất lớn.

16. Độ không đảm bảo đo trong hiệu chuẩn lưu lượng

Đây là phần quan trọng đối với kỹ sư đo lường.

Kết quả đo không bao giờ hoàn toàn tuyệt đối.

Có nhiều nguồn đóng góp:

Chuẩn lưu lượng.
Cân.
Thời gian.
Nhiệt độ.
Khối lượng riêng.
Độ ổn định dòng chảy.
Thiết bị cần hiệu chuẩn.
Độ phân giải.
Độ lặp lại.
Độ tái lập.
Điều kiện môi trường.

Độ không đảm bảo đo giúp thể hiện mức độ tin cậy của kết quả.

Ví dụ kết quả có thể được trình bày:

Q = 50,20 m³/h ± 0,15 m³/h

với điều kiện và mức bao phủ được xác định trong báo cáo.

16.1. Tại sao không nên chỉ nhìn sai số?

Giả sử:

Thiết bị A:

Sai số = 0,4%

Thiết bị B:

Sai số = 0,5%

Chưa thể kết luận A chắc chắn tốt hơn B nếu không biết:

Độ không đảm bảo đo.
Phương pháp.
Điều kiện đo.
Dải đo.
Độ ổn định.

Do đó, báo cáo hiệu chuẩn chuyên nghiệp cần thể hiện đầy đủ thông tin cần thiết.

17. Decision rule khi đánh giá đạt hoặc không đạt

Một vấn đề quan trọng là cách quyết định thiết bị “đạt” hay “không đạt”.

Ví dụ giới hạn:

±1,0%

Kết quả:

+0,95%

Nếu chỉ nhìn sai số thì có vẻ đạt.

Nhưng khi xét độ không đảm bảo đo, việc đưa ra kết luận có thể phụ thuộc vào decision rule được xác định trước.

Do đó, hồ sơ hiệu chuẩn nên quy định:

Tiêu chí chấp nhận.
Quy tắc quyết định.
Cách xử lý vùng không chắc chắn.
Cách kết luận.

Đặc biệt đối với thiết bị dùng trong giao nhận, thanh toán hoặc phép đo có ảnh hưởng lớn đến chất lượng sản phẩm, vấn đề này cần được quy định rõ.

18. Những nguyên nhân khiến đồng hồ điện từ sai số cao

18.1. Đường ống không đầy

Đây là một nguyên nhân rất phổ biến.

Khi đường ống không đầy, cảm biến không còn đo đúng theo điều kiện thiết kế.

18.2. Có bọt khí

Bọt khí có thể làm tín hiệu dao động hoặc gây sai lệch.

Giải pháp có thể bao gồm:

Thay đổi vị trí lắp đặt.
Kiểm tra hút khí.
Kiểm tra bơm.
Kiểm tra van.
Bố trí đường ống phù hợp.

18.3. Điện cực bẩn

Lớp bám trên điện cực có thể ảnh hưởng đến tín hiệu.

Đặc biệt trong:

Nước thải.
Nước có nhiều cặn.
Dung dịch hóa chất.
Bùn.
Nước có chất hữu cơ.

18.4. Lớp lót bị hư hỏng

Nếu liner bị:

Nứt.
Bong.
Phồng.
Mài mòn.
Biến dạng.

thì cần kiểm tra ngay.

18.5. Tiếp địa không đúng

Đây là nguyên nhân thường gặp khi giá trị lưu lượng dao động không ổn định.

18.6. Dây tín hiệu có vấn đề

Kiểm tra:

Đứt dây.
Chạm đất.
Độ kín.
Shield.
Đấu sai terminal.
Nhiễu điện từ.

18.7. Sai cấu hình đường kính

Nếu transmitter được cấu hình không đúng DN thực tế, phép tính lưu lượng có thể sai.

Ví dụ:

Sensor DN100 nhưng cấu hình transmitter không phù hợp với thông số của cảm biến là vấn đề cần kiểm tra.

18.8. Dải đo quá rộng

Một thiết bị có thể có dải đo rất lớn về mặt cấu hình nhưng độ phân giải và khả năng kiểm soát ở lưu lượng quá thấp có thể không phù hợp với ứng dụng.

Do đó cần xem xét:

Qmin, Qnormal và Qmax

thay vì chỉ nhìn DN.

19. Các lỗi thường gặp khi hiệu chuẩn đồng hồ lưu lượng điện từ

19.1. Không xác định tiêu chí trước khi đo

Đây là lỗi quản lý.

Nếu chưa biết tiêu chí chấp nhận là gì thì sau khi đo rất khó đưa ra kết luận khách quan.

19.2. Chỉ đo một điểm

Một điểm đo không đủ để đánh giá toàn bộ dải.

19.3. Không kiểm tra zero

Zero có thể ảnh hưởng đến toàn bộ phép đo ở vùng lưu lượng thấp.

19.4. Không kiểm tra đường ống

Một đồng hồ tốt nhưng lắp đặt sai vẫn có thể cho kết quả sai.

19.5. Chỉ nhìn màn hình

Không kiểm tra:

4–20 mA.
Pulse.
RS485.
Totalizer.
PLC.

19.6. Điều chỉnh trước khi ghi nhận kết quả ban đầu

Nếu chỉnh trước, doanh nghiệp mất thông tin về tình trạng thiết bị trước bảo trì.

Nên:

As found → Adjustment → As left

19.7. Không lưu cấu hình ban đầu

Sau khi thay đổi thông số có thể khó khôi phục.

20. Checklist hiệu chuẩn đồng hồ lưu lượng điện từ

20.1. Checklist trước hiệu chuẩn

[ ] Xác định mã thiết bị.
[ ] Xác định model.
[ ] Ghi serial.
[ ] Ghi DN.
[ ] Ghi vật liệu liner.
[ ] Ghi vật liệu điện cực.
[ ] Ghi dải đo.
[ ] Ghi đơn vị.
[ ] Ghi chất lỏng.
[ ] Ghi nhiệt độ.
[ ] Ghi áp suất.
[ ] Kiểm tra nguồn.
[ ] Kiểm tra dây.
[ ] Kiểm tra tiếp địa.
[ ] Kiểm tra ngoại quan.
[ ] Kiểm tra cảnh báo.
[ ] Ghi cấu hình transmitter.
[ ] Ghi totalizer.
[ ] Xác định chuẩn sử dụng.
[ ] Xác định tiêu chí chấp nhận.

20.2. Checklist trong quá trình hiệu chuẩn

[ ] Dòng chảy ổn định.
[ ] Đường ống đầy.
[ ] Không có bọt khí bất thường.
[ ] Áp suất ổn định.
[ ] Nhiệt độ ổn định.
[ ] Chuẩn hoạt động bình thường.
[ ] Ghi thời gian.
[ ] Ghi giá trị chuẩn.
[ ] Ghi giá trị DUT.
[ ] Ghi tín hiệu 4–20 mA.
[ ] Ghi pulse nếu cần.
[ ] Ghi totalizer.
[ ] Thực hiện đo lặp.
[ ] Kiểm tra các điểm đo.

20.3. Checklist sau hiệu chuẩn

[ ] Tính sai số.
[ ] Đánh giá độ lặp.
[ ] So sánh tiêu chí.
[ ] Điều chỉnh nếu cần.
[ ] Đo lại sau điều chỉnh.
[ ] Ghi as found.
[ ] Ghi as left.
[ ] Khôi phục cấu hình.
[ ] Kiểm tra output.
[ ] Kiểm tra totalizer.
[ ] Niêm phong nếu áp dụng.
[ ] Dán tem hiệu chuẩn.
[ ] Lập chứng nhận/biên bản.
[ ] Cập nhật hồ sơ thiết bị.

21. Bảng kỹ thuật tham khảo khi lập kế hoạch hiệu chuẩn

Hạng mục	Nội dung
Đại lượng đo	Lưu lượng thể tích
Thiết bị	Electromagnetic flow meter
Chất lỏng	Chất lỏng dẫn điện
Đường ống	Closed/full pipe
Dải đo	Theo model và ứng dụng
Đầu ra	4–20 mA
Xung	Tùy model
Giao tiếp	RS485/Modbus tùy model
Chuẩn tham chiếu	Gravimetric/volumetric/master meter/prover
Điểm đo	Theo chương trình hiệu chuẩn
Sai số	Tính theo giá trị tham chiếu
Độ không đảm bảo	Theo hệ thống đo
Tiêu chí	Theo yêu cầu kỹ thuật
Hồ sơ	Certificate/report
Truy xuất	Theo chuẩn sử dụng

22. Xây dựng chương trình hiệu chuẩn cho nhà máy

Một nhà máy có hàng trăm flow meter không nên quản lý theo cách “đến hạn thì mang đi hiệu chuẩn”.

Nên xây dựng hệ thống quản lý.

22.1. Phân loại mức độ quan trọng

Có thể chia:

Critical

Thiết bị ảnh hưởng trực tiếp đến:

Sản lượng.
Thanh toán.
Định lượng hóa chất.
An toàn.
Chất lượng sản phẩm.

Important

Thiết bị ảnh hưởng đến điều khiển và giám sát.

General

Thiết bị chỉ dùng để theo dõi.

22.2. Xây dựng chu kỳ theo rủi ro

Ví dụ:

Nhóm	Chu kỳ đề xuất
Critical	6–12 tháng
Important	12 tháng
General	12–24 tháng

Đây chỉ là khung quản lý tham khảo. Chu kỳ thực tế cần được xây dựng từ dữ liệu lịch sử và yêu cầu của hệ thống.

22.3. Sử dụng dữ liệu lịch sử

Nếu thiết bị liên tục có kết quả:

±0,2% → ±0,3% → ±0,4%

có thể xem xét kéo dài hoặc giữ chu kỳ.

Nếu:

±0,4% → ±0,8% → ±1,2%

cần xem xét rút ngắn chu kỳ và tìm nguyên nhân.

23. Hiệu chuẩn đồng hồ lưu lượng điện từ trong hệ thống xử lý nước thải

Đây là một ứng dụng rất phổ biến.

Các vị trí thường gặp:

Nước thải đầu vào.
Nước sau xử lý.
Nước tuần hoàn.
Nước bùn.
Nước cấp hóa chất.
Nước tái sử dụng.
Nước thải sau lọc.
Nước thải trước xả.

23.1. Đặc thù của nước thải

Nước thải thường có:

Cặn.
Chất hữu cơ.
Dầu mỡ.
Bùn.
Khí.
Hóa chất.
Độ dẫn điện biến động.

Vì vậy, việc hiệu chuẩn cần kết hợp với kiểm tra điều kiện vận hành.

23.2. Lưu ý khi đo nước thải

Cần đặc biệt kiểm tra:

Đường ống có đầy không.
Có khí không.
Có bùn lắng không.
Điện cực có bám không.
Liner có mòn không.
Tiếp địa có tốt không.
Lưu lượng có dao động không.

24. Hiệu chuẩn flow meter điện từ trong hệ thống cấp nước

Đối với hệ thống cấp nước, cần chú ý:

Lưu lượng thấp.
Lưu lượng ban đêm.
Áp lực.
Bơm.
Van.
Đường ống.
Rò rỉ.

Một điểm đo có thể chính xác ở 100 m³/h nhưng lại không đáp ứng tốt yêu cầu quản lý nếu hệ thống thường xuyên vận hành ở 5 m³/h.

Do đó, khi xây dựng chương trình hiệu chuẩn cần quan tâm đến dải vận hành thực tế.

25. Hiệu chuẩn trong nhà máy sản xuất

Trong nhà máy, flow meter có thể dùng để:

Đo nước sản xuất.
Đo nước làm mát.
Đo CIP.
Đo hóa chất.
Đo nguyên liệu.
Đo nước RO.
Đo nước DI.
Đo nước thải.

Các điểm đo ảnh hưởng trực tiếp đến định lượng cần được xếp mức độ ưu tiên cao.

26. Hiệu chuẩn và bảo trì đồng hồ lưu lượng điện từ

Hiệu chuẩn không thay thế bảo trì.

Một chương trình tốt cần kết hợp:

Calibration + Preventive Maintenance + Condition Monitoring

26.1. Bảo trì ngoại quan

[ ] Kiểm tra vỏ.
[ ] Kiểm tra cable gland.
[ ] Kiểm tra hộp đấu dây.
[ ] Kiểm tra màn hình.
[ ] Kiểm tra nguồn.

26.2. Bảo trì sensor

[ ] Kiểm tra liner.
[ ] Kiểm tra điện cực.
[ ] Kiểm tra mặt bích.
[ ] Kiểm tra gioăng.
[ ] Kiểm tra dấu hiệu rò rỉ.

26.3. Bảo trì hệ thống điện

[ ] Kiểm tra dây.
[ ] Kiểm tra shield.
[ ] Kiểm tra tiếp địa.
[ ] Kiểm tra nguồn.
[ ] Kiểm tra tín hiệu analog.
[ ] Kiểm tra pulse.
[ ] Kiểm tra communication.

27. Bao lâu nên hiệu chuẩn đồng hồ lưu lượng điện từ một lần?

Không có câu trả lời duy nhất.

Đối với thiết bị thông thường, doanh nghiệp có thể bắt đầu với chu kỳ 12 tháng và sau đó điều chỉnh dựa trên lịch sử sai số.

Các yếu tố cần đánh giá:

Độ quan trọng.
Môi trường.
Chất lỏng.
Độ ổn định.
Lịch sử.
Quy định.
Chi phí.

Nếu thiết bị có xu hướng trôi sai số nhanh, nên rút ngắn chu kỳ.

Nếu thiết bị rất ổn định và rủi ro thấp, có thể đánh giá kéo dài chu kỳ theo quy trình quản lý thiết bị đo của doanh nghiệp.

28. Có cần tháo đồng hồ điện từ để hiệu chuẩn không?

Không phải lúc nào cũng cần.

Có thể thực hiện:

Hiệu chuẩn tại phòng

hoặc

kiểm tra/xác minh tại hiện trường

tùy yêu cầu.

Nếu cần chứng nhận hiệu chuẩn có khả năng truy xuất theo phạm vi cụ thể, cần lựa chọn phương pháp và đơn vị có năng lực phù hợp.

29. Có thể dùng một đồng hồ điện từ khác để làm chuẩn không?

Có thể trong một số hệ thống master meter, nhưng không nên mặc định rằng “một flow meter khác” là chuẩn.

Master meter phải có:

Hồ sơ hiệu chuẩn.
Độ chính xác phù hợp.
Truy xuất.
Dải đo phù hợp.
Độ ổn định.
Điều kiện lắp đặt phù hợp.

Nếu chuẩn có sai số quá lớn so với thiết bị cần kiểm tra, khả năng đánh giá sẽ bị hạn chế.

30. Tại sao đồng hồ hiển thị đúng nhưng PLC hiển thị sai?

Nguyên nhân có thể nằm ở hệ thống tín hiệu.

Kiểm tra:

Giá trị transmitter.
Giá trị mA thực tế.
Scaling PLC.
Đơn vị PLC.
Card analog.
Dây tín hiệu.
Hệ thống SCADA.

Ví dụ:

Transmitter:

50 m³/h

Output:

12 mA

PLC lại hiển thị:

60 m³/h

thì có khả năng scaling PLC không phù hợp.

Không nên chỉnh calibration của sensor trong trường hợp này.

31. Tại sao đồng hồ điện từ bị dao động?

Một số nguyên nhân:

Bọt khí.
Dòng chảy không ổn định.
Đường ống không đầy.
Tiếp địa.
Nhiễu điện.
Điện cực bẩn.
Chất lỏng có độ dẫn điện thay đổi.
Bơm biến tần.
Van điều tiết.
Dòng chảy hai pha.
Cấu hình damping.

31.1. Có nên tăng damping ngay không?

Không nên.

Damping có thể làm giá trị hiển thị ổn định hơn nhưng không giải quyết nguyên nhân vật lý.

Nên xác định nguyên nhân trước.

32. Làm thế nào để biết flow meter điện từ cần sửa chữa?

Có thể xem xét sửa chữa khi:

Không có tín hiệu.
Sai số vượt giới hạn.
Zero bất thường.
Output không tuyến tính.
Transmitter lỗi.
Điện cực lỗi.
Liner hỏng.
Hộp đấu dây bị nước.
Communication lỗi.
Không thể ổn định tín hiệu.

Trước khi thay thiết bị mới, cần xác định lỗi nằm ở:

Sensor → Cable → Transmitter → Power → Installation → Process

33. Khi nào nên thay mới thay vì hiệu chuẩn?

Có thể cân nhắc thay mới nếu:

Sensor bị hư hỏng nghiêm trọng.
Liner không còn khả năng sử dụng.
Điện cực bị ăn mòn nghiêm trọng.
Transmitter đã lỗi nặng.
Không còn linh kiện.
Thiết bị quá cũ.
Không đáp ứng yêu cầu hiện tại.
Chi phí sửa chữa quá cao.
Không đáp ứng yêu cầu đo lường.

Một thiết bị không thể được “hiệu chuẩn bằng cách chỉnh thông số” nếu nguyên nhân thực sự là hư hỏng phần cứng.

34. Mẫu bảng kết quả hiệu chuẩn

STT	Điểm đo	Giá trị chuẩn	Giá trị DUT	Sai số	Đánh giá
1	10%	10,00	10,08	+0,80%	Đạt
2	25%	25,00	25,10	+0,40%	Đạt
3	50%	50,00	50,20	+0,40%	Đạt
4	75%	75,00	74,85	-0,20%	Đạt
5	100%	100,00	100,40	+0,40%	Đạt

Khi sử dụng trong hồ sơ chính thức, tiêu chí “Đạt” phải dựa trên yêu cầu kỹ thuật và decision rule được xác định trước.

35. Mẫu checklist quản lý hồ sơ hiệu chuẩn

[ ] Mã thiết bị.
[ ] Tên thiết bị.
[ ] Hãng.
[ ] Model.
[ ] Serial.
[ ] Vị trí lắp đặt.
[ ] Bộ phận sử dụng.
[ ] Ngày hiệu chuẩn.
[ ] Ngày đến hạn.
[ ] Phương pháp.
[ ] Chuẩn.
[ ] Số chứng chỉ chuẩn.
[ ] Kết quả as found.
[ ] Điều chỉnh.
[ ] Kết quả as left.
[ ] Độ không đảm bảo.
[ ] Tiêu chí chấp nhận.
[ ] Kết luận.
[ ] Người thực hiện.
[ ] Người phê duyệt.

36. Những câu hỏi thường gặp về hiệu chuẩn đồng hồ lưu lượng điện từ

36.1. Hiệu chuẩn đồng hồ lưu lượng điện từ có bắt buộc không?

Tùy mục đích sử dụng và yêu cầu pháp lý, hợp đồng, hệ thống quản lý chất lượng hoặc quy định nội bộ. Không nên mặc định mọi flow meter công nghiệp đều có cùng yêu cầu pháp lý.

36.2. Hiệu chuẩn flow meter điện từ mất bao lâu?

Thời gian phụ thuộc vào:

DN.
Dải đo.
Phương pháp.
Số điểm.
Khả năng tháo lắp.
Tình trạng thiết bị.
Hệ thống chuẩn.

Thiết bị nhỏ và hệ thống ổn định có thể xử lý nhanh hơn thiết bị đường kính lớn hoặc hệ thống cần nhiều bước kiểm tra.

36.3. DN50 có hiệu chuẩn được không?

Có. DN chỉ là kích thước danh nghĩa của đường ống/cảm biến. Phương pháp hiệu chuẩn phải phù hợp với kích thước và dải lưu lượng.

36.4. DN500 có hiệu chuẩn được không?

Có thể, nhưng yêu cầu hệ thống chuẩn và điều kiện lắp đặt cao hơn đáng kể.

36.5. Đồng hồ nước thải có hiệu chuẩn được không?

Có. Đây là một trong những ứng dụng phổ biến của lưu lượng kế điện từ vì nước thải thường có khả năng dẫn điện.

36.6. Có thể hiệu chuẩn mà không tháo đồng hồ không?

Có thể kiểm tra hoặc xác minh tại hiện trường bằng phương pháp phù hợp. Tuy nhiên cần phân biệt giữa kiểm tra tại hiện trường và hiệu chuẩn lưu lượng có truy xuất chuẩn.

36.7. Đồng hồ sai 2% có cần thay không?

Không thể kết luận chỉ dựa trên con số 2%.

Cần biết:

Giới hạn cho phép.
Dải đo.
Vị trí đo.
Mức độ quan trọng.
Nguyên nhân.
Độ không đảm bảo đo.
Khả năng điều chỉnh.

36.8. Đồng hồ điện từ có cần hiệu chuẩn 4–20 mA không?

Nếu 4–20 mA được sử dụng làm tín hiệu đo chính thì nên kiểm tra tính đúng đắn của chuỗi tín hiệu.

36.9. Có cần kiểm tra totalizer không?

Có nếu totalizer được sử dụng để tính tổng lượng chất lỏng.

36.10. Hiệu chuẩn có làm mất dữ liệu totalizer không?

Thông thường không nhất thiết, nhưng thao tác cụ thể phụ thuộc model và cấu hình. Cần ghi lại totalizer trước khi can thiệp.

36.11. Có thể tự hiệu chuẩn flow meter tại nhà máy không?

Có thể thực hiện một số kiểm tra nội bộ nếu nhà máy có hệ thống chuẩn phù hợp. Tuy nhiên, nếu cần kết quả hiệu chuẩn có truy xuất và đáp ứng yêu cầu cụ thể, cần sử dụng phương pháp và năng lực phù hợp.

36.12. Có nên chỉnh zero khi flow meter đang có dòng chảy?

Không nên.

Zero chỉ nên được đánh giá trong điều kiện đáp ứng yêu cầu của nhà sản xuất và hệ thống đo.

36.13. Có phải cứ thay transmitter là phải hiệu chuẩn lại không?

Không phải trong mọi trường hợp, nhưng cần đánh giá lại chuỗi đo sau khi thay transmitter. Nếu transmitter là thành phần ảnh hưởng đến kết quả đo, cần thực hiện kiểm tra hoặc hiệu chuẩn phù hợp.

36.14. Có thể dùng đồng hồ clamp-on để kiểm tra flow meter điện từ không?

Có thể sử dụng như một phương pháp so sánh tại hiện trường trong những điều kiện phù hợp, nhưng độ tin cậy của phép so sánh phụ thuộc vào loại clamp-on, vị trí lắp đặt, điều kiện đường ống và đặc tính chất lỏng.

Không nên mặc định kết quả clamp-on là giá trị chuẩn tuyệt đối.

37. Quy trình xử lý khi đồng hồ không đạt hiệu chuẩn

Khi flow meter không đạt, không nên lập tức thay mới.

Có thể thực hiện quy trình:

Không đạt → Phân tích nguyên nhân → Kiểm tra lắp đặt → Kiểm tra điện → Kiểm tra sensor → Kiểm tra transmitter → Điều chỉnh nếu phù hợp → Hiệu chuẩn lại → Đánh giá lịch sử dữ liệu.

37.1. Nếu lỗi do lắp đặt

Xử lý:

Chỉnh vị trí.
Xử lý đường ống.
Kiểm tra đầy ống.
Xử lý khí.
Kiểm tra tiếp địa.

37.2. Nếu lỗi do sensor

Xử lý:

Vệ sinh điện cực.
Kiểm tra liner.
Kiểm tra điện cực.
Kiểm tra cách điện.
Kiểm tra dây.

37.3. Nếu lỗi do transmitter

Xử lý:

Kiểm tra nguồn.
Kiểm tra board.
Kiểm tra cấu hình.
Kiểm tra output.
Sửa chữa hoặc thay thế.

38. Lưu ý đối với kỹ sư khi đánh giá chứng chỉ hiệu chuẩn

Một chứng chỉ tốt không chỉ cần có tên thiết bị.

Nên kiểm tra:

Mã thiết bị.
Serial.
Dải đo.
Phương pháp.
Chuẩn.
Đơn vị.
Điều kiện.
Kết quả.
Sai số.
Độ không đảm bảo.
Tiêu chí đánh giá.
Ngày hiệu chuẩn.
Thông tin phòng hiệu chuẩn.
Phạm vi năng lực nếu cần.

Không nên đánh giá chất lượng của một kết quả hiệu chuẩn chỉ dựa vào việc chứng chỉ có đóng dấu hay có tem hay không.

39. Cách lựa chọn đơn vị hiệu chuẩn đồng hồ lưu lượng điện từ

Doanh nghiệp nên đánh giá tối thiểu:

39.1. Năng lực kỹ thuật

Đơn vị có:

Hệ thống chuẩn phù hợp?
Dải DN phù hợp?
Dải lưu lượng phù hợp?
Phương pháp rõ ràng?
Kỹ thuật viên có năng lực?

39.2. Truy xuất chuẩn

Cần xác định chuẩn sử dụng có khả năng truy xuất đến chuẩn quốc gia/quốc tế hoặc hệ thống truy xuất phù hợp hay không.

39.3. Phạm vi công nhận

Nếu yêu cầu chứng nhận theo ISO/IEC 17025, cần kiểm tra phạm vi công nhận thực tế thay vì chỉ nhìn logo.

39.4. Khả năng hiệu chuẩn tại hiện trường

Đối với flow meter DN lớn, khả năng làm việc tại nhà máy có thể mang lại lợi ích lớn.

40. Xu hướng quản lý hiệu chuẩn flow meter trong nhà máy hiện đại

Trong các nhà máy hiện đại, quản lý thiết bị đo đang chuyển từ cách:

“Đến hạn thì hiệu chuẩn”

sang:

“Quản lý theo rủi ro và dữ liệu”

Hệ thống có thể lưu:

Lịch sử hiệu chuẩn.
Sai số.
Lịch sử bảo trì.
Lỗi.
Thời gian hoạt động.
Môi trường.
Xu hướng drift.

Từ đó, doanh nghiệp có thể xây dựng mô hình bảo trì dự đoán.

40.1. Digital calibration record

Thay vì chỉ lưu chứng chỉ PDF, doanh nghiệp có thể quản lý:

Asset ID.
Calibration date.
Due date.
As found.
As left.
Error trend.
Technician.
Certificate number.

40.2. QR code quản lý thiết bị

Mỗi flow meter có thể gắn QR code dẫn tới:

Hồ sơ thiết bị.
Lịch sử hiệu chuẩn.
Lịch sử sửa chữa.
Catalogue.
Manual.
Bản vẽ.
Thông số cài đặt.

Điều này đặc biệt hữu ích đối với nhà máy có số lượng thiết bị đo lớn.

41. Các chỉ số nên theo dõi sau hiệu chuẩn

Kỹ sư có thể xây dựng KPI:

Calibration compliance rate

Tỷ lệ thiết bị hiệu chuẩn đúng hạn.

Out-of-tolerance rate

Tỷ lệ thiết bị vượt giới hạn.

Average error

Sai số trung bình.

Drift rate

Tốc độ thay đổi sai số qua các kỳ.

Repeatability

Khả năng lặp lại.

Các KPI này giúp chuyển công tác hiệu chuẩn từ hoạt động giấy tờ thành một phần của quản lý hiệu suất thiết bị.

42. Ví dụ phân tích một đồng hồ lưu lượng điện từ DN100

Giả sử:

DN100.
Range: 0–100 m³/h.
Chất lỏng: nước.
Output: 4–20 mA.
Độ chính xác nhà sản xuất công bố: tùy model.
Điểm vận hành thông thường: 50 m³/h.

Kết quả:

Điểm	Chuẩn	Đo	Sai số
10	10,00	10,12	+1,20%
25	25,00	25,15	+0,60%
50	50,00	50,20	+0,40%
75	75,00	74,95	-0,07%
100	100,00	100,30	+0,30%

Nếu thiết bị được sử dụng chủ yếu ở 50–75 m³/h thì kết quả ở vùng vận hành chính đặc biệt quan trọng.

Không nên chỉ lấy giá trị sai số lớn nhất ở 10 m³/h để kết luận thiết bị không phù hợp mà không xem xét yêu cầu kỹ thuật và dải vận hành.

43. Hiệu chuẩn và kiểm soát sai số trong hệ thống đo nước

Đối với nhà máy, tổng sai số của hệ thống không chỉ đến từ flow meter.

Có thể bao gồm:

Sensor + Transmitter + Signal + PLC + SCADA + Totalizer

Do đó, nếu mục tiêu là kiểm soát tổng lượng nước, cần đánh giá toàn bộ chuỗi.

Ví dụ:

Flow meter:

+0,5%

Analog:

+0,2%

PLC scaling:

+0,3%

thì hệ thống có thể tạo ra sai lệch tổng thể đáng kể tùy cách các sai số kết hợp.

44. Những lưu ý đặc biệt đối với hệ thống nước thải

Trong nước thải, điều kiện đo thường không lý tưởng.

Do đó:

Ưu tiên vị trí đường ống đầy.
Hạn chế khí.
Kiểm tra cặn.
Kiểm tra điện cực.
Kiểm tra tiếp địa.
Kiểm tra độ ổn định dòng.
Kiểm tra bơm.
Kiểm tra van.
Ghi lại điều kiện vận hành khi hiệu chuẩn.

Một kết quả sai không nhất thiết có nghĩa sensor hỏng.

Có thể hệ thống đang tạo ra điều kiện đo không phù hợp.

45. Những lưu ý đặc biệt đối với hóa chất

Khi sử dụng flow meter điện từ cho hóa chất, cần đánh giá:

Độ dẫn điện.
Nồng độ.
Nhiệt độ.
Áp suất.
Tính ăn mòn.
Vật liệu điện cực.
Vật liệu liner.

Ví dụ với axit hoặc kiềm mạnh, việc lựa chọn vật liệu điện cực và liner có thể quan trọng hơn bản thân thao tác hiệu chuẩn.

46. Vì sao hiệu chuẩn phải gắn với ứng dụng thực tế?

Một flow meter có thể được nhà sản xuất công bố độ chính xác cao trong điều kiện nhất định.

Nhưng khi đưa vào nhà máy, điều kiện có thể khác:

Dòng chảy dao động.
Đường ống không đầy.
Nhiệt độ thay đổi.
Độ dẫn điện thay đổi.
Có bọt khí.
Lắp gần co.
Gần bơm.
Nhiễu điện.

Do đó, hiệu chuẩn và kiểm tra thực tế giúp doanh nghiệp hiểu độ chính xác của toàn bộ hệ thống đo trong điều kiện vận hành, thay vì chỉ nhìn thông số catalogue.

47. Quy trình quản lý thiết bị đo đề xuất cho nhà máy

Một quy trình hoàn chỉnh có thể gồm:

Giai đoạn 1: Đăng ký thiết bị

Mỗi flow meter có mã tài sản riêng.

Giai đoạn 2: Phân loại

Xác định mức độ quan trọng.

Giai đoạn 3: Thiết lập tiêu chí

Xác định giới hạn chấp nhận.

Giai đoạn 4: Hiệu chuẩn ban đầu

Ghi nhận trạng thái as found.

Giai đoạn 5: Điều chỉnh

Chỉ thực hiện khi cần.

Giai đoạn 6: Hiệu chuẩn sau điều chỉnh

Ghi nhận as left.

Giai đoạn 7: Phê duyệt

Đánh giá kết quả.

Giai đoạn 8: Dán tem

Thể hiện trạng thái.

Giai đoạn 9: Theo dõi

Theo dõi sai số theo thời gian.

Giai đoạn 10: Cải tiến

Điều chỉnh chu kỳ dựa trên dữ liệu.

48. Checklist tổng hợp dành cho kỹ sư nhà máy

Trước khi hiệu chuẩn

[ ] Xác định thiết bị.
[ ] Kiểm tra hồ sơ.
[ ] Xác định yêu cầu.
[ ] Xác định tiêu chí.
[ ] Kiểm tra cấu hình.
[ ] Kiểm tra sensor.
[ ] Kiểm tra transmitter.
[ ] Kiểm tra nguồn.
[ ] Kiểm tra tiếp địa.
[ ] Kiểm tra đường ống.
[ ] Kiểm tra dòng chảy.

Trong khi hiệu chuẩn

[ ] Ổn định hệ thống.
[ ] Kiểm tra zero.
[ ] Kiểm tra điểm thấp.
[ ] Kiểm tra điểm trung bình.
[ ] Kiểm tra điểm cao.
[ ] Ghi giá trị chuẩn.
[ ] Ghi giá trị DUT.
[ ] Ghi output.
[ ] Đo lặp.
[ ] Ghi điều kiện.

Sau hiệu chuẩn

[ ] Tính sai số.
[ ] Đánh giá độ lặp.
[ ] Đánh giá tiêu chí.
[ ] Đánh giá độ không đảm bảo.
[ ] Điều chỉnh nếu cần.
[ ] Hiệu chuẩn lại.
[ ] Khôi phục cấu hình.
[ ] Kiểm tra output.
[ ] Kiểm tra totalizer.
[ ] Hoàn thiện hồ sơ.

49. FAQ chuyên sâu về hiệu chuẩn đồng hồ lưu lượng điện từ

Hiệu chuẩn đồng hồ lưu lượng điện từ có giống kiểm định không?

Không hoàn toàn. Hiệu chuẩn tập trung vào việc xác định đặc tính đo và quan hệ giữa giá trị chỉ thị với giá trị tham chiếu. Kiểm định có thể gắn với yêu cầu pháp lý tùy đối tượng.

Có thể hiệu chuẩn ngay trên đường ống đang vận hành không?

Có thể thực hiện các phương pháp kiểm tra hoặc so sánh tại hiện trường nếu điều kiện cho phép. Tuy nhiên, phương pháp phải được xác định rõ và phù hợp với mục tiêu cần đạt.

Flow meter nước thải có cần tháo ra hiệu chuẩn không?

Không nhất thiết. Có thể lựa chọn phương pháp tại hiện trường nếu đáp ứng yêu cầu. Nhưng nếu cần hiệu chuẩn trong điều kiện kiểm soát tốt hơn, có thể tháo thiết bị đưa đến hệ thống chuẩn.

Sai số bao nhiêu thì cần chỉnh?

Phải căn cứ vào tiêu chí chấp nhận của ứng dụng, không nên dùng một con số chung cho mọi thiết bị.

Đồng hồ điện từ bị sai số có phải do sensor không?

Không. Nguyên nhân có thể nằm ở sensor, transmitter, dây tín hiệu, tiếp địa, đường ống, bọt khí, cấu hình hoặc điều kiện chất lỏng.

Có cần hiệu chuẩn khi thay điện cực không?

Nên đánh giá lại tình trạng đo sau khi sửa chữa hoặc thay thế bộ phận ảnh hưởng đến phép đo. Mức độ kiểm tra/hiệu chuẩn phụ thuộc vào cấu hình thiết bị và yêu cầu quản lý.

Có cần hiệu chuẩn sau khi tháo đồng hồ không?

Nếu việc tháo lắp có khả năng ảnh hưởng đến điều kiện đo hoặc cấu hình, nên thực hiện kiểm tra phù hợp trước khi đưa trở lại vận hành.

Có thể dùng clamp-on để xác định đồng hồ điện từ có chính xác không?

Có thể dùng như một phương pháp so sánh trong điều kiện thích hợp, nhưng phải đánh giá độ chính xác của clamp-on và điều kiện lắp đặt trước khi dùng kết quả làm cơ sở kết luận.

Tại sao flow meter mới cũng cần kiểm tra?

Thông số catalogue không thay thế việc xác nhận thiết bị trong hệ thống cụ thể. Với các điểm đo quan trọng, kiểm tra đầu vào giúp thiết lập trạng thái ban đầu.

Hiệu chuẩn có giúp đồng hồ chính xác hơn không?

Bản thân hiệu chuẩn chủ yếu xác định đặc tính đo. Nếu phát hiện sai lệch và quy trình cho phép điều chỉnh, sau đó hiệu chuẩn lại có thể đưa thiết bị về trạng thái phù hợp hơn.

Có nên hiệu chuẩn mỗi năm không?

Một năm là chu kỳ thường được nhiều doanh nghiệp sử dụng làm điểm bắt đầu, nhưng chu kỳ tối ưu cần dựa trên rủi ro, lịch sử sai số và yêu cầu của ứng dụng.

50. Kết luận

Hiệu chuẩn đồng hồ lưu lượng điện từ là một hoạt động quan trọng trong quản lý thiết bị đo của nhà máy, hệ thống cấp nước, xử lý nước thải, khu công nghiệp và các dây chuyền sản xuất sử dụng lưu lượng kế để kiểm soát quá trình.

Một quy trình hiệu chuẩn chuyên nghiệp không chỉ đơn giản là đọc giá trị trên màn hình rồi dán tem. Cần đánh giá toàn bộ chuỗi đo từ:

Điều kiện dòng chảy → Sensor → Điện cực → Liner → Transmitter → Output → PLC/SCADA → Totalizer → Chuẩn tham chiếu → Sai số → Độ không đảm bảo đo → Tiêu chí chấp nhận.

ISO 20456:2017 hiện là một tài liệu quan trọng liên quan đến việc sử dụng lưu lượng kế điện từ công nghiệp cho chất lỏng dẫn điện trong đường ống kín và đầy. (ISO)

Đối với các doanh nghiệp có hệ thống đo quan trọng, nên xây dựng chương trình quản lý theo hướng:

Hiệu chuẩn định kỳ + bảo trì phòng ngừa + theo dõi xu hướng sai số + đánh giá rủi ro + quản lý hồ sơ.

Đặc biệt, không nên xem hiệu chuẩn là một thủ tục giấy tờ. Dữ liệu hiệu chuẩn có thể được sử dụng để phát hiện hiện tượng drift, đánh giá tình trạng thiết bị, tối ưu chu kỳ bảo trì và giảm rủi ro sai số trong toàn bộ hệ thống đo.

Khi lựa chọn đơn vị thực hiện, doanh nghiệp nên quan tâm đến năng lực kỹ thuật, dải đo, đường kính thiết bị, phương pháp hiệu chuẩn, chuẩn tham chiếu, khả năng truy xuất, độ không đảm bảo đo và phạm vi công nhận nếu chứng nhận theo ISO/IEC 17025 là yêu cầu của dự án.

Với những điểm đo có ảnh hưởng trực tiếp đến chi phí nước, sản lượng, định lượng hóa chất, chất lượng sản phẩm hoặc quyết toán, việc quản lý chặt chẽ tình trạng hiệu chuẩn của đồng hồ lưu lượng điện từ là một phần quan trọng của hệ thống quản lý vận hành và đo lường của nhà máy.

THÔNG TIN LIÊN HỆ

Hotline/zalo: 0976.677.684 (Thu Hà)
Email: thuha@vltco.vn hoặc thuhagl2901@gmail.com
Website: thietbidoluuluong.com
