Bảo trì đồng hồ lưu lượng điện từ: Quy trình, tiêu chuẩn và kinh nghiệm giúp thiết bị hoạt động bền bỉ

Đồng hồ lưu lượng điện từ là thiết bị đo lưu lượng được ứng dụng rộng rãi trong các ngành cấp nước, xử lý nước thải, thực phẩm, đồ uống, hóa chất, dược phẩm, giấy, nhiệt điện và nhiều lĩnh vực công nghiệp khác. Nhờ khả năng đo lưu lượng với độ chính xác cao, không có bộ phận chuyển động và ít chịu ảnh hưởng bởi áp suất hay nhiệt độ, loại đồng hồ này ngày càng trở thành lựa chọn hàng đầu trong các hệ thống tự động hóa hiện đại.

Tuy nhiên, bất kỳ thiết bị đo lường nào cũng sẽ bị ảnh hưởng bởi điều kiện vận hành thực tế. Sau thời gian dài sử dụng, điện cực có thể bị bám cặn, lớp lót bị lão hóa, bộ chuyển đổi chịu tác động của nhiệt độ và độ ẩm, trong khi hệ thống dây tín hiệu có thể bị oxy hóa hoặc lỏng đầu nối. Nếu không được bảo trì đúng định kỳ, đồng hồ sẽ xuất hiện các hiện tượng như đo sai lưu lượng, báo lỗi Empty Pipe, mất tín hiệu 4–20 mA, nhiễu tín hiệu hoặc thậm chí ngừng hoạt động hoàn toàn.

Đối với các nhà máy sản xuất liên tục, chỉ một đồng hồ lưu lượng gặp sự cố cũng có thể làm gián đoạn toàn bộ dây chuyền, gây thất thoát nguyên liệu, tăng chi phí sản xuất và ảnh hưởng đến chất lượng sản phẩm. Chính vì vậy, việc xây dựng kế hoạch bảo trì đồng hồ lưu lượng điện từ không chỉ giúp kéo dài tuổi thọ thiết bị mà còn đảm bảo hệ thống vận hành ổn định, giảm thiểu thời gian dừng máy và tối ưu hiệu quả đầu tư.

Trong bài viết này, Công ty TNHH VLT sẽ chia sẻ đầy đủ kiến thức về quy trình bảo trì đồng hồ lưu lượng điện từ, các tiêu chuẩn kỹ thuật, checklist kiểm tra, hướng dẫn vệ sinh, kinh nghiệm thực tế của kỹ sư hiện trường và những lưu ý quan trọng giúp doanh nghiệp khai thác tối đa hiệu quả của thiết bị.

Đồng hồ lưu lượng điện từ có cần bảo trì không?

Đây là câu hỏi được rất nhiều khách hàng đặt ra khi lựa chọn thiết bị đo lưu lượng. Không ít người cho rằng đồng hồ lưu lượng điện từ không có bộ phận cơ khí chuyển động nên sẽ không cần bảo trì. Tuy nhiên, quan điểm này chưa hoàn toàn chính xác.

Mặc dù không có cánh quạt, bánh răng hay ổ bi như các loại đồng hồ cơ, nhưng đồng hồ lưu lượng điện từ vẫn bao gồm nhiều bộ phận điện tử và cảm biến tiếp xúc trực tiếp với lưu chất. Các bộ phận này chịu tác động liên tục của môi trường vận hành và sẽ suy giảm hiệu suất theo thời gian nếu không được kiểm tra, vệ sinh và hiệu chuẩn định kỳ.

Vai trò của công tác bảo trì

Bảo trì không đơn thuần là vệ sinh thiết bị mà còn là quá trình kiểm tra tổng thể nhằm đánh giá tình trạng hoạt động của đồng hồ, phát hiện sớm các dấu hiệu bất thường và xử lý trước khi xảy ra hư hỏng nghiêm trọng.

Một chương trình bảo trì khoa học sẽ giúp doanh nghiệp:

• Duy trì độ chính xác của phép đo.
• Hạn chế tối đa các sự cố bất ngờ.
• Giảm chi phí sửa chữa lớn.
• Kéo dài tuổi thọ của thiết bị.
• Đảm bảo dây chuyền sản xuất hoạt động liên tục.

Đối với các hệ thống sản xuất có yêu cầu định lượng nguyên liệu chính xác như thực phẩm, nước giải khát hoặc hóa chất, bảo trì còn giúp đảm bảo chất lượng sản phẩm và giảm thất thoát nguyên liệu.

Vì sao đồng hồ điện từ vẫn cần được kiểm tra định kỳ?

Trong quá trình vận hành, đồng hồ lưu lượng điện từ phải làm việc trong nhiều điều kiện khác nhau.

Ví dụ:

• Nước sạch có hàm lượng khoáng cao.
• Nước thải chứa bùn và cặn.
• Hóa chất có tính ăn mòn.
• Dung dịch có nhiệt độ cao.
• Lưu chất chứa nhiều hạt rắn.

Những yếu tố này đều có thể làm giảm chất lượng tín hiệu đo theo thời gian.

Ngoài ra, các yếu tố như rung động cơ học, nhiễu điện từ, nguồn điện không ổn định hoặc độ ẩm cao cũng ảnh hưởng trực tiếp đến bộ chuyển đổi tín hiệu.

Những rủi ro khi không bảo trì định kỳ

Việc bỏ qua công tác bảo trì có thể dẫn đến nhiều hậu quả nghiêm trọng.

Sai số đo tăng dần

Đây là hiện tượng phổ biến nhất.

Ban đầu sai số chỉ ở mức rất nhỏ nên người vận hành khó phát hiện.

Sau thời gian dài, sai số có thể tăng lên vài phần trăm, làm ảnh hưởng đến:

• Định lượng nguyên liệu.
• Kiểm soát sản xuất.
• Tính toán tiêu hao.
• Cân bằng vật chất.

Đồng hồ báo lỗi liên tục

Một số lỗi thường xuất hiện khi thiết bị không được bảo trì gồm:

• Empty Pipe.
• Sensor Error.
• Ground Error.
• Flow Error.
• Analog Output Error.

Phần lớn các lỗi này đều có thể phòng tránh bằng việc kiểm tra định kỳ.

Chi phí sửa chữa tăng cao

Nếu điện cực chỉ bị bám cặn nhưng không được vệ sinh, sau thời gian dài có thể dẫn đến ăn mòn.

Nếu đầu nối bị oxy hóa nhưng không được xử lý, hơi ẩm có thể xâm nhập vào bo mạch.

Những hư hỏng nhỏ ban đầu sẽ phát triển thành các sự cố lớn với chi phí sửa chữa cao hơn rất nhiều.

Dừng toàn bộ dây chuyền sản xuất

Đối với các nhà máy sản xuất liên tục, việc một đồng hồ lưu lượng ngừng hoạt động có thể khiến:

• PLC không nhận tín hiệu.
• Van điều khiển không hoạt động.
• Bơm dừng.
• Hệ thống CIP gián đoạn.
• Dây chuyền phải tạm ngừng.

Chi phí do dừng sản xuất thường cao hơn rất nhiều so với chi phí bảo trì định kỳ.

Những ngành đặc biệt cần bảo trì thường xuyên

Không phải tất cả các hệ thống đều có chu kỳ bảo trì giống nhau.

Một số ngành cần kiểm tra thường xuyên hơn gồm:

Ngành xử lý nước thải

Nước thải chứa nhiều:

• Bùn.
• Cặn.
• Chất hữu cơ.
• Chất rắn lơ lửng.

Điện cực rất dễ bị bám bẩn.

Ngành hóa chất

Một số hóa chất có khả năng:

• Ăn mòn điện cực.
• Làm lão hóa lớp lót.
• Gây hỏng gioăng làm kín.

Do đó cần kiểm tra thường xuyên hơn so với nước sạch.

Ngành thực phẩm và đồ uống

Các hệ thống sản xuất thực phẩm yêu cầu:

• Độ chính xác cao.
• Đảm bảo vệ sinh.
• Không được nhiễm bẩn.

Đồng hồ cần được bảo trì kết hợp với quy trình vệ sinh CIP hoặc SIP theo kế hoạch của nhà máy.

Ngành dược phẩm

Đây là lĩnh vực có yêu cầu khắt khe nhất.

Ngoài việc bảo trì, thiết bị còn phải được hiệu chuẩn định kỳ theo quy định của hệ thống quản lý chất lượng.

Lợi ích của việc bảo trì đồng hồ lưu lượng điện từ

Nhiều doanh nghiệp chỉ quan tâm đến việc sửa chữa khi thiết bị xảy ra sự cố. Tuy nhiên, một chương trình bảo trì định kỳ mang lại nhiều lợi ích hơn rất nhiều so với việc xử lý sau khi hỏng hóc đã xảy ra.

Duy trì độ chính xác của phép đo

Độ chính xác là yếu tố quan trọng nhất của một đồng hồ lưu lượng.

Nếu điện cực bị bám cặn hoặc lớp lót bị xuống cấp, tín hiệu thu được sẽ không còn chính xác.

Việc vệ sinh và kiểm tra định kỳ giúp duy trì sai số trong giới hạn cho phép của nhà sản xuất.

Gia tăng tuổi thọ thiết bị

Một đồng hồ lưu lượng điện từ được bảo trì đúng cách có thể hoạt động ổn định từ 10 đến 20 năm.

Trong khi đó, những thiết bị không được kiểm tra định kỳ thường phát sinh hư hỏng chỉ sau vài năm sử dụng.

Giảm chi phí sửa chữa

Chi phí vệ sinh và kiểm tra định kỳ thường chỉ bằng một phần rất nhỏ so với chi phí thay bộ chuyển đổi hoặc thay cảm biến.

Việc phát hiện sớm các dấu hiệu bất thường sẽ giúp doanh nghiệp xử lý trước khi hư hỏng lan rộng.

Giảm thời gian dừng máy

Bảo trì theo kế hoạch cho phép doanh nghiệp chủ động bố trí thời gian kiểm tra vào các kỳ bảo dưỡng nhà máy.

Điều này giúp tránh tình trạng phải dừng dây chuyền đột xuất do sự cố ngoài ý muốn.

Đảm bảo chất lượng sản phẩm

Trong các ngành như thực phẩm, đồ uống, hóa chất và dược phẩm, sai số lưu lượng có thể dẫn đến:

• Sai tỷ lệ phối trộn.
• Hao hụt nguyên liệu.
• Chất lượng sản phẩm không đồng đều.
• Không đạt tiêu chuẩn kiểm soát chất lượng.

Một đồng hồ được bảo trì đúng cách sẽ giúp quá trình sản xuất luôn ổn định và chính xác.

Những nguyên nhân khiến đồng hồ lưu lượng điện từ xuống cấp

Tuổi thọ của đồng hồ lưu lượng điện từ không chỉ phụ thuộc vào chất lượng sản phẩm mà còn chịu ảnh hưởng rất lớn từ điều kiện vận hành, môi trường làm việc và chế độ bảo trì. Trên thực tế, nhiều thiết bị có thể hoạt động ổn định hơn 15 năm nếu được lắp đặt và bảo dưỡng đúng cách. Ngược lại, cũng có những trường hợp chỉ sau vài năm sử dụng đã phát sinh nhiều lỗi do môi trường làm việc khắc nghiệt hoặc thiếu kiểm tra định kỳ.

Hiểu rõ các nguyên nhân khiến thiết bị xuống cấp sẽ giúp doanh nghiệp xây dựng kế hoạch bảo trì phù hợp và chủ động phòng ngừa sự cố.

Môi trường làm việc có độ ẩm cao

Độ ẩm là một trong những tác nhân gây hư hỏng phổ biến đối với các thiết bị điện tử.

Khi đồng hồ được lắp đặt tại:

• Trạm bơm ngoài trời.
• Nhà máy xử lý nước.
• Hệ thống nước thải.
• Khu vực thường xuyên rửa thiết bị.

hơi nước có thể xâm nhập vào bộ chuyển đổi nếu các đầu cáp hoặc nắp hộp điện không được siết kín.

Sau thời gian dài, hiện tượng ngưng tụ hơi nước sẽ gây:

• Oxy hóa bo mạch.
• Chập mạch.
• Ăn mòn đầu nối.
• Mất tín hiệu.
• Hỏng màn hình hiển thị.

Để hạn chế tình trạng này, cần thường xuyên kiểm tra gioăng chống nước, đầu siết cáp và cấp bảo vệ IP của thiết bị.

Hóa chất ăn mòn

Trong ngành hóa chất, đồng hồ lưu lượng thường phải làm việc với các lưu chất có tính ăn mòn mạnh như:

• Axit sulfuric.
• Axit hydrochloric.
• Natri hydroxit.
• Clo.
• Dung dịch tẩy rửa.

Nếu lựa chọn sai vật liệu điện cực hoặc lớp lót, các bộ phận tiếp xúc trực tiếp với lưu chất sẽ bị ăn mòn nhanh chóng.

Khi bảo trì, kỹ thuật viên cần kiểm tra:

• Điện cực có bị mòn hay không.
• Lớp lót có bị phồng hoặc nứt không.
• Gioăng làm kín có bị lão hóa không.

Cặn bẩn bám trên điện cực

Điện cực là bộ phận trực tiếp thu tín hiệu điện áp cảm ứng.

Sau một thời gian sử dụng, bề mặt điện cực có thể bị bao phủ bởi:

• Cặn đá vôi.
• Oxit sắt.
• Bùn.
• Cặn hữu cơ.
• Đường kết tinh.
• Protein.

Khi lớp cặn ngày càng dày, tín hiệu thu được sẽ yếu hơn, dẫn đến sai số đo tăng dần.

Đây là nguyên nhân phổ biến nhất khiến đồng hồ vẫn hoạt động nhưng kết quả đo không còn chính xác.

Nhiệt độ vận hành quá cao

Mỗi model đồng hồ đều có giới hạn nhiệt độ làm việc.

Nếu lưu chất thường xuyên vượt quá giới hạn này, các bộ phận như:

• Lớp lót PTFE.
• Gioăng cao su.
• Cáp tín hiệu.
• Bo mạch điện tử.

sẽ bị lão hóa nhanh hơn bình thường.

Đối với các hệ thống sử dụng hơi nóng hoặc nước nóng, cần kiểm tra nhiệt độ vận hành thực tế để đảm bảo phù hợp với thông số của nhà sản xuất.

Rung động cơ học

Rung động liên tục từ:

• Máy bơm.
• Máy nén khí.
• Động cơ công suất lớn.
• Đường ống chịu va đập.

có thể làm:

• Lỏng đầu nối.
• Nứt bo mạch.
• Hỏng màn hình.
• Đứt dây tín hiệu bên trong.

Nếu không được xử lý kịp thời, thiết bị sẽ hoạt động chập chờn hoặc mất tín hiệu hoàn toàn.

Nguồn điện không ổn định

Nguồn điện dao động là nguyên nhân gây hư hỏng phổ biến đối với bộ chuyển đổi.

Một số hiện tượng thường gặp gồm:

• Sụt áp.
• Quá áp.
• Mất pha.
• Sét lan truyền.
• Nhiễu từ biến tần.

Các sự cố này có thể làm hỏng:

• Bộ nguồn.
• IC xử lý.
• Mạch Analog.
• Cổng truyền thông.

Do đó, tại các khu vực có nguồn điện không ổn định, nên trang bị thêm thiết bị chống sét lan truyền và bộ ổn áp.

Lắp đặt không đúng kỹ thuật

Đây là nguyên nhân chiếm tỷ lệ rất lớn trong các trường hợp đồng hồ hoạt động không ổn định.

Một số lỗi lắp đặt thường gặp gồm:

• Lắp ngược chiều dòng chảy.
• Không nối đất.
• Đặt đồng hồ tại vị trí cao nhất của đường ống.
• Thiếu đoạn ống thẳng.
• Lắp ngay sau máy bơm hoặc van điều khiển.
• Đường ống không luôn đầy chất lỏng.

Những lỗi này có thể gây ra các hiện tượng như:

• Báo Empty Pipe.
• Lưu lượng dao động.
• Sai số lớn.
• Nhiễu tín hiệu.

Khi nào cần bảo trì đồng hồ lưu lượng điện từ?

Việc xác định đúng thời điểm bảo trì giúp doanh nghiệp chủ động trong công tác quản lý thiết bị và hạn chế các sự cố ngoài kế hoạch.

Bảo trì theo chu kỳ thời gian

Đây là phương pháp phổ biến nhất.

Thông thường:

Điều kiện sử dụng	Chu kỳ bảo trì
Nước sạch	12 tháng/lần
Nước sinh hoạt	12 tháng/lần
Nước thải	6 tháng/lần
Thực phẩm	6 tháng/lần
Nước giải khát	6 tháng/lần
Hóa chất	3–6 tháng/lần
Dược phẩm	3–6 tháng/lần

Chu kỳ trên chỉ mang tính tham khảo và có thể điều chỉnh tùy theo điều kiện thực tế.

Bảo trì theo số giờ vận hành

Đối với các nhà máy hoạt động liên tục 24/7, việc bảo trì nên dựa trên số giờ làm việc của thiết bị.

Ví dụ:

• Sau 4.000 giờ hoạt động.
• Sau 6.000 giờ hoạt động.
• Sau 8.000 giờ hoạt động.

Phương pháp này giúp phản ánh chính xác mức độ sử dụng của đồng hồ hơn so với chỉ dựa vào thời gian.

Bảo trì theo điều kiện môi trường

Nếu đồng hồ được lắp đặt tại:

• Khu vực có độ ẩm cao.
• Môi trường hóa chất.
• Ngoài trời.
• Khu vực nhiều rung động.

thì cần rút ngắn chu kỳ bảo trì để kịp thời phát hiện các dấu hiệu xuống cấp.

Bảo trì khi xuất hiện dấu hiệu bất thường

Không nên chờ đến lịch bảo trì nếu thiết bị đã xuất hiện các hiện tượng như:

• Lưu lượng dao động bất thường.
• Đồng hồ báo lỗi.
• Màn hình hiển thị không ổn định.
• Mất tín hiệu 4–20 mA.
• PLC không nhận dữ liệu.
• Sai số tăng đột ngột.

Trong các trường hợp này, cần kiểm tra ngay để tránh hư hỏng lan rộng.

Chuẩn bị trước khi bảo trì đồng hồ lưu lượng điện từ

Một quy trình bảo trì chuyên nghiệp luôn bắt đầu bằng khâu chuẩn bị. Điều này giúp đảm bảo an toàn cho người thực hiện, tránh ảnh hưởng đến dây chuyền sản xuất và nâng cao hiệu quả công việc.

Chuẩn bị tài liệu kỹ thuật

Trước khi tiến hành bảo trì, cần chuẩn bị:

• Bản vẽ hệ thống đường ống.
• Sơ đồ đấu dây điện.
• Catalogue của thiết bị.
• Hướng dẫn sử dụng.
• Hồ sơ hiệu chuẩn gần nhất.
• Biên bản bảo trì trước đó.

Những tài liệu này giúp kỹ thuật viên nhanh chóng xác định cấu hình và lịch sử hoạt động của đồng hồ.

Chuẩn bị dụng cụ

Một số dụng cụ cần thiết gồm:

• Đồng hồ đo điện đa năng.
• Ampe kìm.
• Máy đo điện trở cách điện.
• Bộ dụng cụ tháo lắp.
• Cọ mềm.
• Khăn không xơ.
• Dung dịch vệ sinh chuyên dụng.
• Máy tính có phần mềm cấu hình (nếu cần).

Đảm bảo an toàn trước khi thao tác

Trước khi tháo thiết bị, cần thực hiện đầy đủ các bước an toàn:

• Ngắt nguồn điện cấp.
• Khóa van hai đầu đường ống.
• Xả hết áp suất trong hệ thống.
• Đợi nhiệt độ lưu chất giảm về mức an toàn (nếu làm việc với chất lỏng nóng).
• Treo biển cảnh báo bảo trì để tránh người khác vô tình cấp điện hoặc vận hành hệ thống.

Việc tuân thủ quy trình an toàn không chỉ bảo vệ người thực hiện mà còn tránh làm hư hỏng thiết bị trong quá trình bảo trì.

Quy trình bảo trì đồng hồ lưu lượng điện từ theo tiêu chuẩn kỹ thuật

Quy trình bảo trì đồng hồ lưu lượng điện từ cần được thực hiện theo từng bước, từ kiểm tra ngoại quan đến đánh giá khả năng hoạt động của cảm biến và bộ chuyển đổi. Việc tuân thủ đúng quy trình không chỉ giúp phát hiện chính xác các dấu hiệu bất thường mà còn hạn chế tối đa nguy cơ gây hư hỏng trong quá trình bảo trì.

Đối với các hệ thống quan trọng như nhà máy nước, thực phẩm, nước giải khát, hóa chất và dược phẩm, toàn bộ quá trình nên được ghi chép thành biên bản để phục vụ công tác quản lý thiết bị.

Bước 1. Kiểm tra ngoại quan thiết bị

Đây là bước đơn giản nhưng có thể phát hiện rất nhiều dấu hiệu bất thường.

Kỹ thuật viên cần quan sát toàn bộ thiết bị, bao gồm:

• Thân đồng hồ.
• Bộ chuyển đổi tín hiệu.
• Màn hình hiển thị.
• Đầu nối cáp.
• Hộp đấu dây.
• Giá đỡ.
• Mặt bích.
• Bu lông liên kết.

Trong quá trình kiểm tra cần chú ý:

• Có dấu hiệu va đập hay không.
• Có hiện tượng nứt vỡ.
• Có rò rỉ lưu chất.
• Có han gỉ.
• Có hơi nước trong hộp điện.
• Có biến dạng thân đồng hồ.

Nếu phát hiện nước thấm vào bộ chuyển đổi, cần xử lý ngay trước khi cấp nguồn trở lại.

Bước 2. Kiểm tra nguồn điện cấp

Nguồn điện là điều kiện đầu tiên quyết định đồng hồ hoạt động ổn định.

Cần đo trực tiếp điện áp tại đầu vào của thiết bị.

Đối với từng model, nguồn điện có thể là:

Loại nguồn	Điện áp
DC	24 VDC
AC	110 VAC
AC	220 VAC

Ngoài giá trị điện áp, cần kiểm tra:

• Tần số nguồn.
• Độ ổn định điện áp.
• Hiện tượng sụt áp.
• Tiếp điểm nguồn.
• Cầu chì bảo vệ.

Nếu điện áp dao động vượt quá giới hạn cho phép, nên kiểm tra hệ thống cấp nguồn trước khi kết luận đồng hồ bị lỗi.

Bước 3. Kiểm tra hệ thống tiếp địa

Tiếp địa là yêu cầu bắt buộc đối với đồng hồ lưu lượng điện từ.

Nếu nối đất không đúng kỹ thuật, thiết bị có thể xuất hiện nhiều hiện tượng bất thường như:

• Lưu lượng dao động.
• Sai số tăng.
• Mất tín hiệu.
• Báo Empty Pipe.
• Báo Ground Error.

Kiểm tra dây tiếp địa

Quan sát xem dây nối đất có:

• Bị đứt.
• Lỏng đầu cos.
• Oxy hóa.
• Gãy gập.

Nếu có dấu hiệu xuống cấp cần thay mới.

Đo điện trở tiếp địa

Sử dụng thiết bị chuyên dụng để đo điện trở nối đất.

Giá trị nên nằm trong giới hạn khuyến nghị của nhà sản xuất.

Nếu điện trở quá lớn, cần cải tạo hệ thống tiếp địa.

Bước 4. Kiểm tra dây tín hiệu

Dây tín hiệu là cầu nối giữa đồng hồ và hệ thống điều khiển.

Một dây tín hiệu bị hỏng có thể khiến PLC không nhận dữ liệu mặc dù đồng hồ vẫn hoạt động bình thường.

Kiểm tra cáp Analog

Đối với tín hiệu 4–20 mA cần kiểm tra:

• Độ liên tục của dây.
• Điện trở dây dẫn.
• Các đầu nối.
• Lớp chống nhiễu.

Kiểm tra cáp RS485

Nếu sử dụng Modbus RTU cần kiểm tra:

• Dây A.
• Dây B.
• Lớp Shield.
• Điện trở cuối tuyến.
• Đầu nối terminal.

Đồng thời xác nhận dây tín hiệu không đi chung với cáp động lực.

Bước 5. Kiểm tra điện cực

Điện cực là bộ phận quan trọng nhất của cảm biến.

Trong quá trình bảo trì cần tháo cảm biến (nếu điều kiện cho phép) để quan sát trực tiếp.

Kiểm tra bề mặt điện cực

Điện cực phải sạch và không bị:

• Bám cặn.
• Ăn mòn.
• Trầy xước.
• Biến màu bất thường.

Nếu có cặn bám, cần vệ sinh bằng dung dịch phù hợp với vật liệu điện cực.

Kiểm tra độ mòn

Sau nhiều năm làm việc với hóa chất mạnh, điện cực có thể bị mòn.

Nếu kích thước điện cực thay đổi đáng kể hoặc xuất hiện lỗ rỗ, nên thay thế để đảm bảo độ chính xác.

Bước 6. Kiểm tra lớp lót cảm biến

Lớp lót giúp cách điện giữa lưu chất và thân kim loại của đồng hồ.

Một lớp lót bị hư hỏng sẽ làm giảm khả năng đo và có thể gây rò rỉ.

Các dấu hiệu cần kiểm tra

• Bong tróc.
• Phồng rộp.
• Nứt.
• Mài mòn.
• Biến dạng.

Kiểm tra theo từng loại vật liệu

Đối với lớp lót PTFE cần chú ý hiện tượng biến dạng do nhiệt.

Đối với lớp lót cao su cần kiểm tra dấu hiệu lão hóa hoặc nứt bề mặt.

Đối với PFA cần đánh giá khả năng chịu hóa chất sau thời gian dài sử dụng.

Bước 7. Kiểm tra cuộn kích từ

Cuộn kích từ tạo ra từ trường giúp đồng hồ đo lưu lượng.

Đây là bộ phận ít hỏng nhưng khi xảy ra sự cố thường phải sửa chữa chuyên sâu.

Đo điện trở cuộn dây

Sử dụng đồng hồ đo điện trở.

So sánh kết quả với thông số của nhà sản xuất.

Nếu giá trị:

• Quá thấp.
• Quá cao.
• Bằng 0.
• Vô cùng.

thì cuộn dây có khả năng đã bị chập hoặc đứt.

Kiểm tra cách điện

Đo điện trở cách điện giữa cuộn dây và thân cảm biến.

Nếu không đạt yêu cầu, cần kiểm tra hiện tượng ẩm hoặc hỏng lớp cách điện.

Bước 8. Kiểm tra bộ chuyển đổi tín hiệu

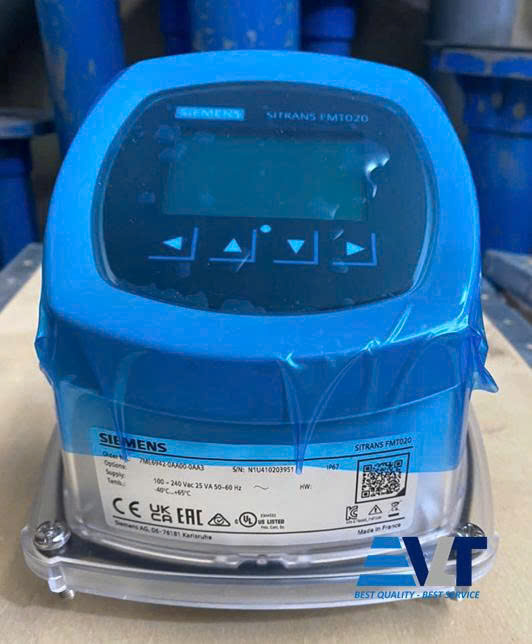

Bộ chuyển đổi là trung tâm xử lý toàn bộ dữ liệu của đồng hồ.

Kiểm tra màn hình

Quan sát:

• Độ sáng.
• Các ký tự.
• Đèn báo.
• Mã lỗi.

Nếu màn hình hiển thị bất thường cần kiểm tra bo điều khiển.

Kiểm tra bo nguồn

Quan sát:

• Tụ điện.
• IC nguồn.
• Cầu chì.
• Đầu nối.

Nếu có dấu hiệu cháy hoặc phồng tụ cần thay thế ngay.

Kiểm tra nhiệt độ hoạt động

Dùng nhiệt kế hồng ngoại kiểm tra nhiệt độ bề mặt bộ chuyển đổi.

Nếu nhiệt độ cao bất thường cần kiểm tra nguồn cấp và khả năng tản nhiệt.

Kiểm tra tín hiệu đầu ra sau bảo trì

Sau khi hoàn tất việc kiểm tra phần cứng, cần đánh giá toàn bộ tín hiệu đầu ra trước khi đưa thiết bị trở lại vận hành.

Kiểm tra tín hiệu 4–20 mA

Đây là tín hiệu được sử dụng phổ biến nhất trong các hệ thống điều khiển.

Các nội dung cần kiểm tra

• Giá trị dòng điện.
• Độ tuyến tính.
• Sai số.
• Độ ổn định.

Ví dụ:

Lưu lượng	Dòng điện
0%	4 mA
25%	8 mA
50%	12 mA
75%	16 mA
100%	20 mA

Nếu tín hiệu không đúng, cần hiệu chỉnh lại thông số Analog Output.

Kiểm tra tín hiệu Pulse

Đối với hệ thống đếm lưu lượng hoặc định lượng, cần xác nhận:

• Độ rộng xung.
• Tần số.
• Hệ số chia xung.
• Tổng lưu lượng.

Kiểm tra tín hiệu Relay

Relay thường dùng để:

• Báo đầy bồn.
• Báo cạn.
• Cảnh báo lưu lượng.
• Điều khiển bơm.

Cần thử đóng/ngắt relay nhiều lần để đảm bảo tiếp điểm hoạt động ổn định.

Kiểm tra truyền thông Modbus RTU

Sau khi bảo trì, cần kết nối với PLC hoặc phần mềm cấu hình để kiểm tra:

• Địa chỉ truyền thông.
• Baud Rate.
• Parity.
• Stop Bit.
• Thời gian phản hồi.
• Độ ổn định của đường truyền.

Nếu phát hiện mất gói dữ liệu hoặc phản hồi chậm, cần kiểm tra lại cáp và cấu hình.

Hướng dẫn vệ sinh đồng hồ lưu lượng điện từ đúng kỹ thuật

Vệ sinh là một trong những công việc quan trọng nhất trong quá trình bảo trì đồng hồ lưu lượng điện từ. Sau thời gian dài vận hành, bề mặt điện cực, lớp lót và các bộ phận tiếp xúc với lưu chất sẽ xuất hiện cặn bám, chất hữu cơ hoặc các sản phẩm ăn mòn. Nếu không được làm sạch đúng cách, những lớp cặn này sẽ làm suy giảm tín hiệu đo, tăng sai số và rút ngắn tuổi thọ của thiết bị.

Tuy nhiên, việc vệ sinh đồng hồ lưu lượng điện từ không thể thực hiện giống như các thiết bị cơ khí thông thường. Mỗi loại vật liệu điện cực và lớp lót đều có giới hạn chịu hóa chất, chịu nhiệt và chịu tác động cơ học khác nhau. Do đó, kỹ thuật viên cần lựa chọn phương pháp vệ sinh phù hợp để tránh làm hư hỏng thiết bị.

Vệ sinh điện cực

Điện cực là bộ phận nhạy cảm nhất của đồng hồ lưu lượng điện từ. Chỉ cần một lớp cặn mỏng cũng có thể làm giảm chất lượng tín hiệu và khiến kết quả đo sai lệch.

Những loại cặn thường gặp

Tùy theo môi trường làm việc, điện cực có thể bị bám:

• Cặn canxi.
• Cặn magie.
• Oxit sắt.
• Bùn.
• Rong rêu.
• Protein.
• Đường kết tinh.
• Chất béo.
• Polyme.
• Hóa chất kết tủa.

Mỗi loại cặn sẽ yêu cầu phương pháp vệ sinh khác nhau.

Quy trình vệ sinh điện cực

Bước 1. Ngắt nguồn và cô lập đường ống

Trước khi tháo đồng hồ cần:

• Ngắt nguồn điện.
• Đóng van hai đầu.
• Xả áp hoàn toàn.
• Xả hết lưu chất còn trong đường ống.

Đây là yêu cầu bắt buộc để đảm bảo an toàn.

Bước 2. Tháo cảm biến

Tháo đồng hồ nhẹ nhàng để tránh va chạm vào điện cực.

Không đặt cảm biến trực tiếp lên nền bê tông hoặc bề mặt kim loại cứng.

Nên sử dụng đệm cao su hoặc khăn mềm.

Bước 3. Kiểm tra bề mặt điện cực

Quan sát toàn bộ điện cực để đánh giá:

• Độ sạch.
• Mức độ ăn mòn.
• Vết nứt.
• Màu sắc.
• Cặn bám.

Nếu điện cực chỉ bám cặn nhẹ, có thể tiến hành vệ sinh trực tiếp.

Nếu điện cực bị ăn mòn sâu, nên thay thế.

Bước 4. Làm sạch điện cực

Sử dụng:

• Khăn mềm.
• Bông y tế.
• Bàn chải lông mềm.

Kết hợp với dung dịch vệ sinh phù hợp.

Không dùng:

• Giấy nhám.
• Dao.
• Vật kim loại sắc nhọn.
• Máy mài.

Các dụng cụ này có thể làm xước điện cực và ảnh hưởng đến độ chính xác.

Vệ sinh lớp lót cảm biến

Lớp lót là bộ phận cách điện giữa lưu chất và thân đồng hồ.

Đây cũng là bộ phận rất dễ bị hư hỏng nếu vệ sinh không đúng cách.

Kiểm tra trước khi vệ sinh

Quan sát:

• Có bong tróc không.
• Có nứt không.
• Có phồng không.
• Có biến dạng không.
• Có dấu hiệu lão hóa không.

Nếu phát hiện hư hỏng cần thay thế thay vì tiếp tục sử dụng.

Phương pháp vệ sinh

Đối với nước sạch hoặc nước sinh hoạt:

Có thể sử dụng:

• Nước sạch.
• Khăn mềm.
• Bàn chải mềm.

Đối với nước thải:

Có thể sử dụng thêm dung dịch tẩy cặn chuyên dụng nhưng phải tương thích với vật liệu lớp lót.

Đối với hóa chất:

Chỉ sử dụng dung dịch được nhà sản xuất khuyến nghị.

Vệ sinh bộ chuyển đổi tín hiệu

Bộ chuyển đổi không tiếp xúc trực tiếp với lưu chất nhưng lại chịu ảnh hưởng của bụi bẩn, hơi nước và nhiệt độ môi trường.

Làm sạch bên ngoài

Dùng:

• Khăn mềm khô.
• Khăn ẩm đã vắt kỹ.

Lau sạch:

• Màn hình.
• Bàn phím.
• Vỏ thiết bị.

Không xịt nước trực tiếp lên bộ chuyển đổi.

Kiểm tra đầu cáp

Trong quá trình vệ sinh cần kiểm tra:

• Đầu siết cáp.
• Ron chống nước.
• Terminal đấu dây.
• Hiện tượng oxy hóa.

Nếu phát hiện đầu nối bị gỉ cần làm sạch hoặc thay mới.

Vệ sinh hộp đấu dây

Đây là vị trí rất dễ tích tụ hơi nước.

Cần kiểm tra:

• Nước ngưng tụ.
• Côn trùng.
• Bụi.
• Dầu mỡ.

Nếu có hơi nước nên:

• Sấy khô.
• Thay gói hút ẩm nếu cần.
• Kiểm tra lại gioăng chống nước.

Các dung dịch vệ sinh được khuyến nghị

Lựa chọn dung dịch phù hợp là yếu tố quyết định hiệu quả vệ sinh và tuổi thọ của đồng hồ.

Đối với cặn vô cơ

Có thể sử dụng:

• Axit citric nồng độ thấp.
• Axit acetic loãng.

Hai loại dung dịch này giúp hòa tan cặn canxi và magie mà ít ảnh hưởng đến vật liệu.

Đối với cặn hữu cơ

Có thể sử dụng:

• Dung dịch enzyme.
• Chất tẩy trung tính.

Phù hợp với:

• Nhà máy sữa.
• Nhà máy bia.
• Nhà máy nước giải khát.
• Chế biến thực phẩm.

Đối với dầu mỡ

Có thể sử dụng:

• Chất tẩy dầu trung tính.
• Dung môi chuyên dụng theo khuyến nghị của nhà sản xuất.

Sau khi vệ sinh phải rửa lại bằng nước sạch.

Những hóa chất không nên sử dụng

Một số hóa chất có thể làm hỏng lớp lót hoặc điện cực nếu sử dụng không đúng cách.

Không nên dùng:

• Axit đậm đặc.
• Kiềm mạnh.
• Acetone đối với một số vật liệu.
• Dung môi có clo.
• Chất oxy hóa mạnh.

Trước khi sử dụng bất kỳ hóa chất nào, cần kiểm tra khả năng tương thích với:

• PTFE.
• PFA.
• Cao su EPDM.
• Cao su Neoprene.
• Điện cực inox.
• Hastelloy.
• Titanium.
• Tantalum.

Kiểm tra sau khi vệ sinh

Sau khi hoàn thành vệ sinh, không nên lắp đặt ngay mà cần thực hiện các bước kiểm tra sau.

Kiểm tra điện cực

Đảm bảo:

• Không còn cặn.
• Không bị trầy xước.
• Không bị ăn mòn.

Kiểm tra lớp lót

Đảm bảo:

• Không rách.
• Không bong.
• Không biến dạng.

Kiểm tra gioăng

Gioăng phải:

• Còn độ đàn hồi.
• Không nứt.
• Không chai cứng.

Nếu gioăng đã lão hóa nên thay mới để đảm bảo khả năng chống rò rỉ.

Kiểm tra tín hiệu sau khi lắp đặt

Sau khi cấp nguồn cần theo dõi:

• Giá trị lưu lượng tức thời.
• Tổng lưu lượng.
• Tín hiệu 4–20 mA.
• Tín hiệu Relay.
• Truyền thông Modbus.
• Các mã lỗi trên màn hình.

Nếu tất cả thông số hoạt động ổn định, đồng hồ có thể đưa trở lại vận hành.

Những sai lầm thường gặp khi vệ sinh đồng hồ lưu lượng điện từ

Trong quá trình hỗ trợ khách hàng, các kỹ sư của Công ty TNHH VLT ghi nhận nhiều trường hợp thiết bị bị hư hỏng không phải do quá trình vận hành mà do vệ sinh sai cách.

Các lỗi phổ biến gồm:

Dùng giấy nhám đánh bóng điện cực

Việc đánh bóng bằng giấy nhám làm thay đổi bề mặt điện cực, giảm khả năng thu tín hiệu và ảnh hưởng trực tiếp đến độ chính xác của phép đo.

Ngâm cảm biến trong hóa chất quá lâu

Một số người ngâm toàn bộ cảm biến trong dung dịch tẩy rửa với thời gian dài để loại bỏ cặn bám. Điều này có thể làm hỏng lớp lót và gioăng làm kín, đặc biệt với các loại cao su hoặc nhựa kỹ thuật.

Xịt nước áp lực cao vào bộ chuyển đổi

Bộ chuyển đổi chứa bo mạch điện tử và các linh kiện nhạy cảm. Việc sử dụng vòi nước áp lực cao để vệ sinh có thể khiến nước xâm nhập qua các đầu cáp hoặc gioăng, gây chập mạch và ăn mòn linh kiện.

Không thay gioăng sau khi tháo lắp nhiều lần

Gioăng làm kín sau nhiều lần tháo lắp sẽ mất độ đàn hồi. Nếu tiếp tục sử dụng, nguy cơ rò rỉ lưu chất hoặc nước xâm nhập vào thiết bị sẽ tăng cao.

Không kiểm tra hiệu chuẩn sau vệ sinh

Sau khi vệ sinh và lắp đặt lại, nhiều người chỉ quan sát đồng hồ hoạt động mà không kiểm tra độ chính xác của phép đo. Điều này có thể khiến sai số tồn tại trong thời gian dài mà không được phát hiện.

Các lỗi thường phát hiện trong quá trình bảo trì đồng hồ lưu lượng điện từ

Trong quá trình bảo trì định kỳ, kỹ thuật viên không chỉ thực hiện vệ sinh thiết bị mà còn phải đánh giá toàn bộ tình trạng hoạt động của đồng hồ. Đây là thời điểm tốt nhất để phát hiện các lỗi tiềm ẩn trước khi chúng gây ảnh hưởng đến dây chuyền sản xuất.

Dưới đây là những lỗi thường gặp nhất trong quá trình bảo trì đồng hồ lưu lượng điện từ cùng nguyên nhân và phương án xử lý.

Đồng hồ báo lỗi Empty Pipe

Đây là mã lỗi phổ biến trên hầu hết các thương hiệu đồng hồ lưu lượng điện từ.

Hiện tượng

• Màn hình hiển thị “Empty Pipe”.
• Giá trị lưu lượng bằng 0.
• PLC không nhận tín hiệu.
• Hệ thống dừng điều khiển tự động.

Nguyên nhân

Có nhiều nguyên nhân dẫn đến lỗi này như:

• Đường ống không đầy lưu chất.
• Đồng hồ lắp tại vị trí cao nhất của đường ống.
• Có nhiều bọt khí.
• Điện cực phát hiện ống rỗng bị bám cặn.
• Cấu hình Empty Pipe Detection chưa phù hợp.
• Tiếp địa không đạt yêu cầu.

Cách xử lý

Kỹ thuật viên cần thực hiện lần lượt các bước sau:

• Kiểm tra mực chất lỏng trong đường ống.
• Xả khí nếu hệ thống có nhiều bọt khí.
• Vệ sinh điện cực.
• Kiểm tra hệ thống nối đất.
• Kiểm tra lại thông số cấu hình.
• Khởi động lại thiết bị sau khi hoàn tất.

Đồng hồ báo lỗi Sensor Error

Đây là lỗi liên quan trực tiếp đến cảm biến đo lưu lượng.

Dấu hiệu

• Đồng hồ không hiển thị lưu lượng.
• Báo Sensor Error.
• Không xuất tín hiệu Analog.
• Không truyền dữ liệu.

Nguyên nhân

Có thể do:

• Đứt dây cảm biến.
• Chập cuộn kích từ.
• Điện cực hỏng.
• Đầu nối bị lỏng.
• Bộ chuyển đổi không nhận tín hiệu.

Quy trình kiểm tra

Kỹ thuật viên sẽ:

• Đo điện trở cuộn kích từ.
• Đo điện trở cách điện.
• Kiểm tra đầu nối.
• Kiểm tra điện cực.
• Kiểm tra cáp kết nối giữa cảm biến và converter.

Nếu cảm biến bị hỏng nặng, nên thay thế thay vì sửa chữa.

Đồng hồ báo Flow Error

Hiện tượng

Lưu lượng hiển thị:

• Dao động mạnh.
• Thay đổi bất thường.
• Không đúng với thực tế.

Nguyên nhân

Một số nguyên nhân phổ biến gồm:

• Nhiễu điện từ.
• Lưu lượng quá thấp.
• Có bọt khí.
• Tiếp địa kém.
• Đường ống rung mạnh.
• Điện cực bám cặn.

Cách xử lý

• Kiểm tra hệ thống tiếp địa.
• Kiểm tra vị trí lắp đặt.
• Làm sạch điện cực.
• Kiểm tra cáp tín hiệu.
• Hiệu chuẩn lại thiết bị nếu cần.

Đồng hồ báo Ground Error

Ground Error thường xuất hiện khi hệ thống nối đất không đạt tiêu chuẩn.

Nguyên nhân

• Đứt dây tiếp địa.
• Tiếp xúc kém.
• Điện trở nối đất quá lớn.
• Lắp sai vòng tiếp địa.

Giải pháp

• Làm lại hệ thống tiếp địa.
• Thay dây nối đất.
• Vệ sinh đầu nối.
• Đo lại điện trở nối đất.

Đồng hồ báo Reverse Flow

Lỗi này cho biết lưu chất đang chảy ngược chiều cài đặt.

Nguyên nhân

• Đồng hồ lắp ngược.
• Máy bơm đảo chiều.
• Van một chiều hỏng.
• Cấu hình chiều dòng chảy sai.

Khắc phục

• Kiểm tra chiều mũi tên trên thân đồng hồ.
• Kiểm tra hướng quay của bơm.
• Kiểm tra van một chiều.
• Cấu hình lại thông số Direction.

Đồng hồ báo EEPROM Error

Đây là lỗi liên quan đến bộ nhớ trong của bộ chuyển đổi.

Nguyên nhân

• Mất điện đột ngột.
• Bộ nhớ bị lỗi.
• Firmware bị hỏng.
• Bo xử lý xuống cấp.

Hướng xử lý

• Khởi động lại thiết bị.
• Khôi phục cài đặt nếu có bản sao lưu.
• Nạp lại chương trình.
• Thay bo xử lý nếu cần.

Đồng hồ báo lỗi tín hiệu 4–20 mA

Tín hiệu Analog là tín hiệu điều khiển phổ biến nhất trong công nghiệp.

Hiện tượng

• PLC không đọc được tín hiệu.
• Giá trị luôn bằng 4 mA.
• Giá trị luôn bằng 20 mA.
• Tín hiệu dao động liên tục.

Nguyên nhân

• Đứt dây tín hiệu.
• Sai cấu hình Analog Output.
• Mạch xuất tín hiệu bị lỗi.
• Bộ chuyển đổi bị hỏng.

Cách kiểm tra

Dùng đồng hồ đo dòng để xác nhận:

Trạng thái	Giá trị mong đợi
Không lưu lượng	4 mA
50% dải đo	12 mA
Toàn dải	20 mA

Nếu kết quả sai lệch, cần kiểm tra cấu hình hoặc bo Analog Output.

Đồng hồ mất kết nối Modbus

Đây là lỗi thường gặp tại các nhà máy sử dụng PLC hoặc SCADA.

Dấu hiệu

• PLC báo Communication Error.
• SCADA mất dữ liệu.
• Không đọc được thanh ghi.

Nguyên nhân

• Sai địa chỉ Slave.
• Sai Baud Rate.
• Sai Parity.
• Đấu ngược dây A/B.
• Đứt cáp RS485.
• Không có điện trở cuối tuyến.

Phương pháp xử lý

• Kiểm tra toàn bộ thông số truyền thông.
• Kiểm tra dây RS485.
• Đo tín hiệu đường truyền.
• Khởi động lại thiết bị sau khi cấu hình.

Checklist bảo trì đồng hồ lưu lượng điện từ

Để đảm bảo không bỏ sót bất kỳ hạng mục nào, doanh nghiệp nên xây dựng checklist bảo trì tiêu chuẩn.

Checklist kiểm tra hàng tháng

Các công việc nên thực hiện gồm:

Hạng mục	Nội dung kiểm tra
Màn hình	Hiển thị bình thường, không báo lỗi
Nguồn điện	Đúng điện áp định mức
Dây tín hiệu	Không lỏng, không oxy hóa
Tín hiệu 4–20 mA	Hoạt động ổn định
Thân đồng hồ	Không rò rỉ, không nứt vỡ
Đầu cáp	Chống nước tốt

Checklist bảo trì mỗi 3 tháng

Ngoài các nội dung trên, cần bổ sung:

• Kiểm tra điện cực.
• Kiểm tra tiếp địa.
• Kiểm tra Relay.
• Kiểm tra truyền thông.
• Kiểm tra độ ổn định tín hiệu.

Checklist bảo trì mỗi 6 tháng

Các công việc cần thực hiện gồm:

• Tháo kiểm tra cảm biến.
• Vệ sinh điện cực.
• Kiểm tra lớp lót.
• Đo điện trở cuộn kích từ.
• Kiểm tra bo nguồn.
• Kiểm tra bo Analog.
• Kiểm tra Modbus hoặc HART.

Checklist bảo trì hàng năm

Đây là đợt bảo trì tổng thể và nên kết hợp hiệu chuẩn thiết bị.

Các hạng mục bao gồm:

• Hiệu chuẩn toàn bộ đồng hồ.
• Đánh giá sai số.
• Kiểm tra khả năng cách điện.
• Kiểm tra toàn bộ linh kiện điện tử.
• Thay gioăng nếu cần.
• Cập nhật firmware (nếu nhà sản xuất hỗ trợ).
• Lập biên bản đánh giá tình trạng thiết bị và đề xuất kế hoạch bảo trì năm tiếp theo.

Lập hồ sơ quản lý bảo trì

Đối với các nhà máy đạt tiêu chuẩn ISO 9001, ISO 14001, HACCP hoặc GMP, việc lưu trữ hồ sơ bảo trì là yêu cầu quan trọng.

Mỗi lần bảo trì nên ghi nhận các thông tin sau:

• Tên thiết bị.
• Model.
• Hãng sản xuất.
• Số serial.
• Vị trí lắp đặt.
• Ngày bảo trì.
• Người thực hiện.
• Các hạng mục đã kiểm tra.
• Linh kiện đã thay thế.
• Kết quả kiểm tra sau bảo trì.
• Ngày bảo trì tiếp theo.

Việc quản lý hồ sơ đầy đủ giúp doanh nghiệp theo dõi lịch sử vận hành của từng thiết bị, đánh giá xu hướng hư hỏng và xây dựng kế hoạch thay thế hợp lý, tránh các sự cố đột xuất ảnh hưởng đến sản xuất.

Những sai lầm khi bảo trì đồng hồ lưu lượng điện từ

Trong thực tế, nhiều đồng hồ lưu lượng điện từ bị hư hỏng không phải do chất lượng thiết bị mà xuất phát từ việc bảo trì không đúng kỹ thuật. Một số thao tác tưởng chừng đơn giản nhưng có thể làm giảm tuổi thọ của cảm biến, ảnh hưởng đến độ chính xác hoặc khiến bộ chuyển đổi bị hỏng hoàn toàn.

Việc nhận biết và tránh những sai lầm dưới đây sẽ giúp doanh nghiệp giảm đáng kể chi phí sửa chữa cũng như hạn chế thời gian dừng máy.

Không ngắt nguồn điện trước khi bảo trì

Đây là lỗi nguy hiểm nhất.

Một số kỹ thuật viên chỉ đóng van đường ống mà quên ngắt nguồn cấp cho bộ chuyển đổi.

Điều này có thể dẫn đến:

• Chập mạch khi tháo đầu nối.
• Hỏng bo nguồn.
• Hỏng mạch Analog Output.
• Nguy cơ điện giật cho người thao tác.

Trước khi tiến hành bất kỳ công việc nào, cần thực hiện đầy đủ quy trình Lockout/Tagout (LOTO) để cô lập nguồn điện và nguồn áp lực.

Không xả hết áp suất trong đường ống

Đối với các hệ thống có áp suất cao, việc tháo đồng hồ khi chưa xả áp có thể gây:

• Rò rỉ lưu chất.
• Bắn hóa chất.
• Gãy mặt bích.
• Biến dạng thân đồng hồ.

Đặc biệt với các lưu chất có nhiệt độ cao hoặc hóa chất ăn mòn, nguy cơ mất an toàn lao động là rất lớn.

Tháo lắp không đúng kỹ thuật

Trong quá trình tháo đồng hồ, nhiều người sử dụng búa hoặc dụng cụ kim loại tác động trực tiếp lên thân cảm biến.

Điều này có thể gây:

• Nứt lớp lót.
• Cong điện cực.
• Biến dạng mặt bích.
• Hỏng ren liên kết.

Nên sử dụng dụng cụ chuyên dụng và thao tác nhẹ nhàng để tránh gây hư hỏng cơ học.

Không lưu lại thông số cài đặt

Trước khi thay bộ chuyển đổi hoặc khôi phục cài đặt gốc, cần sao lưu toàn bộ thông số vận hành.

Các thông số quan trọng gồm:

• Đường kính danh nghĩa (DN).
• Dải đo lưu lượng.
• Đơn vị đo.
• Tín hiệu đầu ra.
• Địa chỉ Modbus.
• Baud Rate.
• Parity.
• Hệ số xung.
• Hệ số giảm chấn (Damping).

Nếu không lưu lại, việc cấu hình lại sẽ mất nhiều thời gian và dễ xảy ra sai sót.

Dùng hóa chất không phù hợp để vệ sinh

Một số người sử dụng axit hoặc dung môi mạnh để loại bỏ cặn bám.

Điều này có thể:

• Làm hỏng lớp lót PTFE.
• Ăn mòn điện cực.
• Làm lão hóa gioăng cao su.

Chỉ nên sử dụng dung dịch vệ sinh được nhà sản xuất khuyến nghị hoặc các hóa chất có khả năng tương thích với vật liệu của đồng hồ.

Không kiểm tra tiếp địa sau khi lắp đặt

Sau khi bảo trì và lắp đặt lại, nhiều người chỉ kiểm tra tín hiệu hiển thị mà bỏ qua hệ thống nối đất.

Đây là nguyên nhân khiến đồng hồ:

• Đo không ổn định.
• Báo Empty Pipe.
• Dao động lưu lượng.
• Xuất hiện nhiễu tín hiệu.

Tiếp địa phải được kiểm tra và đo điện trở trước khi đưa thiết bị vào vận hành.

Không hiệu chuẩn sau bảo trì

Sau khi thay:

• Bộ chuyển đổi.
• Điện cực.
• Cảm biến.
• Bo xử lý.

đồng hồ cần được hiệu chuẩn để đảm bảo sai số nằm trong giới hạn cho phép.

Việc bỏ qua bước này có thể khiến thiết bị vẫn hoạt động nhưng kết quả đo không chính xác.

Khi nào cần hiệu chuẩn sau bảo trì?

Hiệu chuẩn là bước xác nhận đồng hồ vẫn duy trì độ chính xác sau khi bảo trì hoặc sửa chữa.

Không phải mọi trường hợp bảo trì đều cần hiệu chuẩn, tuy nhiên trong nhiều tình huống đây là yêu cầu bắt buộc.

Các trường hợp cần hiệu chuẩn

Nên tiến hành hiệu chuẩn khi:

• Thay bộ chuyển đổi tín hiệu.
• Thay cảm biến.
• Thay điện cực.
• Thay bo xử lý.
• Đồng hồ đo sai lưu lượng.
• Thiết bị đã hoạt động trong thời gian dài.
• Có yêu cầu từ hệ thống quản lý chất lượng ISO hoặc GMP.

Các phương pháp hiệu chuẩn

Tùy theo điều kiện thực tế, có thể áp dụng các phương pháp sau:

Hiệu chuẩn bằng bồn chuẩn

Lưu lượng đi qua đồng hồ được so sánh với thể tích thực tế thu được trong bồn chuẩn.

Đây là phương pháp có độ chính xác cao và thường được áp dụng tại các phòng hiệu chuẩn.

Hiệu chuẩn bằng cân khối lượng

Lưu chất được cân bằng cân điện tử có độ chính xác cao, sau đó quy đổi sang lưu lượng để đối chiếu với kết quả của đồng hồ.

Hiệu chuẩn bằng đồng hồ chuẩn

Một đồng hồ đã được chứng nhận hiệu chuẩn sẽ được lắp nối tiếp với đồng hồ cần kiểm tra.

So sánh kết quả của hai thiết bị giúp xác định sai số và điều chỉnh khi cần.

Khi nào cần sửa chữa thay vì chỉ bảo trì?

Không phải mọi sự cố đều có thể giải quyết bằng vệ sinh hoặc kiểm tra định kỳ.

Trong một số trường hợp, thiết bị cần được sửa chữa để khôi phục khả năng hoạt động.

Dấu hiệu cần sửa chữa

• Đồng hồ không lên nguồn.
• Màn hình không hiển thị.
• Không xuất tín hiệu 4–20 mA.
• Không giao tiếp với PLC.
• Báo lỗi liên tục mặc dù đã vệ sinh và cấu hình lại.
• Bo mạch có dấu hiệu cháy hoặc oxy hóa.

Nếu các bộ phận cơ khí như thân đồng hồ, mặt bích và lớp lót vẫn còn tốt, việc sửa chữa thường là phương án kinh tế hơn.

Khi nào nên thay mới đồng hồ lưu lượng điện từ?

Sau nhiều năm vận hành, một số thiết bị không còn đáp ứng yêu cầu kỹ thuật hoặc chi phí sửa chữa quá cao.

Các trường hợp nên thay mới

Doanh nghiệp nên cân nhắc thay thế khi:

• Cảm biến bị nứt hoặc biến dạng.
• Lớp lót bong tróc trên diện rộng.
• Điện cực bị ăn mòn nghiêm trọng.
• Cuộn kích từ cháy.
• Không còn linh kiện thay thế từ nhà sản xuất.
• Thiết bị đã sử dụng trên 15–20 năm.
• Chi phí sửa chữa vượt quá 70% giá trị của thiết bị mới.

Ngoài ra, việc nâng cấp lên các dòng đồng hồ thế hệ mới còn giúp doanh nghiệp tích hợp dễ dàng với hệ thống PLC, SCADA và các nền tảng giám sát công nghiệp hiện đại.

Bảng chi phí bảo trì đồng hồ lưu lượng điện từ tham khảo

Chi phí bảo trì phụ thuộc vào kích thước đồng hồ, thương hiệu, điều kiện lắp đặt và phạm vi công việc. Dưới đây là bảng giá tham khảo:

Hạng mục	Chi phí tham khảo
Kiểm tra và chẩn đoán tình trạng	300.000 – 1.000.000 VNĐ
Vệ sinh điện cực	500.000 – 1.500.000 VNĐ
Kiểm tra hệ thống tiếp địa	500.000 – 1.000.000 VNĐ
Kiểm tra tín hiệu 4–20 mA	500.000 – 1.500.000 VNĐ
Bảo trì định kỳ tại hiện trường	2.000.000 – 8.000.000 VNĐ
Hiệu chuẩn đồng hồ	2.000.000 – 6.000.000 VNĐ
Thay bộ chuyển đổi	Báo giá theo model
Thay cảm biến	Báo giá theo thương hiệu

Lưu ý: Chi phí trên chỉ mang tính tham khảo. Đối với các dòng đồng hồ DN lớn hoặc thương hiệu cao cấp như Endress+Hauser, ABB, Siemens, Krohne hay Yokogawa, cần kiểm tra thực tế để có báo giá chính xác.

Vì sao nên lựa chọn dịch vụ bảo trì đồng hồ lưu lượng điện từ tại Công ty TNHH VLT?

Công ty TNHH VLT là đơn vị chuyên cung cấp giải pháp đo lường công nghiệp, đồng thời cung cấp dịch vụ bảo trì, hiệu chuẩn và sửa chữa đồng hồ lưu lượng điện từ cho nhiều lĩnh vực như cấp nước, xử lý nước thải, thực phẩm, đồ uống, hóa chất và năng lượng.

Đội ngũ kỹ sư chuyên môn cao

Kỹ sư của VLT có kinh nghiệm làm việc với nhiều thương hiệu đồng hồ lưu lượng điện từ, giúp chẩn đoán nhanh nguyên nhân và đề xuất giải pháp phù hợp.

Thiết bị kiểm tra hiện đại

VLT sử dụng các thiết bị đo kiểm chuyên dụng để:

• Kiểm tra tín hiệu đầu ra.
• Đo điện trở cuộn kích từ.
• Đánh giá tình trạng điện cực.
• Hiệu chuẩn và xác nhận độ chính xác sau bảo trì.

Dịch vụ linh hoạt

VLT hỗ trợ:

• Kiểm tra và bảo trì tại nhà máy.
• Tư vấn kỹ thuật từ xa.
• Bảo trì theo hợp đồng định kỳ.
• Hỗ trợ khẩn cấp khi thiết bị gặp sự cố.

Cam kết chất lượng

Mọi thiết bị sau khi bảo trì đều được kiểm tra vận hành, lập biên bản nghiệm thu và tư vấn lịch bảo trì tiếp theo nhằm đảm bảo hệ thống hoạt động ổn định và bền bỉ.

Những sai lầm khi bảo trì đồng hồ lưu lượng điện từ

Trong thực tế, nhiều đồng hồ lưu lượng điện từ bị hư hỏng không phải do chất lượng thiết bị mà xuất phát từ việc bảo trì không đúng kỹ thuật. Một số thao tác tưởng chừng đơn giản nhưng có thể làm giảm tuổi thọ của cảm biến, ảnh hưởng đến độ chính xác hoặc khiến bộ chuyển đổi bị hỏng hoàn toàn.

Việc nhận biết và tránh những sai lầm dưới đây sẽ giúp doanh nghiệp giảm đáng kể chi phí sửa chữa cũng như hạn chế thời gian dừng máy.

Không ngắt nguồn điện trước khi bảo trì

Đây là lỗi nguy hiểm nhất.

Một số kỹ thuật viên chỉ đóng van đường ống mà quên ngắt nguồn cấp cho bộ chuyển đổi.

Điều này có thể dẫn đến:

• Chập mạch khi tháo đầu nối.
• Hỏng bo nguồn.
• Hỏng mạch Analog Output.
• Nguy cơ điện giật cho người thao tác.

Trước khi tiến hành bất kỳ công việc nào, cần thực hiện đầy đủ quy trình Lockout/Tagout (LOTO) để cô lập nguồn điện và nguồn áp lực.

Không xả hết áp suất trong đường ống

Đối với các hệ thống có áp suất cao, việc tháo đồng hồ khi chưa xả áp có thể gây:

• Rò rỉ lưu chất.
• Bắn hóa chất.
• Gãy mặt bích.
• Biến dạng thân đồng hồ.

Đặc biệt với các lưu chất có nhiệt độ cao hoặc hóa chất ăn mòn, nguy cơ mất an toàn lao động là rất lớn.

Tháo lắp không đúng kỹ thuật

Trong quá trình tháo đồng hồ, nhiều người sử dụng búa hoặc dụng cụ kim loại tác động trực tiếp lên thân cảm biến.

Điều này có thể gây:

• Nứt lớp lót.
• Cong điện cực.
• Biến dạng mặt bích.
• Hỏng ren liên kết.

Nên sử dụng dụng cụ chuyên dụng và thao tác nhẹ nhàng để tránh gây hư hỏng cơ học.

Không lưu lại thông số cài đặt

Trước khi thay bộ chuyển đổi hoặc khôi phục cài đặt gốc, cần sao lưu toàn bộ thông số vận hành.

Các thông số quan trọng gồm:

• Đường kính danh nghĩa (DN).
• Dải đo lưu lượng.
• Đơn vị đo.
• Tín hiệu đầu ra.
• Địa chỉ Modbus.
• Baud Rate.
• Parity.
• Hệ số xung.
• Hệ số giảm chấn (Damping).

Nếu không lưu lại, việc cấu hình lại sẽ mất nhiều thời gian và dễ xảy ra sai sót.

Dùng hóa chất không phù hợp để vệ sinh

Một số người sử dụng axit hoặc dung môi mạnh để loại bỏ cặn bám.

Điều này có thể:

• Làm hỏng lớp lót PTFE.
• Ăn mòn điện cực.
• Làm lão hóa gioăng cao su.

Chỉ nên sử dụng dung dịch vệ sinh được nhà sản xuất khuyến nghị hoặc các hóa chất có khả năng tương thích với vật liệu của đồng hồ.

Không kiểm tra tiếp địa sau khi lắp đặt

Sau khi bảo trì và lắp đặt lại, nhiều người chỉ kiểm tra tín hiệu hiển thị mà bỏ qua hệ thống nối đất.

Đây là nguyên nhân khiến đồng hồ:

• Đo không ổn định.
• Báo Empty Pipe.
• Dao động lưu lượng.
• Xuất hiện nhiễu tín hiệu.

Tiếp địa phải được kiểm tra và đo điện trở trước khi đưa thiết bị vào vận hành.

Không hiệu chuẩn sau bảo trì

Sau khi thay:

• Bộ chuyển đổi.
• Điện cực.
• Cảm biến.
• Bo xử lý.

đồng hồ cần được hiệu chuẩn để đảm bảo sai số nằm trong giới hạn cho phép.

Việc bỏ qua bước này có thể khiến thiết bị vẫn hoạt động nhưng kết quả đo không chính xác.

Khi nào cần hiệu chuẩn sau bảo trì?

Hiệu chuẩn là bước xác nhận đồng hồ vẫn duy trì độ chính xác sau khi bảo trì hoặc sửa chữa.

Không phải mọi trường hợp bảo trì đều cần hiệu chuẩn, tuy nhiên trong nhiều tình huống đây là yêu cầu bắt buộc.

Các trường hợp cần hiệu chuẩn

Nên tiến hành hiệu chuẩn khi:

• Thay bộ chuyển đổi tín hiệu.
• Thay cảm biến.
• Thay điện cực.
• Thay bo xử lý.
• Đồng hồ đo sai lưu lượng.
• Thiết bị đã hoạt động trong thời gian dài.
• Có yêu cầu từ hệ thống quản lý chất lượng ISO hoặc GMP.

Các phương pháp hiệu chuẩn

Tùy theo điều kiện thực tế, có thể áp dụng các phương pháp sau:

Hiệu chuẩn bằng bồn chuẩn

Lưu lượng đi qua đồng hồ được so sánh với thể tích thực tế thu được trong bồn chuẩn.

Đây là phương pháp có độ chính xác cao và thường được áp dụng tại các phòng hiệu chuẩn.

Hiệu chuẩn bằng cân khối lượng

Lưu chất được cân bằng cân điện tử có độ chính xác cao, sau đó quy đổi sang lưu lượng để đối chiếu với kết quả của đồng hồ.

Hiệu chuẩn bằng đồng hồ chuẩn

Một đồng hồ đã được chứng nhận hiệu chuẩn sẽ được lắp nối tiếp với đồng hồ cần kiểm tra.

So sánh kết quả của hai thiết bị giúp xác định sai số và điều chỉnh khi cần.

Khi nào cần sửa chữa thay vì chỉ bảo trì?

Không phải mọi sự cố đều có thể giải quyết bằng vệ sinh hoặc kiểm tra định kỳ.

Trong một số trường hợp, thiết bị cần được sửa chữa để khôi phục khả năng hoạt động.

Dấu hiệu cần sửa chữa

• Đồng hồ không lên nguồn.
• Màn hình không hiển thị.
• Không xuất tín hiệu 4–20 mA.
• Không giao tiếp với PLC.
• Báo lỗi liên tục mặc dù đã vệ sinh và cấu hình lại.
• Bo mạch có dấu hiệu cháy hoặc oxy hóa.

Nếu các bộ phận cơ khí như thân đồng hồ, mặt bích và lớp lót vẫn còn tốt, việc sửa chữa thường là phương án kinh tế hơn.

Khi nào nên thay mới đồng hồ lưu lượng điện từ?

Sau nhiều năm vận hành, một số thiết bị không còn đáp ứng yêu cầu kỹ thuật hoặc chi phí sửa chữa quá cao.

Các trường hợp nên thay mới

Doanh nghiệp nên cân nhắc thay thế khi:

• Cảm biến bị nứt hoặc biến dạng.
• Lớp lót bong tróc trên diện rộng.
• Điện cực bị ăn mòn nghiêm trọng.
• Cuộn kích từ cháy.
• Không còn linh kiện thay thế từ nhà sản xuất.
• Thiết bị đã sử dụng trên 15–20 năm.
• Chi phí sửa chữa vượt quá 70% giá trị của thiết bị mới.

Ngoài ra, việc nâng cấp lên các dòng đồng hồ thế hệ mới còn giúp doanh nghiệp tích hợp dễ dàng với hệ thống PLC, SCADA và các nền tảng giám sát công nghiệp hiện đại.

Bảng chi phí bảo trì đồng hồ lưu lượng điện từ tham khảo

Chi phí bảo trì phụ thuộc vào kích thước đồng hồ, thương hiệu, điều kiện lắp đặt và phạm vi công việc. Dưới đây là bảng giá tham khảo:

Hạng mục	Chi phí tham khảo
Kiểm tra và chẩn đoán tình trạng	300.000 – 1.000.000 VNĐ
Vệ sinh điện cực	500.000 – 1.500.000 VNĐ
Kiểm tra hệ thống tiếp địa	500.000 – 1.000.000 VNĐ
Kiểm tra tín hiệu 4–20 mA	500.000 – 1.500.000 VNĐ
Bảo trì định kỳ tại hiện trường	2.000.000 – 8.000.000 VNĐ
Hiệu chuẩn đồng hồ	2.000.000 – 6.000.000 VNĐ
Thay bộ chuyển đổi	Báo giá theo model
Thay cảm biến	Báo giá theo thương hiệu

Lưu ý: Chi phí trên chỉ mang tính tham khảo. Đối với các dòng đồng hồ DN lớn hoặc thương hiệu cao cấp như Endress+Hauser, ABB, Siemens, Krohne hay Yokogawa, cần kiểm tra thực tế để có báo giá chính xác.

Vì sao nên lựa chọn dịch vụ bảo trì đồng hồ lưu lượng điện từ tại Công ty TNHH VLT?

Công ty TNHH VLT là đơn vị chuyên cung cấp giải pháp đo lường công nghiệp, đồng thời cung cấp dịch vụ bảo trì, hiệu chuẩn và sửa chữa đồng hồ lưu lượng điện từ cho nhiều lĩnh vực như cấp nước, xử lý nước thải, thực phẩm, đồ uống, hóa chất và năng lượng.

Đội ngũ kỹ sư chuyên môn cao

Kỹ sư của VLT có kinh nghiệm làm việc với nhiều thương hiệu đồng hồ lưu lượng điện từ, giúp chẩn đoán nhanh nguyên nhân và đề xuất giải pháp phù hợp.

Thiết bị kiểm tra hiện đại

VLT sử dụng các thiết bị đo kiểm chuyên dụng để:

• Kiểm tra tín hiệu đầu ra.
• Đo điện trở cuộn kích từ.
• Đánh giá tình trạng điện cực.
• Hiệu chuẩn và xác nhận độ chính xác sau bảo trì.

Dịch vụ linh hoạt

VLT hỗ trợ:

• Kiểm tra và bảo trì tại nhà máy.
• Tư vấn kỹ thuật từ xa.
• Bảo trì theo hợp đồng định kỳ.
• Hỗ trợ khẩn cấp khi thiết bị gặp sự cố.

Cam kết chất lượng

Mọi thiết bị sau khi bảo trì đều được kiểm tra vận hành, lập biên bản nghiệm thu và tư vấn lịch bảo trì tiếp theo nhằm đảm bảo hệ thống hoạt động ổn định và bền bỉ.

THÔNG TIN LIÊN HỆ

Hotline/zalo: 0976.677.684 (Thu Hà)
Email: thuhagl2901@gmail.com
Website: thietbidoluuluong.com
