Cảm biến mức radar dẫn sóng tiếp xúc

Cảm biến mức radar dẫn sóng tiếp xúc là một trong những giải pháp đo mức liên tục được sử dụng rộng rãi trong nhà máy, khu công nghiệp và các hệ thống tự động hóa quy trình. Thiết bị sử dụng đầu dò dẫn sóng để truyền tín hiệu radar trực tiếp đến môi chất, sau đó phân tích tín hiệu phản xạ để xác định khoảng cách từ điểm tham chiếu đến bề mặt vật liệu.

So với nhiều phương pháp đo mức truyền thống, radar dẫn sóng tiếp xúc có ưu điểm đáng chú ý khi làm việc trong bồn chứa có hơi, bụi, áp suất, nhiệt độ thay đổi hoặc yêu cầu đo mức ổn định. Đầu dò tiếp xúc trực tiếp với môi chất giúp tín hiệu được dẫn hướng theo một đường xác định, hạn chế ảnh hưởng của các yếu tố gây nhiễu trong không gian bồn.

Trong các hệ thống xử lý nước, hóa chất, thực phẩm, dược phẩm, dầu khí, năng lượng và sản xuất công nghiệp, việc lựa chọn đúng cảm biến mức ảnh hưởng trực tiếp đến độ tin cậy của điều khiển bơm, van, cảnh báo tràn, chống chạy khô và quản lý nguyên liệu.

Bài viết này trình bày chuyên sâu về cảm biến mức radar dẫn sóng tiếp xúc, bao gồm cấu tạo, nguyên lý hoạt động, các loại đầu dò, thông số kỹ thuật, cách lựa chọn, lắp đặt, đấu nối, hiệu chuẩn, bảo trì, xử lý lỗi và các ứng dụng thực tế trong nhà máy.

Cảm biến mức radar dẫn sóng tiếp xúc là gì?

Cảm biến mức radar dẫn sóng tiếp xúc còn được gọi là Guided Wave Radar, viết tắt là GWR. Đây là thiết bị đo mức liên tục dựa trên nguyên lý radar, trong đó xung điện từ được truyền dọc theo một đầu dò dẫn sóng tiếp xúc trực tiếp với môi chất cần đo.

Khác với radar đo mức không tiếp xúc, cảm biến radar dẫn sóng có que dò hoặc cáp dò đi vào bên trong bồn. Xung radar truyền dọc theo đầu dò và một phần năng lượng được phản xạ trở lại khi gặp bề mặt vật liệu.

Bộ điện tử của cảm biến xác định thời gian truyền và phản xạ của tín hiệu. Từ đó thiết bị tính toán khoảng cách đến bề mặt môi chất và chuyển đổi thành giá trị mức.

Tên gọi phổ biến

Trên thị trường, thiết bị có thể được gọi bằng nhiều tên khác nhau:

Cảm biến mức radar dẫn sóng
Cảm biến radar dẫn sóng tiếp xúc
Cảm biến mức GWR
Guided Wave Radar Level Transmitter
Radar đo mức tiếp xúc
Radar dẫn sóng
Cảm biến mức radar que dò
Cảm biến mức radar cáp dò
Cảm biến mức radar probe
Thiết bị đo mức radar dẫn sóng

Về bản chất, các tên gọi trên thường đề cập đến cùng một nhóm công nghệ đo mức dựa trên radar dẫn sóng.

Vì sao gọi là radar dẫn sóng tiếp xúc?

Thiết bị được gọi là radar dẫn sóng vì tín hiệu điện từ được định hướng dọc theo đầu dò.

Thiết bị được gọi là radar tiếp xúc vì đầu dò đi trực tiếp vào môi chất.

Đây là điểm khác biệt quan trọng so với radar không tiếp xúc, trong đó anten đặt phía trên bồn và tín hiệu truyền qua khoảng không trước khi phản xạ tại bề mặt vật liệu.

Nguyên lý hoạt động của cảm biến mức radar dẫn sóng tiếp xúc

Nguyên lý hoạt động của GWR dựa trên hiện tượng phản xạ của sóng điện từ tại vị trí có sự thay đổi hằng số điện môi.

Thiết bị phát một xung điện từ xuống đầu dò. Khi xung gặp bề mặt vật liệu, một phần năng lượng phản xạ trở lại. Bộ xử lý đo thời gian truyền của tín hiệu để xác định khoảng cách.

Công thức cơ bản có thể biểu diễn:

D = v × t / 2

Trong đó:

D là khoảng cách từ điểm tham chiếu đến bề mặt môi chất.
v là vận tốc truyền của tín hiệu điện từ.
t là thời gian từ lúc phát đến lúc nhận tín hiệu phản xạ.
Hệ số 2 xuất hiện vì tín hiệu đi xuống và quay trở lại.

Sau khi xác định khoảng cách, cảm biến tính toán mức:

L = H − D

Trong đó:

L là mức vật liệu.
H là chiều cao tham chiếu của bồn.
D là khoảng cách đo được.

Tín hiệu phản xạ hình thành như thế nào?

Khi xung radar truyền dọc theo đầu dò và gặp môi chất có hằng số điện môi khác môi trường phía trên, một phần năng lượng bị phản xạ.

Mức phản xạ phụ thuộc vào đặc tính điện môi của môi chất.

Các chất có hằng số điện môi cao thường tạo tín hiệu phản xạ mạnh hơn. Với môi chất có hằng số điện môi thấp, việc lựa chọn đúng loại đầu dò và cấu hình thiết bị trở nên quan trọng hơn.

Vai trò của đầu dò dẫn sóng

Đầu dò có nhiệm vụ định hướng năng lượng radar.

Thay vì để tín hiệu lan truyền tự do trong toàn bộ không gian bồn, đầu dò tạo ra đường truyền xác định từ cảm biến xuống bề mặt vật liệu.

Điều này mang lại lợi ích lớn trong những bồn có:

Cánh khuấy
Vách ngăn
Ống gia nhiệt
Không gian hẹp
Hơi nước
Bụi
Bề mặt không ổn định
Nhiều thiết bị bên trong bồn

Tuy nhiên, đầu dò vẫn có thể bị ảnh hưởng nếu lắp đặt sai vị trí hoặc bị bám vật liệu.

Cấu tạo cảm biến mức radar dẫn sóng tiếp xúc

Một cảm biến GWR công nghiệp thường bao gồm nhiều bộ phận chính.

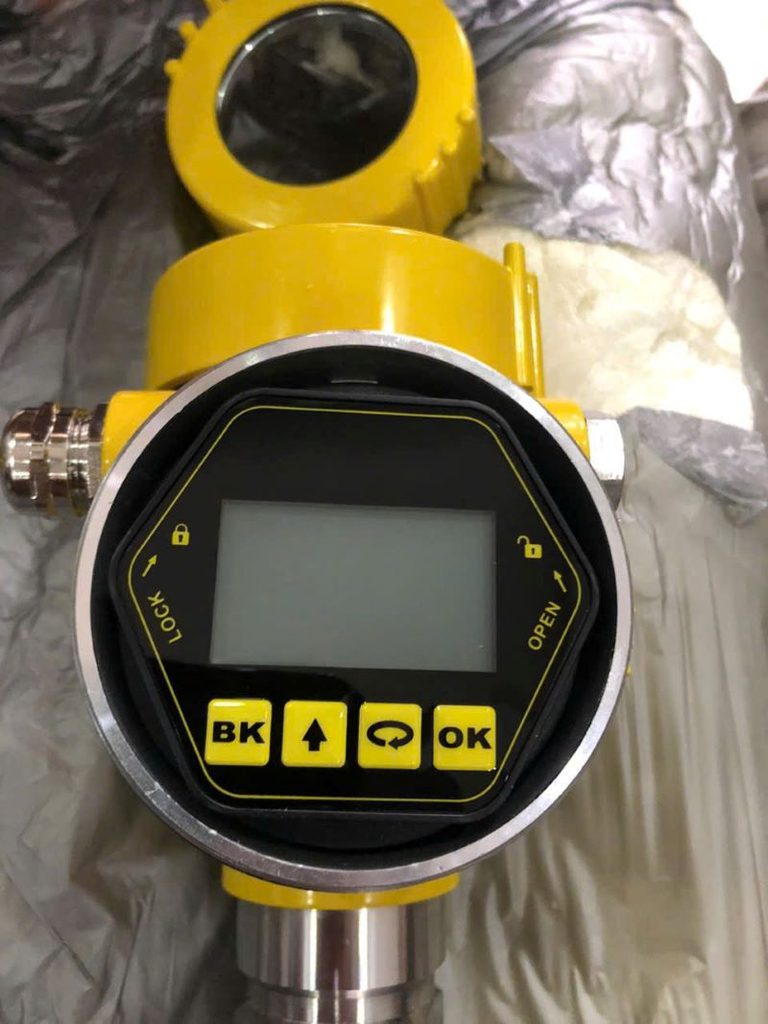

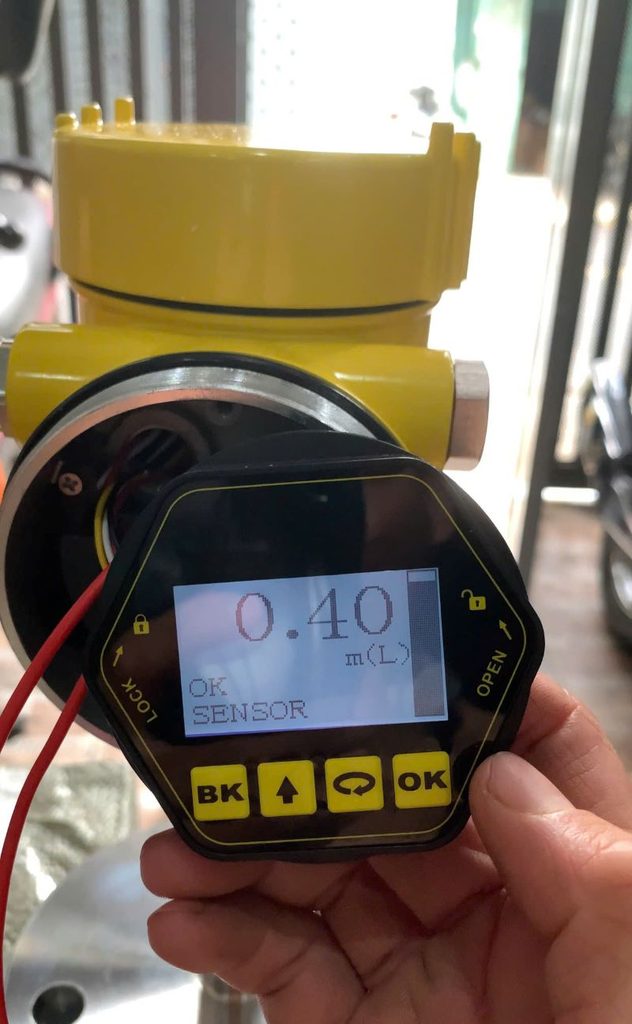

Bộ điện tử transmitter

Đây là phần xử lý tín hiệu của thiết bị.

Bộ điện tử đảm nhiệm:

Phát xung radar.
Thu tín hiệu phản xạ.
Xử lý tín hiệu.
Tính toán khoảng cách.
Tính toán mức.
Chuyển đổi tín hiệu đầu ra.
Hiển thị thông số.
Lưu trữ cấu hình.
Phát hiện lỗi.

Một số thiết bị cao cấp còn hỗ trợ:

HART
Modbus
Profibus
Fieldbus
Bluetooth
Các chức năng chẩn đoán nâng cao

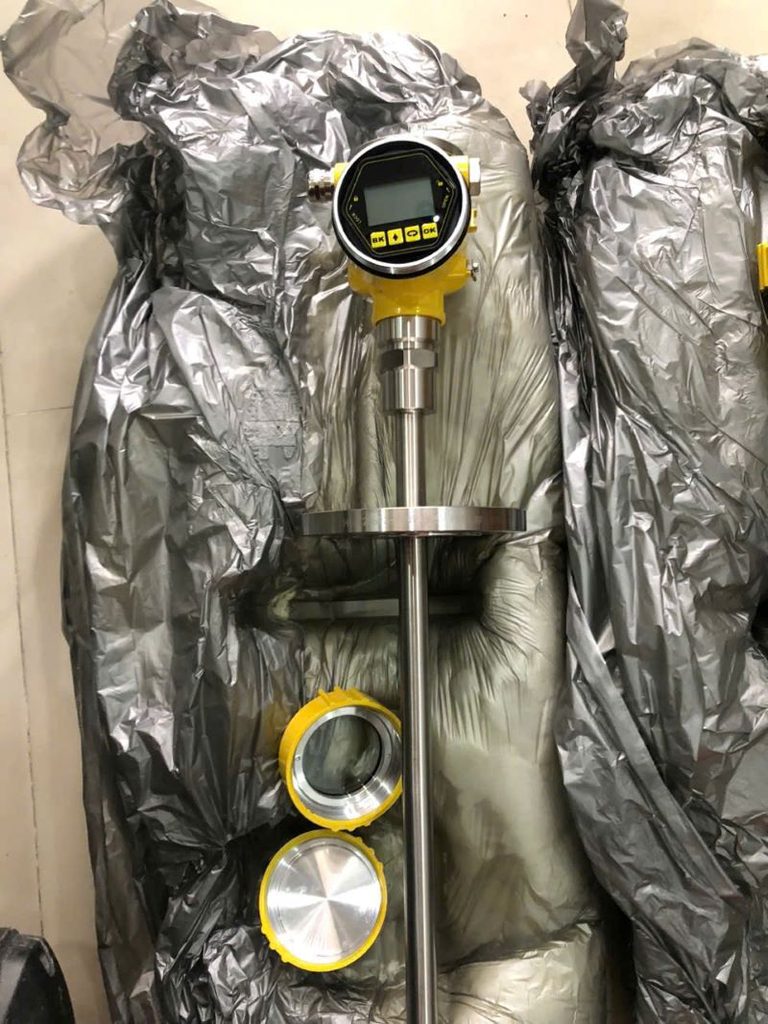

Đầu dò que

Đầu dò dạng que thường được sử dụng trong các bồn có chiều cao vừa phải.

Ưu điểm:

Cứng vững.
Dễ vệ sinh.
Có khả năng chịu nhiệt tốt.
Phù hợp với nhiều loại chất lỏng.

Nhược điểm là chiều dài bị giới hạn bởi kết cấu cơ khí và khả năng vận chuyển, lắp đặt.

Đầu dò cáp

Đầu dò cáp sử dụng dây kim loại có chiều dài lớn.

Loại này phù hợp với:

Bồn cao.
Silô.
Bể sâu.
Hố chứa.
Các ứng dụng cần chiều dài đo lớn.

Ưu điểm quan trọng là có thể đạt chiều dài đầu dò lớn hơn dạng que.

Tuy nhiên, đầu dò cáp cần được kiểm soát tốt hiện tượng rung, lệch hoặc tiếp xúc với thành bồn.

Đầu dò đồng trục

Đầu dò đồng trục gồm một điện cực trung tâm và cấu trúc dẫn hướng bên ngoài.

Thiết kế này giúp tập trung trường điện từ và giảm ảnh hưởng của môi trường xung quanh.

Đầu dò đồng trục có thể phù hợp với:

Môi chất có hằng số điện môi thấp.
Bồn có nhiều vật cản.
Chất lỏng có bề mặt tương đối ổn định.

Tuy nhiên, nếu môi chất dễ bám dính thì khoảng không giữa các bộ phận có thể gây khó khăn cho vệ sinh.

Các loại cảm biến radar dẫn sóng tiếp xúc

Việc phân loại GWR có thể dựa trên cấu tạo đầu dò, môi trường đo, kiểu kết nối và yêu cầu công nghệ.

Radar dẫn sóng đầu dò que

Đầu dò dạng que là lựa chọn phổ biến trong bồn chứa chất lỏng.

Thiết bị thường được lắp thẳng đứng từ phía trên bồn.

Radar dẫn sóng đầu dò cáp

Đầu dò cáp thích hợp với bồn sâu.

Cáp có thể được gia cố hoặc sử dụng trọng lượng cuối đầu dò để giữ ổn định.

Radar dẫn sóng đồng trục

Đây là cấu hình giúp tăng khả năng tập trung tín hiệu.

Nó đặc biệt hữu ích khi cần đo các môi chất có đặc tính điện môi thấp hoặc yêu cầu tín hiệu ổn định.

Radar dẫn sóng một que

Đầu dò một que có cấu tạo đơn giản và được sử dụng rộng rãi.

Nó phù hợp với nhiều ứng dụng công nghiệp nhưng cần chú ý khoảng cách đến thành bồn và các vật cản.

So sánh radar dẫn sóng tiếp xúc và radar không tiếp xúc

Hai công nghệ đều sử dụng radar nhưng cách truyền tín hiệu khác nhau.

Tiêu chí	Radar dẫn sóng tiếp xúc	Radar không tiếp xúc
Tiếp xúc môi chất	Có	Không
Đầu dò	Que, cáp hoặc đồng trục	Anten
Đo trong bồn hẹp	Tốt	Có thể bị ảnh hưởng
Bụi	Khả năng thích nghi tốt	Cần lựa chọn anten phù hợp
Hơi	Có khả năng xử lý tốt	Có thể ảnh hưởng tùy môi trường
Bề mặt nhiễu	Tương đối ổn định	Có thể bị ảnh hưởng
Cánh khuấy	Cần bố trí đầu dò phù hợp	Cần xử lý phản xạ giả
Bám dính	Có thể ảnh hưởng	Ít ảnh hưởng đầu dò
Lắp đặt	Cần đưa đầu dò vào bồn	Lắp trên nóc bồn
Bảo trì	Có thể phải tháo đầu dò	Thường dễ tiếp cận hơn
Bồn cao	Có thể dùng cáp dài	Có thể đo không tiếp xúc
Không gian hạn chế	Thường có lợi thế	Cần đánh giá góc phát

Không có công nghệ nào phù hợp tuyệt đối với mọi ứng dụng.

Việc lựa chọn phải dựa trên:

Loại môi chất.
Hằng số điện môi.
Chiều cao bồn.
Nhiệt độ.
Áp suất.
Mức độ bám dính.
Bọt.
Hơi.
Cánh khuấy.
Vật cản.
Yêu cầu độ chính xác.
Yêu cầu vệ sinh.
Vật liệu đầu dò.

Ưu điểm của cảm biến mức radar dẫn sóng tiếp xúc

Khả năng đo ổn định

Do tín hiệu được dẫn theo đầu dò, thiết bị có khả năng hạn chế một số ảnh hưởng từ không gian bồn.

Phù hợp với bồn có hình học phức tạp

Trong những bồn nhỏ hoặc có nhiều thiết bị bên trong, GWR có thể là một lựa chọn hiệu quả.

Có thể đo chất lỏng và vật liệu rắn

Tùy cấu hình, radar dẫn sóng có thể được sử dụng cho:

Nước.
Hóa chất.
Dầu.
Dung môi.
Bùn.
Bột.
Hạt.
Nguyên liệu dạng rời.

Không phụ thuộc vào áp suất thủy tĩnh

Khác với cảm biến áp suất đo mức, radar không xác định mức dựa trực tiếp vào áp suất chất lỏng.

Điều này giúp GWR phù hợp với các ứng dụng mà khối lượng riêng của vật liệu thay đổi.

Ít phụ thuộc vào khối lượng riêng

Đây là một ưu điểm quan trọng khi đo mức chất lỏng có tỷ trọng thay đổi theo nhiệt độ hoặc thành phần.

Nhược điểm và giới hạn của radar dẫn sóng

Đầu dò tiếp xúc với môi chất

Do đầu dò đi vào bồn, vật liệu đầu dò phải phù hợp với hóa chất.

Bám dính đầu dò

Nếu vật liệu bám nhiều lên đầu dò, tín hiệu có thể bị ảnh hưởng.

Nguy cơ đầu dò bị cơ học tác động

Đối với bồn có cánh khuấy hoặc dòng chảy mạnh, đầu dò có thể bị tác động nếu bố trí không đúng.

Cần chú ý khoảng cách lắp đặt

Đầu dò phải được bố trí phù hợp với thành bồn, đáy bồn và các thiết bị bên trong.

Có thể xảy ra tín hiệu giả

Các vật thể kim loại, đường ống, cánh khuấy hoặc cấu trúc bồn có thể tạo phản xạ không mong muốn.

Ứng dụng cảm biến mức radar dẫn sóng trong nhà máy

Đo mức bồn nước

GWR có thể sử dụng để giám sát:

Bồn nước cấp.
Bồn nước sản xuất.
Bồn nước RO.
Bồn nước DI.
Bồn chứa nước công nghiệp.
Bể trung gian.

Đo mức hóa chất

Trong ngành hóa chất, thiết bị có thể được lựa chọn cho:

NaOH.
HCl.
H₂SO₄.
Dung dịch muối.
Dung môi.
Hóa chất xử lý nước.
Chất tẩy rửa.

Tuy nhiên, cần lựa chọn vật liệu đầu dò và gioăng phù hợp.

Đo mức bồn dầu

Radar dẫn sóng có thể được ứng dụng để giám sát mức:

Dầu nhiên liệu.
Dầu thủy lực.
Dầu truyền nhiệt.
Dầu thực vật.
Dầu công nghiệp.

Đo mức trong xử lý nước thải

Trong hệ thống xử lý nước thải, GWR có thể được sử dụng tại:

Bể điều hòa.
Bể chứa hóa chất.
Bồn polymer.
Bồn PAC.
Bồn NaOH.
Bồn axit.
Bồn dung dịch dinh dưỡng.

Đối với bể nước thải có nhiều bọt, rác hoặc vật nổi, cần đánh giá kỹ trước khi lựa chọn.

Ứng dụng trong ngành thực phẩm và đồ uống

Ngành thực phẩm thường yêu cầu thiết bị có khả năng vệ sinh tốt và vật liệu tiếp xúc phù hợp.

GWR có thể được ứng dụng trong:

Bồn sữa.
Bồn nước đường.
Bồn siro.
Bồn nguyên liệu.
Bồn CIP.
Bồn hóa chất vệ sinh.

Với các ứng dụng vệ sinh nghiêm ngặt, cần lựa chọn thiết kế kết nối và vật liệu phù hợp với tiêu chuẩn của nhà máy.

Ứng dụng trong ngành dược phẩm

Trong ngành dược, việc lựa chọn cảm biến không chỉ dựa trên phạm vi đo.

Cần xem xét:

Vật liệu tiếp xúc.
Khả năng vệ sinh.
Thiết kế kết nối.
Độ nhẵn bề mặt.
Khả năng chịu hóa chất CIP.
Nhiệt độ.
Áp suất.
Yêu cầu chứng nhận.

Ứng dụng trong ngành dầu khí và năng lượng

Các ứng dụng có thể bao gồm:

Bồn dầu.
Bồn nhiên liệu.
Bồn hóa chất.
Bồn phụ trợ.
Hệ thống xử lý condensate.
Bồn chứa nguyên liệu.

Đối với khu vực nguy hiểm, cần lựa chọn thiết bị có chứng nhận phù hợp với phân vùng lắp đặt.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn cảm biến mức radar dẫn sóng, kỹ sư không nên chỉ nhìn vào giá bán.

Các thông số quan trọng gồm:

Thông số	Nội dung cần kiểm tra
Công nghệ	Guided Wave Radar
Phạm vi đo	Theo chiều dài đầu dò
Kiểu đầu dò	Que, cáp, đồng trục
Vật liệu đầu dò	316L, Hastelloy hoặc vật liệu phù hợp
Nhiệt độ	Theo model
Áp suất	Theo model
Kết nối process	Ren, mặt bích hoặc clamp
Nguồn cấp	Theo thiết bị
Output	4–20 mA, HART, Modbus hoặc tùy chọn
Độ chính xác	Theo model
Cấp bảo vệ	Theo model
Hiển thị	Có hoặc không
Vật liệu housing	Theo model
Môi chất	Chất lỏng hoặc chất rắn
Hằng số điện môi	Cần đánh giá
Khu vực nguy hiểm	Kiểm tra chứng nhận
Nhiệt độ môi trường	Theo model
Chiều dài đầu dò	Phải phù hợp chiều cao bồn

Lựa chọn chiều dài đầu dò

Chiều dài đầu dò không nên chọn đơn giản bằng chiều cao bồn.

Kỹ sư cần xác định:

Điểm 0 đo.
Điểm mức cao nhất.
Điểm mức thấp nhất.
Khoảng chết phía trên.
Khoảng cách đến đáy.
Chiều dài nozzle.
Vị trí đầu dò.
Khả năng tháo lắp.

Khoảng chết

Khoảng chết là vùng gần điểm tham chiếu mà thiết bị không thể đo chính xác hoặc không nên sử dụng để đo.

Nếu mức vật liệu thường xuyên nằm trong vùng này, cần chọn thiết bị có cấu hình phù hợp hoặc thay đổi vị trí lắp đặt.

Lựa chọn vật liệu đầu dò

Đây là một trong những yếu tố quan trọng nhất.

Inox 316L

316L được sử dụng phổ biến trong nhiều ứng dụng công nghiệp.

Phù hợp với nhiều loại nước và môi trường công nghiệp nhưng không nên mặc định rằng 316L phù hợp với mọi hóa chất.

Hastelloy

Hastelloy có thể được cân nhắc trong các môi trường ăn mòn mạnh.

Việc lựa chọn chính xác phải dựa trên:

Nồng độ.
Nhiệt độ.
Thời gian tiếp xúc.
Thành phần hóa chất.
Điều kiện công nghệ.

Lớp phủ đặc biệt

Một số ứng dụng có thể cần đầu dò hoặc cấu hình vật liệu đặc biệt để tăng khả năng chống ăn mòn hoặc giảm bám dính.

Lựa chọn theo môi chất

Nước sạch

Nước sạch thường là ứng dụng tương đối thuận lợi.

Có thể sử dụng đầu dò que trong bồn có chiều cao phù hợp.

Nước thải

Nước thải cần đánh giá:

Bọt.
Rác.
Cặn.
Dầu mỡ.
Vật nổi.
Bám dính.

Không nên chỉ dựa vào tên gọi “nước thải” để quyết định công nghệ.

Hóa chất

Cần xác định đầy đủ:

Tên hóa chất.
Nồng độ.
Nhiệt độ.
Áp suất.
Tính ăn mòn.
Tính kết tinh.
Độ nhớt.

Chất lỏng có độ nhớt cao

Các chất như dầu, syrup hoặc dung dịch đặc cần đánh giá khả năng bám dính đầu dò.

Chất rắn

Đối với bột và hạt, cần lựa chọn đầu dò và cấu hình phù hợp với đặc tính vật liệu.

Cảm biến radar dẫn sóng 4–20mA

Tín hiệu 4–20 mA là lựa chọn phổ biến trong tự động hóa công nghiệp.

Thông thường:

4 mA tương ứng với mức thấp.
20 mA tương ứng với mức cao.

PLC, DCS hoặc bộ hiển thị có thể đọc tín hiệu để thực hiện:

Điều khiển bơm.
Điều khiển van.
Cảnh báo mức cao.
Cảnh báo mức thấp.
Ghi dữ liệu.
Điều khiển PID.
Giám sát SCADA.

Ưu điểm của 4–20mA

Tín hiệu dòng điện có khả năng truyền xa và phù hợp với môi trường công nghiệp.

Ngoài ra, giá trị 4 mA thay vì 0 mA giúp hệ thống dễ nhận biết một số tình trạng bất thường như mất nguồn hoặc đứt dây.

Cảm biến radar dẫn sóng HART

HART có thể được sử dụng kết hợp với tín hiệu 4–20 mA.

Thông qua HART, kỹ thuật viên có thể:

Đọc giá trị đo.
Thay đổi cấu hình.
Kiểm tra trạng thái.
Chẩn đoán thiết bị.
Đọc thông tin cảm biến.

Cảm biến radar dẫn sóng Modbus

Trong những hệ thống tự động hóa có mạng RS485, Modbus RTU có thể là một lựa chọn.

Các thông tin có thể truyền về hệ thống điều khiển tùy theo thiết kế của thiết bị:

Giá trị mức.
Khoảng cách.
Trạng thái.
Cảnh báo.
Thông số cấu hình.

Hướng dẫn lắp đặt cảm biến radar dẫn sóng

Lắp đặt đúng là yếu tố quyết định độ ổn định của phép đo.

Xác định vị trí lắp đặt

Nên chọn vị trí:

Ít vật cản.
Không nằm trực tiếp dưới dòng nạp.
Không bị cánh khuấy va chạm.
Có đủ không gian thao tác.
Thuận tiện bảo trì.

Tránh vị trí dòng nạp trực tiếp

Nếu nguyên liệu rơi trực tiếp lên đầu dò, tín hiệu có thể dao động và đầu dò có thể chịu tác động cơ học.

Tránh cánh khuấy

Nếu bồn có cánh khuấy, đầu dò phải được đặt ở vị trí an toàn.

Đầu dò không được nằm trong vùng có nguy cơ va chạm.

Kiểm tra nozzle

Nozzle quá dài hoặc có hình dạng không phù hợp có thể ảnh hưởng đến tín hiệu.

Cần kiểm tra:

Đường kính.
Chiều dài.
Vật liệu.
Vị trí.
Khoảng cách đến thành bồn.

Quy trình đấu nối điện

Trước khi đấu nối cần kiểm tra:

Model thiết bị.
Điện áp cấp.
Sơ đồ terminal.
Loại output.
Tải vòng dòng.
Tiếp địa.
Điều kiện khu vực lắp đặt.

Không nên đấu nối theo màu dây nếu chưa kiểm tra tài liệu kỹ thuật của model.

Tiếp địa

Tiếp địa đúng giúp hạn chế các vấn đề liên quan đến nhiễu điện từ và an toàn thiết bị.

Trong nhà máy, hệ thống tiếp địa phải tuân thủ thiết kế điện tổng thể.

Cấu hình ban đầu

Sau khi lắp đặt, cần thiết lập các thông số cơ bản.

Chiều dài đầu dò

Nhập đúng chiều dài thực tế theo yêu cầu của nhà sản xuất.

Điểm tham chiếu

Thiết lập điểm mà cảm biến sử dụng để tính khoảng cách.

Giá trị 0%

Cài đặt mức thấp tương ứng với tín hiệu đầu ra.

Giá trị 100%

Cài đặt mức cao tương ứng với tín hiệu đầu ra.

Đơn vị đo

Có thể lựa chọn:

mm.
cm.
m.
%.
L.
m³.

Tùy model, các đơn vị có sẵn có thể khác nhau.

Hiệu chuẩn cảm biến mức radar dẫn sóng

Hiệu chuẩn nên được thực hiện trong điều kiện phù hợp.

Kiểm tra điểm 0

Đối chiếu giá trị hiển thị với mức thực tế hoặc phương pháp đo tham chiếu.

Kiểm tra điểm cao

Đưa mức đến vị trí kiểm tra và so sánh.

Kiểm tra tín hiệu 4–20mA

Dùng thiết bị đo dòng điện hoặc hệ thống điều khiển để kiểm tra.

Có thể xác minh:

4 mA.
12 mA.
20 mA.

Không nên hiệu chuẩn bằng cách chỉnh tùy tiện

Nếu giá trị sai lệch, trước tiên cần xác định nguyên nhân.

Có thể do:

Cài đặt sai.
Vị trí tham chiếu sai.
Đầu dò sai chiều dài.
Bám dính.
Nhiễu.
Vật cản.
Sai cấu hình môi chất.

Các lỗi thường gặp

Cảm biến báo mức không ổn định

Nguyên nhân có thể gồm:

Bề mặt chất lỏng dao động.
Bọt.
Dòng nạp.
Cánh khuấy.
Đầu dò bám vật liệu.
Cấu hình sai.
Nhiễu tín hiệu.

Cảm biến báo mức cao hơn thực tế

Có thể do phản xạ giả hoặc cấu hình điểm tham chiếu không đúng.

Cảm biến báo mức thấp hơn thực tế

Cần kiểm tra:

Đầu dò.
Đáy bồn.
Vật liệu bám.
Chiều dài đầu dò.
Cấu hình range.

Tín hiệu 4–20mA không đúng

Kiểm tra:

Nguồn cấp.
Wiring.
Tải.
Cấu hình output.
Scaling PLC.
Thiết bị đo dòng.

Mất tín hiệu

Kiểm tra:

Nguồn.
Cáp.
Terminal.
Tiếp địa.
Thiết bị hiển thị.
Module AI.
Cấu hình cảm biến.

Bảo trì cảm biến radar dẫn sóng

GWR thường không yêu cầu bảo trì quá phức tạp nhưng vẫn cần kiểm tra định kỳ.

Kiểm tra đầu dò

Quan sát:

Ăn mòn.
Cong.
Đứt.
Bám cặn.
Bám hóa chất.
Biến dạng.

Vệ sinh đầu dò

Tần suất vệ sinh phụ thuộc vào môi chất.

Nếu vật liệu bám nhanh, cần xây dựng lịch bảo trì ngắn hơn.

Kiểm tra kết nối

Kiểm tra:

Terminal.
Cáp tín hiệu.
Đầu nối.
Hộp đấu dây.
Tiếp địa.

Kiểm tra tín hiệu

Theo dõi:

Giá trị mức.
4–20mA.
Giá trị chẩn đoán.
Cảnh báo.
Xu hướng đo.

Bảng kế hoạch bảo trì đề xuất

Hạng mục	Tần suất tham khảo	Nội dung
Kiểm tra giá trị mức	Hàng ngày	So sánh xu hướng
Kiểm tra cảnh báo	Hàng tuần	Xem lỗi
Kiểm tra dây tín hiệu	Hàng tháng	Kiểm tra terminal
Kiểm tra đầu dò	Theo điều kiện	Bám dính, ăn mòn
Vệ sinh	Theo môi chất	Loại bỏ cặn
Kiểm tra 4–20mA	6–12 tháng	Đối chiếu tín hiệu
Hiệu chuẩn	Theo yêu cầu	So sánh chuẩn
Kiểm tra cấu hình	Khi bảo trì	Backup thông số

Tần suất thực tế phải được điều chỉnh theo mức độ quan trọng của thiết bị và điều kiện công nghệ.

Những sai lầm khi lựa chọn radar dẫn sóng

Chỉ quan tâm đến giá

Hai cảm biến có cùng phạm vi đo nhưng có thể khác nhau rất lớn về:

Vật liệu.
Độ chính xác.
Khả năng chịu nhiệt.
Chẩn đoán.
Chứng nhận.
Độ bền.

Không cung cấp thông tin hóa chất

Đối với môi trường ăn mòn, tên thiết bị chưa đủ để lựa chọn.

Cần cung cấp nồng độ và nhiệt độ.

Không kiểm tra chiều cao bồn

Chiều dài đầu dò phải phù hợp với phạm vi đo thực tế.

Bỏ qua hiện tượng bám dính

Nếu vật liệu bám vào đầu dò, tín hiệu có thể bị ảnh hưởng.

Lắp đầu dò ngay dưới cửa nạp

Đây là lỗi thường gặp trong thiết kế.

Quy trình lựa chọn cảm biến radar dẫn sóng cho nhà máy

Bước 1: Xác định môi chất

Cần biết:

Tên.
Trạng thái.
Tỷ trọng.
Độ nhớt.
Hằng số điện môi nếu có.
Tính ăn mòn.

Bước 2: Xác định điều kiện vận hành

Thu thập:

Nhiệt độ.
Áp suất.
Mức cao nhất.
Mức thấp nhất.

Bước 3: Xác định bồn

Cần có:

Chiều cao.
Đường kính.
Nozzle.
Vật liệu.
Cánh khuấy.
Ống bên trong.

Bước 4: Chọn đầu dò

Chọn:

Que.
Cáp.
Đồng trục.

Bước 5: Chọn vật liệu

Dựa vào tính tương thích hóa học.

Bước 6: Chọn output

Tùy hệ thống:

4–20mA.
HART.
RS485 Modbus.
Fieldbus.

Bước 7: Kiểm tra môi trường lắp đặt

Nếu có nguy cơ cháy nổ, phải kiểm tra chứng nhận thiết bị.

Cảm biến radar dẫn sóng và cảm biến áp suất đo mức

Tiêu chí	Radar dẫn sóng	Áp suất
Phụ thuộc tỷ trọng	Ít	Có
Đo chất lỏng tỷ trọng thay đổi	Có lợi thế	Có thể sai
Tiếp xúc môi chất	Có	Có
Đo bồn kín	Tốt	Tốt
Bám dính	Có thể ảnh hưởng	Tùy vị trí
Bùn	Cần đánh giá	Có thể phù hợp
Cấu hình	Phức tạp hơn	Đơn giản hơn

Radar dẫn sóng và phao cơ

Phao cơ có cấu tạo đơn giản nhưng khả năng tích hợp vào hệ thống điều khiển hiện đại hạn chế hơn.

GWR có thể cung cấp tín hiệu liên tục cho PLC hoặc SCADA, từ đó phù hợp hơn với nhà máy tự động hóa.

Radar dẫn sóng và cảm biến siêu âm

Tiêu chí	GWR	Siêu âm
Tiếp xúc	Có	Không
Hơi	Thường có lợi thế	Có thể ảnh hưởng
Bọt	Cần đánh giá	Có thể ảnh hưởng
Bám dính	Có thể ảnh hưởng	Ít hơn
Vật cản	Tương đối linh hoạt	Có thể gây phản xạ
Bồn hẹp	Thường phù hợp	Cần đánh giá
Lắp đặt	Có đầu dò	Không đầu dò

Các yếu tố ảnh hưởng đến độ chính xác

Hằng số điện môi

Đặc tính điện môi của môi chất ảnh hưởng đến cường độ phản xạ.

Bọt

Lớp bọt có thể tạo tín hiệu phản xạ khác với bề mặt chất lỏng thực.

Bám dính

Vật liệu bám trên đầu dò làm thay đổi điều kiện truyền tín hiệu.

Nhiễu cơ học

Cáp hoặc que rung có thể gây biến động tín hiệu.

Vật cản

Các kết cấu bên trong bồn có thể tạo phản xạ giả.

Nhiệt độ

Nhiệt độ cao có thể ảnh hưởng đến giới hạn vật liệu và bộ điện tử.

Áp suất

Áp suất không trực tiếp quyết định nguyên lý đo nhưng ảnh hưởng đến yêu cầu cơ khí và cấu hình process connection.

Thiết kế hệ thống đo mức cho bồn hóa chất

Một hệ thống hoàn chỉnh có thể bao gồm:

Cảm biến mức radar.
PLC.
Tủ điều khiển.
HMI.
SCADA.
Cảnh báo mức cao.
Cảnh báo mức thấp.
Bơm.
Van.
Hệ thống interlock.

Ví dụ:

Khi mức hóa chất giảm xuống dưới mức thấp, PLC có thể phát lệnh chạy bơm cấp.

Khi mức đạt mức cao, PLC dừng bơm hoặc đóng van.

Khi mức vượt mức an toàn, hệ thống kích hoạt cảnh báo.

Ứng dụng điều khiển bơm theo mức

GWR có thể cung cấp tín hiệu mức liên tục.

PLC có thể sử dụng giá trị này để điều khiển:

Bơm cấp.
Bơm xả.
Van điện.
Van điều khiển.

Một logic điều khiển cơ bản có thể gồm:

Mức thấp: khởi động bơm.
Mức trung bình: duy trì.
Mức cao: dừng bơm.
Mức rất cao: cảnh báo tràn.

Thiết kế thực tế cần có các điều kiện interlock và bảo vệ riêng.

An toàn khi lắp đặt

Đối với hệ thống công nghiệp, cần tuân thủ quy trình an toàn của nhà máy.

Trước khi tháo thiết bị khỏi bồn hóa chất cần:

Cô lập đường ống.
Xả áp.
Xả hóa chất nếu cần.
Làm sạch.
Kiểm tra khí.
Thực hiện LOTO.
Sử dụng PPE phù hợp.

Không tháo đầu dò khỏi bồn đang chịu áp suất nếu thiết bị và hệ thống không được thiết kế cho thao tác đó.

Checklist nghiệm thu

Hạng mục	Kiểm tra
Model	Đúng thiết kế
Chiều dài probe	Đúng
Vật liệu probe	Phù hợp
Kết nối process	Đúng
Nguồn cấp	Đúng
Output	Đúng
Tiếp địa	Đạt
Vị trí lắp	Đạt
Khoảng cách vật cản	Đạt
Cấu hình 0%	Đúng
Cấu hình 100%	Đúng
4mA	Kiểm tra
20mA	Kiểm tra
PLC	Nhận tín hiệu
HMI	Hiển thị
Cảnh báo	Kiểm tra

Khi nào nên sử dụng cảm biến radar dẫn sóng?

GWR đặc biệt đáng cân nhắc khi:

Cần đo mức liên tục.
Bồn có hơi.
Bồn có hình học phức tạp.
Không gian phía trên hạn chế.
Cần tín hiệu 4–20mA.
Cần kết nối PLC.
Tỷ trọng môi chất thay đổi.
Muốn hạn chế phụ thuộc vào áp suất thủy tĩnh.

Khi nào nên cân nhắc công nghệ khác?

Không nên sử dụng GWR một cách máy móc.

Cần xem xét giải pháp khác khi:

Đầu dò dễ bị phá hủy cơ học.
Môi chất bám cực mạnh.
Yêu cầu vệ sinh đặc biệt.
Có điều kiện process không phù hợp vật liệu đầu dò.
Không thể đưa đầu dò vào bồn.
Cấu trúc bồn không phù hợp.

Trong những trường hợp này, radar không tiếp xúc, siêu âm, áp suất, phao hoặc các công nghệ khác có thể phù hợp hơn.

Báo giá cảm biến mức radar dẫn sóng phụ thuộc vào những yếu tố nào?

Giá thiết bị phụ thuộc vào nhiều yếu tố.

Loại đầu dò

Đầu dò que, cáp và đồng trục có mức giá khác nhau.

Vật liệu

316L và các vật liệu hợp kim đặc biệt có chi phí khác nhau.

Phạm vi đo

Đầu dò càng dài, yêu cầu cơ khí và cấu hình có thể càng cao.

Kết nối process

Ren, mặt bích, clamp và các kết nối đặc biệt có mức giá khác nhau.

Output

Thiết bị chỉ có 4–20mA sẽ khác với phiên bản tích hợp HART, Modbus hoặc các giao thức khác.

Chứng nhận

Thiết bị dùng trong khu vực nguy hiểm có thể yêu cầu chứng nhận đặc biệt.

Vì vậy, để báo giá chính xác nên cung cấp đầy đủ thông tin kỹ thuật thay vì chỉ hỏi “cảm biến radar giá bao nhiêu”.

Thông tin cần cung cấp khi yêu cầu tư vấn

Kỹ sư hoặc bộ phận mua hàng nên chuẩn bị:

Tên môi chất.
Nồng độ.
Nhiệt độ.
Áp suất.
Chiều cao bồn.
Đường kính bồn.
Mức thấp nhất.
Mức cao nhất.
Kiểu bồn.
Vật liệu bồn.
Kết nối mong muốn.
Tín hiệu đầu ra.
Nguồn cấp.
Yêu cầu hiển thị.
Khu vực lắp đặt.
Yêu cầu chứng nhận nếu có.

Các dữ liệu này giúp hạn chế tình trạng chọn sai cảm biến.

Câu hỏi thường gặp về cảm biến mức radar dẫn sóng

Cảm biến mức radar dẫn sóng là gì?

Đây là thiết bị đo mức sử dụng xung điện từ được dẫn truyền dọc theo đầu dò để xác định vị trí bề mặt vật liệu.

Radar dẫn sóng có tiếp xúc với chất lỏng không?

Có. Đầu dò của thiết bị nằm trong môi chất hoặc vùng đo.

Radar dẫn sóng có đo được nước không?

Có. Nước là một trong những nhóm ứng dụng phổ biến, tuy nhiên cần lựa chọn cấu hình phù hợp với bồn và điều kiện vận hành.

Radar dẫn sóng có đo được hóa chất không?

Có thể, nhưng phải lựa chọn vật liệu đầu dò, gioăng và kết nối phù hợp với loại hóa chất, nồng độ, nhiệt độ và áp suất.

Radar dẫn sóng có đo được bồn kín không?

Có. Đây là một trong những ứng dụng công nghiệp phổ biến của công nghệ này.

Radar dẫn sóng có bị ảnh hưởng bởi áp suất không?

Nguyên lý đo không dựa vào áp suất thủy tĩnh, nhưng áp suất vẫn cần được xem xét để lựa chọn cấu hình cơ khí và cấp chịu áp của thiết bị.

Radar dẫn sóng có bị ảnh hưởng bởi tỷ trọng không?

Không phụ thuộc tỷ trọng theo cách cảm biến áp suất đo mức phụ thuộc. Tuy nhiên, đặc tính điện môi của môi chất có vai trò quan trọng đối với tín hiệu phản xạ.

Có thể dùng radar dẫn sóng cho bùn không?

Có thể trong một số trường hợp, nhưng cần đánh giá độ bám dính, thành phần rắn, chuyển động bề mặt và khả năng vệ sinh đầu dò.

Có thể dùng radar dẫn sóng cho nước thải không?

Có thể. Tuy nhiên nước thải có nhiều bọt, rác, dầu mỡ hoặc cặn có thể làm tăng độ phức tạp của ứng dụng.

Radar dẫn sóng có đo được chất rắn không?

Một số cấu hình có thể dùng cho vật liệu rắn dạng bột hoặc hạt. Cần lựa chọn đầu dò phù hợp với đặc tính vật liệu.

Nên chọn đầu dò que hay cáp?

Đầu dò que thường phù hợp với bồn có chiều cao vừa phải và yêu cầu cơ khí ổn định. Đầu dò cáp phù hợp với bồn cao hoặc phạm vi đo lớn.

Radar dẫn sóng có tín hiệu 4–20mA không?

Nhiều model công nghiệp hỗ trợ 4–20mA. Cần kiểm tra datasheet của model cụ thể.

Radar dẫn sóng có kết nối Modbus không?

Một số model hỗ trợ RS485 Modbus RTU hoặc các giao thức khác. Không phải mọi thiết bị GWR đều có Modbus.

Đầu dò có cần vệ sinh không?

Có thể cần, đặc biệt khi môi chất có khả năng bám dính, kết tinh hoặc tạo cặn.

Bao lâu nên hiệu chuẩn một lần?

Không có một chu kỳ cố định áp dụng cho mọi nhà máy. Tần suất phụ thuộc yêu cầu đo, mức độ quan trọng của thiết bị, quy trình chất lượng và điều kiện vận hành.

Tại sao cảm biến radar dẫn sóng báo mức sai?

Các nguyên nhân thường gặp gồm:

Cấu hình sai.
Điểm tham chiếu sai.
Đầu dò bám cặn.
Vật cản.
Nhiễu phản xạ.
Đầu dò bị cong.
Lắp đặt không đúng.
Môi chất thay đổi đặc tính.

Tại sao giá trị mức nhảy liên tục?

Có thể do:

Bề mặt dao động.
Bọt.
Dòng nạp.
Cánh khuấy.
Đầu dò rung.
Phản xạ giả.
Cấu hình lọc tín hiệu chưa phù hợp.

Có thể lắp radar dẫn sóng gần thành bồn không?

Có thể trong một số cấu hình nhưng phải tuân thủ khoảng cách tối thiểu do nhà sản xuất quy định và đánh giá ảnh hưởng của thành bồn.

Có nên lắp đầu dò gần cánh khuấy?

Không nên nếu vị trí đó có nguy cơ va chạm hoặc tạo phản xạ mạnh.

Có thể lắp radar dẫn sóng trong bồn có hơi không?

Có thể. Đây là một trong những ưu điểm khiến GWR được cân nhắc trong nhiều ứng dụng bồn công nghiệp.

Có thể dùng cảm biến radar dẫn sóng cho bồn hóa chất ăn mòn?

Có thể nếu vật liệu tiếp xúc được lựa chọn đúng. Không nên chọn vật liệu chỉ dựa trên tên hóa chất mà bỏ qua nồng độ và nhiệt độ.

Kết luận

Cảm biến mức radar dẫn sóng tiếp xúc là giải pháp đo mức liên tục có nhiều ưu điểm trong các hệ thống công nghiệp yêu cầu độ ổn định, khả năng tích hợp tự động hóa và làm việc trong điều kiện bồn chứa phức tạp.

Công nghệ này đặc biệt hữu ích khi nhà máy cần đo mức mà không muốn phụ thuộc vào tỷ trọng chất lỏng như phương pháp áp suất, hoặc khi điều kiện bồn khiến các phương pháp khác khó đạt độ ổn định mong muốn.

Tuy nhiên, hiệu quả của cảm biến không chỉ phụ thuộc vào bản thân thiết bị. Việc lựa chọn đúng đầu dò, vật liệu, phạm vi đo, vị trí lắp đặt, kết nối process, tín hiệu đầu ra và cấu hình phần mềm đóng vai trò rất quan trọng.

Đối với các hệ thống nhà máy, khu công nghiệp và dây chuyền xử lý nước, hóa chất, thực phẩm, dược phẩm hoặc sản xuất, nên đánh giá cảm biến theo toàn bộ điều kiện công nghệ thay vì chỉ dựa vào giá thành hoặc phạm vi đo.

Khi lựa chọn cảm biến mức radar dẫn sóng tiếp xúc, cần ưu tiên sự phù hợp giữa cảm biến và môi chất, sau đó mới tối ưu về cấu hình, tín hiệu, vật liệu và chi phí đầu tư. Đây là cách tiếp cận giúp giảm lỗi đo, hạn chế thời gian dừng máy và nâng cao độ tin cậy của hệ thống tự động hóa.

FAQ

Câu hỏi: Cảm biến mức radar dẫn sóng tiếp xúc là gì?
Trả lời: Đây là thiết bị đo mức liên tục sử dụng xung điện từ truyền dọc theo đầu dò dẫn sóng để xác định khoảng cách đến bề mặt môi chất.

Câu hỏi: Radar dẫn sóng có tiếp xúc với môi chất không?
Trả lời: Có. Đầu dò que, cáp hoặc đồng trục được đưa vào vùng chứa môi chất.

Câu hỏi: Radar dẫn sóng có đo được hóa chất không?
Trả lời: Có thể, với điều kiện lựa chọn đúng vật liệu đầu dò, gioăng, kết nối và cấu hình phù hợp với hóa chất, nồng độ, nhiệt độ và áp suất.

Câu hỏi: Radar dẫn sóng có xuất tín hiệu 4–20mA không?
Trả lời: Nhiều model công nghiệp hỗ trợ tín hiệu 4–20mA và có thể tích hợp với PLC, DCS hoặc SCADA.

Câu hỏi: Radar dẫn sóng có cần bảo trì không?
Trả lời: Có. Cần kiểm tra định kỳ đầu dò, tình trạng bám cặn, kết nối điện, tín hiệu đầu ra và độ chính xác theo yêu cầu của hệ thống.

Câu hỏi: Nên chọn radar dẫn sóng hay radar không tiếp xúc?
Trả lời: Lựa chọn phụ thuộc vào môi chất, hình dạng bồn, chiều cao bồn, bọt, hơi, bụi, vật cản, khả năng bám dính và yêu cầu lắp đặt. Không có một công nghệ phù hợp cho mọi ứng dụng.

Thông tin liên quan khác

Cảm biến đo mức không tiếp xúc.

Cảm biến đo mức radar.

Cảm biến đo mức siêu âm.

Cảm biến đo mức bồn hóa chất.

Cảm biến đo mức nước.

Cảm biến đo mức nước thải.

Đồng hồ đo lưu lượng.

Đồng hồ lưu lượng điện từ.

Đồng hồ lưu lượng siêu âm.
