Đồng hồ đo lưu lượng tuabin: Nguyên lý, cấu tạo, thông số kỹ thuật, ứng dụng và cách lựa chọn

Đồng hồ đo lưu lượng tuabin là một trong những thiết bị đo lưu lượng dạng vận tốc được sử dụng phổ biến trong các hệ thống đường ống công nghiệp. Thiết bị hoạt động dựa trên nguyên lý chuyển động của dòng chất lỏng làm quay rotor bên trong thân đồng hồ. Tốc độ quay của rotor được cảm biến ghi nhận và chuyển đổi thành tín hiệu tương ứng với lưu lượng thể tích của môi chất đi qua đường ống.

Với ưu điểm có cấu tạo tương đối gọn, độ chính xác tốt, khả năng đáp ứng nhanh và có thể cung cấp nhiều dạng tín hiệu đầu ra, đồng hồ đo lưu lượng tuabin được ứng dụng trong hệ thống cấp nước, xử lý nước, dầu nhiên liệu, HVAC, hệ thống làm mát, dây chuyền sản xuất và nhiều ứng dụng công nghiệp khác.

Tuy nhiên, để đồng hồ đo lưu lượng tuabin hoạt động ổn định và đạt độ chính xác theo thiết kế, việc lựa chọn thiết bị cần dựa trên nhiều yếu tố như lưu lượng nhỏ nhất, lưu lượng lớn nhất, đường kính đường ống, áp suất, nhiệt độ, độ nhớt, đặc tính môi chất, yêu cầu tín hiệu và điều kiện lắp đặt.

Bài viết dưới đây trình bày chuyên sâu về đồng hồ đo lưu lượng tuabin, từ nguyên lý hoạt động, cấu tạo, thông số kỹ thuật, ứng dụng đến cách lựa chọn, lắp đặt, bảo trì, xử lý sự cố và hiệu chuẩn thiết bị.

Đồng hồ đo lưu lượng tuabin là gì?

Đồng hồ đo lưu lượng tuabin là thiết bị dùng để xác định lưu lượng thể tích của chất lỏng chảy qua đường ống dựa trên tốc độ quay của một rotor dạng tuabin.

Khi chất lỏng đi qua thân đồng hồ, dòng chảy tác động lên các cánh rotor khiến rotor quay quanh trục. Tốc độ quay của rotor có mối quan hệ với tốc độ dòng chảy trong phạm vi đo được thiết kế của thiết bị.

Cảm biến đặt bên trong hoặc bên ngoài vùng dòng chảy sẽ phát hiện chuyển động của rotor. Tín hiệu thu được có thể được xử lý thành tín hiệu xung, tần số hoặc chuyển đổi sang tín hiệu 4–20 mA tùy cấu hình.

Về bản chất, đồng hồ đo lưu lượng tuabin thuộc nhóm lưu lượng kế vận tốc. Thiết bị không trực tiếp cân hoặc đo khối lượng chất lỏng mà xác định vận tốc dòng chảy rồi quy đổi thành lưu lượng.

Công thức cơ bản có thể biểu diễn:

Q = A × v

Trong đó:

Q là lưu lượng thể tích.

A là diện tích tiết diện dòng chảy.

v là vận tốc trung bình của dòng chất lỏng.

Đối với đồng hồ tuabin, tốc độ quay của rotor được sử dụng làm đại lượng trung gian để xác định vận tốc dòng chảy và từ đó tính toán lưu lượng.

Tại sao gọi là đồng hồ lưu lượng tuabin?

Tên gọi xuất phát từ cấu tạo rotor có nhiều cánh giống dạng turbine. Khi dòng chất lỏng đi qua, rotor quay với tốc độ phụ thuộc vào vận tốc dòng chảy.

Trong tài liệu kỹ thuật, thiết bị còn có thể được gọi bằng nhiều tên khác như:

Đồng hồ lưu lượng tuabin.

Đồng hồ đo lưu lượng turbine.

Lưu lượng kế tuabin.

Turbine flow meter.

Turbine flowmeter.

Cảm biến lưu lượng tuabin.

Mặc dù tên gọi khác nhau, nguyên lý cơ bản của nhóm thiết bị này vẫn dựa trên việc xác định tốc độ quay của rotor để suy ra lưu lượng.

Nguyên lý hoạt động của đồng hồ đo lưu lượng tuabin

Nguyên lý hoạt động của đồng hồ đo lưu lượng tuabin tương đối đơn giản nhưng độ chính xác thực tế phụ thuộc rất nhiều vào điều kiện dòng chảy và đặc tính cơ khí của rotor.

Khi chất lỏng đi vào thân đồng hồ, dòng chất lỏng được dẫn qua khu vực rotor. Lực tác động của dòng chảy lên các cánh rotor tạo ra mô men làm rotor quay.

Tốc độ quay của rotor tăng khi lưu lượng tăng và giảm khi lưu lượng giảm.

Cảm biến pickup sẽ phát hiện sự chuyển động của rotor. Mỗi vòng quay hoặc mỗi cánh đi qua vị trí cảm biến có thể tạo ra một xung điện.

Bộ xử lý của đồng hồ sẽ sử dụng tần số hoặc số lượng xung để tính toán lưu lượng.

Mối quan hệ giữa xung và lưu lượng

Một trong những thông số quan trọng của đồng hồ tuabin là hệ số K.

Hệ số K thể hiện mối quan hệ giữa số xung tạo ra và thể tích chất lỏng đi qua đồng hồ.

Có thể biểu diễn đơn giản:

K = số xung / đơn vị thể tích

Tùy thiết kế, hệ số K có thể được biểu diễn theo pulse/lít, pulse/m³ hoặc các đơn vị tương đương.

Bộ hiển thị hoặc bộ chuyển đổi tín hiệu sử dụng hệ số này để tính toán lưu lượng tức thời và tổng lưu lượng.

Khi lưu lượng tăng thì điều gì xảy ra?

Khi lưu lượng tăng, vận tốc dòng chảy tác động lên rotor lớn hơn. Rotor quay nhanh hơn, tần số xung tăng và bộ xử lý nhận biết đây là trạng thái lưu lượng cao hơn.

Ngược lại, khi lưu lượng giảm, rotor quay chậm hơn và tần số xung giảm.

Tại trạng thái không có dòng chảy, rotor không quay và tín hiệu xung lý tưởng sẽ về trạng thái tương ứng với lưu lượng bằng không.

Đồng hồ tuabin có đo trực tiếp lưu lượng không?

Không hoàn toàn.

Thiết bị đo chuyển động của rotor và sử dụng đặc tính đã được hiệu chuẩn để suy ra lưu lượng.

Do đó, tình trạng rotor, ổ trục, độ nhớt của môi chất, chế độ dòng chảy, đường ống và điều kiện lắp đặt đều có thể ảnh hưởng đến kết quả đo.

Cấu tạo của đồng hồ đo lưu lượng tuabin

Một đồng hồ đo lưu lượng tuabin thông thường gồm nhiều bộ phận cơ khí và điện tử phối hợp với nhau.

Thân đồng hồ

Thân là bộ phận bao quanh toàn bộ cụm đo và chịu áp lực của đường ống.

Vật liệu thân có thể là inox, gang, thép hoặc các vật liệu khác tùy loại thiết bị và môi chất.

Việc lựa chọn vật liệu thân phải phù hợp với áp suất, nhiệt độ và tính chất hóa học của môi chất.

Rotor tuabin

Rotor là bộ phận quan trọng nhất trong cơ cấu đo.

Rotor thường gồm nhiều cánh được bố trí quanh trục. Khi chất lỏng đi qua, lực của dòng chảy làm rotor quay.

Chất lượng gia công rotor ảnh hưởng trực tiếp đến độ ổn định và khả năng lặp lại của phép đo.

Trục rotor

Trục giữ rotor tại vị trí xác định trong thân đồng hồ.

Trục phải đảm bảo độ đồng tâm, độ bền cơ học và khả năng hoạt động ổn định trong điều kiện áp suất và nhiệt độ thiết kế.

Ổ đỡ

Ổ đỡ giúp rotor quay với ma sát thấp.

Đây là một trong những bộ phận có thể bị hao mòn theo thời gian.

Nếu môi chất chứa cặn hoặc hạt rắn, các hạt này có thể làm tăng ma sát hoặc gây kẹt rotor.

Cảm biến pickup

Pickup sensor có nhiệm vụ phát hiện chuyển động của rotor.

Tùy thiết kế, cảm biến có thể phát hiện sự thay đổi từ trường hoặc tín hiệu tương ứng khi cánh rotor đi qua vùng cảm biến.

Tín hiệu từ cảm biến được đưa tới bộ xử lý để tính toán lưu lượng.

Bộ chuyển đổi tín hiệu

Một số thiết bị có bộ chuyển đổi tích hợp để biến tín hiệu xung thành tín hiệu 4–20 mA hoặc các dạng tín hiệu khác.

Bộ chuyển đổi cũng có thể đảm nhiệm chức năng hiển thị, tổng lưu lượng, cảnh báo và truyền dữ liệu.

Màn hình hiển thị

Các phiên bản điện tử thường có màn hình LCD hoặc màn hình tương đương để hiển thị lưu lượng tức thời và tổng lưu lượng.

Một số model có thể cho phép cài đặt đơn vị đo, hệ số K, ngưỡng cảnh báo hoặc các thông số liên quan.

Thông số kỹ thuật quan trọng của đồng hồ đo lưu lượng tuabin

Khi lựa chọn đồng hồ đo lưu lượng tuabin cho nhà máy, không nên chỉ quan tâm đến DN đường ống.

Các thông số dưới đây cần được xem xét đồng thời.

Đường kính danh nghĩa DN

DN thể hiện kích thước danh nghĩa của đường ống hoặc thiết bị.

Các kích thước phổ biến có thể gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200 và lớn hơn tùy dòng sản phẩm.

Tuy nhiên, DN không phải yếu tố duy nhất quyết định model.

Dải lưu lượng

Dải lưu lượng là một trong những thông số quan trọng nhất.

Cần xác định:

Lưu lượng nhỏ nhất.

Lưu lượng bình thường.

Lưu lượng lớn nhất.

Không nên lựa chọn đồng hồ chỉ dựa vào lưu lượng trung bình.

Nếu lưu lượng thực tế thường xuyên nằm quá thấp so với vùng đo hiệu quả, thiết bị có thể cho kết quả không ổn định.

Nếu lưu lượng vượt quá giới hạn thiết kế, rotor có thể bị quá tải và thiết bị có thể bị hư hỏng.

Độ chính xác

Độ chính xác của đồng hồ tuabin phụ thuộc vào model và điều kiện vận hành.

Một số dòng có thể đạt độ chính xác khoảng ±0,5%, trong khi các model khác có thể có cấp chính xác khác.

Không nên sử dụng một giá trị độ chính xác chung cho tất cả đồng hồ tuabin.

Áp suất làm việc

Thiết bị phải chịu được áp suất tối đa của hệ thống.

Khi lựa chọn cần xem xét:

Áp suất vận hành bình thường.

Áp suất lớn nhất.

Áp suất dao động.

Khả năng xảy ra búa nước.

Nếu áp suất hệ thống vượt quá áp suất cho phép của thiết bị, nguy cơ rò rỉ hoặc hư hỏng cơ khí có thể xảy ra.

Nhiệt độ môi chất

Nhiệt độ ảnh hưởng đến vật liệu thân, rotor, gioăng và các bộ phận điện tử.

Với chất lỏng nhiệt độ cao, cần lựa chọn model được thiết kế phù hợp.

Độ nhớt

Độ nhớt là yếu tố đặc biệt quan trọng đối với đồng hồ tuabin.

Đồng hồ được thiết kế và hiệu chuẩn trong một phạm vi điều kiện nhất định.

Khi độ nhớt thay đổi đáng kể, đặc tính chuyển động của rotor cũng có thể thay đổi.

Do đó, không nên sử dụng đồng hồ tuabin đo nước để mặc định đo các loại dầu hoặc chất lỏng có độ nhớt cao mà không kiểm tra lại thông số.

Vật liệu tiếp xúc môi chất

Các vật liệu thường gặp gồm inox 304, inox 316L hoặc vật liệu chuyên dụng tùy model.

Việc lựa chọn vật liệu cần dựa trên tính ăn mòn của môi chất.

Kiểu kết nối

Hai dạng phổ biến là kết nối ren và kết nối mặt bích.

Đồng hồ dạng ren thường được sử dụng cho đường ống nhỏ.

Đồng hồ mặt bích phù hợp với các đường ống công nghiệp lớn hoặc hệ thống yêu cầu kết nối chắc chắn.

Bảng thông số kỹ thuật tham khảo

Thông số	Giá trị tham khảo
Công nghệ đo	Tuabin
Môi chất	Chất lỏng phù hợp với thiết bị
Kích thước	Tùy model
Dải đo	Tùy DN và model
Độ chính xác	Tùy model
Kết nối	Ren hoặc mặt bích
Vật liệu thân	Inox, gang hoặc vật liệu chuyên dụng
Rotor	Vật liệu theo model
Tín hiệu	Pulse, tần số, 4–20 mA tùy cấu hình
Hiển thị	Có hoặc không tùy model
Nguồn cấp	Tùy bộ hiển thị/chuyển đổi
Áp suất	Theo cấp áp suất thiết bị
Nhiệt độ	Theo model
Ứng dụng	Nước, dầu và chất lỏng phù hợp

Thông số trên chỉ mang tính tham khảo. Khi lựa chọn thiết bị thực tế cần đối chiếu datasheet của đúng model.

Phân loại đồng hồ đo lưu lượng tuabin

Đồng hồ lưu lượng tuabin dạng ren

Đồng hồ tuabin dạng ren thường được sử dụng cho các đường ống có kích thước nhỏ.

Ưu điểm là thiết kế gọn, dễ lắp đặt và phù hợp với nhiều hệ thống phụ trợ.

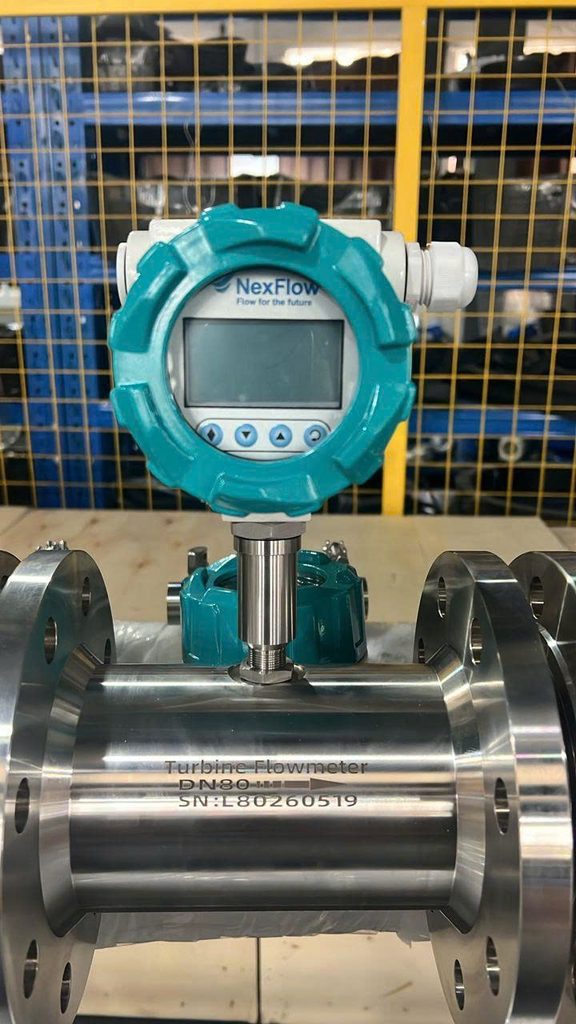

Đồng hồ lưu lượng tuabin mặt bích

Dòng mặt bích thường được sử dụng trong các hệ thống công nghiệp.

Kết nối mặt bích giúp thiết bị cố định chắc chắn và phù hợp với đường ống có đường kính lớn hơn.

Đồng hồ tuabin có màn hình

Thiết bị có thể hiển thị lưu lượng tức thời và tổng lưu lượng.

Một số model cho phép người vận hành cài đặt nhiều thông số ngay trên bộ hiển thị.

Đồng hồ tuabin tín hiệu xung

Tín hiệu xung phù hợp với các hệ thống cần đưa dữ liệu về bộ điều khiển hoặc bộ đếm.

PLC có thể nhận xung và tính toán lưu lượng dựa trên hệ số K.

Đồng hồ tuabin tín hiệu 4–20 mA

Tín hiệu 4–20 mA phổ biến trong tự động hóa công nghiệp.

Tín hiệu có thể truyền về PLC, DCS hoặc hệ thống SCADA.

Đồng hồ đo lưu lượng tuabin đo được những môi chất nào?

Khả năng đo của đồng hồ tuabin phụ thuộc vào thiết kế và điều kiện vận hành.

Đo nước sạch

Nước sạch là một trong những ứng dụng phổ biến.

Thiết bị có thể được sử dụng trong:

Hệ thống cấp nước.

Hệ thống xử lý nước.

Hệ thống RO.

Hệ thống làm mát.

Đường ống công nghệ.

Đo dầu

Một số loại đồng hồ tuabin được thiết kế để đo dầu và nhiên liệu.

Tuy nhiên cần kiểm tra độ nhớt, nhiệt độ và dải đo trước khi lựa chọn.

Đo nhiên liệu

Đồng hồ tuabin có thể được ứng dụng trong một số hệ thống đo nhiên liệu.

Đối với hệ thống yêu cầu độ chính xác cao, cần xem xét đầy đủ cấp chính xác, điều kiện vận hành và yêu cầu pháp lý.

Đo hóa chất

Không phải hóa chất nào cũng phù hợp với đồng hồ tuabin.

Cần kiểm tra:

Tính ăn mòn.

Độ nhớt.

Nhiệt độ.

Tính sạch của môi chất.

Vật liệu rotor.

Vật liệu thân.

Vật liệu gioăng.

Ứng dụng đồng hồ đo lưu lượng tuabin trong nhà máy

Hệ thống cấp nước

Đồng hồ có thể được sử dụng để giám sát lượng nước cấp cho từng khu vực hoặc dây chuyền.

Nhà máy xử lý nước

Thiết bị có thể được bố trí tại các tuyến nước đầu vào, nước sau xử lý hoặc các tuyến công nghệ phù hợp.

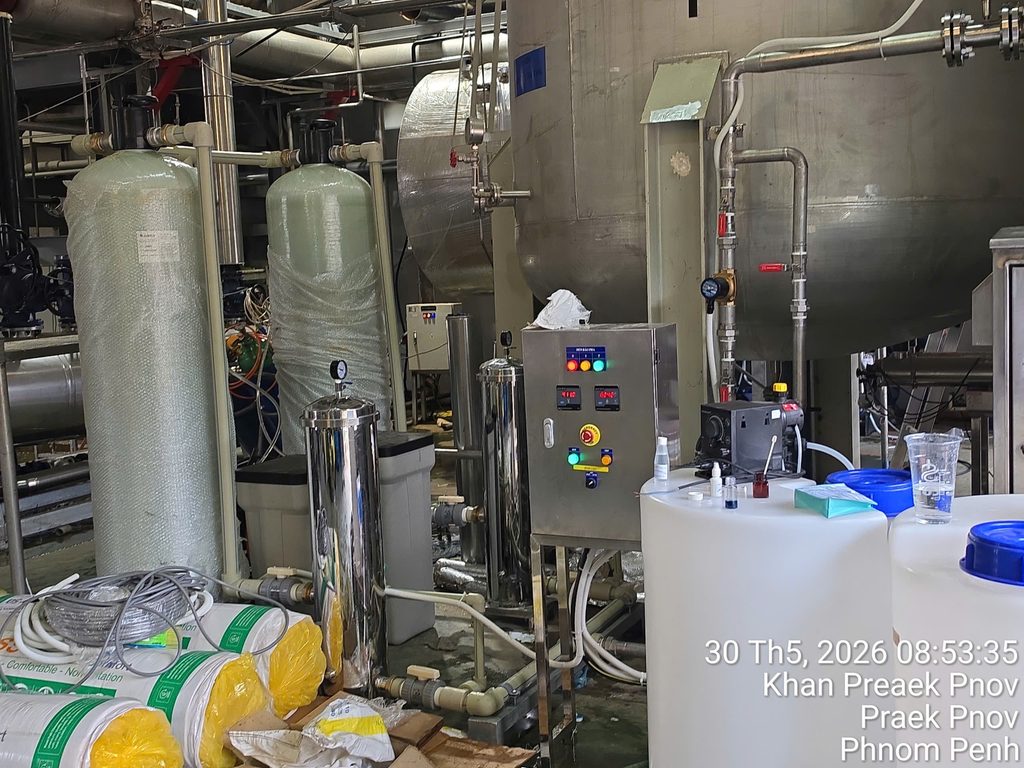

Hệ thống RO

Trong hệ thống RO, việc theo dõi lưu lượng giúp đánh giá tình trạng vận hành của màng và các thiết bị phía trước.

Hệ thống HVAC

Đồng hồ tuabin có thể được sử dụng trong các hệ thống tuần hoàn chất lỏng nếu điều kiện dòng chảy phù hợp.

Nhà máy thực phẩm và đồ uống

Một số ứng dụng có thể sử dụng đồng hồ tuabin để đo các chất lỏng phù hợp.

Tuy nhiên, với ứng dụng vệ sinh thực phẩm, cần lựa chọn thiết bị đáp ứng yêu cầu vật liệu, kết nối và tiêu chuẩn vệ sinh tương ứng.

Hệ thống dầu và nhiên liệu

Đây là một trong những nhóm ứng dụng đáng chú ý của turbine flow meter.

Việc lựa chọn cần đặc biệt quan tâm đến độ nhớt và đặc tính của nhiên liệu.

Cách lựa chọn đồng hồ đo lưu lượng tuabin

Lựa chọn đúng thiết bị nên bắt đầu từ điều kiện công nghệ thay vì bắt đầu từ giá bán.

Bước 1: Xác định môi chất

Cần biết chính xác chất lỏng cần đo.

Ví dụ:

Nước sạch.

Nước RO.

Dầu.

Nhiên liệu.

Dung dịch hóa chất.

Dung dịch công nghệ.

Bước 2: Xác định lưu lượng

Cần cung cấp ít nhất ba giá trị:

Qmin.

Qnormal.

Qmax.

Trong đó Qnormal là lưu lượng thường xuyên nhất.

Bước 3: Xác định đường kính đường ống

Đường kính giúp xác định phạm vi lựa chọn ban đầu.

Tuy nhiên, không nên mặc định DN đồng hồ phải bằng DN đường ống trong mọi trường hợp.

Bước 4: Xác định áp suất

Cần xác định áp suất làm việc và áp suất lớn nhất.

Bước 5: Xác định nhiệt độ

Đặc biệt quan trọng với dầu nóng, nước nóng và chất lỏng công nghệ.

Bước 6: Xác định độ nhớt

Độ nhớt ảnh hưởng đến đặc tính rotor và độ chính xác.

Bước 7: Xác định tín hiệu

Nếu chỉ cần đọc tại chỗ, màn hình hiển thị có thể đáp ứng.

Nếu cần đưa dữ liệu về PLC, có thể lựa chọn Pulse hoặc 4–20 mA tùy cấu hình.

Lắp đặt đồng hồ đo lưu lượng tuabin

Lắp đặt ảnh hưởng trực tiếp đến độ chính xác.

Lắp đúng chiều dòng chảy

Trên thân thiết bị thường có mũi tên chỉ hướng dòng chảy.

Cần đảm bảo hướng dòng thực tế phù hợp với hướng thiết kế.

Đảm bảo đoạn ống thẳng

Dòng chảy trước đồng hồ cần đủ ổn định.

Các thiết bị như co, van, bơm hoặc tee có thể tạo ra nhiễu dòng.

Tùy model, nhà sản xuất sẽ quy định chiều dài đoạn ống thẳng phù hợp.

Hạn chế bọt khí

Bọt khí có thể làm ảnh hưởng đến phép đo và gây dao động rotor.

Đường ống nên được thiết kế để hạn chế khả năng hình thành hoặc tích tụ khí.

Tránh rung động

Rung động cơ khí có thể truyền vào thiết bị và ảnh hưởng đến tín hiệu.

Đặc biệt cần chú ý khi lắp gần bơm.

Sử dụng bộ lọc khi cần thiết

Nếu môi chất có khả năng chứa cặn hoặc hạt rắn, bộ lọc phía trước đồng hồ có thể giúp bảo vệ rotor.

Tuy nhiên, bộ lọc phải được lựa chọn sao cho không gây tổn thất áp suất quá lớn.

Kết nối đồng hồ tuabin với PLC

Tùy loại đồng hồ, tín hiệu có thể là xung hoặc 4–20 mA.

Kết nối tín hiệu xung

PLC nhận số lượng hoặc tần số xung và sử dụng hệ số K để tính toán lưu lượng.

Kết nối 4–20 mA

Tín hiệu 4–20 mA thường được sử dụng để biểu diễn giá trị lưu lượng theo thang đo đã cấu hình.

Ví dụ:

4 mA tương ứng với giá trị thấp nhất.

20 mA tương ứng với giá trị cao nhất.

Giá trị thực tế phụ thuộc cấu hình thiết bị.

Kết nối với SCADA

PLC hoặc bộ điều khiển có thể truyền dữ liệu từ đồng hồ lên SCADA để:

Theo dõi lưu lượng.

Theo dõi tổng lưu lượng.

Đặt cảnh báo.

Lưu dữ liệu.

Phân tích xu hướng vận hành.

Đồng hồ đo lưu lượng tuabin bị sai số

Sai số có thể xuất phát từ cả thiết bị và hệ thống.

Lựa chọn sai dải đo

Nếu thiết bị quá lớn so với lưu lượng thực tế, tốc độ rotor có thể quá thấp.

Nếu thiết bị quá nhỏ, lưu lượng có thể vượt giới hạn.

Đường ống không phù hợp

Co, van hoặc bơm đặt quá gần thiết bị có thể làm dòng chảy không ổn định.

Rotor bị bẩn

Cặn bám trên rotor làm thay đổi đặc tính quay.

Ổ trục bị mòn

Ổ trục bị mòn có thể làm tăng ma sát.

Môi chất có độ nhớt cao

Độ nhớt cao có thể ảnh hưởng đến đặc tính của rotor.

Có bọt khí

Bọt khí trong dòng chất lỏng có thể làm tín hiệu không ổn định.

Đồng hồ đo lưu lượng tuabin không hiển thị

Khi màn hình không hiển thị, nên kiểm tra theo trình tự.

Kiểm tra nguồn cấp

Xác định điện áp nguồn có đúng yêu cầu hay không.

Kiểm tra dây dẫn

Kiểm tra dây nguồn, dây tín hiệu và đầu nối.

Kiểm tra bộ hiển thị

Nếu nguồn và dây bình thường nhưng màn hình vẫn không hoạt động, cần kiểm tra bộ hiển thị.

Kiểm tra cảm biến

Nếu thiết bị có nguồn nhưng không nhận tín hiệu rotor, cần kiểm tra cảm biến pickup.

Đồng hồ đo lưu lượng tuabin nhảy số liên tục

Đây là một hiện tượng thường gặp trong quá trình vận hành.

Nguyên nhân do dòng chảy

Dòng chảy dao động có thể khiến giá trị hiển thị thay đổi.

Nguyên nhân do bọt khí

Bọt khí có thể làm rotor chuyển động không ổn định.

Nguyên nhân do nhiễu tín hiệu

Nhiễu điện từ có thể ảnh hưởng đến đường tín hiệu.

Nguyên nhân do rotor

Rotor bị mòn, bẩn hoặc hư hỏng có thể gây tín hiệu bất thường.

Cách xử lý

Kiểm tra điều kiện dòng chảy.

Kiểm tra bọt khí.

Kiểm tra dây tín hiệu.

Kiểm tra tiếp địa nếu hệ thống yêu cầu.

Kiểm tra rotor.

Kiểm tra cảm biến.

Kiểm tra bộ chuyển đổi.

Rotor đồng hồ đo lưu lượng tuabin không quay

Rotor không quay có thể do nhiều nguyên nhân.

Cặn bẩn

Cặn bám có thể làm rotor bị kẹt.

Hạt rắn

Các hạt rắn có thể mắc vào rotor hoặc ổ đỡ.

Ổ đỡ hư hỏng

Ổ đỡ bị mòn hoặc kẹt có thể làm rotor không thể quay tự do.

Lưu lượng quá thấp

Nếu lưu lượng thấp hơn vùng đo hiệu quả, rotor có thể không quay ổn định.

Cách kiểm tra

Cần cô lập thiết bị khỏi hệ thống và thực hiện kiểm tra an toàn trước khi tháo thiết bị.

Không nên tháo đồng hồ khi đường ống còn áp suất.

Bảo trì đồng hồ đo lưu lượng tuabin

Bảo trì định kỳ giúp hạn chế sai số và kéo dài tuổi thọ.

Kiểm tra bên ngoài

Kiểm tra:

Thân đồng hồ.

Mặt bích.

Ren.

Gioăng.

Dây điện.

Màn hình.

Đầu nối.

Kiểm tra rotor

Rotor cần quay tự do trong phạm vi thiết kế.

Vệ sinh

Nếu môi chất có khả năng tạo cặn, cần kiểm tra và vệ sinh định kỳ.

Kiểm tra cảm biến

Đảm bảo cảm biến phát hiện chính xác chuyển động của rotor.

Kiểm tra tín hiệu

Kiểm tra tín hiệu Pulse hoặc 4–20 mA theo yêu cầu hệ thống.

Lịch bảo trì tham khảo

Hạng mục	Tần suất tham khảo	Nội dung
Kiểm tra bên ngoài	Hàng tháng	Kiểm tra thân, dây và dấu hiệu rò rỉ
Kiểm tra tín hiệu	3 đến 6 tháng	Kiểm tra tín hiệu đầu ra
Kiểm tra rotor	6 đến 12 tháng	Kiểm tra chuyển động
Vệ sinh	Theo môi chất	Loại bỏ cặn bẩn
Kiểm tra cảm biến	6 đến 12 tháng	Kiểm tra khả năng phát hiện tín hiệu
Hiệu chuẩn	Theo yêu cầu	Đối chiếu với chuẩn
Đại tu	Theo tình trạng	Thay thế bộ phận hao mòn

Tần suất thực tế phải điều chỉnh theo môi chất, thời gian vận hành, mức độ sạch của đường ống và yêu cầu quản lý của nhà máy.

Hiệu chuẩn đồng hồ đo lưu lượng tuabin

Hiệu chuẩn là quá trình so sánh kết quả đo của thiết bị với một chuẩn đo lường có độ tin cậy cao.

Vì sao cần hiệu chuẩn?

Sau thời gian vận hành, các bộ phận cơ khí có thể bị hao mòn.

Rotor, ổ trục, cảm biến hoặc bộ chuyển đổi có thể thay đổi đặc tính.

Hiệu chuẩn giúp xác định mức độ sai lệch và đánh giá thiết bị có còn đáp ứng yêu cầu hay không.

Khi nào nên hiệu chuẩn?

Có thể xem xét hiệu chuẩn khi:

Thiết bị mới đưa vào hệ thống quan trọng.

Sau sửa chữa.

Sau thay rotor.

Sau thay cảm biến.

Khi phát hiện sai số.

Theo lịch quản lý thiết bị đo của nhà máy.

Theo yêu cầu của quy trình chất lượng.

So sánh đồng hồ đo lưu lượng tuabin với đồng hồ điện từ

Đồng hồ điện từ hoạt động dựa trên định luật cảm ứng điện từ và thường phù hợp với chất lỏng có độ dẫn điện đủ cao.

Đồng hồ tuabin sử dụng rotor cơ khí.

So sánh cơ bản

Tiêu chí	Tuabin	Điện từ
Bộ phận chuyển động	Có	Không
Chất lỏng dẫn điện	Không phải điều kiện bắt buộc	Cần đáp ứng độ dẫn điện
Bảo trì	Cao hơn	Thấp hơn
Độ nhạy với cặn	Có	Tùy ứng dụng
Tổn thất áp suất	Có thể có	Thường thấp
Ứng dụng nước	Phù hợp với điều kiện thiết kế	Rất phổ biến
Dầu	Có thể phù hợp	Không phù hợp với nhiều loại dầu không dẫn điện

So sánh đồng hồ đo lưu lượng tuabin với đồng hồ siêu âm

Đồng hồ siêu âm không sử dụng rotor cơ khí.

Đây là ưu điểm trong các hệ thống cần giảm bảo trì cơ khí.

Tuy nhiên, thiết bị siêu âm cũng có yêu cầu riêng về điều kiện đường ống và chất lượng tín hiệu.

Việc lựa chọn nên dựa trên điều kiện thực tế thay vì chỉ dựa trên giá thành.

So sánh với đồng hồ Coriolis

Coriolis có khả năng đo lưu lượng khối lượng với độ chính xác cao nhưng thường có chi phí đầu tư lớn hơn.

Đồng hồ tuabin thường phù hợp với những ứng dụng cần đo lưu lượng thể tích và có điều kiện môi chất phù hợp.

Ưu điểm của đồng hồ đo lưu lượng tuabin

Độ chính xác tốt

Khi được lựa chọn và lắp đặt đúng, đồng hồ tuabin có thể cung cấp độ chính xác tốt trong phạm vi thiết kế.

Thiết kế tương đối nhỏ gọn

So với một số thiết bị đo khác, turbine flow meter có thiết kế khá gọn.

Đáp ứng nhanh

Rotor phản ứng trực tiếp với thay đổi của dòng chảy.

Có nhiều lựa chọn tín hiệu

Tùy model có thể cung cấp Pulse, tần số, 4–20 mA hoặc các dạng tín hiệu khác.

Phù hợp nhiều ứng dụng

Đặc biệt là các hệ thống chất lỏng tương đối sạch và có đặc tính phù hợp.

Nhược điểm của đồng hồ đo lưu lượng tuabin

Có bộ phận chuyển động

Rotor và ổ đỡ có thể bị hao mòn.

Nhạy với chất rắn

Hạt rắn có thể gây ảnh hưởng đến rotor.

Nhạy với điều kiện dòng chảy

Lắp đặt không đúng có thể làm tăng sai số.

Phụ thuộc vào đặc tính môi chất

Độ nhớt và các đặc tính khác có thể ảnh hưởng đến kết quả.

Những lỗi lựa chọn thường gặp

Chọn đồng hồ theo DN mà bỏ qua lưu lượng

Đây là một trong những sai lầm phổ biến.

Hai đường ống cùng DN nhưng có lưu lượng vận hành rất khác nhau có thể cần lựa chọn thiết bị khác nhau.

Không cung cấp Qmin và Qmax

Chỉ cung cấp lưu lượng trung bình là chưa đủ.

Không kiểm tra độ nhớt

Đặc biệt nguy hiểm khi đo dầu hoặc chất lỏng có độ nhớt cao.

Không kiểm tra tín hiệu

Nếu hệ thống PLC yêu cầu 4–20 mA nhưng thiết bị chỉ có tín hiệu xung, sẽ phát sinh yêu cầu bổ sung bộ chuyển đổi.

Không kiểm tra vật liệu

Môi chất ăn mòn có thể làm giảm tuổi thọ thiết bị nếu lựa chọn vật liệu không phù hợp.

Kinh nghiệm lựa chọn cho nhà máy và khu công nghiệp

Đối với một hệ thống công nghiệp, quy trình lựa chọn nên bắt đầu bằng việc thu thập dữ liệu công nghệ.

Cần chuẩn bị:

Tên môi chất.

Đường kính đường ống.

Lưu lượng nhỏ nhất.

Lưu lượng bình thường.

Lưu lượng lớn nhất.

Áp suất.

Nhiệt độ.

Độ nhớt.

Yêu cầu độ chính xác.

Tín hiệu đầu ra.

Điều kiện lắp đặt.

Yêu cầu hiển thị.

Yêu cầu truyền dữ liệu.

Sau khi có các thông tin này, kỹ thuật viên có thể xác định model phù hợp.

Đồng hồ đo lưu lượng tuabin cho hệ thống nước

Đối với hệ thống nước, cần đặc biệt quan tâm đến độ sạch của môi chất.

Nếu nước chứa nhiều cặn, nên đánh giá nguy cơ ảnh hưởng đến rotor.

Trong hệ thống xử lý nước, vị trí lắp đặt cũng cần được xem xét để đảm bảo dòng chảy ổn định.

Đồng hồ đo lưu lượng tuabin cho hệ thống RO

Trong hệ thống RO, lưu lượng là một trong những thông số quan trọng để đánh giá hoạt động của hệ thống.

Thiết bị có thể được sử dụng tại các tuyến nước phù hợp với đặc tính và yêu cầu của hệ thống.

Khi lựa chọn cần xem xét chất lượng nước, áp suất, nhiệt độ và yêu cầu vệ sinh.

Đồng hồ đo lưu lượng tuabin cho dầu và nhiên liệu

Đối với dầu và nhiên liệu, độ nhớt là thông số cần đặc biệt chú ý.

Không nên sử dụng cùng một cấu hình đồng hồ cho nước và dầu mà không kiểm tra điều kiện vận hành.

Cần xác định:

Độ nhớt tại nhiệt độ vận hành.

Dải lưu lượng.

Áp suất.

Nhiệt độ.

Yêu cầu độ chính xác.

Vật liệu tiếp xúc.

Các yếu tố ảnh hưởng đến tuổi thọ

Chất lượng môi chất

Môi chất càng sạch thì rotor và ổ đỡ càng ít chịu tác động của cặn.

Tần suất vận hành

Thiết bị hoạt động liên tục sẽ có mức hao mòn khác với thiết bị chỉ hoạt động vài giờ mỗi ngày.

Áp suất

Áp suất vượt giới hạn thiết kế có thể gây nguy hiểm cho thiết bị.

Nhiệt độ

Nhiệt độ cao ảnh hưởng đến vật liệu và linh kiện điện tử nếu vượt giới hạn cho phép.

Rung động

Rung động liên tục có thể ảnh hưởng đến cơ cấu và kết nối.

Bảo trì

Bảo trì đúng lịch giúp phát hiện sớm các dấu hiệu bất thường.

Quy trình kiểm tra khi đồng hồ tuabin hoạt động không chính xác

Khi phát hiện số đo bất thường, không nên lập tức kết luận đồng hồ bị hỏng.

Nên kiểm tra theo thứ tự:

Kiểm tra điều kiện dòng chảy

Xác định hệ thống có thực sự đang có lưu lượng ổn định hay không.

Kiểm tra van

Kiểm tra tình trạng đóng mở của van.

Kiểm tra bơm

Xác định bơm có hoạt động bình thường hay không.

Kiểm tra đường ống

Kiểm tra rò rỉ, bọt khí và các bất thường khác.

Kiểm tra rotor

Xác định rotor có quay bình thường không.

Kiểm tra cảm biến

Kiểm tra tín hiệu pickup.

Kiểm tra bộ chuyển đổi

Kiểm tra hệ số K và cấu hình.

Kiểm tra PLC

Đối chiếu tín hiệu thực tế với dữ liệu PLC.

Đồng hồ đo lưu lượng tuabin có phù hợp với mọi hệ thống không?

Không.

Đây là điểm cần nhấn mạnh khi tư vấn kỹ thuật.

Đồng hồ tuabin phù hợp nhất khi:

Môi chất phù hợp.

Dòng chảy tương đối ổn định.

Môi chất không chứa quá nhiều chất rắn.

Độ nhớt nằm trong phạm vi cho phép.

Lưu lượng nằm trong dải đo.

Điều kiện lắp đặt đáp ứng yêu cầu.

Nếu các điều kiện trên không được đáp ứng, nên xem xét các công nghệ đo khác.

Khi nào nên chọn đồng hồ đo lưu lượng tuabin?

Có thể ưu tiên đồng hồ tuabin khi hệ thống cần:

Thiết bị có thiết kế gọn.

Độ chính xác tốt.

Đáp ứng nhanh.

Tín hiệu xung.

Tín hiệu 4–20 mA.

Đo chất lỏng tương đối sạch.

Chi phí đầu tư phù hợp.

Khả năng thay thế và bảo trì thuận tiện.

Khi nào nên cân nhắc công nghệ khác?

Nếu môi chất chứa nhiều chất rắn hoặc có tính chất đặc biệt, cần đánh giá các công nghệ khác.

Nếu yêu cầu đo khối lượng trực tiếp, Coriolis có thể là lựa chọn phù hợp hơn trong nhiều trường hợp.

Nếu không muốn sử dụng bộ phận chuyển động, có thể xem xét điện từ hoặc siêu âm tùy môi chất.

Câu hỏi thường gặp về đồng hồ đo lưu lượng tuabin

Đồng hồ đo lưu lượng tuabin hoạt động như thế nào?

Dòng chất lỏng đi qua thiết bị làm rotor quay. Cảm biến phát hiện tốc độ quay của rotor và chuyển thành tín hiệu để tính toán lưu lượng.

Đồng hồ đo lưu lượng tuabin có đo được nước không?

Có. Nước là một trong những môi chất phổ biến của đồng hồ tuabin, với điều kiện model được lựa chọn phù hợp.

Đồng hồ tuabin có đo được dầu không?

Có thể, tùy model. Cần kiểm tra độ nhớt, nhiệt độ, dải đo và vật liệu.

Đồng hồ tuabin có đo được hóa chất không?

Một số loại có thể sử dụng cho hóa chất phù hợp. Cần kiểm tra tính tương thích vật liệu và đặc tính môi chất trước khi lựa chọn.

Đồng hồ tuabin có chính xác không?

Có thể đạt độ chính xác tốt khi hoạt động trong phạm vi thiết kế và được lắp đặt đúng.

Đồng hồ tuabin có cần nguồn điện không?

Tùy loại. Một số thiết bị có thể phát tín hiệu xung từ cảm biến, trong khi các phiên bản có màn hình hoặc bộ chuyển đổi 4–20 mA cần nguồn phù hợp.

Đồng hồ tuabin có tín hiệu 4–20 mA không?

Có nhiều dòng được tích hợp hoặc kết hợp bộ chuyển đổi tín hiệu 4–20 mA.

Đồng hồ tuabin có kết nối PLC được không?

Có. Tùy cấu hình, thiết bị có thể kết nối PLC thông qua xung, 4–20 mA hoặc giao thức phù hợp.

Vì sao đồng hồ tuabin đo sai?

Các nguyên nhân thường gặp gồm lựa chọn sai dải đo, dòng chảy không ổn định, rotor bẩn, ổ trục hao mòn, bọt khí, độ nhớt không phù hợp hoặc lắp đặt không đúng.

Vì sao rotor không quay?

Có thể do lưu lượng quá thấp, rotor bị kẹt, cặn bẩn, hạt rắn, ổ đỡ hư hỏng hoặc sự cố cơ khí.

Bao lâu nên bảo trì đồng hồ tuabin?

Không có một khoảng thời gian cố định cho mọi hệ thống. Tần suất phụ thuộc vào môi chất, thời gian vận hành và điều kiện thực tế.

Có cần hiệu chuẩn đồng hồ tuabin không?

Nếu hệ thống yêu cầu kiểm soát độ chính xác, nên thực hiện hiệu chuẩn theo quy trình quản lý thiết bị đo của nhà máy.

Nên chọn đồng hồ tuabin DN bao nhiêu?

Không nên chọn chỉ dựa vào DN. Cần đồng thời xác định Qmin, Qnormal, Qmax, áp suất, nhiệt độ, độ nhớt và đặc tính môi chất.

Bảng kiểm tra nhanh trước khi mua đồng hồ đo lưu lượng tuabin

Thông tin cần cung cấp	Nội dung cần xác định
Môi chất	Nước, dầu, nhiên liệu hoặc chất lỏng khác
DN đường ống	Kích thước đường ống
Qmin	Lưu lượng nhỏ nhất
Qnormal	Lưu lượng vận hành thường xuyên
Qmax	Lưu lượng lớn nhất
Áp suất	Áp suất vận hành và tối đa
Nhiệt độ	Nhiệt độ thấp nhất và cao nhất
Độ nhớt	Đặc biệt quan trọng với dầu
Vật liệu	Theo tính chất môi chất
Kết nối	Ren hoặc mặt bích
Tín hiệu	Pulse, 4–20 mA hoặc yêu cầu khác
Hiển thị	Có hoặc không
Môi trường	Trong nhà, ngoài trời, khu vực đặc biệt
Yêu cầu chính xác	Theo quy trình công nghệ

Kết luận

Đồng hồ đo lưu lượng tuabin là giải pháp đo lưu lượng dạng vận tốc có cấu tạo tương đối gọn, đáp ứng nhanh và có thể đạt độ chính xác tốt khi được lựa chọn, lắp đặt và vận hành đúng điều kiện.

Điểm quan trọng nhất khi sử dụng turbine flow meter không phải chỉ là chọn đúng kích thước đường ống mà phải đánh giá tổng thể môi chất, dải lưu lượng, độ nhớt, áp suất, nhiệt độ, vật liệu, tín hiệu đầu ra và điều kiện dòng chảy.

Đối với nhà máy và khu công nghiệp, việc lựa chọn đúng model ngay từ đầu sẽ giúp hạn chế tình trạng đồng hồ đo sai, nhảy số, mất tín hiệu, rotor bị kẹt hoặc phải thay thế sớm.

Trong quá trình vận hành, cần thực hiện kiểm tra, vệ sinh, bảo trì và hiệu chuẩn theo điều kiện thực tế của hệ thống. Khi đồng hồ phát sinh lỗi, nên kiểm tra cả phần cơ khí, dòng chảy, cảm biến, tín hiệu và bộ chuyển đổi trước khi kết luận thiết bị hỏng.

Nếu bạn đang cần lựa chọn đồng hồ đo lưu lượng tuabin cho nước, dầu, nhiên liệu hoặc chất lỏng công nghiệp, nên chuẩn bị đầy đủ thông tin về DN đường ống, Qmin, Qmax, áp suất, nhiệt độ, độ nhớt và tín hiệu đầu ra. Đây là cơ sở để xác định đúng model và tránh lựa chọn thiết bị không phù hợp với điều kiện vận hành thực tế.

Một số loại đồng hồ lưu lượng tuabin

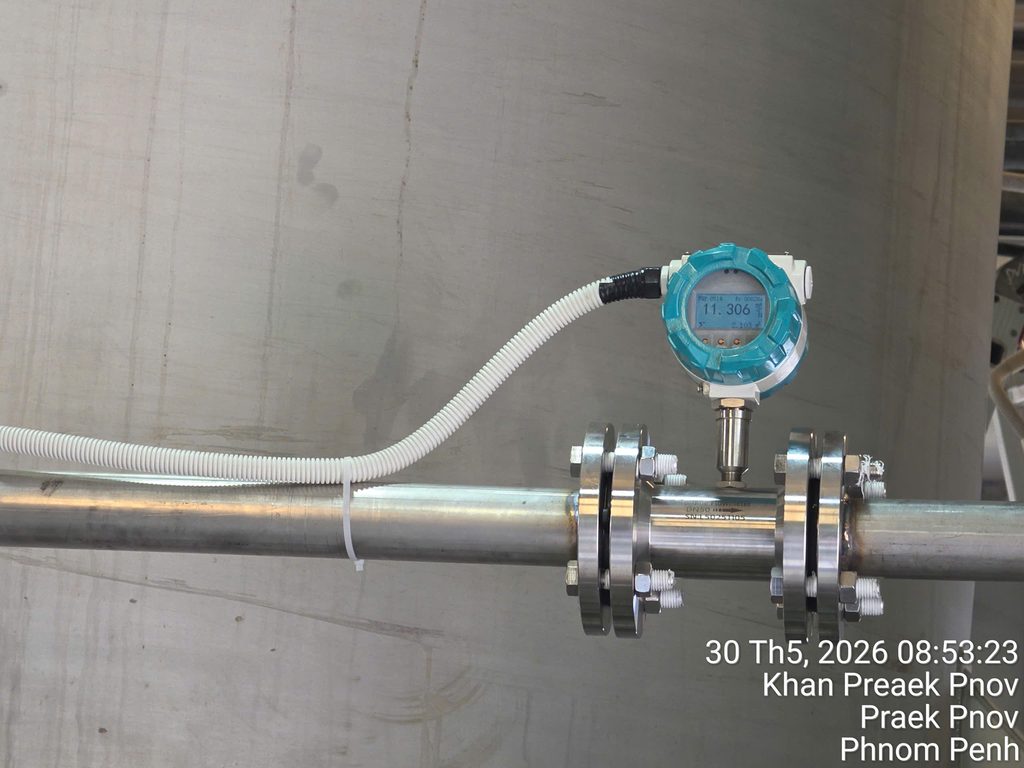

Đồng hồ lưu lượng tuabin dạng ren và dạng mặt bích
Đồng hồ lưu lượng tuabin dùng cho nước sạch
Đồng hồ lưu lượng tuabin dùng cho hệ thống RO
Đồng hồ lưu lượng tuabin dùng trong xử lý nước

Một số lỗi khi sử dụng đồng hồ lưu lượng tuabin

Đồng hồ lưu lượng tuabin bị sai số: Nguyên nhân và cách xử lý
Đồng hồ lưu lượng tuabin không hiển thị: Nguyên nhân và cách khắc phục
Đồng hồ lưu lượng tuabin bị kẹt cánh: Cách kiểm tra và sửa chữa
Đồng hồ lưu lượng tuabin không quay: Nguyên nhân và cách xử lý
