Cảm biến đo mức

Cảm biến đo mức là thiết bị được sử dụng để xác định chiều cao, thể tích hoặc trạng thái của chất lỏng, chất rắn và vật liệu dạng hạt trong bồn chứa, silo, bể công nghệ và các hệ thống sản xuất công nghiệp. Trong các nhà máy hiện đại, cảm biến đo mức không chỉ thực hiện nhiệm vụ hiển thị mức mà còn cung cấp tín hiệu cho PLC, DCS, SCADA để điều khiển bơm, van, cảnh báo tràn và tối ưu hóa quy trình sản xuất.

Tùy theo đặc tính môi chất và điều kiện vận hành, kỹ sư có thể lựa chọn nhiều công nghệ khác nhau như cảm biến mức radar, radar dẫn sóng, siêu âm, áp suất thủy tĩnh, điện dung, phao cơ, công tắc mức rung và các phương pháp đo mức chuyên dụng khác.

Việc lựa chọn đúng cảm biến đo mức cần dựa trên nhiều yếu tố như loại môi chất, nhiệt độ, áp suất, tỷ trọng, độ nhớt, bọt, hơi, bụi, khả năng bám dính, chiều cao bồn, vật cản bên trong và yêu cầu tín hiệu đầu ra. Một thiết bị có thông số tốt nhưng không phù hợp với điều kiện thực tế vẫn có thể gây sai số, mất tín hiệu hoặc hoạt động không ổn định.

Bài viết dưới đây trình bày chuyên sâu về cảm biến đo mức, nguyên lý hoạt động, các loại phổ biến, thông số kỹ thuật, ứng dụng, cách lắp đặt, đấu nối, hiệu chuẩn, bảo trì và phương pháp lựa chọn thiết bị phù hợp cho nhà máy, khu công nghiệp và hệ thống xử lý nước.

Cảm biến đo mức là gì?

Cảm biến đo mức là thiết bị dùng để xác định mức của vật liệu trong một không gian chứa xác định.

Môi chất cần đo có thể là:

Nước.
Nước thải.
Dầu.
Hóa chất.
Axit.
Kiềm.
Dung môi.
Siro.
Sữa.
Bột.
Xi măng.
Hạt nhựa.
Ngũ cốc.
Nguyên liệu dạng rời.

Tùy công nghệ, cảm biến có thể đo mức liên tục hoặc chỉ phát hiện một điểm mức nhất định.

Đo mức liên tục

Thiết bị cung cấp giá trị mức liên tục theo thời gian.

Ví dụ:

0,5 m.
1,2 m.
2,8 m.
75%.
90%.

Loại này thường được sử dụng khi nhà máy cần điều khiển tự động.

Phát hiện mức điểm

Thiết bị chỉ xác định vật liệu đã đạt hoặc chưa đạt một vị trí nhất định.

Ví dụ:

Mức cao.
Mức thấp.
Báo tràn.
Chống chạy khô.

Các thiết bị dạng này thường được gọi là công tắc mức.

Tại sao cảm biến đo mức quan trọng trong nhà máy?

Mức vật liệu là một trong những thông số quan trọng của hệ thống công nghệ.

Nếu không kiểm soát mức chính xác, nhà máy có thể gặp:

Tràn bồn.
Chạy khô bơm.
Thiếu nguyên liệu.
Dừng dây chuyền.
Sai tỷ lệ phối trộn.
Gián đoạn sản xuất.
Tăng chi phí vận hành.
Mất an toàn.

Trong hệ thống xử lý nước thải, đo mức còn liên quan trực tiếp đến quá trình điều khiển bơm và phân phối nước giữa các công đoạn.

Ví dụ, tín hiệu từ cảm biến mức trong bể điều hòa có thể được đưa về PLC để điều khiển bơm chuyển tiếp.

Nguyên lý hoạt động của cảm biến đo mức

Không có một nguyên lý duy nhất cho tất cả cảm biến đo mức.

Các công nghệ phổ biến gồm:

Radar.
Radar dẫn sóng.
Siêu âm.
Áp suất.
Điện dung.
Phao.
Thủy tĩnh.
Rung.
Laser.
Cân tải.

Mỗi công nghệ có ưu điểm và giới hạn riêng.

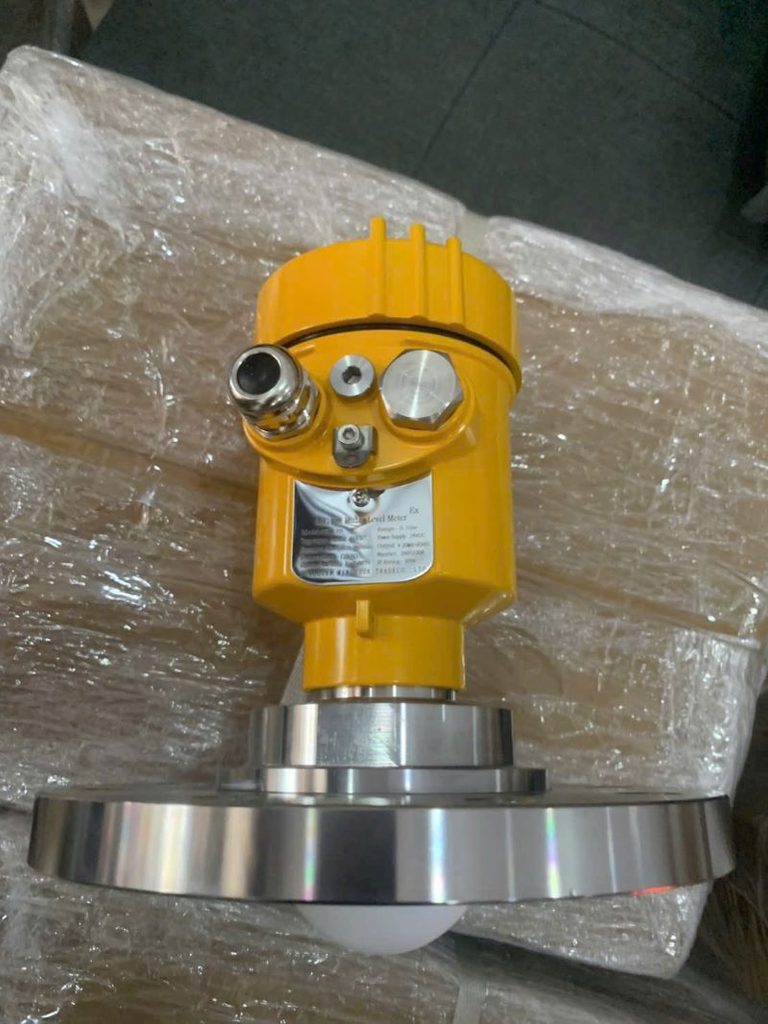

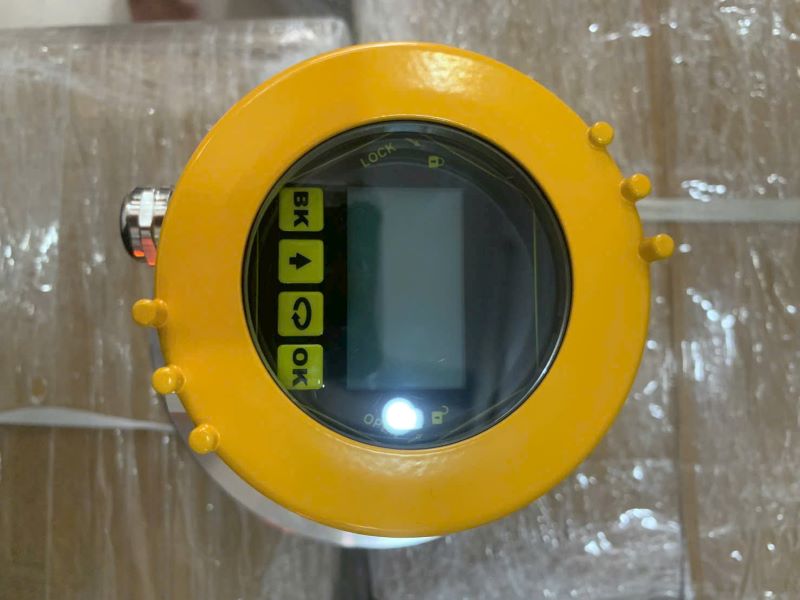

Cảm biến đo mức radar

Cảm biến radar sử dụng sóng điện từ để xác định khoảng cách đến bề mặt vật liệu.

Thiết bị phát tín hiệu từ anten xuống bề mặt môi chất. Một phần tín hiệu phản xạ quay trở lại anten.

Bộ điện tử tính toán thời gian truyền và xác định khoảng cách.

Công thức nguyên lý cơ bản:

D = c × t / 2

Trong đó:

D là khoảng cách đến bề mặt.
c là vận tốc truyền sóng.
t là thời gian truyền và phản xạ.

Sau khi xác định khoảng cách, thiết bị tính mức dựa trên chiều cao tham chiếu của bồn.

Ưu điểm của radar

Không tiếp xúc môi chất.
Có thể sử dụng trong nhiều loại bồn.
Phù hợp với môi trường công nghiệp.
Không phụ thuộc trực tiếp vào tỷ trọng.
Có thể đo chất lỏng và chất rắn tùy cấu hình.
Có thể tích hợp 4–20mA, HART hoặc các giao thức khác.

Ứng dụng radar

Radar thường được sử dụng trong:

Bồn nước.
Bồn hóa chất.
Bồn dầu.
Silo.
Bồn nguyên liệu.
Hệ thống xử lý nước.
Nhà máy thực phẩm.
Nhà máy hóa chất.

Cảm biến mức radar dẫn sóng

Radar dẫn sóng còn được gọi là Guided Wave Radar, viết tắt là GWR.

Khác với radar không tiếp xúc, thiết bị sử dụng đầu dò que, cáp hoặc đồng trục để dẫn tín hiệu radar đến môi chất.

Nguyên lý

Xung điện từ truyền dọc theo đầu dò.

Khi gặp bề mặt vật liệu, một phần năng lượng phản xạ quay trở lại.

Bộ điện tử phân tích tín hiệu và xác định mức.

Ưu điểm

Tín hiệu được dẫn hướng.
Phù hợp với bồn có không gian hạn chế.
Có thể sử dụng trong một số môi trường có hơi.
Có thể phù hợp với bồn có cấu trúc phức tạp.
Không phụ thuộc vào áp suất thủy tĩnh để xác định mức.

Đầu dò radar dẫn sóng

Có ba cấu hình phổ biến:

Đầu dò que.
Đầu dò cáp.
Đầu dò đồng trục.

Việc lựa chọn phụ thuộc vào chiều cao bồn và đặc tính môi chất.

Cảm biến đo mức siêu âm

Cảm biến siêu âm sử dụng sóng âm tần số cao để đo khoảng cách.

Thiết bị phát sóng âm xuống bề mặt vật liệu và nhận tín hiệu phản xạ.

Ưu điểm

Không tiếp xúc.
Không có đầu dò nằm trong môi chất.
Lắp đặt tương đối đơn giản.
Có thể dùng cho nước và một số loại chất lỏng.

Hạn chế

Hiệu quả đo có thể bị ảnh hưởng bởi:

Hơi.
Nhiệt độ.
Bọt.
Bề mặt quá nhiễu.
Vật cản.

Do đó, khi lựa chọn cảm biến siêu âm cần đánh giá kỹ điều kiện bồn.

Cảm biến đo mức áp suất

Cảm biến áp suất đo mức dựa trên áp suất thủy tĩnh do cột chất lỏng tạo ra.

Công thức cơ bản:

P = ρ × g × h

Trong đó:

P là áp suất.
ρ là khối lượng riêng.
g là gia tốc trọng trường.
h là chiều cao chất lỏng.

Ưu điểm

Nguyên lý đơn giản.
Dễ tích hợp.
Chi phí có thể hợp lý.
Phù hợp với nhiều bể nước.

Hạn chế

Phương pháp này phụ thuộc vào khối lượng riêng.

Nếu tỷ trọng thay đổi đáng kể, giá trị mức có thể bị ảnh hưởng.

Cảm biến mức điện dung

Cảm biến điện dung xác định sự thay đổi điện dung khi vật liệu tiếp cận hoặc bao quanh điện cực.

Có thể sử dụng cho:

Chất lỏng.
Bột.
Hạt.
Vật liệu rắn.

Thiết bị cần được lựa chọn phù hợp với hằng số điện môi và đặc tính bám dính của vật liệu.

Cảm biến mức phao

Phao sử dụng chuyển động cơ học để xác định mức.

Đây là một trong những phương pháp đơn giản nhất.

Ưu điểm

Cấu tạo đơn giản.
Dễ hiểu.
Có thể dễ bảo trì.
Chi phí đầu tư thấp trong một số ứng dụng.

Hạn chế

Có bộ phận chuyển động.
Có thể bị kẹt.
Có thể bị ảnh hưởng bởi cặn.
Khả năng truyền dữ liệu hạn chế nếu chỉ sử dụng công tắc cơ.

Cảm biến mức rung

Cảm biến mức dạng rung thường được dùng để phát hiện mức điểm.

Nguyên lý dựa trên sự thay đổi trạng thái dao động của bộ phận cảm biến khi vật liệu tiếp xúc.

Ứng dụng:

Báo đầy.
Báo cạn.
Chống chạy khô.
Báo mức silo.

Phân loại cảm biến đo mức theo phương pháp đo

Công nghệ	Tiếp xúc	Đo liên tục	Ứng dụng điển hình
Radar	Không	Có	Nước, hóa chất, dầu, chất rắn
Radar dẫn sóng	Có	Có	Chất lỏng, một số chất rắn
Siêu âm	Không	Có	Nước, bồn chứa
Áp suất	Có	Có	Bể nước, bể kín
Điện dung	Có	Có/Điểm	Chất lỏng, bột
Phao	Có	Có/Điểm	Bồn nước
Rung	Có	Điểm	Bột, hạt, chất lỏng
Laser	Không	Có	Một số ứng dụng đặc biệt

Cảm biến đo mức liên tục và đo mức điểm

Đo mức liên tục

Đây là lựa chọn phù hợp khi cần biết chính xác mức hiện tại.

Ví dụ PLC nhận giá trị:

0–10 m

hoặc:

4–20 mA tương ứng 0–100%

Đo mức điểm

Chỉ cần xác định trạng thái:

Có vật liệu.
Không có vật liệu.
Đạt mức cao.
Xuống mức thấp.

Không nên sử dụng cảm biến điểm thay thế cho cảm biến liên tục khi hệ thống cần điều khiển theo giá trị mức thực tế.

Tín hiệu đầu ra của cảm biến đo mức

Tín hiệu 4–20mA

Đây là tín hiệu phổ biến trong tự động hóa.

Ví dụ:

Mức	Tín hiệu
0%	4 mA
25%	8 mA
50%	12 mA
75%	16 mA
100%	20 mA

Tùy cấu hình, nhà máy có thể thiết lập khoảng đo khác.

HART

HART thường được sử dụng kết hợp với 4–20mA.

Ngoài giá trị đo, hệ thống có thể trao đổi thêm thông tin cấu hình và chẩn đoán.

Modbus RTU

Modbus thường được truyền qua RS485.

Ưu điểm là có thể truyền nhiều thông tin số giữa cảm biến và PLC hoặc hệ thống giám sát.

Các thông số kỹ thuật quan trọng

Khi lựa chọn cảm biến đo mức, kỹ sư nên lập bảng dữ liệu đầu vào.

Thông số	Nội dung cần xác định
Môi chất	Nước, hóa chất, dầu, bột…
Trạng thái	Lỏng hoặc rắn
Phạm vi đo	m hoặc mm
Mức thấp	Giá trị thực tế
Mức cao	Giá trị thực tế
Chiều cao bồn	m
Đường kính bồn	m
Nhiệt độ	°C
Áp suất	bar
Tỷ trọng	kg/m³
Độ nhớt	cP
Bọt	Có/không
Hơi	Có/không
Bụi	Có/không
Bám dính	Có/không
Vật cản	Có/không
Kết nối	Ren/mặt bích/clamp
Output	4–20mA/HART/Modbus
Nguồn	Theo model
Vật liệu tiếp xúc	Theo môi chất
Cấp bảo vệ	Theo model
Khu vực nguy hiểm	Có/không

Cách lựa chọn cảm biến đo mức theo môi chất

Đo mức nước

Nước là ứng dụng phổ biến nhất.

Có thể cân nhắc:

Radar.
Siêu âm.
Áp suất.
Phao.
Điện dung.

Lựa chọn cuối cùng phụ thuộc vào bồn hở hay kín, chiều cao, yêu cầu chính xác và điều kiện môi trường.

Đo mức nước thải

Nước thải thường có:

Bọt.
Cặn.
Dầu mỡ.
Rác.
Bề mặt dao động.

Vì vậy cần đánh giá kỹ.

Trong nhiều trường hợp, radar có thể là lựa chọn đáng cân nhắc vì không tiếp xúc với chất lỏng.

Đo mức hóa chất

Đối với hóa chất cần đặc biệt chú ý vật liệu tiếp xúc.

Ví dụ:

HCl.
H₂SO₄.
NaOH.
PAC.
Polymer.
Dung môi.

Không nên lựa chọn vật liệu chỉ dựa trên tên hóa chất.

Cần xem xét:

Nồng độ.
Nhiệt độ.
Áp suất.
Thời gian tiếp xúc.

Đo mức dầu

Dầu có thể được đo bằng radar, radar dẫn sóng, siêu âm hoặc các công nghệ khác tùy điều kiện.

Đặc biệt cần chú ý độ nhớt và khả năng bám dính.

Cảm biến đo mức bồn nước

Đối với bồn nước, lựa chọn thiết bị phụ thuộc vào kết cấu bồn.

Bồn hở

Có thể cân nhắc:

Radar.
Siêu âm.
Áp suất.
Phao.

Bồn kín

Có thể cân nhắc:

Radar.
Radar dẫn sóng.
Áp suất chênh áp.

Bồn cao

Cần xác định phạm vi đo và vị trí lắp đặt.

Với bồn rất cao, cần cân nhắc chiều dài đầu dò nếu sử dụng GWR.

Cảm biến đo mức bồn hóa chất

Bồn hóa chất yêu cầu lựa chọn kỹ hơn bồn nước.

Cần xác định:

Hóa chất.
Nồng độ.
Nhiệt độ.
Áp suất.
Vật liệu bồn.
Vật liệu cảm biến.
Kết nối process.

Đối với hóa chất ăn mòn, việc lựa chọn sai vật liệu có thể gây ăn mòn đầu dò hoặc rò rỉ tại kết nối.

Cảm biến đo mức bể xử lý nước thải

Trong nhà máy xử lý nước thải, cảm biến mức có thể được lắp tại:

Hố thu gom.
Bể điều hòa.
Bể thiếu khí.
Bể hiếu khí.
Bể lắng.
Bể chứa bùn.
Bể trung gian.
Bể khử trùng.

Mỗi vị trí có điều kiện khác nhau.

Ví dụ, bể điều hòa thường có bề mặt dao động và thiết bị khuấy hoặc sục khí.

Do đó không nên dùng một loại cảm biến cho toàn bộ hệ thống mà không đánh giá từng vị trí.

Cảm biến đo mức trong ngành thực phẩm

Ngành thực phẩm có yêu cầu cao về:

Vệ sinh.
Vật liệu tiếp xúc.
Khả năng vệ sinh.
Nhiệt độ.
CIP.

Ứng dụng có thể gồm:

Bồn sữa.
Bồn siro.
Bồn nước đường.
Bồn nguyên liệu.
Bồn CIP.

Cảm biến đo mức trong ngành dược phẩm

Các yêu cầu có thể nghiêm ngặt hơn về:

Vật liệu.
Độ sạch.
Thiết kế process connection.
Khả năng vệ sinh.
Khả năng chịu nhiệt.

Cần lựa chọn thiết bị theo yêu cầu cụ thể của dây chuyền.

Cảm biến đo mức trong ngành hóa chất

Ngành hóa chất thường có các điều kiện:

Nhiệt độ cao.
Áp suất.
Ăn mòn.
Hơi.
Dung môi.
Bám dính.

Radar và radar dẫn sóng thường được cân nhắc trong nhiều ứng dụng nhưng phải lựa chọn đúng cấu hình.

Cảm biến đo mức cho silo

Đối với silo chứa chất rắn, có thể sử dụng:

Radar.
Radar dẫn sóng.
Điện dung.
Rung.

Các yếu tố cần đánh giá:

Bụi.
Góc mái vật liệu.
Dòng nạp.
Dòng xả.
Tính mài mòn.
Tính kết dính.

So sánh radar và siêu âm

Tiêu chí	Radar	Siêu âm
Tiếp xúc	Không	Không
Sóng sử dụng	Điện từ	Âm
Hơi	Thường ít ảnh hưởng hơn	Có thể ảnh hưởng
Bọt	Cần đánh giá	Có thể ảnh hưởng
Bụi	Có thể phù hợp	Có thể ảnh hưởng
Vật cản	Cần đánh giá	Cần đánh giá
Ứng dụng công nghiệp	Rộng	Rộng
Giá	Thường cao hơn	Có thể thấp hơn

Không nên kết luận radar luôn tốt hơn siêu âm. Điều quan trọng là sự phù hợp với ứng dụng.

So sánh radar và áp suất

Tiêu chí	Radar	Áp suất
Phụ thuộc tỷ trọng	Ít	Có
Tiếp xúc	Radar không tiếp xúc	Có
Bồn kín	Tốt	Tốt
Bồn hở	Tốt	Tốt
Độ nhớt	Tùy ứng dụng	Có thể phù hợp
Bám dính	Có thể ảnh hưởng GWR	Tùy cấu hình
Chi phí	Có thể cao	Có thể thấp hơn

So sánh radar và radar dẫn sóng

Tiêu chí	Radar không tiếp xúc	Radar dẫn sóng
Tiếp xúc	Không	Có
Anten	Có	Đầu dò
Đo trong không gian hẹp	Cần đánh giá	Có lợi thế
Bám dính	Ít ảnh hưởng anten	Có thể ảnh hưởng probe
Bồn có vật cản	Cần đánh giá	Có thể có lợi thế
Bồn cao	Phù hợp	Có thể dùng đầu dò cáp
Bảo trì	Thường thuận tiện	Có thể phải tháo probe

Cách lắp đặt cảm biến đo mức

Vị trí lắp đặt ảnh hưởng trực tiếp đến độ ổn định.

Nguyên tắc chung

Nên:

Chọn vị trí ít nhiễu.
Tránh dòng nạp trực tiếp.
Tránh vật cản.
Đảm bảo khoảng cách cần thiết.
Thuận tiện bảo trì.

Đối với radar

Anten cần hướng về vùng đo phù hợp.

Đối với GWR

Đầu dò cần được đặt đúng vị trí và tránh nguy cơ va chạm.

Đối với siêu âm

Cần đảm bảo đường truyền sóng không bị vật cản.

Đấu nối cảm biến đo mức

Trước khi đấu nối cần xác định:

Nguồn cấp.
Loại output.
Sơ đồ terminal.
Loại cáp.
Tiếp địa.

Không nên đấu dây dựa trên màu dây nếu không có tài liệu chính thức của model.

Đấu tín hiệu 4–20mA

Một vòng dòng cơ bản thường gồm:

Nguồn DC → cảm biến → thiết bị nhận tín hiệu → trở về nguồn

Thiết kế thực tế phụ thuộc vào loại cảm biến và cấu hình loop.

Cấu hình cảm biến

Sau khi lắp đặt cần cấu hình:

Đơn vị.
Range.
0%.
100%.
Damping.
Output.
Cảnh báo.
Điều kiện lỗi.

Đối với radar cần có thêm các thiết lập liên quan đến:

Chiều cao bồn.
Điểm tham chiếu.
Khoảng chết.
Phản xạ giả.

Hiệu chuẩn cảm biến đo mức

Hiệu chuẩn cần thực hiện theo quy trình của nhà máy.

Kiểm tra mức thực tế

Sử dụng phương pháp tham chiếu phù hợp.

Kiểm tra tín hiệu đầu ra

Đối với 4–20mA có thể kiểm tra:

4mA.
12mA.
20mA.

Đối chiếu PLC

Kiểm tra giá trị tại:

Cảm biến.
Tủ điều khiển.
PLC.
HMI.
SCADA.

Nếu giá trị cảm biến đúng nhưng HMI sai, vấn đề có thể nằm ở scaling PLC.

Các lỗi thường gặp của cảm biến đo mức

Cảm biến báo mức sai

Nguyên nhân:

Cấu hình sai.
Vị trí lắp không phù hợp.
Bề mặt môi chất dao động.
Bám cặn.
Vật cản.
Nhiễu.

Cảm biến nhảy số

Có thể do:

Bọt.
Khuấy.
Dòng nạp.
Tín hiệu phản xạ giả.
Cài đặt damping chưa phù hợp.

Cảm biến mất tín hiệu

Kiểm tra:

Nguồn.
Cáp.
Terminal.
Output.
PLC.
Tiếp địa.

Tín hiệu 4–20mA sai

Kiểm tra cả cảm biến và hệ thống nhận tín hiệu.

Đặc biệt cần kiểm tra scaling.

Bảo trì cảm biến đo mức

Kiểm tra định kỳ

Nên kiểm tra:

Giá trị đo.
Tín hiệu.
Cáp.
Terminal.
Vỏ thiết bị.
Kết nối process.

Đối với radar dẫn sóng

Cần kiểm tra:

Đầu dò.
Bám cặn.
Ăn mòn.
Độ thẳng.
Liên kết cơ khí.

Đối với radar không tiếp xúc

Kiểm tra:

Anten.
Cặn bám.
Kết nối.
Gioăng.
Nozzle.

Bảng bảo trì tham khảo

Hạng mục	Tần suất	Nội dung
Kiểm tra giá trị mức	Hàng ngày	So sánh xu hướng
Kiểm tra cảnh báo	Hàng tuần	Xem lỗi
Kiểm tra dây	Hàng tháng	Terminal, cáp
Kiểm tra cảm biến	3–6 tháng	Tình trạng thiết bị
Vệ sinh	Theo môi chất	Loại bỏ cặn
Kiểm tra 4–20mA	6–12 tháng	Đối chiếu
Hiệu chuẩn	Theo yêu cầu	So sánh chuẩn
Backup cấu hình	Khi bảo trì	Lưu thông số

Checklist lựa chọn cảm biến đo mức

Nội dung	Đã xác định
Loại môi chất	☐
Nhiệt độ	☐
Áp suất	☐
Chiều cao bồn	☐
Mức min	☐
Mức max	☐
Đường kính bồn	☐
Bồn hở/kín	☐
Bọt	☐
Hơi	☐
Bụi	☐
Bám dính	☐
Cánh khuấy	☐
Vật cản	☐
Tín hiệu output	☐
Nguồn cấp	☐
Vật liệu tiếp xúc	☐
Kết nối process	☐
Yêu cầu chứng nhận	☐

Sai lầm khi chọn cảm biến đo mức

Chọn theo giá rẻ

Giá thấp không đồng nghĩa với hiệu quả kinh tế cao.

Một thiết bị liên tục báo sai có thể gây thiệt hại lớn hơn nhiều so với phần chênh lệch giá mua.

Chỉ cung cấp chiều cao bồn

Chiều cao bồn chưa đủ để lựa chọn.

Cần biết môi chất và điều kiện vận hành.

Không xác định bọt và hơi

Đây là nguyên nhân khiến nhiều ứng dụng siêu âm hoặc radar phải được đánh giá lại.

Không kiểm tra vật liệu

Đặc biệt quan trọng đối với hóa chất.

Không xác định tín hiệu PLC

Cảm biến có thể hoạt động tốt nhưng không tương thích với hệ thống điều khiển nếu lựa chọn sai output.

Quy trình lựa chọn cảm biến đo mức cho nhà máy

Bước 1: Thu thập dữ liệu công nghệ

Ghi nhận đầy đủ thông tin bồn và môi chất.

Bước 2: Xác định phương pháp đo

So sánh radar, GWR, siêu âm, áp suất và các phương pháp khác.

Bước 3: Xác định phạm vi đo

Xác định mức thấp nhất và cao nhất.

Bước 4: Chọn vật liệu

Dựa trên khả năng tương thích với môi chất.

Bước 5: Chọn kết nối

Xác định ren, mặt bích hoặc clamp.

Bước 6: Chọn tín hiệu

4–20mA, HART, Modbus hoặc giao thức phù hợp.

Bước 7: Kiểm tra lắp đặt

Đánh giá nozzle, vật cản, cánh khuấy và vị trí cửa nạp.

Bước 8: Cấu hình và nghiệm thu

Kiểm tra toàn bộ chuỗi đo từ cảm biến đến hệ thống điều khiển.

Báo giá cảm biến đo mức phụ thuộc vào những yếu tố nào?

Giá cảm biến đo mức không cố định.

Các yếu tố ảnh hưởng gồm:

Công nghệ đo.
Phạm vi đo.
Độ chính xác.
Vật liệu.
Nhiệt độ.
Áp suất.
Kết nối.
Tín hiệu.
Chứng nhận.
Thương hiệu.
Màn hình.
Tính năng chẩn đoán.

Vì vậy, khi yêu cầu báo giá nên cung cấp thông số ứng dụng.

Cảm biến đo mức cho hệ thống tự động hóa

Một hệ thống đo mức hoàn chỉnh có thể gồm:

Cảm biến → PLC → HMI → SCADA

Tín hiệu mức có thể được sử dụng để:

Điều khiển bơm.
Điều khiển van.
Cảnh báo.
Ghi dữ liệu.
Giám sát từ xa.
Tối ưu hóa vận hành.

Ứng dụng trong điều khiển bơm

Ví dụ bồn chứa nước:

Mức thấp: PLC khởi động bơm.
Mức trung bình: tiếp tục vận hành.
Mức cao: PLC dừng bơm.
Mức rất cao: cảnh báo.

Đối với hệ thống quan trọng, nên thiết kế thêm cảm biến mức cao độc lập hoặc interlock an toàn tùy yêu cầu.

Cảm biến đo mức và SCADA

Khi kết nối SCADA, dữ liệu mức có thể được sử dụng để:

Theo dõi theo thời gian thực.
Vẽ trend.
Cảnh báo.
Lưu lịch sử.
Phân tích tiêu thụ.
Theo dõi hiệu suất bơm.

Đây là một trong những lý do cảm biến đo mức hiện đại ngày càng được tích hợp sâu vào hệ thống tự động hóa nhà máy.

Tiêu chí chọn cảm biến cho khu công nghiệp

Đối với các dự án công nghiệp, cần đánh giá ít nhất:

Độ chính xác.
Độ ổn định.
Vật liệu.
Điều kiện process.
Tín hiệu.
Khả năng kết nối.
Bảo trì.
Phụ tùng.
Dịch vụ kỹ thuật.
Chi phí vòng đời.

Không nên chỉ đánh giá dựa trên giá mua ban đầu.

FAQ về cảm biến đo mức

Cảm biến đo mức là gì?

Cảm biến đo mức là thiết bị xác định chiều cao hoặc trạng thái vật liệu trong bồn, bể, silo và các thiết bị chứa.

Cảm biến đo mức nước loại nào tốt?

Không có một loại tốt nhất cho mọi ứng dụng. Radar, siêu âm, áp suất và phao đều có thể phù hợp tùy bồn và điều kiện vận hành.

Cảm biến radar đo mức có chính xác không?

Radar có thể đạt độ chính xác cao trong điều kiện phù hợp, nhưng kết quả thực tế phụ thuộc model, cấu hình, vị trí lắp đặt và đặc tính môi chất.

Cảm biến radar có tiếp xúc nước không?

Radar không tiếp xúc sử dụng anten đặt phía trên bồn. Radar dẫn sóng lại sử dụng đầu dò đi vào vùng đo.

Cảm biến đo mức có xuất tín hiệu 4–20mA không?

Nhiều loại cảm biến công nghiệp hỗ trợ 4–20mA và có thể kết nối với PLC, DCS hoặc bộ hiển thị.

Cảm biến đo mức có kết nối Modbus không?

Một số model hỗ trợ RS485 Modbus RTU. Cần kiểm tra thông số của từng model.

Cảm biến đo mức có dùng cho hóa chất được không?

Có, nhưng cần lựa chọn vật liệu tiếp xúc phù hợp với hóa chất, nồng độ, nhiệt độ và áp suất.

Cảm biến đo mức có dùng cho nước thải được không?

Có. Tuy nhiên cần đánh giá bọt, cặn, rác, dầu mỡ và điều kiện bề mặt.

Cảm biến radar có bị ảnh hưởng bởi bọt không?

Bọt có thể ảnh hưởng đến tín hiệu tùy loại bọt và cấu hình thiết bị. Cần đánh giá ứng dụng cụ thể.

Cảm biến đo mức có cần hiệu chuẩn không?

Có thể cần hiệu chuẩn định kỳ tùy yêu cầu chất lượng và mức độ quan trọng của phép đo.

Tại sao cảm biến đo mức bị nhảy số?

Nguyên nhân có thể là bọt, khuấy, dòng nạp, vật cản, bám cặn, nhiễu hoặc cấu hình chưa phù hợp.

Tại sao cảm biến đo mức báo sai?

Cần kiểm tra cấu hình, vị trí lắp, điểm tham chiếu, môi chất, bám cặn, tín hiệu đầu ra và hệ thống PLC.

Có nên dùng một loại cảm biến cho toàn bộ nhà máy?

Không nhất thiết. Mỗi bồn có thể có điều kiện công nghệ khác nhau và cần lựa chọn theo từng vị trí.

Cảm biến đo mức nào phù hợp với bồn hóa chất?

Radar hoặc radar dẫn sóng có thể là lựa chọn trong nhiều trường hợp, nhưng vật liệu và cấu hình process phải được lựa chọn dựa trên hóa chất cụ thể.

Kết luận

Cảm biến đo mức là một thành phần quan trọng trong hệ thống đo lường và tự động hóa của nhà máy. Thiết bị không chỉ giúp xác định lượng vật liệu trong bồn mà còn cung cấp dữ liệu cho hệ thống điều khiển, cảnh báo và quản lý sản xuất.

Từ radar không tiếp xúc, radar dẫn sóng, siêu âm đến áp suất, điện dung và phao, mỗi công nghệ đều có phạm vi ứng dụng riêng. Vì vậy, lựa chọn cảm biến không nên dựa đơn thuần vào giá thành hoặc một thông số riêng lẻ.

Đối với các nhà máy nước, xử lý nước thải, hóa chất, thực phẩm, dược phẩm, dầu khí và sản xuất công nghiệp, cần bắt đầu từ dữ liệu thực tế của môi chất và bồn chứa. Sau đó mới xác định công nghệ đo, phạm vi đo, vật liệu, kết nối, tín hiệu và yêu cầu điều khiển.

Một quy trình lựa chọn đúng sẽ giúp:

Tăng độ ổn định của phép đo.
Hạn chế sai số.
Giảm cảnh báo giả.
Bảo vệ bơm và thiết bị.
Hạn chế sự cố tràn bồn.
Tăng khả năng tự động hóa.
Giảm chi phí bảo trì.
Tăng độ tin cậy của toàn bộ hệ thống.

Đối với các ứng dụng cần đo mức liên tục và tích hợp với PLC hoặc SCADA, kỹ sư nên đánh giá đồng thời cả công nghệ cảm biến và điều kiện lắp đặt thực tế. Đây là yếu tố quyết định thiết bị có hoạt động ổn định trong dài hạn hay không.

Gợi ý FAQ Schema

Câu hỏi: Cảm biến đo mức là gì?
Trả lời: Cảm biến đo mức là thiết bị dùng để xác định chiều cao hoặc trạng thái của chất lỏng, chất rắn hoặc vật liệu dạng hạt trong bồn, bể và silo.

Câu hỏi: Có những loại cảm biến đo mức nào?
Trả lời: Các công nghệ phổ biến gồm radar, radar dẫn sóng, siêu âm, áp suất, điện dung, phao và cảm biến rung.

Câu hỏi: Cảm biến đo mức nào phù hợp với nước?
Trả lời: Có thể sử dụng radar, siêu âm, áp suất hoặc phao tùy thuộc vào bồn chứa và điều kiện vận hành.

Câu hỏi: Cảm biến radar có đo được hóa chất không?
Trả lời: Có thể. Tuy nhiên cần lựa chọn đúng vật liệu, kết nối và cấu hình theo loại hóa chất, nồng độ, nhiệt độ và áp suất.

Câu hỏi: Cảm biến đo mức có tín hiệu 4–20mA không?
Trả lời: Nhiều cảm biến đo mức công nghiệp hỗ trợ tín hiệu 4–20mA để kết nối PLC, DCS, HMI hoặc SCADA.

Câu hỏi: Vì sao cảm biến đo mức bị sai?
Trả lời: Nguyên nhân có thể liên quan đến vị trí lắp đặt, cấu hình, bám cặn, bọt, hơi, vật cản, nhiễu tín hiệu hoặc lựa chọn sai công nghệ đo.

Câu hỏi: Cảm biến radar dẫn sóng và radar không tiếp xúc khác nhau thế nào?
Trả lời: Radar không tiếp xúc đo bằng anten đặt phía trên bồn, trong khi radar dẫn sóng sử dụng đầu dò que, cáp hoặc đồng trục để dẫn tín hiệu đến vùng đo.

Thông tin liên quan

Cảm biến mức radar dẫn sóng tiếp xúc.

Cảm biến đo mức không tiếp xúc.

Cảm biến radar đo mức.

Cảm biến đo mức nước.

Cảm biến đo mức nước thải.

Cảm biến đo mức hóa chất.

Cách lắp đặt cảm biến đo mức.

Hiệu chuẩn cảm biến đo mức.

Sửa cảm biến đo mức.

Bảo trì cảm biến đo mức.
