Sửa đồng hồ lưu lượng hóa chất

1. Sửa đồng hồ lưu lượng hóa chất là gì?

Sửa đồng hồ lưu lượng hóa chất là quá trình kiểm tra, chẩn đoán nguyên nhân, khắc phục sự cố, thay thế linh kiện khi cần thiết, cấu hình, kiểm tra tín hiệu và đánh giá lại khả năng đo của thiết bị sau sửa chữa.

Khác với các ứng dụng nước sạch hoặc một số ứng dụng nước thải, đo lưu lượng hóa chất đòi hỏi kỹ thuật viên phải xem xét đồng thời tính chất hóa học của môi chất, vật liệu tiếp xúc, áp suất, nhiệt độ, độ nhớt, độ dẫn điện, nồng độ và điều kiện lắp đặt.

Một đồng hồ lưu lượng có thể hoạt động rất tốt với nước nhưng lại không phù hợp khi chuyển sang đo:

Axit hydrochloric HCl.
Axit sulfuric H₂SO₄.
Xút NaOH.
Sodium hypochlorite NaClO.
PAC.
Polymer.
Ferric chloride FeCl₃.
Hydrogen peroxide H₂O₂.
Dung môi.
Dầu hóa chất.
Hóa chất có độ nhớt cao.

Do đó, khi thiết bị phát sinh lỗi, việc sửa chữa không chỉ đơn giản là kiểm tra bo mạch.

Cần xác định trước:

Thiết bị có phù hợp với hóa chất đang đo hay không?

Đây là câu hỏi quan trọng nhất trước khi quyết định sửa chữa hoặc thay thế.

2. Vì sao đồng hồ lưu lượng hóa chất thường phát sinh sự cố?

2.1. Hóa chất có tính ăn mòn

Một số hóa chất có khả năng ăn mòn mạnh kim loại hoặc vật liệu làm kín.

Nếu lựa chọn sai:

Điện cực có thể bị ăn mòn.
Thân sensor có thể bị ảnh hưởng.
Lớp lót có thể xuống cấp.
Gioăng có thể trương nở.
Seal có thể mất khả năng làm kín.

Khi đó, lỗi đo có thể chỉ là biểu hiện bên ngoài của một vấn đề vật liệu nghiêm trọng hơn.

2.2. Nồng độ hóa chất thay đổi

Đối với một số hóa chất, nồng độ thay đổi có thể làm thay đổi:

Độ nhớt.
Tỷ trọng.
Độ dẫn điện.
Nhiệt độ.
Tính ăn mòn.

Điều này có thể ảnh hưởng đến điều kiện đo.

2.3. Lưu lượng rất thấp

Nhiều hệ thống châm hóa chất chỉ có lưu lượng vài lít/giờ hoặc vài chục lít/giờ.

Nếu chọn đồng hồ có DN quá lớn, thiết bị có thể làm việc ở vùng thấp của dải đo.

Khi đó dễ xuất hiện:

Độ phân giải thấp.
Flow dao động.
Sai số tương đối cao.
Totalizer không ổn định.

2.4. Bơm định lượng hoạt động theo chu kỳ

Bơm định lượng có thể tạo ra dòng chảy dạng xung.

Nếu flow meter không phù hợp với đặc tính dòng chảy, giá trị hiển thị có thể dao động mạnh.

2.5. Hóa chất kết tinh

Một số hóa chất có thể kết tinh hoặc tạo cặn.

Cặn có thể làm:

Thu hẹp tiết diện.
Bám vào sensor.
Làm thay đổi điều kiện dòng chảy.
Gây tắc đường ống.

3. Những loại đồng hồ lưu lượng thường dùng để đo hóa chất

Không có một loại flow meter phù hợp cho mọi loại hóa chất.

Việc lựa chọn phụ thuộc vào đặc tính môi chất và yêu cầu đo.

3.1. Đồng hồ lưu lượng điện từ

Phù hợp với các chất lỏng có độ dẫn điện đáp ứng yêu cầu của thiết bị.

Có thể ứng dụng cho một số:

Nước hóa chất.
Dung dịch axit.
Dung dịch kiềm.
Nước muối.
Một số dung dịch xử lý nước.

Ưu điểm:

Không có bộ phận chuyển động trong ống đo.
Có thể đo chất lỏng có độ nhớt nhất định.
Có thể tích hợp 4-20mA.
Có thể tích hợp Pulse.
Có thể tích hợp RS485 Modbus.

Tuy nhiên phải đặc biệt quan tâm đến:

Vật liệu điện cực và lớp lót.

3.2. Đồng hồ Coriolis

Coriolis có thể được lựa chọn khi cần đo chính xác khối lượng hoặc các ứng dụng yêu cầu đồng thời nhiều thông số.

Có thể cung cấp:

Mass flow.
Density.
Temperature.

Tuy nhiên chi phí đầu tư thường cao hơn một số loại flow meter khác.

3.3. Đồng hồ bánh răng oval

Đồng hồ oval gear phù hợp với một số chất lỏng có độ nhớt nhất định.

Nguyên lý dựa trên sự chuyển động của các bánh răng đo thể tích chất lỏng.

Có thể sử dụng trong một số ứng dụng:

Dầu.
Hóa chất có độ nhớt phù hợp.
Dung môi.
Chất lỏng có lưu lượng nhỏ.

Cần kiểm tra khả năng tương thích vật liệu với hóa chất.

3.4. Đồng hồ lưu lượng siêu âm

Siêu âm có thể phù hợp với một số ứng dụng nhất định, đặc biệt khi không muốn tiếp xúc trực tiếp với môi chất.

Tuy nhiên cần đánh giá:

Tính chất chất lỏng.
Bọt khí.
Vật liệu đường ống.
Độ dày thành ống.
Độ ổn định của tín hiệu.

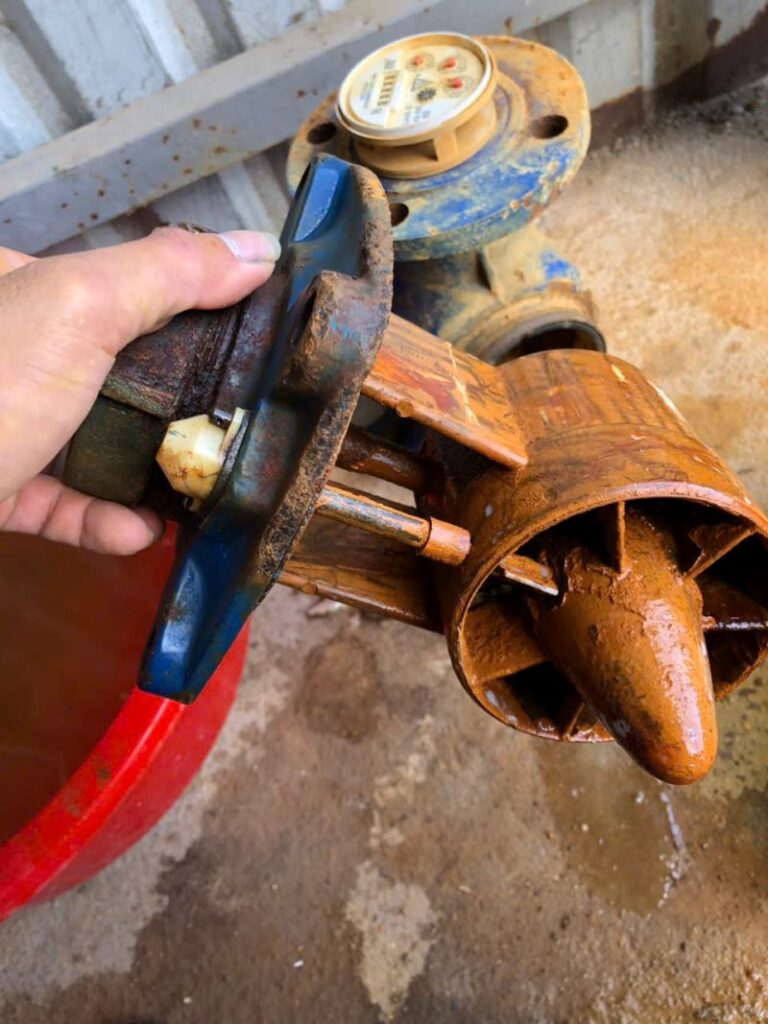

3.5. Đồng hồ tuabin

Có thể sử dụng trong các chất lỏng tương đối sạch và có đặc tính phù hợp.

Tuy nhiên do có bộ phận chuyển động, cần xem xét nguy cơ:

Kẹt rotor.
Mài mòn.
Cặn.
Hạt rắn.

4. Bảng lỗi thường gặp của đồng hồ lưu lượng hóa chất

Hiện tượng	Nguyên nhân có thể	Hướng kiểm tra
Không hiển thị	Mất nguồn	Kiểm tra nguồn
Không đo	Không có dòng	Kiểm tra bơm
Flow = 0	Sai điều kiện đo	Kiểm tra đường ống
Flow nhảy	Dòng xung/nhiễu	Kiểm tra công nghệ
Flow quá cao	Cấu hình sai	Kiểm tra range
Flow quá thấp	Lưu lượng thực thấp	Kiểm tra dải đo
Flow âm	Sai chiều	Kiểm tra direction
Empty Pipe	Ống không đầy	Kiểm tra vị trí
4-20mA mất	Output/loop	Kiểm tra loop
Modbus mất	RS485/config	Kiểm tra communication
Totalizer sai	Scaling/unit	Kiểm tra cấu hình
Thiết bị reset	Nguồn	Đo nguồn
Sensor lỗi	Ăn mòn/cặn	Kiểm tra sensor
Rò hóa chất	Seal/gioăng	Kiểm tra cơ khí

5. Nguyên tắc an toàn khi sửa đồng hồ lưu lượng hóa chất

Đây là phần quan trọng nhất trong toàn bộ quy trình.

5.1. Xác định hóa chất trước khi tháo thiết bị

Không nên tháo flow meter khi chưa biết chính xác:

Tên hóa chất.
Nồng độ.
Nhiệt độ.
Áp suất.
Trạng thái hóa chất trong đường ống.

Nếu có SDS của hóa chất, kỹ thuật viên cần tham khảo trước khi thực hiện công việc.

5.2. Cô lập đường ống

Trước khi tháo:

Dừng bơm.
Đóng van cô lập.
Xả áp.
Xả hoặc thu hồi hóa chất theo quy trình của nhà máy.
Xác nhận đường ống đã an toàn.
Thực hiện Lockout/Tagout nếu áp dụng.
Sau đó mới tiến hành tháo thiết bị.

5.3. Không dùng tay kiểm tra rò rỉ

Không nên đưa tay trực tiếp vào vị trí nghi ngờ rò hóa chất.

Phải sử dụng phương pháp kiểm tra phù hợp với hóa chất và quy trình an toàn của nhà máy.

5.4. PPE

Tùy loại hóa chất cần sử dụng PPE phù hợp:

Kính bảo hộ.
Găng tay hóa chất.
Quần áo bảo hộ.
Giày bảo hộ.
Face shield khi cần.
Thiết bị bảo vệ hô hấp nếu đánh giá nguy cơ yêu cầu.

6. Quy trình sửa đồng hồ lưu lượng hóa chất chuyên nghiệp

Một quy trình nên bao gồm:

Tiếp nhận thông tin → Xác định hóa chất → Đánh giá an toàn → Kiểm tra hiện trạng → Kiểm tra nguồn → Kiểm tra đường ống → Kiểm tra sensor → Kiểm tra converter → Kiểm tra output → Kiểm tra communication → Cấu hình → Sửa chữa → Kiểm tra → Chạy thử → Bàn giao

6.1. Thu thập thông tin

Cần ghi nhận:

Model.
Serial.
DN.
Vật liệu điện cực.
Lớp lót.
Nguồn.
Loại hóa chất.
Nồng độ.
Lưu lượng Min/Normal/Max.
Nhiệt độ.
Áp suất.
Hiện tượng lỗi.

6.2. Chụp lại cấu hình

Trước khi thay đổi thông số nên lưu:

Range.
Unit.
Direction.
Damping.
Output.
Pulse.
Communication.
Alarm.
Totalizer.

Điều này giúp tránh mất cấu hình ban đầu.

7. Sửa đồng hồ lưu lượng hóa chất không hiển thị

7.1. Kiểm tra nguồn cấp

Đo trực tiếp tại terminal thay vì chỉ kiểm tra CB.

Ví dụ thiết bị có thể sử dụng:

24 VDC.
220 VAC.
Nguồn khác theo model.

7.2. Kiểm tra cầu chì

Cầu chì có thể bị đứt do:

Quá dòng.
Chập mạch.
Sét lan truyền.
Lỗi nguồn.

Không nên chỉ thay cầu chì mà không tìm nguyên nhân.

7.3. Kiểm tra bo nguồn

Nếu nguồn đầu vào đúng nhưng màn hình không hoạt động, cần kiểm tra:

Power board.
DC/DC.
Regulator.
CPU.

8. Sửa đồng hồ lưu lượng hóa chất không đo

Nếu màn hình vẫn hoạt động nhưng:

Flow = 0

cần kiểm tra theo thứ tự.

H3. Kiểm tra bơm

Đặc biệt với hệ thống định lượng:

Bơm có chạy không?
Có hút được hóa chất không?
Có khí trong đầu bơm không?
Van một chiều có hoạt động không?
Có tắc đầu hút không?

H3. Kiểm tra đường ống

Kiểm tra:

Van.
Lọc.
Đường ống.
Điểm tắc.
Cặn kết tinh.

H3. Kiểm tra flow meter

Sau khi xác nhận có dòng chảy thực tế mới kiểm tra sensor và converter.

9. Đồng hồ lưu lượng hóa chất báo Empty Pipe

Đối với flow meter điện từ, Empty Pipe có thể xuất hiện khi cảm biến không được bao phủ đầy bởi môi chất theo điều kiện thiết kế.

Nguyên nhân:

Đường ống không đầy.
Vị trí lắp đặt không phù hợp.
Có bọt khí.
Bơm không đủ lưu lượng.
Van đóng.
Đường ống bị hút chân không.

Không nên chỉ tắt chức năng Empty Pipe để thiết bị tiếp tục hiển thị.

Trước tiên phải xác định nguyên nhân thực tế.

10. Sửa đồng hồ lưu lượng hóa chất nhảy số

Đây là một trong những lỗi phổ biến ở hệ thống dosing.

10.1. Dòng chảy dạng xung

Bơm màng hoặc bơm piston có thể tạo ra dòng chảy dạng xung.

Khi đó flow meter có thể hiển thị:

0 → 5 → 0 → 8 → 2 → 10 L/h

Nếu đây là đặc tính thực của hệ thống, không nên kết luận ngay rằng flow meter bị hỏng.

10.2. Có bọt khí

Bọt khí thường xuất hiện do:

Đầu hút không kín.
Hóa chất tạo khí.
Bồn chứa gần cạn.
Đường hút không phù hợp.
Nhiệt độ tăng.

10.3. Nhiễu điện

Kiểm tra:

Biến tần.
Motor.
Máy khuấy.
Cáp nguồn.
Grounding.

10.4. Damping

Có thể sử dụng damping phù hợp để làm ổn định tín hiệu.

Tuy nhiên damping không nên được sử dụng để che giấu một vấn đề công nghệ.

11. Sửa đồng hồ lưu lượng hóa chất đo sai

11.1. Kiểm tra đơn vị

Ví dụ thiết bị có thể đang hiển thị:

L/h

trong khi người vận hành hiểu là:

m³/h

Chỉ cần sai đơn vị đã tạo ra sai số rất lớn về mặt vận hành.

11.2. Kiểm tra range

Nếu lưu lượng thực:

5 L/h

nhưng đồng hồ được lựa chọn cho:

0–500 L/h

thì vùng làm việc rất thấp.

Cần đánh giá lại sizing.

11.3. Kiểm tra tỷ trọng

Đối với một số nguyên lý đo, tỷ trọng có thể ảnh hưởng đến việc quy đổi thể tích/khối lượng.

11.4. Kiểm tra nhiệt độ

Nhiệt độ có thể làm thay đổi tính chất hóa chất.

Ví dụ:

Độ nhớt.
Tỷ trọng.
Áp suất hơi.

Do đó cần xem xét toàn bộ điều kiện vận hành.

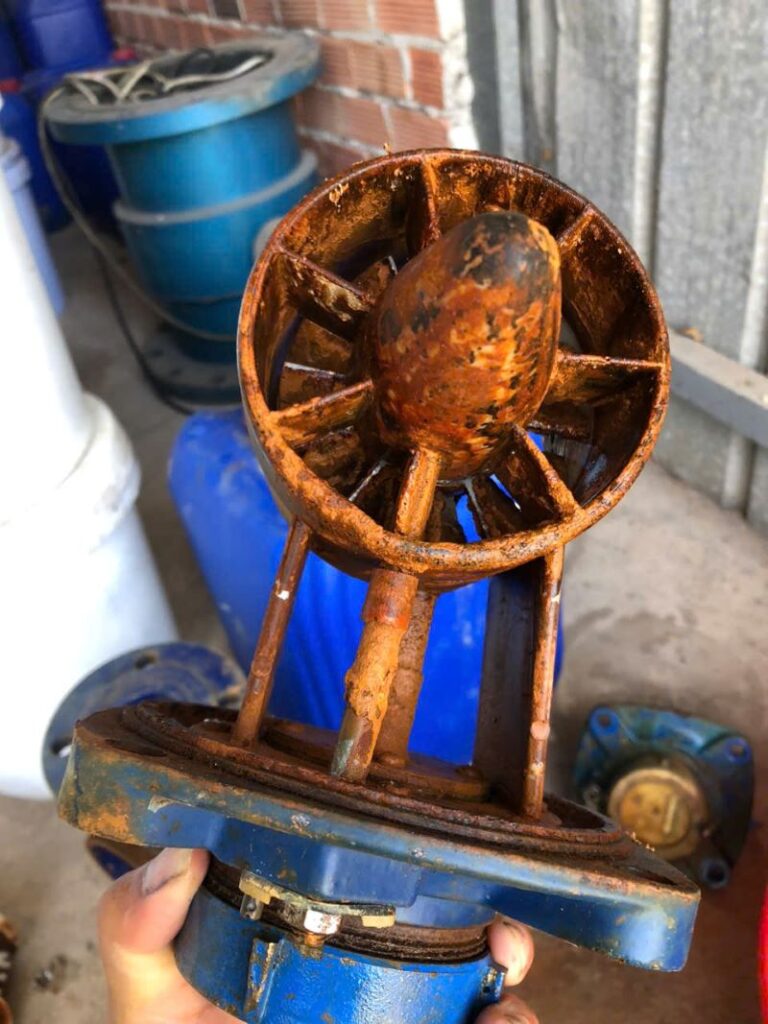

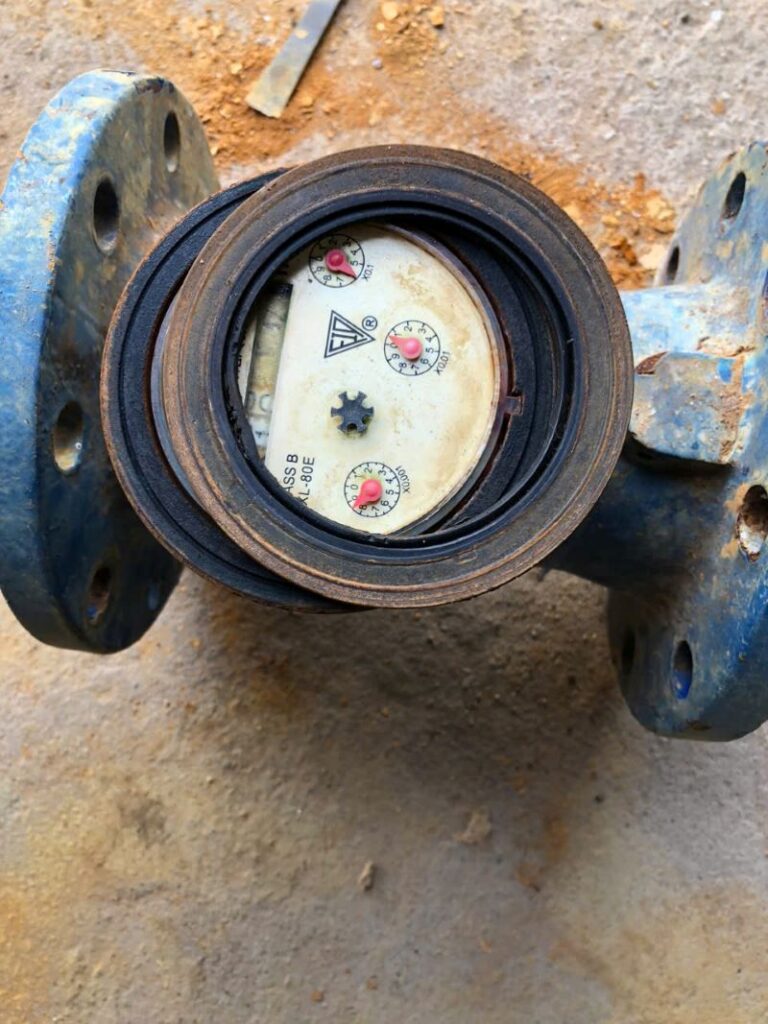

12. Sửa đồng hồ lưu lượng hóa chất bị ăn mòn

12.1. Kiểm tra vật liệu

Cần xác định:

Wetted material.
Electrode.
Liner.
Seal.
Housing.

12.2. Đối chiếu với hóa chất

Không nên lựa chọn vật liệu chỉ dựa vào tên hóa chất.

Cần xem:

Nồng độ.
Nhiệt độ.
Áp suất.
Tạp chất.

Một vật liệu có thể phù hợp ở nồng độ thấp nhưng không phù hợp ở nồng độ cao hoặc nhiệt độ cao.

13. Sửa đồng hồ lưu lượng axit HCl

HCl có tính ăn mòn mạnh.

Khi sử dụng flow meter cần quan tâm:

Vật liệu điện cực.
Lớp lót.
Gioăng.
Kết nối.
Nhiệt độ.
Nồng độ.

Nếu flow meter đã bị rò rỉ hoặc có dấu hiệu vật liệu xuống cấp, không nên tiếp tục vận hành chỉ bằng cách siết lại kết nối.

Cần xác định nguyên nhân.

14. Sửa đồng hồ lưu lượng H₂SO₄

Axit sulfuric có tính chất phụ thuộc đáng kể vào nồng độ và nhiệt độ.

Do đó khi sửa chữa cần ghi rõ:

H₂SO₄ bao nhiêu %?

và:

Nhiệt độ bao nhiêu °C?

Đây là thông tin quan trọng để đánh giá khả năng tương thích vật liệu.

15. Sửa đồng hồ lưu lượng NaOH

Xút có thể gây ảnh hưởng đến một số vật liệu nếu lựa chọn không phù hợp.

Cần kiểm tra:

Nồng độ NaOH.
Nhiệt độ.
Vật liệu điện cực.
Lớp lót.
Gioăng.

Đặc biệt khi sử dụng NaOH nồng độ cao hoặc nhiệt độ cao, cần đối chiếu dữ liệu tương thích vật liệu của nhà sản xuất.

16. Sửa đồng hồ lưu lượng NaClO

Sodium hypochlorite có tính oxy hóa và có thể gây vấn đề về vật liệu.

Khi kiểm tra flow meter cần đặc biệt chú ý:

Vật liệu wetted parts.
Gioăng.
Điểm rò.
Cặn.
Khí.

Không nên chỉ thay một gioăng mà bỏ qua khả năng vật liệu đã bị ảnh hưởng.

17. Sửa đồng hồ lưu lượng PAC

PAC thường được sử dụng trong hệ thống xử lý nước.

Tùy loại PAC có thể có:

Độ nhớt.
Cặn.
Tạp chất.

Khi flow meter bị nhảy hoặc sai cần kiểm tra cả đường ống và hệ thống dosing.

18. Sửa đồng hồ lưu lượng Polymer

Polymer là ứng dụng cần chú ý đến độ nhớt.

Nếu chọn flow meter không phù hợp, có thể phát sinh:

Sai số.
Tổn thất áp suất.
Dòng chảy không ổn định.

Với chất lỏng có độ nhớt cao, cần đặc biệt xem xét nguyên lý đo và dải đo.

19. Sửa đồng hồ lưu lượng hóa chất có độ nhớt cao

Độ nhớt ảnh hưởng đến nhiều loại flow meter.

Khi sửa chữa cần xác định:

Độ nhớt min.
Độ nhớt normal.
Độ nhớt max.
Nhiệt độ.

Không nên đánh giá thiết bị chỉ dựa trên lưu lượng.

20. Sửa đồng hồ lưu lượng hóa chất lưu lượng nhỏ

Đây là vấn đề rất phổ biến trong hệ thống dosing.

Ví dụ:

Lưu lượng thiết kế: 0,5–5 L/h

Nếu sử dụng đồng hồ:

DN25, 0–100 L/h

thì thiết bị có thể không tối ưu.

Trong trường hợp này, trước khi sửa cần xem xét câu hỏi:

Thiết bị có đang được sizing đúng không?

Nếu không, thay sensor mới cùng kích thước chưa chắc giải quyết được vấn đề.

21. Sửa đồng hồ lưu lượng hóa chất bị tắc

Có thể xảy ra với:

Polymer.
PAC.
Hóa chất kết tinh.
Dung dịch có cặn.

Cần kiểm tra:

Lọc.
Van.
Đường ống.
Sensor.
Điểm co hẹp.

Sau khi vệ sinh phải xác nhận vật liệu làm sạch không ảnh hưởng đến thiết bị.

22. Sửa đồng hồ lưu lượng hóa chất bị kết tinh

Một số hóa chất có thể tạo tinh thể khi:

Nhiệt độ giảm.
Nồng độ tăng.
Nước bay hơi.
Dừng hệ thống lâu.

Cặn kết tinh có thể làm giảm tiết diện.

Giải pháp có thể liên quan đến:

Heat tracing.
Insulation.
Flushing.
Thay đổi quy trình vận hành.

Tuy nhiên phương án phải phù hợp với từng loại hóa chất.

23. Sửa tín hiệu 4-20mA của đồng hồ lưu lượng hóa chất

Tín hiệu 4-20mA thường được đưa về:

PLC.
DCS.
SCADA.
Controller.

Quy trình kiểm tra:

Flow meter → Loop → AI → PLC/DCS → SCADA

Nếu flow meter hiển thị đúng nhưng SCADA sai, không nên thay flow meter ngay.

24. Đồng hồ lưu lượng hóa chất mất tín hiệu 4-20mA

Kiểm tra:

H3. Tại flow meter

Đo dòng output.

H3. Tại loop

Kiểm tra:

Nguồn loop.
Điện trở.
Dây.

H3. Tại PLC

Kiểm tra:

AI channel.
Scaling.
Module.

25. Sửa Modbus đồng hồ lưu lượng hóa chất

Các thông số quan trọng:

Slave ID.
Baud rate.
Parity.
Stop bit.
Data format.
Register address.
Function code.

Đối với hệ thống nhiều thiết bị RS485, cần kiểm tra topology và termination theo yêu cầu hệ thống.

26. Đồng hồ lưu lượng hóa chất không truyền Modbus

Có thể kiểm tra theo trình tự:

Nguồn flow meter.
RS485 A/B.
Slave ID.
Baud rate.
Parity.
Register.
PLC/DCS.
Cáp.
Bộ chuyển đổi RS485.

Nếu có thể, nên test độc lập bằng máy tính và bộ chuyển đổi RS485 phù hợp.

27. Đồng hồ lưu lượng hóa chất bị nhiễu

Nhiễu có thể xuất hiện ở:

Màn hình.
4-20mA.
Pulse.
RS485.

Nguồn gây nhiễu:

Biến tần.
Motor.
Máy khuấy.
Relay.
Cáp động lực.

Cần kiểm tra hệ thống grounding và routing cáp.

28. Sửa đồng hồ lưu lượng hóa chất tự reset

Nếu thiết bị tự tắt rồi bật lại, cần kiểm tra:

Nguồn cấp.
Sụt áp.
Nhiễu.
Nhiệt độ.
Power board.
CPU.

Một cách kiểm tra hữu ích là theo dõi nguồn trong chính thời điểm thiết bị reset.

29. Sửa đồng hồ lưu lượng hóa chất bị nước hoặc hóa chất xâm nhập

Nếu hóa chất xâm nhập housing:

Không nên tiếp tục cấp điện.

Cần:

Cô lập.
Làm sạch theo quy trình.
Kiểm tra PCB.
Kiểm tra connector.
Kiểm tra seal.
Kiểm tra cable gland.
Đánh giá mức độ ăn mòn.
Chỉ cấp nguồn sau khi đảm bảo an toàn.

30. Sửa đồng hồ lưu lượng hóa chất bị sét hoặc surge

Các phần có thể hỏng:

Power supply.
CPU.
Display.
4-20mA.
RS485.
Pulse.

Sau khi sửa nên kiểm tra:

SPD.
Grounding.
Shield.
Tuyến cáp.

Nếu không xử lý nguyên nhân gốc, sự cố có thể lặp lại.

31. Kiểm tra cảm biến đồng hồ lưu lượng hóa chất

Đối với flow meter điện từ cần chú ý:

Điện cực.
Lớp lót.
Cuộn dây.
Vỏ.
Dây sensor.

Đối với Coriolis cần chú ý:

Tube.
Sensor.
Converter.
Zero.
Density.

Đối với oval gear:

Rotor.
Trục.
Bearing.
Housing.

32. Kiểm tra điện cực đồng hồ điện từ đo hóa chất

Điện cực là bộ phận tiếp xúc trực tiếp với hóa chất.

Có thể xảy ra:

Ăn mòn.
Bám cặn.
Phủ hóa chất.
Hư hỏng bề mặt.

Nếu điện cực bị ảnh hưởng, tín hiệu đo có thể không ổn định.

33. Kiểm tra lớp lót đồng hồ điện từ

Lớp lót có nhiệm vụ cách ly chất lỏng khỏi thân sensor.

Nếu lớp lót bị:

Nứt.
Phồng.
Bong.
Biến dạng.

thì thiết bị có thể mất khả năng làm việc an toàn.

Trong trường hợp lớp lót bị hư nghiêm trọng, cần đánh giá thay sensor thay vì tiếp tục sửa phần điện tử.

34. Kiểm tra grounding của flow meter hóa chất

Đối với đồng hồ điện từ, grounding có thể ảnh hưởng đáng kể đến tín hiệu.

Cần xem:

Vật liệu đường ống.
Grounding electrode.
Grounding ring.
Tiếp địa thiết bị.

Phải thực hiện theo hướng dẫn của nhà sản xuất.

35. Đồng hồ lưu lượng hóa chất đo sai sau khi thay bơm

Khi thay bơm, đặc tính dòng chảy có thể thay đổi.

Ví dụ:

Lưu lượng tăng.
Áp suất tăng.
Pulsation thay đổi.
Bọt khí thay đổi.

Vì vậy sau khi thay bơm cần kiểm tra lại flow meter.

36. Đồng hồ lưu lượng hóa chất đo sai sau khi thay đường ống

Các thay đổi như:

DN.
Co.
Van.
Reducer.
Lọc.

có thể ảnh hưởng đến điều kiện đo.

Do đó cần kiểm tra lại vị trí và yêu cầu lắp đặt.

37. Sửa đồng hồ lưu lượng hóa chất dạng remote

Dạng remote có sensor và converter tách biệt.

Cần kiểm tra:

Sensor → Cable → Converter

Các lỗi phổ biến:

Dây đứt.
Terminal oxy hóa.
Đấu sai.
Nước vào.
Shield không đúng.

38. Sửa đồng hồ lưu lượng hóa chất dạng compact

Với compact, cần chú ý:

Rung động.
Nhiệt độ.
Hóa chất bắn.
Độ ẩm.
Tủ bảo vệ.

Do converter nằm ngay trên sensor nên điều kiện môi trường có thể tác động trực tiếp đến phần điện tử.

39. Sửa đồng hồ lưu lượng hóa chất sau bơm định lượng

Đây là ứng dụng cần đặc biệt chú ý.

Bơm định lượng có thể tạo:

Pulsating Flow

Nếu cần đo chính xác, có thể phải đánh giá:

Pulsation dampener.
Vị trí flow meter.
Đường kính ống.
Tần số bơm.
Dải đo.

Không nên chỉ tăng damping của flow meter.

40. Sửa đồng hồ lưu lượng hóa chất trước bơm

Đo phía hút có thể gặp:

Áp suất thấp.
Khí lọt vào.
Cavitation trong một số điều kiện.
Đường ống không đầy.

Do đó vị trí lắp đặt phải được đánh giá kỹ.

41. Sửa đồng hồ lưu lượng hóa chất tại bồn chứa

Nếu flow meter đặt gần bồn, cần kiểm tra:

Cột áp.
Khí.
Van.
Đường hút.
Khả năng tạo xoáy.

Đặc biệt khi bồn gần cạn, điều kiện hút có thể thay đổi.

42. Kiểm tra đồng hồ lưu lượng hóa chất bằng thiết bị chuyên dụng

Các dụng cụ có thể sử dụng:

Multimeter.
Loop calibrator.
4-20mA source.
USB-RS485.
Máy tính.
Thiết bị mô phỏng tín hiệu.
Thiết bị hiệu chuẩn lưu lượng phù hợp.

Tùy loại flow meter sẽ cần phương pháp kiểm tra khác nhau.

43. Bảng kiểm tra nhanh tại hiện trường

Hạng mục	Nội dung
Hóa chất	Tên/nồng độ
Nhiệt độ	Min/Normal/Max
Áp suất	Min/Normal/Max
Flow	Min/Normal/Max
DN	Kích thước
Sensor	Model
Converter	Model
Nguồn	AC/DC
Output	4-20mA/Pulse
Communication	RS485/Modbus
Hiện tượng	Mô tả
Lắp đặt	Hình ảnh

44. Phân biệt lỗi flow meter và lỗi bơm định lượng

Đây là vấn đề rất quan trọng.

Nếu bơm không cấp hóa chất, flow meter sẽ không có lưu lượng.

Do đó trước khi kết luận flow meter hỏng, cần kiểm tra:

Bơm.
Van hút.
Van xả.
Check valve.
Đường ống.
Bồn hóa chất.

Một flow meter tốt vẫn sẽ hiển thị zero nếu hệ thống không có dòng chảy.

45. Phân biệt lỗi flow meter và lỗi đường ống

Nếu đường ống bị:

Tắc.
Kết tinh.
Van đóng.
Lọc nghẹt.

flow meter có thể hiển thị thấp hoặc bằng zero.

Vì vậy cần kiểm tra hệ thống công nghệ trước khi tháo sensor.

46. Bảo trì đồng hồ lưu lượng hóa chất

H3. Bảo trì hàng tháng

Kiểm tra:

Flow.
Màn hình.
Rò rỉ.
Cáp.
Housing.
Tín hiệu.

H3. Bảo trì hàng quý

Kiểm tra:

Terminal.
Nguồn.
4-20mA.
Modbus.
Cấu hình.
Tình trạng sensor.

H3. Bảo trì hàng năm

Đánh giá:

Độ chính xác.
Tình trạng vật liệu.
Sensor.
Converter.
Output.
Communication.

Tần suất thực tế phải dựa trên mức độ nguy hiểm và đặc tính hóa chất.

47. Checklist bảo trì đồng hồ lưu lượng hóa chất

H4. Kiểm tra cơ khí

[ ] Không rò hóa chất.
[ ] Gioăng phù hợp.
[ ] Kết nối chắc chắn.
[ ] Không ăn mòn bất thường.
[ ] Không nứt lớp lót.

H4. Kiểm tra điện

[ ] Nguồn ổn định.
[ ] Terminal chắc chắn.
[ ] Grounding phù hợp.
[ ] Không có dấu hiệu cháy.

H4. Kiểm tra tín hiệu

[ ] Flow.
[ ] 4-20mA.
[ ] Pulse.
[ ] RS485.
[ ] Modbus.

H4. Kiểm tra công nghệ

[ ] Bơm hoạt động.
[ ] Van hoạt động.
[ ] Không tắc đường ống.
[ ] Không có khí bất thường.
[ ] Không kết tinh.

48. Khi nào cần hiệu chuẩn đồng hồ lưu lượng hóa chất?

Có thể xem xét hiệu chuẩn khi:

Giá trị đo nghi ngờ.
Sau sửa chữa lớn.
Sau thay sensor.
Sau thời gian vận hành dài.
Theo yêu cầu quản lý chất lượng.
Theo quy định nội bộ của nhà máy.

Tuy nhiên cần phân biệt:

Hiệu chuẩn

với:

Sửa chữa.

Nếu thiết bị có lỗi phần cứng, hiệu chuẩn không thể thay thế sửa chữa.

49. Kiểm tra zero của đồng hồ lưu lượng hóa chất

Zero cần được kiểm tra trong điều kiện phù hợp với hướng dẫn của nhà sản xuất.

Nếu zero không ổn định, cần kiểm tra:

Dòng chảy thực.
Bọt khí.
Empty Pipe.
Nhiễu.
Grounding.
Sensor.

Không nên chỉnh zero liên tục để che giấu nguyên nhân.

50. Sửa totalizer đồng hồ lưu lượng hóa chất

Nếu totalizer sai cần kiểm tra:

Unit.
Scaling.
Flow direction.
Pulse.
Totalizer configuration.
Register.

Đặc biệt với hệ thống tự động hóa, cần kiểm tra cả totalizer trên flow meter và totalizer trên PLC/DCS.

51. Sửa đồng hồ lưu lượng hóa chất hiển thị đúng nhưng PLC sai

Trường hợp:

Flow meter = 10 L/h

nhưng:

PLC = 100 L/h

có thể liên quan đến:

Scaling.
Range.
Unit.
AI configuration.

Không nên thay flow meter nếu tín hiệu output vẫn đúng.

52. Sửa đồng hồ lưu lượng hóa chất hiển thị sai nhưng PLC đúng

Trường hợp này cần kiểm tra:

Display scaling.
Unit.
Configuration.

Nếu PLC nhận đúng dữ liệu nhưng màn hình sai, lỗi có thể nằm ở cấu hình hoặc hiển thị.

53. Sửa đồng hồ lưu lượng hóa chất bị mất dữ liệu trên SCADA

Cần kiểm tra chuỗi:

Flow meter → RS485/Ethernet → PLC/DCS → Network → SCADA

Nếu flow meter vẫn hoạt động bình thường tại chỗ, không nên tháo sensor.

Cần kiểm tra communication trước.

54. Những sai lầm thường gặp khi sửa flow meter hóa chất

H3. Chỉ kiểm tra bo mạch

Có thể bỏ sót lỗi do hóa chất ăn mòn.

H3. Chỉ thay gioăng

Nếu vật liệu không tương thích, gioăng mới vẫn có thể tiếp tục hư.

H3. Tăng damping quá cao

Có thể làm tín hiệu “đẹp” nhưng phản ánh không đúng biến động thực.

H3. Tắt cảnh báo Empty Pipe

Không giải quyết được nguyên nhân đường ống không đầy.

H3. Thay flow meter cùng DN

Không đảm bảo thiết bị mới phù hợp với lưu lượng.

H3. Không xác định nồng độ hóa chất

Tên hóa chất đơn thuần chưa đủ để đánh giá vật liệu.

55. Khi nào nên sửa và khi nào nên thay đồng hồ lưu lượng hóa chất?

H3. Có thể sửa

Lỗi nguồn.
Lỗi output.
Lỗi communication.
Lỗi dây.
Lỗi terminal.
Lỗi cấu hình.
Một số lỗi module.

H3. Nên cân nhắc thay

Sensor bị ăn mòn nghiêm trọng.
Lớp lót hư.
Rò hóa chất nghiêm trọng.
Thiết bị không còn phụ tùng.
Thiết bị không phù hợp hóa chất.
Thiết bị không phù hợp dải lưu lượng.
Chi phí sửa chữa quá cao.

56. Quy trình nghiệm thu sau sửa chữa

H3. Kiểm tra tại flow meter

Display.
Flow.
Alarm.
Totalizer.

H3. Kiểm tra output

4mA.
Giá trị trung gian.
20mA.

H3. Kiểm tra communication

RS485.
Modbus.
Register.

H3. Kiểm tra PLC/DCS

Giá trị lưu lượng.
Đơn vị.
Scaling.
Alarm.

H3. Kiểm tra SCADA

Tag.
Trend.
Status.
Data logging.

57. Bảng tiêu chí nghiệm thu

Hạng mục	Tiêu chí
Nguồn	Ổn định
Màn hình	Hoạt động
Flow	Ổn định
Zero	Phù hợp
4-20mA	Đúng scaling
Pulse	Hoạt động
Modbus	Giao tiếp
Totalizer	Hoạt động
Alarm	Bình thường
Cơ khí	Không rò
Vật liệu	Phù hợp hóa chất

58. Hồ sơ cần lưu sau khi sửa

Nên lưu:

Biên bản sửa chữa.
Hình ảnh trước sửa.
Hình ảnh sau sửa.
Model.
Serial.
Cấu hình.
Linh kiện thay.
Kết quả kiểm tra.
Kết quả hiệu chuẩn nếu có.
Khuyến nghị bảo trì.

Việc lưu hồ sơ đặc biệt hữu ích với nhà máy có hàng chục hoặc hàng trăm thiết bị đo.

59. Thông tin cần cung cấp khi yêu cầu sửa đồng hồ lưu lượng hóa chất

Khách hàng nên cung cấp tối thiểu:

Tên hóa chất.
Nồng độ.
Nhiệt độ.
Lưu lượng Min.
Lưu lượng Normal.
Lưu lượng Max.
DN.
Model flow meter.
Hiện tượng lỗi.
Hình ảnh thiết bị.
Hình ảnh vị trí lắp.
Hình ảnh màn hình.
Tín hiệu đang sử dụng.
PLC/DCS/SCADA nếu có.

60. Ví dụ chẩn đoán một số tình huống thực tế

H3. Trường hợp 1: Flow meter hóa chất hiển thị 0 L/h

Kiểm tra:

Bơm → Van → Đường ống → Có dòng thực tế → Flow meter

Nếu bơm không hoạt động thì chưa thể kết luận flow meter lỗi.

H3. Trường hợp 2: Flow meter hiển thị nhảy từ 2 đến 10 L/h

Kiểm tra:

Pulsation.
Bọt khí.
Damping.
Nhiễu.
Dải đo.

H3. Trường hợp 3: Flow meter đúng nhưng PLC sai

Tập trung kiểm tra:

4-20mA.
AI.
Scaling.
Unit.

H3. Trường hợp 4: Modbus mất nhưng màn hình vẫn bình thường

Tập trung kiểm tra:

RS485.
Slave ID.
Baud rate.
Parity.
Register.
Cáp.

H3. Trường hợp 5: Flow meter bị rò hóa chất

Ưu tiên:

An toàn → Cô lập → Xả áp → Xác định điểm rò → Đánh giá vật liệu → Sửa/thay thế

Không nên tiếp tục vận hành chỉ vì thiết bị vẫn hiển thị lưu lượng.

61. Bảng chẩn đoán nhanh

Hiện tượng	Nguyên nhân cần ưu tiên kiểm tra
Không lên màn hình	Nguồn
Flow = 0	Bơm/van/dòng chảy
Empty Pipe	Điều kiện đầy ống
Nhảy số	Pulsation/bọt khí/nhiễu
Đo sai	Range/sizing/cấu hình
Flow âm	Direction
Mất 4-20mA	Loop/output
Mất Modbus	RS485/config
Rò hóa chất	Seal/vật liệu
Ăn mòn	Material compatibility
Tắc	Cặn/kết tinh
Reset	Nguồn/board

62. Chi phí sửa đồng hồ lưu lượng hóa chất

Chi phí sửa phụ thuộc vào:

Loại flow meter.
Model.
DN.
Hóa chất.
Mức độ ăn mòn.
Tình trạng sensor.
Tình trạng converter.
Linh kiện.
Yêu cầu tháo lắp.
Kiểm tra tại hiện trường.
Hiệu chuẩn.

Đối với flow meter hóa chất, không nên báo giá chỉ dựa trên hiện tượng “không đo”.

Cần xác định nguyên nhân trước khi đưa ra phương án.

63. Có nên tự sửa đồng hồ lưu lượng hóa chất không?

Với các lỗi đơn giản như:

Kiểm tra dây tín hiệu.
Kiểm tra nguồn.
Kiểm tra cấu hình.

nhân sự kỹ thuật có thể thực hiện nếu đã được đào tạo và tuân thủ quy trình an toàn.

Tuy nhiên với thiết bị tiếp xúc hóa chất nguy hiểm, việc tháo sensor hoặc mở đường ống cần được thực hiện theo quy trình an toàn của nhà máy và người có chuyên môn phù hợp.

64. FAQ về sửa đồng hồ lưu lượng hóa chất

H3. Đồng hồ lưu lượng hóa chất không đo phải làm gì?

Trước tiên xác nhận bơm đang hoạt động và thực sự có dòng hóa chất. Sau đó kiểm tra van, đường ống, Empty Pipe, nguồn và cấu hình flow meter.

H3. Đồng hồ lưu lượng hóa chất nhảy số có phải hỏng không?

Không nhất thiết. Có thể do dòng chảy xung, bọt khí, nhiễu điện hoặc lưu lượng thực sự dao động.

H3. Đồng hồ điện từ có đo được hóa chất không?

Có thể đối với các chất lỏng có độ dẫn điện phù hợp và vật liệu wetted parts tương thích. Cần kiểm tra yêu cầu cụ thể của model.

H3. Có thể dùng đồng hồ đo nước để đo hóa chất không?

Không nên mặc định như vậy. Cần kiểm tra vật liệu tiếp xúc, độ dẫn điện, nhiệt độ, áp suất, nồng độ và đặc tính hóa chất.

H3. Đồng hồ lưu lượng HCl bị ăn mòn có sửa được không?

Tùy mức độ. Nếu chỉ ảnh hưởng đến một số linh kiện có thể thay thế thì có thể sửa. Nếu sensor hoặc lớp lót bị hư nghiêm trọng, cần cân nhắc thay sensor.

H3. Đồng hồ lưu lượng NaOH có cần chọn vật liệu đặc biệt không?

Có thể cần, tùy nồng độ và nhiệt độ NaOH. Không nên chọn vật liệu chỉ dựa trên tên hóa chất.

H3. Đồng hồ lưu lượng hóa chất mất tín hiệu 4-20mA có phải hỏng không?

Không nhất thiết. Có thể lỗi nằm ở loop, dây, nguồn, AI của PLC hoặc scaling.

H3. Đồng hồ lưu lượng hóa chất không truyền Modbus có cần thay mới không?

Không. Cần kiểm tra RS485, Slave ID, Baud Rate, Parity, cáp và Register trước.

H3. Tại sao flow meter hóa chất đo lúc đúng lúc sai?

Có thể do bọt khí, dòng chảy xung, nhiễu, điều kiện đường ống thay đổi hoặc thiết bị hoạt động ngoài dải đo tối ưu.

H3. Có nên tăng damping khi đồng hồ hóa chất nhảy số?

Có thể điều chỉnh damping trong giới hạn cho phép, nhưng cần xác định nguyên nhân dao động trước.

H3. Hóa chất có độ nhớt cao nên dùng flow meter nào?

Không có câu trả lời chung cho mọi trường hợp. Cần dựa vào độ nhớt, lưu lượng, áp suất, nhiệt độ và yêu cầu chính xác để lựa chọn nguyên lý đo.

H3. Đồng hồ lưu lượng hóa chất có cần bảo trì định kỳ không?

Có. Tần suất phụ thuộc loại hóa chất, mức độ ăn mòn, độ sạch, lưu lượng và điều kiện vận hành.

H3. Khi nào nên thay flow meter hóa chất?

Khi thiết bị bị ăn mòn nghiêm trọng, lớp lót hỏng, không còn phụ tùng, không phù hợp với hóa chất hoặc chi phí sửa chữa không còn hợp lý.

65. Kết luận

Sửa đồng hồ lưu lượng hóa chất khác với sửa flow meter sử dụng cho nước sạch bởi kỹ thuật viên phải đồng thời xử lý ba nhóm vấn đề:

Thiết bị đo → Điều kiện công nghệ → Tính tương thích hóa chất.

Một thiết bị có thể hoàn toàn bình thường về mặt điện tử nhưng vẫn không thể đo chính xác nếu:

Lưu lượng quá thấp.
Có bọt khí.
Dòng chảy dạng xung.
Đường ống không phù hợp.
Vật liệu không tương thích.
Hóa chất làm ăn mòn sensor.
Cấu hình sai.
Tín hiệu truyền về PLC bị scaling sai.

Vì vậy, quy trình chẩn đoán nên đi theo hướng:

An toàn → Hóa chất → Bơm → Đường ống → Sensor → Converter → Output → Communication → PLC/DCS → SCADA.

Đặc biệt đối với các ứng dụng HCl, H₂SO₄, NaOH, NaClO, PAC, Polymer và các hóa chất ăn mòn, việc lựa chọn đúng vật liệu điện cực, lớp lót, gioăng và các bộ phận tiếp xúc với môi chất có ý nghĩa quyết định đến tuổi thọ của thiết bị.

Sau khi sửa chữa, cần kiểm tra lại không chỉ giá trị lưu lượng trên màn hình mà còn phải xác nhận:

Flow chính xác → 4-20mA đúng → Modbus ổn định → PLC/DCS nhận đúng → SCADA hiển thị đúng → Thiết bị không rò rỉ → Vật liệu phù hợp hóa chất.

Đây mới là một quy trình sửa đồng hồ lưu lượng hóa chất hoàn chỉnh, phù hợp với yêu cầu kỹ thuật của nhà máy, hệ thống xử lý nước và các khu công nghiệp.

THÔNG TIN LIÊN HỆ

CÔNG TY TNHH VLT
Địa chỉ: 58 đường TA10, Phường Thới An, Tp. Hồ Chí Minh, Việt Nam
Hotline: 0976.677.684
Email: thuha@vltco.vn hoặc thuhagl2901@gmail.com
