Sửa đồng hồ lưu lượng nước thải

1. Sửa đồng hồ lưu lượng nước thải là gì?

Sửa đồng hồ lưu lượng nước thải là quá trình kiểm tra, xác định nguyên nhân, khắc phục lỗi, hiệu chỉnh và đưa thiết bị đo lưu lượng nước thải trở lại trạng thái hoạt động ổn định, chính xác và phù hợp với yêu cầu vận hành của hệ thống.

Khác với đồng hồ đo nước sạch, đồng hồ lưu lượng nước thải thường phải làm việc trong môi trường phức tạp hơn.

Nước thải có thể chứa:

Chất rắn lơ lửng.
Bùn.
Dầu mỡ.
Hóa chất.
Cặn hữu cơ.
Vi sinh vật.
Bọt khí.
Tạp chất.
Các chất ăn mòn.

Những yếu tố này có thể ảnh hưởng trực tiếp đến khả năng đo, độ ổn định của tín hiệu và tuổi thọ thiết bị.

Trong các hệ thống xử lý nước thải hiện nay, đồng hồ lưu lượng thường được sử dụng tại:

Đường nước thải đầu vào.
Đường nước thải đầu ra.
Đường nước sau xử lý.
Đường tuần hoàn.
Đường bùn.
Đường nước cấp cho hệ thống.
Đường nước tái sử dụng.
Đường hóa chất.
Các tuyến công nghệ trong nhà máy.

Khi đồng hồ lưu lượng bị lỗi, hệ thống có thể gặp nhiều vấn đề như không theo dõi được lưu lượng, sai số liệu vận hành, mất dữ liệu SCADA, điều khiển bơm không chính xác hoặc ảnh hưởng đến quá trình định lượng hóa chất.

Vì vậy, sửa đồng hồ lưu lượng nước thải cần được thực hiện theo quy trình kỹ thuật, không nên chỉ dựa vào hiện tượng hiển thị trên màn hình.

2. Vì sao đồng hồ lưu lượng nước thải dễ phát sinh sự cố?

2.1. Môi trường nước thải phức tạp

Nước thải khác nước sạch ở thành phần và tính chất.

Trong cùng một hệ thống có thể tồn tại đồng thời:

Chất rắn.
Cặn.
Bùn.
Dầu.
Hóa chất.
Khí hòa tan.
Bọt khí.

Những thành phần này làm điều kiện đo thay đổi liên tục.

2.2. Bùn và cặn

Bùn có thể bám trên các bộ phận tiếp xúc với chất lỏng.

Đối với đồng hồ điện từ, cặn bám trên điện cực có thể ảnh hưởng đến tín hiệu đo.

Đối với đồng hồ siêu âm, cặn hoặc điều kiện dòng chảy có thể ảnh hưởng đến đường truyền tín hiệu.

2.3. Bọt khí

Bọt khí là một trong những nguyên nhân quan trọng gây tín hiệu không ổn định.

Đặc biệt tại:

Đường hút bơm.
Đường xả bơm.
Tuyến có điểm cao.
Tuyến nước thải có quá trình sục khí.
Đường ống có hiện tượng hút khí.

2.4. Nhiễu điện từ

Hệ thống xử lý nước thải thường có:

Máy thổi khí.
Bơm chìm.
Bơm định lượng.
Máy khuấy.
Biến tần.
Tủ MCC.

Các thiết bị này có thể tạo ra môi trường nhiễu đáng kể.

2.5. Độ ẩm

Tủ điện tại khu vực xử lý nước thải thường có độ ẩm cao.

Nếu cable gland hoặc gioăng không đảm bảo, nước có thể xâm nhập vào:

Converter.
Junction box.
Terminal.
Connector.

Điều này có thể gây chập, oxy hóa và lỗi tín hiệu.

3. Các loại đồng hồ lưu lượng thường được sử dụng cho nước thải

3.1. Đồng hồ lưu lượng điện từ

Đây là lựa chọn rất phổ biến cho nước thải dẫn điện.

Ưu điểm:

Không có bộ phận chuyển động trong ống đo.
Phù hợp với nước thải.
Có thể đo chất lỏng chứa chất rắn lơ lửng ở mức phù hợp.
Có nhiều kích thước DN.
Có thể tích hợp 4-20mA.
Có thể tích hợp Pulse.
Có thể tích hợp RS485 Modbus.
Có thể kết nối PLC/SCADA.

3.2. Đồng hồ lưu lượng siêu âm

Có thể sử dụng dạng:

Inline

hoặc:

Clamp-on

Đối với clamp-on, thiết bị không cần cắt đường ống.

Tuy nhiên, cần đặc biệt chú ý đến:

Vật liệu ống.
Độ dày thành ống.
Bọt khí.
Cặn.
Khoảng cách đầu dò.
Tình trạng bề mặt ống.

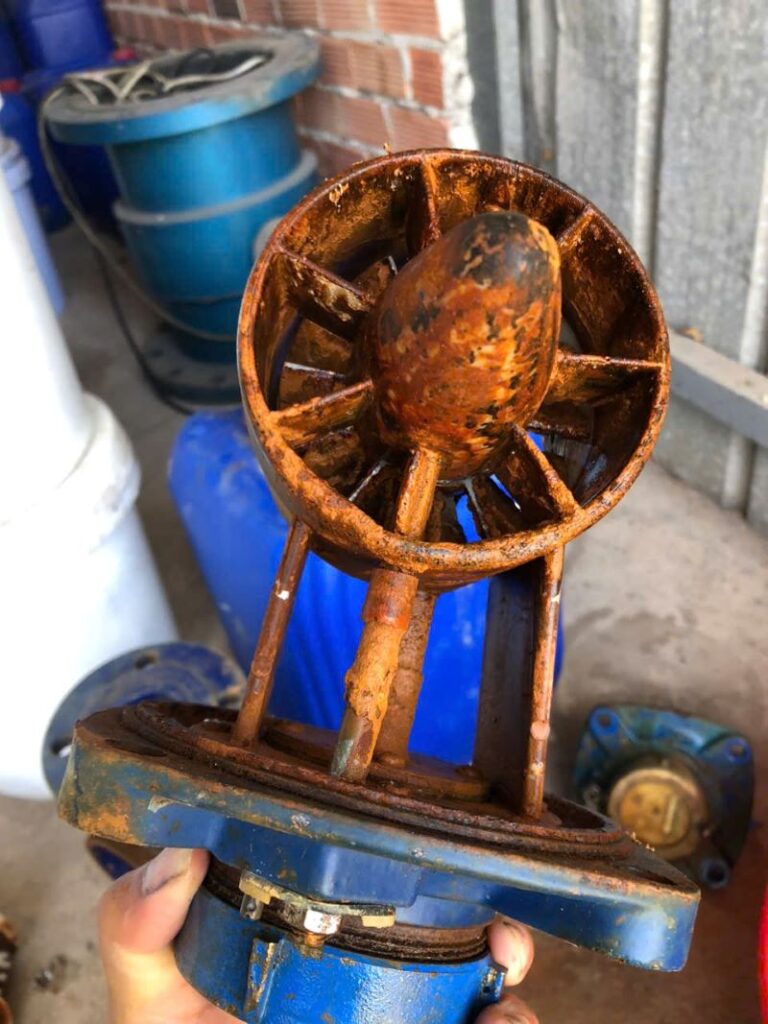

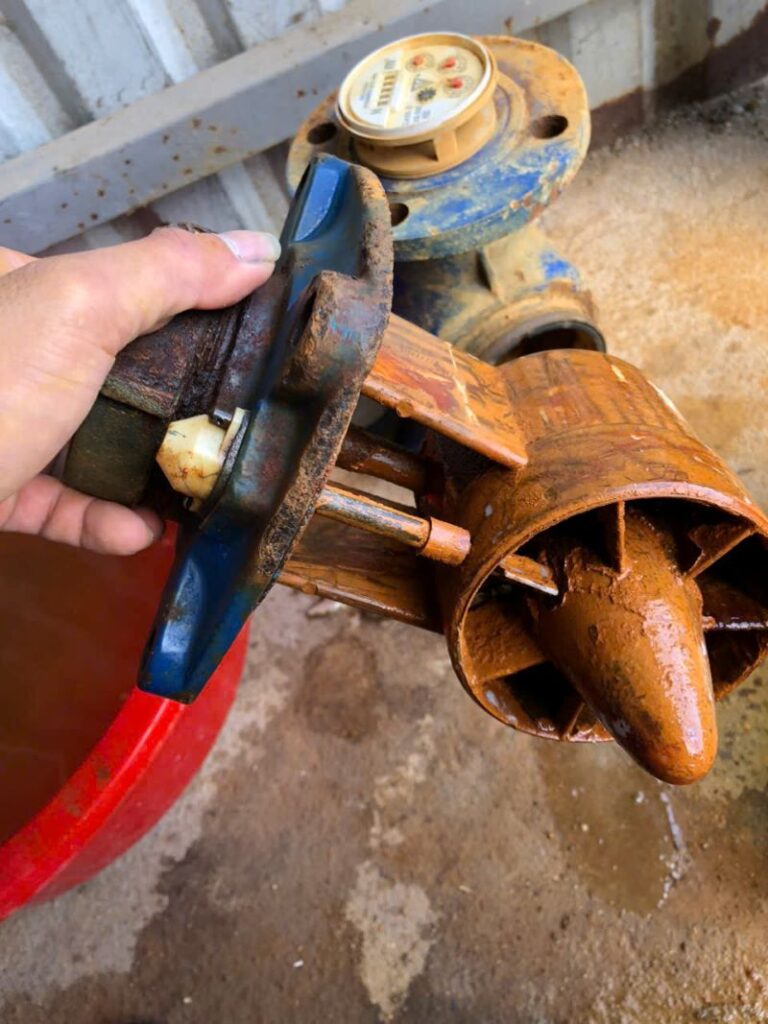

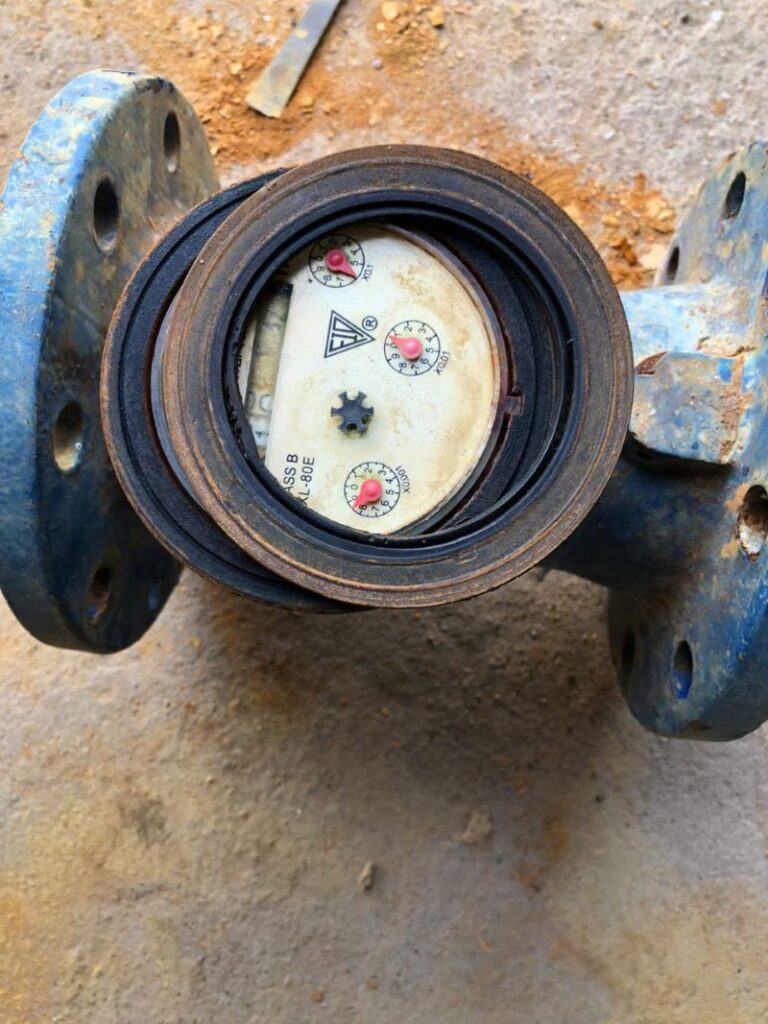

3.3. Đồng hồ tuabin

Không phải lựa chọn tối ưu cho mọi loại nước thải vì có bộ phận chuyển động và dễ bị ảnh hưởng bởi cặn hoặc chất rắn.

Nếu sử dụng, cần kiểm soát tốt điều kiện chất lỏng.

4. Bảng lỗi thường gặp của đồng hồ lưu lượng nước thải

Hiện tượng	Nguyên nhân có thể	Mức độ ưu tiên
Không hiển thị	Mất nguồn	Rất cao
Không đo	Không có dòng chảy	Cao
Flow = 0	Ống không đầy	Rất cao
Flow nhảy	Bọt khí/nhiễu	Rất cao
Flow âm	Sai hướng	Cao
Đo sai	Cấu hình/lắp đặt	Rất cao
Báo Empty Pipe	Ống không đầy	Rất cao
Mất 4-20mA	Output/loop	Cao
Mất Pulse	Output xung	Cao
Mất Modbus	RS485/config	Cao
Totalizer sai	Cấu hình	Cao
Màn hình chập chờn	Nguồn/bo mạch	Cao
Thiết bị tự reset	Nguồn/board	Rất cao

5. Quy trình sửa đồng hồ lưu lượng nước thải

Quy trình chuyên nghiệp có thể thực hiện theo các bước:

Tiếp nhận → Xác định hiện tượng → Kiểm tra an toàn → Kiểm tra ngoại quan → Kiểm tra nguồn → Kiểm tra đường ống → Kiểm tra sensor → Kiểm tra converter → Kiểm tra tín hiệu → Cấu hình → Sửa chữa → Hiệu chỉnh → Chạy thử → Bàn giao

5.1. Thu thập thông tin thiết bị

Cần ghi nhận:

Model.
Serial Number.
DN.
Loại sensor.
Loại converter.
Nguồn cấp.
Chất lỏng.
Lưu lượng thiết kế.
Vị trí lắp đặt.
Hiện tượng lỗi.

5.2. Ghi nhận tình trạng trước khi sửa

Nên chụp:

Màn hình.
Menu cài đặt.
Terminal.
Sơ đồ dây.
Vị trí lắp đặt.

Điều này giúp khôi phục cấu hình sau sửa chữa.

6. An toàn khi sửa đồng hồ lưu lượng nước thải

Đây là phần đặc biệt quan trọng.

6.1. Không xem nước thải là chất lỏng thông thường

Tùy nguồn phát sinh, nước thải có thể chứa các chất gây:

Kích ứng.
Ăn mòn.
Nhiễm khuẩn.
Khí độc.

Do đó cần thực hiện đánh giá nguy cơ trước khi tháo thiết bị.

6.2. Cô lập đường ống

Trước khi tháo flow meter inline:

Dừng thiết bị liên quan.
Đóng van cô lập nếu có.
Xả áp.
Xả chất lỏng.
Xác nhận đường ống an toàn.
Thực hiện quy trình Lockout/Tagout nếu áp dụng.

6.3. Thiết bị bảo hộ

Tùy môi trường cần sử dụng:

Găng tay phù hợp.
Kính bảo hộ.
Quần áo bảo hộ.
Giày bảo hộ.
Thiết bị bảo vệ hô hấp nếu đánh giá nguy cơ yêu cầu.

7. Sửa đồng hồ lưu lượng nước thải không hiển thị

7.1. Kiểm tra nguồn

Đầu tiên cần xác định:

Nguồn có đến thiết bị không?

Kiểm tra tại terminal.

7.2. Kiểm tra cầu chì

Nếu thiết bị sử dụng cầu chì nội bộ hoặc cầu chì nguồn ngoài, cần kiểm tra tình trạng.

7.3. Kiểm tra terminal

Terminal lỏng có thể gây:

Mất nguồn.
Chập chờn.
Reset.

7.4. Kiểm tra bo nguồn

Nếu nguồn đầu vào đúng nhưng màn hình không hoạt động, có thể cần kiểm tra:

Mạch nguồn.
DC/DC.
Bộ ổn áp.
Board.

8. Sửa đồng hồ lưu lượng nước thải không đo

Nếu màn hình hoạt động nhưng:

Flow = 0

cần xác định trước:

Có dòng chảy thực tế hay không?

8.1. Kiểm tra bơm

Đối với hệ thống dùng bơm:

Bơm có chạy không?
Van có mở không?
Áp suất có đủ không?
Có tắc đường ống không?

8.2. Kiểm tra đường ống

Đặc biệt với điện từ:

Ống phải đảm bảo điều kiện đầy chất lỏng tại vị trí đo.

Nếu cảm biến nằm tại vị trí không phù hợp, có thể xuất hiện trạng thái Empty Pipe.

9. Đồng hồ lưu lượng nước thải báo Empty Pipe

Đây là lỗi cần ưu tiên kiểm tra.

9.1. Nguyên nhân

Ống không đầy.
Lắp tại điểm cao.
Dòng chảy tự do.
Có bọt khí.
Van đóng một phần.
Vị trí sensor không phù hợp.
Cấu hình Empty Pipe không phù hợp.

9.2. Cách xử lý

Kiểm tra lại:

Vị trí lắp.
Đường ống.
Van.
Bơm.
Bọt khí.
Điều kiện áp suất.

Nếu có thể, ưu tiên bố trí flow meter tại vị trí giúp đường ống luôn đầy trong điều kiện vận hành bình thường.

10. Đồng hồ lưu lượng nước thải nhảy số liên tục

10.1. Bọt khí

Bọt khí có thể làm tín hiệu thay đổi.

Kiểm tra:

Đầu hút bơm.
Điểm cao.
Tuyến hút khí.
Vị trí sau bơm.

10.2. Nhiễu

Kiểm tra:

Biến tần.
Motor.
Cáp nguồn.
Tiếp địa.

10.3. Dòng chảy không ổn định

Nếu bơm chạy theo chế độ ON/OFF, lưu lượng có thể thay đổi thật.

Không nên cố định tín hiệu bằng cách tăng damping quá mức nếu nguyên nhân thực tế là dao động công nghệ.

11. Sửa đồng hồ lưu lượng nước thải đo sai

Trước khi hiệu chuẩn, cần kiểm tra:

11.1. Đường kính danh nghĩa

Cấu hình DN của converter phải phù hợp sensor.

11.2. Flow range

Range phải phù hợp lưu lượng thực tế.

11.3. Flow direction

Kiểm tra chiều dòng chảy.

11.4. Zero

Zero cần được kiểm tra trong điều kiện phù hợp.

11.5. Lắp đặt

Kiểm tra:

Đoạn ống thẳng.
Van.
Co.
Bơm.
Tee.
Reducer.

Các yếu tố này có thể ảnh hưởng đến profile dòng chảy tùy nguyên lý đo.

12. Sửa đồng hồ lưu lượng nước thải báo lưu lượng âm

Nếu đồng hồ hiển thị:

-15 m³/h

có thể do:

Chiều dòng chảy ngược.
Cài đặt flow direction.
Wiring sensor.
Cấu hình bidirectional.
Thiết bị đang đo dòng chảy ngược thực tế.

Cần xác định dòng chảy thực tế trước khi thay đổi cấu hình.

13. Sửa đồng hồ lưu lượng điện từ dùng cho nước thải

13.1. Kiểm tra điện cực

Điện cực tiếp xúc trực tiếp với nước thải.

Có thể xảy ra:

Bám cặn.
Bám dầu mỡ.
Bám bùn.
Ăn mòn.

13.2. Kiểm tra lớp lót

Lớp lót cần phù hợp với:

Thành phần nước thải.
Nhiệt độ.
Hóa chất.

13.3. Kiểm tra grounding

Đồng hồ điện từ rất cần hệ thống grounding phù hợp.

Trong một số ứng dụng cần sử dụng:

Grounding Ring

tùy thiết kế sensor và vật liệu đường ống.

14. Vệ sinh đồng hồ lưu lượng nước thải

14.1. Khi nào cần vệ sinh?

Có thể cân nhắc khi:

Flow thay đổi bất thường.
Độ ổn định giảm.
Sensor có cặn.
Điện cực bị bám.

14.2. Nguyên tắc

Không sử dụng hóa chất vệ sinh tùy ý.

Cần xem:

Vật liệu điện cực.
Lớp lót.
Thành phần cặn.
Khuyến nghị nhà sản xuất.

Một hóa chất vệ sinh không phù hợp có thể làm hư lớp lót hoặc điện cực.

15. Sửa tín hiệu 4-20mA của đồng hồ lưu lượng nước thải

Tín hiệu 4-20mA thường được sử dụng để đưa lưu lượng về:

PLC.
RTU.
SCADA.
Bộ điều khiển.

15.1. Kiểm tra loop

Kiểm tra:

Nguồn loop.
Dây.
Polarity.
AI module.

15.2. Kiểm tra scaling

Ví dụ:

Range:

0–500 m³/h

thì:

4 mA → 0 m³/h

20 mA → 500 m³/h

Nếu PLC cấu hình sai scaling, giá trị hiển thị sẽ sai dù flow meter hoạt động bình thường.

16. Sửa đồng hồ lưu lượng nước thải mất tín hiệu 4-20mA

Có thể chia thành hai trường hợp.

H3. Đồng hồ không xuất dòng

Kiểm tra:

Output configuration.
Output module.
Bo mạch.

H3. Đồng hồ có dòng nhưng PLC không nhận

Kiểm tra:

Dây.
Terminal.
AI module.
Scaling.

Không nên thay flow meter nếu chưa xác định output thực sự bị lỗi.

17. Sửa đồng hồ lưu lượng nước thải không truyền Modbus

17.1. Kiểm tra RS485

A/B.
Cáp.
Shield.
Termination.

17.2. Kiểm tra cấu hình

Slave ID.
Baud Rate.
Parity.
Stop Bit.

17.3. Kiểm tra dữ liệu

Function Code.
Register.
Data Type.
Byte Order.
Scale.

Nếu cần, nên test độc lập bằng USB to RS485 để xác định lỗi nằm ở flow meter hay PLC.

18. Đồng hồ lưu lượng nước thải mất tín hiệu khi bơm chạy

Đây là hiện tượng cần chú ý.

Nếu:

Bơm OFF → Modbus/4-20mA bình thường

Bơm ON → tín hiệu lỗi

thì nên kiểm tra:

Nhiễu điện từ.
Tiếp địa.
Tuyến cáp.
Nguồn.
Biến tần.
Shield.

Không nên vội thay sensor.

19. Đồng hồ lưu lượng nước thải mất tín hiệu khi biến tần hoạt động

Biến tần là nguồn nhiễu phổ biến.

Các biện pháp:

Tách cáp tín hiệu và cáp động lực.
Sử dụng cáp phù hợp.
Kiểm tra shield.
Kiểm tra grounding.
Cân nhắc RS485 isolator.
Kiểm tra nguồn cấp.
Kiểm tra thiết kế EMC.

20. Sửa đồng hồ lưu lượng nước thải bị ngập nước

Nếu converter bị nước vào:

Không nên cấp điện ngay.

Cần:

Ngắt nguồn.
Tháo khỏi khu vực nguy hiểm.
Kiểm tra mức độ nước xâm nhập.
Làm sạch phù hợp.
Kiểm tra bo mạch.
Kiểm tra linh kiện.
Kiểm tra cách điện.
Chỉ cấp nguồn trở lại sau khi đánh giá an toàn.

21. Sửa đồng hồ lưu lượng nước thải bị sét đánh

Có thể hư:

Nguồn.
CPU.
4-20mA.
RS485.
Pulse.
Display.

Cần kiểm tra từng tầng.

Sau sửa chữa nên đánh giá lại:

Surge protection.
Grounding.
SPD.
Tuyến cáp.

Nếu không xử lý nguyên nhân gốc, thiết bị mới có thể tiếp tục hư khi xảy ra sự cố điện tương tự.

22. Kiểm tra đồng hồ lưu lượng nước thải bằng thiết bị đo

Các dụng cụ kỹ thuật cơ bản:

Đồng hồ vạn năng.
Bộ phát/đo 4-20mA.
USB to RS485.
Máy tính.
Thiết bị đo điện áp.
Thiết bị kiểm tra loop.
Thiết bị hiệu chuẩn phù hợp.

Đối với hệ thống yêu cầu độ chính xác cao, cần sử dụng thiết bị chuẩn có khả năng truy xuất phù hợp với yêu cầu của dự án.

23. Phân biệt lỗi cảm biến và lỗi converter

Đây là vấn đề quan trọng đối với đồng hồ điện từ.

23.1. Sensor lỗi

Có thể liên quan:

Điện cực.
Cuộn dây.
Dây sensor.
Lớp lót.

23.2. Converter lỗi

Có thể liên quan:

Nguồn.
CPU.
Display.
Output.
Communication.

Việc xác định đúng phần lỗi giúp giảm đáng kể chi phí sửa chữa.

24. Kiểm tra dây sensor

Đối với flow meter điện từ dạng remote, dây giữa sensor và converter rất quan trọng.

Cần kiểm tra:

Đứt dây.
Chạm dây.
Đấu sai chân.
Oxy hóa.
Độ ẩm.
Shield.

Không nên tự ý thay đổi sơ đồ dây sensor nếu không có tài liệu của nhà sản xuất.

25. Sửa đồng hồ lưu lượng nước thải dạng remote

Dạng remote có:

Sensor

tách khỏi:

Converter

Do đó phát sinh thêm các điểm có thể lỗi:

Dây sensor.
Junction box.
Connector.
Terminal.

Khi sửa chữa, cần kiểm tra toàn bộ chuỗi:

Sensor → Cable → Converter

26. Sửa đồng hồ lưu lượng nước thải dạng compact

Dạng compact tích hợp sensor và converter.

Ưu điểm là:

Dây ít hơn.
Lắp đặt đơn giản.
Ít điểm kết nối.

Tuy nhiên nếu vị trí lắp đặt có độ rung, nhiệt độ hoặc độ ẩm cao, cần đánh giá điều kiện môi trường đối với phần điện tử.

27. Lỗi do lắp đặt sai vị trí

Một đồng hồ tốt vẫn có thể đo sai nếu lắp sai.

Cần xem:

Đường ống đầy.
Chiều dòng chảy.
Đoạn ống thẳng.
Vị trí van.
Vị trí bơm.
Điểm cao.
Điểm xả tự do.

Không nên chỉ sửa phần điện tử nếu nguyên nhân thực sự nằm ở lắp đặt.

28. Đồng hồ lưu lượng nước thải lắp sau bơm

Vị trí sau bơm cần được đánh giá kỹ.

Các vấn đề có thể xuất hiện:

Dòng chảy rối.
Xoáy.
Bọt khí.
Áp suất thay đổi.
Vận tốc không ổn định.

Cần tuân thủ yêu cầu lắp đặt của chính model flow meter.

29. Đồng hồ lưu lượng nước thải lắp tại đường ống đứng

Đối với nhiều ứng dụng, việc bố trí đường ống đứng có thể giúp đảm bảo điều kiện đầy ống.

Tuy nhiên không có một vị trí duy nhất phù hợp cho mọi hệ thống.

Cần xem:

Chiều dòng chảy.
Áp suất.
Khả năng thoát khí.
Điều kiện vận hành.

30. Đồng hồ lưu lượng nước thải đo sai do bọt khí

Bọt khí là một trong những nguyên nhân thường bị bỏ qua.

Có thể kiểm tra:

Điểm hút bơm.
Vị trí van.
Đường ống có điểm cao.
Rò rỉ phía hút.
Dòng chảy sau bơm.

Giải pháp có thể bao gồm thay đổi vị trí lắp hoặc xử lý nguyên nhân tạo khí thay vì chỉ chỉnh thông số flow meter.

31. Đồng hồ lưu lượng nước thải đo sai do dòng chảy rối

Các phụ kiện như:

Co.
Tee.
Van.
Reducer.
Bơm.

có thể ảnh hưởng đến profile dòng chảy.

Vì vậy cần tuân thủ đoạn ống thẳng theo yêu cầu của nhà sản xuất.

32. Sửa đồng hồ lưu lượng nước thải bị sai tổng lưu lượng

Totalizer có thể sai do:

Sai đơn vị.
Reset ngoài ý muốn.
Sai scaling.
Sai flow direction.
Sai cấu hình pulse.
Lỗi dữ liệu Modbus.

Cần phân biệt:

Flow Rate

và:

Total Flow

Hai thông số có thể có cách lưu trữ và xử lý khác nhau.

33. Sửa đồng hồ lưu lượng nước thải không tăng Totalizer

Nếu:

Flow Rate > 0

nhưng:

Totalizer không tăng

cần kiểm tra:

Totalizer enable.
Đơn vị.
Cấu hình total.
Direction.
Chế độ reset.
Bộ nhớ thiết bị.

34. Sửa đồng hồ lưu lượng nước thải có Totalizer tăng bất thường

Nếu total tăng quá nhanh:

Flow có thể đang đọc sai.
Scale sai.
Unit sai.
Register sai.
Có lưu lượng ngược nhưng cấu hình chưa phù hợp.

Không nên chỉ reset totalizer mà chưa tìm nguyên nhân.

35. Kiểm tra và hiệu chuẩn đồng hồ lưu lượng nước thải

Hiệu chuẩn không nên được hiểu đơn giản là “chỉnh đồng hồ cho giống một thiết bị khác”.

Cần xác định:

Phương pháp chuẩn.
Điều kiện dòng chảy.
Độ chính xác.
Dải đo.
Thiết bị chuẩn.
Điều kiện nhiệt độ.
Độ ổn định.

Đối với thiết bị quan trọng, nên có hồ sơ kiểm tra hoặc hiệu chuẩn phù hợp với yêu cầu quản lý chất lượng của nhà máy.

36. Bảng kiểm tra sau sửa chữa

Hạng mục	Kết quả cần xác nhận
Nguồn	Ổn định
Display	Bình thường
Flow	Có giá trị
Zero	Ổn định
Empty Pipe	Không lỗi bất thường
4-20mA	Đúng scaling
Pulse	Hoạt động
RS485	Giao tiếp
Modbus	Đọc đúng
Totalizer	Hoạt động
Alarm	Bình thường
Housing	Kín
Cable gland	Đảm bảo

37. Bảo trì đồng hồ lưu lượng nước thải

37.1. Bảo trì hàng tháng

Kiểm tra:

Ngoại quan.
Màn hình.
Flow.
Tín hiệu.
Tủ điện.
Cáp.

37.2. Bảo trì hàng quý

Kiểm tra:

Terminal.
Nguồn.
4-20mA.
Modbus.
Cấu hình.
Trend.

37.3. Bảo trì hàng năm

Đánh giá:

Độ ổn định.
Độ chính xác.
Sensor.
Converter.
Output.
Communication.

Tần suất thực tế nên điều chỉnh theo mức độ quan trọng và điều kiện vận hành.

38. Checklist bảo trì đồng hồ lưu lượng nước thải

H4. Kiểm tra thiết bị

[ ] Màn hình hoạt động.
[ ] Không có cảnh báo bất thường.
[ ] Flow ổn định.
[ ] Totalizer hoạt động.
[ ] Không có nước xâm nhập.

H4. Kiểm tra đường ống

[ ] Không rò rỉ.
[ ] Đường ống đầy.
[ ] Không có tắc nghẽn.
[ ] Không có bọt khí bất thường.
[ ] Van hoạt động.

H4. Kiểm tra điện

[ ] Nguồn ổn định.
[ ] Terminal chắc chắn.
[ ] Grounding phù hợp.
[ ] Không có dấu hiệu oxy hóa.

H4. Kiểm tra tín hiệu

[ ] 4-20mA.
[ ] Pulse.
[ ] RS485.
[ ] Modbus.

39. Bảng phân tích lỗi nhanh tại hiện trường

Hiện tượng	Kiểm tra đầu tiên
Mất màn hình	Nguồn
Flow = 0	Có dòng chảy
Empty Pipe	Đường ống
Flow nhảy	Bọt khí/nhiễu
Flow âm	Direction
4-20mA mất	Loop
PLC không đọc	AI/config
Modbus mất	RS485
Total sai	Scaling
Thiết bị reset	Nguồn
Hư sau mưa	Nước vào
Hư sau sét	Surge

40. Cách xử lý đồng hồ lưu lượng nước thải mất tín hiệu ngẫu nhiên

Nếu thiết bị lúc hoạt động, lúc mất tín hiệu:

H3. Kiểm tra nguồn

Đo nguồn trong thời điểm lỗi.

H3. Kiểm tra terminal

Rung động có thể làm terminal lỏng.

H3. Kiểm tra nhiệt độ

Bo mạch có thể hoạt động không ổn định khi nhiệt độ quá cao.

H3. Kiểm tra nhiễu

Quan sát thời điểm mất tín hiệu.

H3. Kiểm tra cáp

Cáp bị đứt ngầm có thể gây lỗi chập chờn.

41. Đồng hồ lưu lượng nước thải mất tín hiệu sau khi vệ sinh

Nếu sau khi vệ sinh thiết bị phát sinh lỗi, cần kiểm tra:

Nước vào connector.
Nước vào converter.
Cáp bị kéo.
Terminal bị lỏng.
Sensor bị va đập.
Cấu hình bị thay đổi.

Không nên bỏ qua khả năng lỗi phát sinh do thao tác bảo trì.

42. Sửa đồng hồ lưu lượng nước thải sau khi thay đổi đường ống

Khi nhà máy thay đổi:

DN.
Co.
Van.
Bơm.
Tuyến ống.

flow meter có thể bắt đầu đo không ổn định.

Do đó sau khi cải tạo đường ống cần kiểm tra lại điều kiện lắp đặt.

43. Sửa đồng hồ lưu lượng nước thải trong hệ thống bơm chìm

Bơm chìm thường được sử dụng tại:

Hố thu.
Trạm bơm nước thải.
Bể gom.

Có thể phát sinh:

Dao động lưu lượng.
Bọt khí.
Cặn.
Rác.
Bơm đóng/ngắt liên tục.

Các yếu tố này cần được xem xét khi phân tích lỗi flow meter.

44. Đồng hồ lưu lượng nước thải cho hệ thống quan trắc

Trong một số hệ thống, dữ liệu lưu lượng có thể liên quan đến:

Hệ thống giám sát.
Dữ liệu vận hành.
Báo cáo.
Tính toán tải lượng.

Do đó cần đặc biệt chú ý đến:

Tính liên tục của dữ liệu.
Timestamp.
Totalizer.
Communication status.
Data logging.

Không nên chỉ kiểm tra giá trị hiện tại trên màn hình.

45. Thiết kế dự phòng cho đồng hồ lưu lượng nước thải

Đối với thiết bị quan trọng, có thể cân nhắc:

Flow meter dự phòng.
Converter dự phòng.
Module RS485 dự phòng.
Bộ chuyển đổi USB RS485.
Bộ kiểm tra 4-20mA.

Việc chuẩn bị vật tư dự phòng giúp giảm downtime.

46. Hồ sơ kỹ thuật cần lưu sau khi sửa chữa

Nên lưu:

Model.
Serial.
Vị trí.
Ngày sửa.
Nguyên nhân.
Linh kiện thay.
Cấu hình.
Kết quả test.
Kết quả hiệu chuẩn nếu có.
Khuyến nghị bảo trì.

Đây là cơ sở để theo dõi lịch sử thiết bị.

47. Khi nào nên sửa và khi nào nên thay mới?

47.1. Có thể sửa khi

Lỗi nguồn.
Lỗi output.
Lỗi communication.
Lỗi terminal.
Lỗi dây.
Lỗi module có thể thay.
Sensor còn tốt.

47.2. Nên cân nhắc thay khi

Sensor hư nghiêm trọng.
Lớp lót hỏng.
Thiết bị quá cũ.
Không còn phụ tùng.
Độ chính xác không đạt.
Chi phí sửa quá cao.
Thiết bị không còn phù hợp nước thải hiện tại.

48. Những sai lầm khi sửa đồng hồ lưu lượng nước thải

48.1. Chỉ sửa phần điện tử

Nếu nguyên nhân nằm ở đường ống, thiết bị sẽ tiếp tục lỗi.

48.2. Chỉ vệ sinh sensor

Nếu lỗi do bọt khí hoặc nhiễu, vệ sinh không giải quyết được.

48.3. Tự ý thay đổi cấu hình

Có thể làm sai:

Range.
DN.
Direction.
Output.
Totalizer.

48.4. Không lưu cấu hình cũ

Khi cần khôi phục sẽ mất nhiều thời gian.

48.5. Không kiểm tra sau sửa

Một thiết bị “lên nguồn” chưa có nghĩa là đã sửa xong.

49. Quy trình nghiệm thu sau sửa đồng hồ lưu lượng nước thải

H3. Kiểm tra tại thiết bị

Display.
Flow.
Alarm.
Totalizer.

H3. Kiểm tra tại tủ

4-20mA.
Pulse.
RS485.

H3. Kiểm tra PLC

Giá trị flow.
Status.
Alarm.

H3. Kiểm tra SCADA

Tag.
Unit.
Trend.
Communication status.

H3. Kiểm tra vận hành

Theo dõi thiết bị trong điều kiện thực tế để xác nhận độ ổn định.

50. Bảng thông số cần thu thập trước khi báo sửa chữa

Thông tin	Nội dung
Model	Model thiết bị
DN	Kích thước
Loại	Điện từ/siêu âm/tuabin
Nguồn	AC/DC
Chất lỏng	Nước thải
Lưu lượng	Min/Normal/Max
Nhiệt độ	Theo thực tế
Áp suất	Theo thực tế
Output	4-20mA/Pulse
Communication	RS485/Modbus
Hiện tượng	Mô tả lỗi
Thời gian lỗi	Liên tục/ngẫu nhiên
Hình ảnh	Thiết bị và lắp đặt

51. Những thông tin nên gửi cho đơn vị sửa chữa

Để giảm thời gian chẩn đoán, nên cung cấp:

Hình ảnh toàn bộ thiết bị.
Hình ảnh tem model.
Hình ảnh màn hình.
Video lỗi nếu có.
Sơ đồ đấu dây.
Nguồn cấp.
Thông số lưu lượng.
Loại nước thải.
Vị trí lắp đặt.
Hiện tượng cụ thể.

Ví dụ mô tả tốt:

“Đồng hồ điện từ DN100, nguồn 24 VDC, dùng đo nước thải sau bể lắng. Màn hình vẫn hiển thị Flow khoảng 25 m³/h nhưng PLC không nhận 4-20mA. Lỗi xuất hiện từ ngày hôm qua.”

Mô tả như vậy giúp kỹ thuật viên khoanh vùng nhanh hơn rất nhiều so với thông tin:

“Đồng hồ bị hư.”

52. Dịch vụ sửa đồng hồ lưu lượng nước thải nên bao gồm những gì?

Một dịch vụ kỹ thuật đầy đủ có thể bao gồm:

Kiểm tra hiện trạng.
Chẩn đoán nguyên nhân.
Kiểm tra nguồn.
Kiểm tra sensor.
Kiểm tra converter.
Kiểm tra output.
Kiểm tra RS485.
Cấu hình lại.
Vệ sinh.
Thay thế linh kiện.
Hiệu chỉnh.
Chạy thử.
Lập biên bản.
Tư vấn phương án bảo trì.

53. Sửa đồng hồ lưu lượng nước thải tại hiện trường hay tại xưởng?

H3. Sửa tại hiện trường

Phù hợp với:

Lỗi nguồn.
Lỗi dây.
Lỗi cấu hình.
Lỗi 4-20mA.
Lỗi RS485.
Một số lỗi lắp đặt.

Ưu điểm:

Không cần tháo thiết bị.
Giảm thời gian dừng hệ thống.
Có thể kiểm tra trực tiếp điều kiện công nghệ.

H3. Sửa tại xưởng

Phù hợp khi:

Hỏng bo mạch.
Hỏng converter.
Cần kiểm tra sâu.
Cần hiệu chuẩn.
Cần thay linh kiện chuyên dụng.

54. Chi phí sửa đồng hồ lưu lượng nước thải phụ thuộc vào yếu tố nào?

Không nên báo giá chỉ dựa trên tên “flow meter”.

Chi phí phụ thuộc:

Loại thiết bị.
Model.
DN.
Sensor.
Converter.
Linh kiện.
Mức độ hư hỏng.
Công việc tại hiện trường.
Công việc tháo lắp.
Hiệu chuẩn.
Thời gian xử lý.

Vì vậy cần kiểm tra thực tế hoặc ít nhất có thông tin kỹ thuật đầy đủ trước khi báo giá.

55. FAQ về sửa đồng hồ lưu lượng nước thải

H3. Đồng hồ lưu lượng nước thải không đo được phải kiểm tra gì đầu tiên?

Trước tiên kiểm tra nguồn, sau đó xác nhận có dòng chảy thực tế, đường ống có đầy hay không và thiết bị có báo lỗi Empty Pipe hay không.

H3. Vì sao đồng hồ nước thải thường báo Empty Pipe?

Có thể do đường ống không đầy, vị trí lắp không phù hợp, bọt khí hoặc cấu hình Empty Pipe.

H3. Đồng hồ nước thải nhảy số liên tục có phải hỏng sensor không?

Không nhất thiết. Cần kiểm tra bọt khí, dòng chảy, nhiễu điện từ, grounding và điều kiện lắp đặt trước.

H3. Nước thải có bùn có dùng đồng hồ điện từ được không?

Có thể, nếu model được lựa chọn phù hợp với đặc tính chất lỏng và điều kiện vận hành. Cần xem xét độ dẫn điện, chất rắn, lớp lót và vật liệu điện cực.

H3. Có sửa được đồng hồ lưu lượng nước thải bị mất 4-20mA không?

Có thể tùy nguyên nhân. Cần kiểm tra output của đồng hồ, loop, dây tín hiệu và Analog Input của PLC.

H3. Đồng hồ lưu lượng nước thải không truyền Modbus phải thay mới không?

Không nhất thiết. Cần kiểm tra RS485, Slave ID, Baud Rate, Parity, dây A/B, Function Code và Register trước.

H3. Có cần vệ sinh đồng hồ lưu lượng nước thải định kỳ không?

Tần suất phụ thuộc đặc tính nước thải. Nếu có nhiều cặn hoặc dầu mỡ, cần theo dõi tình trạng sensor và vệ sinh theo hướng dẫn nhà sản xuất.

H3. Khi nào nên thay đồng hồ thay vì sửa?

Nên cân nhắc thay khi sensor hoặc lớp lót hư hỏng nghiêm trọng, thiết bị quá cũ, không còn phụ tùng hoặc chi phí sửa chữa không còn hợp lý.

H3. Có thể sửa đồng hồ lưu lượng nước thải tại hiện trường không?

Có. Nhiều lỗi liên quan đến nguồn, dây, cấu hình, tín hiệu và truyền thông có thể xử lý tại hiện trường. Các lỗi bo mạch hoặc cần hiệu chuẩn chuyên sâu có thể phải đưa về xưởng.

H3. Đồng hồ lưu lượng nước thải đo sai có phải hiệu chuẩn lại ngay không?

Không nên. Cần loại trừ lỗi lắp đặt, bọt khí, dòng chảy, cấu hình và cảm biến trước khi thực hiện hiệu chuẩn.

H3. Làm sao phân biệt lỗi đồng hồ với lỗi PLC?

Có thể kiểm tra trực tiếp tại output của đồng hồ hoặc test độc lập bằng thiết bị đo phù hợp. Nếu output đúng nhưng PLC đọc sai, cần tập trung kiểm tra hệ thống PLC và đường truyền.

56. Kết luận

Sửa đồng hồ lưu lượng nước thải là công việc đòi hỏi phải đánh giá đồng thời thiết bị đo và điều kiện công nghệ mà thiết bị đang làm việc.

Đặc thù của nước thải khiến các vấn đề như bùn, cặn, dầu mỡ, bọt khí, đường ống không đầy, nhiễu điện từ, độ ẩm và hóa chất có thể ảnh hưởng trực tiếp đến độ chính xác cũng như độ ổn định của flow meter.

Khi thiết bị gặp lỗi, không nên mặc định rằng sensor hoặc converter đã hỏng. Quy trình chẩn đoán nên bắt đầu từ những yếu tố cơ bản:

Nguồn → Đường ống → Dòng chảy → Sensor → Converter → Output → RS485/Modbus → PLC → SCADA.

Đối với đồng hồ điện từ đo nước thải, cần đặc biệt chú ý đến điều kiện đường ống đầy, grounding, điện cực, lớp lót và khả năng xuất hiện bọt khí.

Đối với tín hiệu điều khiển, cần kiểm tra riêng từng dạng:

4-20mA → Pulse → RS485 → Modbus

để xác định chính xác điểm mất dữ liệu.

Sau khi sửa chữa, cần thực hiện kiểm tra lại toàn bộ chuỗi từ thiết bị đến hệ thống điều khiển, thay vì chỉ xác nhận rằng màn hình đã hoạt động.

Một quy trình sửa chữa tốt phải đạt được ba yêu cầu:

Đồng hồ hoạt động ổn định → Giá trị lưu lượng đáng tin cậy → Tín hiệu truyền về hệ thống điều khiển chính xác.

Đối với nhà máy, khu công nghiệp và hệ thống xử lý nước thải, việc xây dựng lịch bảo trì, lưu hồ sơ cấu hình và chuẩn bị vật tư dự phòng sẽ giúp giảm thời gian dừng hệ thống, hạn chế chi phí sửa chữa và nâng cao độ tin cậy của toàn bộ hệ thống đo lưu lượng.

THÔNG TIN LIÊN HỆ

CÔNG TY TNHH VLT
Địa chỉ: 58 đường TA10, Phường Thới An, Tp. Hồ Chí Minh, Việt Nam
Hotline: 0976.677.684
Email: thuha@vltco.vn hoặc thuhagl2901@gmail.com
