Đồng hồ đo lưu lượng bùn thải là gì?
Trong các hệ thống xử lý nước thải sinh hoạt và công nghiệp, bùn thải là sản phẩm phát sinh sau quá trình lắng, keo tụ tạo bông, xử lý sinh học hoặc ép bùn. Việc kiểm soát lưu lượng bùn đóng vai trò rất quan trọng nhằm đánh giá hiệu quả vận hành, tính toán lượng hóa chất sử dụng và quản lý chi phí xử lý bùn.
Đồng hồ đo lưu lượng bùn thải là thiết bị được lắp đặt trên đường ống để đo lưu lượng dòng bùn đang được bơm vận chuyển từ bể chứa đến máy ép bùn hoặc các công đoạn xử lý tiếp theo.
Thiết bị có khả năng đo:
- Lưu lượng tức thời (m³/h)
- Tổng lưu lượng tích lũy (m³)
- Vận tốc dòng chảy
- Tín hiệu truyền về PLC hoặc SCADA
TẠI SAO CẦN ĐO LƯU LƯỢNG BÙN THẢI?
Kiểm soát hiệu quả vận hành hệ thống
Lưu lượng bùn phản ánh trực tiếp hiệu quả hoạt động của:
- Bể lắng
- Bể sinh học
- Hệ thống ép bùn
- Hệ thống tách nước
Việc theo dõi liên tục giúp người vận hành phát hiện bất thường sớm và tối ưu quá trình xử lý.
Tính toán lượng hóa chất sử dụng
Các loại hóa chất thường dùng:
- Polymer
- PAC
- Vôi
- Chất trợ keo tụ
Khi biết chính xác lưu lượng bùn, doanh nghiệp có thể tính toán lượng hóa chất cần châm một cách chính xác hơn.
Quản lý chi phí xử lý bùn
Bùn thải thường là một trong những chi phí lớn nhất của hệ thống xử lý nước thải.
Đo lưu lượng chính xác giúp:
- Quản lý khối lượng bùn phát sinh
- Tối ưu chi phí vận chuyển
- Kiểm soát chi phí xử lý
Tự động hóa hệ thống
Đồng hồ lưu lượng có thể kết nối với:
- PLC
- SCADA
- Biến tần
- Hệ thống điều khiển trung tâm
Giúp vận hành tự động và giảm nhân công.
ĐẶC ĐIỂM CỦA BÙN THẢI ẢNH HƯỞNG ĐẾN VIỆC ĐO LƯU LƯỢNG
Bùn thải khác hoàn toàn với nước sạch nên việc lựa chọn đồng hồ phù hợp rất quan trọng.
Hàm lượng chất rắn cao
Bùn thường chứa:
- Chất hữu cơ
- Chất vô cơ
- Hạt lơ lửng
- Chất rắn không hòa tan
Hàm lượng chất rắn có thể dao động từ:
0.5% đến hơn 10%
Độ nhớt cao
Bùn đặc có độ nhớt lớn hơn nước nhiều lần.
Điều này gây khó khăn cho:
- Đồng hồ cơ
- Đồng hồ turbine
- Đồng hồ cánh quạt
Dễ đóng cặn
Bùn có xu hướng:
- Bám thành ống
- Lắng đọng
- Tạo lớp cặn
Nếu sử dụng sai loại đồng hồ sẽ dẫn đến:
- Kẹt cơ cấu đo
- Sai số lớn
- Hư hỏng nhanh
Có tính ăn mòn
Một số loại bùn chứa:
- Axit
- Kiềm
- Muối
- Hóa chất công nghiệp
Do đó cần lựa chọn vật liệu phù hợp.
CÁC LOẠI ĐỒNG HỒ ĐO LƯU LƯỢNG BÙN THẢI PHỔ BIẾN

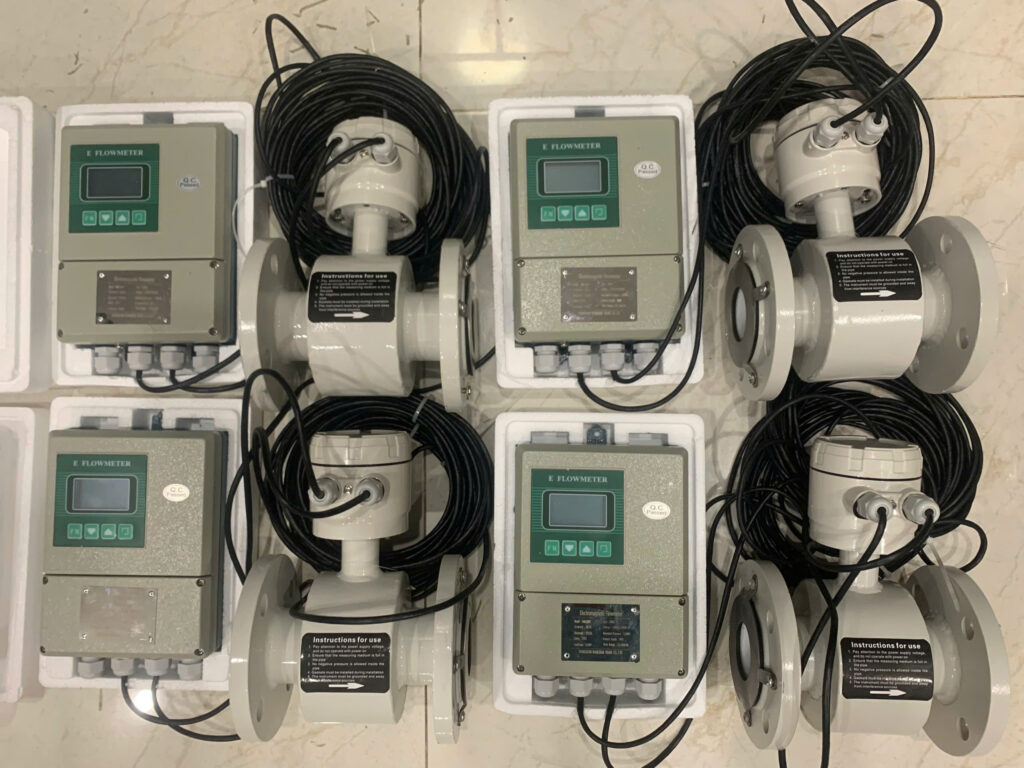

Đồng hồ lưu lượng điện từ
Đây là loại được sử dụng nhiều nhất trong ngành xử lý nước thải.
Nguyên lý hoạt động
Thiết bị hoạt động theo định luật cảm ứng điện từ Faraday.
Khi bùn dẫn điện đi qua từ trường sẽ sinh ra điện áp tỷ lệ với vận tốc dòng chảy.
Ưu điểm
- Không có bộ phận chuyển động
- Không bị kẹt bởi cặn bùn
- Độ chính xác cao
- Chịu mài mòn tốt
- Ít bảo trì
Nhược điểm
- Chỉ đo được chất lỏng có độ dẫn điện
Ứng dụng
- Bùn hoạt tính
- Bùn tuần hoàn
- Bùn ép
- Bùn sinh học
- Bùn công nghiệp

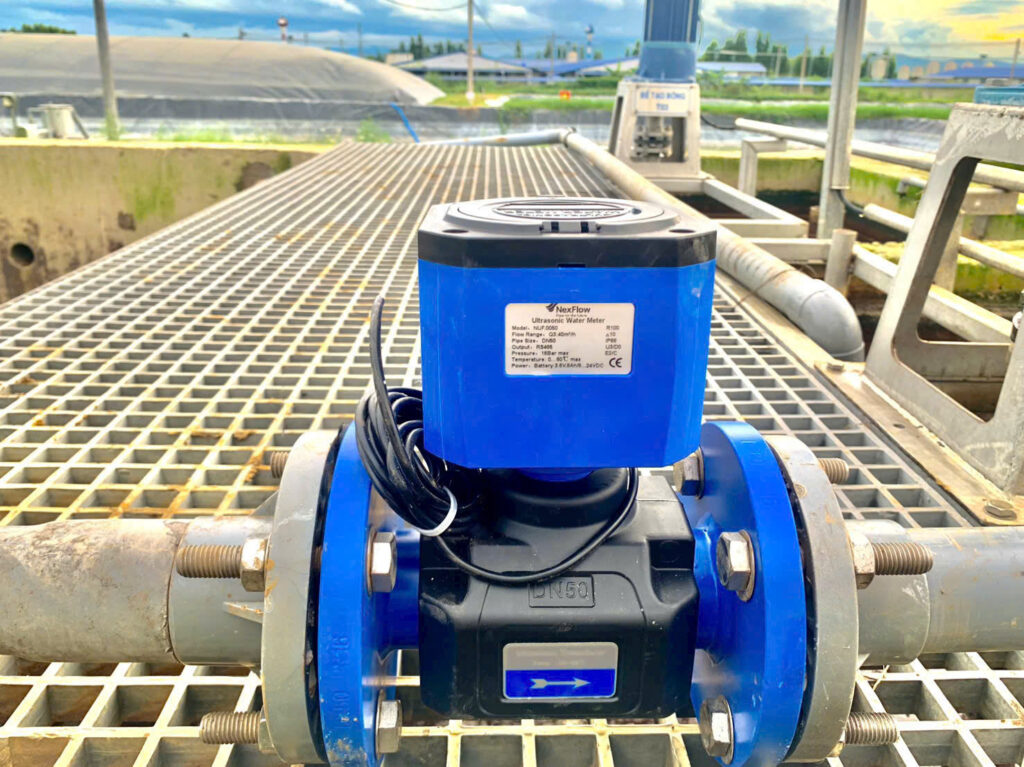

Đồng hồ lưu lượng siêu âm
Ưu điểm
- Không cần cắt ống
- Không tiếp xúc môi chất
- Dễ lắp đặt
Nhược điểm
- Độ chính xác phụ thuộc điều kiện lắp đặt
- Bị ảnh hưởng bởi bọt khí và cặn
Ứng dụng
- Đường ống lớn
- Hệ thống đang vận hành
Đồng hồ lưu lượng Coriolis
Ưu điểm
- Độ chính xác rất cao
- Đo trực tiếp khối lượng
- Đo được tỷ trọng bùn
Nhược điểm
- Giá thành cao
- Thường chỉ dùng trong ứng dụng đặc biệt
VÌ SAO ĐỒNG HỒ ĐIỆN TỪ LÀ GIẢI PHÁP TỐT NHẤT CHO BÙN THẢI?
Trong thực tế hơn 80% hệ thống xử lý nước thải sử dụng đồng hồ lưu lượng điện từ.
Nguyên nhân:
Không có cánh quạt
Bùn chứa nhiều chất rắn.
Nếu sử dụng turbine hoặc cánh quạt sẽ rất dễ:
- Kẹt thiết bị
- Mài mòn cơ khí
- Hỏng hóc nhanh
Đo được môi chất bẩn
Đồng hồ điện từ hoạt động tốt với:
- Nước thải
- Bùn hoạt tính
- Bùn tuần hoàn
- Bùn đặc
Độ chính xác cao
Sai số thông thường:
±0.3% đến ±0.5%
Đáp ứng yêu cầu vận hành của nhà máy xử lý nước thải.
ỨNG DỤNG CỦA ĐỒNG HỒ ĐO LƯU LƯỢNG BÙN THẢI
Thiết bị được sử dụng rộng rãi trong:
- Nhà máy xử lý nước thải sinh hoạt
- Nhà máy xử lý nước thải thực phẩm
- Nhà máy giấy
- Nhà máy dệt nhuộm
- Nhà máy thủy sản
- Nhà máy hóa chất
- Nhà máy sản xuất bia
- Nhà máy sản xuất nước giải khát
- Hệ thống ép bùn khung bản
- Hệ thống ép bùn băng tải
- Hệ thống ép bùn trục vít
VẬT LIỆU PHÙ HỢP CHO ĐỒNG HỒ ĐO BÙN THẢI
Điện cực
Các vật liệu phổ biến:
- Inox 316L
- Hastelloy C
- Titanium
- Tantalum
Tùy thuộc tính chất hóa học của bùn.
Lớp lót
Thông dụng nhất:
- PTFE
- FEP
- Neoprene
- Cao su cứng
Giúp chống mài mòn và ăn mòn hiệu quả.
HƯỚNG DẪN LẮP ĐẶT ĐỒNG HỒ ĐO LƯU LƯỢNG BÙN THẢI ĐÚNG KỸ THUẬT
Việc lựa chọn đúng loại đồng hồ đo lưu lượng chỉ là một phần của giải pháp. Để thiết bị hoạt động ổn định, cho kết quả chính xác và có tuổi thọ cao, việc lắp đặt đúng kỹ thuật là yếu tố vô cùng quan trọng.
Đặc biệt đối với môi chất bùn thải, bùn hoạt tính và bùn ép, nếu lắp đặt sai vị trí có thể dẫn đến:
- Sai số đo lớn
- Đồng hồ báo lưu lượng không ổn định
- Bùn đóng cặn trong cảm biến
- Giảm tuổi thọ thiết bị
- Tăng chi phí bảo trì
NGUYÊN TẮC QUAN TRỌNG KHI LẮP ĐẶT ĐỒNG HỒ ĐO BÙN THẢI
Đường ống phải luôn đầy bùn
Nếu đường ống không đầy:
Đây là yêu cầu quan trọng nhất đối với đồng hồ lưu lượng điện từ.
- Đồng hồ sẽ đo sai
- Hiển thị lưu lượng không ổn định
- Có thể báo lỗi tín hiệu
Khuyến nghị
✔ Lắp đồng hồ tại vị trí thấp của đường ống.
✔ Tránh lắp ở điểm cao nhất của hệ thống.
✔ Tránh vị trí có khả năng tích tụ khí.
LẮP ĐẶT THEO PHƯƠNG NGANG
Đây là phương án được sử dụng phổ biến nhất.
Ưu điểm
- Dễ thi công
- Dễ bảo trì
- Độ chính xác cao
Lưu ý
Khi lắp ngang:
- Điện cực phải nằm trên trục ngang (vị trí 3 giờ và 9 giờ).
- Không đặt điện cực ở vị trí 12 giờ hoặc 6 giờ.
Lý do
Nếu điện cực nằm trên hoặc dưới:
- Khí sẽ tích tụ phía trên.
- Cặn bùn sẽ lắng phía dưới.
Điều này làm ảnh hưởng đến tín hiệu đo.
LẮP ĐẶT THEO PHƯƠNG ĐỨNG
Trong nhiều trường hợp, lắp đứng là lựa chọn tối ưu cho bùn thải.
Khuyến nghị
Dòng chảy nên đi:
Từ dưới lên trên.
Lợi ích
- Đường ống luôn đầy bùn.
- Hạn chế lắng cặn.
- Giảm tích tụ khí.
- Tăng độ chính xác.
Không nên
Dòng chảy từ trên xuống.
Vì:
- Dễ tạo khoảng trống trong ống.
- Dễ xuất hiện bọt khí.
KHOẢNG CÁCH ỐNG THẲNG TIÊU CHUẨN
Để đảm bảo dòng chảy ổn định trước khi đi qua cảm biến.
Đầu vào
Tối thiểu:
5D đến 10D
Đầu ra
Tối thiểu:
3D đến 5D
Trong đó:
D = đường kính ống.
Ví dụ
Đồng hồ DN100
Đầu vào:
100 × 10 = 1000 mm
Đầu ra:
100 × 5 = 500 mm
TRÁNH LẮP GẦN VAN ĐIỀU KHIỂN
Không nên lắp đồng hồ ngay sau:
- Van bướm
- Van bi
- Van cầu
- Van điều khiển tự động
Nguyên nhân
Van tạo:
- Xoáy dòng
- Nhiễu dòng chảy
- Dao động lưu lượng
Làm giảm độ chính xác.
Giải pháp
Giữ khoảng cách:
Tối thiểu 5D.
TRÁNH LẮP GẦN MÁY BƠM
Máy bơm thường gây:
- Rung động
- Dao động áp suất
- Nhiễu tín hiệu
Khuyến nghị
Lắp đồng hồ:
Sau bơm ít nhất 5D đến 10D.
KHÔNG LẮP TẠI ĐIỂM CAO NHẤT CỦA ĐƯỜNG ỐNG
Tại điểm cao thường xuất hiện:
- Bọt khí
- Túi khí
- Không khí tích tụ
Điều này làm tín hiệu đo không ổn định.
Giải pháp
Chọn vị trí thấp hơn hoặc lắp van xả khí.
LẮP ĐẶT HỆ THỐNG TIẾP ĐỊA
Đối với đồng hồ điện từ, tiếp địa là yêu cầu bắt buộc.
Mục đích
- Loại bỏ nhiễu điện
- Ổn định tín hiệu
- Tăng độ chính xác
Khuyến nghị
Điện trở tiếp địa:
Dưới 10 Ω.
HƯỚNG DẪN LẮP ĐẶT CHO TỪNG LOẠI BÙN
Bùn hoạt tính
Đặc điểm:
- Nồng độ thấp
- Ít cặn lớn
Khuyến nghị:
- Đồng hồ điện từ
- Lắp ngang hoặc đứng đều được
Bùn tuần hoàn
Đặc điểm:
- Lưu lượng lớn
- Hoạt động liên tục
Khuyến nghị:
- Lắp ngang
- Đảm bảo đủ đoạn ống thẳng
Bùn đặc trước máy ép bùn
Đặc điểm:
- Hàm lượng chất rắn cao
- Độ nhớt lớn
Khuyến nghị:
- Ưu tiên lắp đứng
- Dòng chảy từ dưới lên
Bùn hóa lý
Đặc điểm:
- Chứa PAC
- Chứa Polymer
- Dễ đóng cặn
Khuyến nghị:
- Sử dụng lớp lót PTFE
- Vệ sinh định kỳ
KIỂM TRA SAU KHI LẮP ĐẶT
Sau khi hoàn thành lắp đặt cần kiểm tra:
Cơ khí
- Mặt bích kín khít
- Không rò rỉ
- Không rung lắc
Điện
- Đấu dây đúng sơ đồ
- Tiếp địa đúng kỹ thuật
- Kiểm tra nguồn cấp
Vận hành
- Kiểm tra lưu lượng hiển thị
- Kiểm tra tín hiệu 4-20mA
- Kiểm tra tín hiệu RS485
NHỮNG LỖI LẮP ĐẶT THƯỜNG GẶP
Lỗi 1: Đường ống không đầy
Hậu quả:
- Sai số lớn
- Đồng hồ nhảy số
Lỗi 2: Không tiếp địa
Hậu quả:
- Nhiễu tín hiệu
- Giá trị đo không ổn định
Lỗi 3: Lắp sát bơm
Hậu quả:
- Dao động lưu lượng
- Sai số cao
Lỗi 4: Lắp sai chiều dòng chảy
Hậu quả:
- Không đo được
- Hiển thị sai
Lỗi 5: Không đủ đoạn ống thẳng
Hậu quả:
- Kết quả đo thiếu chính xác
- Dao động liên tục
Đối với hệ thống bùn thải, việc lắp đặt đúng kỹ thuật có thể quyết định tới 50% độ chính xác của thiết bị. Đồng hồ lưu lượng điện từ nên được lắp trên đường ống luôn đầy bùn, có đủ đoạn ống thẳng, tránh vị trí tích tụ khí và được tiếp địa đúng quy cách.
KẾT LUẬN
Khi được lắp đặt đúng tiêu chuẩn, đồng hồ sẽ hoạt động ổn định, độ chính xác cao và tuổi thọ có thể đạt trên 10 năm trong môi trường xử lý nước thải.
CÔNG TY TNHH VLT – ĐƠN VỊ CUNG CẤP ĐỒNG HỒ ĐO LƯU LƯỢNG BÙN THẢI UY TÍN
Công ty TNHH VLT chuyên cung cấp:
- Đồng hồ lưu lượng điện từ
- Đồng hồ lưu lượng siêu âm
- Đồng hồ lưu lượng Coriolis
- Đồng hồ đo nước thải
- Đồng hồ đo bùn tuần hoàn
- Đồng hồ đo bùn ép
Cam kết:
✓ Hàng chính hãng
✓ Đầy đủ CO-CQ
✓ Tư vấn đúng ứng dụng
✓ Giá cạnh tranh
✓ Hỗ trợ kỹ thuật tận nơi
✓ Bảo hành dài hạn
CÂU HỎI THƯỜNG GẶP VỀ ĐỒNG HỒ ĐO LƯU LƯỢNG BÙN THẢI
Loại đồng hồ nào phù hợp nhất để đo bùn thải?
Đồng hồ lưu lượng điện từ là lựa chọn phổ biến và phù hợp nhất hiện nay vì:
Không có bộ phận chuyển động
Không bị kẹt bởi cặn bùn
Độ chính xác cao
Hoạt động tốt với môi chất bẩn
Đồng hồ điện từ có đo được bùn đặc không?
Có.
Đồng hồ điện từ có thể đo được:
Bùn hoạt tính
Bùn tuần hoàn
Bùn hóa lý
Bùn ép
Bùn đặc có hàm lượng chất rắn cao
Miễn là môi chất có độ dẫn điện phù hợp
Vì sao không nên dùng đồng hồ turbine để đo bùn thải?
Bùn thải chứa nhiều chất rắn lơ lửng nên dễ làm:
Kẹt cánh quạt
Mài mòn cơ khí
Giảm độ chính xác
Do đó turbine không phải là giải pháp tối ưu cho ứng dụng này.
Đồng hồ đo lưu lượng bùn thải có chính xác không?
Các dòng đồng hồ điện từ chất lượng cao thường có độ chính xác:
±0.3% đến ±0.5%
Đáp ứng tốt yêu cầu giám sát và vận hành hệ thống xử lý nước thải.
Đồng hồ đo bùn thải có cần tiếp địa không?
Có.
Tiếp địa là yêu cầu bắt buộc đối với đồng hồ điện từ nhằm:
Chống nhiễu điện
Ổn định tín hiệu
Tăng độ chính xác
Có thể lắp đồng hồ theo phương đứng không?
Có.
Đối với bùn thải, lắp theo phương đứng với dòng chảy từ dưới lên thường là giải pháp tốt nhất vì:
Hạn chế lắng cặn
Đường ống luôn đầy
Giảm bọt khí
Có cần đoạn ống thẳng trước và sau đồng hồ không?
Có.
Khuyến nghị:
Đầu vào: 5D đến 10D
Đầu ra: 3D đến 5D
Trong đó D là đường kính đường ống.
Đồng hồ đo lưu lượng bùn thải có kết nối PLC được không?
Có.
Các tín hiệu phổ biến gồm:
4-20mA
Pulse
RS485 Modbus
HART
Giúp kết nối dễ dàng với PLC, SCADA và hệ thống điều khiển trung tâm.
Đồng hồ điện từ có đo được bùn chứa Polymer không?
Có.
Đây là ứng dụng rất phổ biến trong các hệ thống:
Ép bùn băng tải
Ép bùn khung bản
Ép bùn trục vít
Tuy nhiên cần lựa chọn lớp lót và điện cực phù hợp.
Đồng hồ lưu lượng bùn thải có bị nghẹt không?
Đối với đồng hồ điện từ:
Không.
Do không có cánh quạt hoặc cơ cấu cơ khí bên trong nên rất khó bị nghẹt bởi cặn bùn.
Đồng hồ đo lưu lượng bùn thải có cần vệ sinh không?
Có.
Nên kiểm tra và vệ sinh định kỳ để:
Loại bỏ cặn bám
Đảm bảo độ chính xác
Kéo dài tuổi thọ thiết bị
Bùn có bọt khí có ảnh hưởng đến kết quả đo không?
Có.
Bọt khí quá nhiều có thể làm:
Tín hiệu không ổn định
Hiển thị lưu lượng dao động
Tăng sai số đo
Do đó nên hạn chế khí trong đường ống.
Đồng hồ điện từ có đo được nước thải lẫn bùn không?
Có.
Thiết bị hoạt động tốt với:
Nước thải sinh hoạt
Nước thải công nghiệp
Nước thải chứa bùn lơ lửng
Bùn tuần hoàn
Nên chọn điện cực loại nào cho bùn thải?
Tùy môi trường:
Inox 316L: ứng dụng thông thường
Hastelloy C: môi trường ăn mòn
Titanium: nước biển và nước mặn
Tantalum: hóa chất mạnh
Thông tin liên hệ
Hotline/zalo: 0976.677.684 (Thu Hà)
Email: thuha@vltco.vn hoặc thuhagl2901@gmail.com
Website: thietbidoluuluong.com
