Đồng hồ đo lưu lượng bột giấy là gì?
Trong ngành sản xuất giấy, bột giấy (Pulp) là nguyên liệu chính được tạo thành từ sợi cellulose và nước. Trong quá trình sản xuất, bột giấy được vận chuyển liên tục qua các công đoạn như nghiền, phối trộn, tẩy trắng, xeo giấy và tái chế.
Đồng hồ đo lưu lượng bột giấy là thiết bị dùng để đo lưu lượng dòng bột giấy chảy trong đường ống, giúp kiểm soát chính xác lượng nguyên liệu, tối ưu hóa quy trình sản xuất và giảm hao hụt nguyên liệu.

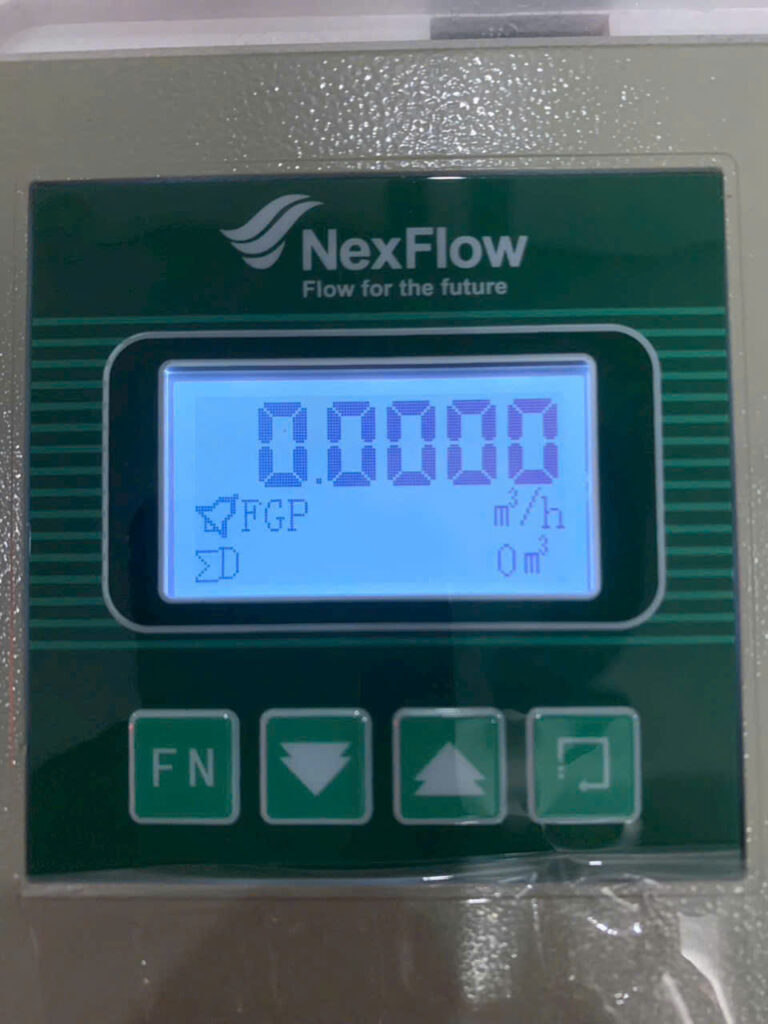

Thiết bị có thể đo:
- Lưu lượng tức thời (m³/h)
- Tổng lưu lượng tích lũy (m³)
- Vận tốc dòng chảy
- Tín hiệu truyền về PLC hoặc SCADA
TẠI SAO CẦN ĐO LƯU LƯỢNG BỘT GIẤY?
Kiểm soát nguyên liệu sản xuất
Bột giấy chiếm tỷ trọng lớn trong chi phí sản xuất giấy.
Việc đo chính xác lưu lượng giúp:
- Kiểm soát lượng bột sử dụng
- Hạn chế thất thoát nguyên liệu
- Tối ưu định mức sản xuất
Nâng cao chất lượng sản phẩm
Khi lưu lượng bột giấy được kiểm soát ổn định:
- Độ dày giấy đồng đều hơn
- Chất lượng giấy ổn định
- Giảm tỷ lệ sản phẩm lỗi
Tự động hóa dây chuyền
Các nhà máy giấy hiện đại đều sử dụng:
- PLC
- SCADA
- DCS
Đồng hồ lưu lượng giúp tự động điều chỉnh:
- Bơm cấp bột
- Hệ thống pha loãng
- Hệ thống phối trộn
Quản lý chi phí sản xuất
Dữ liệu lưu lượng giúp:
- Tính toán năng suất
- Kiểm soát tiêu hao nguyên liệu
- Quản lý sản lượng theo ca
ĐẶC ĐIỂM CỦA BỘT GIẤY ẢNH HƯỞNG ĐẾN VIỆC ĐO LƯU LƯỢNG
Khác với nước sạch, bột giấy có nhiều đặc tính đặc biệt gây khó khăn cho việc đo lường.
Chứa hàm lượng chất rắn cao
Bột giấy gồm:
- Sợi cellulose
- Chất độn
- Hóa chất xử lý
- Nước
Nồng độ có thể từ:
0.5% đến trên 10%
Độ nhớt cao
Tùy từng công đoạn sản xuất, bột giấy có thể đặc hơn nước nhiều lần.
Điều này khiến nhiều loại đồng hồ cơ học hoạt động không chính xác.
Dễ tạo cặn và bám thành ống
Các sợi cellulose có xu hướng:
- Bám thành ống
- Tạo lớp cặn
- Gây tắc nghẽn cục bộ
Do đó cần lựa chọn thiết bị có khả năng chống bám bẩn tốt.
Có tính mài mòn
Trong một số hệ thống, bột giấy có chứa:
- Cát mịn
- Tạp chất vô cơ
- Chất độn khoáng
Có thể gây mài mòn thiết bị theo thời gian.
CÁC LOẠI ĐỒNG HỒ ĐO LƯU LƯỢNG BỘT GIẤY PHỔ BIẾN

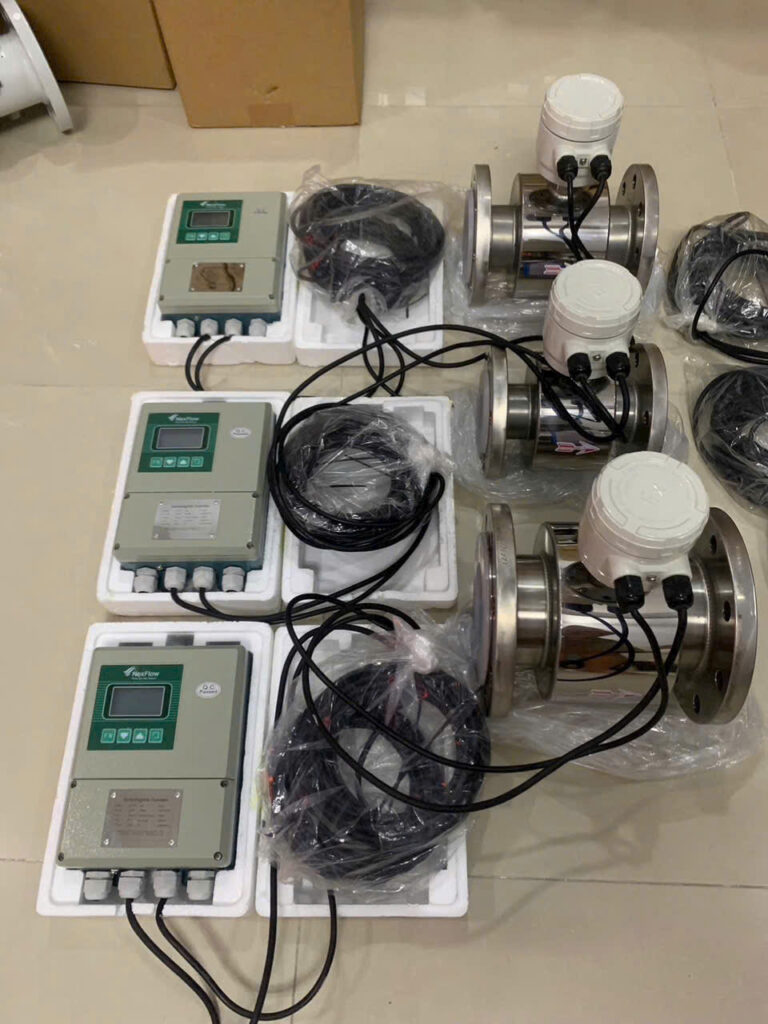

Đồng hồ lưu lượng điện từ
Đây là dòng được sử dụng phổ biến nhất trong ngành giấy.
Nguyên lý hoạt động
Đồng hồ hoạt động dựa trên định luật cảm ứng điện từ Faraday.
Khi dòng bột giấy dẫn điện đi qua từ trường, thiết bị sẽ tạo ra tín hiệu điện áp tỷ lệ với lưu lượng dòng chảy.
Ưu điểm
- Không có bộ phận chuyển động
- Không bị ảnh hưởng bởi sợi giấy
- Độ chính xác cao
- Chịu mài mòn tốt
- Bảo trì thấp
- Tuổi thọ cao
Nhược điểm
- Chỉ đo được môi chất có độ dẫn điện
Ứng dụng
- Bột giấy nguyên sinh
- Bột giấy tái chế
- Bột giấy sau nghiền
- Bột giấy trước máy xeo
- Hệ thống pha loãng bột
Đồng hồ lưu lượng siêu âm
Ưu điểm
- Không cần cắt ống
- Lắp đặt nhanh
- Không tiếp xúc môi chất
Nhược điểm
- Độ chính xác thấp hơn điện từ
- Bị ảnh hưởng bởi bọt khí và hàm lượng chất rắn
Ứng dụng
- Đường ống kích thước lớn
- Hệ thống đang vận hành
Đồng hồ lưu lượng Coriolis
Ưu điểm
- Độ chính xác rất cao
- Đo trực tiếp lưu lượng khối lượng
- Đo được tỷ trọng
Nhược điểm
- Chi phí đầu tư cao
- Không phổ biến trong ngành giấy
Ứng dụng
- Định lượng hóa chất
- Dây chuyền yêu cầu độ chính xác đặc biệt
VÌ SAO ĐỒNG HỒ ĐIỆN TỪ PHÙ HỢP NHẤT CHO BỘT GIẤY?
Hiện nay phần lớn các nhà máy giấy đều ưu tiên sử dụng đồng hồ điện từ.
Không bị kẹt bởi sợi giấy
Khác với turbine hoặc đồng hồ cơ:
- Không có cánh quạt
- Không có chi tiết chuyển động
Do đó không bị ảnh hưởng bởi sợi cellulose.
Đo được môi chất đặc
Hoạt động ổn định với:
- Bột giấy loãng
- Bột giấy đặc
- Bột giấy tái chế
- Hỗn hợp sợi giấy
Độ chính xác cao
Sai số thông thường:
±0.3% đến ±0.5%
Đáp ứng yêu cầu vận hành trong nhà máy giấy hiện đại.
VẬT LIỆU PHÙ HỢP CHO ĐỒNG HỒ ĐO BỘT GIẤY
Điện cực
Các vật liệu phổ biến:
- Inox 316L
- Hastelloy C
- Titanium

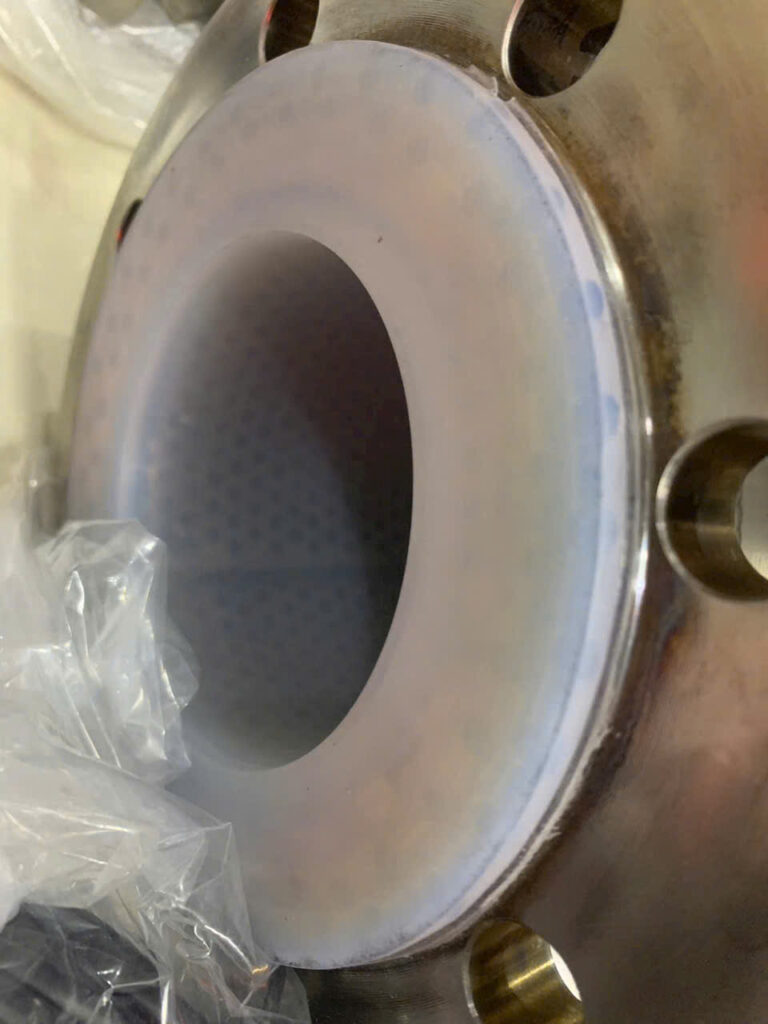

Lớp lót
Thông dụng nhất:
- Cao su cứng
- Neoprene
- PTFE
- Polyurethane
Trong đó Polyurethane thường được sử dụng cho môi trường có tính mài mòn cao.
ỨNG DỤNG CỦA ĐỒNG HỒ ĐO LƯU LƯỢNG BỘT GIẤY
Thiết bị được sử dụng trong:
- Nhà máy giấy carton
- Nhà máy giấy tissue
- Nhà máy giấy bao bì
- Nhà máy giấy in
- Nhà máy giấy tái chế
- Nhà máy sản xuất bột giấy
- Hệ thống xử lý bột giấy
- Hệ thống thu hồi sợi giấy
- Dây chuyền xeo giấy
HƯỚNG DẪN LẮP ĐẶT ĐỒNG HỒ ĐO LƯU LƯỢNG BỘT GIẤY
Việc lắp đặt đúng kỹ thuật giúp đồng hồ hoạt động ổn định, hạn chế bám sợi giấy và đảm bảo độ chính xác lâu dài.
Đảm bảo đường ống luôn đầy bột giấy
Đây là yêu cầu quan trọng nhất đối với đồng hồ lưu lượng điện từ.
Nếu đường ống không đầy:
- Kết quả đo bị sai lệch
- Tín hiệu không ổn định
- Dễ xuất hiện báo lỗi
Khuyến nghị:
- Lắp tại vị trí thấp của hệ thống
- Tránh vị trí đỉnh đường ống
- Tránh nơi dễ tích tụ bọt khí
Lắp theo phương ngang
Đây là phương án được sử dụng phổ biến nhất.
Lưu ý:
- Điện cực phải nằm ở vị trí 3 giờ và 9 giờ.
- Không đặt điện cực ở vị trí 12 giờ hoặc 6 giờ.
Điều này giúp hạn chế ảnh hưởng của:
- Bọt khí phía trên
- Cặn sợi giấy phía dưới
Lắp theo phương đứng
Đối với bột giấy có nồng độ cao, nên ưu tiên lắp đứng.
Dòng chảy nên đi:
Từ dưới lên trên.
Ưu điểm:
- Hạn chế lắng sợi giấy
- Giảm đóng cặn
- Đường ống luôn đầy
Khoảng cách ống thẳng
Đầu vào:
5D – 10D
Đầu ra:
3D – 5D
Ví dụ:
Đồng hồ DN100:
- Đầu vào tối thiểu 1000 mm
- Đầu ra tối thiểu 500 mm
CÁCH LỰA CHỌN KÍCH THƯỚC DN CHO BỘT GIẤY
Việc chọn đúng DN ảnh hưởng trực tiếp đến độ chính xác.
Vận tốc khuyến nghị
Đối với bột giấy:
- Tối ưu: 1 – 3 m/s
- Chấp nhận: 0.5 – 5 m/s
Bảng lưu lượng tham khảo
| Kích thước | Lưu lượng tối ưu |
|---|---|
| DN25 | 1 – 5 m³/h |
| DN32 | 2 – 8 m³/h |
| DN40 | 3 – 12 m³/h |
| DN50 | 5 – 20 m³/h |
| DN65 | 10 – 35 m³/h |
| DN80 | 15 – 55 m³/h |
| DN100 | 25 – 90 m³/h |
| DN125 | 40 – 150 m³/h |
| DN150 | 60 – 220 m³/h |
| DN200 | 100 – 400 m³/h |
Ví dụ thực tế
Nhà máy giấy carton
Lưu lượng:
35 m³/h
Khuyến nghị:
DN80
Nhà máy giấy tissue
Lưu lượng:
80 m³/h
Khuyến nghị:
DN100
Nhà máy giấy tái chế
180 m³/h
Lưu lượng:
Khuyến nghị:
DN150
BẢNG SO SÁNH ĐỒNG HỒ ĐIỆN TỪ – SIÊU ÂM – CORIOLIS
| Tiêu chí | Điện từ | Siêu âm | Coriolis |
|---|---|---|---|
| Độ chính xác | ±0.3% – 0.5% | ±1% – 2% | ±0.1% – 0.2% |
| Đo bột giấy | Rất tốt | Trung bình | Rất tốt |
| Đo môi chất đặc | Tốt | Hạn chế | Xuất sắc |
| Có bộ phận chuyển động | Không | Không | Không |
| Bảo trì | Thấp | Thấp | Thấp |
| Giá thành | Trung bình | Trung bình | Cao |
| Đo tỷ trọng | Không | Không | Có |
| Đo lưu lượng khối lượng | Không | Không | Có |
| Phù hợp ngành giấy | Rất cao | Trung bình | Cao |
CÁC LỖI THƯỜNG GẶP KHI ĐO BỘT GIẤY
Đường ống không đầy
Hiện tượng:
- Đồng hồ nhảy số
- Lưu lượng không ổn định
Nguyên nhân:
- Bơm không đủ áp
- Có túi khí
Sợi giấy bám thành cảm biến
Hiện tượng:
- Sai số tăng dần
- Kết quả đo thấp hơn thực tế
Giải pháp:
- Vệ sinh định kỳ
- Tăng tốc độ dòng chảy
Lắp quá gần máy bơm
Hiện tượng:
- Tín hiệu dao động
- Giá trị đo không ổn định
Giải pháp:
- Đặt cách bơm tối thiểu 5D – 10D
Chọn sai kích thước DN
Hậu quả:
- Độ chính xác giảm
- Hao hụt nguyên liệu
- Chi phí đầu tư không tối ưu
KINH NGHIỆM CHỌN VẬT LIỆU CHỐNG MÀI MÒN TRONG NGÀNH GIẤY
Bột giấy thường chứa:
- Sợi cellulose
- Chất độn CaCO₃
- Kaolin
- Cát mịn
- Tạp chất vô cơ
Do đó cần lựa chọn vật liệu phù hợp.
Điện cực
Inox 316L
Phù hợp:
- Nhà máy giấy thông thường
- Bột giấy nguyên sinh
Ưu điểm:
- Giá thành hợp lý
- Chống ăn mòn tốt
Hastelloy C
Phù hợp:
- Môi trường hóa chất mạnh
- Bột giấy tẩy trắng
Ưu điểm:
- Chống ăn mòn rất cao
Titanium
Phù hợp:
- Môi trường chứa muối
- Hóa chất đặc biệt
Lớp lót
Cao su cứng
Ưu điểm:
- Giá thành thấp
- Chịu mài mòn tốt
Polyurethane
Ưu điểm:
- Chống mài mòn rất cao
- Phù hợp bột giấy tái chế
PTFE
Ưu điểm:
- Chống hóa chất tốt
- Chịu nhiệt cao
25 CÂU HỎI THƯỜNG GẶP (FAQ)
1. Đồng hồ đo lưu lượng bột giấy là gì?
Là thiết bị dùng để đo lưu lượng bột giấy trong đường ống sản xuất giấy.
2. Loại đồng hồ nào phù hợp nhất cho bột giấy?
Đồng hồ lưu lượng điện từ.
3. Bột giấy có đo được bằng đồng hồ điện từ không?
Có, và đây là ứng dụng phổ biến nhất.
4. Đồng hồ turbine có dùng cho bột giấy được không?
Không khuyến nghị vì dễ kẹt sợi giấy.
5. Đồng hồ điện từ có bị ảnh hưởng bởi sợi giấy không?
Không đáng kể nếu lắp đúng kỹ thuật.
6. Nên dùng inox 304 hay inox 316L?
Ưu tiên inox 316L.
7. Bột giấy tái chế có đo được không?
Có.
8. Đồng hồ có kết nối PLC được không?
Có.
9. Có cần hiệu chuẩn định kỳ không?
Có, nên thực hiện mỗi 12 tháng.
10. Đồng hồ có đo được lưu lượng tổng không?
Có.
11. Có thể lắp ngoài trời không?
Có.
12. Đồng hồ điện từ có chống nước không?
Có, IP65 đến IP68.
13. Có đo được bột giấy đặc không?
Có.
14. Độ chính xác của đồng hồ điện từ là bao nhiêu?
Khoảng ±0.3% đến ±0.5%.
15. Bột giấy có gây mài mòn cảm biến không?
Có thể, nếu chứa nhiều chất độn hoặc cát.
16. Có cần tiếp địa không?
Có.
17. Nên chọn lớp lót nào cho bột giấy?
Polyurethane hoặc cao su cứng.
18. Đồng hồ Coriolis có dùng cho bột giấy không?
Có nhưng chi phí cao.
19. Có thể đo bột giấy sau nghiền không?
Có.
20. Có thể đo bột giấy trước máy xeo không?
Có.
21. Đồng hồ có cần vệ sinh không?
Có, nên kiểm tra định kỳ.
22. Tuổi thọ thiết bị bao lâu?
Thông thường từ 5 – 10 năm.
23. Có dùng cho giấy tái chế được không?
Có.
24. Đồng hồ có xuất tín hiệu 4-20mA không?
Có.
25. Mua đồng hồ đo lưu lượng bột giấy ở đâu uy tín?
Nên lựa chọn đơn vị có kinh nghiệm trong ngành giấy, hỗ trợ kỹ thuật, cung cấp đầy đủ CO-CQ và bảo hành rõ ràng như Công ty TNHH VLT.
KẾT LUẬN
Đồng hồ đo lưu lượng bột giấy là thiết bị không thể thiếu trong ngành sản xuất giấy hiện đại. Trong đó, đồng hồ lưu lượng điện từ là lựa chọn tối ưu nhờ khả năng đo chính xác, chống bám sợi giấy, chịu mài mòn tốt và chi phí đầu tư hợp lý. Việc lựa chọn đúng kích thước DN, vật liệu điện cực và lớp lót sẽ giúp hệ thống hoạt động ổn định, nâng cao hiệu quả sản xuất và giảm chi phí vận hành.
