Cảm biến đo mức nước

Cảm biến đo mức nước là thiết bị được sử dụng để xác định chiều cao, mức hoặc thể tích nước trong bồn chứa, bể chứa, bể xử lý, giếng, hồ, đường ống và các hệ thống công nghiệp. Đây là một trong những thiết bị đo lường phổ biến trong hệ thống cấp nước, xử lý nước thải, sản xuất công nghiệp, HVAC, thực phẩm, hóa chất và tự động hóa nhà máy.

Trong các hệ thống hiện đại, cảm biến đo mức nước không chỉ có nhiệm vụ đo và hiển thị mức nước mà còn truyền tín hiệu về PLC, DCS, HMI hoặc SCADA để điều khiển bơm, van, cảnh báo mức cao, mức thấp và bảo vệ thiết bị.

Tùy theo đặc điểm công trình và yêu cầu đo, kỹ sư có thể lựa chọn cảm biến radar, radar dẫn sóng, siêu âm, cảm biến áp suất thủy tĩnh, cảm biến chênh áp, phao điện, điện dung hoặc các công nghệ đo mức chuyên dụng khác.

Việc lựa chọn đúng cảm biến đo mức nước cần dựa trên chiều cao bể, bồn hở hay kín, nhiệt độ, áp suất, chất lượng nước, bọt, hơi nước, cặn, vật cản, khuấy trộn, phạm vi đo, độ chính xác và tín hiệu đầu ra.

Cảm biến đo mức nước là gì?

Cảm biến đo mức nước là thiết bị dùng để xác định chiều cao của cột nước trong một không gian chứa.

Thiết bị có thể cung cấp:

Giá trị mức nước theo mét.
Giá trị mức nước theo centimet.
Phần trăm mức nước.
Tín hiệu 4–20mA.
Tín hiệu 0–10V tùy thiết bị.
RS485 Modbus RTU.
HART.
Relay cảnh báo mức cao hoặc thấp.

Ví dụ một bồn nước cao 5 m có thể được thiết lập:

Mức nước	Giá trị
0%	0 m
25%	1,25 m
50%	2,50 m
75%	3,75 m
100%	5,00 m

Tùy thiết bị, giá trị đo có thể được hiển thị trực tiếp trên màn hình hoặc truyền về hệ thống điều khiển.

Vì sao cần sử dụng cảm biến đo mức nước?

Trong các hệ thống công nghiệp, việc xác định chính xác mức nước có vai trò rất quan trọng.

Kiểm soát lượng nước trong bồn

Cảm biến giúp người vận hành biết chính xác lượng nước đang có trong bồn mà không cần kiểm tra thủ công.

Điều khiển bơm tự động

Tín hiệu mức nước có thể được đưa về PLC để điều khiển bơm.

Ví dụ:

Mức dưới 20%: bật bơm.
Mức đạt 80%: tắt bơm.
Mức trên 90%: cảnh báo.
Mức dưới 10%: cảnh báo cạn.

Các giá trị trên chỉ là ví dụ, thông số thực tế phải được thiết lập theo quy trình công nghệ.

Bảo vệ bơm

Khi bể chứa xuống mức quá thấp, hệ thống có thể sử dụng tín hiệu cảm biến để ngăn bơm chạy khô.

Chống tràn

Khi nước đạt mức cao, cảm biến có thể kích hoạt cảnh báo hoặc lệnh dừng bơm.

Giám sát từ xa

Khi kết nối với SCADA hoặc hệ thống giám sát từ xa, kỹ thuật viên có thể theo dõi mức nước liên tục.

Các loại cảm biến đo mức nước phổ biến

Hiện nay có nhiều phương pháp đo mức nước. Không có một công nghệ phù hợp cho tất cả ứng dụng.

Các loại phổ biến gồm:

Cảm biến radar đo mức nước.
Cảm biến radar dẫn sóng.
Cảm biến siêu âm.
Cảm biến áp suất thủy tĩnh.
Cảm biến chênh áp.
Cảm biến phao.
Cảm biến điện dung.
Công tắc mức.

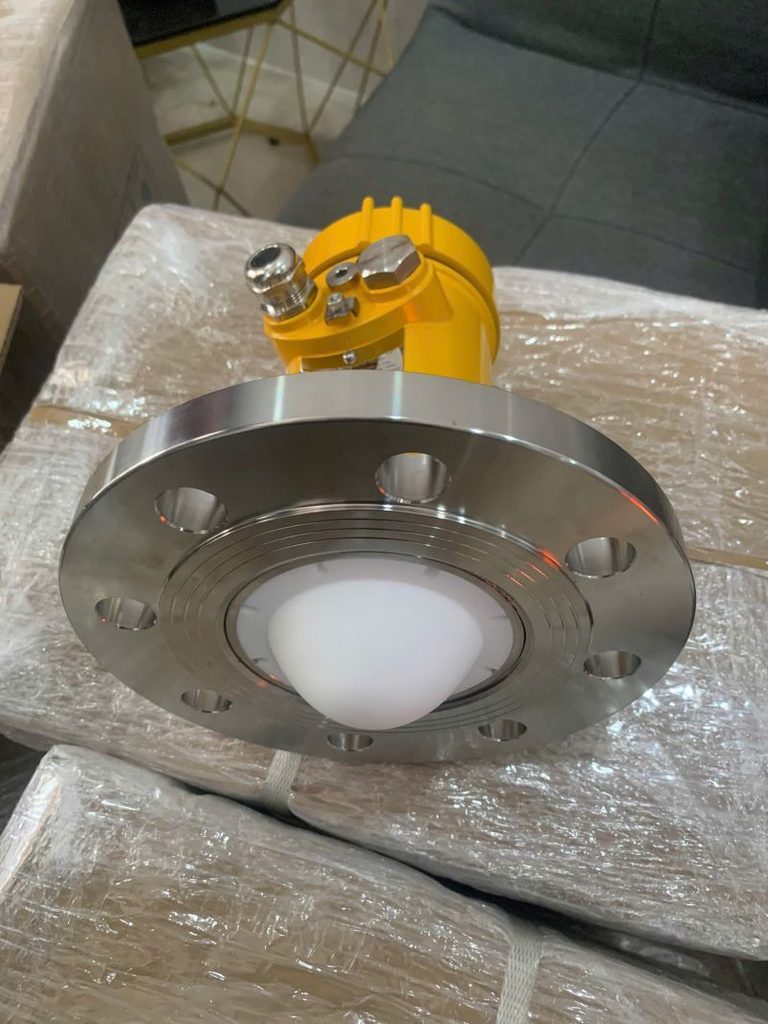

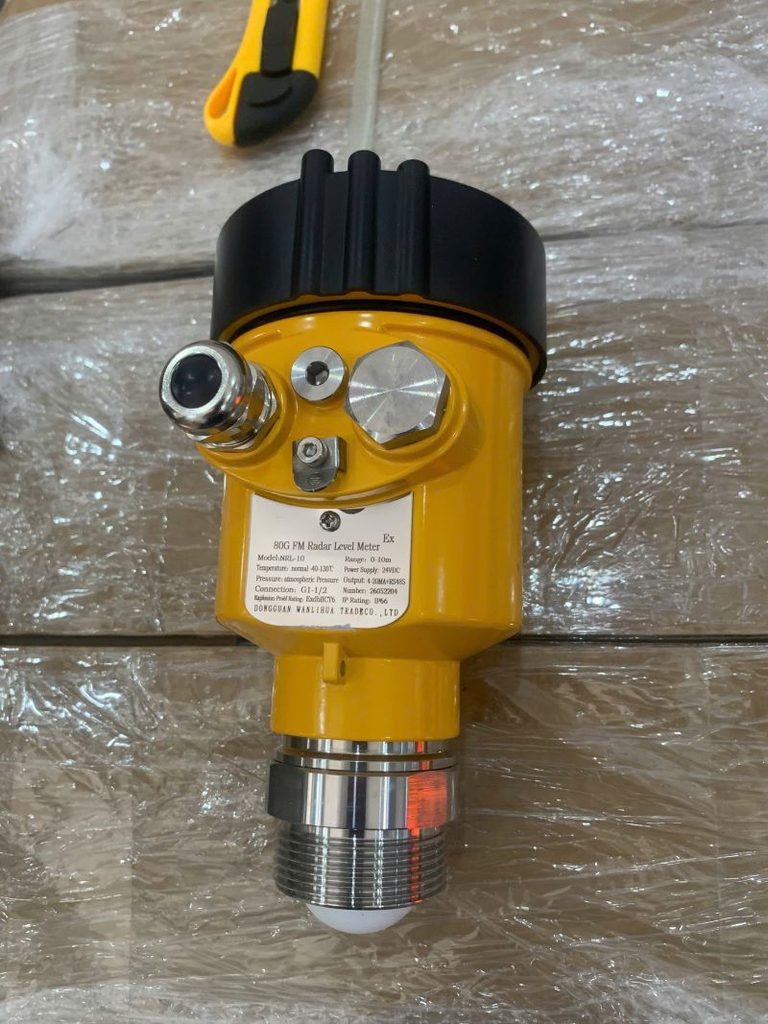

Cảm biến radar đo mức nước

Cảm biến radar sử dụng sóng điện từ để xác định khoảng cách từ vị trí lắp đặt đến bề mặt nước.

Thiết bị phát sóng radar xuống bề mặt nước. Khi sóng gặp mặt nước, tín hiệu phản xạ trở lại anten.

Bộ xử lý tính toán thời gian truyền của tín hiệu và xác định khoảng cách.

Nguyên lý cơ bản:

D = c × t / 2

Trong đó:

D là khoảng cách từ cảm biến đến mặt nước.
c là vận tốc truyền sóng.
t là thời gian truyền và nhận tín hiệu.

Sau đó thiết bị tính mức nước dựa trên chiều cao tham chiếu của bồn.

Ưu điểm của radar đo mức nước

Không tiếp xúc với nước.
Không có bộ phận chuyển động.
Có thể sử dụng cho bể hở và bồn kín tùy cấu hình.
Có khả năng đo liên tục.
Có thể tích hợp tín hiệu 4–20mA.
Một số model hỗ trợ HART hoặc Modbus.
Ít phụ thuộc vào tỷ trọng nước.

Ứng dụng

Radar có thể được sử dụng cho:

Bồn nước sạch.
Bể chứa nước công nghiệp.
Bể nước thải.
Bể điều hòa.
Bể trung gian.
Bồn hóa chất dạng dung dịch.
Hồ chứa.
Một số ứng dụng ngoài trời.

Cảm biến radar dẫn sóng đo mức nước

Radar dẫn sóng hay Guided Wave Radar, GWR sử dụng đầu dò để dẫn tín hiệu radar đến vùng đo.

Đầu dò có thể là:

Dạng que.
Dạng cáp.
Dạng đồng trục.

Thiết bị phù hợp với một số bồn chứa có điều kiện đặc biệt hoặc không gian lắp đặt hạn chế.

Nguyên lý radar dẫn sóng

Tín hiệu điện từ được truyền dọc theo đầu dò.

Khi gặp mặt nước, tín hiệu phản xạ quay trở lại.

Bộ điện tử phân tích tín hiệu phản xạ để xác định vị trí mặt nước.

Khi nào nên cân nhắc radar dẫn sóng?

Có thể xem xét GWR khi:

Bồn có cấu trúc phức tạp.
Không gian phía trên bồn hạn chế.
Cần đầu dò dẫn hướng tín hiệu.
Ứng dụng yêu cầu đo tiếp xúc.
Điều kiện công nghệ phù hợp với đầu dò.

Tuy nhiên, cần lưu ý đầu dò tiếp xúc với nước nên phải đánh giá khả năng bám cặn, ăn mòn và yêu cầu bảo trì.

Cảm biến đo mức nước siêu âm

Cảm biến siêu âm sử dụng sóng âm tần số cao để xác định khoảng cách đến mặt nước.

Thiết bị được lắp phía trên bồn hoặc bể.

Sóng được phát xuống bề mặt nước và tín hiệu phản xạ được thu lại.

Ưu điểm

Không tiếp xúc.
Không cần đưa đầu dò vào nước.
Lắp đặt tương đối đơn giản.
Phù hợp với nhiều bể nước.
Có thể đo liên tục.

Hạn chế

Kết quả có thể bị ảnh hưởng bởi:

Hơi nước.
Bọt.
Nhiệt độ.
Bề mặt nước dao động mạnh.
Vật cản.
Cấu trúc bồn.

Vì vậy, không nên lựa chọn cảm biến siêu âm chỉ dựa vào chiều cao bể.

Cảm biến đo mức nước bằng áp suất

Cảm biến áp suất thủy tĩnh đo mức dựa trên áp suất do cột nước tạo ra.

Công thức:

P = ρ × g × h

Trong đó:

P là áp suất thủy tĩnh.
ρ là khối lượng riêng của nước.
g là gia tốc trọng trường.
h là chiều cao cột nước.

Với nước có tỷ trọng tương đối ổn định, phương pháp này có thể được sử dụng hiệu quả trong nhiều bể chứa.

Ưu điểm

Nguyên lý đơn giản.
Dễ tích hợp với PLC.
Có thể sử dụng cho bể sâu.
Có nhiều lựa chọn về dải đo.
Tín hiệu 4–20mA phổ biến.

Hạn chế

Đầu cảm biến tiếp xúc trực tiếp với môi trường.

Nếu nước có nhiều cặn, bùn hoặc chất rắn, cần đánh giá khả năng bám bẩn và phương án vệ sinh.

Cảm biến đo mức nước dạng phao

Phao là phương pháp đo mức cơ học đơn giản.

Khi mực nước thay đổi, phao di chuyển theo.

Tùy thiết kế, phao có thể:

Đóng/mở tiếp điểm.
Điều khiển bơm.
Phát tín hiệu mức.
Kết hợp với bộ truyền tín hiệu.

Ưu điểm

Cấu tạo đơn giản.
Dễ sử dụng.
Chi phí đầu tư thấp trong nhiều ứng dụng.
Không cần cấu hình phức tạp.

Hạn chế

Có bộ phận chuyển động.
Có thể bị kẹt.
Có thể bị ảnh hưởng bởi cặn.
Không phù hợp với mọi ứng dụng công nghiệp.

Cảm biến đo mức nước điện dung

Cảm biến điện dung hoạt động dựa trên sự thay đổi điện dung khi môi trường xung quanh điện cực thay đổi.

Phương pháp này có thể được dùng để:

Đo mức liên tục.
Báo mức điểm.
Phát hiện nước.

Tuy nhiên, cần lựa chọn thiết bị phù hợp với đặc tính điện môi của môi trường.

So sánh các loại cảm biến đo mức nước

Công nghệ	Tiếp xúc	Đo liên tục	Điểm mạnh	Hạn chế
Radar	Không	Có	Không tiếp xúc, công nghiệp	Chi phí thường cao
Radar dẫn sóng	Có	Có	Dẫn hướng tín hiệu	Đầu dò tiếp xúc
Siêu âm	Không	Có	Lắp đặt đơn giản	Có thể ảnh hưởng bởi hơi, bọt
Áp suất	Có	Có	Phù hợp bể sâu	Tiếp xúc nước
Phao	Có	Có/điểm	Đơn giản	Có bộ phận chuyển động
Điện dung	Có	Có/điểm	Nhiều ứng dụng	Phụ thuộc đặc tính môi trường

Cảm biến đo mức nước cho bồn chứa

Bồn chứa nước có thể có nhiều cấu hình khác nhau.

Bồn nước hở

Bồn hở thường không chịu áp suất bên trong.

Có thể cân nhắc:

Radar.
Siêu âm.
Áp suất.
Phao.

Việc lựa chọn phụ thuộc vào chiều cao, đường kính, bề mặt nước và yêu cầu độ chính xác.

Bồn nước kín

Bồn kín có thể có áp suất hoặc hơi phía trên mặt nước.

Trong trường hợp này cần đánh giá:

Áp suất.
Nhiệt độ.
Hơi.
Cấu trúc nozzle.
Chiều cao bồn.

Radar có thể là một lựa chọn phù hợp trong nhiều ứng dụng.

Cảm biến đo mức nước cho bể xử lý nước thải

Đây là một ứng dụng rất phổ biến.

Trong hệ thống xử lý nước thải, cảm biến có thể được lắp tại:

Hố thu gom.
Bể điều hòa.
Bể thiếu khí.
Bể hiếu khí.
Bể lắng.
Bể trung gian.
Bể chứa bùn.
Bể khử trùng.

Đặc điểm của nước thải

Không giống nước sạch, nước thải có thể chứa:

Bùn.
Cặn.
Dầu mỡ.
Chất hữu cơ.
Bọt.
Rác.
Hóa chất.

Do đó, lựa chọn cảm biến phải dựa trên điều kiện thực tế.

Cảm biến đo mức nước thải bằng radar

Radar không tiếp xúc là một giải pháp đáng cân nhắc cho các bể nước thải khi điều kiện bề mặt và vị trí lắp đặt phù hợp.

Lợi thế

Đầu đo không nằm trực tiếp trong nước thải.

Điều này giúp hạn chế các vấn đề liên quan đến:

Ăn mòn đầu dò.
Bám cặn trực tiếp trên đầu dò.
Bảo trì phần tử tiếp xúc.

Tuy nhiên, radar vẫn cần được lắp đặt đúng vị trí và cấu hình phù hợp với bề mặt nước thải.

Cảm biến đo mức nước cho bể điều hòa

Bể điều hòa thường có:

Máy khuấy.
Sục khí.
Dòng nước vào liên tục.
Mực nước thay đổi.
Bề mặt dao động.

Do đó, vị trí lắp cảm biến rất quan trọng.

Không nên đặt cảm biến ngay tại vị trí dòng nước đầu vào hoặc vùng có nhiễu mạnh nếu điều kiện đó làm ảnh hưởng tín hiệu đo.

Cảm biến đo mức nước cho bể sâu

Đối với bể sâu, kỹ sư cần quan tâm đến:

Phạm vi đo.
Áp suất thủy tĩnh.
Chiều dài cáp.
Vị trí lắp đặt.
Khả năng bảo trì.

Cảm biến áp suất có thể là phương án phù hợp trong một số bể sâu.

Radar cũng có thể được sử dụng nếu điều kiện lắp đặt đáp ứng yêu cầu của thiết bị.

Cảm biến đo mức nước cho giếng

Trong giếng nước, thường có thể cân nhắc cảm biến áp suất thủy tĩnh hoặc thiết bị đo mức dạng chìm.

Các thông số cần xác định:

Độ sâu giếng.
Mức nước tối thiểu.
Mức nước tối đa.
Đường kính giếng.
Chất lượng nước.
Chiều dài cáp.
Nguồn cấp.
Tín hiệu truyền về tủ.

Cảm biến đo mức nước cho hồ

Đối với hồ chứa ngoài trời, có thể sử dụng:

Radar.
Siêu âm.
Cảm biến áp suất.

Trong trường hợp lắp ngoài trời, cần chú ý:

Nước mưa.
Nhiệt độ môi trường.
Bức xạ mặt trời.
Ngưng tụ.
Côn trùng.
Cấp bảo vệ vỏ.

Cảm biến đo mức nước 4–20mA

4–20mA là một trong những tín hiệu phổ biến nhất trong tự động hóa công nghiệp.

Ví dụ thiết lập:

4mA = 0 m

20mA = 10 m

Khi mức nước là 5 m, tín hiệu lý tưởng trong cấu hình tuyến tính là:

12mA

Giá trị thực tế phụ thuộc vào cấu hình range của thiết bị.

Vì sao 4–20mA được sử dụng phổ biến?

Truyền tín hiệu ổn định.
Có thể truyền trên khoảng cách tương đối xa.
Dễ kết nối PLC.
Có thể phát hiện một số trạng thái lỗi theo cấu hình.
Phù hợp với hệ thống điều khiển công nghiệp.

Cảm biến đo mức nước Modbus RS485

Modbus RTU thường được sử dụng trong hệ thống tự động hóa.

Ưu điểm:

Truyền dữ liệu số.
Có thể đọc nhiều thông số.
Dễ kết nối với PLC hoặc bộ điều khiển hỗ trợ Modbus.
Có thể truyền thông qua RS485.

Tuy nhiên, cần kiểm tra:

Baud rate.
Parity.
Stop bit.
Slave ID.
Register address.
Kiểu dữ liệu.

Cảm biến đo mức nước có màn hình hiển thị

Một số thiết bị được tích hợp màn hình để:

Hiển thị mức.
Hiển thị phần trăm.
Hiển thị đơn vị.
Cài đặt tham số.
Xem lỗi.

Màn hình đặc biệt hữu ích khi kỹ thuật viên cần kiểm tra thiết bị trực tiếp tại hiện trường.

Thông số cần cung cấp khi mua cảm biến đo mức nước

Khi yêu cầu báo giá hoặc lựa chọn thiết bị, nên cung cấp ít nhất các thông tin sau:

Thông số	Ví dụ
Môi chất	Nước
Chiều cao bể	5 m
Mức thấp	0,2 m
Mức cao	4,5 m
Bồn	Hở
Nhiệt độ	25–40°C
Áp suất	Khí quyển
Bề mặt	Dao động nhẹ
Bọt	Có/không
Cặn	Có/không
Vật cản	Có/không
Output	4–20mA
Nguồn	24VDC
Kết nối	Ren hoặc mặt bích
Môi trường	Trong nhà/ngoài trời

Càng cung cấp đầy đủ thông tin, việc lựa chọn thiết bị càng chính xác.

Cách lựa chọn cảm biến đo mức nước

Bước 1: Xác định loại bồn

Bồn hở hay bồn kín?

Đây là thông tin quan trọng đối với radar, siêu âm và các công nghệ khác.

Bước 2: Xác định chiều cao

Đo chính xác khoảng cách từ vị trí lắp đến đáy hoặc điểm tham chiếu.

Bước 3: Xác định phạm vi đo

Không nên chọn thiết bị có range quá sát với chiều cao thực tế nếu có nguy cơ mức vượt giới hạn.

Bước 4: Kiểm tra bề mặt nước

Bề mặt có:

Phẳng?
Dao động?
Bọt?
Khuấy?
Sục khí?

hay không?

Bước 5: Kiểm tra vật cản

Cần kiểm tra:

Ống.
Cánh khuấy.
Dầm.
Cáp.
Thành bồn.
Đường ống nạp.

Bước 6: Xác định tín hiệu

Ví dụ:

4–20mA.
HART.
RS485 Modbus.
Relay.

Bước 7: Xác định nguồn

Có thể là:

12VDC.
24VDC.
220VAC.

Tùy model.

Cách lắp cảm biến đo mức nước

Vị trí lắp đặt ảnh hưởng trực tiếp đến chất lượng tín hiệu.

Đối với cảm biến radar

Nên chọn vị trí:

Hướng về vùng mặt nước ổn định.
Tránh dòng nạp trực tiếp.
Tránh vật cản.
Có không gian cần thiết cho vùng đo.

Đối với cảm biến siêu âm

Đảm bảo đường truyền sóng không bị:

Dầm.
Ống.
Cánh khuấy.
Thành bồn.

Đối với cảm biến áp suất

Đầu cảm biến cần được đặt tại vị trí phù hợp với điểm đo và tránh tác động cơ học không cần thiết.

Những lỗi thường gặp khi lắp cảm biến đo mức nước

Lắp cảm biến ngay trên dòng nước vào

Dòng nước tạo bề mặt nhiễu khiến giá trị đo không ổn định.

Lắp gần cánh khuấy

Cánh khuấy có thể tạo sóng và ảnh hưởng phép đo.

Không xác định vùng chết

Đặc biệt quan trọng đối với radar và siêu âm.

Để cáp tín hiệu gần nguồn công suất

Có thể gây nhiễu trong một số hệ thống.

Không nối đất đúng

Đối với thiết bị điện tử công nghiệp, hệ thống tiếp địa và chống nhiễu cần được thiết kế phù hợp.

Cảm biến đo mức nước bị sai

Khi cảm biến hiển thị sai, không nên lập tức kết luận cảm biến hỏng.

Cần kiểm tra theo trình tự.

Kiểm tra mức thực tế

Sử dụng thước đo hoặc phương pháp tham chiếu phù hợp.

Kiểm tra giá trị trên cảm biến

Nếu cảm biến có màn hình, kiểm tra giá trị trực tiếp.

Kiểm tra tín hiệu 4–20mA

Đo dòng tại loop.

Kiểm tra PLC

So sánh giá trị tại PLC với giá trị cảm biến.

Kiểm tra scaling

Một trong những lỗi thường gặp là cấu hình scale trong PLC không đúng với range của cảm biến.

Cảm biến đo mức nước nhảy số

Các nguyên nhân có thể gồm:

Bề mặt nước dao động.
Sục khí.
Bọt.
Dòng nước vào.
Cánh khuấy.
Vật cản.
Cấu hình damping.
Nhiễu điện.
Tín hiệu không ổn định.

Cách xử lý

Có thể kiểm tra:

Vị trí lắp.
Bề mặt nước.
Cấu hình thiết bị.
Damping.
Nguồn cấp.
Cáp tín hiệu.
Tiếp địa.
PLC.

Cảm biến đo mức nước không có tín hiệu 4–20mA

Kiểm tra:

Nguồn cấp.
Cầu chì.
Terminal.
Cáp.
Cấu hình output.
Thiết bị nhận.
Điện trở loop nếu cần.
PLC analog input.

Không nên thay cảm biến ngay khi chưa kiểm tra toàn bộ loop.

Bảo trì cảm biến đo mức nước

Bảo trì phụ thuộc vào công nghệ.

Radar không tiếp xúc

Kiểm tra:

Anten.
Bề mặt anten.
Kết nối.
Vỏ.
Cáp.

Radar dẫn sóng

Kiểm tra:

Đầu dò.
Cặn.
Ăn mòn.
Độ thẳng.
Kết nối.

Siêu âm

Kiểm tra:

Mặt cảm biến.
Ngưng tụ.
Bụi.
Vật cản.

Áp suất

Kiểm tra:

Màng cảm biến.
Cặn.
Cáp.
Điểm lắp.

Bảng bảo trì cảm biến đo mức nước

Hạng mục	Tần suất tham khảo	Nội dung
Quan sát giá trị	Hàng ngày	Kiểm tra xu hướng
Kiểm tra cảnh báo	Hàng tuần	Xem alarm
Kiểm tra cáp	Hàng tháng	Cáp và terminal
Kiểm tra vị trí lắp	3 tháng	Phát hiện thay đổi
Vệ sinh	Theo tình trạng	Cặn/bẩn
Kiểm tra tín hiệu	6 tháng	Đối chiếu 4–20mA
Hiệu chuẩn	Theo yêu cầu	Đối chiếu chuẩn
Kiểm tra tổng thể	12 tháng	Thiết bị và hệ thống

Cảm biến đo mức nước nào tốt?

Không thể xác định một loại duy nhất là tốt nhất cho tất cả trường hợp.

Với bồn nước sạch

Có thể cân nhắc radar, siêu âm, áp suất hoặc phao.

Với bể nước thải

Cần chú ý bọt, cặn và bề mặt dao động.

Với bể sâu

Cảm biến áp suất hoặc radar có thể được cân nhắc tùy cấu hình.

Với bồn kín

Radar hoặc radar dẫn sóng có thể phù hợp trong nhiều ứng dụng.

Với yêu cầu không tiếp xúc

Nên ưu tiên đánh giá radar hoặc siêu âm.

Cảm biến radar và siêu âm đo mức nước khác nhau như thế nào?

Tiêu chí	Radar	Siêu âm
Nguyên lý	Sóng điện từ	Sóng âm
Tiếp xúc	Không	Không
Hơi	Thường ít ảnh hưởng hơn	Có thể ảnh hưởng
Bọt	Cần đánh giá	Có thể ảnh hưởng
Độ phức tạp	Cao hơn	Thường đơn giản hơn
Ứng dụng công nghiệp	Rộng	Rộng

Việc lựa chọn cần dựa trên điều kiện thực tế chứ không chỉ dựa trên giá thành.

Cảm biến đo mức nước và tự động hóa nhà máy

Một hệ thống điển hình có thể được thiết kế:

Cảm biến đo mức → PLC → HMI → SCADA

Tín hiệu mức được PLC sử dụng để:

Điều khiển bơm.
Điều khiển van.
Cảnh báo.
Ghi dữ liệu.
Tối ưu vận hành.

Ví dụ trong hệ thống cấp nước:

Bể chứa → cảm biến mức → PLC → biến tần → bơm

Khi mức nước thay đổi, PLC có thể điều chỉnh chế độ vận hành của bơm theo logic được thiết lập.

Cảm biến đo mức nước trong hệ thống xử lý nước

Đối với hệ thống xử lý nước, cảm biến mức có thể tham gia vào nhiều công đoạn:

Bể chứa nước đầu vào.
Bể điều hòa.
Bể phản ứng.
Bể lắng.
Bể lọc.
Bể chứa nước sạch.
Bể chứa bùn.

Tín hiệu mức có thể được sử dụng để điều khiển bơm chuyển tiếp giữa các công đoạn.

Cảm biến đo mức nước trong hệ thống cấp nước

Trong hệ thống cấp nước, cảm biến thường được sử dụng để:

Giám sát bể chứa.
Điều khiển bơm.
Chống tràn.
Bảo vệ bơm.
Quản lý nguồn nước.

Đối với bể chứa nước sạch, yêu cầu về độ ổn định và độ tin cậy thường được đặt lên cao.

Cảm biến đo mức nước trong nhà máy sản xuất

Các ngành sử dụng cảm biến mức nước gồm:

Thực phẩm.
Đồ uống.
Dược phẩm.
Hóa chất.
Dệt may.
Giấy.
Xi măng.
Điện.
Xử lý nước.
Xử lý nước thải.
Sản xuất linh kiện.

Trong mỗi ngành, điều kiện môi chất và yêu cầu vệ sinh có thể khác nhau.

Tiêu chí đánh giá cảm biến đo mức nước công nghiệp

Kỹ sư nên đánh giá:

Độ chính xác

Độ chính xác cần phù hợp với yêu cầu của quy trình.

Độ ổn định

Thiết bị phải duy trì tín hiệu ổn định trong điều kiện vận hành thực tế.

Khả năng chống môi trường

Đặc biệt với thiết bị ngoài trời hoặc khu vực ẩm ướt.

Khả năng tích hợp

Kiểm tra 4–20mA, HART, Modbus hoặc giao thức yêu cầu.

Khả năng bảo trì

Thiết bị cần thuận tiện kiểm tra và thay thế khi cần.

Phụ tùng

Nên xem xét khả năng cung cấp phụ tùng và hỗ trợ kỹ thuật lâu dài.

Những thông tin cần có trước khi yêu cầu báo giá

Để lựa chọn cảm biến đo mức nước chính xác, khách hàng nên cung cấp:

Chiều cao bể.
Đường kính bể.
Loại bể.
Mức min.
Mức max.
Nhiệt độ.
Áp suất.
Tình trạng bề mặt.
Bọt.
Cặn.
Vật cản.
Vị trí lắp.
Tín hiệu cần sử dụng.
Nguồn cấp.
Kết nối cơ khí.

Nếu có bản vẽ bồn hoặc hình ảnh hiện trường, việc lựa chọn sẽ chính xác hơn.

FAQ về cảm biến đo mức nước

Cảm biến đo mức nước là gì?

Cảm biến đo mức nước là thiết bị dùng để xác định chiều cao hoặc mức nước trong bồn, bể, hồ, giếng và các hệ thống chứa nước.

Cảm biến đo mức nước loại nào tốt nhất?

Không có loại tốt nhất cho mọi ứng dụng. Radar, siêu âm, áp suất và phao đều có thể phù hợp tùy điều kiện thực tế.

Cảm biến radar có đo được nước không?

Có. Radar là một công nghệ phổ biến để đo mức chất lỏng, trong đó có nước.

Cảm biến đo mức nước có cần tiếp xúc với nước không?

Không nhất thiết. Radar và siêu âm có thể đo không tiếp xúc, trong khi cảm biến áp suất, phao và radar dẫn sóng có phần tử tiếp xúc với môi trường.

Cảm biến đo mức nước có dùng cho nước thải không?

Có. Tuy nhiên cần lựa chọn công nghệ và cấu hình phù hợp với bọt, cặn, rác, dầu mỡ và mức độ dao động của bề mặt.

Cảm biến đo mức nước có tín hiệu 4–20mA không?

Nhiều thiết bị công nghiệp hỗ trợ 4–20mA và có thể kết nối trực tiếp với module analog của PLC phù hợp.

Cảm biến đo mức nước có dùng Modbus không?

Có một số model hỗ trợ RS485 Modbus RTU. Cần kiểm tra thông số kỹ thuật của từng thiết bị.

Cảm biến đo mức nước bị nhảy số phải làm sao?

Cần kiểm tra bề mặt nước, bọt, sục khí, dòng nước vào, vật cản, vị trí lắp đặt, cấu hình damping, nguồn cấp và tín hiệu truyền về PLC.

Cảm biến đo mức nước báo sai nguyên nhân do đâu?

Có thể do cấu hình sai, lắp đặt không phù hợp, bám cặn, vật cản, bọt, nhiễu tín hiệu hoặc scaling PLC không đúng.

Cảm biến đo mức nước có dùng cho bể sâu không?

Có. Cảm biến radar và cảm biến áp suất là hai nhóm công nghệ có thể được xem xét cho bể sâu tùy yêu cầu.

Cảm biến đo mức nước có dùng ngoài trời được không?

Có, nếu thiết bị có cấp bảo vệ và cấu hình phù hợp với môi trường ngoài trời.

Có thể dùng cảm biến đo mức nước để điều khiển bơm không?

Có. Tín hiệu từ cảm biến có thể đưa về PLC, relay hoặc bộ điều khiển để thực hiện logic điều khiển bơm.

Cảm biến đo mức nước có cần hiệu chuẩn không?

Tùy yêu cầu của hệ thống. Các ứng dụng cần độ chính xác và khả năng truy xuất đo lường cao nên có kế hoạch kiểm tra, xác nhận hoặc hiệu chuẩn định kỳ.

Radar và siêu âm loại nào phù hợp hơn để đo nước?

Cần đánh giá từng ứng dụng. Nếu bể có hơi, bọt hoặc điều kiện gây khó khăn cho sóng âm, radar có thể là lựa chọn đáng cân nhắc. Tuy nhiên, quyết định cuối cùng phải dựa trên thông số thực tế.

Kết luận

Cảm biến đo mức nước là một thiết bị quan trọng trong hệ thống cấp nước, xử lý nước, xử lý nước thải và tự động hóa công nghiệp. Lựa chọn đúng công nghệ giúp hệ thống kiểm soát mức ổn định, điều khiển bơm chính xác, hạn chế tràn bể và giảm nguy cơ vận hành ngoài điều kiện cho phép.

Đối với nước sạch, có thể xem xét radar, siêu âm, áp suất hoặc phao. Đối với nước thải, cần đặc biệt chú ý đến bọt, cặn, dầu mỡ và sự dao động của bề mặt. Đối với các bồn kín hoặc yêu cầu đo chính xác, radar và radar dẫn sóng là những công nghệ cần được đánh giá kỹ.

Quan trọng nhất, không nên lựa chọn cảm biến đo mức nước chỉ dựa vào giá thành. Cần xem xét toàn bộ điều kiện công nghệ, vị trí lắp đặt, phạm vi đo, tín hiệu, vật liệu, môi trường và khả năng tích hợp với hệ thống điều khiển.

Các tài liệu tham khảo

Cảm biến đo mức
Cảm biến mức radar dẫn sóng tiếp xúc
Cảm biến đo mức không tiếp xúc
Cảm biến radar đo mức
Cảm biến đo mức nước thải
Cảm biến đo mức hóa chất
Cảm biến đo mức bồn chứa
Sửa cảm biến đo mức
Hiệu chuẩn cảm biến đo mức
Bảo trì cảm biến đo mức
