Thay thế đồng hồ lưu lượng điện từ

1. Thay thế đồng hồ lưu lượng điện từ là gì?

Thay thế đồng hồ lưu lượng điện từ là quá trình tháo thiết bị đo lưu lượng điện từ đang sử dụng và lắp đặt một thiết bị mới hoặc thiết bị thay thế tương thích vào hệ thống đường ống.

Trong thực tế công nghiệp, thay flow meter không đơn giản chỉ là tháo đồng hồ cũ và lắp đồng hồ mới.

Một thiết bị mới cần đảm bảo tương thích với:

• Kích thước đường ống.
• DN.
• Kiểu kết nối.
• Áp suất làm việc.
• Nhiệt độ.
• Lưu lượng.
• Độ dẫn điện của chất lỏng.
• Vật liệu điện cực.
• Vật liệu liner.
• Vật liệu thân.
• Nguồn cấp.
• Tín hiệu đầu ra.
• Giao tiếp PLC/DCS/SCADA.
• Điều kiện lắp đặt.
• Yêu cầu đo lường của hệ thống.

Nếu lựa chọn hoặc lắp đặt sai, thiết bị mới có thể vẫn hiển thị lưu lượng nhưng kết quả đo không ổn định hoặc sai lệch.

Vì vậy, thay thế flow meter cần được xem như một công việc kỹ thuật kết hợp giữa thiết bị đo, đường ống, điện, điều khiển và công nghệ.

2. Khi nào cần thay thế đồng hồ lưu lượng điện từ?

Không phải tất cả các trường hợp flow meter hoạt động không tốt đều cần thay mới.

Trước khi quyết định, cần xác định nguyên nhân.

Các trường hợp thường xem xét thay thế gồm:

• Sensor bị hỏng nghiêm trọng.
• Coil sensor bị lỗi.
• Liner hư hỏng.
• Điện cực bị ăn mòn.
• Transmitter hỏng.
• Board điều khiển không thể sửa chữa.
• Thiết bị đã quá cũ.
• Không còn linh kiện thay thế.
• Thiết bị không còn đáp ứng yêu cầu đo.
• Dải đo không phù hợp.
• Môi chất thay đổi.
• Yêu cầu tín hiệu mới.
• Hệ thống tự động hóa được nâng cấp.
• Flow meter thường xuyên mất tín hiệu.
• Sai số vượt yêu cầu sau khi đã kiểm tra và hiệu chuẩn.
• Thiết bị không tương thích với điều kiện công nghệ mới.

3. Có nên thay toàn bộ flow meter hay chỉ thay một bộ phận?

Đây là câu hỏi quan trọng về chi phí và kỹ thuật.

Một hệ thống flow meter điện từ thường gồm:

Sensor + Transmitter + Cable + nguồn + tín hiệu + hệ thống điều khiển.

Tùy trường hợp có thể:

• Thay toàn bộ flow meter.
• Thay transmitter.
• Thay sensor.
• Thay cable.
• Thay terminal.
• Sửa board.
• Vệ sinh điện cực.
• Hiệu chuẩn lại.

3.1. Khi nên thay toàn bộ

Nên cân nhắc thay toàn bộ khi sensor và transmitter đều đã xuống cấp hoặc không còn tương thích.

3.2. Khi chỉ cần thay transmitter

Nếu sensor còn tốt và transmitter hỏng, có thể thay transmitter tương thích.

Tuy nhiên cần đảm bảo:

• Sensor factor.
• Model.
• Cable.
• Coil.
• Electrode.
• Configuration.

3.3. Khi chỉ cần thay sensor

Nếu transmitter còn tốt nhưng sensor hư, có thể xem xét thay sensor.

Tuy nhiên cần kiểm tra khả năng tương thích giữa sensor và transmitter.

4. Nguyên nhân phổ biến khiến phải thay đồng hồ lưu lượng điện từ

4.1. Sensor bị hư

Sensor có thể bị ảnh hưởng bởi:

• Ăn mòn.
• Hóa chất.
• Áp suất.
• Nhiệt độ.
• Rung.
• Tác động cơ học.
• Liner hỏng.

4.2. Transmitter bị lỗi

Transmitter có thể gặp:

• Mất hiển thị.
• Không cấp excitation.
• Lỗi board.
• Lỗi output.
• Lỗi communication.
• Lỗi bộ nhớ.

4.3. Thiết bị đo sai

Nếu sau khi kiểm tra:

• Lắp đặt đúng.
• Đường ống đầy.
• Điện cực sạch.
• Grounding tốt.
• Cấu hình đúng.
• Tín hiệu ổn định.

nhưng kết quả vẫn không đáp ứng yêu cầu, có thể cần đánh giá thay thế.

5. Trước khi thay đồng hồ lưu lượng điện từ cần khảo sát gì?

Không nên đặt mua flow meter chỉ dựa trên DN.

Cần thu thập tối thiểu:

Hạng mục	Thông tin cần xác định
DN	Kích thước đường ống
Flow min	Lưu lượng nhỏ nhất
Flow normal	Lưu lượng bình thường
Flow max	Lưu lượng lớn nhất
Fluid	Môi chất
Conductivity	Độ dẫn điện
Temperature	Nhiệt độ
Pressure	Áp suất
Liner	Vật liệu liner
Electrode	Vật liệu điện cực
Connection	Kiểu kết nối
Power	Nguồn cấp
Output	4 đến 20 mA, Pulse
Communication	RS485/Modbus
Display	Có hoặc không
Installation	Compact/Remote

6. Kiểm tra DN trước khi thay

DN là một trong những thông tin đầu tiên cần xác định.

Ví dụ:

• DN25.
• DN40.
• DN50.
• DN65.
• DN80.
• DN100.
• DN150.
• DN200.
• DN300.

Tuy nhiên, cần nhớ:

DN đường ống không phải yếu tố duy nhất quyết định lựa chọn flow meter.

Phải kết hợp DN với lưu lượng.

7. Kiểm tra kiểu kết nối

Các kiểu phổ biến:

• Wafer.
• Flanged.
• Threaded trong một số model.
• Tri-clamp trong một số ứng dụng.

Đối với đường ống công nghiệp, kết nối mặt bích rất phổ biến.

Khi thay thế cần kiểm tra:

• Tiêu chuẩn mặt bích.
• Kích thước.
• PCD.
• Số lỗ.
• Đường kính lỗ.
• Rating.
• Chiều dài face-to-face.

8. Kiểm tra chiều dài lắp đặt

Một trong những vấn đề thường gặp khi thay flow meter là:

Đồng hồ mới không vừa khoảng cách giữa hai mặt bích.

Ví dụ flow meter cũ có chiều dài:

200 mm

nhưng flow meter mới:

250 mm

Khi đó có thể phải:

• Cắt ống.
• Thêm đoạn ống.
• Điều chỉnh mặt bích.

Điều này làm tăng thời gian dừng hệ thống.

Vì vậy cần đo face-to-face trước khi đặt thiết bị.

9. Kiểm tra tiêu chuẩn mặt bích

Không nên chỉ ghi:

DN100

mà cần xác định đầy đủ:

• DN100 PN16.
• DN100 JIS 10K.
• DN100 ANSI 150LB.
• Hoặc tiêu chuẩn khác.

Nếu mặt bích không tương thích, thiết bị không thể lắp trực tiếp.

10. Kiểm tra vật liệu điện cực

Vật liệu điện cực phải phù hợp với môi chất.

Các vật liệu có thể gặp:

• Stainless Steel.
• Hastelloy.
• Titanium.
• Tantalum.
• Platinum.

Lựa chọn phụ thuộc vào:

• Thành phần hóa chất.
• Nồng độ.
• pH.
• Nhiệt độ.
• Tính ăn mòn.

Không nên chọn điện cực chỉ dựa trên giá thành.

11. Kiểm tra vật liệu liner

Liner nằm giữa môi chất và thân sensor.

Một số vật liệu thường gặp:

• PTFE.
• PFA.
• Rubber.
• EPDM.
• Neoprene.
• Hard rubber.

Việc lựa chọn phải dựa trên môi chất và điều kiện nhiệt độ, áp suất.

12. Kiểm tra độ dẫn điện của môi chất

Đồng hồ điện từ yêu cầu môi chất có khả năng dẫn điện phù hợp.

Trước khi thay cần xác định:

Độ dẫn điện thực tế của chất lỏng.

Điều này đặc biệt quan trọng với:

• Nước RO.
• Nước DI.
• Nước tinh khiết.
• Dung môi.
• Một số hóa chất.

Nếu môi chất không đáp ứng yêu cầu, thay một flow meter điện từ khác không nhất thiết giải quyết được vấn đề.

13. Kiểm tra dải lưu lượng

Cần thu thập:

Qmin

Qnormal

Qmax

Ví dụ:

• Qmin = 10 m³/h.
• Qnormal = 50 m³/h.
• Qmax = 100 m³/h.

Dựa trên dữ liệu này để lựa chọn kích thước và range phù hợp.

14. Không nên chọn flow meter chỉ theo đường ống

Đây là sai lầm phổ biến.

Ví dụ:

Đường ống:

DN150

nhưng lưu lượng thực tế rất thấp.

Nếu chọn thiết bị theo DN150 mà không đánh giá vận tốc dòng chảy, phép đo ở vùng thấp có thể không đạt kỳ vọng.

Do đó cần thực hiện tính toán lựa chọn dựa trên lưu lượng.

15. Kiểm tra nguồn cấp

Flow meter có thể sử dụng các nguồn như:

• 24 VDC.
• 220 VAC.
• 110 VAC.
• Nguồn khác tùy model.

Khi thay thiết bị, nguồn mới phải phù hợp với hệ thống hiện tại.

Nếu flow meter cũ dùng:

24 VDC

nhưng thiết bị mới yêu cầu:

220 VAC

thì cần đánh giá lại hệ thống điện trước khi lắp.

16. Kiểm tra tín hiệu đầu ra

Các loại tín hiệu phổ biến:

Analog

4 đến 20 mA

Pulse

Dùng để truyền xung theo lưu lượng.

Communication

• RS485.
• Modbus RTU.
• Một số giao thức khác tùy thiết bị.

Khi thay thiết bị, phải đảm bảo hệ thống điều khiển nhận được tín hiệu tương thích.

17. Thay flow meter nhưng giữ nguyên PLC có được không?

Có thể, nếu flow meter mới có tín hiệu và cách scaling tương thích với hệ thống cũ.

Ví dụ:

Flow meter cũ:

4 mA = 0 m³/h

20 mA = 100 m³/h

Flow meter mới cũng được cấu hình tương tự.

Khi đó PLC có thể tiếp tục sử dụng scaling cũ.

Tuy nhiên vẫn cần kiểm tra thực tế sau thay thế.

18. Thay flow meter có cần thay PLC không?

Thông thường không.

PLC chỉ cần thay đổi nếu:

• Giao thức mới không tương thích.
• I/O không phù hợp.
• Số lượng tín hiệu thay đổi.
• Hệ thống điều khiển được nâng cấp.

Nếu chỉ thay một flow meter có cùng chuẩn tín hiệu, PLC thường có thể giữ nguyên.

19. Kiểm tra vị trí lắp đặt trước khi thay

Nếu flow meter cũ đặt sai vị trí, không nên đơn giản thay thiết bị mới vào đúng vị trí đó.

Cần đánh giá:

• Đoạn ống thẳng.
• Van.
• Co.
• Bơm.
• Điểm cao.
• Điểm thấp.
• Đầu xả.
• Khả năng tích khí.

Đây là cơ hội tốt để khắc phục lỗi thiết kế cũ.

20. Điều kiện đường ống khi thay flow meter

Trước khi tháo thiết bị, cần xác nhận:

• Đã dừng dòng chảy.
• Van đã đóng.
• Đã xả áp.
• Đường ống an toàn.
• Không còn hóa chất nguy hiểm.
• Đã thực hiện quy trình Lockout/Tagout nếu yêu cầu.

Đặc biệt với hệ thống hóa chất và nước thải, đây là bước bắt buộc về an toàn.

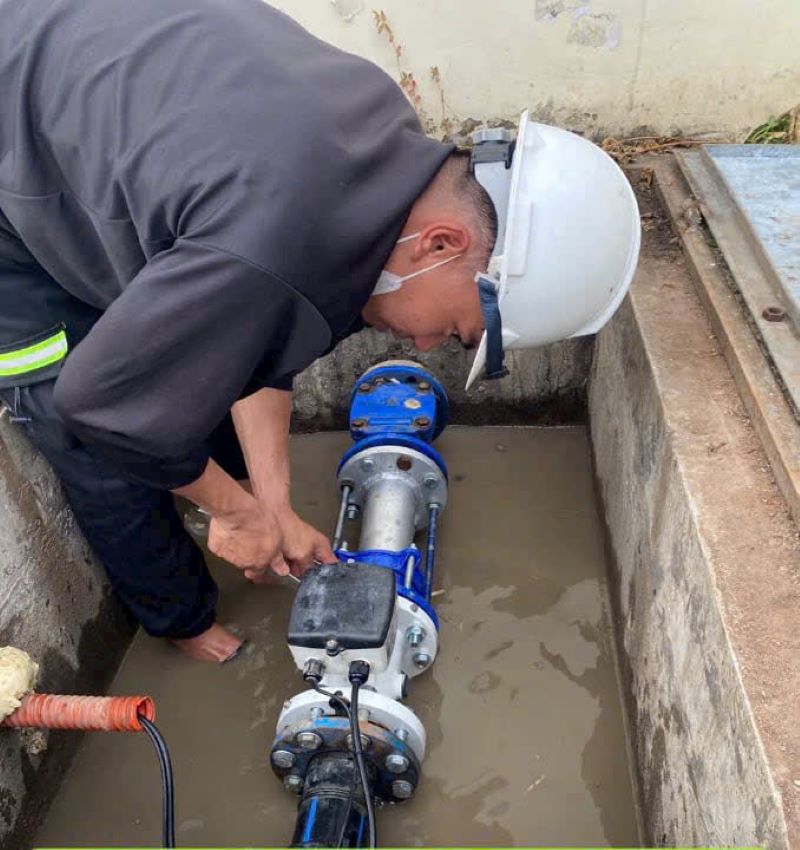

21. Quy trình thay thế đồng hồ lưu lượng điện từ

Bước 1: Khảo sát thiết bị cũ

Ghi lại:

• Hãng.
• Model.
• Serial.
• DN.
• Connection.
• Power.
• Output.
• Configuration.

Bước 2: Xác định nguyên nhân

Không thay nếu chỉ do cấu hình sai hoặc lỗi bên ngoài.

Bước 3: Chọn thiết bị mới

Đảm bảo tương thích kỹ thuật.

Bước 4: Kiểm tra hàng trước khi lắp

Kiểm tra:

• Model.
• DN.
• Mặt bích.
• Sensor.
• Transmitter.
• Cable.
• Accessories.

Bước 5: Dừng hệ thống

Thực hiện quy trình an toàn.

Bước 6: Cô lập đường ống

Đóng van và xả áp.

Bước 7: Tháo thiết bị cũ

Thực hiện đúng kỹ thuật.

Bước 8: Kiểm tra mặt bích

Kiểm tra:

• Mặt phẳng.
• Gioăng.
• Bulong.
• Khoảng cách.

Bước 9: Lắp sensor mới

Đảm bảo đúng chiều.

Bước 10: Đấu dây

Theo wiring diagram.

Bước 11: Cấp nguồn

Kiểm tra điện áp.

Bước 12: Cấu hình transmitter

Nhập đúng thông số.

Bước 13: Kiểm tra tín hiệu

Kiểm tra:

• Display.
• 4 đến 20 mA.
• Pulse.
• RS485.

Bước 14: Chạy thử

Theo dõi lưu lượng.

Bước 15: Nghiệm thu

Ghi nhận kết quả.

22. Kiểm tra mặt bích trước khi lắp

Cần kiểm tra:

• DN.
• PCD.
• Số lỗ.
• Đường kính lỗ.
• Rating.
• Độ phẳng.
• Khoảng cách.

Không nên dùng lực để ép hai mặt bích nếu khoảng cách lắp đặt không phù hợp.

Điều này có thể gây ứng suất lên sensor.

23. Lắp gioăng khi thay flow meter

Gioăng phải:

• Đúng kích thước.
• Phù hợp môi chất.
• Phù hợp nhiệt độ.
• Không che điện cực.
• Được lắp đúng vị trí.

Với flow meter wafer, cần đặc biệt chú ý việc định tâm.

24. Lắp flow meter đúng chiều

Trên sensor thường có ký hiệu hoặc mũi tên chỉ hướng dòng.

Cần đảm bảo:

Chiều dòng thực tế = chiều được cấu hình trên thiết bị.

Nếu sai có thể dẫn đến:

• Flow âm.
• Totalizer không đúng.
• PLC xử lý sai.

25. Lắp đặt flow meter trên đường ống đứng

Đường ống đứng có thể phù hợp trong một số trường hợp nếu đảm bảo điều kiện dòng chảy và đầy ống.

Cần tránh vị trí:

• Có nguy cơ tạo khoảng khí.
• Đầu xả tự do.
• Áp suất không đủ.

26. Lắp flow meter trên đường ống ngang

Cần chú ý vị trí điện cực.

Tùy thiết kế sensor, vị trí thường được lựa chọn sao cho điện cực tiếp xúc tốt với chất lỏng và hạn chế ảnh hưởng của bọt khí hoặc cặn.

Cần tuân thủ hướng dẫn của nhà sản xuất.

27. Kiểm tra tiếp địa sau khi thay

Đây là bước không nên bỏ qua.

Sau khi thay sensor cần kiểm tra:

• Ground cable.
• Grounding ring nếu có.
• Shield.
• Điểm tiếp địa.

Đặc biệt đối với đường ống không dẫn điện hoặc có lớp lót cách điện, giải pháp grounding cần được thiết kế phù hợp.

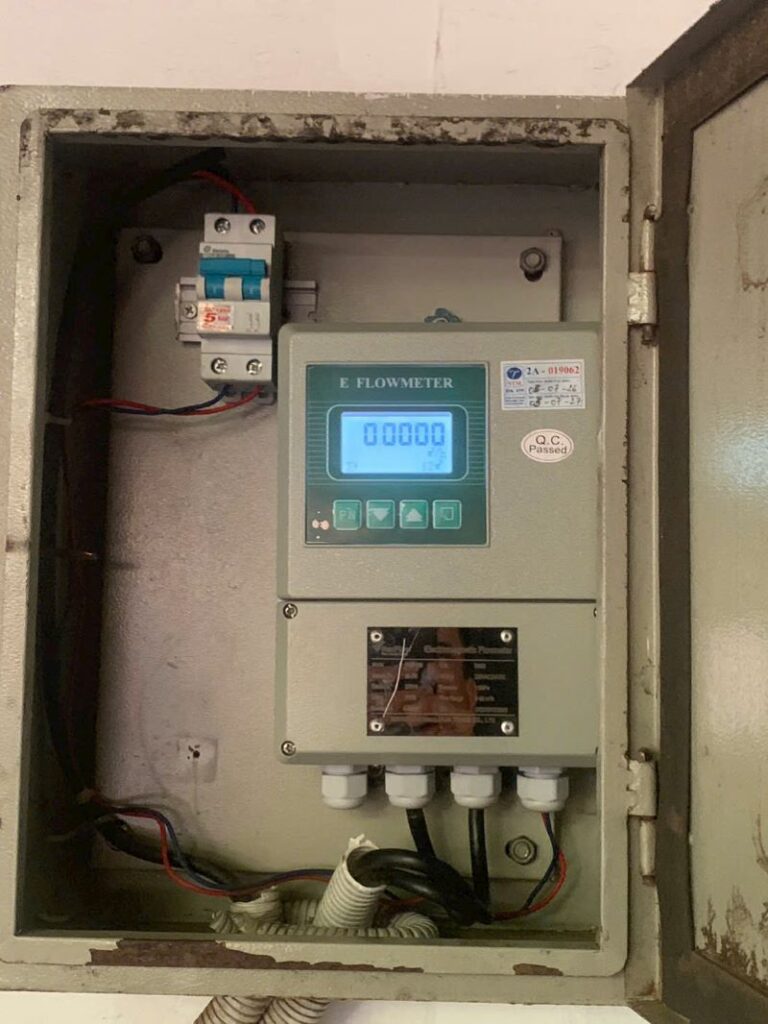

28. Cấu hình transmitter sau khi thay

Các thông số quan trọng gồm:

Thông số	Nội dung
DN	Kích thước sensor
Unit	Đơn vị
Range	Dải đo
Direction	Chiều dòng
Sensor factor	Hệ số sensor
Damping	Làm ổn định
Low flow	Ngưỡng thấp
Totalizer	Tổng lưu lượng
4 đến 20 mA	Analog
Pulse	Xung
RS485	Communication

Không nên sao chép toàn bộ cấu hình từ thiết bị cũ nếu thiết bị mới có cấu trúc tham số khác.

29. Thay flow meter có cần hiệu chuẩn không?

Không phải mọi trường hợp đều bắt buộc giống nhau.

Tuy nhiên sau khi thay nên:

• Kiểm tra zero.
• Kiểm tra flow.
• Kiểm tra output.
• Kiểm tra totalizer.
• Xác minh với hệ thống tham chiếu.

Đối với điểm đo quan trọng, có yêu cầu quản lý đo lường hoặc yêu cầu nghiệm thu, nên thực hiện hiệu chuẩn/xác minh theo quy trình áp dụng.

30. Kiểm tra zero sau khi thay

Zero cần được kiểm tra trong điều kiện phù hợp.

Thông thường cần đảm bảo:

• Dòng chảy thực sự bằng 0.
• Đường ống đầy nếu quy trình yêu cầu.
• Không có nhiễu.
• Sensor được lắp đúng.

Không nên thực hiện zero calibration trong khi chất lỏng vẫn đang chảy.

31. Kiểm tra tín hiệu 4 đến 20 mA

Sau khi thay cần kiểm tra:

4 mA

12 mA

20 mA

hoặc các điểm phù hợp để xác nhận scaling.

Ví dụ:

Flow	Tín hiệu
0 m³/h	4 mA
50 m³/h	12 mA
100 m³/h	20 mA

Đây là ví dụ minh họa. Cấu hình thực tế phải căn cứ vào range của hệ thống.

32. Kiểm tra tín hiệu về PLC

So sánh:

Flow meter display

với:

PLC

và nếu có:

SCADA

Nếu cả ba giá trị phù hợp trong điều kiện ổn định, khả năng hệ thống tín hiệu hoạt động tốt sẽ cao hơn.

33. Kiểm tra Modbus sau khi thay

Nếu sử dụng RS485/Modbus, cần kiểm tra:

• Slave ID.
• Baud rate.
• Parity.
• Stop bit.
• Register.
• Data type.
• Scaling.

Đặc biệt nếu thay flow meter khác hãng, địa chỉ register có thể hoàn toàn khác.

Không thể mặc định PLC cũ đọc được dữ liệu mới.

34. Kiểm tra totalizer sau khi thay

Cần xác định:

• Totalizer có reset không?
• Có cần nhập lại tổng cũ không?
• Đơn vị tổng là gì?
• PLC có tổng hợp riêng không?

Nếu số liệu totalizer phục vụ quản lý sản xuất hoặc báo cáo, cần lập biên bản thời điểm thay.

35. Thay đồng hồ lưu lượng điện từ trong hệ thống nước sạch

Cần quan tâm:

• Độ dẫn điện.
• Áp suất.
• Bọt khí.
• Đường ống đầy.
• Vị trí lắp.
• Nguồn.
• Tín hiệu.

Đặc biệt trong hệ thống cấp nước lớn, cần tính toán kỹ lưu lượng tối thiểu và tối đa.

36. Thay đồng hồ điện từ trong hệ thống nước thải

Đây là ứng dụng phổ biến.

Cần ưu tiên:

• Vật liệu liner.
• Vật liệu điện cực.
• Khả năng chống ăn mòn.
• Khả năng xử lý môi trường có cặn.
• Vị trí sensor.
• Khả năng vệ sinh.

Nếu nước thải có nhiều cặn, cần xem xét thiết kế để hạn chế tích tụ tại sensor.

37. Thay flow meter trong hệ thống hóa chất

Cần kiểm tra:

• Tính tương thích hóa học.
• Nồng độ.
• Nhiệt độ.
• Áp suất.
• Vật liệu điện cực.
• Liner.

Không nên thay thiết bị chỉ dựa vào thông số DN.

38. Thay flow meter trong hệ thống RO

Cần đặc biệt kiểm tra độ dẫn điện.

Nếu nước có độ dẫn điện rất thấp, cần xác nhận flow meter điện từ mới có thể hoạt động trong điều kiện đó.

Nếu không, có thể cần xem xét công nghệ đo khác.

39. Thay flow meter compact và remote

Compact

Transmitter gắn trực tiếp trên sensor.

Ưu điểm:

• Gọn.
• Dễ lắp.
• Ít dây.

Phù hợp khi:

• Vị trí dễ quan sát.
• Nhiệt độ phù hợp.
• Không có rung động quá lớn.

Remote

Transmitter đặt tách khỏi sensor.

Phù hợp khi:

• Sensor nằm dưới hố.
• Vị trí khó quan sát.
• Nhiệt độ cao.
• Cần đưa display về tủ.

Khi thay remote cần kiểm tra chiều dài cable và khả năng tương thích giữa sensor và transmitter.

40. Những lỗi thường gặp sau khi thay flow meter

Flow = 0

Có thể do:

• Chưa cấp nguồn.
• Ống rỗng.
• Đấu dây sai.
• Cấu hình sai.
• Sensor factor sai.

Flow âm

Kiểm tra:

• Chiều dòng.
• Configuration.

Flow dao động

Kiểm tra:

• Bọt khí.
• Grounding.
• Nhiễu.
• Dòng chảy.

PLC không nhận tín hiệu

Kiểm tra:

• 4 đến 20 mA.
• Wiring.
• Scaling.

Modbus không kết nối

Kiểm tra:

• A/B.
• Address.
• Baud rate.
• Register.

41. Checklist trước khi thay

Hạng mục	Đã kiểm tra
Xác định nguyên nhân	☐
Model cũ	☐
DN	☐
Connection	☐
Face-to-face	☐
PN/ANSI/JIS	☐
Flow min	☐
Flow max	☐
Fluid	☐
Conductivity	☐
Temperature	☐
Pressure	☐
Electrode	☐
Liner	☐
Power	☐
Output	☐
Communication	☐

42. Checklist trong quá trình lắp

• [ ] Đường ống đã cô lập.
• [ ] Đã xả áp.
• [ ] Thiết bị cũ đã tháo.
• [ ] Mặt bích sạch.
• [ ] Gioăng đúng.
• [ ] Sensor đúng chiều.
• [ ] Không gây ứng suất lên sensor.
• [ ] Bulong siết phù hợp.
• [ ] Cable đấu đúng.
• [ ] Grounding đúng.
• [ ] Transmitter cấu hình đúng.

43. Checklist sau khi thay

• [ ] Display hoạt động.
• [ ] Không có alarm.
• [ ] Đường ống đầy.
• [ ] Flow ổn định.
• [ ] 4 đến 20 mA đúng.
• [ ] Pulse đúng.
• [ ] Modbus hoạt động.
• [ ] PLC nhận đúng.
• [ ] SCADA hiển thị đúng.
• [ ] Totalizer đúng.
• [ ] Đã ghi nhận thông số mới.
• [ ] Đã lập biên bản.

44. Bảng thông tin bàn giao sau thay thế

Nội dung	Trước thay	Sau thay
Hãng
Model
Serial
DN
Liner
Electrode
Range
Power
Output
Communication
Totalizer
Vị trí

45. Những sai lầm cần tránh khi thay flow meter

Chỉ kiểm tra DN

DN chưa đủ để lựa chọn.

Không kiểm tra face-to-face

Có thể không lắp vừa.

Không kiểm tra mặt bích

Có thể sai tiêu chuẩn.

Không kiểm tra độ dẫn điện

Đặc biệt nguy hiểm với nước RO hoặc môi chất đặc biệt.

Không lưu cấu hình cũ

Khó khôi phục khi cần.

Không kiểm tra PLC

Có thể flow meter mới đúng nhưng PLC hiển thị sai.

Không kiểm tra grounding

Có thể gây dao động tín hiệu.

Không kiểm tra bọt khí

Có thể tiếp tục gặp sai số sau thay thế.

Không nghiệm thu

Thiết bị mới chưa chắc đã hoạt động đúng.

46. Thay flow meter có cần dừng nhà máy không?

Tùy vị trí lắp đặt và thiết kế bypass.

Nếu hệ thống có:

• Bypass.
• Van cô lập.
• Tuyến dự phòng.

có thể giảm thời gian dừng hệ thống.

Nếu không có bypass, việc thay sensor trên đường ống đang vận hành có thể không khả thi hoặc không an toàn tùy điều kiện.

Không nên tháo flow meter khi đường ống vẫn còn áp suất hoặc chứa môi chất nguy hiểm.

47. Có thể thay flow meter khi đường ống đang có nước không?

Không nên tháo sensor khỏi đường ống đang có áp lực chỉ vì “đó là nước”.

Nước có thể:

• Áp suất cao.
• Nhiệt độ cao.
• Nhiễm hóa chất.
• Có nguy cơ gây ngập.
• Gây chấn thương.

Phải thực hiện quy trình cô lập và xả áp phù hợp.

48. Thay flow meter cũ bằng flow meter khác hãng có được không?

Có thể trong nhiều trường hợp.

Nhưng cần kiểm tra:

• DN.
• Connection.
• Face-to-face.
• Pressure rating.
• Flow range.
• Liner.
• Electrode.
• Power.
• Output.
• Communication.
• Installation requirements.

Đặc biệt cần lưu ý rằng cấu hình và register Modbus của hai hãng có thể khác nhau.

49. Khi nào nên thay sang công nghệ đo khác?

Không phải lúc nào cũng nên tiếp tục sử dụng flow meter điện từ.

Có thể xem xét công nghệ khác khi môi chất:

• Không đủ độ dẫn điện.
• Là khí.
• Là hơi.
• Có đặc tính không phù hợp.

Tùy ứng dụng có thể xem xét:

• Ultrasonic.
• Vortex.
• Coriolis.
• Turbine.
• Oval gear.

Việc lựa chọn phải dựa trên đặc tính chất lỏng và yêu cầu đo.

50. Chi phí thay thế đồng hồ lưu lượng điện từ phụ thuộc vào những gì?

Chi phí không chỉ bao gồm giá flow meter.

Có thể bao gồm:

• Thiết bị.
• Cable.
• Gioăng.
• Phụ kiện.
• Mặt bích.
• Nhân công.
• Tháo lắp.
• Cắt ống.
• Hàn.
• Cấu hình.
• Commissioning.
• Hiệu chuẩn.
• Dừng hệ thống.

Nếu thiết bị mới có cùng kích thước và face-to-face với thiết bị cũ, chi phí lắp đặt thường thuận lợi hơn.

51. Cách tối ưu chi phí khi thay flow meter

Giữ nguyên kích thước phù hợp

Hạn chế sửa đường ống.

Tận dụng tín hiệu hiện có

Nếu hệ thống đang dùng 4 đến 20 mA, thiết bị mới có cùng output sẽ giảm công việc PLC.

Kiểm tra sensor trước khi thay toàn bộ

Có thể chỉ cần thay transmitter.

Chuẩn bị cấu hình trước

Giảm thời gian dừng máy.

Kiểm tra thiết bị trước khi đưa onsite

Hạn chế lỗi do sai model.

52. Hồ sơ kỹ thuật nên có khi thay thế

Một bộ hồ sơ tốt nên gồm:

• Datasheet.
• Catalogue.
• Manual.
• Wiring diagram.
• Certificate nếu có.
• Calibration certificate nếu yêu cầu.
• Biên bản tháo thiết bị cũ.
• Biên bản lắp thiết bị mới.
• Configuration sheet.
• Test report.
• Commissioning report.

53. Vì sao cần ghi lại cấu hình trước khi thay?

Trước khi tháo thiết bị, nên chụp hoặc ghi:

• Range.
• Unit.
• Direction.
• Totalizer.
• Pulse.
• 4 đến 20 mA.
• Damping.
• Communication.
• Alarm.
• Sensor factor.

Điều này đặc biệt quan trọng nếu thiết bị cũ vẫn còn truy cập được menu.

54. Quy trình nghiệm thu chuyên nghiệp

Giai đoạn 1: Kiểm tra cơ khí

• Đúng DN.
• Đúng connection.
• Không rò rỉ.

Giai đoạn 2: Kiểm tra điện

• Nguồn.
• Grounding.
• Wiring.

Giai đoạn 3: Kiểm tra cấu hình

• Range.
• Unit.
• Direction.

Giai đoạn 4: Kiểm tra tín hiệu

• 4 đến 20 mA.
• Pulse.
• Modbus.

Giai đoạn 5: Kiểm tra công nghệ

• Flow.
• Pressure.
• Temperature.
• Độ ổn định.

Giai đoạn 6: Xác minh đo lường

So sánh với nguồn tham chiếu phù hợp nếu yêu cầu.

55. FAQ về thay thế đồng hồ lưu lượng điện từ

Khi nào cần thay đồng hồ lưu lượng điện từ?

Khi thiết bị hư hỏng không thể sửa hiệu quả, không còn linh kiện, không phù hợp với môi chất hoặc không đáp ứng yêu cầu đo sau khi đã kiểm tra và xử lý các nguyên nhân bên ngoài.

Thay flow meter có cần thay cả sensor và transmitter không?

Không nhất thiết. Có thể chỉ thay sensor hoặc transmitter nếu hai bộ phận còn lại tương thích và hoạt động tốt.

Có thể thay flow meter khác hãng không?

Có thể nếu đảm bảo tương thích về cơ khí, điện, đo lường và điều khiển.

DN đường ống có phải DN của flow meter không?

Không nên mặc định. Cần lựa chọn dựa trên DN kết nối và đặc biệt là dải lưu lượng thực tế.

Thay flow meter có cần sửa đường ống không?

Có thể có hoặc không. Nếu face-to-face và connection tương thích với thiết bị cũ thì thường thuận lợi hơn.

Thay flow meter có cần thay PLC không?

Thông thường không nếu thiết bị mới sử dụng tín hiệu tương thích với hệ thống hiện tại.

Sau khi thay flow meter có cần hiệu chuẩn không?

Nên xác minh phép đo sau khi thay. Với các ứng dụng quan trọng hoặc có yêu cầu quản lý đo lường, cần thực hiện hiệu chuẩn theo quy trình áp dụng.

Có thể thay flow meter khi đường ống đang có áp lực không?

Không nên tháo sensor khi đường ống đang chịu áp lực nếu thiết bị và hệ thống không được thiết kế đặc biệt cho thao tác đó. Cần cô lập và xả áp theo quy trình an toàn.

Tại sao thay flow meter mới nhưng vẫn đo sai?

Có thể nguyên nhân nằm ở vị trí lắp đặt, đường ống không đầy, bọt khí, grounding, cấu hình, tín hiệu hoặc đặc tính chất lỏng.

Thay transmitter có cần nhập lại thông số sensor không?

Có. Cần kiểm tra và nhập chính xác các thông số cần thiết theo tài liệu của nhà sản xuất và sensor đang sử dụng.

Có nên giữ lại flow meter cũ?

Nên giữ lại trong thời gian phù hợp để phục vụ đối chiếu, phân tích nguyên nhân hoặc sửa chữa nếu cần, đặc biệt đối với hệ thống quan trọng.

56. Kết luận

Thay thế đồng hồ lưu lượng điện từ là một công việc kỹ thuật cần được chuẩn bị kỹ từ khâu khảo sát đến nghiệm thu.

Một thiết bị thay thế phù hợp không chỉ cần:

Đúng DN

mà còn phải:

Đúng lưu lượng → đúng môi chất → đúng vật liệu → đúng kết nối → đúng nguồn → đúng tín hiệu → đúng cấu hình → đúng vị trí lắp đặt.

Trước khi thay, kỹ sư nên thu thập đầy đủ thông tin về:

• Lưu lượng min, normal, max.
• DN.
• Connection.
• Face-to-face.
• Pressure.
• Temperature.
• Conductivity.
• Electrode.
• Liner.
• Power.
• Output.
• Communication.
• PLC/DCS/SCADA.

Sau khi lắp đặt cần thực hiện:

Kiểm tra cơ khí → kiểm tra điện → cấu hình → kiểm tra tín hiệu → chạy thử → kiểm tra lưu lượng → xác minh → nghiệm thu.

Đặc biệt trong các hệ thống cấp nước, xử lý nước thải, nhà máy sản xuất và khu công nghiệp, việc thay flow meter nên được thực hiện theo checklist và có hồ sơ cấu hình trước và sau khi thay. Điều này giúp hạn chế thời gian dừng hệ thống, tránh sai số sau lắp đặt và đảm bảo thiết bị mới có thể tích hợp ổn định vào hệ thống điều khiển hiện hữu.

THÔNG TIN LIÊN HỆ

Hotline/zalo: 0976.677.684 (Thu Hà)
Email: thuha@vltco.vn hoặc thuhagl2901@gmail.com
Website: thietbidoluuluong.com
