Hướng dẫn hiệu chuẩn đồng hồ đo lưu lượng đúng kỹ thuật

1. Tổng quan về hiệu chuẩn đồng hồ đo lưu lượng

Đồng hồ đo lưu lượng là thiết bị được sử dụng để đo thể tích hoặc khối lượng chất lưu đi qua đường ống trong một khoảng thời gian nhất định. Thiết bị được ứng dụng rộng rãi trong hệ thống cấp nước, xử lý nước thải, sản xuất thực phẩm, hóa chất, dầu khí, hệ thống hơi và các dây chuyền tự động hóa công nghiệp.

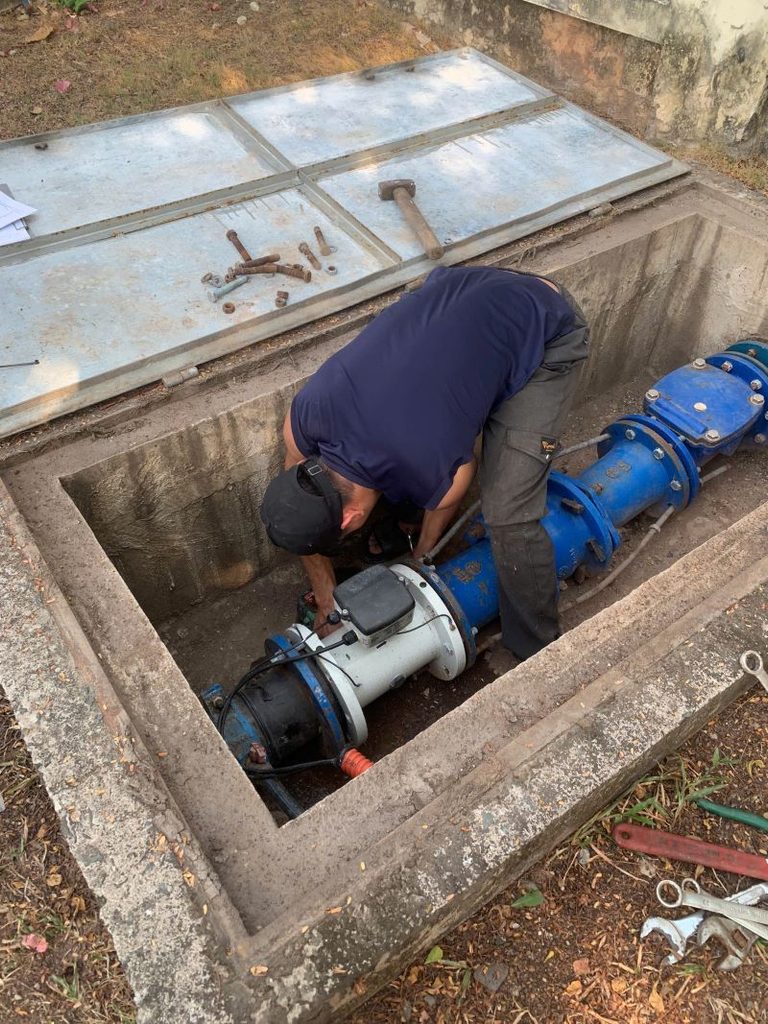

*Hướng dẫn hiệu chuẩn đồng hồ đo lưu lượng đúng kỹ thuật*

Trong quá trình vận hành, độ chính xác của đồng hồ có thể bị ảnh hưởng bởi điều kiện lắp đặt, tính chất lưu chất, nhiệt độ, áp suất, rung động, tình trạng cảm biến và các thông số cấu hình. Vì vậy, hiệu chuẩn đồng hồ đo lưu lượng là công việc cần thiết để đánh giá tình trạng đo lường và xác định sai số thực tế của thiết bị.

Việc hiệu chuẩn không chỉ giúp doanh nghiệp kiểm tra độ chính xác của số liệu mà còn hỗ trợ phát hiện các vấn đề liên quan đến hệ thống đo, hạn chế sai lệch trong quản lý nguyên liệu, kiểm soát sản xuất và giám sát lượng nước tiêu thụ.

1.1. Hiệu chuẩn đồng hồ đo lưu lượng là gì?

Hiệu chuẩn đồng hồ đo lưu lượng là quá trình xác định mối quan hệ giữa giá trị đo của đồng hồ cần hiệu chuẩn và giá trị của chuẩn đo lường trong những điều kiện xác định.

Trong quá trình này, kỹ thuật viên sẽ tạo ra một hoặc nhiều điểm lưu lượng xác định, ghi nhận giá trị của đồng hồ cần kiểm tra và đối chiếu với hệ thống chuẩn phù hợp. Kết quả cho biết độ lệch giữa giá trị chỉ thị của đồng hồ và giá trị tham chiếu.

Ví dụ:

Một đồng hồ đo lưu lượng nước hiển thị 10 m³/h. Trong cùng điều kiện đo, hệ thống chuẩn xác định lưu lượng thực tế là 9,8 m³/h.

Sai lệch giữa hai giá trị là:

Sai lệch = Giá trị đồng hồ − Giá trị chuẩn

Sai lệch = 10 − 9,8 = 0,2 m³/h

Sai số tương đối so với giá trị chuẩn được tính như sau:

Sai số tương đối (%) = [(Giá trị đồng hồ − Giá trị chuẩn) / Giá trị chuẩn] × 100%

Thay số:

Sai số tương đối = [(10 − 9,8) / 9,8] × 100% ≈ 2,04%

Như vậy, đồng hồ đang chỉ thị cao hơn giá trị chuẩn khoảng 2,04%.

Đây là ví dụ minh họa cách tính sai số. Việc đánh giá đồng hồ có đạt yêu cầu hay không cần căn cứ vào cấp chính xác, giới hạn sai số cho phép, độ không đảm bảo đo, điều kiện hiệu chuẩn và yêu cầu của ứng dụng thực tế.

1.2. Phân biệt hiệu chuẩn, kiểm định và điều chỉnh đồng hồ lưu lượng

Trong thực tế, ba khái niệm này thường bị nhầm lẫn với nhau. Tuy nhiên, chúng có mục đích và phạm vi khác nhau.

Nội dung	Hiệu chuẩn	Kiểm định	Điều chỉnh
Mục đích	Xác định quan hệ giữa giá trị đo và giá trị chuẩn	Đánh giá phương tiện đo theo yêu cầu pháp lý, kỹ thuật áp dụng	Thay đổi thông số hoặc đặc tính thiết bị để giảm sai lệch
Kết quả	Cung cấp thông tin về sai số và độ không đảm bảo đo khi áp dụng	Kết luận đạt hoặc không đạt theo quy định kiểm định tương ứng	Thay đổi trạng thái hoặc kết quả đo của thiết bị
Có bắt buộc trong mọi ứng dụng không?	Tùy yêu cầu quản lý đo lường và vận hành	Tùy loại phương tiện đo, mục đích sử dụng và quy định pháp luật	Chỉ thực hiện khi cần và có căn cứ kỹ thuật
Có làm thay đổi thiết bị không?	Thông thường không	Không nhất thiết	Có thể có

Lưu ý: Hiệu chuẩn không đồng nghĩa với việc điều chỉnh đồng hồ. Sau khi hiệu chuẩn, nếu phát hiện sai số vượt giới hạn yêu cầu, kỹ thuật viên cần xác định nguyên nhân trước khi quyết định điều chỉnh, sửa chữa hoặc thay thế thiết bị.

Đối với các ứng dụng liên quan đến mua bán, thanh toán, giao nhận hoặc các mục đích thuộc phạm vi quản lý đo lường pháp lý, doanh nghiệp cần xác định rõ yêu cầu kiểm định áp dụng. Không nên mặc định rằng giấy chứng nhận hiệu chuẩn có thể thay thế giấy chứng nhận kiểm định.

1.3. Khi nào cần hiệu chuẩn đồng hồ đo lưu lượng?

Doanh nghiệp nên xem xét hiệu chuẩn đồng hồ đo lưu lượng trong các trường hợp sau:

Đồng hồ được đưa vào sử dụng lần đầu và cần xác nhận đặc tính đo lường.
Thiết bị đã vận hành trong thời gian dài.
Giá trị hiển thị có dấu hiệu sai lệch so với lượng lưu chất thực tế.
Số liệu trên đồng hồ khác biệt đáng kể so với hệ thống đo đối chứng.
Đồng hồ vừa được sửa chữa hoặc thay thế bộ phận ảnh hưởng đến phép đo.
Thiết bị được di chuyển sang vị trí lắp đặt mới.
Nhà máy cần đánh giá độ tin cậy của dữ liệu phục vụ kiểm soát sản xuất.
Có yêu cầu về hồ sơ đo lường, hệ thống quản lý chất lượng hoặc hợp đồng.
Đồng hồ được sử dụng để theo dõi lượng nước cấp, nước thải, hóa chất hoặc nguyên liệu sản xuất.

Tần suất hiệu chuẩn nên được xác định theo khuyến cáo của nhà sản xuất, mức độ quan trọng của phép đo, điều kiện làm việc, lịch sử sai số và yêu cầu quản lý của doanh nghiệp. Không có một chu kỳ duy nhất phù hợp với tất cả các loại đồng hồ.

2. Vì sao cần hiệu chuẩn đồng hồ đo lưu lượng định kỳ?

2.1. Đảm bảo độ tin cậy của dữ liệu lưu lượng

Trong các nhà máy, số liệu lưu lượng thường được sử dụng để tính toán lượng nguyên liệu tiêu thụ, kiểm soát tỷ lệ pha trộn, đánh giá hiệu suất thiết bị và theo dõi tình trạng hoạt động của dây chuyền.

Nếu đồng hồ đo sai, dữ liệu thu thập được có thể không phản ánh đúng lưu lượng thực tế. Điều này ảnh hưởng đến việc lập báo cáo, cân bằng nguyên liệu và đánh giá hiệu quả vận hành.

Hiệu chuẩn giúp doanh nghiệp xác định mức sai lệch của thiết bị, từ đó có cơ sở đánh giá độ tin cậy của dữ liệu.

2.2. Hạn chế thất thoát nguyên liệu và chi phí vận hành

Trong hệ thống định lượng hóa chất, pha trộn nguyên liệu hoặc cấp nhiên liệu, sai số của đồng hồ có thể dẫn đến việc cấp thiếu hoặc cấp thừa lưu chất.

Ví dụ, nếu đồng hồ đo lưu lượng hóa chất hiển thị thấp hơn thực tế, hệ thống điều khiển có thể tăng lượng châm để đạt giá trị cài đặt. Điều này làm thay đổi lượng hóa chất tiêu thụ và có thể ảnh hưởng đến chất lượng quy trình.

Đối với đồng hồ dùng trong hệ thống cấp nước hoặc giám sát nước thải, sai số cũng có thể ảnh hưởng đến công tác thống kê và đánh giá hiệu suất hệ thống.

2.3. Phát hiện sớm dấu hiệu suy giảm đặc tính đo lường

Một đồng hồ vẫn có màn hình hiển thị và tín hiệu đầu ra bình thường chưa chắc đã đo chính xác.

Một số nguyên nhân có thể làm thay đổi kết quả đo gồm:

Điện cực của đồng hồ điện từ bị bám cặn hoặc phủ lớp cách điện.
Cánh turbine bị mài mòn, kẹt hoặc tích tụ tạp chất.
Cảm biến siêu âm bị lắp sai vị trí hoặc điều kiện truyền âm thay đổi.
Cảm biến vortex chịu ảnh hưởng của rung động hoặc chế độ dòng chảy không phù hợp.
Đồng hồ Coriolis có độ lệch điểm không hoặc bị ảnh hưởng bởi điều kiện lắp đặt.
Bộ chuyển đổi được cài đặt sai đường kính, đơn vị hoặc hệ số đo.
Tín hiệu truyền về PLC bị sai lệch do cấu hình hoặc đấu nối.

Hiệu chuẩn kết hợp với kiểm tra kỹ thuật giúp phân biệt sai số đo lường với các vấn đề phát sinh từ hệ thống lắp đặt và truyền tín hiệu.

2.4. Đáp ứng yêu cầu quản lý chất lượng

Trong các hệ thống quản lý chất lượng, việc kiểm soát thiết bị đo có thể là một phần của quy trình đảm bảo chất lượng sản phẩm.

Hồ sơ hiệu chuẩn giúp doanh nghiệp theo dõi lịch sử đo lường, xác định xu hướng sai số và lập kế hoạch bảo trì hoặc thay thế thiết bị.

Đối với những phép đo quan trọng, doanh nghiệp cần xác định yêu cầu về năng lực của đơn vị thực hiện, tính liên kết chuẩn đo lường và độ không đảm bảo đo phù hợp với mục đích sử dụng.

3. Các loại đồng hồ đo lưu lượng cần hiệu chuẩn

Phương pháp hiệu chuẩn phụ thuộc vào nguyên lý đo, loại lưu chất, dải lưu lượng và cấu tạo thiết bị.

3.1. Hiệu chuẩn đồng hồ đo lưu lượng điện từ

Đồng hồ đo lưu lượng điện từ hoạt động dựa trên nguyên lý cảm ứng điện từ. Thiết bị thường được sử dụng để đo nước sạch, nước thải, dung dịch dẫn điện và một số loại hóa chất phù hợp với vật liệu cấu tạo.

Các yếu tố cần kiểm tra gồm:

Tình trạng điện cực và lớp lót.
Cấu hình đường kính danh nghĩa.
Dải đo và đơn vị lưu lượng.
Hệ số hiệu chuẩn hoặc thông số cấu hình theo nhà sản xuất.
Tình trạng tiếp địa và liên kết đẳng thế.
Khả năng duy trì trạng thái ống đầy.
Độ ổn định của tín hiệu đầu ra.
Sai số tại các điểm lưu lượng kiểm tra.

Với đồng hồ điện từ, việc xác nhận độ chính xác cần được thực hiện bằng phương pháp phù hợp với thiết bị và điều kiện thử nghiệm. Chỉ kiểm tra tín hiệu 4–20 mA hoặc so sánh màn hình hiển thị không đủ để chứng minh toàn bộ phép đo đạt yêu cầu.

3.2. Hiệu chuẩn đồng hồ đo lưu lượng turbine

Đồng hồ turbine sử dụng bộ phận quay để xác định lưu lượng dựa trên tốc độ quay của rotor hoặc số xung phát ra từ cảm biến.

Các yếu tố có thể ảnh hưởng đến kết quả đo bao gồm:

Độ mài mòn của cánh turbine.
Tình trạng trục và ổ đỡ.
Tạp chất hoặc cặn bám.
Độ nhớt của lưu chất.
Dải lưu lượng vận hành.
Đặc tính dòng chảy trước và sau đồng hồ.
Hệ số K hoặc số xung trên một đơn vị thể tích.

Khi hiệu chuẩn, cần kiểm tra tại nhiều điểm lưu lượng trong phạm vi làm việc dự kiến. Với đồng hồ xuất tín hiệu xung, phải xác nhận chính xác hệ số xung và cấu hình bộ đếm.

3.3. Hiệu chuẩn đồng hồ lưu lượng siêu âm

Đồng hồ siêu âm đo lưu lượng bằng cách phân tích tín hiệu âm truyền qua lưu chất hoặc sử dụng phương pháp tương quan vận tốc phù hợp với nguyên lý thiết bị.

Đối với loại lắp ngoài đường ống, kết quả đo có thể chịu ảnh hưởng bởi:

Vật liệu và độ dày thành ống.
Đường kính ngoài và đường kính trong.
Lớp lót hoặc lớp phủ bên trong ống.
Vị trí và khoảng cách lắp đầu dò.
Bọt khí, chất rắn hoặc điều kiện dòng chảy.
Cấu hình đường truyền âm.
Chất lượng tiếp xúc giữa đầu dò và thành ống.

Khi kiểm tra bằng phương pháp đối chiếu tại hiện trường, cần đảm bảo hai phép đo được thực hiện trong điều kiện tương đương. Sai khác giữa hai đồng hồ có thể xuất phát từ vị trí đo, cấu hình hoặc điều kiện dòng chảy, không nhất thiết hoàn toàn do bản thân thiết bị.

3.4. Hiệu chuẩn đồng hồ lưu lượng vortex

Đồng hồ vortex sử dụng hiện tượng tạo xoáy phía sau vật cản trong dòng chảy để xác định vận tốc hoặc lưu lượng.

Thiết bị có thể được sử dụng cho nước, hơi và một số loại khí hoặc chất lỏng phù hợp với thông số thiết kế.

Các nội dung cần quan tâm gồm:

Dải Reynolds và điều kiện dòng chảy.
Dải lưu lượng làm việc.
Tình trạng bộ phận tạo xoáy.
Độ rung của đường ống.
Điều kiện lắp đặt và đoạn ống thẳng.
Cấu hình nhiệt độ, áp suất và bù lưu lượng nếu có.
Tín hiệu xung hoặc tín hiệu analog đầu ra.

Với đồng hồ đo hơi hoặc khí, cần đặc biệt chú ý điều kiện áp suất, nhiệt độ và cơ sở quy đổi thể tích. Không nên đối chiếu trực tiếp các giá trị thể tích khi hai thiết bị sử dụng điều kiện tham chiếu khác nhau.

3.5. Hiệu chuẩn đồng hồ lưu lượng Coriolis

Đồng hồ Coriolis thường được sử dụng khi cần đo lưu lượng khối lượng, đồng thời một số thiết bị còn có khả năng đo khối lượng riêng hoặc nhiệt độ.

Các yếu tố cần kiểm tra gồm:

Giá trị lưu lượng khối lượng.
Độ lệch điểm không.
Cấu hình lưu chất và đơn vị đo.
Điều kiện lắp đặt và ứng suất đường ống.
Rung động từ thiết bị lân cận.
Tình trạng đường ống đo.
Các thông số chẩn đoán theo hướng dẫn nhà sản xuất.

Với đồng hồ Coriolis, việc hiệu chuẩn tại phòng thí nghiệm hoặc cơ sở chuyên môn cần sử dụng phương pháp và hệ thống chuẩn phù hợp với phạm vi đo của thiết bị.

3.6. Bảng tổng hợp phương pháp hiệu chuẩn theo loại đồng hồ

Loại đồng hồ	Nội dung cần chú ý	Phương pháp đối chiếu thường gặp
Điện từ	Độ dẫn điện, điện cực, tiếp địa, ống đầy	Hệ thống chuẩn lưu lượng chất lỏng phù hợp
Turbine	Rotor, ổ đỡ, hệ số K, độ nhớt	Hệ thống chuẩn thể tích hoặc lưu lượng
Siêu âm	Đầu dò, đường kính ống, đường truyền âm	Băng thử phù hợp hoặc đối chiếu tại hiện trường có kiểm soát
Vortex	Rung động, chế độ dòng chảy, nhiệt độ, áp suất	Hệ thống chuẩn phù hợp với lưu chất và phạm vi đo
Coriolis	Điểm không, lưu lượng khối lượng, ứng suất đường ống	Chuẩn khối lượng hoặc hệ thống chuẩn tương ứng
Đồng hồ lưu lượng khí	Áp suất, nhiệt độ, điều kiện quy đổi	Hệ thống chuẩn lưu lượng khí phù hợp
Đồng hồ dạng cắm	Vị trí cảm biến, độ sâu cắm, phân bố vận tốc	Đối chiếu hoặc hiệu chuẩn theo phương pháp phù hợp với thiết kế

Bảng trên mang tính định hướng kỹ thuật. Phương pháp chính thức phải căn cứ vào tài liệu của nhà sản xuất, phạm vi đo, yêu cầu độ chính xác và quy trình hiệu chuẩn áp dụng.

4. Chuẩn bị trước khi hiệu chuẩn đồng hồ đo lưu lượng

Chuẩn bị đầy đủ giúp quá trình hiệu chuẩn diễn ra an toàn, giảm sai sót và đảm bảo kết quả có thể đánh giá được.

4.1. Thu thập thông tin thiết bị

Trước khi thực hiện, kỹ thuật viên cần ghi nhận các thông tin cơ bản:

Tên thiết bị và hãng sản xuất.
Model và số serial.
Nguyên lý đo.
Kích thước danh nghĩa DN.
Dải lưu lượng đo.
Cấp chính xác hoặc giới hạn sai số theo tài liệu.
Loại lưu chất.
Nhiệt độ và áp suất làm việc.
Nguồn cấp và tín hiệu đầu ra.
Thông số cài đặt hiện tại.
Lịch sử hiệu chuẩn, sửa chữa và bảo trì.

Thông tin này giúp lựa chọn hệ thống chuẩn có dải đo phù hợp và xác định những điểm lưu lượng cần kiểm tra.

4.2. Xác định mục đích hiệu chuẩn

Cần làm rõ hiệu chuẩn được thực hiện để phục vụ mục đích nào:

Kiểm tra độ chính xác sau thời gian vận hành.
Đánh giá thiết bị trước khi đưa vào sử dụng.
Xác nhận kết quả sau sửa chữa.
Đánh giá sai số phục vụ kiểm soát quy trình.
Đáp ứng yêu cầu hồ sơ quản lý chất lượng.
Kiểm tra thiết bị sử dụng trong hệ thống định lượng hoặc giám sát lưu lượng.

Mục đích hiệu chuẩn ảnh hưởng đến số điểm đo, phạm vi lưu lượng, yêu cầu về độ không đảm bảo đo và cách đánh giá kết quả.

4.3. Chuẩn bị phương tiện chuẩn

Thiết bị chuẩn phải có phạm vi đo phù hợp và đặc tính đo lường đáp ứng mục tiêu hiệu chuẩn.

Tùy theo phương pháp, hệ thống có thể sử dụng:

Đồng hồ chuẩn lưu lượng.
Hệ thống cân và đo khối lượng.
Bể chuẩn hoặc hệ thống đo thể tích.
Hệ thống chuẩn lưu lượng khí.
Bộ thu nhận và đếm xung.
Thiết bị đo dòng điện.
Thiết bị đo nhiệt độ, áp suất.
Bộ ghi dữ liệu và phần mềm phân tích.

Cần xem xét độ không đảm bảo đo của hệ thống chuẩn so với yêu cầu của phép hiệu chuẩn. Không nên lựa chọn thiết bị chuẩn chỉ dựa vào việc nó có dải đo lớn hơn đồng hồ cần kiểm tra.

4.4. Kiểm tra tình trạng đồng hồ trước hiệu chuẩn

Trước khi thực hiện phép đo, cần kiểm tra:

Vỏ thiết bị, mặt hiển thị và đầu nối.
Cáp tín hiệu và đầu nối điện.
Tình trạng cảm biến.
Dấu hiệu rò rỉ hoặc ăn mòn.
Cấu hình và đơn vị đo.
Điều kiện lắp đặt.
Nguồn cấp.
Tín hiệu đầu ra.
Khả năng vận hành ổn định.

Nếu phát hiện lỗi cơ khí, lỗi điện hoặc tình trạng lắp đặt không đáp ứng yêu cầu, cần ghi nhận và xử lý theo quy trình kỹ thuật trước khi tiến hành hiệu chuẩn.

4.5. Đảm bảo an toàn khi thực hiện

Đối với đồng hồ đang lắp trên đường ống công nghiệp, cần đánh giá rủi ro trước khi tháo lắp hoặc kết nối thiết bị kiểm tra.

Các yêu cầu cơ bản gồm:

Cô lập đường ống khi cần thiết.
Xả áp và xác nhận trạng thái an toàn.
Xả hoặc thu hồi lưu chất theo quy trình của nhà máy.
Kiểm tra nguy cơ tiếp xúc với hóa chất, nước nóng, hơi hoặc lưu chất dễ cháy.
Ngắt nguồn điện trước khi tháo đấu nối nếu quy trình yêu cầu.
Sử dụng thiết bị bảo hộ phù hợp.
Tuân thủ quy trình cấp phép làm việc của cơ sở.

Không tháo đồng hồ khỏi đường ống khi hệ thống còn áp suất hoặc chứa lưu chất nguy hiểm nếu chưa thực hiện đầy đủ các biện pháp cô lập và xác nhận an toàn.

5. Quy trình hiệu chuẩn đồng hồ đo lưu lượng chi tiết

Quy trình dưới đây mô tả các bước tổng quát thường gặp trong hoạt động hiệu chuẩn đồng hồ lưu lượng công nghiệp. Khi thực hiện thực tế, phải tuân theo quy trình đã được phê duyệt, tài liệu của nhà sản xuất và yêu cầu đo lường áp dụng cho từng loại thiết bị.

Bước 1: Tiếp nhận và nhận diện đồng hồ

Kỹ thuật viên tiếp nhận thiết bị hoặc xác định thiết bị cần hiệu chuẩn tại hiện trường.

Các thông tin cần ghi nhận gồm model, số serial, dải đo, đường kính, loại lưu chất, tín hiệu đầu ra và tình trạng thiết bị trước khi kiểm tra.

Nếu có hồ sơ hiệu chuẩn trước đó, cần xem xét để đánh giá xu hướng sai số và lựa chọn các điểm kiểm tra phù hợp.

Bước 2: Kiểm tra ngoại quan và tình trạng kỹ thuật

Tiến hành kiểm tra vỏ thiết bị, đầu nối, cáp điện, cảm biến, màn hình, các dấu hiệu ăn mòn và hư hỏng.

Đối với đồng hồ đo lưu lượng dạng turbine, cần xem xét tình trạng bộ phận chuyển động theo hướng dẫn của nhà sản xuất.

Đối với đồng hồ điện từ, cần kiểm tra tình trạng điện cực, lớp lót và các đầu nối liên quan.

Đối với đồng hồ siêu âm dạng kẹp ngoài, cần kiểm tra đầu dò, dây dẫn và tình trạng bề mặt tiếp xúc.

Các bất thường cần được ghi nhận trước khi tiếp tục.

Bước 3: Kiểm tra điều kiện lắp đặt hoặc kết nối hệ thống chuẩn

Nếu hiệu chuẩn tại phòng thử nghiệm, đồng hồ được lắp vào hệ thống chuẩn theo đúng hướng dòng chảy, yêu cầu kết nối và điều kiện vận hành.

Nếu kiểm tra tại hiện trường, cần xác nhận rằng phương pháp đối chiếu có thể tạo ra kết quả đủ tin cậy.

Một số yếu tố phải xem xét:

Hướng dòng chảy.
Đoạn ống thẳng.
Trạng thái đầy ống đối với các thiết bị yêu cầu ống đầy.
Khả năng loại bỏ khí tích tụ.
Độ ổn định của lưu lượng.
Tình trạng rung động.
Điều kiện nhiệt độ và áp suất.
Khả năng kết nối và đồng bộ dữ liệu giữa đồng hồ cần kiểm tra với hệ thống chuẩn.

Không nên mặc định rằng mọi đồng hồ đều cần cùng một chiều dài đoạn ống thẳng. Yêu cầu thực tế phụ thuộc vào công nghệ đo, thiết kế và tài liệu của nhà sản xuất.

Bước 4: Kiểm tra cấu hình đồng hồ

Trước khi tiến hành phép đo, cần kiểm tra các thông số cài đặt.

Các thông số quan trọng có thể bao gồm:

Đơn vị lưu lượng.
Đơn vị tổng lưu lượng.
Đường kính danh nghĩa.
Dải đo.
Hệ số K đối với đồng hồ phát xung.
Giá trị tương ứng với tín hiệu 4–20 mA.
Chế độ lưu lượng tức thời hoặc lưu lượng tổng.
Thông số bù nhiệt độ, áp suất hoặc khối lượng riêng nếu có.
Các cài đặt liên quan đến giao tiếp truyền thông.

Nếu phát hiện thông số sai, cần ghi nhận trạng thái ban đầu trước khi điều chỉnh. Không tự ý thay đổi hệ số hiệu chuẩn hoặc các tham số quan trọng khi chưa có căn cứ kỹ thuật.

Bước 5: Khởi động và ổn định hệ thống

Cho hệ thống vận hành theo quy trình áp dụng.

Đối với phép hiệu chuẩn chất lỏng, cần đảm bảo hệ thống đã được điền đầy, loại bỏ khí theo yêu cầu và đạt trạng thái vận hành ổn định.

Đối với khí hoặc hơi, cần chờ điều kiện nhiệt độ, áp suất và lưu lượng đạt trạng thái phù hợp với phương pháp kiểm tra.

Thời gian ổn định phụ thuộc vào thiết bị, lưu chất và hệ thống thử nghiệm. Không nên áp dụng một thời gian cố định cho tất cả các trường hợp.

Bước 6: Thiết lập các điểm lưu lượng cần kiểm tra

Lựa chọn các điểm lưu lượng trong phạm vi làm việc của đồng hồ.

Tùy mục tiêu hiệu chuẩn và quy trình áp dụng, các điểm kiểm tra có thể bao gồm:

Điểm lưu lượng thấp.
Điểm lưu lượng trung bình.
Điểm lưu lượng cao.
Các điểm bổ sung tại vùng vận hành quan trọng.

Ví dụ minh họa, với một đồng hồ có dải đo từ 1 đến 100 m³/h, có thể lựa chọn một số điểm nằm trong phạm vi làm việc như 10, 30, 60 và 90 m³/h nếu hệ thống chuẩn và điều kiện kỹ thuật cho phép.

Các giá trị này chỉ là ví dụ lựa chọn điểm đo, không phải quy định chung cho mọi đồng hồ. Phải xác định điểm kiểm tra theo dải đo thực tế và phương pháp hiệu chuẩn áp dụng.

Bước 7: Ghi nhận giá trị của đồng hồ và hệ thống chuẩn

Tại mỗi điểm lưu lượng, chờ điều kiện ổn định theo quy trình rồi ghi nhận:

Giá trị lưu lượng của đồng hồ cần hiệu chuẩn.
Giá trị lưu lượng tham chiếu.
Thể tích tích lũy nếu phương pháp sử dụng phép đo thể tích.
Khối lượng nếu phương pháp sử dụng phép đo khối lượng.
Nhiệt độ và áp suất khi cần.
Thời gian đo.
Trạng thái tín hiệu đầu ra.
Các điều kiện ảnh hưởng đến phép đo.

Nên thực hiện số lần đo lặp lại theo quy trình nhằm đánh giá tính lặp lại và độ ổn định của kết quả.

Bước 8: Tính toán sai số tại từng điểm đo

Sau khi thu thập dữ liệu, tiến hành tính sai lệch giữa đồng hồ cần hiệu chuẩn và giá trị chuẩn.

Công thức sai lệch tuyệt đối:

$$
\Delta Q = Q_{\text{đồng hồ}} – Q_{\text{chuẩn}}
$$

Trong đó:

(\Delta Q): Sai lệch tuyệt đối.
(Q_{\text{đồng hồ}}): Giá trị do đồng hồ cần hiệu chuẩn chỉ thị.
(Q_{\text{chuẩn}}): Giá trị tham chiếu từ hệ thống chuẩn.

Sai số tương đối:

$$
E = \frac{Q_{\text{đồng hồ}} – Q_{\text{chuẩn}}}{Q_{\text{chuẩn}}}\times100%
$$

Ví dụ:

Thông số	Giá trị
Giá trị đồng hồ	20,4 m³/h
Giá trị chuẩn	20,0 m³/h
Sai lệch tuyệt đối	+0,4 m³/h
Sai số tương đối	+2,0%

Kết quả cho thấy đồng hồ đang chỉ thị cao hơn giá trị chuẩn 2,0% tại điểm kiểm tra này.

Cần lưu ý rằng sai số tại một điểm đo không đại diện cho toàn bộ dải đo. Đồng hồ có thể hoạt động tốt ở lưu lượng trung bình nhưng có sai lệch lớn hơn tại vùng lưu lượng thấp hoặc cao.

Bước 9: Đánh giá tính lặp lại

Tính lặp lại thể hiện mức độ gần nhau của các kết quả khi thực hiện các phép đo lặp trong điều kiện được kiểm soát.

Nếu kết quả thay đổi đáng kể giữa các lần đo, cần kiểm tra các yếu tố như:

Lưu lượng không ổn định.
Bọt khí hoặc dòng chảy không đồng nhất.
Rung động cơ học.
Nhiễu điện.
Tiếp xúc đầu dò siêu âm không ổn định.
Bộ phận chuyển động bị kẹt hoặc mài mòn.
Phương pháp ghi nhận hoặc đồng bộ dữ liệu chưa phù hợp.

Không nên kết luận đồng hồ bị sai chỉ từ một lần đo khi điều kiện thử nghiệm chưa ổn định.

Bước 10: Kiểm tra tín hiệu đầu ra

Đối với các đồng hồ tích hợp trong hệ thống tự động hóa, cần kiểm tra thêm tín hiệu truyền về thiết bị nhận.

Kiểm tra tín hiệu 4–20 mA

Xác nhận giá trị dòng điện tương ứng với lưu lượng theo cấu hình của đồng hồ.

Ví dụ, một đồng hồ được cấu hình:

4 mA tương ứng 0 m³/h.
20 mA tương ứng 100 m³/h.

Giá trị dòng điện lý thuyết tại lưu lượng 50 m³/h là:

$$
I = 4 + \frac{50-0}{100-0}\times16
$$

$$
I = 12\text{ mA}
$$

Nếu đồng hồ hiển thị 50 m³/h nhưng dòng điện đo được không tương ứng với giá trị cấu hình, cần kiểm tra cài đặt đầu ra, cách đấu dây, thiết bị nhận và phương pháp đo tín hiệu.

Phép kiểm tra này xác nhận khả năng truyền tín hiệu analog, không thay thế việc hiệu chuẩn toàn bộ phép đo lưu lượng.

Kiểm tra tín hiệu xung

Đối với đồng hồ sử dụng đầu ra xung, cần kiểm tra hệ số K, số xung và đơn vị quy đổi.

Nếu hệ số K được cấu hình sai trong bộ đếm hoặc PLC, lưu lượng tổng hiển thị trên hệ thống có thể khác với giá trị của đồng hồ dù cảm biến vẫn hoạt động bình thường.

Kiểm tra truyền thông RS485/Modbus

Với thiết bị sử dụng RS485 hoặc Modbus RTU, cần kiểm tra:

Địa chỉ thiết bị.
Tốc độ truyền.
Cấu hình truyền thông.
Thanh ghi lưu lượng tức thời.
Thanh ghi tổng lưu lượng.
Định dạng dữ liệu và đơn vị.
Cách diễn giải số liệu tại PLC, HMI hoặc SCADA.

Sai lệch giữa màn hình đồng hồ và hệ thống giám sát có thể xuất phát từ cấu hình truyền thông hoặc quy đổi dữ liệu, không nhất thiết là sai số của cảm biến.

Bước 11: Đánh giá kết quả hiệu chuẩn

Sau khi hoàn thành các phép đo, tổng hợp sai số tại từng điểm và đánh giá theo tiêu chí đã xác định.

Các thông tin cần xem xét gồm:

Sai số tại từng điểm đo.
Tính lặp lại.
Độ ổn định của kết quả.
Độ không đảm bảo đo của phép hiệu chuẩn.
Giới hạn sai số theo tài liệu thiết bị.
Yêu cầu kỹ thuật của quy trình.
Mục đích sử dụng thực tế.

Không nên chỉ so sánh sai số với con số cấp chính xác ghi trên nhãn mà bỏ qua điều kiện áp dụng, dải đo và yêu cầu của phương pháp.

Bước 12: Điều chỉnh hoặc sửa chữa khi cần thiết

Nếu kết quả không đáp ứng yêu cầu, cần xác định nguyên nhân trước khi điều chỉnh.

Các biện pháp có thể bao gồm:

Làm sạch cảm biến theo hướng dẫn nhà sản xuất.
Kiểm tra lại điều kiện lắp đặt.
Xác nhận cấu hình đường kính và đơn vị.
Kiểm tra hệ số K hoặc hệ số đo.
Kiểm tra tiếp địa và nhiễu điện.
Kiểm tra tình trạng cánh turbine hoặc bộ phận cơ khí.
Kiểm tra đầu dò và khoảng cách lắp đặt của đồng hồ siêu âm.
Kiểm tra độ lệch điểm không của đồng hồ Coriolis.
Chuyển thiết bị đến cơ sở chuyên môn nếu cần sửa chữa hoặc hiệu chuẩn bằng hệ thống chuẩn.

Không tự ý điều chỉnh thông số đo lường chỉ để làm cho giá trị hiển thị trùng với một thiết bị đối chứng chưa được xác nhận độ chính xác.

Bước 13: Thực hiện lại phép đo sau điều chỉnh

Nếu đồng hồ được điều chỉnh hoặc sửa chữa, cần thực hiện lại các phép đo cần thiết theo quy trình áp dụng.

Kết quả sau điều chỉnh cần được ghi nhận riêng với kết quả trước điều chỉnh nhằm thể hiện rõ sự thay đổi của thiết bị.

Việc xác nhận sau điều chỉnh cần đủ dữ liệu để đánh giá trạng thái đo lường mới, không chỉ dựa trên một điểm lưu lượng đơn lẻ.

Bước 14: Lập hồ sơ và báo cáo kết quả

Hồ sơ hiệu chuẩn cần thể hiện đầy đủ thông tin nhận dạng thiết bị, phương pháp, điều kiện và kết quả đo.

Các nội dung thường cần có:

Tên đơn vị thực hiện.
Thông tin nhận dạng đồng hồ.
Phương pháp hoặc quy trình hiệu chuẩn.
Thiết bị chuẩn sử dụng.
Tình trạng thiết bị trước khi hiệu chuẩn.
Điều kiện môi trường hoặc điều kiện vận hành có liên quan.
Các điểm lưu lượng kiểm tra.
Giá trị đồng hồ và giá trị chuẩn.
Sai số tính toán.
Độ không đảm bảo đo khi áp dụng.
Kết quả trước và sau điều chỉnh nếu có.
Ngày thực hiện và thông tin người phụ trách.

Việc kết luận thiết bị đạt hay không đạt phải căn cứ vào tiêu chí đánh giá được xác định trước, không nên tự động kết luận chỉ từ kết quả sai số.

6. Cách tính sai số đồng hồ đo lưu lượng

Tính toán sai số là một phần quan trọng của quá trình đánh giá kết quả hiệu chuẩn.

6.1. Công thức tính sai số tương đối

Công thức:

$$
E = \frac{Q_m-Q_r}{Q_r}\times100%
$$

Trong đó:

(E): Sai số tương đối (%).
(Q_m): Giá trị của đồng hồ cần hiệu chuẩn.
(Q_r): Giá trị tham chiếu của hệ thống chuẩn.

Nếu kết quả dương, đồng hồ đang chỉ thị cao hơn giá trị chuẩn. Nếu kết quả âm, đồng hồ đang chỉ thị thấp hơn giá trị chuẩn.

6.2. Ví dụ tính sai số đồng hồ đo nước

Giả sử đồng hồ đo nước có giá trị hiển thị 5,15 m³/h, trong khi hệ thống chuẩn xác định lưu lượng là 5,00 m³/h.

Sai lệch tuyệt đối:

$$
\Delta Q = 5,15-5,00=0,15\text{ m}^3/\text{h}
$$

Sai số tương đối:

$$
E = \frac{5,15-5,00}{5,00}\times100%=3%
$$

Như vậy, đồng hồ chỉ thị cao hơn giá trị chuẩn 3% tại điểm kiểm tra này.

Để kết luận thiết bị đạt hay không đạt, cần so sánh kết quả với giới hạn sai số áp dụng cho đúng loại đồng hồ và mục đích sử dụng.

6.3. Bảng ghi nhận kết quả hiệu chuẩn mẫu

Bảng dưới đây là mẫu minh họa cách trình bày dữ liệu, không phải kết quả của một thiết bị thực tế.

Điểm đo	Giá trị chuẩn (m³/h)	Giá trị đồng hồ (m³/h)	Sai lệch (m³/h)	Sai số (%)
1	5,00	5,15	+0,15	+3,00
2	10,00	10,20	+0,20	+2,00
3	20,00	20,30	+0,30	+1,50
4	40,00	40,40	+0,40	+1,00

Từ bảng minh họa có thể thấy sai số tương đối thay đổi theo lưu lượng. Điều này cho thấy cần đánh giá tại nhiều điểm đo thay vì chỉ kiểm tra ở một mức lưu lượng.

Trong hồ sơ hiệu chuẩn chính thức, số điểm đo và cách tính toán phải tuân theo quy trình áp dụng. Khi cần đánh giá độ không đảm bảo đo, phải xem xét thêm các thành phần ảnh hưởng phù hợp.

7. Các phương pháp hiệu chuẩn đồng hồ đo lưu lượng

7.1. Hiệu chuẩn bằng phương pháp so sánh với đồng hồ chuẩn

Đây là phương pháp đối chiếu giá trị của đồng hồ cần hiệu chuẩn với một đồng hồ chuẩn có đặc tính đo lường phù hợp.

Hai thiết bị được bố trí trong cùng hệ thống hoặc cùng điều kiện dòng chảy theo phương pháp đã xác định.

Kỹ thuật viên ghi nhận các giá trị tương ứng, tính sai số và đánh giá kết quả.

Ưu điểm:

Có thể thực hiện tại cơ sở chuyên môn hoặc một số điều kiện hiện trường.
Phù hợp với nhiều ứng dụng lưu lượng chất lỏng.
Có thể kiểm tra tại nhiều điểm lưu lượng.

Lưu ý:

Đồng hồ chuẩn phải có phạm vi đo phù hợp.
Cần xem xét độ không đảm bảo đo của chuẩn.
Hai phép đo phải có điều kiện so sánh phù hợp.
Lắp nối tiếp hai đồng hồ không tự động đảm bảo rằng cả hai chịu cùng điều kiện dòng chảy lý tưởng.

7.2. Hiệu chuẩn bằng phương pháp đo thể tích

Phương pháp này xác định thể tích lưu chất đi qua trong một khoảng thời gian xác định hoặc so sánh với thể tích chuẩn của hệ thống.

Lưu lượng trung bình có thể được tính theo công thức:

$$
Q = \frac{V}{t}
$$

Trong đó:

(Q): Lưu lượng trung bình.
(V): Thể tích lưu chất.
(t): Thời gian đo.

Ví dụ, nếu 2 m³ nước đi qua trong 120 giây, lưu lượng trung bình là:

$$
Q = \frac{2}{120}\times3600=60\text{ m}^3/\text{h}
$$

Đây là phép tính minh họa. Trong hiệu chuẩn thực tế, cần xem xét độ chính xác của hệ thống đo thể tích, thời gian, điều kiện dòng chảy và các yếu tố ảnh hưởng khác.

7.3. Hiệu chuẩn bằng phương pháp đo khối lượng

Đối với các ứng dụng phù hợp, hệ thống chuẩn có thể xác định khối lượng lưu chất đi qua trong một khoảng thời gian.

Lưu lượng khối lượng trung bình được tính theo:

$$
\dot{m} = \frac{m}{t}
$$

Trong đó:

(\dot{m}): Lưu lượng khối lượng.
(m): Khối lượng lưu chất.
(t): Thời gian đo.

Phương pháp này có thể được áp dụng trong các hệ thống chuẩn phù hợp với loại lưu chất và dải đo. Việc chuyển đổi giữa lưu lượng khối lượng và lưu lượng thể tích cần sử dụng thông tin khối lượng riêng thích hợp với điều kiện đo.

7.4. Kiểm tra đối chiếu tại hiện trường

Trong một số trường hợp, doanh nghiệp có thể sử dụng đồng hồ chuẩn di động hoặc thiết bị đo đối chứng để đánh giá sơ bộ tình trạng của đồng hồ đang vận hành.

Tuy nhiên, kết quả đối chiếu hiện trường chịu ảnh hưởng bởi vị trí lắp đặt, điều kiện dòng chảy, độ ổn định của lưu lượng và đặc tính của thiết bị đối chứng.

Vì vậy, cần phân biệt rõ giữa:

Kiểm tra chức năng.
Đối chiếu kỹ thuật tại hiện trường.
Hiệu chuẩn theo quy trình có kiểm soát.
Kiểm định theo quy định áp dụng.

Không nên sử dụng kết quả so sánh sơ bộ để thay thế hồ sơ hiệu chuẩn hoặc kiểm định khi ứng dụng yêu cầu các hoạt động đo lường chính thức.

8. Các yếu tố ảnh hưởng đến kết quả hiệu chuẩn

8.1. Độ chính xác và độ không đảm bảo đo của hệ thống chuẩn

Hệ thống chuẩn là cơ sở để xác định sai lệch của đồng hồ cần hiệu chuẩn.

Nếu chuẩn không phù hợp với dải đo hoặc có độ không đảm bảo đo quá lớn so với yêu cầu, kết quả đánh giá có thể không đủ tin cậy.

Do đó, cần xem xét hồ sơ của chuẩn, phạm vi hiệu chuẩn được công nhận nếu có và khả năng đo lường phù hợp với phép thử.

8.2. Lưu lượng không ổn định

Lưu lượng dao động trong quá trình đo có thể khiến giá trị đồng hồ và giá trị chuẩn không tương ứng với cùng điều kiện.

Nguyên nhân có thể gồm:

Bơm hoạt động không ổn định.
Van điều tiết đóng mở liên tục.
Áp suất hệ thống thay đổi.
Có bọt khí trong dòng chất lỏng.
Dòng chảy bị nhiễu bởi thiết bị phía trước.
Lưu chất có đặc tính biến đổi theo thời gian.

Cần xác định điều kiện ổn định theo phương pháp hiệu chuẩn và chỉ ghi nhận dữ liệu khi đáp ứng yêu cầu.

8.3. Nhiệt độ và áp suất

Đối với khí, hơi và một số loại chất lỏng, nhiệt độ và áp suất có thể ảnh hưởng đến tính chất lưu chất và cách quy đổi lưu lượng.

Khi so sánh kết quả, phải xác định rõ hai thiết bị đang hiển thị lưu lượng ở điều kiện thực tế hay điều kiện tiêu chuẩn/quy chiếu.

Không nên so sánh trực tiếp hai giá trị thể tích nếu chúng được tính toán ở những điều kiện tham chiếu khác nhau.

8.4. Lắp đặt sai kỹ thuật

Đồng hồ có thể đo không chính xác khi lắp đặt không đáp ứng yêu cầu của nhà sản xuất.

Một số lỗi thường gặp:

Đặt đồng hồ tại vị trí có dòng chảy xoáy mạnh.
Không đảm bảo đoạn ống thẳng theo yêu cầu.
Đường ống không đầy đối với loại đồng hồ cần ống đầy.
Lắp sai chiều dòng chảy.
Đầu dò siêu âm đặt sai khoảng cách.
Đồng hồ turbine làm việc ngoài dải lưu lượng phù hợp.
Đường ống truyền rung động đến cảm biến.
Tiếp địa chưa đúng đối với đồng hồ điện từ.

Trước khi kết luận đồng hồ bị sai số do đặc tính đo lường, cần đánh giá điều kiện lắp đặt và vận hành.

8.5. Tình trạng cảm biến

Cặn bẩn, ăn mòn, mài mòn hoặc hư hỏng có thể ảnh hưởng đến khả năng đo của thiết bị.

Tùy nguyên lý đo, kỹ thuật viên cần kiểm tra các bộ phận quan trọng như điện cực, rotor, đầu dò, ống đo, cảm biến áp suất hoặc bộ phận tạo xoáy.

Việc vệ sinh và bảo dưỡng phải tuân thủ hướng dẫn nhà sản xuất. Không nên sử dụng dụng cụ hoặc hóa chất có thể làm hỏng lớp lót, bề mặt cảm biến hay vật liệu tiếp xúc với lưu chất.

8.6. Cấu hình và tín hiệu truyền về hệ thống điều khiển

Sai số hiển thị trên PLC hoặc SCADA không nhất thiết đồng nghĩa với sai số của cảm biến.

Các nguyên nhân có thể gồm:

Cấu hình sai dải 4–20 mA.
Cài đặt sai hệ số xung.
Sai đơn vị đo.
Sai địa chỉ hoặc thanh ghi Modbus.
Nhầm lưu lượng tức thời với lưu lượng tổng.
Lỗi quy đổi dữ liệu tại PLC.
Sai cấu hình bù nhiệt độ hoặc áp suất.

Vì vậy, cần đánh giá riêng độ chính xác của phép đo lưu lượng và độ chính xác của chuỗi truyền nhận dữ liệu.

9. Những lỗi thường gặp khi hiệu chuẩn đồng hồ đo lưu lượng

9.1. Chỉ kiểm tra tại một điểm lưu lượng

Một đồng hồ có thể có sai số khác nhau giữa vùng lưu lượng thấp, trung bình và cao.

Nếu chỉ kiểm tra tại một điểm, kết quả không đủ để mô tả đặc tính của thiết bị trên toàn bộ dải làm việc.

Khuyến nghị: Lựa chọn các điểm đo phù hợp với mục đích sử dụng và quy trình hiệu chuẩn.

9.2. Dùng đồng hồ đối chứng chưa được xác nhận độ chính xác

Nếu thiết bị đối chứng cũng có sai số đáng kể, việc so sánh có thể dẫn đến kết luận không chính xác.

Khuyến nghị: Sử dụng hệ thống chuẩn có hồ sơ đo lường phù hợp và đánh giá độ không đảm bảo đo khi cần.

9.3. Không ghi nhận điều kiện vận hành

Không ghi nhận nhiệt độ, áp suất, trạng thái dòng chảy hoặc cấu hình thiết bị có thể khiến dữ liệu khó diễn giải.

Khuyến nghị: Lập bảng ghi nhận điều kiện và kết quả tại từng điểm đo.

9.4. Điều chỉnh hệ số đo khi chưa xác định nguyên nhân

Thay đổi hệ số K, hệ số hiệu chuẩn hoặc các thông số cấu hình có thể làm sai lệch kết quả tại những vùng lưu lượng khác.

Khuyến nghị: Xác định nguyên nhân sai số, thực hiện điều chỉnh theo tài liệu kỹ thuật và kiểm tra lại sau điều chỉnh.

9.5. Nhầm hiệu chuẩn với kiểm tra tín hiệu

Kiểm tra dòng điện 4–20 mA hoặc giao tiếp RS485 có thể xác nhận chức năng truyền dữ liệu nhưng không tự động xác nhận độ chính xác của phép đo lưu lượng.

Khuyến nghị: Tách biệt kiểm tra tín hiệu, kiểm tra chức năng và hiệu chuẩn đo lường trong hồ sơ kỹ thuật.

9.6. Không lập hồ sơ sau khi hoàn thành

Nếu không có dữ liệu trước và sau hiệu chuẩn, doanh nghiệp khó theo dõi sự thay đổi của thiết bị theo thời gian.

Khuyến nghị: Lưu hồ sơ kết quả, các điểm đo, phương pháp, chuẩn sử dụng và các điều chỉnh đã thực hiện.

10. Tần suất hiệu chuẩn đồng hồ đo lưu lượng bao lâu một lần?

Không có một chu kỳ hiệu chuẩn cố định phù hợp với tất cả các loại đồng hồ lưu lượng.

Tần suất cần được xác định dựa trên các yếu tố:

Khuyến cáo của nhà sản xuất.
Mức độ quan trọng của phép đo.
Môi trường và điều kiện vận hành.
Đặc tính lưu chất.
Lịch sử sai số.
Tần suất sử dụng.
Hậu quả nếu dữ liệu đo không chính xác.
Yêu cầu hợp đồng, quy trình nội bộ hoặc quy định pháp luật có liên quan.

Doanh nghiệp có thể xây dựng lịch hiệu chuẩn riêng cho từng nhóm thiết bị thay vì áp dụng cùng một chu kỳ cho toàn bộ nhà máy.

Ví dụ, đồng hồ dùng để giám sát thông số vận hành thông thường có thể được quản lý theo lịch bảo trì và đánh giá rủi ro. Trong khi đó, đồng hồ phục vụ định lượng nguyên liệu quan trọng hoặc các phép đo có yêu cầu pháp lý cần được quản lý theo yêu cầu tương ứng.

Sau mỗi lần hiệu chuẩn, nên xem xét kết quả sai số để quyết định có cần rút ngắn hoặc có thể điều chỉnh chu kỳ hiệu chuẩn tiếp theo hay không.

11. Phân biệt hiệu chuẩn, bảo dưỡng và vệ sinh đồng hồ lưu lượng

Ba hoạt động này có liên quan nhưng không thể thay thế cho nhau.

Hoạt động	Mục tiêu	Ví dụ
Hiệu chuẩn	Xác định sai số so với chuẩn	So sánh giá trị đồng hồ với hệ thống chuẩn tại các điểm lưu lượng
Bảo dưỡng	Duy trì tình trạng vận hành của thiết bị	Kiểm tra đầu nối, dây tín hiệu, nguồn cấp và tình trạng cơ khí
Vệ sinh	Loại bỏ cặn bẩn hoặc chất bám gây ảnh hưởng	Làm sạch điện cực, đầu dò hoặc bộ phận tiếp xúc lưu chất theo hướng dẫn

Một đồng hồ được vệ sinh sạch sẽ vẫn có thể có sai số đo lường. Ngược lại, kết quả hiệu chuẩn tốt tại một thời điểm không loại bỏ nhu cầu bảo dưỡng định kỳ.

Đối với hệ thống quan trọng, doanh nghiệp nên kết hợp kiểm tra tình trạng thiết bị, bảo dưỡng và hiệu chuẩn theo một kế hoạch quản lý đo lường thống nhất.

12. Tiêu chuẩn và tài liệu cần tham khảo khi hiệu chuẩn

Khi xây dựng quy trình hiệu chuẩn, cần lựa chọn tài liệu phù hợp với loại đồng hồ và mục đích sử dụng.

Một số nguồn tài liệu tham khảo gồm:

Hướng dẫn vận hành và hiệu chuẩn của nhà sản xuất.
Quy trình hiệu chuẩn được phê duyệt của đơn vị thực hiện.
Các văn bản kỹ thuật đo lường Việt Nam áp dụng cho đúng loại thiết bị.
Tiêu chuẩn quốc gia hoặc quốc tế có liên quan đến công nghệ đo.
Hồ sơ năng lực và phạm vi công nhận của phòng hiệu chuẩn khi yêu cầu.
Yêu cầu quản lý đo lường và pháp luật hiện hành.

Ví dụ, văn bản kỹ thuật đo lường Việt Nam ĐLVN 305:2016 đề cập quy trình hiệu chuẩn đối với đồng hồ chuẩn đo nước trong phạm vi áp dụng được quy định. Tài liệu này không mặc nhiên áp dụng cho mọi loại đồng hồ đo lưu lượng công nghiệp. (Ministry of Transport)

Đối với các hệ thống đo lưu lượng khí, cần lựa chọn quy trình tương ứng với thiết bị và nguyên lý đo. Chẳng hạn, ĐLVN 348:2021 đề cập đến quy trình hiệu chuẩn đồng hồ chuẩn đo khí trong phạm vi quy định của văn bản. (TCVN)

Doanh nghiệp cần kiểm tra phiên bản tài liệu đang có hiệu lực và phạm vi áp dụng trước khi đưa vào quy trình nội bộ.

13. Checklist kiểm tra trước, trong và sau khi hiệu chuẩn

Để hạn chế thiếu sót, kỹ thuật viên có thể sử dụng checklist dưới đây.

13.1. Trước khi hiệu chuẩn

Xác nhận model và số serial.
Ghi nhận dải đo và đường kính danh nghĩa.
Xác định loại lưu chất.
Kiểm tra tình trạng ngoại quan.
Kiểm tra nguồn cấp và đầu nối.
Kiểm tra thông số cấu hình.
Xác định phương pháp hiệu chuẩn.
Xác nhận hệ thống chuẩn phù hợp.
Đánh giá điều kiện an toàn.
Xác định các điểm lưu lượng cần kiểm tra.

13.2. Trong quá trình hiệu chuẩn

Kiểm tra điều kiện lắp đặt hoặc kết nối hệ thống chuẩn.
Đảm bảo hệ thống đạt trạng thái ổn định.
Ghi nhận giá trị đồng hồ.
Ghi nhận giá trị chuẩn.
Ghi nhận nhiệt độ và áp suất khi cần.
Thực hiện đo lặp theo quy trình.
Kiểm tra tín hiệu đầu ra nếu có.
Tính sai số tại từng điểm đo.
Ghi nhận các hiện tượng bất thường.

13.3. Sau khi hiệu chuẩn

Tổng hợp dữ liệu đo.
Đánh giá sai số và độ lặp lại.
Xem xét độ không đảm bảo đo khi áp dụng.
Xác định có cần điều chỉnh hoặc sửa chữa hay không.
Thực hiện lại phép đo sau điều chỉnh nếu cần.
Kiểm tra cấu hình và tín hiệu đầu ra.
Lập hồ sơ kết quả.
Lưu lịch sử thiết bị.
Xác định thời điểm hiệu chuẩn tiếp theo.

14. Câu hỏi thường gặp về hiệu chuẩn đồng hồ đo lưu lượng

14.1. Đồng hồ đo lưu lượng có cần hiệu chuẩn định kỳ không?

Có thể cần hiệu chuẩn định kỳ tùy vào yêu cầu sử dụng, mức độ quan trọng của phép đo, điều kiện vận hành và yêu cầu quản lý. Doanh nghiệp nên xây dựng chu kỳ phù hợp dựa trên tài liệu nhà sản xuất, lịch sử sai số và mức độ rủi ro.

14.2. Bao lâu nên hiệu chuẩn đồng hồ đo lưu lượng một lần?

Không có một chu kỳ chung áp dụng cho mọi thiết bị. Tần suất hiệu chuẩn phụ thuộc vào loại đồng hồ, điều kiện làm việc, mức độ ổn định, hậu quả của sai số và yêu cầu quản lý. Nên xem xét kết quả của các lần hiệu chuẩn trước để xây dựng chu kỳ phù hợp.

14.3. Có thể tự hiệu chuẩn đồng hồ lưu lượng tại nhà máy không?

Doanh nghiệp có thể thực hiện một số hoạt động kiểm tra và đối chiếu nội bộ nếu có thiết bị, quy trình và nhân sự phù hợp. Tuy nhiên, cần phân biệt kiểm tra nội bộ với hiệu chuẩn theo quy trình chuyên môn và kiểm định theo yêu cầu pháp lý. Khi cần kết quả chính thức, nên lựa chọn đơn vị có năng lực phù hợp với phạm vi đo.

14.4. Đồng hồ đo lưu lượng hiển thị đúng nhưng PLC báo sai thì có cần hiệu chuẩn không?

Chưa thể kết luận ngay rằng đồng hồ cần hiệu chuẩn. Cần kiểm tra dải 4–20 mA, hệ số xung, cấu hình Modbus, đơn vị đo, cách quy đổi dữ liệu và cài đặt tại PLC hoặc SCADA.

Nếu các vấn đề truyền tín hiệu đã được loại trừ nhưng vẫn nghi ngờ sai số của phép đo lưu lượng, cần thực hiện phương pháp kiểm tra hoặc hiệu chuẩn phù hợp.

14.5. Hiệu chuẩn đồng hồ điện từ có cần tháo khỏi đường ống không?

Tùy phương pháp áp dụng. Một số phép kiểm tra chức năng có thể thực hiện tại hiện trường mà không tháo thiết bị. Tuy nhiên, hiệu chuẩn xác định sai số đo lường cần có phương pháp và hệ thống chuẩn phù hợp. Không phải mọi phép kiểm tra tại hiện trường đều có thể thay thế hiệu chuẩn bằng hệ thống chuẩn.

14.6. Có thể hiệu chuẩn đồng hồ đo lưu lượng bằng cách so sánh hai đồng hồ không?

Có thể thực hiện đối chiếu kỹ thuật trong điều kiện phù hợp, nhưng kết quả phụ thuộc vào độ chính xác của cả hai thiết bị, cách lắp đặt, điều kiện dòng chảy và phương pháp so sánh.

Nếu đồng hồ đối chứng chưa được xác nhận độ chính xác hoặc hai thiết bị chịu điều kiện dòng chảy khác nhau, kết quả có thể không đủ tin cậy để xác định sai số của đồng hồ cần kiểm tra.

14.7. Sau khi hiệu chuẩn, đồng hồ vẫn báo sai thì cần làm gì?

Cần kiểm tra lại điều kiện lắp đặt, cấu hình, nguồn cấp, cảm biến, tín hiệu đầu ra và hệ thống điều khiển. Nếu đồng hồ có kết quả hiệu chuẩn phù hợp nhưng giá trị trên PLC hoặc SCADA vẫn sai, cần kiểm tra chuỗi truyền nhận dữ liệu.

Nếu kết quả đo trực tiếp của đồng hồ không đáp ứng yêu cầu, cần xem xét vệ sinh, bảo dưỡng, sửa chữa hoặc hiệu chuẩn lại theo quy trình phù hợp.

14.8. Giấy chứng nhận hiệu chuẩn có thay thế giấy chứng nhận kiểm định không?

Không thể mặc định hai loại hồ sơ này thay thế cho nhau. Hiệu chuẩn cung cấp thông tin về đặc tính đo lường, còn kiểm định là hoạt động đánh giá phương tiện đo theo yêu cầu và quy trình kiểm định áp dụng. Với thiết bị thuộc diện phải kiểm định, cần thực hiện đúng quy định pháp luật tương ứng.

15. Kết luận

Hiệu chuẩn đồng hồ đo lưu lượng là công việc quan trọng giúp xác định sai số, đánh giá độ tin cậy của phép đo và hỗ trợ doanh nghiệp quản lý thiết bị đo lường trong quá trình vận hành.

Một quy trình hiệu chuẩn phù hợp cần bao gồm kiểm tra tình trạng thiết bị, lựa chọn hệ thống chuẩn, thiết lập các điểm lưu lượng, ghi nhận dữ liệu, tính toán sai số, đánh giá kết quả và lập hồ sơ đầy đủ.

Đối với đồng hồ điện từ, turbine, siêu âm, vortex và Coriolis, phương pháp hiệu chuẩn cần được lựa chọn theo nguyên lý đo, loại lưu chất, dải vận hành và yêu cầu kỹ thuật cụ thể.

Doanh nghiệp không nên chỉ dựa vào việc màn hình hiển thị hoặc tín hiệu đầu ra còn hoạt động để kết luận đồng hồ vẫn đo chính xác. Việc kiểm tra đúng phương pháp và theo dõi lịch sử sai số sẽ giúp nâng cao độ tin cậy của dữ liệu, hạn chế sự cố và hỗ trợ kiểm soát quá trình sản xuất hiệu quả hơn.

Khuyến nghị kỹ thuật: Trước khi thực hiện hiệu chuẩn, hãy xác định rõ mục đích đo, loại đồng hồ, dải lưu lượng và yêu cầu về độ chính xác. Nếu thiết bị được sử dụng cho các ứng dụng quan trọng hoặc thuộc phạm vi quản lý đo lường pháp lý, cần lựa chọn quy trình và đơn vị thực hiện đáp ứng đúng yêu cầu áp dụng.

Tài liệu tham khảo

Hướng dẫn lắp đặt đồng hồ đo lưu lượng, hướng dẫn bảo dưỡng đồng hồ đo lưu lượng,

Hướng dẫn vệ sinh đồng hồ đo lưu lượng đúng kỹ thuật

Cách xử lý đồng hồ đo lưu lượng bị sai số
