1. Vì sao cần kiểm tra độ chính xác của đồng hồ đo lưu lượng?
Đồng hồ đo lưu lượng là thiết bị dùng để xác định lượng chất lỏng, khí hoặc hơi đi qua đường ống trong một khoảng thời gian. Thiết bị được sử dụng phổ biến trong hệ thống cấp nước, xử lý nước thải, sản xuất thực phẩm, hóa chất, dầu khí, hệ thống định lượng và dây chuyền tự động hóa công nghiệp.
Trong quá trình vận hành, đồng hồ có thể xuất hiện sai số do cảm biến bị bám cặn, linh kiện bị hao mòn, điều kiện dòng chảy thay đổi, lắp đặt không đúng kỹ thuật hoặc thông số cấu hình chưa phù hợp.
Nếu đồng hồ đo không chính xác, dữ liệu thu thập được có thể ảnh hưởng trực tiếp đến việc tính toán lượng nguyên liệu tiêu thụ, kiểm soát hóa chất, theo dõi lượng nước cấp và đánh giá hiệu suất vận hành của hệ thống.
Vì vậy, kiểm tra độ chính xác của đồng hồ đo lưu lượng là công việc cần thiết để đánh giá tình trạng đo lường, phát hiện sai lệch và xác định phương án xử lý phù hợp.
1.1. Độ chính xác của đồng hồ đo lưu lượng là gì?
Độ chính xác thể hiện mức độ gần nhau giữa kết quả đo và giá trị tham chiếu được chấp nhận trong điều kiện đo xác định.
Trong thực tế, người vận hành thường đánh giá độ chính xác bằng cách so sánh giá trị hiển thị của đồng hồ với giá trị từ một hệ thống chuẩn hoặc phương pháp đo đối chứng phù hợp.
Ví dụ:
Một đồng hồ đo lưu lượng nước hiển thị 10,5 m³/h. Trong cùng điều kiện đo, hệ thống chuẩn xác định lưu lượng là 10 m³/h.
Sai lệch giữa hai giá trị là:
Sai lệch = Giá trị đồng hồ − Giá trị chuẩn
Sai lệch = 10,5 − 10 = 0,5 m³/h.
Sai số tương đối được tính như sau:
Sai số tương đối (%) = [(Giá trị đồng hồ − Giá trị chuẩn) / Giá trị chuẩn] × 100%
Thay số:
Sai số tương đối = [(10,5 − 10) / 10] × 100% = 5%.
Như vậy, đồng hồ đang hiển thị cao hơn giá trị chuẩn 5% tại điểm đo này.
Đây là ví dụ minh họa cách tính sai số. Để xác định thiết bị có đáp ứng yêu cầu hay không, cần đối chiếu kết quả với giới hạn sai số áp dụng, điều kiện đo và độ không đảm bảo đo của phương pháp.
1.2. Khi nào cần kiểm tra độ chính xác đồng hồ lưu lượng?
Doanh nghiệp nên kiểm tra đồng hồ đo lưu lượng khi xuất hiện một hoặc nhiều dấu hiệu sau:
- Giá trị lưu lượng hiển thị không phù hợp với lượng lưu chất thực tế.
- Đồng hồ thường xuyên nhảy số hoặc giá trị đo không ổn định.
- Lưu lượng hiển thị bằng 0 dù hệ thống đang vận hành.
- Giá trị đo tăng hoặc giảm bất thường khi điều kiện vận hành không thay đổi.
- Số liệu trên đồng hồ khác với giá trị trên PLC, HMI hoặc SCADA.
- Tổng lưu lượng không phù hợp với số liệu thống kê của hệ thống.
- Đồng hồ vừa được sửa chữa, vệ sinh hoặc thay đổi vị trí lắp đặt.
- Thiết bị đã vận hành trong thời gian dài và đến kỳ kiểm tra theo kế hoạch.
- Có nghi ngờ về độ chính xác của dữ liệu dùng để định lượng nguyên liệu hoặc hóa chất.
Cần lưu ý rằng những biểu hiện trên không phải lúc nào cũng xuất phát từ sai số của cảm biến. Một số trường hợp liên quan đến lỗi cấu hình, tín hiệu truyền dẫn, điều kiện lắp đặt hoặc dòng chảy thực tế.
2. Các nguyên nhân khiến đồng hồ đo lưu lượng không chính xác
Trước khi kiểm tra, cần hiểu những yếu tố có thể ảnh hưởng đến kết quả đo. Việc xác định đúng nguyên nhân giúp tránh thay thế thiết bị không cần thiết.
2.1. Cảm biến bị bám cặn hoặc tích tụ tạp chất
Trong hệ thống nước thải, hóa chất hoặc chất lỏng có chứa chất rắn, cặn bẩn có thể tích tụ trên bề mặt cảm biến hoặc các bộ phận tiếp xúc với lưu chất.
Tùy theo nguyên lý đo, tình trạng này có thể làm thay đổi tín hiệu đo hoặc ảnh hưởng đến chuyển động của bộ phận cảm biến.
Ví dụ:
- Điện cực đồng hồ điện từ bị phủ lớp cặn cách điện.
- Cánh turbine bị kẹt hoặc bám tạp chất.
- Đầu dò siêu âm không tiếp xúc tốt với thành ống.
- Bộ phận tạo xoáy của đồng hồ vortex bị bám cặn.
- Ống đo của đồng hồ Coriolis có cặn tích tụ làm ảnh hưởng đến điều kiện vận hành.
Cách xử lý: Kiểm tra và vệ sinh thiết bị theo hướng dẫn của nhà sản xuất. Sau khi vệ sinh, cần kiểm tra lại điều kiện vận hành và đánh giá độ chính xác bằng phương pháp phù hợp nếu vẫn còn nghi ngờ.

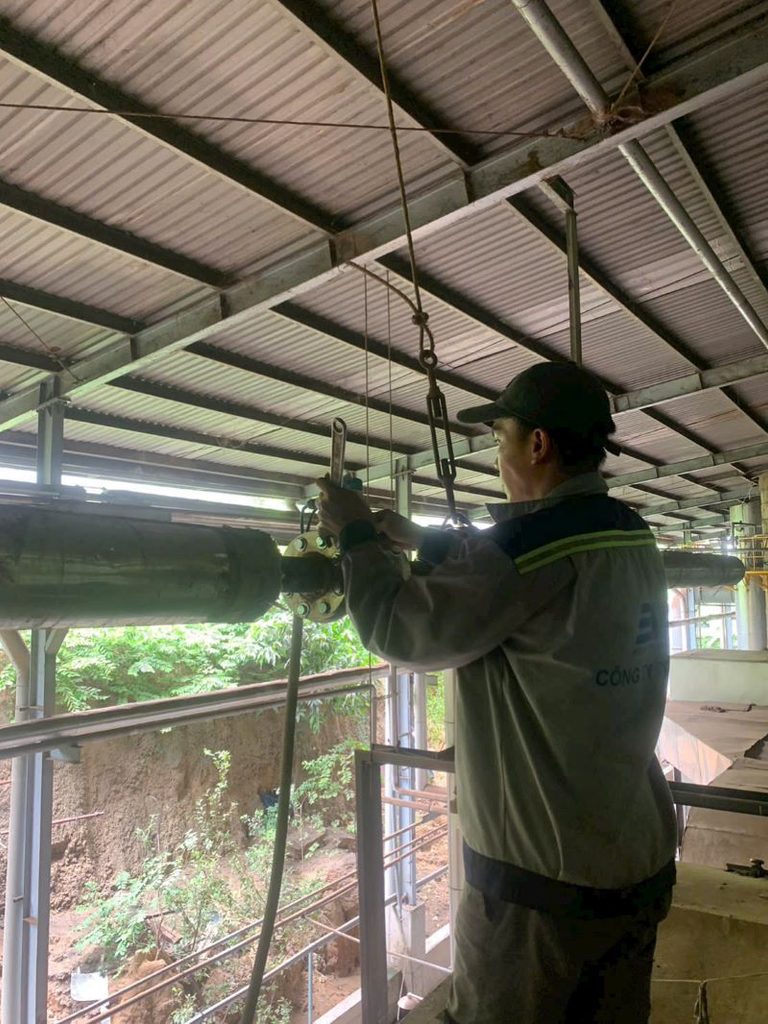

2.2. Lắp đặt đồng hồ không đúng kỹ thuật
Điều kiện lắp đặt ảnh hưởng đáng kể đến kết quả đo của nhiều loại lưu lượng kế.
Một số lỗi thường gặp gồm:
- Lắp đồng hồ ngược chiều dòng chảy.
- Không đảm bảo đoạn ống thẳng theo yêu cầu của nhà sản xuất.
- Đường ống không đầy đối với thiết bị yêu cầu ống đầy.
- Có bọt khí hoặc khí tích tụ trong đường ống.
- Lắp cảm biến tại vị trí dòng chảy bị xoáy mạnh.
- Đầu dò siêu âm được bố trí sai khoảng cách.
- Đường ống rung động làm ảnh hưởng đến tín hiệu đo.
- Hệ thống tiếp địa không phù hợp với đồng hồ điện từ.
Cách xử lý: Kiểm tra lại sơ đồ lắp đặt, hướng dòng chảy, vị trí cảm biến, tình trạng đường ống và các yêu cầu kỹ thuật trong tài liệu của nhà sản xuất.
Không áp dụng một chiều dài đoạn ống thẳng cố định cho mọi loại đồng hồ vì yêu cầu thực tế phụ thuộc vào nguyên lý đo và cấu tạo thiết bị.
2.3. Lưu lượng thực tế nằm ngoài dải đo
Mỗi đồng hồ có dải lưu lượng làm việc được thiết kế theo thông số kỹ thuật.
Nếu lưu lượng thực tế quá thấp, một số loại đồng hồ có thể không đạt được độ chính xác mong muốn. Ngược lại, nếu lưu lượng vượt giới hạn thiết kế, thiết bị có thể đo sai hoặc hoạt động ngoài điều kiện cho phép.
Ví dụ, một đồng hồ có dải đo danh định từ 1 đến 100 m³/h được lắp vào hệ thống thường xuyên vận hành ở 0,2 m³/h. Khi đó, cần xem xét liệu mức lưu lượng thấp này có nằm trong phạm vi đo đáp ứng yêu cầu hay không.
Cách xử lý: Xác định lưu lượng nhỏ nhất, lưu lượng thông thường và lưu lượng lớn nhất của hệ thống. Đối chiếu các giá trị này với dải đo và giới hạn sai số trong tài liệu kỹ thuật của thiết bị.
2.4. Sai thông số cài đặt
Một số trường hợp đồng hồ đo đúng tại cảm biến nhưng kết quả hiển thị hoặc dữ liệu truyền về hệ thống lại không chính xác.
Nguyên nhân có thể bao gồm:
- Cài đặt sai đường kính danh nghĩa.
- Chọn nhầm đơn vị lưu lượng.
- Cài đặt sai dải tín hiệu 4–20 mA.
- Nhập sai hệ số K của đồng hồ turbine.
- Cấu hình sai số xung trên bộ đếm.
- Sai thông số bù nhiệt độ hoặc áp suất.
- Cài đặt sai thanh ghi Modbus.
- PLC quy đổi dữ liệu theo đơn vị không phù hợp.
Cách xử lý: Kiểm tra toàn bộ thông số cấu hình từ đồng hồ đến thiết bị nhận dữ liệu. Ghi lại cấu hình ban đầu trước khi thay đổi bất kỳ thông số nào.
2.5. Nguồn điện, tiếp địa và nhiễu tín hiệu
Nguồn cấp không ổn định, dây tín hiệu đi chung với cáp động lực hoặc tiếp địa không phù hợp có thể làm ảnh hưởng đến tín hiệu của một số loại đồng hồ.
Đối với đồng hồ điện từ, cần chú ý đến tiếp địa, liên kết đẳng thế và cách đấu nối theo hướng dẫn của nhà sản xuất.
Đối với tín hiệu analog 4–20 mA, cần kiểm tra cả thiết bị phát tín hiệu, dây dẫn, nguồn vòng dòng và đầu vào analog của PLC.
Cách xử lý: Kiểm tra nguồn cấp, sơ đồ đấu dây, tiếp địa, lớp chống nhiễu và thông số của thiết bị nhận tín hiệu.
2.6. Cảm biến hoặc bộ phận đo bị hao mòn
Sau thời gian dài hoạt động, các bộ phận như rotor, ổ đỡ, cảm biến hoặc bề mặt tiếp xúc có thể bị hao mòn.
Đối với đồng hồ turbine, tình trạng cơ khí có thể ảnh hưởng đến khả năng quay và tín hiệu đầu ra. Với các loại đồng hồ khác, sự suy giảm đặc tính cảm biến hoặc lỗi linh kiện điện tử cũng có thể ảnh hưởng đến kết quả đo.
Cách xử lý: Kiểm tra theo tài liệu nhà sản xuất. Nếu phát hiện hư hỏng, cần sửa chữa hoặc thay thế bộ phận phù hợp trước khi đánh giá lại độ chính xác.
3. Các phương pháp kiểm tra độ chính xác của đồng hồ đo lưu lượng
Có nhiều phương pháp đánh giá độ chính xác, từ kiểm tra chức năng cơ bản đến hiệu chuẩn bằng hệ thống chuẩn. Việc lựa chọn phụ thuộc vào loại đồng hồ, điều kiện hiện trường và mức độ tin cậy cần đạt được.
3.1. Phương pháp 1: So sánh với đồng hồ chuẩn
Đây là phương pháp đối chiếu giá trị đo của đồng hồ cần kiểm tra với một đồng hồ chuẩn hoặc thiết bị tham chiếu có đặc tính đo lường phù hợp.
Quy trình tổng quát:
Bước 1: Xác định đồng hồ cần kiểm tra và đồng hồ chuẩn.
Bước 2: Kiểm tra hồ sơ, dải đo và tình trạng hoạt động của thiết bị chuẩn.
Bước 3: Bố trí hai thiết bị trong điều kiện đo phù hợp theo phương pháp đã xác định.
Bước 4: Cho hệ thống vận hành và chờ lưu lượng ổn định.
Bước 5: Ghi nhận giá trị của đồng hồ cần kiểm tra và đồng hồ chuẩn tại cùng thời điểm hoặc trong điều kiện so sánh tương đương.
Bước 6: Tính sai lệch và sai số tương đối.
Bước 7: Lặp lại phép đo tại các điểm lưu lượng cần thiết.
Bước 8: Đánh giá kết quả theo giới hạn sai số áp dụng.
Ví dụ:
| Thông số | Giá trị |
|---|---|
| Đồng hồ cần kiểm tra | 21,0 m³/h |
| Đồng hồ chuẩn | 20,0 m³/h |
| Sai lệch | +1,0 m³/h |
| Sai số tương đối | +5,0% |
Trong ví dụ trên, đồng hồ cần kiểm tra đang hiển thị cao hơn đồng hồ chuẩn 5%.
Ưu điểm: Có thể đánh giá trực tiếp sự khác biệt giữa hai thiết bị trong điều kiện vận hành phù hợp.
Hạn chế: Kết quả phụ thuộc vào độ chính xác của đồng hồ chuẩn, cách bố trí thiết bị, điều kiện dòng chảy và độ ổn định của hệ thống. Việc đặt hai đồng hồ cạnh nhau hoặc nối tiếp nhau không tự động đảm bảo rằng phép so sánh đã đáp ứng yêu cầu hiệu chuẩn.
3.2. Phương pháp 2: Đo thể tích lưu chất trong khoảng thời gian xác định
Phương pháp này xác định lượng lưu chất đi qua trong một khoảng thời gian rồi tính lưu lượng trung bình để so sánh với giá trị hiển thị của đồng hồ.
Công thức:
$$
Q=\frac{V}{t}
$$
Trong đó:
- (Q): Lưu lượng trung bình.
- (V): Thể tích lưu chất thu được.
- (t): Thời gian đo.
Nếu thể tích được tính bằng m³ và thời gian tính bằng giờ, kết quả lưu lượng sẽ có đơn vị m³/h.
Ví dụ minh họa:
Một hệ thống thu được 1,5 m³ nước trong thời gian 5 phút.
Đổi thời gian:
5 phút = 5/60 giờ.
Lưu lượng trung bình:
$$
Q=\frac{1,5}{5/60}=18\text{ m}^3/\text{h}
$$
Nếu đồng hồ hiển thị 18,9 m³/h thì:
$$
E=\frac{18,9-18}{18}\times100%=5%
$$
Như vậy, đồng hồ hiển thị cao hơn giá trị tính toán 5% tại điều kiện đo này.
Lưu ý kỹ thuật: Phương pháp chỉ cho kết quả đáng tin cậy khi dụng cụ đo thể tích và thời gian phù hợp, lượng lưu chất được xác định chính xác, điều kiện dòng chảy được kiểm soát và không có thất thoát trong quá trình đo.
Với hệ thống công nghiệp, cần đánh giá khả năng áp dụng thực tế và các yêu cầu an toàn trước khi tiến hành.
3.3. Phương pháp 3: Đối chiếu tổng lưu lượng
Tổng lưu lượng là lượng chất lưu tích lũy trong một khoảng thời gian.
Trong một số hệ thống, có thể so sánh tổng lượng hiển thị trên đồng hồ với một phương pháp đo độc lập hoặc dữ liệu đối chứng đã được xác nhận.
Ví dụ:
- Tổng lưu lượng đầu kỳ: 100 m³.
- Tổng lưu lượng cuối kỳ: 150 m³.
- Lượng tích lũy theo đồng hồ: 50 m³.
Nếu phương pháp đo độc lập xác định lượng thực tế là 48 m³ thì sai số tương đối là:
$$
E=\frac{50-48}{48}\times100%\approx4,17%
$$
Phương pháp này có thể hỗ trợ phát hiện chênh lệch tích lũy, nhưng cần kiểm soát thời điểm ghi nhận, thời gian đo, lượng lưu chất còn lại trong đường ống và mọi dòng vào hoặc dòng ra khác của hệ thống.
Không nên dùng dữ liệu hóa đơn, công suất bơm hoặc lượng tiêu thụ ước tính làm giá trị chuẩn nếu chưa đánh giá được độ tin cậy của phương pháp đó.
3.4. Phương pháp 4: Kiểm tra tín hiệu 4–20 mA
Với đồng hồ có đầu ra analog 4–20 mA, cần kiểm tra mối quan hệ giữa lưu lượng hiển thị và tín hiệu dòng điện.
Giả sử đồng hồ được cấu hình:
- 4 mA tương ứng 0 m³/h.
- 20 mA tương ứng 100 m³/h.
Công thức tính dòng điện lý thuyết:
$$
I=4+\frac{Q-Q_{\min}}{Q_{\max}-Q_{\min}}\times16
$$
Trong đó:
- (I): Dòng điện đầu ra tính bằng mA.
- (Q): Lưu lượng cần xác định.
- (Q_{\min}): Giá trị lưu lượng tại 4 mA.
- (Q_{\max}): Giá trị lưu lượng tại 20 mA.
Nếu đồng hồ hiển thị 50 m³/h, dòng điện lý thuyết là:
$$
I=4+\frac{50-0}{100-0}\times16=12\text{ mA}
$$
Nếu đo được 12 mA, tín hiệu analog phù hợp với giá trị cài đặt trong ví dụ này.
Tuy nhiên, kết quả trên chỉ kiểm tra mối quan hệ giữa lưu lượng hiển thị và tín hiệu analog. Nó không chứng minh cảm biến đang đo đúng lưu lượng thực tế.
Để đánh giá toàn bộ phép đo, cần đối chiếu với giá trị tham chiếu phù hợp.
3.5. Phương pháp 5: Kiểm tra tín hiệu xung
Đồng hồ turbine và một số loại đồng hồ lưu lượng khác sử dụng tín hiệu xung để truyền dữ liệu.
Cần kiểm tra:
- Có phát xung khi lưu chất đi qua hay không.
- Tần số xung có thay đổi theo lưu lượng hay không.
- Hệ số K đã được cài đặt đúng chưa.
- Bộ đếm có nhận đủ xung không.
- Bộ điều khiển có quy đổi xung đúng đơn vị không.
Ví dụ, nếu hệ số K là 100 xung/lít thì 1.000 xung tương ứng:
$$
V=\frac{1000}{100}=10\text{ lít}
$$
Nếu PLC đang cài đặt nhầm hệ số K thành 120 xung/lít, thể tích tính toán sẽ khác với giá trị dự kiến.
Khi đó, cần kiểm tra cấu hình của đồng hồ và bộ nhận xung trước khi kết luận cảm biến đo sai.
3.6. Phương pháp 6: Kiểm tra dữ liệu Modbus RS485
Với đồng hồ sử dụng Modbus RTU, cần so sánh giá trị trên màn hình thiết bị với dữ liệu được đọc tại PLC, HMI hoặc SCADA.
Các thông số cần kiểm tra:
- Địa chỉ thiết bị.
- Tốc độ truyền.
- Kiểu dữ liệu.
- Địa chỉ thanh ghi.
- Thứ tự byte hoặc word nếu thiết bị có yêu cầu.
- Đơn vị đo.
- Hệ số quy đổi.
- Thanh ghi lưu lượng tức thời và tổng lưu lượng.
Nếu màn hình đồng hồ hiển thị 10 m³/h nhưng SCADA hiển thị 100 m³/h, có thể hệ thống đang đọc sai thanh ghi hoặc áp dụng sai hệ số quy đổi.
Trong trường hợp này, cần xử lý vấn đề truyền thông trước khi đánh giá độ chính xác của phép đo lưu lượng.
3.7. Bảng so sánh các phương pháp kiểm tra
| Phương pháp | Mục đích chính | Độ tin cậy phụ thuộc vào | Lưu ý |
|---|---|---|---|
| So sánh với đồng hồ chuẩn | Đánh giá chênh lệch giữa hai thiết bị | Độ chính xác của chuẩn và điều kiện so sánh | Cần chuẩn phù hợp |
| Đo thể tích theo thời gian | Xác định lưu lượng trung bình | Dụng cụ thể tích, thời gian và điều kiện dòng chảy | Phải kiểm soát thất thoát |
| Đối chiếu tổng lưu lượng | Kiểm tra lượng tích lũy | Độ tin cậy của phép đo độc lập và thời gian ghi nhận | Phù hợp để rà soát chênh lệch |
| Kiểm tra 4–20 mA | Xác minh tín hiệu analog | Cấu hình dải đo và thiết bị đo dòng điện | Không thay thế hiệu chuẩn lưu lượng |
| Kiểm tra xung | Xác minh tín hiệu và hệ số K | Bộ đếm, cấu hình và chất lượng tín hiệu | Cần kiểm tra quy đổi đơn vị |
| Kiểm tra Modbus RS485 | Xác minh dữ liệu truyền thông | Thanh ghi, định dạng dữ liệu và cấu hình | Không trực tiếp xác nhận sai số cảm biến |
| Hiệu chuẩn bằng hệ thống chuẩn | Xác định sai số đo lường theo phương pháp phù hợp | Chuẩn, quy trình và điều kiện hiệu chuẩn | Nên dùng khi cần kết quả đo lường có kiểm soát |
4. Quy trình kiểm tra độ chính xác đồng hồ đo lưu lượng tại nhà máy
Để kiểm tra có hệ thống, kỹ thuật viên nên thực hiện theo trình tự dưới đây.
Bước 1: Xác định thông số của đồng hồ
Ghi nhận đầy đủ:
- Hãng sản xuất và model.
- Đường kính DN.
- Dải lưu lượng.
- Loại lưu chất.
- Nhiệt độ và áp suất làm việc.
- Độ chính xác theo tài liệu.
- Loại tín hiệu đầu ra.
- Các thông số cấu hình hiện tại.
Thông tin này giúp xác định phương pháp kiểm tra và phạm vi lưu lượng cần đánh giá.
Bước 2: Kiểm tra ngoại quan
Quan sát vỏ thiết bị, màn hình, đầu nối điện, cáp tín hiệu và tình trạng đường ống.
Nếu phát hiện rò rỉ, ăn mòn, hư hỏng cơ khí hoặc dấu hiệu xâm nhập nước, cần xử lý trước khi thực hiện phép kiểm tra có yêu cầu vận hành ổn định.
Bước 3: Kiểm tra điều kiện lắp đặt
Đối chiếu vị trí lắp đặt với tài liệu của nhà sản xuất.
Cần chú ý hướng dòng chảy, đoạn ống thẳng, trạng thái đầy ống, vị trí van, bơm, cút nối và các nguồn rung động.
Với đồng hồ siêu âm lắp ngoài, cần kiểm tra thêm đường kính ống, vật liệu ống và vị trí đầu dò.
Bước 4: Kiểm tra thông số cài đặt
Kiểm tra đơn vị đo, dải đo, đường kính, hệ số K, tín hiệu analog và các thông số liên quan.
Nếu giá trị trên đồng hồ khác với hệ thống điều khiển, cần kiểm tra thêm thiết bị nhận tín hiệu và phần mềm quy đổi dữ liệu.
Bước 5: Xác định điều kiện dòng chảy
Cho hệ thống vận hành ở trạng thái ổn định theo điều kiện kiểm tra.
Không nên so sánh giá trị tại hai thời điểm khi lưu lượng thay đổi mạnh hoặc điều kiện vận hành không tương đương.
Với chất lỏng, cần xem xét bọt khí, cặn và tình trạng đầy ống. Với khí hoặc hơi, cần kiểm soát các điều kiện nhiệt độ, áp suất và cơ sở quy đổi lưu lượng khi có liên quan.
Bước 6: Chọn phương pháp đối chiếu
Lựa chọn phương pháp phù hợp với loại đồng hồ và mức độ chính xác cần xác định.
Nếu chỉ cần kiểm tra chức năng, có thể kiểm tra màn hình, tín hiệu đầu ra và thông số cấu hình.
Nếu cần đánh giá sai số đo lường, cần sử dụng giá trị tham chiếu đáng tin cậy và phương pháp kiểm tra phù hợp.
Bước 7: Ghi nhận dữ liệu tại nhiều điểm đo
Tùy yêu cầu kiểm tra, nên ghi nhận kết quả tại các mức lưu lượng đại diện cho phạm vi làm việc.
Bảng dữ liệu có thể bao gồm:
| Điểm đo | Giá trị tham chiếu | Giá trị đồng hồ | Sai lệch | Sai số tương đối |
|---|---|---|---|---|
| 1 | … | … | … | … |
| 2 | … | … | … | … |
| 3 | … | … | … | … |
Các điểm đo cần được lựa chọn dựa trên dải vận hành thực tế và phương pháp kiểm tra, không nên áp dụng một số điểm cố định cho mọi thiết bị.
Bước 8: Tính toán sai số
Sử dụng công thức:
$$
E=\frac{Q_m-Q_r}{Q_r}\times100%
$$
Trong đó (Q_m) là giá trị đồng hồ và (Q_r) là giá trị tham chiếu.
Khi (Q_r) bằng 0 hoặc quá gần 0, công thức sai số tương đối không phù hợp hoặc có thể tạo ra kết quả không có ý nghĩa. Khi đó, cần sử dụng tiêu chí đánh giá khác theo quy trình áp dụng.
Bước 9: Đánh giá kết quả
So sánh sai số với giới hạn cho phép được xác định từ tài liệu kỹ thuật, yêu cầu ứng dụng hoặc quy trình đo lường tương ứng.
Không nên mặc định rằng mọi đồng hồ đều phải có sai số dưới cùng một tỷ lệ. Giới hạn cho phép phụ thuộc vào thiết bị và mục đích sử dụng.
Bước 10: Xác định phương án xử lý
Nếu kết quả kiểm tra không đáp ứng yêu cầu, cần phân loại nguyên nhân:
- Lỗi cấu hình.
- Lỗi tín hiệu.
- Lỗi lắp đặt.
- Cảm biến bẩn hoặc hư hỏng.
- Dòng chảy không ổn định.
- Sai lệch đo lường cần hiệu chuẩn hoặc sửa chữa.
Sau khi xử lý, cần kiểm tra lại để xác nhận kết quả.
5. Cách tính sai số của đồng hồ đo lưu lượng
Tính toán sai số giúp định lượng mức độ chênh lệch giữa đồng hồ và giá trị tham chiếu.
5.1. Công thức sai lệch tuyệt đối
$$
\Delta Q=Q_m-Q_r
$$
Trong đó:
- (\Delta Q): Sai lệch tuyệt đối.
- (Q_m): Giá trị đồng hồ.
- (Q_r): Giá trị tham chiếu.
Nếu kết quả dương, đồng hồ chỉ thị cao hơn giá trị tham chiếu. Nếu kết quả âm, đồng hồ chỉ thị thấp hơn giá trị tham chiếu.
5.2. Công thức sai số tương đối
$$
E=\frac{Q_m-Q_r}{Q_r}\times100%
$$
Ví dụ:
Đồng hồ hiển thị 32 m³/h, giá trị tham chiếu là 30 m³/h.
Sai lệch tuyệt đối:
$$
\Delta Q=32-30=2\text{ m}^3/\text{h}
$$
Sai số tương đối:
$$
E=\frac{32-30}{30}\times100%\approx6,67%
$$
Kết quả cho thấy đồng hồ đang hiển thị cao hơn giá trị tham chiếu khoảng 6,67% tại điểm đo này.
5.3. Phân biệt sai số phần trăm giá trị đo và phần trăm toàn thang
Khi đọc tài liệu kỹ thuật, cần chú ý nhà sản xuất công bố độ chính xác theo cách nào.
Sai số theo giá trị đo thường được biểu diễn dưới dạng phần trăm của giá trị đang đo.
Sai số theo toàn thang đo được tính theo phần trăm của một phạm vi đo hoặc giá trị toàn thang đã xác định.
Hai cách biểu diễn này không giống nhau. Ở vùng lưu lượng thấp, sai số tính theo phần trăm toàn thang có thể tương ứng với tỷ lệ lớn hơn khi quy đổi theo giá trị đo thực tế.
Vì vậy, trước khi đánh giá thiết bị đạt hay không đạt, cần đọc đúng định nghĩa độ chính xác trong tài liệu của nhà sản xuất.
6. Cách kiểm tra độ chính xác theo từng loại đồng hồ lưu lượng
6.1. Kiểm tra độ chính xác đồng hồ đo lưu lượng điện từ
Đồng hồ điện từ thường dùng để đo nước, nước thải và chất lỏng dẫn điện phù hợp với thiết kế.
Các bước kiểm tra:
- Kiểm tra đường ống có đầy chất lỏng hay không.
- Xác nhận hướng lắp đặt và chiều dòng chảy.
- Kiểm tra tiếp địa và đấu nối.
- Kiểm tra tình trạng điện cực nếu điều kiện cho phép.
- Kiểm tra cấu hình đường kính và đơn vị đo.
- Đối chiếu lưu lượng với hệ thống chuẩn phù hợp.
- Kiểm tra tín hiệu 4–20 mA hoặc truyền thông nếu có.
- Tính sai số tại các điểm đo cần thiết.
Lưu ý: Đồng hồ điện từ thường không phù hợp với chất lỏng có độ dẫn điện không đáp ứng yêu cầu thiết kế. Trước khi đánh giá sai số, cần xác nhận lưu chất nằm trong phạm vi ứng dụng của thiết bị.
6.2. Kiểm tra độ chính xác đồng hồ turbine
Đồng hồ turbine thường được dùng để đo lưu lượng chất lỏng hoặc khí trong những điều kiện phù hợp với thiết kế.
Các nội dung cần kiểm tra:
- Cánh turbine có bị kẹt hoặc bám cặn không.
- Tín hiệu xung có ổn định không.
- Hệ số K có đúng không.
- Dải lưu lượng có phù hợp không.
- Điều kiện lắp đặt có đáp ứng yêu cầu không.
- Độ nhớt và tính chất lưu chất có nằm trong phạm vi thiết kế không.
Nếu đồng hồ phát xung nhưng tổng lưu lượng không chính xác, cần kiểm tra cả hệ số K tại đồng hồ và cách quy đổi ở bộ đếm hoặc PLC.
6.3. Kiểm tra độ chính xác đồng hồ siêu âm
Với đồng hồ siêu âm dạng kẹp ngoài, cần chú ý:
- Nhập đúng đường kính ngoài và chiều dày thành ống.
- Chọn đúng vật liệu ống.
- Cài đặt đúng loại lưu chất.
- Lắp đầu dò đúng vị trí và khoảng cách.
- Đảm bảo tiếp xúc đầu dò theo hướng dẫn.
- Kiểm tra tình trạng bề mặt ống.
- Xác nhận các thông số truyền âm.
- Đối chiếu với phương pháp tham chiếu phù hợp.
Nếu giá trị đo không ổn định, cần kiểm tra chất lượng tín hiệu và điều kiện lắp đặt trước khi kết luận cảm biến bị hỏng.
6.4. Kiểm tra độ chính xác đồng hồ vortex
Đồng hồ vortex có thể bị ảnh hưởng bởi rung động, điều kiện dòng chảy và các thông số vận hành.
Khi kiểm tra cần xem xét:
- Vị trí lắp đặt.
- Rung động đường ống.
- Tình trạng cảm biến.
- Dải lưu lượng.
- Nhiệt độ và áp suất.
- Cấu hình bù nếu sử dụng.
- Tín hiệu đầu ra.
Đối với khí và hơi, cần xác nhận các giá trị đang được so sánh sử dụng cùng điều kiện quy chiếu. Lưu lượng thể tích thực tế và lưu lượng thể tích quy đổi về điều kiện tiêu chuẩn không thể so sánh trực tiếp nếu chưa quy đổi phù hợp.
6.5. Kiểm tra độ chính xác đồng hồ Coriolis
Đồng hồ Coriolis thường được sử dụng để đo lưu lượng khối lượng.
Khi kiểm tra, cần chú ý:
- Giá trị lưu lượng khối lượng.
- Độ lệch điểm không.
- Điều kiện lắp đặt.
- Ứng suất cơ học từ đường ống.
- Rung động thiết bị.
- Cấu hình lưu chất.
- Tình trạng đường ống đo.
- Các cảnh báo chẩn đoán.
Việc kiểm tra điểm không có thể giúp phát hiện một số vấn đề, nhưng không thay thế việc đánh giá độ chính xác trên toàn dải lưu lượng.
7. Làm gì khi đồng hồ đo lưu lượng không chính xác?
Khi phát hiện kết quả đo bất thường, không nên lập tức thay đồng hồ mới. Cần kiểm tra theo thứ tự từ các nguyên nhân đơn giản đến các vấn đề chuyên sâu hơn.
7.1. Kiểm tra điều kiện vận hành
Xác nhận lưu lượng thực tế, trạng thái van, hoạt động của bơm và các thay đổi trong hệ thống.
Nếu lưu lượng thay đổi theo quy trình sản xuất, giá trị hiển thị khác nhau giữa các thời điểm chưa chắc là dấu hiệu đồng hồ đo sai.
7.2. Kiểm tra cấu hình thiết bị
Xác nhận đơn vị đo, đường kính, dải đo, hệ số K, dải tín hiệu analog và các thông số quy đổi.
Nếu phát hiện cấu hình sai, cần ghi lại trạng thái ban đầu và điều chỉnh theo tài liệu kỹ thuật.
7.3. Kiểm tra cảm biến và đường ống
Kiểm tra cặn bẩn, bọt khí, tình trạng đầy ống, rung động và các yếu tố có thể ảnh hưởng đến nguyên lý đo.
Chỉ thực hiện vệ sinh hoặc tháo lắp sau khi đã đảm bảo an toàn và tuân thủ quy trình của nhà máy.
7.4. Kiểm tra tín hiệu truyền về hệ thống điều khiển
Nếu màn hình đồng hồ và PLC không hiển thị cùng giá trị, cần kiểm tra tín hiệu 4–20 mA, xung, Modbus RS485 hoặc cấu hình đầu vào tương ứng.
Phải xác định được sai lệch xuất hiện tại cảm biến, bộ chuyển đổi, đường truyền hay thiết bị nhận dữ liệu.
7.5. Thực hiện hiệu chuẩn hoặc sửa chữa
Nếu đã loại trừ các nguyên nhân liên quan đến lắp đặt, cấu hình và tín hiệu nhưng vẫn nghi ngờ sai số đo lường, cần thực hiện hiệu chuẩn bằng phương pháp phù hợp.
Nếu kết quả cho thấy thiết bị không đáp ứng yêu cầu, có thể cần điều chỉnh, sửa chữa hoặc thay thế tùy theo tình trạng và khuyến cáo của nhà sản xuất.
8. Phân biệt kiểm tra độ chính xác, hiệu chuẩn và kiểm định
Ba hoạt động này có liên quan nhưng không đồng nghĩa với nhau.
| Hoạt động | Mục đích | Kết quả |
|---|---|---|
| Kiểm tra độ chính xác | Đánh giá sơ bộ hoặc xác định chênh lệch bằng phương pháp phù hợp | Phát hiện bất thường, sai lệch |
| Hiệu chuẩn | Xác định mối quan hệ giữa giá trị đo và giá trị chuẩn | Cung cấp dữ liệu sai số và thông tin đo lường liên quan |
| Kiểm định | Đánh giá phương tiện đo theo yêu cầu kỹ thuật đo lường áp dụng | Kết luận theo quy trình kiểm định tương ứng |
Kiểm tra tại hiện trường bằng một thiết bị đối chứng có thể hữu ích cho công tác bảo trì, nhưng không phải lúc nào cũng thay thế được hiệu chuẩn hoặc kiểm định.
Theo Luật Đo lường, hiệu chuẩn và kiểm định là những hoạt động có mục đích khác nhau; yêu cầu áp dụng phụ thuộc vào loại phương tiện đo và mục đích sử dụng. (Chinh Phu Document System)
Đối với đồng hồ dùng trong mua bán, thanh toán hoặc ứng dụng thuộc phạm vi quản lý đo lường pháp lý, doanh nghiệp cần xác định yêu cầu kiểm định tương ứng thay vì chỉ dựa vào kết quả kiểm tra nội bộ.
9. Checklist kiểm tra độ chính xác đồng hồ đo lưu lượng
Kỹ thuật viên có thể sử dụng checklist dưới đây để chuẩn hóa công việc kiểm tra tại nhà máy.
9.1. Kiểm tra trước khi đo
- Ghi nhận hãng sản xuất, model và số serial.
- Xác định dải lưu lượng và đường kính DN.
- Xác định loại lưu chất.
- Kiểm tra điều kiện lắp đặt.
- Kiểm tra hướng dòng chảy.
- Kiểm tra tình trạng đường ống.
- Kiểm tra nguồn cấp và đấu nối.
- Kiểm tra cấu hình đồng hồ.
- Xác định phương pháp kiểm tra.
- Kiểm tra tính phù hợp của thiết bị chuẩn hoặc phương pháp đối chiếu.
9.2. Trong quá trình kiểm tra
- Đảm bảo điều kiện dòng chảy phù hợp.
- Ghi nhận giá trị đồng hồ.
- Ghi nhận giá trị tham chiếu.
- Kiểm tra tín hiệu đầu ra nếu có.
- Ghi nhận nhiệt độ và áp suất khi cần.
- Thực hiện phép đo lặp theo phương pháp áp dụng.
- Tính sai lệch tuyệt đối.
- Tính sai số tương đối khi phù hợp.
- Ghi nhận các hiện tượng bất thường.
9.3. Sau khi kiểm tra
- Tổng hợp kết quả.
- So sánh với giới hạn sai số áp dụng.
- Xác định nguyên nhân sai lệch.
- Đề xuất vệ sinh, bảo dưỡng, hiệu chuẩn hoặc sửa chữa.
- Kiểm tra lại sau xử lý.
- Lưu hồ sơ kiểm tra.
- Cập nhật kế hoạch bảo trì hoặc hiệu chuẩn.
10. Câu hỏi thường gặp về cách kiểm tra độ chính xác đồng hồ đo lưu lượng
10.1. Làm thế nào để biết đồng hồ đo lưu lượng có chính xác không?
Cần so sánh giá trị của đồng hồ với một giá trị tham chiếu đáng tin cậy trong điều kiện đo phù hợp. Đồng thời, phải kiểm tra lắp đặt, cấu hình và tín hiệu đầu ra để loại trừ các nguyên nhân gây sai lệch không xuất phát từ cảm biến.
10.2. Có thể kiểm tra độ chính xác đồng hồ bằng cách so sánh với đồng hồ khác không?
Có thể đối chiếu trong điều kiện phù hợp, nhưng kết quả phụ thuộc vào độ chính xác của thiết bị đối chứng, điều kiện dòng chảy và phương pháp so sánh. Nếu cần kết quả đo lường có kiểm soát, nên sử dụng hệ thống chuẩn và quy trình hiệu chuẩn phù hợp.
10.3. Đồng hồ đo lưu lượng sai bao nhiêu phần trăm thì cần thay?
Không có một tỷ lệ duy nhất áp dụng cho tất cả các loại đồng hồ. Cần căn cứ vào giới hạn sai số theo tài liệu kỹ thuật, yêu cầu quy trình và mục đích sử dụng. Nếu sai số vượt giới hạn, cần xác định nguyên nhân và đánh giá khả năng điều chỉnh hoặc sửa chữa trước khi quyết định thay thế.
10.4. Đồng hồ hiển thị đúng nhưng PLC báo sai thì nguyên nhân là gì?
Nguyên nhân có thể nằm ở tín hiệu 4–20 mA, hệ số xung, cấu hình Modbus, đơn vị đo hoặc chương trình quy đổi tại PLC. Cần kiểm tra từng phần của chuỗi truyền dữ liệu trước khi kết luận đồng hồ đo lưu lượng không chính xác.
10.5. Bao lâu nên kiểm tra độ chính xác đồng hồ đo lưu lượng một lần?
Tần suất phụ thuộc vào mức độ quan trọng của phép đo, điều kiện vận hành, lịch sử sai số, khuyến cáo của nhà sản xuất và yêu cầu quản lý. Với thiết bị quan trọng, doanh nghiệp nên xây dựng kế hoạch kiểm tra hoặc hiệu chuẩn định kỳ phù hợp với rủi ro thực tế.
10.6. Kiểm tra tín hiệu 4–20 mA có đủ để xác nhận độ chính xác của đồng hồ không?
Không. Kiểm tra 4–20 mA giúp xác nhận mối quan hệ giữa giá trị hiển thị và tín hiệu analog theo cấu hình. Để xác nhận độ chính xác của phép đo lưu lượng, cần so sánh với giá trị tham chiếu bằng phương pháp phù hợp.
10.7. Khi nào cần hiệu chuẩn đồng hồ đo lưu lượng?
Nên xem xét hiệu chuẩn khi cần xác định sai số đo lường, khi kết quả đo có dấu hiệu bất thường, sau sửa chữa hoặc theo kế hoạch kiểm soát thiết bị đo. Phương pháp hiệu chuẩn phải phù hợp với loại đồng hồ và mục đích sử dụng.
11. Kết luận
Kiểm tra độ chính xác của đồng hồ đo lưu lượng là công việc cần thiết để đảm bảo dữ liệu vận hành có độ tin cậy phù hợp. Quy trình kiểm tra nên bắt đầu từ việc xác định thông số thiết bị, kiểm tra lắp đặt, cấu hình và tín hiệu, sau đó lựa chọn phương pháp đối chiếu phù hợp để xác định sai lệch.
Đối với các hệ thống công nghiệp, không nên chỉ dựa vào giá trị hiển thị trên màn hình hoặc tín hiệu truyền về PLC để kết luận đồng hồ đo đúng. Khi cần đánh giá sai số đo lường, phải sử dụng giá trị tham chiếu đáng tin cậy và phương pháp phù hợp với loại đồng hồ.
Nếu đồng hồ có dấu hiệu đo sai, hãy kiểm tra lần lượt điều kiện vận hành, cảm biến, cấu hình, tín hiệu đầu ra và hệ thống điều khiển. Sau khi xác định nguyên nhân, doanh nghiệp có thể lựa chọn vệ sinh, bảo dưỡng, hiệu chuẩn, sửa chữa hoặc thay thế thiết bị để đảm bảo hệ thống đo lưu lượng hoạt động ổn định.
Gợi ý kỹ thuật: Khi kiểm tra đồng hồ đo lưu lượng điện từ, turbine, siêu âm, vortex hoặc Coriolis, hãy sử dụng quy trình phù hợp với nguyên lý đo và yêu cầu thực tế. Với các phép đo quan trọng hoặc thuộc phạm vi quản lý đo lường pháp lý, cần xác định rõ yêu cầu hiệu chuẩn hoặc kiểm định trước khi sử dụng kết quả.
