Đồng hồ lưu lượng kênh hở (Ultrasonic Open Channel Flowmeter)

Đồng hồ lưu lượng kênh hở (Ultrasonic Open Channel Flowmeter) là thiết bị đo lưu lượng được sử dụng phổ biến trong hệ thống xử lý nước thải, kênh dẫn nước, mương hở, trạm bơm và các công trình thủy lợi. Thiết bị sử dụng cảm biến siêu âm để đo mực nước, sau đó kết hợp với đặc tính hình học của kênh hoặc đập đo để tính toán lưu lượng tức thời và tổng lưu lượng.

Khác với đồng hồ lưu lượng điện từ hoặc turbine được lắp trực tiếp trên đường ống kín, đồng hồ lưu lượng kênh hở phù hợp với những hệ thống mà dòng chất lỏng chảy tự do trên bề mặt, không bị áp suất đường ống bao kín.

Trong thực tế, Ultrasonic Open Channel Flowmeter đặc biệt phù hợp với nước thải có bùn, cặn và chất rắn lơ lửng, bởi cảm biến có thể được lắp phía trên dòng chảy mà không cần tiếp xúc trực tiếp với môi chất.

Đồng hồ lưu lượng kênh hở là gì?

Đồng hồ lưu lượng kênh hở là thiết bị đo lưu lượng dựa trên mối quan hệ giữa mực nước và lưu lượng tại một vị trí đo xác định.

Thiết bị thường gồm:

Bộ hiển thị và xử lý tín hiệu.
Cảm biến mức siêu âm.
Bộ chuyển đổi tín hiệu.
Ngõ ra 4–20 mA.
RS485 Modbus RTU tùy model.
Relay cảnh báo tùy cấu hình.
Bộ nhớ lưu dữ liệu tùy thiết bị.

Cảm biến siêu âm được đặt phía trên mặt nước. Cảm biến phát sóng siêu âm xuống bề mặt chất lỏng và nhận tín hiệu phản xạ trở lại.

Từ thời gian truyền và nhận sóng, bộ điều khiển xác định khoảng cách từ cảm biến đến mặt nước.

Khi đã xác định được chiều cao mực nước, thiết bị sử dụng công thức hoặc đường cong lưu lượng được cài đặt sẵn để tính lưu lượng.

Công thức cơ bản

Về nguyên lý:

Q = f(h)

Trong đó:

Q là lưu lượng.
h là chiều cao mực nước.
f(h) là quan hệ giữa mực nước và lưu lượng phụ thuộc vào hình dạng kênh, máng hoặc đập đo.

Vì vậy, đồng hồ lưu lượng kênh hở thực chất là một hệ thống đo mức + chuyển đổi mực nước thành lưu lượng.

Nguyên lý hoạt động của Ultrasonic Open Channel Flowmeter

Nguyên lý hoạt động của đồng hồ lưu lượng kênh hở có thể chia thành 4 bước chính.

Bước 1: Cảm biến phát sóng siêu âm

Cảm biến được lắp phía trên mặt nước.

Thiết bị phát một xung siêu âm hướng xuống bề mặt dòng chảy.

Bước 2: Nhận tín hiệu phản xạ

Sóng siêu âm phản xạ từ bề mặt nước trở lại cảm biến.

Bộ xử lý xác định thời gian truyền của sóng.

Bước 3: Tính chiều cao mực nước

Từ khoảng cách giữa cảm biến và mặt nước, thiết bị tính được chiều cao mực nước trong kênh.

Ví dụ:

h = H − d

Trong đó:

H là khoảng cách tham chiếu từ cảm biến đến đáy hoặc điểm chuẩn.
d là khoảng cách từ cảm biến đến mặt nước.
h là chiều cao mực nước.

Bước 4: Tính lưu lượng

Thiết bị sử dụng đường cong Q/h tương ứng với loại kênh hoặc máng đo.

Kết quả được hiển thị dưới dạng:

Lưu lượng tức thời.
Tổng lưu lượng.
Mực nước.
Một số thông số cảnh báo tùy model.

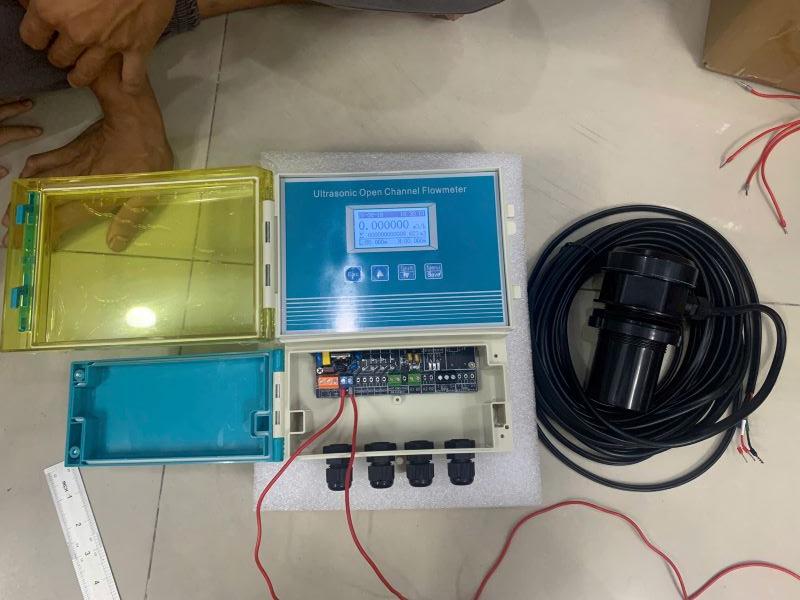

Cấu tạo đồng hồ lưu lượng kênh hở

Một hệ thống Ultrasonic Open Channel Flowmeter thường bao gồm các thành phần sau.

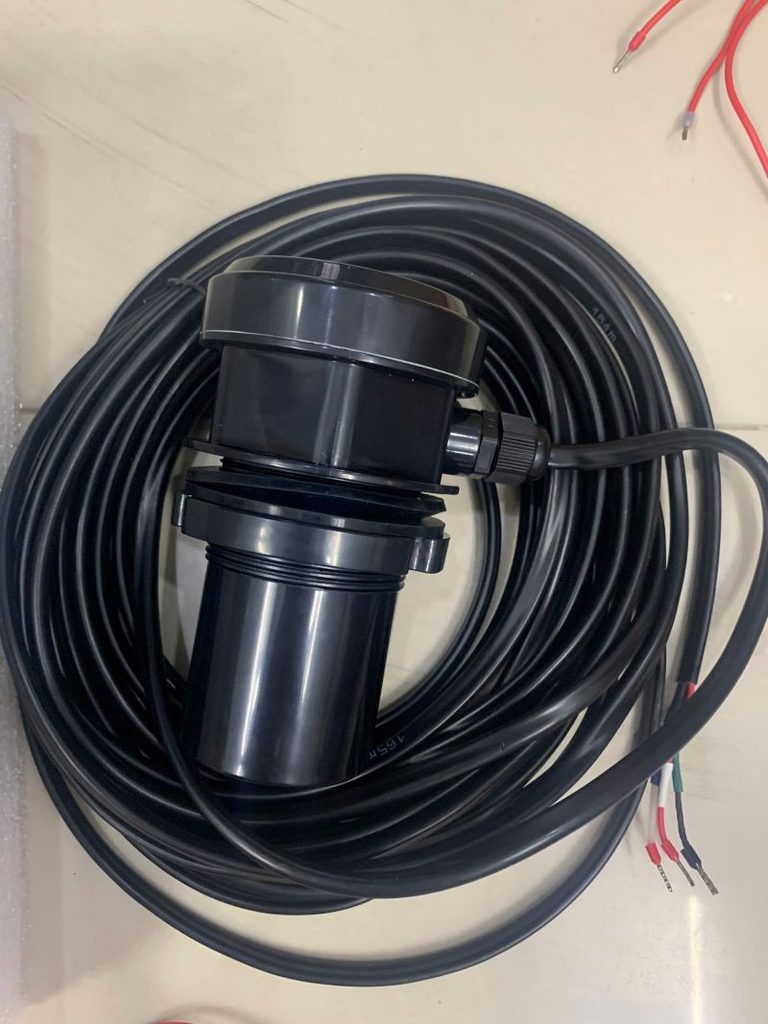

Cảm biến siêu âm

Cảm biến có nhiệm vụ phát và thu sóng siêu âm.

Do được lắp phía trên dòng chảy nên cảm biến không cần tiếp xúc trực tiếp với nước thải.

Đây là một ưu điểm quan trọng trong môi trường có:

Bùn.
Cặn.
Dầu mỡ.
Chất rắn lơ lửng.
Hóa chất.
Nước thải có tính ăn mòn.

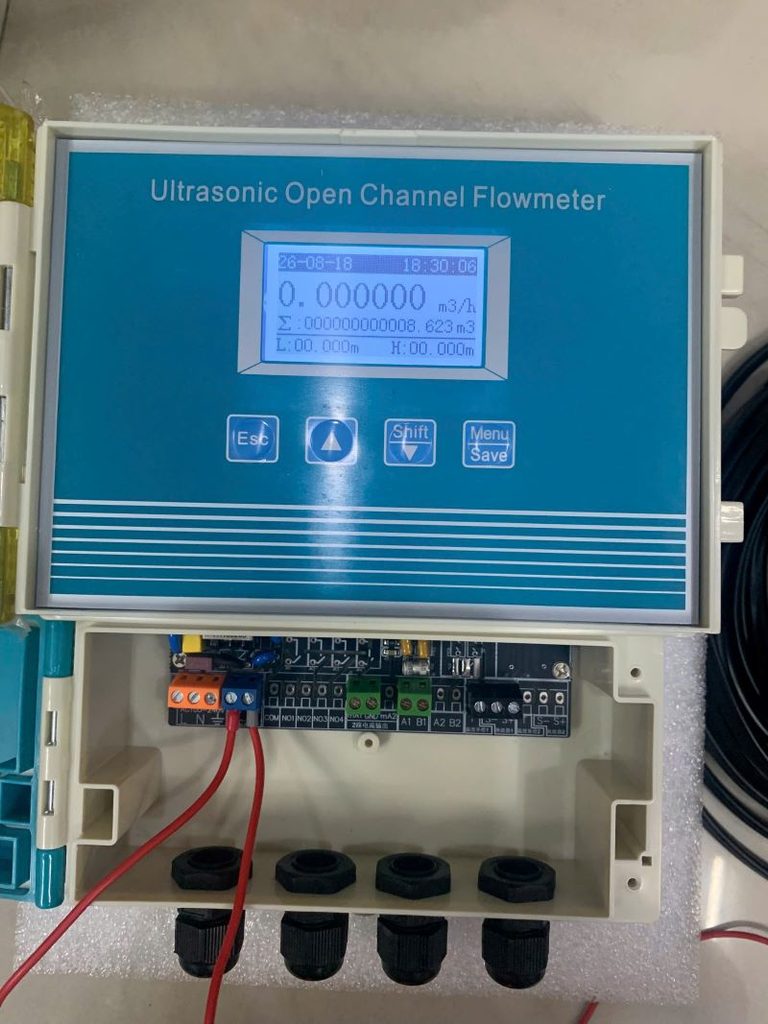

Bộ điều khiển

Bộ điều khiển tiếp nhận tín hiệu từ cảm biến, xử lý dữ liệu và tính toán lưu lượng.

Tùy model, bộ điều khiển có thể hỗ trợ:

Màn hình LCD.
Cài đặt tham số.
Hiển thị lưu lượng.
Hiển thị mực nước.
Tổng lưu lượng.
4–20 mA.
RS485 Modbus RTU.
Relay cảnh báo.
Lưu trữ dữ liệu.

Kênh hoặc máng đo

Kênh dẫn có thể là:

Kênh chữ nhật.
Kênh hình thang.
Máng Parshall.
Đập chữ V.
Đập chữ nhật.
Máng đo chuyên dụng.

Hình học của kênh có ảnh hưởng trực tiếp đến độ chính xác của phép đo.

Các loại kênh hở thường sử dụng

Việc lựa chọn công thức tính lưu lượng phụ thuộc vào hình dạng công trình đo.

Máng Parshall

Máng Parshall là một trong những cấu trúc phổ biến trong hệ thống đo lưu lượng nước và nước thải.

Ưu điểm:

Có quan hệ Q/h tương đối ổn định.
Có thể sử dụng cho nhiều dải lưu lượng.
Phù hợp với hệ thống xử lý nước thải.
Có thể kết hợp cảm biến siêu âm để đo mực nước.

Đập chữ V

Đập chữ V thường được sử dụng cho lưu lượng nhỏ.

Ưu điểm là khả năng tạo ra quan hệ giữa chiều cao mực nước và lưu lượng tương đối rõ ràng.

Đây là lựa chọn phù hợp cho một số dòng chảy nhỏ tại hệ thống xử lý nước thải.

Đập chữ nhật

Đập chữ nhật phù hợp với nhiều hệ thống kênh hở có lưu lượng từ nhỏ đến tương đối lớn.

Khi sử dụng, cần đảm bảo điều kiện thủy lực và hình học đập phù hợp với công thức tính.

Kênh chữ nhật

Một số hệ thống có thể đo lưu lượng dựa trên mực nước trong kênh chữ nhật.

Trong trường hợp này, cần xác định chính xác:

Chiều rộng kênh.
Cao độ đáy.
Điều kiện dòng chảy.
Điểm lắp cảm biến.
Quan hệ Q/h.

Ưu điểm của đồng hồ lưu lượng kênh hở

Đo không tiếp xúc

Cảm biến siêu âm được đặt phía trên dòng chảy nên hạn chế tiếp xúc với nước thải.

Điều này giúp giảm nguy cơ:

Bám bẩn cảm biến.
Ăn mòn.
Hư hỏng do hóa chất.
Tắc nghẽn cơ khí.

Phù hợp với nước thải

Ultrasonic Open Channel Flowmeter đặc biệt hữu ích cho hệ thống nước thải vì không cần lắp cảm biến trực tiếp vào dòng nước.

Không gây tổn thất áp suất

Thiết bị không sử dụng cấu trúc gây cản trở dòng chảy như một số loại thiết bị đo lắp trong đường ống.

Dễ bảo trì

Cảm biến được đặt phía trên mặt nước nên việc kiểm tra và vệ sinh thường thuận tiện hơn so với cảm biến ngâm trực tiếp.

Có thể truyền tín hiệu về hệ thống điều khiển

Tùy model, thiết bị có thể cung cấp:

4–20 mA

và

RS485 Modbus RTU

để kết nối với PLC, SCADA hoặc hệ thống giám sát trung tâm.

Nhược điểm và giới hạn

Mặc dù có nhiều ưu điểm, đồng hồ lưu lượng kênh hở cũng có những giới hạn cần lưu ý.

Phụ thuộc vào điều kiện dòng chảy

Kết quả đo phụ thuộc nhiều vào điều kiện thủy lực tại vị trí lắp đặt.

Ảnh hưởng bởi bọt và hơi nước

Bọt dày trên bề mặt có thể làm suy giảm tín hiệu siêu âm.

Cần không gian lắp đặt phù hợp

Cảm biến cần có khoảng cách đo phù hợp và vùng phản xạ tương đối ổn định.

Cần lựa chọn đúng công thức Q/h

Nếu chọn sai loại máng hoặc sai kích thước kênh, lưu lượng hiển thị có thể sai đáng kể ngay cả khi cảm biến mức hoạt động bình thường.

Đồng hồ lưu lượng kênh hở dùng cho nước thải

Đây là một trong những ứng dụng phổ biến nhất của thiết bị.

Trong hệ thống xử lý nước thải, Ultrasonic Open Channel Flowmeter có thể được sử dụng để đo:

Lưu lượng nước thải đầu vào.
Lưu lượng nước thải đầu ra.
Lưu lượng giữa các công đoạn.
Lưu lượng nước sau xử lý.
Lưu lượng xả.
Lưu lượng tại mương dẫn.
Lưu lượng tại trạm bơm.

Thiết bị có thể được lắp tại vị trí có máng Parshall hoặc đập đo lưu lượng.

Ứng dụng trong hệ thống xử lý nước thải

Đồng hồ lưu lượng kênh hở được sử dụng tại nhiều công đoạn.

Đo nước thải đầu vào

Thiết bị giúp theo dõi lượng nước thải đi vào hệ thống xử lý.

Thông tin này có thể được sử dụng để:

Theo dõi tải lượng hệ thống.
Đánh giá công suất thực tế.
Tính toán hóa chất.
Theo dõi biến động lưu lượng.

Đo nước sau xử lý

Tại đầu ra hệ thống, thiết bị có thể được dùng để giám sát lưu lượng nước sau xử lý trước khi xả.

Đo lưu lượng tại mương

Các mương dẫn nước thải có thể được kết hợp với đập hoặc máng đo để tạo điều kiện hình thành quan hệ Q/h.

Ứng dụng trong công nghiệp

Ngoài xử lý nước thải, thiết bị còn được sử dụng trong:

Nhà máy thực phẩm.
Nhà máy bia.
Nhà máy nước giải khát.
Nhà máy thủy sản.
Nhà máy giấy.
Nhà máy dệt nhuộm.
Nhà máy hóa chất.
Khu công nghiệp.
Trạm xử lý nước tập trung.
Công trình thủy lợi.
Hệ thống thoát nước.

Bảng thông số kỹ thuật tham khảo

Thông số	Giá trị tham khảo
Nguyên lý	Siêu âm
Đối tượng đo	Lưu lượng kênh hở
Phương pháp	Đo mực nước và tính Q/h
Kiểu cảm biến	Siêu âm không tiếp xúc
Môi trường	Nước, nước thải
Hiển thị	LCD tùy model
Ngõ ra	4–20 mA
Truyền thông	RS485 Modbus RTU tùy model
Cảnh báo	Relay tùy model
Kiểu kênh	Máng Parshall, đập V, đập chữ nhật, kênh chữ nhật
Lắp đặt	Phía trên mặt nước
Bảo trì	Vệ sinh và kiểm tra cảm biến định kỳ

Thông số thực tế cần được xác nhận theo model cụ thể và điều kiện công trình.

Cách lựa chọn đồng hồ lưu lượng kênh hở

Đây là bước rất quan trọng để đảm bảo thiết bị đo chính xác.

Xác định lưu lượng nhỏ nhất và lớn nhất

Cần cung cấp:

Qmin.
Q trung bình.
Qmax.

Không nên chỉ dựa vào lưu lượng trung bình để lựa chọn thiết bị.

Xác định kích thước kênh

Cần biết:

Chiều rộng kênh.
Chiều sâu.
Chiều dài.
Hình dạng kênh.
Cao độ đáy.
Vị trí dự kiến lắp cảm biến.

Xác định loại máng hoặc đập đo

Nếu hệ thống đã có máng Parshall, cần xác định đúng kích thước máng.

Nếu sử dụng đập chữ V, cần xác định:

Góc chữ V.
Chiều rộng.
Cao độ.
Điều kiện dòng chảy.

Kiểm tra môi trường

Cần đánh giá:

Nhiệt độ.
Bọt.
Hơi nước.
Mùi.
Hóa chất.
Bùn.
Cặn.
Dầu mỡ.

Hướng dẫn lắp đặt cảm biến siêu âm

Vị trí lắp đặt ảnh hưởng trực tiếp đến độ chính xác.

Chọn vị trí dòng chảy ổn định

Không nên đặt cảm biến ngay tại:

Cửa xả dòng chảy mạnh.
Vị trí dòng chảy xoáy.
Khu vực có bọt nhiều.
Vị trí có vật cản.
Khu vực có dòng chảy ngược.

Đảm bảo cảm biến hướng đúng

Cảm biến phải hướng về bề mặt chất lỏng theo đúng yêu cầu của nhà sản xuất.

Đảm bảo khoảng cách đo

Cần đảm bảo mực nước nằm trong vùng đo cho phép.

Nếu mực nước quá gần cảm biến, tín hiệu có thể bị ảnh hưởng bởi vùng chết.

Nếu mực nước quá thấp, tín hiệu phản xạ có thể không đủ ổn định.

Những lỗi thường gặp khi đo lưu lượng kênh hở

Lưu lượng hiển thị bằng 0

Nguyên nhân có thể là:

Cảm biến không nhận tín hiệu.
Mực nước thấp hơn phạm vi đo.
Cài đặt sai thông số.
Sai công thức Q/h.
Bề mặt nước có quá nhiều bọt.
Cảm biến lắp sai vị trí.

Lưu lượng nhảy liên tục

Một số nguyên nhân thường gặp:

Bề mặt nước dao động.
Có bọt khí.
Dòng chảy bị xoáy.
Nhiễu tín hiệu.
Cảm biến lắp chưa đúng.
Thông số lọc tín hiệu chưa phù hợp.

Lưu lượng đo cao hơn thực tế

Có thể kiểm tra:

Kích thước kênh.
Cao độ đáy.
Điểm tham chiếu.
Công thức Q/h.
Thông số máng đo.
Vị trí cảm biến.

Lưu lượng thấp hơn thực tế

Cần kiểm tra tương tự, đặc biệt là chiều cao mực nước và thông số hình học của kênh.

Cách kiểm tra khi đồng hồ đo sai

Khi nghi ngờ thiết bị đo sai, không nên thay cảm biến ngay.

Nên kiểm tra theo trình tự:

Bước 1: Kiểm tra nguồn cấp.

Bước 2: Kiểm tra tín hiệu cảm biến.

Bước 3: Kiểm tra khoảng cách cảm biến đến mặt nước.

Bước 4: Kiểm tra chiều cao mực nước thực tế.

Bước 5: Kiểm tra kích thước kênh.

Bước 6: Kiểm tra loại máng hoặc đập.

Bước 7: Kiểm tra công thức Q/h.

Bước 8: Kiểm tra tín hiệu 4–20 mA.

Bước 9: So sánh với phương pháp đo độc lập nếu cần.

Bảo trì đồng hồ lưu lượng kênh hở

Mặc dù cảm biến không tiếp xúc với nước nhưng vẫn cần bảo trì định kỳ.

Vệ sinh cảm biến

Kiểm tra bề mặt cảm biến và loại bỏ:

Bụi.
Cặn.
Mạng nhện.
Hơi hóa chất.
Vật liệu bám trên mặt cảm biến.

Kiểm tra vị trí lắp

Đảm bảo cảm biến không bị:

Xê dịch.
Rung.
Nghiêng.
Che khuất.
Ngập nước.

Kiểm tra tín hiệu

Theo dõi:

4–20 mA.
RS485.
Giá trị hiển thị.
Tín hiệu cảnh báo.

Kiểm tra máng đo

Đối với hệ thống nước thải, cần kiểm tra tình trạng:

Bùn lắng.
Rác.
Cặn.
Vật cản.
Biến dạng máng.

Nếu máng đo bị bám bùn hoặc thay đổi hình học, quan hệ Q/h có thể không còn chính xác.

So sánh đồng hồ lưu lượng kênh hở và đồng hồ điện từ

Tiêu chí	Kênh hở siêu âm	Điện từ
Môi trường	Kênh hở	Đường ống
Phương pháp	Đo mức và tính Q	Đo vận tốc dòng chảy
Lắp đặt	Trên mặt nước	Trên đường ống
Tiếp xúc môi chất	Không tiếp xúc	Tiếp xúc
Nước thải	Rất phù hợp	Phù hợp
Kênh hở	Phù hợp	Không phù hợp trực tiếp
Tổn thất áp suất	Gần như không	Có thể có
Bảo trì	Tương đối đơn giản	Cần kiểm tra cảm biến/điện cực

Hai loại thiết bị không hoàn toàn thay thế nhau vì phục vụ hai điều kiện thủy lực khác nhau.

Đồng hồ lưu lượng kênh hở có xuất tín hiệu 4–20mA không?

Có. Nhiều model Ultrasonic Open Channel Flowmeter hỗ trợ ngõ ra 4–20 mA để kết nối với:

PLC.
SCADA.
Bộ ghi dữ liệu.
Hệ thống điều khiển trung tâm.
Thiết bị hiển thị từ xa.

Cần kiểm tra model cụ thể trước khi đặt hàng vì cấu hình ngõ ra có thể khác nhau.

Đồng hồ lưu lượng kênh hở có Modbus không?

Một số model hỗ trợ RS485 Modbus RTU.

Thông qua Modbus, hệ thống điều khiển có thể đọc các thông số như:

Lưu lượng.
Mực nước.
Tổng lưu lượng.
Trạng thái cảnh báo.
Một số tham số cấu hình.

Đây là lựa chọn phù hợp khi cần tích hợp đồng hồ vào hệ thống SCADA hoặc BMS.

Đồng hồ lưu lượng kênh hở giá bao nhiêu?

Giá Ultrasonic Open Channel Flowmeter phụ thuộc vào:

Model.
Phạm vi đo.
Loại cảm biến.
Khoảng cách đo.
Ngõ ra.
Giao tiếp truyền thông.
Màn hình.
Cấp bảo vệ.
Yêu cầu lắp đặt.
Loại máng đo.

Để lựa chọn chính xác, không nên chỉ dựa vào giá thiết bị mà cần đánh giá toàn bộ điều kiện công trình.

Những thông tin cần cung cấp khi chọn thiết bị

Để lựa chọn đúng đồng hồ lưu lượng kênh hở, khách hàng nên cung cấp:

Loại chất lỏng.
Lưu lượng nhỏ nhất.
Lưu lượng trung bình.
Lưu lượng lớn nhất.
Chiều rộng kênh.
Chiều sâu kênh.
Hình dạng kênh.
Loại máng hoặc đập.
Chiều cao mực nước min/max.
Khoảng cách từ vị trí lắp cảm biến đến mặt nước.
Nhiệt độ môi trường.
Tình trạng bọt và hơi nước.
Yêu cầu tín hiệu 4–20 mA.
Yêu cầu RS485 Modbus.
Yêu cầu hiển thị và lưu dữ liệu.

Những thông tin này giúp kỹ thuật lựa chọn cảm biến và cấu hình tính lưu lượng phù hợp.

FAQ về đồng hồ lưu lượng kênh hở

Đồng hồ lưu lượng kênh hở hoạt động như thế nào?

Thiết bị sử dụng cảm biến siêu âm để đo khoảng cách đến mặt nước, từ đó xác định mực nước và sử dụng quan hệ Q/h để tính lưu lượng.

Có dùng được cho nước thải không?

Có. Đây là một trong những ứng dụng phổ biến của Ultrasonic Open Channel Flowmeter, đặc biệt tại mương, máng và đập đo lưu lượng.

Cảm biến có cần tiếp xúc với nước không?

Không. Cảm biến siêu âm thường được lắp phía trên mặt nước.

Có thể dùng cho nước có bùn không?

Có thể. Tuy nhiên cần đánh giá mức độ bọt, hơi nước, cặn và điều kiện thủy lực tại vị trí đo.

Có thể kết nối PLC không?

Có thể nếu model được trang bị ngõ ra phù hợp như 4–20 mA hoặc RS485 Modbus RTU.

Đồng hồ có đo trực tiếp vận tốc dòng chảy không?

Thông thường không. Ultrasonic Open Channel Flowmeter loại này đo mực nước và tính lưu lượng dựa trên quan hệ Q/h.

Vì sao đồng hồ đo mức đúng nhưng lưu lượng vẫn sai?

Nguyên nhân thường nằm ở cấu hình quan hệ Q/h, kích thước kênh, loại máng/đập, cao độ tham chiếu hoặc điều kiện dòng chảy.

Có cần hiệu chuẩn định kỳ không?

Nên kiểm tra định kỳ hệ thống đo, đặc biệt là cảm biến, kích thước và tình trạng máng đo, cấu hình Q/h và tín hiệu đầu ra. Chu kỳ kiểm tra phụ thuộc vào yêu cầu quản lý và điều kiện vận hành.

Kết luận

Đồng hồ lưu lượng kênh hở (Ultrasonic Open Channel Flowmeter) là giải pháp phù hợp để đo lưu lượng tại các hệ thống không có đường ống kín, đặc biệt là mương nước thải, máng Parshall, đập đo, trạm xử lý nước thải và các kênh dẫn nước.

Ưu điểm nổi bật của thiết bị là đo không tiếp xúc, dễ lắp đặt, hạn chế ảnh hưởng của môi trường nước thải và có khả năng kết nối 4–20 mA hoặc RS485 Modbus tùy model.

Tuy nhiên, độ chính xác của hệ thống không chỉ phụ thuộc vào cảm biến mà còn phụ thuộc rất lớn vào hình học kênh, máng/đập đo, vị trí lắp đặt và cấu hình quan hệ giữa mực nước với lưu lượng.

Nếu cần lựa chọn đồng hồ lưu lượng kênh hở cho nước thải, nên cung cấp thông tin về kích thước kênh, lưu lượng min/max, mực nước và loại máng đo để xác định cấu hình phù hợp nhất.

Tài liệu tham khảo:

Ultrasonic Open Channel Flowmeter
đồng hồ đo lưu lượng kênh hở
thiết bị đo lưu lượng kênh hở
cảm biến đo lưu lượng kênh hở
đồng hồ đo lưu lượng nước thải
đồng hồ lưu lượng nước thải
đồng hồ đo lưu lượng mương hở
thiết bị đo lưu lượng nước thải
đo lưu lượng kênh hở bằng siêu âm
cảm biến lưu lượng siêu âm kênh hở
đồng hồ lưu lượng máng Parshall
đo lưu lượng máng Parshall
đồng hồ đo lưu lượng nước thải 4–20mA
đồng hồ lưu lượng kênh hở Modbus
đồng hồ đo lưu lượng nước thải bằng siêu âm

THÔNG TIN LIÊN HỆ

Hotline/zalo: 0976.677.684 (Thu Hà)
Email: thuha@vltco.vn hoặc thuhagl2901@gmail.com
Website: thietbidoluuluong.com hoặc vltco.vn
