Đồng hồ lưu lượng kênh hở siêu âm
Đồng hồ lưu lượng kênh hở siêu âm là thiết bị đo lưu lượng sử dụng công nghệ siêu âm để xác định mực nước trong mương, máng, kênh hoặc công trình đo, sau đó tính toán lưu lượng dựa trên mối quan hệ giữa chiều cao mực nước và lưu lượng.
Thiết bị thường được gọi bằng tiếng Anh là Ultrasonic Open Channel Flow Meter hoặc Ultrasonic Open Channel Flowmeter.
Đây là giải pháp được sử dụng phổ biến trong hệ thống xử lý nước thải, nhà máy sản xuất, khu công nghiệp, trạm xử lý nước, mương thoát nước và các công trình có dòng chảy tự do.
Điểm nổi bật của đồng hồ lưu lượng kênh hở siêu âm là cảm biến có thể được lắp phía trên mặt nước, không cần tiếp xúc trực tiếp với môi chất. Điều này đặc biệt hữu ích khi đo nước thải có bùn, cặn, chất rắn lơ lửng hoặc hóa chất.
Đồng hồ lưu lượng kênh hở siêu âm là gì?
Đồng hồ lưu lượng kênh hở siêu âm là hệ thống gồm cảm biến siêu âm và bộ xử lý lưu lượng, dùng để đo lưu lượng trong điều kiện dòng chảy không bị bao kín bởi đường ống.
Thiết bị không đo lưu lượng theo cách giống đồng hồ điện từ trên đường ống kín.
Thay vào đó, quá trình đo thường diễn ra theo chuỗi:
Cảm biến siêu âm → đo khoảng cách → xác định mực nước → áp dụng quan hệ Q/h → tính lưu lượng
Trong đó:
- Q là lưu lượng.
- h là chiều cao mực nước.
- Q/h là quan hệ giữa mực nước và lưu lượng của công trình đo.
Do đó, để hệ thống hoạt động chính xác, ngoài cảm biến cần xác định đúng kích thước kênh, loại máng hoặc đập và điều kiện thủy lực.
Nguyên lý hoạt động của đồng hồ lưu lượng kênh hở siêu âm
Phát sóng siêu âm
Cảm biến được lắp phía trên mặt nước.
Thiết bị phát xung siêu âm xuống bề mặt dòng chảy.
Sóng phản xạ trở lại cảm biến
Khi sóng gặp bề mặt nước, một phần năng lượng phản xạ trở lại cảm biến.
Bộ xử lý xác định thời gian truyền của tín hiệu.
Tính khoảng cách
Khoảng cách từ cảm biến đến mặt nước được xác định dựa trên thời gian truyền sóng.
Sau đó thiết bị tính chiều cao mực nước dựa trên điểm tham chiếu đã cài đặt.
Tính lưu lượng
Sau khi có chiều cao mực nước, bộ điều khiển sử dụng công thức hoặc đường cong Q/h để tính lưu lượng.
Có thể hiểu đơn giản:
Mực nước tăng → lưu lượng tăng
Mực nước giảm → lưu lượng giảm
Tuy nhiên, mối quan hệ thực tế không nhất thiết là tuyến tính mà phụ thuộc vào hình dạng và đặc tính thủy lực của công trình đo.

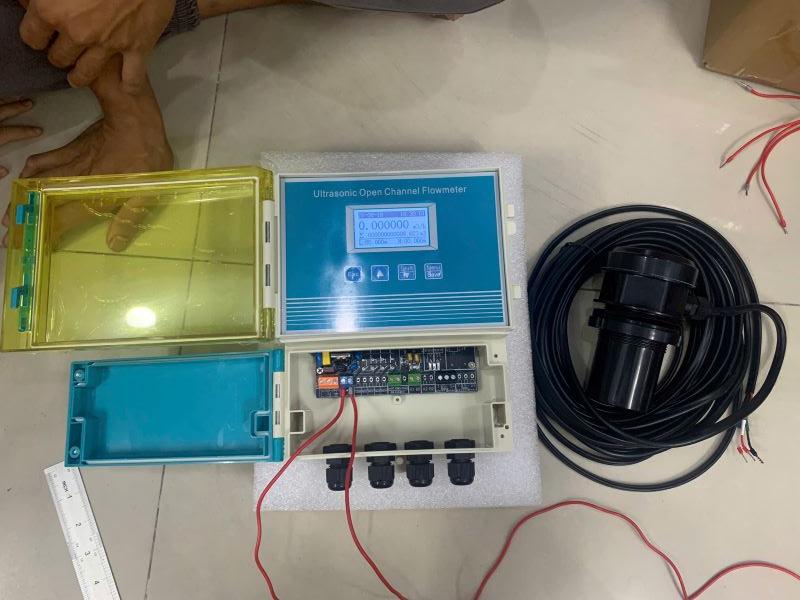

Cấu tạo đồng hồ lưu lượng kênh hở siêu âm
Một hệ thống hoàn chỉnh thường gồm các bộ phận chính sau.

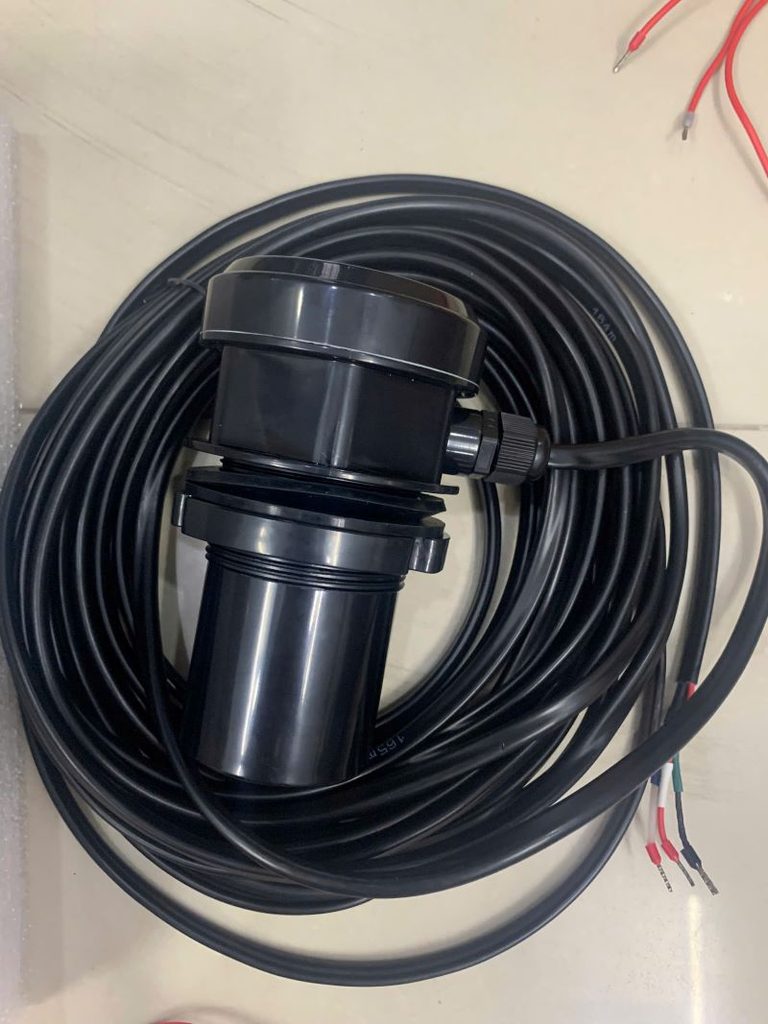

Cảm biến siêu âm
Cảm biến có nhiệm vụ:
- Phát sóng siêu âm.
- Thu tín hiệu phản xạ.
- Xác định khoảng cách đến mặt nước.
- Truyền dữ liệu về bộ điều khiển.
Do không cần tiếp xúc với chất lỏng, cảm biến phù hợp với nhiều ứng dụng nước thải.

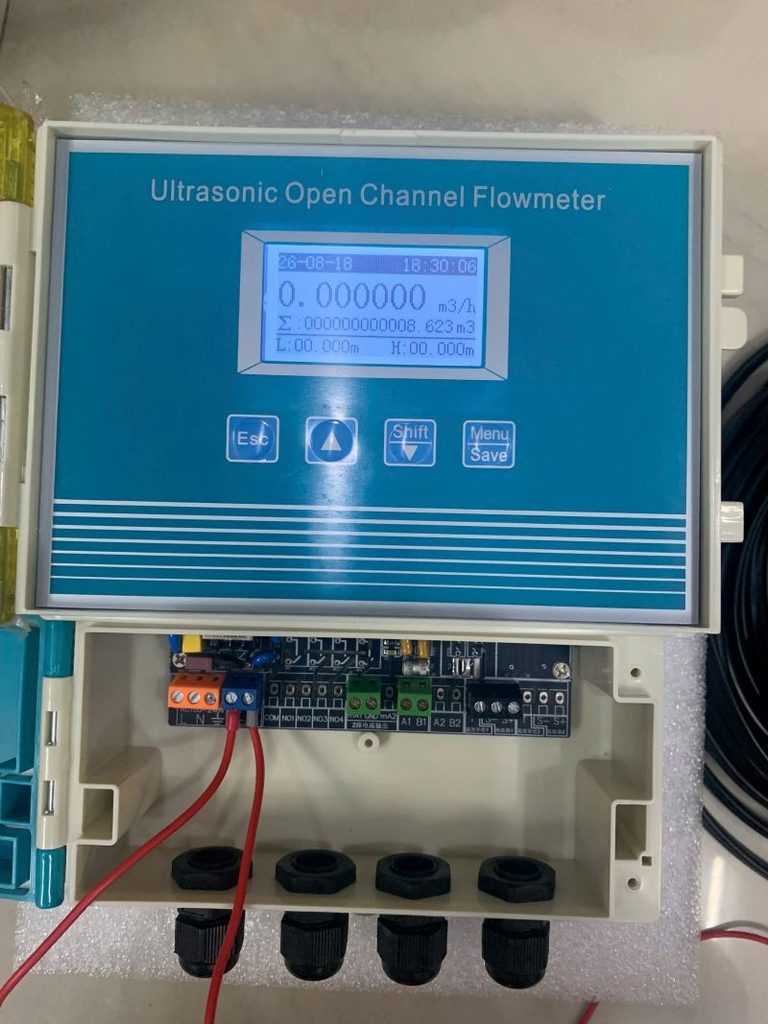

Bộ điều khiển
Bộ điều khiển xử lý tín hiệu từ cảm biến và thực hiện các phép tính cần thiết.
Các chức năng thường gặp:
- Hiển thị mực nước.
- Hiển thị lưu lượng tức thời.
- Tính tổng lưu lượng.
- Cài đặt thông số kênh.
- Cài đặt đường cong Q/h.
- Xuất tín hiệu 4–20mA.
- RS485 Modbus tùy model.
- Relay cảnh báo tùy cấu hình.
Máng hoặc đập đo
Máng hoặc đập là thành phần quan trọng để tạo ra quan hệ xác định giữa mực nước và lưu lượng.
Các loại thường gặp:
- Máng Parshall.
- Đập chữ V.
- Đập chữ nhật.
- Kênh chữ nhật.
- Một số cấu trúc đo chuyên dụng.
Vì sao nên sử dụng cảm biến siêu âm cho kênh hở?
Không tiếp xúc với nước
Đây là ưu điểm nổi bật nhất.
Cảm biến được đặt phía trên dòng chảy nên hạn chế tiếp xúc với:
- Bùn.
- Cặn.
- Dầu mỡ.
- Hóa chất.
- Chất rắn lơ lửng.
Hạn chế nguy cơ ăn mòn
Khi cảm biến không tiếp xúc trực tiếp với môi chất, nguy cơ ăn mòn do hóa chất trong nước thải được giảm đáng kể.
Không làm cản trở dòng chảy
Thiết bị không cần đưa một phần tử đo vào trong dòng nước.
Dễ kiểm tra
Nhân viên kỹ thuật có thể kiểm tra cảm biến từ phía trên mà không cần tháo thiết bị khỏi đường ống.
Đồng hồ lưu lượng kênh hở siêu âm dùng cho nước thải
Đây là ứng dụng rất phổ biến.
Trong nhà máy xử lý nước thải, thiết bị có thể được lắp tại:
- Mương nước thải đầu vào.
- Máng đo lưu lượng.
- Máng Parshall.
- Đập đo.
- Mương nước sau xử lý.
- Kênh xả.
- Trạm bơm.
- Hệ thống thu gom.
Đo lưu lượng nước thải đầu vào
Thiết bị giúp xác định lượng nước thải thực tế đi vào hệ thống.
Dữ liệu có thể được sử dụng để:
- Theo dõi công suất.
- Tính tải lượng.
- Phân tích lưu lượng theo giờ.
- Theo dõi biến động.
- Phục vụ vận hành hệ thống.
Đo lưu lượng nước thải đầu ra
Tại vị trí xả, đồng hồ có thể được dùng để giám sát lưu lượng nước sau xử lý.
Đo lưu lượng tại mương
Nếu mương được thiết kế phù hợp với phương pháp đo, cảm biến siêu âm có thể được lắp phía trên mương để theo dõi lưu lượng liên tục.
Đồng hồ lưu lượng kênh hở siêu âm cho máng Parshall
Máng Parshall là một trong những công trình thường được kết hợp với đồng hồ lưu lượng kênh hở siêu âm.
Nguyên lý:
Dòng nước đi qua máng → hình thành mực nước đặc trưng → cảm biến siêu âm đo mực nước → bộ điều khiển tính lưu lượng.
Khi lựa chọn thiết bị, cần cung cấp chính xác kích thước máng.
Không nên chỉ cung cấp tên “máng Parshall” vì máng có nhiều kích thước khác nhau.
Đồng hồ lưu lượng kênh hở siêu âm cho đập chữ V
Đập chữ V thường được sử dụng khi cần đo các dòng chảy nhỏ.
Cảm biến siêu âm được lắp phía trên đập.
Bộ điều khiển sử dụng chiều cao mực nước và thông số hình học của đập để tính lưu lượng.
Các thông số cần xác định gồm:
- Góc chữ V.
- Chiều rộng.
- Chiều cao.
- Cao độ đáy.
- Vị trí đo.
Đồng hồ lưu lượng kênh hở siêu âm cho đập chữ nhật
Đập chữ nhật có thể được sử dụng cho các hệ thống có cấu trúc đo phù hợp.
Để thiết bị tính toán chính xác, cần nhập đúng:
- Chiều rộng đập.
- Chiều cao.
- Cao độ tham chiếu.
- Vị trí cảm biến.
- Điều kiện dòng chảy.
Ưu điểm của đồng hồ lưu lượng kênh hở siêu âm
| Ưu điểm | Ý nghĩa |
|---|---|
| Đo không tiếp xúc | Hạn chế ảnh hưởng của nước thải |
| Không có bộ phận chuyển động | Giảm hao mòn cơ khí |
| Không gây cản trở dòng chảy | Phù hợp với mương hở |
| Dễ bảo trì | Có thể kiểm tra cảm biến từ phía trên |
| Có thể đo nước thải | Phù hợp với nhiều hệ thống môi trường |
| 4–20mA | Dễ kết nối PLC |
| RS485 Modbus | Có thể tích hợp SCADA tùy model |
| Hiển thị lưu lượng | Theo dõi trực tiếp |
Nhược điểm của đồng hồ lưu lượng kênh hở siêu âm
Bọt trên bề mặt nước
Bọt dày có thể làm tín hiệu phản xạ không ổn định.
Hơi nước
Một số môi trường có nhiều hơi nước có thể ảnh hưởng đến phép đo siêu âm.
Dòng chảy không ổn định
Dòng xoáy hoặc dao động mạnh làm mực nước thay đổi liên tục.
Vật cản
Các vật thể nằm trong vùng truyền sóng có thể gây phản xạ giả.
Phụ thuộc công trình đo
Đây là điểm rất quan trọng.
Một cảm biến siêu âm tốt nhưng được lắp trên một kênh có hình học không phù hợp thì hệ thống vẫn có thể đo sai.
Thông số kỹ thuật tham khảo
| Thông số | Giá trị tham khảo |
|---|---|
| Công nghệ | Siêu âm |
| Phương pháp | Đo mực nước và tính lưu lượng |
| Kiểu đo | Không tiếp xúc |
| Môi trường | Nước, nước thải |
| Kênh đo | Kênh hở, máng, đập |
| Màn hình | Tùy model |
| Ngõ ra | 4–20mA tùy model |
| Truyền thông | RS485 Modbus RTU tùy model |
| Relay | Tùy model |
| Lắp đặt | Phía trên mặt nước |
| Ứng dụng | Nước thải, nước sạch, thủy lợi, công nghiệp |
Thông số thực tế cần xác nhận theo model cụ thể.
Cách lựa chọn đồng hồ lưu lượng kênh hở siêu âm
Xác định lưu lượng
Cần xác định:
- Lưu lượng nhỏ nhất.
- Lưu lượng trung bình.
- Lưu lượng lớn nhất.
Ví dụ hệ thống có Qmax rất lớn nhưng cảm biến được chọn với phạm vi quá nhỏ thì thiết bị sẽ không đáp ứng.
Xác định mực nước
Cần biết:
- Mực nước thấp nhất.
- Mực nước bình thường.
- Mực nước cao nhất.
Xác định khoảng cách cảm biến
Cần đo khoảng cách từ vị trí dự kiến lắp cảm biến đến mặt nước ở các trạng thái khác nhau.
Xác định loại công trình đo
Cần xác định:
- Máng Parshall.
- Đập V.
- Đập chữ nhật.
- Kênh chữ nhật.
- Kênh hình thang.
Xác định tín hiệu đầu ra
Nếu cần kết nối PLC hoặc SCADA, nên lựa chọn model có:
- 4–20mA.
- RS485 Modbus RTU.
Hướng dẫn lắp đặt cảm biến siêu âm
Lắp ở vị trí dòng chảy ổn định
Nên chọn vị trí có dòng chảy tương đối ổn định.
Tránh:
- Cửa xả trực tiếp.
- Dòng chảy rơi.
- Khu vực xoáy.
- Nhiều bọt.
- Vật cản.
Không để cảm biến bị rung
Giá đỡ phải chắc chắn.
Nếu cảm biến rung theo thời gian, khoảng cách đo có thể thay đổi và làm lưu lượng hiển thị không ổn định.
Đảm bảo vùng chết
Cần đảm bảo mực nước không dâng quá gần cảm biến.
Mỗi model có vùng chết khác nhau nên phải tham khảo thông số kỹ thuật của nhà sản xuất.
Tránh vật cản trong vùng siêu âm
Không nên có:
- Dây cáp.
- Thanh đỡ.
- Ống.
- Tấm kim loại.
- Thành kết cấu.
nằm trực tiếp trong đường truyền sóng.
Đồng hồ lưu lượng kênh hở siêu âm bị sai số
Đây là một trong những vấn đề thường gặp nhất.
Sai do cảm biến
Có thể do:
- Cảm biến bám bẩn.
- Cảm biến lắp lệch.
- Cảm biến rung.
- Tín hiệu phản xạ yếu.
- Bề mặt nước có bọt.
Sai do cài đặt
Có thể do:
- Sai chiều cao tham chiếu.
- Sai kích thước máng.
- Sai loại máng.
- Sai đường cong Q/h.
- Sai đơn vị đo.
Sai do công trình
Có thể do:
- Bùn lắng.
- Rác.
- Thay đổi hình học.
- Dòng chảy ngược.
- Dòng xoáy.
Đồng hồ lưu lượng kênh hở siêu âm nhảy số
Nếu lưu lượng liên tục tăng giảm dù dòng chảy thực tế khá ổn định, nên kiểm tra:
- Mặt nước có bọt không?
- Cảm biến có rung không?
- Có vật cản không?
- Có dòng xoáy không?
- Vị trí cảm biến có đúng không?
- Có nhiễu tín hiệu không?
- Bộ lọc tín hiệu đã cài đặt phù hợp chưa?
Không nên thay cảm biến ngay khi chưa kiểm tra các yếu tố trên.
Đồng hồ lưu lượng kênh hở siêu âm báo 0
Một số nguyên nhân:
- Mực nước quá thấp.
- Cảm biến không nhận tín hiệu.
- Sai khoảng cách tham chiếu.
- Sai cài đặt.
- Cảm biến hỏng.
- Bề mặt nước phản xạ kém.
- Máng hoặc đập không tạo điều kiện đo phù hợp.
Đồng hồ lưu lượng kênh hở siêu âm mất tín hiệu 4–20mA
Nếu màn hình vẫn hiển thị nhưng PLC không nhận giá trị, cần kiểm tra:
- Dây tín hiệu.
- Nguồn loop.
- Cực tính.
- Module analog.
- Cài đặt ngõ ra.
- Giá trị dòng thực tế.
Nếu thiết bị không hiển thị, cần kiểm tra nguồn và bộ điều khiển trước.
Đồng hồ lưu lượng kênh hở siêu âm không truyền Modbus
Cần kiểm tra:
- Địa chỉ Slave.
- Baud rate.
- Parity.
- Stop bit.
- Cực A/B.
- Cáp RS485.
- Cấu hình PLC/SCADA.
Sai một trong các thông số này có thể khiến hệ thống không đọc được dữ liệu.
Bảo trì đồng hồ lưu lượng kênh hở siêu âm
Vệ sinh cảm biến
Mặc dù không tiếp xúc với nước nhưng mặt cảm biến vẫn có thể bị:
- Bụi.
- Cặn.
- Mạng nhện.
- Hơi hóa chất.
bám vào.
Kiểm tra giá đỡ
Đảm bảo:
- Không rung.
- Không nghiêng.
- Không biến dạng.
- Không bị ăn mòn.
Kiểm tra máng đo
Đây là bước thường bị bỏ qua.
Cần vệ sinh:
- Bùn.
- Rác.
- Cặn.
- Dầu mỡ.
Kiểm tra dữ liệu
Theo dõi:
- Lưu lượng tức thời.
- Tổng lưu lượng.
- Mực nước.
- 4–20mA.
- Modbus.
- Cảnh báo.
So sánh đồng hồ lưu lượng kênh hở siêu âm và điện từ
| Tiêu chí | Kênh hở siêu âm | Điện từ |
|---|---|---|
| Điều kiện đo | Kênh hở | Đường ống kín |
| Phương pháp | Đo mức + Q/h | Đo vận tốc |
| Tiếp xúc nước | Không | Có |
| Nước thải | Rất phù hợp | Phù hợp |
| Mương hở | Phù hợp | Không phù hợp trực tiếp |
| Bùn/cặn | Ít ảnh hưởng đến cảm biến | Có thể ảnh hưởng điện cực/lót |
| Tổn thất dòng chảy | Không đáng kể | Có cấu trúc đo trong đường ống |
| 4–20mA | Tùy model | Phổ biến |
| Modbus | Tùy model | Tùy model |
Đồng hồ lưu lượng kênh hở siêu âm có chính xác không?
Độ chính xác của hệ thống phụ thuộc vào nhiều yếu tố chứ không chỉ riêng cảm biến.
Các yếu tố quan trọng gồm:
- Chất lượng cảm biến.
- Vị trí lắp đặt.
- Điều kiện dòng chảy.
- Hình học kênh.
- Máng hoặc đập.
- Độ ổn định của bề mặt nước.
- Cài đặt Q/h.
- Bảo trì công trình đo.
Do đó, để đạt độ chính xác cao cần thiết kế toàn bộ hệ thống đo phù hợp.
Đồng hồ lưu lượng kênh hở siêu âm giá bao nhiêu?
Giá thiết bị phụ thuộc vào:
- Model.
- Phạm vi đo.
- Khoảng cách đo.
- Cảm biến.
- Bộ điều khiển.
- Màn hình.
- 4–20mA.
- Modbus.
- Relay.
- Cấp bảo vệ.
- Yêu cầu lắp đặt.
Với hệ thống nước thải, cần xem xét cả chi phí máng/đập đo và phụ kiện lắp đặt.
Những thông tin cần cung cấp để báo giá
Để lựa chọn đúng thiết bị, nên cung cấp:
- Chất lỏng cần đo.
- Qmin.
- Qmax.
- Mực nước min/max.
- Chiều rộng kênh.
- Chiều sâu kênh.
- Loại máng.
- Kích thước máng.
- Khoảng cách từ cảm biến đến mặt nước.
- Nhiệt độ.
- Tình trạng bọt.
- Tình trạng bùn/cặn.
- Tín hiệu cần sử dụng.
- 4–20mA.
- RS485 Modbus.
- Yêu cầu hiển thị.
- Yêu cầu lưu tổng lưu lượng.
FAQ về đồng hồ lưu lượng kênh hở siêu âm
Đồng hồ lưu lượng kênh hở siêu âm hoạt động thế nào?
Cảm biến phát sóng siêu âm xuống mặt nước để xác định khoảng cách và mực nước. Bộ điều khiển sau đó sử dụng quan hệ Q/h để tính lưu lượng.
Cảm biến siêu âm có tiếp xúc với nước không?
Không. Với cấu hình thông dụng, cảm biến được lắp phía trên mặt nước.
Có dùng cho nước thải được không?
Có. Đây là một trong những ứng dụng phổ biến nhất.
Có đo được nước thải có bùn không?
Có thể, nhưng cần đánh giá bọt, hơi nước, cặn và điều kiện dòng chảy.
Có cần máng Parshall không?
Không phải mọi hệ thống đều bắt buộc dùng máng Parshall. Có thể sử dụng các cấu trúc đo khác như đập chữ V hoặc đập chữ nhật nếu phù hợp.
Có tín hiệu 4–20mA không?
Nhiều model hỗ trợ 4–20mA, nhưng cần kiểm tra cấu hình của từng thiết bị.
Có kết nối Modbus không?
Một số model hỗ trợ RS485 Modbus RTU để kết nối PLC hoặc SCADA.
Tại sao đồng hồ đo đúng mực nước nhưng lưu lượng sai?
Có thể do sai thông số Q/h, sai kích thước máng, sai cao độ tham chiếu hoặc điều kiện thủy lực không phù hợp.
Kết luận
Đồng hồ lưu lượng kênh hở siêu âm là giải pháp hiệu quả cho các hệ thống đo lưu lượng trong mương, máng, đập và kênh hở, đặc biệt là các hệ thống xử lý nước thải.
Ưu điểm nổi bật của công nghệ này là đo không tiếp xúc, hạn chế ảnh hưởng của bùn và hóa chất, không gây cản trở dòng chảy và có thể tích hợp 4–20mA hoặc RS485 Modbus tùy model.
Để lựa chọn chính xác, cần khảo sát lưu lượng, mực nước, kích thước kênh, loại máng/đập, vị trí cảm biến và điều kiện dòng chảy. Một hệ thống đo tốt không chỉ phụ thuộc vào cảm biến siêu âm mà còn phụ thuộc vào thiết kế công trình đo và cấu hình tính lưu lượng.
Tài liệu tham khảo
- đồng hồ đo lưu lượng kênh hở siêu âm
- đồng hồ lưu lượng kênh hở
- thiết bị đo lưu lượng kênh hở
- cảm biến đo lưu lượng kênh hở
- đo lưu lượng kênh hở bằng siêu âm
- Ultrasonic Open Channel Flow Meter
- Ultrasonic Open Channel Flowmeter
- đồng hồ lưu lượng nước thải siêu âm
- thiết bị đo lưu lượng nước thải bằng siêu âm
- cảm biến siêu âm đo lưu lượng nước thải
- đồng hồ lưu lượng kênh hở 4–20mA
- đồng hồ lưu lượng kênh hở Modbus
- đồng hồ lưu lượng máng Parshall
- cảm biến siêu âm máng Parshall
- đồng hồ đo lưu lượng mương nước thải
THÔNG TIN LIÊN HỆ
Hotline/zalo: 0976.677.684 (Thu Hà)
Email: thuha@vltco.vn hoặc thuhagl2901@gmail.com
Website: thietbidoluuluong.com hoặc vltco.vn
