Đồng hồ đo lưu lượng là thiết bị được sử dụng để đo và giám sát lưu lượng chất lỏng, khí hoặc một số loại môi chất trong đường ống. Thiết bị được ứng dụng phổ biến trong hệ thống cấp nước, xử lý nước thải, sản xuất thực phẩm, hóa chất, dầu, HVAC, sản xuất công nghiệp và các hệ thống tự động hóa.
Tuy nhiên, cách lắp đồng hồ đo lưu lượng có ảnh hưởng trực tiếp đến độ chính xác, độ ổn định và tuổi thọ của thiết bị. Nếu lắp sai chiều dòng chảy, vị trí không phù hợp, đường ống không đầy hoặc không đảm bảo điều kiện dòng chảy ổn định, đồng hồ có thể hiển thị sai, tín hiệu dao động hoặc thậm chí không đo được lưu lượng.
Bài viết dưới đây hướng dẫn chi tiết quy trình lắp đồng hồ đo lưu lượng, từ bước khảo sát đường ống, lựa chọn vị trí, chuẩn bị thiết bị, lắp đặt cơ khí, đấu điện đến kiểm tra và chạy thử.
1. Vì sao cần lắp đồng hồ đo lưu lượng đúng kỹ thuật?
Đồng hồ đo lưu lượng hoạt động dựa trên những nguyên lý đo khác nhau. Tùy từng loại đồng hồ, thiết bị có thể sử dụng nguyên lý điện từ, siêu âm, vortex, turbine, Coriolis hoặc các phương pháp đo khác.
Mỗi nguyên lý đo có yêu cầu riêng về điều kiện lắp đặt.
Một số lỗi lắp đặt thường gặp như:
- Lắp ngược chiều dòng chảy.
- Lắp đồng hồ tại vị trí dòng chảy bị rối.
- Không đảm bảo đoạn ống thẳng trước và sau đồng hồ.
- Đường ống không đầy chất lỏng.
- Lắp gần bơm hoặc van gây nhiễu dòng chảy.
- Lắp sai đường kính danh nghĩa DN.
- Đấu sai nguồn điện.
- Đấu nhầm tín hiệu 4–20mA.
- Không nối đất đúng kỹ thuật.
- Cảm biến bị rung hoặc chịu ứng suất cơ học từ đường ống.
- Không kiểm tra thông số trước khi đưa vào vận hành.
Những vấn đề trên có thể khiến đồng hồ đo lưu lượng:
- Hiển thị sai lưu lượng.
- Giá trị đo dao động liên tục.
- Không nhận tín hiệu.
- Tín hiệu 4–20mA không chính xác.
- Báo lỗi.
- Giảm tuổi thọ cảm biến.
- Khó hiệu chuẩn sau này.
Do đó, lắp đặt đồng hồ đo lưu lượng đúng kỹ thuật là bước rất quan trọng trước khi đưa thiết bị vào vận hành.
2. Chuẩn bị trước khi lắp đồng hồ đo lưu lượng
Trước khi tiến hành lắp đặt, cần khảo sát hệ thống và xác định đầy đủ các thông số liên quan.
2.1. Xác định loại đồng hồ đo lưu lượng
Trước tiên cần xác định loại thiết bị đang sử dụng.
Một số loại phổ biến gồm:
- Đồng hồ lưu lượng điện từ.
- Đồng hồ lưu lượng siêu âm.
- Đồng hồ lưu lượng turbine.
- Đồng hồ lưu lượng vortex.
- Đồng hồ lưu lượng Coriolis.
- Đồng hồ lưu lượng dạng insertion.
- Đồng hồ lưu lượng kênh hở.
- Đồng hồ đo lưu lượng khí.
- Đồng hồ đo lưu lượng dầu.
Không nên áp dụng một cách lắp đặt duy nhất cho tất cả các loại đồng hồ.
Ví dụ, đồng hồ điện từ thường yêu cầu môi chất có độ dẫn điện phù hợp và đường ống cần được đảm bảo đầy. Trong khi đó, đồng hồ turbine lại đặc biệt quan tâm đến điều kiện dòng chảy và độ sạch của môi chất.
2.2. Xác định môi chất cần đo
Cần biết chính xác môi chất đi qua đường ống là gì.
Ví dụ:
- Nước sạch.
- Nước cấp.
- Nước RO.
- Nước thải.
- Bùn.
- Hóa chất.
- Axit.
- Xút.
- Dầu diesel.
- Dầu FO.
- Khí nén.
- Hơi nước.
Ngoài tên môi chất, cần xác định thêm:
- Nhiệt độ.
- Áp suất.
- Độ nhớt.
- Tính ăn mòn.
- Hàm lượng chất rắn.
- Độ dẫn điện đối với đồng hồ điện từ.
- Tỷ trọng nếu cần.
Những thông số này giúp xác định vật liệu cảm biến, vật liệu điện cực, gioăng, kết nối và nguyên lý đo phù hợp.
2.3. Xác định đường kính đường ống
Đường kính đường ống thường được thể hiện bằng DN.
Ví dụ:
- DN25.
- DN50.
- DN80.
- DN100.
- DN150.
- DN200.
- DN300.
Cần kiểm tra cả đường kính danh nghĩa và kích thước thực tế của đường ống.
Không nên lựa chọn đồng hồ chỉ dựa vào đường kính ống mà bỏ qua dải lưu lượng.
2.4. Xác định lưu lượng tối thiểu và tối đa
Đây là thông số rất quan trọng.
Cần xác định:
Qmin – lưu lượng nhỏ nhất
Qnormal – lưu lượng làm việc thông thường
Qmax – lưu lượng lớn nhất
Ví dụ hệ thống có lưu lượng:
- Nhỏ nhất: 5 m³/h.
- Thông thường: 20 m³/h.
- Lớn nhất: 35 m³/h.
Khi lựa chọn đồng hồ, cần chọn dải đo phù hợp để lưu lượng thực tế nằm trong vùng đo chính xác của thiết bị.
3. Lựa chọn vị trí lắp đồng hồ đo lưu lượng
Vị trí lắp đặt có ảnh hưởng rất lớn đến kết quả đo.
3.1. Ưu tiên vị trí có dòng chảy ổn định
Nên lựa chọn đoạn đường ống tương đối thẳng và tránh những vị trí có dòng chảy bị nhiễu loạn.
Hạn chế lắp ngay sau:
- Co ống.
- Cút.
- Van.
- Bơm.
- Tee.
- Reducer.
- Expansion.
- Bộ lọc.
- Các thiết bị gây xoáy dòng.
Dòng chảy bị xoáy hoặc không ổn định có thể làm kết quả đo dao động.
3.2. Đảm bảo đoạn ống thẳng
Tùy nguyên lý đo và tài liệu kỹ thuật của nhà sản xuất, đồng hồ có thể yêu cầu một đoạn ống thẳng nhất định phía trước và phía sau thiết bị.
Thông thường có thể gặp yêu cầu như:
5D trước – 3D sau
hoặc:
10D trước – 5D sau
Trong đó:
D = đường kính trong của đường ống.
Ví dụ đường ống DN100 và yêu cầu đoạn thẳng 5D trước đồng hồ:
5 × 100 = 500 mm
Như vậy cần khoảng 500 mm đoạn ống thẳng trước đồng hồ.
Tuy nhiên, không nên áp dụng máy móc một con số cho mọi thiết bị. Cần ưu tiên thông số trong manual của đúng model đồng hồ.
3.3. Không lắp tại vị trí đường ống có khả năng rỗng
Đối với nhiều loại đồng hồ đo chất lỏng, đặc biệt là đồng hồ điện từ, cần đảm bảo cảm biến được tiếp xúc đầy đủ với môi chất.
Do đó nên ưu tiên:
- Đường ống đứng có dòng chảy đi lên.
- Đoạn ống thấp.
- Vị trí luôn duy trì đầy chất lỏng.
Hạn chế vị trí mà đường ống có thể tạo thành túi khí hoặc bị rỗng một phần.
4. Chiều lắp đồng hồ đo lưu lượng
Trên thân nhiều loại đồng hồ có mũi tên thể hiện chiều dòng chảy.
Khi lắp đặt cần kiểm tra:
Chiều mũi tên trên đồng hồ phải phù hợp với chiều dòng chảy thực tế.
Ví dụ:
Nước đi từ trái sang phải thì mũi tên trên đồng hồ phải hướng từ trái sang phải.
Nếu lắp ngược chiều, tùy loại thiết bị, đồng hồ có thể:
- Không đo.
- Hiển thị lưu lượng âm.
- Báo lỗi.
- Cho kết quả không đúng.
Một số thiết bị có khả năng đo hai chiều, nhưng vẫn cần cài đặt đúng chế độ đo theo hướng dẫn của nhà sản xuất.
5. Hướng dẫn cách lắp đồng hồ đo lưu lượng từng bước
Bước 1: Ngắt hệ thống
Trước khi lắp đặt cần:
- Tắt bơm.
- Đóng van.
- Xả áp trong đường ống.
- Xả môi chất nếu cần.
- Đảm bảo khu vực làm việc an toàn.
Đối với hệ thống hóa chất, nước thải hoặc môi chất nhiệt độ cao cần thực hiện đầy đủ quy trình an toàn của nhà máy.
Bước 2: Kiểm tra đồng hồ
Kiểm tra:
- Model.
- DN.
- Vật liệu thân.
- Kiểu kết nối.
- Chiều dài lắp đặt.
- Nguồn cấp.
- Tín hiệu đầu ra.
- Mặt bích.
- Gioăng.
- Bulong.
- Phụ kiện đi kèm.
Đồng thời kiểm tra tình trạng bên ngoài để đảm bảo thiết bị không bị nứt, vỡ hoặc biến dạng trong quá trình vận chuyển.
Bước 3: Kiểm tra đường ống
Đảm bảo đường ống:
- Đúng kích thước.
- Không bị móp méo.
- Không có vật cản.
- Không bị rò rỉ.
- Được cố định chắc chắn.
Đặc biệt, không để trọng lượng của đường ống hoặc thiết bị phía trước và phía sau tạo lực kéo lên thân đồng hồ.
Bước 4: Xác định chiều dòng chảy
Xác định chiều dòng chảy thực tế và đối chiếu với mũi tên trên thân đồng hồ.
Đây là bước đơn giản nhưng thường bị bỏ qua.

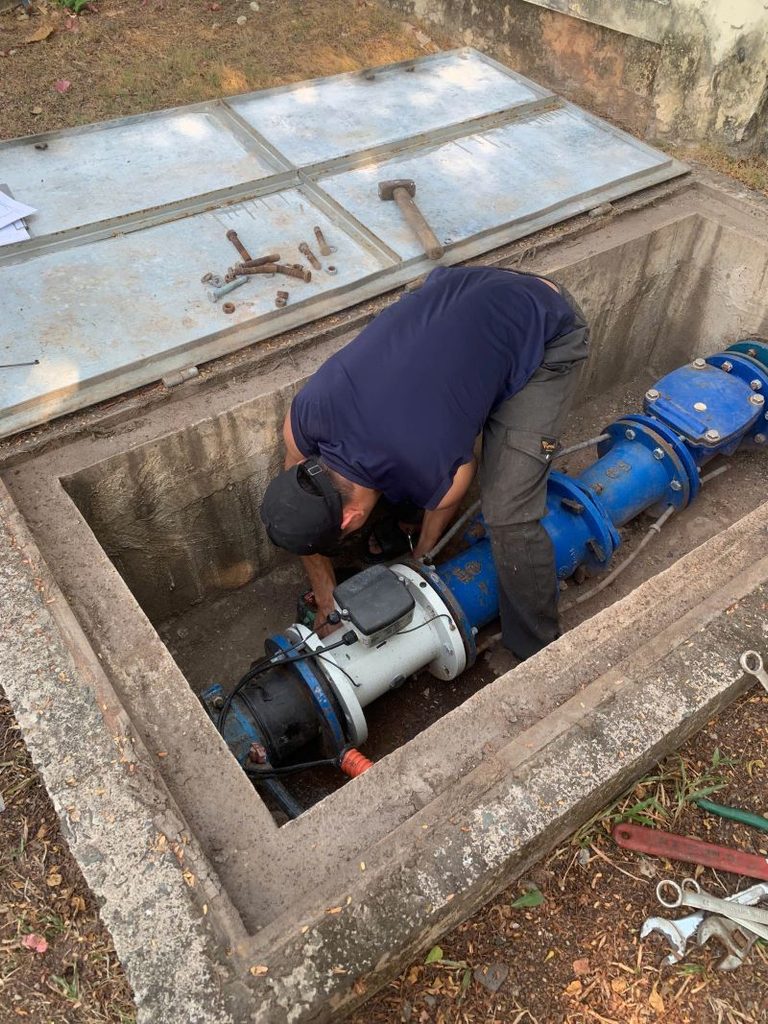

Bước 5: Lắp đặt cơ khí
Đặt đồng hồ vào vị trí cần lắp.
Đối với đồng hồ mặt bích:
- Đưa đồng hồ vào giữa hai mặt bích.
- Đặt gioăng đúng vị trí.
- Căn chỉnh đồng tâm.
- Lắp bulong.
- Siết bulong đều theo đường chéo.
- Kiểm tra lại độ kín.
Không nên siết một bên quá chặt trong khi bên còn lại chưa được siết.
Bước 6: Kiểm tra cảm biến
Đảm bảo cảm biến:
- Không bị va đập.
- Không bị tác động lực từ đường ống.
- Không bị rung mạnh.
- Không bị ngập ngoài phạm vi thiết kế.
- Không tiếp xúc với nguồn nhiệt quá mức cho phép.
Bước 7: Đấu nguồn điện
Kiểm tra điện áp yêu cầu của thiết bị.
Có thể gặp các loại:
- 24 VDC.
- 12 VDC.
- 220 VAC.
- Nguồn AC/DC tùy model.
Không được cấp nguồn khi chưa kiểm tra thông số kỹ thuật của thiết bị.
Bước 8: Đấu tín hiệu
Tùy model, đồng hồ có thể có:
- 4–20mA.
- Pulse.
- Relay.
- RS485 Modbus RTU.
- HART.
- Ethernet hoặc giao thức truyền thông khác.
Khi đấu dây cần dựa vào sơ đồ terminal của đúng model.
Không nên dựa vào màu dây hoặc sơ đồ của một model khác.
Bước 9: Kiểm tra tiếp địa
Đối với những dòng đồng hồ yêu cầu tiếp địa, cần thực hiện đúng hướng dẫn của nhà sản xuất.
Tiếp địa giúp:
- Giảm nhiễu.
- Tăng độ ổn định tín hiệu.
- Hạn chế sai số.
- Bảo vệ thiết bị.
Đặc biệt đối với đồng hồ điện từ, việc tiếp địa đúng kỹ thuật rất quan trọng.
Bước 10: Cấp môi chất và kiểm tra rò rỉ
Mở van từ từ để đưa môi chất vào đường ống.
Kiểm tra:
- Mặt bích.
- Gioăng.
- Van.
- Các mối nối.
- Thân đồng hồ.
Nếu phát hiện rò rỉ cần dừng hệ thống và xử lý trước khi vận hành chính thức.
Bước 11: Cấp nguồn và cài đặt
Sau khi kiểm tra cơ khí và đường ống, cấp nguồn cho đồng hồ.
Cài đặt các thông số cần thiết như:
- Đơn vị lưu lượng.
- DN.
- Dải đo.
- Chiều dòng chảy.
- 4–20mA.
- Pulse.
- K-factor nếu thiết bị yêu cầu.
- RS485.
- Địa chỉ Modbus.
- Baud rate.
- Relay.
- Ngưỡng cảnh báo.
Bước 12: Chạy thử
Cho hệ thống hoạt động ở lưu lượng thấp trước.
Theo dõi:
- Giá trị hiển thị.
- Đơn vị đo.
- Chiều dòng chảy.
- Tín hiệu 4–20mA.
- Tín hiệu xung.
- RS485.
- Tình trạng rò rỉ.
- Độ ổn định của số đo.
Sau khi hệ thống hoạt động ổn định mới đưa vào vận hành chính thức.
6. Cách đấu tín hiệu đồng hồ đo lưu lượng
Một trong những yêu cầu phổ biến trong hệ thống tự động hóa là đưa tín hiệu từ đồng hồ về PLC, HMI, SCADA hoặc bộ điều khiển.
Tín hiệu 4–20mA
Thông thường:
- 4mA tương ứng với giá trị lưu lượng thấp nhất.
- 20mA tương ứng với giá trị lưu lượng cao nhất.
Ví dụ đồng hồ cài đặt:
0–100 m³/h
thì:
- 4mA ≈ 0 m³/h.
- 12mA ≈ 50 m³/h.
- 20mA ≈ 100 m³/h.
Tuy nhiên, cần kiểm tra cách cấu hình cụ thể của từng thiết bị.
Tín hiệu xung
Tín hiệu Pulse thường được sử dụng để truyền số lượng thể tích hoặc tần số xung về bộ điều khiển.
Thông số như:
1 pulse = 1 liter
hoặc
1 pulse = 10 liters
phải được cài đặt đúng theo yêu cầu hệ thống.
Tín hiệu RS485 Modbus
Đối với hệ thống cần truyền nhiều thông số, RS485 Modbus có thể được sử dụng để truyền:
- Lưu lượng tức thời.
- Tổng lưu lượng.
- Trạng thái thiết bị.
- Mã lỗi.
- Các thông số cài đặt.
Khi đấu RS485 cần chú ý:
- A/B.
- Địa chỉ thiết bị.
- Baud rate.
- Parity.
- Stop bit.
- Giao thức truyền thông.
7. Những lưu ý quan trọng khi lắp đồng hồ đo lưu lượng
7.1. Không lắp tùy tiện vị trí
Không nên lựa chọn vị trí chỉ dựa trên yếu tố “dễ lắp”.
Vị trí dễ thi công nhưng dòng chảy không ổn định có thể khiến thiết bị đo không chính xác.
7.2. Không bỏ qua yêu cầu của nhà sản xuất
Mỗi model có yêu cầu lắp đặt riêng.
Do đó cần đọc:
- Datasheet.
- Installation manual.
- Wiring diagram.
- Operating manual.
7.3. Đảm bảo đường ống đầy
Đây là một trong những yếu tố quan trọng đối với đo lưu lượng chất lỏng.
Nếu đường ống không đầy, kết quả đo có thể bị sai hoặc thiết bị báo trạng thái bất thường tùy nguyên lý đo.
7.4. Hạn chế rung động
Không nên lắp thiết bị tại vị trí có rung động mạnh từ:
- Bơm.
- Máy nén.
- Động cơ.
- Máy móc công nghiệp.
Nếu không thể tránh, cần có giải pháp giảm rung phù hợp.
7.5. Không để đường ống tạo tải lên đồng hồ
Đồng hồ chỉ nên đo lưu lượng, không nên trở thành điểm chịu lực của toàn bộ hệ thống đường ống.
Cần sử dụng giá đỡ hoặc kết cấu phù hợp để hỗ trợ đường ống.
7.6. Đối với hóa chất cần chọn vật liệu phù hợp
Nếu đo:
- Axit.
- Xút.
- Hóa chất ăn mòn.
- Nước thải có tính ăn mòn.
cần kiểm tra khả năng tương thích của:
- Điện cực.
- Lớp lót.
- Thân đồng hồ.
- Gioăng.
- Mặt bích.
- Vật liệu kết nối.
Không nên chọn đồng hồ chỉ dựa trên DN và lưu lượng.
8. Những lỗi thường gặp khi lắp đồng hồ đo lưu lượng
| Lỗi lắp đặt | Nguyên nhân | Hậu quả |
|---|---|---|
| Lắp ngược chiều | Không kiểm tra mũi tên dòng chảy | Đo sai hoặc không đo |
| Không đủ đoạn ống thẳng | Lắp gần co, van, bơm | Giá trị dao động |
| Đường ống không đầy | Chọn vị trí không phù hợp | Sai số đo |
| Đấu sai nguồn | Không kiểm tra sơ đồ | Thiết bị không hoạt động |
| Đấu sai 4–20mA | Nhầm terminal | Không có tín hiệu |
| Đấu sai RS485 | Nhầm A/B hoặc thông số | Không giao tiếp |
| Không tiếp địa | Thi công thiếu | Nhiễu tín hiệu |
| Đường ống rung | Thiếu giá đỡ | Số đo không ổn định |
| Sai DN | Chọn sai kích thước | Khó lắp hoặc đo không phù hợp |
| Sai vật liệu | Không kiểm tra môi chất | Ăn mòn, giảm tuổi thọ |
9. Cách kiểm tra đồng hồ sau khi lắp đặt
Sau khi hoàn thành lắp đặt, nên thực hiện checklist kiểm tra.
Kiểm tra cơ khí
- Đúng DN.
- Đúng chiều dòng chảy.
- Mặt bích đồng tâm.
- Gioăng đúng vị trí.
- Bulong được siết đều.
- Không rò rỉ.
- Đường ống được cố định.
- Đồng hồ không chịu tải cơ học.
Kiểm tra điện
- Đúng nguồn cấp.
- Đúng cực tính.
- Đấu đúng tín hiệu.
- Tiếp địa đúng.
- Dây tín hiệu được bảo vệ.
- Không đấu nhầm terminal.
Kiểm tra tín hiệu
- Hiển thị lưu lượng.
- Đơn vị chính xác.
- 4–20mA hoạt động.
- Pulse hoạt động nếu có.
- RS485 hoạt động nếu có.
- PLC/HMI nhận được dữ liệu.
Kiểm tra vận hành
- Dòng chảy ổn định.
- Không có cảnh báo bất thường.
- Giá trị đo không dao động bất thường.
- Tổng lưu lượng tăng đúng.
- Không có rò rỉ.
- Thiết bị hoạt động ổn định.
10. Khi nào cần bảo trì đồng hồ đo lưu lượng?
Sau khi lắp đặt, cần xây dựng kế hoạch bảo trì định kỳ tùy theo môi trường làm việc.
Đối với hệ thống nước sạch, điều kiện làm việc ổn định có thể ít cần can thiệp hơn.
Trong khi đó, các hệ thống:
- Nước thải.
- Bùn.
- Hóa chất.
- Dầu.
- Môi chất có cặn.
có thể cần kiểm tra thường xuyên hơn.
Nội dung bảo trì có thể bao gồm:
- Kiểm tra ngoại quan.
- Kiểm tra dây điện.
- Kiểm tra tín hiệu.
- Kiểm tra điểm nối.
- Vệ sinh cảm biến nếu cần.
- Kiểm tra độ kín.
- Kiểm tra giá trị đo.
- Kiểm tra và hiệu chuẩn khi cần.
11. Lắp đồng hồ đo lưu lượng ở đâu là tốt nhất?
Không có một vị trí duy nhất phù hợp cho mọi hệ thống.
Vị trí tối ưu phụ thuộc vào:
- Loại đồng hồ.
- DN đường ống.
- Lưu lượng.
- Môi chất.
- Áp suất.
- Nhiệt độ.
- Cấu hình đường ống.
- Vị trí bơm.
- Van.
- Các thiết bị phía trước và sau đồng hồ.
Nguyên tắc chung là lựa chọn vị trí có dòng chảy ổn định, đường ống đầy và đáp ứng yêu cầu lắp đặt của nhà sản xuất.
12. Một số câu hỏi thường gặp
Đồng hồ đo lưu lượng có cần lắp đúng chiều không?
Có. Đối với các thiết bị có quy định chiều dòng chảy, cần lắp theo mũi tên trên thân đồng hồ. Một số thiết bị hỗ trợ đo hai chiều nhưng phải được cấu hình đúng.
Có cần đoạn ống thẳng trước và sau đồng hồ không?
Thông thường có. Độ dài yêu cầu phụ thuộc vào nguyên lý đo và model thiết bị. Cần xem tài liệu kỹ thuật của nhà sản xuất.
Đồng hồ lưu lượng có được lắp gần van không?
Có thể, nhưng không phải vị trí nào cũng phù hợp. Van có thể tạo nhiễu dòng chảy, đặc biệt khi lắp quá gần cảm biến. Nên tuân thủ khoảng cách lắp đặt được nhà sản xuất quy định.
Có thể lắp đồng hồ lưu lượng trên đường ống đứng không?
Có thể nếu cấu hình lắp đặt phù hợp. Đối với chất lỏng, nhiều trường hợp nên ưu tiên vị trí giúp đường ống luôn đầy và tránh tạo túi khí.
Tại sao đồng hồ lưu lượng sau khi lắp bị nhảy số?
Có nhiều nguyên nhân:
- Dòng chảy không ổn định.
- Đường ống không đầy.
- Có bọt khí.
- Lắp gần co hoặc van.
- Nhiễu điện.
- Tiếp địa chưa đúng.
- Cài đặt sai.
- Cảm biến hoặc môi chất không phù hợp.
Cần kiểm tra lần lượt cả phần cơ khí, thủy lực và điện.
Có thể tự lắp đồng hồ đo lưu lượng không?
Có thể đối với các hệ thống đơn giản nếu người thực hiện hiểu yêu cầu kỹ thuật và an toàn. Với hệ thống hóa chất, áp suất cao, nhiệt độ cao hoặc hệ thống điều khiển công nghiệp, nên có kỹ thuật viên có chuyên môn thực hiện.
13. Kết luận
Cách lắp đồng hồ đo lưu lượng không chỉ đơn giản là đưa thiết bị vào giữa hai đoạn ống. Để đồng hồ hoạt động chính xác và ổn định, cần kiểm tra đồng bộ từ loại đồng hồ, môi chất, DN, dải lưu lượng, vị trí lắp, chiều dòng chảy, đoạn ống thẳng, tình trạng đầy ống cho đến nguồn điện và tín hiệu đầu ra.
Một quy trình lắp đặt đúng nên bao gồm:
Khảo sát hệ thống → lựa chọn vị trí → kiểm tra đồng hồ → lắp cơ khí → đấu điện → tiếp địa → cài đặt → cấp môi chất → chạy thử → kiểm tra tín hiệu → nghiệm thu.
Đặc biệt, không nên áp dụng một sơ đồ lắp đặt cho tất cả các loại đồng hồ. Các thông số trong datasheet và hướng dẫn lắp đặt của đúng model luôn là cơ sở quan trọng nhất.
Nếu cần lựa chọn đồng hồ cho hệ thống nước, nước thải, hóa chất, dầu hoặc các môi chất công nghiệp, nên xác định đầy đủ DN đường ống, lưu lượng min/max, môi chất, nhiệt độ, áp suất, kiểu kết nối và tín hiệu đầu ra trước khi lựa chọn thiết bị.
