Đồng hồ lưu lượng nước giải khát là gì?

Đồng hồ lưu lượng nước giải khát là thiết bị đo lường được sử dụng để xác định lưu lượng tức thời, tổng lưu lượng hoặc khối lượng của chất lỏng trong quá trình sản xuất đồ uống. Đây là một trong những thiết bị quan trọng nhất trong dây chuyền sản xuất nước giải khát hiện đại, giúp doanh nghiệp kiểm soát chính xác nguyên liệu đầu vào, bán thành phẩm và thành phẩm nhằm đảm bảo chất lượng sản phẩm, tối ưu chi phí và nâng cao hiệu quả vận hành.

Trong ngành công nghiệp thực phẩm và đồ uống, yêu cầu về độ chính xác, vệ sinh và tính ổn định của thiết bị đo luôn ở mức rất cao. Chỉ cần sai số nhỏ trong quá trình định lượng nước, siro, hương liệu hoặc phụ gia cũng có thể làm thay đổi hương vị, màu sắc, nồng độ Brix và chất lượng của toàn bộ lô sản phẩm.

Chính vì vậy, đồng hồ lưu lượng không chỉ đơn thuần là thiết bị đo mà còn là một thành phần quan trọng trong hệ thống tự động hóa, giúp doanh nghiệp kiểm soát toàn bộ quy trình sản xuất theo thời gian thực.

Vai trò của đồng hồ lưu lượng trong dây chuyền sản xuất nước giải khát

Trong một nhà máy sản xuất nước giải khát, chất lỏng phải đi qua nhiều công đoạn như xử lý nước, pha chế, phối trộn, thanh trùng, chiết rót và vệ sinh hệ thống. Mỗi công đoạn đều yêu cầu kiểm soát chính xác lưu lượng để đảm bảo hiệu suất và chất lượng.

Đồng hồ lưu lượng giúp:

Kiểm soát nguyên liệu đầu vào

Các nguyên liệu như nước tinh khiết, nước RO, siro, đường lỏng, nước trái cây cô đặc, phụ gia, hương liệu đều cần được định lượng chính xác trước khi đưa vào bồn phối trộn.

Nếu lưu lượng không được kiểm soát, tỷ lệ phối trộn sẽ thay đổi, dẫn đến sản phẩm không đạt tiêu chuẩn chất lượng.

Kiểm soát quá trình pha chế

Trong hệ thống phối trộn tự động, PLC sẽ nhận tín hiệu từ đồng hồ lưu lượng để điều khiển van đóng mở và bơm định lượng.

Việc này giúp đảm bảo tỷ lệ phối trộn luôn chính xác giữa:

Nước
Đường
Hương liệu
CO₂
Chất bảo quản
Phụ gia thực phẩm

Theo dõi sản lượng

Thông qua tín hiệu Totalizer, doanh nghiệp có thể biết chính xác:

Lượng nước tiêu thụ
Lượng siro sử dụng
Tổng sản lượng sản xuất
Hiệu suất từng ca
Hiệu suất từng dây chuyền

Giảm thất thoát

Việc đo chính xác lưu lượng giúp phát hiện nhanh các hiện tượng:

Rò rỉ đường ống
Hở van
Hao hụt nguyên liệu
Sai lệch định lượng

Qua đó giảm đáng kể chi phí sản xuất.

Tự động hóa nhà máy

Hầu hết các đồng hồ lưu lượng hiện nay đều hỗ trợ:

Analog 4–20mA
Pulse Output
Modbus RTU RS485
HART Protocol
Profibus
Profinet
Ethernet/IP

Nhờ đó thiết bị có thể kết nối trực tiếp với PLC, HMI, SCADA và hệ thống MES để quản lý toàn bộ dây chuyền sản xuất.

Đặc điểm của lưu chất trong ngành nước giải khát

Không giống như ngành cấp nước thông thường, lưu chất trong ngành đồ uống có rất nhiều đặc tính khác nhau. Đây chính là yếu tố quyết định việc lựa chọn loại đồng hồ phù hợp.

Nước tinh khiết

Đây là môi trường phổ biến nhất.

Đặc điểm:

Độ nhớt thấp
Không chứa cặn
Áp suất ổn định
Nhiệt độ thấp

Thông thường có thể sử dụng:

Đồng hồ điện từ
Đồng hồ Turbine
Đồng hồ siêu âm

Nước khoáng

Ngoài nước tinh khiết, nhiều nhà máy còn sản xuất nước khoáng thiên nhiên.

Đặc điểm:

Có chứa khoáng chất
Độ dẫn điện cao hơn nước RO
Lưu lượng lớn

Đồng hồ điện từ là lựa chọn tối ưu do hoạt động dựa trên nguyên lý cảm ứng điện từ.

Nước ngọt có gas

Loại lưu chất này phức tạp hơn do chứa CO₂ hòa tan.

Yêu cầu:

Chịu áp suất cao
Không tạo tổn thất áp
Không làm thoát khí
Sai số nhỏ

Trà đóng chai

Sau khi pha chế, trà thường chứa:

Đường
Chất tạo màu
Hương liệu
Chiết xuất trà

Một số loại còn chứa cặn mịn nên cần lựa chọn đồng hồ phù hợp để tránh bám bẩn cảm biến.

Nước trái cây

Nước ép trái cây thường có:

Độ nhớt cao
Có bã
Có chất xơ
Độ dẫn điện tốt

Đồng hồ điện từ hoặc Coriolis thường được ưu tiên sử dụng.

Siro

Đây là môi trường khó đo nhất.

Đặc điểm:

Độ nhớt cao
Hàm lượng đường lớn
Dễ kết tinh
Áp suất thay đổi

Đồng hồ Coriolis thường được lựa chọn vì có thể đo trực tiếp lưu lượng khối lượng mà không bị ảnh hưởng bởi độ nhớt.

Những yêu cầu kỹ thuật đối với đồng hồ lưu lượng nước giải khát

Một thiết bị sử dụng trong ngành thực phẩm cần đáp ứng nhiều yêu cầu nghiêm ngặt hơn so với các ngành công nghiệp khác.

Độ chính xác cao

Sai số thường yêu cầu:

±0,2%
±0,5%
±1%

Tùy từng công đoạn sản xuất.

Các công đoạn định lượng siro hoặc hương liệu thường yêu cầu sai số nhỏ hơn ±0,2%.

Độ lặp lại tốt

Repeatability thể hiện khả năng cho kết quả giống nhau khi cùng một lưu lượng được đo nhiều lần.

Đối với ngành nước giải khát, độ lặp lại thường yêu cầu nhỏ hơn ±0,1%.

Không gây sụt áp lớn

Nếu tổn thất áp suất quá lớn sẽ:

Giảm hiệu suất bơm
Tăng điện năng tiêu thụ
Làm giảm tốc độ sản xuất

Đó là lý do đồng hồ điện từ được sử dụng rộng rãi vì không có vật cản bên trong.

Chống ăn mòn

Lưu chất có thể chứa:

Axit citric
Vitamin C
Chất điều chỉnh pH
Muối khoáng

Do đó vật liệu tiếp xúc với lưu chất thường là inox 316L kết hợp với lớp lót PTFE hoặc PFA.

Đảm bảo an toàn vệ sinh thực phẩm

Thiết bị phải đáp ứng các tiêu chuẩn như:

FDA
EHEDG
3-A Sanitary
Food Grade

Các tiêu chuẩn này giúp đảm bảo thiết bị không làm nhiễm bẩn sản phẩm trong quá trình sản xuất.

Các vị trí lắp đặt đồng hồ lưu lượng trong nhà máy nước giải khát

Trong thực tế, một nhà máy sản xuất nước giải khát có thể sử dụng hàng chục đến hàng trăm đồng hồ lưu lượng ở nhiều vị trí khác nhau.

Một số vị trí phổ biến gồm:

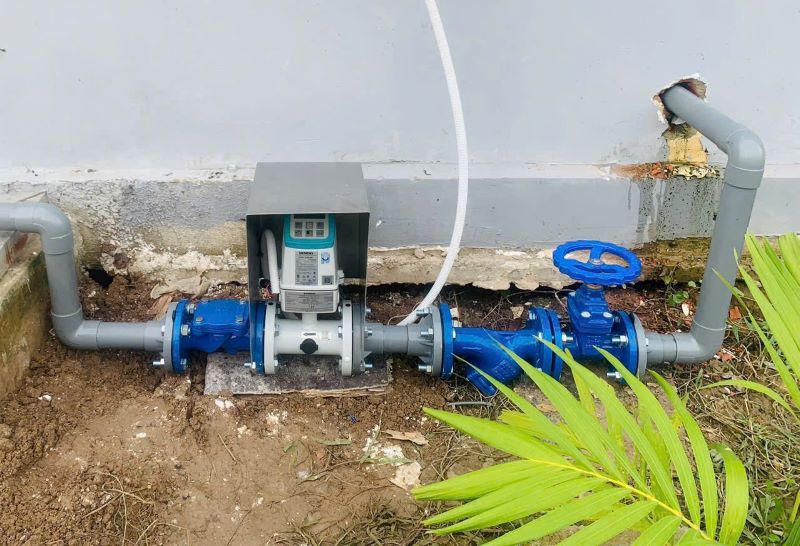

Hệ thống nước đầu vào

Đo lượng nước cấp từ:

Nguồn nước máy
Nguồn nước giếng
Hệ thống xử lý nước

Hệ thống RO

Sau khi qua hệ thống lọc RO, đồng hồ giúp kiểm soát:

Lưu lượng nước thành phẩm
Hiệu suất màng RO
Tỷ lệ nước tinh khiết

Hệ thống pha chế

Đây là khu vực sử dụng nhiều đồng hồ lưu lượng nhất.

Thiết bị được lắp để đo:

Nước
Đường
Siro
Hương liệu
Phụ gia

Tất cả đều được điều khiển tự động thông qua PLC.

Hệ thống CIP

Trong quá trình vệ sinh đường ống, đồng hồ lưu lượng giúp kiểm soát lượng:

Nước nóng
NaOH
Axit
Nước rửa cuối

Việc này giúp tiết kiệm hóa chất và đảm bảo toàn bộ hệ thống được làm sạch đúng quy trình.

Hệ thống chiết rót

Đồng hồ lưu lượng hỗ trợ giám sát lượng sản phẩm cấp vào máy chiết, từ đó đảm bảo năng suất và hạn chế thất thoát.

Hệ thống hơi

Ngoài chất lỏng, nhiều nhà máy còn sử dụng đồng hồ lưu lượng Vortex để đo lưu lượng hơi nước cấp cho:

Thiết bị thanh trùng
Nồi hơi
Bộ trao đổi nhiệt

Hệ thống CIP

Việc kiểm soát lưu lượng hơi giúp tối ưu tiêu hao năng lượng và nâng cao hiệu quả vận hành của toàn bộ nhà máy.

Cấu tạo đồng hồ lưu lượng nước giải khát

Mặc dù trên thị trường có nhiều công nghệ đo lưu lượng khác nhau, nhưng hầu hết các đồng hồ lưu lượng sử dụng trong ngành nước giải khát đều được cấu thành từ hai phần chính gồm bộ cảm biến (Sensor) và bộ chuyển đổi tín hiệu (Transmitter). Tùy theo từng nguyên lý đo, cấu tạo chi tiết sẽ có sự khác biệt, tuy nhiên mục tiêu chung vẫn là thu nhận tín hiệu dòng chảy và chuyển đổi thành dữ liệu lưu lượng chính xác.

Đối với các nhà máy sản xuất đồ uống hiện đại, việc hiểu rõ cấu tạo của thiết bị giúp kỹ sư lựa chọn đúng chủng loại, đồng thời thuận tiện trong quá trình lắp đặt, bảo trì và xử lý sự cố.

Thân đồng hồ (Flow Body)

Thân đồng hồ là bộ phận tiếp xúc trực tiếp với lưu chất. Đây cũng là thành phần chịu áp suất và nhiệt độ trong suốt quá trình vận hành.

Đối với ngành nước giải khát, vật liệu chế tạo thân đồng hồ phải đảm bảo không gây phản ứng hóa học với thực phẩm, không phát sinh tạp chất và đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm.

Các vật liệu phổ biến gồm:

Inox 304

Inox 304 được sử dụng nhiều trong các hệ thống nước sạch, nước RO và nước khoáng.

Ưu điểm:

Chống ăn mòn tốt.
Bề mặt sáng bóng.
Giá thành hợp lý.
Dễ gia công.

Nhược điểm:

Khả năng chống hóa chất kém hơn inox 316L.
Không phù hợp với môi trường có nồng độ muối hoặc axit cao.

Inox 316

Đây là vật liệu được sử dụng phổ biến nhất trong ngành thực phẩm.

Ưu điểm:

Chống ăn mòn rất tốt.
Khả năng chịu hóa chất cao.
Tuổi thọ lớn.
Đáp ứng tiêu chuẩn Food Grade.

Inox 316L

Inox 316L là phiên bản có hàm lượng Carbon thấp hơn inox 316.

Ưu điểm nổi bật:

Chống ăn mòn cực tốt.
Bề mặt đánh bóng dễ vệ sinh.
Hạn chế bám vi sinh.
Chịu được quy trình CIP và SIP.

Đây cũng là vật liệu được các hãng như Endress+Hauser, Krohne, Yokogawa hay Siemens sử dụng cho các dòng đồng hồ cao cấp.

Bộ cảm biến lưu lượng

Bộ cảm biến là thành phần quan trọng nhất của đồng hồ.

Nhiệm vụ của cảm biến là phát hiện sự thay đổi của dòng chảy và chuyển đổi thành tín hiệu điện.

Tùy theo nguyên lý đo mà cảm biến có cấu tạo khác nhau.

Ví dụ:

Đồng hồ điện từ sử dụng cuộn dây từ trường và điện cực.
Đồng hồ Turbine sử dụng cánh quạt.
Đồng hồ Coriolis sử dụng ống dao động.
Đồng hồ Vortex sử dụng thanh cản tạo xoáy.
Đồng hồ siêu âm sử dụng đầu phát và đầu thu sóng siêu âm.

Độ chính xác của cảm biến quyết định trực tiếp đến sai số của toàn bộ hệ thống.

Bộ chuyển đổi tín hiệu (Transmitter)

Sau khi cảm biến thu nhận dữ liệu, tín hiệu sẽ được truyền về bộ chuyển đổi.

Nhiệm vụ của Transmitter gồm:

Tính toán lưu lượng.
Bù nhiệt độ.
Bù áp suất (tùy loại).
Chuyển đổi tín hiệu Analog.
Hiển thị lưu lượng tức thời.
Hiển thị tổng lưu lượng.
Giao tiếp với PLC.

Ngày nay đa số bộ chuyển đổi đều sử dụng vi xử lý tốc độ cao, giúp giảm nhiễu và tăng độ ổn định.

Màn hình hiển thị

Các đồng hồ lưu lượng hiện đại đều được trang bị màn hình LCD hoặc OLED.

Thông thường màn hình sẽ hiển thị:

Lưu lượng tức thời.
Tổng lưu lượng.
Đơn vị đo.
Trạng thái hoạt động.
Tín hiệu đầu ra.
Mã lỗi.
Cảnh báo.

Một số dòng cao cấp còn hỗ trợ giao diện tiếng Anh, tiếng Đức, tiếng Nhật hoặc nhiều ngôn ngữ khác.

Bộ nhớ dữ liệu

Nhiều đồng hồ lưu lượng hiện nay tích hợp bộ nhớ trong.

Thiết bị có thể lưu:

Nhật ký vận hành.
Tổng lưu lượng nhiều năm.
Thời gian hoạt động.
Lịch sử cảnh báo.
Lịch sử hiệu chuẩn.

Điều này giúp việc truy xuất dữ liệu trong các cuộc đánh giá HACCP hoặc ISO 22000 trở nên thuận tiện hơn.

Điện cực

Điện cực chỉ xuất hiện trên đồng hồ lưu lượng điện từ.

Đây là bộ phận tiếp xúc trực tiếp với chất lỏng để thu tín hiệu điện cảm ứng.

Các vật liệu điện cực phổ biến:

SUS316L

Phù hợp:

Nước sạch.
Nước khoáng.
Nước ngọt.
Trà.
Nước ép.

Hastelloy C

Sử dụng khi lưu chất có tính ăn mòn mạnh.

Titanium

Dùng trong môi trường chứa Clo hoặc nước biển.

Tantalum

Làm việc với môi trường có tính axit rất mạnh.

Việc lựa chọn sai vật liệu điện cực có thể dẫn đến hiện tượng ăn mòn và sai số sau thời gian ngắn sử dụng.

Lớp lót (Liner)

Lớp lót có vai trò cách điện và bảo vệ thân đồng hồ khỏi sự ăn mòn của lưu chất.

Trong ngành đồ uống, các vật liệu phổ biến gồm:

PTFE

Ưu điểm:

Chống hóa chất cực tốt.
Chịu nhiệt cao.
Không bám cặn.
Tuổi thọ lớn.

PFA

Có khả năng chống bám tốt hơn PTFE.

Thường sử dụng trong:

Nhà máy sữa.
Nhà máy bia.
Nhà máy nước trái cây.

Hard Rubber

Phù hợp:

Nước sạch.
Nước sinh hoạt.

Không nên sử dụng cho hóa chất CIP có nhiệt độ cao.

Chuẩn kết nối

Tùy từng dây chuyền sản xuất mà đồng hồ sẽ sử dụng các kiểu kết nối khác nhau.

Kết nối mặt bích

Đây là kiểu phổ biến nhất.

Ưu điểm:

Chịu áp cao.
Dễ thay thế.
Phù hợp DN lớn.

Tiêu chuẩn:

JIS 10K
DIN PN16
ANSI 150LB

Kết nối Clamp

Được sử dụng rất nhiều trong ngành thực phẩm.

Ưu điểm:

Tháo lắp nhanh.
Dễ vệ sinh.
Không tạo khe hở tích tụ vi khuẩn.

Kết nối Ren

Áp dụng cho các đường ống nhỏ từ DN15 đến DN40.

Kết nối Wafer

Được sử dụng khi không gian lắp đặt hạn chế.

Nguyên lý hoạt động của đồng hồ lưu lượng nước giải khát

Hiện nay có nhiều công nghệ đo lưu lượng khác nhau. Mỗi công nghệ đều phù hợp với từng loại lưu chất và yêu cầu kỹ thuật riêng.

Nguyên lý hoạt động của đồng hồ lưu lượng điện từ

Đây là công nghệ được sử dụng nhiều nhất trong ngành nước giải khát.

Nguyên lý hoạt động dựa trên định luật cảm ứng điện từ Faraday.

Khi chất lỏng có khả năng dẫn điện chảy qua từ trường được tạo ra bởi cuộn dây, trong chất lỏng sẽ xuất hiện một điện áp cảm ứng.

Giá trị điện áp này tỷ lệ thuận với:

Tốc độ dòng chảy.
Cường độ từ trường.
Khoảng cách giữa hai điện cực.

Bộ chuyển đổi sẽ tính toán lưu lượng theo công thức:

Q = A × V

Trong đó:

Q là lưu lượng (m³/h).
A là diện tích tiết diện ống.
V là vận tốc dòng chảy.

Ưu điểm

Không có bộ phận chuyển động.
Không gây tổn thất áp suất.
Sai số rất nhỏ.
Không bị ảnh hưởng bởi độ nhớt.
Độ ổn định cao.

Hạn chế

Không đo được:

Dầu.
Dung môi hữu cơ.
Nước tinh khiết có độ dẫn điện quá thấp (ví dụ nước siêu tinh khiết với độ dẫn điện dưới ngưỡng làm việc của thiết bị).

Nguyên lý hoạt động của đồng hồ lưu lượng Turbine

Đồng hồ Turbine hoạt động dựa trên chuyển động quay của cánh quạt.

Khi chất lỏng đi qua, dòng chảy tác động lên cánh Turbine làm rotor quay.

Cảm biến Hall hoặc cảm biến từ sẽ ghi nhận số vòng quay và chuyển đổi thành lưu lượng.

Ưu điểm

Giá thành thấp.
Sai số nhỏ.
Độ nhạy cao.
Phản hồi nhanh.

Hạn chế

Cánh quạt có thể bị mài mòn theo thời gian.
Không phù hợp với chất lỏng chứa cặn hoặc hạt rắn.
Cần bảo trì định kỳ để duy trì độ chính xác.

Nguyên lý hoạt động của đồng hồ lưu lượng Coriolis

Đồng hồ lưu lượng Coriolis là công nghệ đo lưu lượng khối lượng trực tiếp có độ chính xác cao nhất hiện nay. Trong ngành nước giải khát, thiết bị này thường được sử dụng để đo siro, đường lỏng, mật ong, nước trái cây cô đặc, hương liệu và các loại chất lỏng có giá trị cao.

Nguyên lý hoạt động dựa trên hiệu ứng Coriolis.

Bên trong đồng hồ có một hoặc hai ống đo được kích thích dao động liên tục ở tần số xác định. Khi không có lưu chất đi qua, dao động của hai đầu ống hoàn toàn đồng bộ.

Khi chất lỏng chảy qua, lực Coriolis xuất hiện làm biến dạng pha dao động của ống.

Các cảm biến sẽ ghi nhận độ lệch pha này và bộ vi xử lý sẽ tính toán lưu lượng khối lượng theo thời gian thực.

Không giống các loại đồng hồ khác chỉ đo vận tốc hoặc thể tích, Coriolis đo trực tiếp khối lượng chất lỏng nên không bị ảnh hưởng bởi sự thay đổi nhiệt độ, áp suất hoặc tỷ trọng.

Ưu điểm của đồng hồ Coriolis

Đồng hồ Coriolis được đánh giá là dòng thiết bị cao cấp nhất hiện nay nhờ nhiều ưu điểm nổi bật.

Độ chính xác cực cao

Sai số thông thường chỉ khoảng:

±0,05%
±0,1%

Đây là mức sai số rất khó đạt được đối với các công nghệ đo khác.

Đo trực tiếp lưu lượng khối lượng

Không cần quy đổi từ thể tích sang khối lượng.

Điều này đặc biệt quan trọng đối với:

Đường lỏng
Siro
Chất tạo ngọt
Hương liệu
Phụ gia thực phẩm

Đo được nhiều thông số cùng lúc

Một đồng hồ Coriolis có thể đo đồng thời:

Lưu lượng khối lượng
Lưu lượng thể tích
Tỷ trọng
Nhiệt độ
Tổng lưu lượng

Điều này giúp giảm số lượng thiết bị cần lắp đặt trên đường ống.

Không cần đoạn ống thẳng dài

Khác với đồng hồ Turbine hoặc Vortex, Coriolis hầu như không yêu cầu đoạn ống thẳng phía trước và phía sau, giúp tiết kiệm không gian lắp đặt.

Nhược điểm của đồng hồ Coriolis

Mặc dù có nhiều ưu điểm nhưng Coriolis vẫn tồn tại một số hạn chế.

Giá thành cao.
Khối lượng lớn.
Không kinh tế đối với các đường ống có đường kính lớn.
Chi phí hiệu chuẩn cao hơn các dòng thông thường.

Ứng dụng trong ngành nước giải khát

Đồng hồ Coriolis thường được sử dụng tại các vị trí:

Định lượng siro.
Định lượng đường lỏng.
Định lượng hương liệu.
Định lượng chất tạo màu.
Định lượng chất tạo ngọt.
Kiểm soát tỷ lệ phối trộn.

Đối với các dây chuyền sản xuất nước tăng lực hoặc nước ngọt cao cấp, Coriolis giúp đảm bảo công thức phối trộn luôn chính xác giữa các mẻ sản xuất.

Nguyên lý hoạt động của đồng hồ lưu lượng Vortex

Đồng hồ lưu lượng Vortex hoạt động dựa trên hiện tượng hình thành dòng xoáy phía sau vật cản.

Bên trong thân đồng hồ có một thanh cản gọi là Bluff Body.

Khi lưu chất đi qua thanh cản, phía sau thanh sẽ xuất hiện các xoáy Kármán xen kẽ hai bên.

Tần số xuất hiện của các xoáy này tỷ lệ thuận với vận tốc dòng chảy.

Cảm biến Piezoelectric hoặc cảm biến áp điện sẽ phát hiện dao động của các xoáy và truyền tín hiệu về bộ xử lý.

Sau đó bộ xử lý sẽ tính toán lưu lượng theo công thức nội bộ của nhà sản xuất.

Ưu điểm của đồng hồ Vortex

Không có bộ phận chuyển động

Do không sử dụng cánh quạt nên:

Ít hư hỏng.
Tuổi thọ cao.
Ít phải bảo trì.

Đo được nhiều môi trường

Có thể sử dụng cho:

Hơi bão hòa.
Hơi quá nhiệt.
Khí nén.
Nitơ.
CO₂.
Nước nóng.
Một số chất lỏng sạch.

Chịu nhiệt độ cao

Nhiều model có thể làm việc ở nhiệt độ trên 300°C.

Điều này rất phù hợp với hệ thống nồi hơi trong nhà máy nước giải khát.

Hạn chế

Không phù hợp với lưu lượng quá nhỏ.
Không phù hợp với chất lỏng có độ nhớt cao.
Cần đoạn ống thẳng đủ dài để đảm bảo độ chính xác.

Ứng dụng trong nhà máy nước giải khát

Đồng hồ Vortex thường được lắp đặt tại:

Đường hơi cấp cho nồi thanh trùng.
Đường hơi cấp CIP.
Đường khí nén.
Đường CO₂.
Hệ thống gia nhiệt.

Việc đo chính xác lượng hơi tiêu thụ giúp doanh nghiệp giảm đáng kể chi phí nhiên liệu và điện năng.

Nguyên lý hoạt động của đồng hồ lưu lượng siêu âm

Đồng hồ lưu lượng siêu âm sử dụng sóng âm tần số cao để xác định vận tốc dòng chảy.

Hiện nay có hai công nghệ phổ biến.

Đồng hồ siêu âm Transit Time

Thiết bị gồm hai đầu dò.

Một đầu phát tín hiệu siêu âm.

Đầu còn lại nhận tín hiệu.

Khi nước chảy theo chiều truyền sóng, thời gian truyền sẽ ngắn hơn.

Ngược lại, khi truyền ngược chiều dòng chảy, thời gian sẽ dài hơn.

Bộ xử lý sẽ tính toán chênh lệch thời gian để xác định vận tốc và lưu lượng.

Đây là công nghệ phổ biến nhất đối với:

Nước sạch.
Nước RO.
Nước khoáng.

Đồng hồ siêu âm Doppler

Nguyên lý Doppler sử dụng sự thay đổi tần số phản xạ của sóng siêu âm.

Thiết bị chỉ hoạt động khi lưu chất có:

Hạt rắn.
Bong bóng khí.
Tạp chất.

Do đó ít được sử dụng trong dây chuyền nước giải khát thành phẩm nhưng phù hợp với nước thải của nhà máy.

Ưu điểm của đồng hồ siêu âm

Không tiếp xúc trực tiếp với lưu chất.
Không gây tổn thất áp suất.
Có thể lắp ngoài đường ống.
Không cần cắt ống đối với loại Clamp On.
Chi phí bảo trì thấp.

Nhược điểm

Độ chính xác phụ thuộc điều kiện lắp đặt.
Không phù hợp với nhiều loại chất lỏng có bọt khí.
Dễ bị ảnh hưởng bởi rung động đường ống.

So sánh các loại đồng hồ lưu lượng sử dụng trong ngành nước giải khát

Tiêu chí	Điện từ	Turbine	Coriolis	Vortex	Siêu âm
Độ chính xác	Rất cao	Cao	Rất cao	Cao	Cao
Đo nước tinh khiết	Rất tốt	Tốt	Tốt	Khá	Rất tốt
Đo siro	Tốt	Không phù hợp	Xuất sắc	Không phù hợp	Hạn chế
Đo nước trái cây	Rất tốt	Hạn chế	Xuất sắc	Không phù hợp	Khá
Đo hơi	Không	Không	Không	Rất tốt	Không
Đo khí	Không	Không	Có	Rất tốt	Có
Bảo trì	Rất thấp	Trung bình	Thấp	Thấp	Rất thấp
Giá thành	Trung bình	Thấp	Cao	Trung bình	Trung bình đến cao

Loại đồng hồ nào phù hợp nhất cho từng công đoạn?

Không có loại đồng hồ nào là tốt nhất cho mọi ứng dụng. Việc lựa chọn cần dựa trên đặc tính lưu chất, yêu cầu độ chính xác và ngân sách đầu tư.

Đối với nước RO và nước tinh khiết

Khuyến nghị:

Đồng hồ điện từ.
Đồng hồ siêu âm.

Đối với nước khoáng

Khuyến nghị:

Đồng hồ điện từ.

Đối với nước ngọt

Khuyến nghị:

Đồng hồ điện từ.

Đối với nước trái cây

Khuyến nghị:

Đồng hồ điện từ.
Đồng hồ Coriolis nếu yêu cầu định lượng chính xác.

Đối với siro và đường lỏng

Khuyến nghị:

Đồng hồ Coriolis.

Đối với hơi nước

Khuyến nghị:

Đồng hồ Vortex.

Đối với khí nén

Khuyến nghị:

Đồng hồ Vortex.
Đồng hồ Coriolis trong một số ứng dụng đặc biệt.

Tiêu chuẩn kỹ thuật đối với đồng hồ lưu lượng nước giải khát

Ngành sản xuất nước giải khát là một trong những lĩnh vực có yêu cầu nghiêm ngặt nhất về an toàn thực phẩm, vệ sinh thiết bị và độ chính xác trong quá trình định lượng. Vì vậy, đồng hồ lưu lượng được sử dụng trong các dây chuyền đồ uống không chỉ cần đo chính xác mà còn phải đáp ứng nhiều tiêu chuẩn quốc tế liên quan đến vật liệu, thiết kế vệ sinh và khả năng làm sạch.

Việc lựa chọn thiết bị đạt tiêu chuẩn ngay từ đầu giúp doanh nghiệp hạn chế rủi ro về chất lượng sản phẩm, đáp ứng yêu cầu kiểm định và kéo dài tuổi thọ thiết bị.

Tiêu chuẩn FDA

FDA (Food and Drug Administration) là tiêu chuẩn của Cục Quản lý Thực phẩm và Dược phẩm Hoa Kỳ.

Đây là tiêu chuẩn được áp dụng rộng rãi cho các thiết bị tiếp xúc trực tiếp với thực phẩm, đồ uống và dược phẩm.

Đối với đồng hồ lưu lượng, tiêu chuẩn FDA quy định các vật liệu tiếp xúc với lưu chất phải:

Không thôi nhiễm kim loại nặng.
Không phát sinh chất độc hại.
Không làm thay đổi mùi vị sản phẩm.
Không phản ứng với thực phẩm.
Có khả năng vệ sinh dễ dàng.

Các vật liệu thường đạt tiêu chuẩn FDA gồm:

Inox 316L
PTFE
PFA
EPDM Food Grade
FKM Food Grade

Tiêu chuẩn EHEDG

EHEDG (European Hygienic Engineering and Design Group) là tiêu chuẩn vệ sinh rất phổ biến tại châu Âu.

EHEDG tập trung vào thiết kế của thiết bị nhằm giảm tối đa khả năng tích tụ vi khuẩn.

Một đồng hồ lưu lượng đạt chuẩn EHEDG thường có các đặc điểm:

Không có góc chết.
Bề mặt nhẵn bóng.
Độ nhám bề mặt thấp.
Không tạo vùng đọng lưu chất.
Dễ vệ sinh bằng hệ thống CIP.

Tiêu chuẩn này đặc biệt quan trọng đối với:

Nhà máy sữa.
Nhà máy bia.
Nhà máy nước trái cây.
Nhà máy nước giải khát cao cấp.

Tiêu chuẩn 3-A Sanitary

3-A Sanitary là tiêu chuẩn vệ sinh được sử dụng rộng rãi tại Hoa Kỳ.

Tiêu chuẩn này yêu cầu:

Thiết bị dễ tháo lắp.
Không có khe hở tích tụ vi khuẩn.
Bề mặt tiếp xúc được đánh bóng.
Có khả năng làm sạch hoàn toàn bằng CIP hoặc SIP.

Đây là tiêu chuẩn thường thấy trên các đồng hồ lưu lượng sử dụng kết nối Clamp.

Tiêu chuẩn HACCP

HACCP là hệ thống phân tích mối nguy và kiểm soát điểm tới hạn.

Trong dây chuyền sản xuất nước giải khát, đồng hồ lưu lượng đóng vai trò quan trọng tại các điểm kiểm soát như:

Định lượng nước.
Định lượng đường.
Định lượng siro.
Định lượng phụ gia.
Kiểm soát hóa chất CIP.

Việc sử dụng thiết bị có độ chính xác cao giúp đảm bảo toàn bộ quy trình luôn nằm trong giới hạn kiểm soát theo kế hoạch HACCP.

Tiêu chuẩn GMP

GMP (Good Manufacturing Practice) là thực hành sản xuất tốt.

Đối với đồng hồ lưu lượng, GMP yêu cầu:

Thiết bị không gây nhiễm chéo.
Vật liệu phù hợp thực phẩm.
Dễ vệ sinh.
Dễ bảo trì.
Không phát sinh kim loại hoặc tạp chất vào sản phẩm.

Tiêu chuẩn ISO 22000

ISO 22000 là hệ thống quản lý an toàn thực phẩm.

Trong hệ thống này, đồng hồ lưu lượng giúp:

Kiểm soát nguyên liệu.
Kiểm soát sản lượng.
Lưu trữ dữ liệu sản xuất.
Truy xuất nguồn gốc khi cần thiết.

Đây là lý do các nhà máy hiện đại thường lựa chọn đồng hồ có khả năng lưu dữ liệu và truyền thông với hệ thống SCADA hoặc MES.

Thông số kỹ thuật quan trọng khi lựa chọn đồng hồ lưu lượng nước giải khát

Ngoài nguyên lý đo, người sử dụng cần quan tâm đến nhiều thông số kỹ thuật để đảm bảo thiết bị hoạt động ổn định và đạt độ chính xác mong muốn.

Kích thước danh nghĩa (DN)

DN là đường kính danh nghĩa của đường ống và cũng là kích thước kết nối của đồng hồ.

Một số kích thước phổ biến trong ngành nước giải khát gồm:

Kích thước	Đường kính ngoài tham khảo
DN15	1/2 inch
DN20	3/4 inch
DN25	1 inch
DN32	1 1/4 inch
DN40	1 1/2 inch
DN50	2 inch
DN65	2 1/2 inch
DN80	3 inch
DN100	4 inch
DN150	6 inch
DN200	8 inch

Không nên chọn đồng hồ chỉ dựa vào kích thước đường ống. Cần tính toán theo lưu lượng thực tế để đảm bảo vận tốc dòng chảy nằm trong khoảng tối ưu.

Dải lưu lượng

Mỗi đồng hồ đều có:

Lưu lượng nhỏ nhất (Qmin).
Lưu lượng làm việc.
Lưu lượng lớn nhất (Qmax).

Thiết bị nên hoạt động trong khoảng từ 30% đến 80% dải đo để đạt độ chính xác và tuổi thọ cao.

Độ chính xác

Đây là thông số quan trọng nhất.

Các cấp chính xác phổ biến:

±1%
±0,5%
±0,2%
±0,1%
±0,05%

Đối với dây chuyền pha chế nước giải khát, nên ưu tiên các dòng có sai số từ ±0,2% đến ±0,5%.

Độ lặp lại (Repeatability)

Độ lặp lại phản ánh khả năng cho kết quả ổn định khi đo nhiều lần trong cùng điều kiện.

Ví dụ:

Một đồng hồ có sai số ±0,5% nhưng độ lặp lại ±0,05% sẽ phù hợp cho các quá trình điều khiển tự động vì kết quả đo ổn định theo thời gian.

Áp suất làm việc

Các cấp áp suất phổ biến:

PN10
PN16
PN25
PN40

Đối với dây chuyền nước giải khát, PN16 là lựa chọn phổ biến nhất. Nếu hệ thống có bơm áp lực cao hoặc đường ống hơi, cần lựa chọn cấp áp suất phù hợp để đảm bảo an toàn.

Nhiệt độ làm việc

Nhiệt độ lưu chất ảnh hưởng trực tiếp đến vật liệu lót và gioăng làm kín.

Ví dụ:

Nước RO: 5–40°C.
Nước nóng CIP: 80–95°C.
Hơi nước: 120–180°C hoặc cao hơn.

Cần kiểm tra giới hạn nhiệt độ của lớp lót PTFE, PFA hoặc gioăng EPDM, FKM trước khi lựa chọn.

Cấp bảo vệ IP

Đồng hồ lưu lượng thường được lắp trong môi trường có độ ẩm cao và thường xuyên rửa vệ sinh.

Các cấp bảo vệ phổ biến:

IP65.
IP67.
IP68.

Đối với khu vực thường xuyên xịt rửa bằng nước áp lực cao, nên chọn thiết bị có cấp bảo vệ từ IP67 trở lên.

Tín hiệu đầu ra

Để tích hợp với hệ thống điều khiển, đồng hồ thường hỗ trợ nhiều chuẩn tín hiệu:

4–20 mA.
Pulse.
Frequency.
Relay.
Modbus RTU RS485.
HART.
Profibus DP.
Profinet.
Ethernet/IP.

Trong các nhà máy hiện đại, Modbus RTU và 4–20 mA vẫn là hai chuẩn được sử dụng nhiều nhất vì khả năng tương thích với hầu hết PLC và hệ thống SCADA.

Nguồn cấp

Một số mức điện áp phổ biến:

24 VDC.
220 VAC.
Pin Lithium (đối với đồng hồ độc lập).

Việc lựa chọn nguồn cấp cần phù hợp với hệ thống điện hiện hữu để tránh phải bổ sung bộ chuyển đổi không cần thiết.

Cách tính lưu lượng và lựa chọn kích thước đồng hồ lưu lượng nước giải khát

Một trong những sai lầm phổ biến khi lựa chọn đồng hồ lưu lượng là chỉ dựa vào kích thước đường ống hiện có. Trên thực tế, việc lựa chọn đúng kích thước đồng hồ phải dựa trên lưu lượng làm việc, vận tốc dòng chảy, đặc tính lưu chất và yêu cầu về độ chính xác.

Nếu lựa chọn đồng hồ có kích thước quá lớn, vận tốc dòng chảy sẽ thấp, dẫn đến tín hiệu đo không ổn định và sai số tăng lên. Ngược lại, nếu chọn đồng hồ quá nhỏ, vận tốc sẽ vượt quá giới hạn cho phép, gây tổn thất áp suất lớn, giảm tuổi thọ thiết bị và làm tăng chi phí vận hành.

Do đó, trước khi lựa chọn đồng hồ lưu lượng cho dây chuyền sản xuất nước giải khát, kỹ sư cần thực hiện các bước tính toán cơ bản dưới đây.

Công thức tính lưu lượng thể tích

Lưu lượng thể tích là lượng chất lỏng đi qua một tiết diện đường ống trong một đơn vị thời gian.

Công thức:

Q = A × V

Trong đó:

Q: Lưu lượng (m³/s)
A: Diện tích tiết diện ống (m²)
V: Vận tốc dòng chảy (m/s)

Đây là công thức cơ bản được sử dụng trong thiết kế hầu hết các hệ thống cấp nước và dây chuyền sản xuất đồ uống.

Công thức tính diện tích tiết diện đường ống

Diện tích tiết diện được tính theo công thức:

A = π × D² / 4

Trong đó:

π = 3,1416
D là đường kính trong của đường ống (m)

Ví dụ:

Đường ống DN50 có đường kính trong khoảng 0,052 m.

Diện tích:

A = 3,1416 × (0,052²) / 4

A ≈ 0,00212 m²

Công thức tính vận tốc dòng chảy

Sau khi biết lưu lượng và đường kính ống, vận tốc được tính như sau:

V = Q / A

Ví dụ:

Một dây chuyền sản xuất nước giải khát có lưu lượng:

20 m³/h

Quy đổi:

20 ÷ 3600 = 0,00556 m³/s

Đường ống DN50 có diện tích:

0,00212 m²

Vận tốc:

V = 0,00556 ÷ 0,00212

V ≈ 2,62 m/s

Đây là vận tốc rất phù hợp đối với đồng hồ lưu lượng điện từ.

Công thức tính lưu lượng khối lượng

Đối với đồng hồ Coriolis, đại lượng quan trọng là lưu lượng khối lượng.

Công thức:

M = ρ × Q

Trong đó:

M: Lưu lượng khối lượng (kg/h)
ρ: Khối lượng riêng (kg/m³)
Q: Lưu lượng thể tích (m³/h)

Ví dụ:

Lưu lượng siro:

5 m³/h

Khối lượng riêng:

1.320 kg/m³

Khối lượng:

M = 1.320 × 5

M = 6.600 kg/h

Đây là thông số quan trọng để tính toán tỷ lệ phối trộn trong các nhà máy nước giải khát.

Công thức tính Reynolds

Số Reynolds giúp xác định trạng thái của dòng chảy.

Công thức:

Re = (ρ × V × D) / μ

Trong đó:

ρ là khối lượng riêng
V là vận tốc
D là đường kính
μ là độ nhớt động lực học

Thông thường:

Re < 2.300: Dòng chảy tầng 2.300 < Re < 4.000: Dòng chảy chuyển tiếp Re > 4.000: Dòng chảy rối

Trong ngành nước giải khát, phần lớn hệ thống làm việc ở chế độ dòng chảy rối, giúp đồng hồ đạt độ chính xác cao hơn.

Khoảng vận tốc khuyến nghị

Mỗi loại đồng hồ lưu lượng đều có khoảng vận tốc làm việc tối ưu.

Loại đồng hồ Vận tốc khuyến nghị
Điện từ 1 đến 5 m/s
Turbine 1 đến 4 m/s
Coriolis 0,5 đến 3 m/s
Vortex 3 đến 8 m/s
Siêu âm 0,3 đến 10 m/s

Nếu vận tốc quá thấp, tín hiệu sẽ không ổn định.

Nếu vận tốc quá cao, thiết bị dễ bị mài mòn và tổn thất áp suất tăng lên.

Ví dụ lựa chọn đồng hồ cho dây chuyền nước tinh khiết

Thông số hệ thống:

Lưu lượng thiết kế: 40 m³/h
Chất lỏng: Nước RO
Áp suất: 6 bar
Nhiệt độ: 25°C

Tính toán:

Với đường ống DN80:

Diện tích khoảng:

0,0050 m²

Lưu lượng:

40 m³/h = 0,0111 m³/s

Vận tốc:

0,0111 ÷ 0,0050

≈ 2,2 m/s

Đây là vận tốc lý tưởng.

Khuyến nghị lựa chọn:

Đồng hồ lưu lượng điện từ DN80
Sai số ±0,5%
Kết nối mặt bích DIN PN16
Vật liệu inox 316L
Lớp lót PTFE
Điện cực inox 316L
Tín hiệu 4–20 mA + Modbus RTU

Ví dụ lựa chọn đồng hồ cho dây chuyền siro

Thông số:

Lưu lượng: 3 m³/h
Độ nhớt cao
Hàm lượng đường lớn

Khuyến nghị:

Đồng hồ Coriolis DN15 hoặc DN20
Sai số ±0,1%
Đo trực tiếp lưu lượng khối lượng
Có chức năng đo tỷ trọng

Việc sử dụng Coriolis giúp kiểm soát chính xác lượng siro trong từng mẻ phối trộn, hạn chế sai lệch công thức sản xuất.

Cách lựa chọn đồng hồ lưu lượng nước giải khát theo từng ứng dụng

Không có một loại đồng hồ lưu lượng nào phù hợp cho mọi dây chuyền. Việc lựa chọn cần dựa trên đặc tính lưu chất, yêu cầu công nghệ và điều kiện vận hành thực tế.

Lựa chọn theo loại đồ uống

Đối với nước tinh khiết và nước khoáng, đồng hồ điện từ là lựa chọn phổ biến nhờ độ chính xác cao, không gây cản trở dòng chảy và chi phí đầu tư hợp lý.

Đối với nước ngọt có gas, nên ưu tiên các thiết bị có khả năng chịu áp suất cao và vật liệu đáp ứng tiêu chuẩn thực phẩm.

Đối với nước ép trái cây hoặc đồ uống có chứa bã mịn, đồng hồ điện từ vẫn hoạt động hiệu quả hơn Turbine vì không có bộ phận chuyển động dễ bị kẹt.

Đối với siro, mật đường và phụ gia có độ nhớt cao, đồng hồ Coriolis là giải pháp tối ưu nhờ khả năng đo trực tiếp lưu lượng khối lượng.

Lựa chọn theo độ dẫn điện

Đồng hồ điện từ chỉ hoạt động khi lưu chất có độ dẫn điện đạt ngưỡng tối thiểu theo yêu cầu của nhà sản xuất.

Nếu lưu chất có độ dẫn điện quá thấp hoặc không dẫn điện, nên cân nhắc sử dụng đồng hồ siêu âm hoặc Coriolis.

Lựa chọn theo nhiệt độ

Nhiệt độ lưu chất ảnh hưởng trực tiếp đến vật liệu lót và gioăng làm kín.

Ví dụ:

Nước lạnh: EPDM là lựa chọn phù hợp.
Hóa chất CIP nhiệt độ cao: Nên sử dụng PTFE kết hợp FKM hoặc vật liệu chịu nhiệt tương đương.
Hơi nước: Đồng hồ Vortex với vật liệu chịu nhiệt cao sẽ đáp ứng tốt hơn.
Lựa chọn theo yêu cầu tự động hóa

Nếu hệ thống sử dụng PLC, HMI hoặc SCADA, nên ưu tiên các đồng hồ hỗ trợ giao thức truyền thông như Modbus RTU, HART hoặc Ethernet/IP để dễ dàng tích hợp và giám sát dữ liệu theo thời gian thực.

Lựa chọn theo chi phí đầu tư

Không phải mọi dây chuyền đều cần sử dụng đồng hồ Coriolis. Với các công đoạn chỉ yêu cầu đo lưu lượng nước hoặc nước giải khát thành phẩm có độ nhớt thấp, đồng hồ điện từ thường mang lại hiệu quả kinh tế cao hơn trong khi vẫn đáp ứng tốt yêu cầu về độ chính xác.

Hướng dẫn lắp đặt đồng hồ lưu lượng nước giải khát đúng kỹ thuật

Việc lựa chọn đúng loại đồng hồ lưu lượng mới chỉ quyết định khoảng 50% hiệu quả của hệ thống đo. Khoảng 50% còn lại phụ thuộc vào cách lắp đặt thực tế tại công trình. Trên thực tế, nhiều trường hợp đồng hồ hoạt động không ổn định hoặc sai số lớn không phải do chất lượng thiết bị mà xuất phát từ việc lắp đặt không đúng kỹ thuật.

Trong ngành nước giải khát, nơi yêu cầu độ chính xác cao và hệ thống hoạt động liên tục, việc tuân thủ đúng quy trình lắp đặt sẽ giúp thiết bị hoạt động ổn định, kéo dài tuổi thọ và giảm chi phí bảo trì.

Khảo sát hệ thống trước khi lắp đặt

Trước khi tiến hành lắp đặt, cần khảo sát đầy đủ các thông tin sau:

Loại lưu chất cần đo.
Đường kính đường ống.
Áp suất vận hành.
Nhiệt độ lưu chất.
Lưu lượng lớn nhất và nhỏ nhất.
Vật liệu đường ống.
Kiểu kết nối.
Hướng dòng chảy.
Không gian lắp đặt.
Vị trí nguồn điện và tủ điều khiển.

Khảo sát kỹ giúp lựa chọn vị trí lắp đặt tối ưu và hạn chế việc phải cải tạo hệ thống sau này.

Chọn vị trí lắp đặt phù hợp

Đồng hồ lưu lượng nên được lắp tại vị trí có dòng chảy ổn định nhất trên đường ống.

Không nên lắp tại những vị trí:

Ngay sau máy bơm.
Ngay sau van điều khiển.
Ngay sau co 90°.
Ngay sau tê chia nhánh.
Sau đoạn đường ống thay đổi đường kính.
Gần vị trí có rung động mạnh.

Những vị trí này làm xuất hiện dòng chảy xoáy hoặc nhiễu loạn, ảnh hưởng trực tiếp đến độ chính xác của phép đo.

Quy định chiều dài đoạn ống thẳng

Để dòng chảy ổn định trước khi đi qua cảm biến, cần bố trí đoạn ống thẳng theo khuyến nghị của nhà sản xuất.

Thông thường:

Đầu vào: từ 5D đến 10D.
Đầu ra: từ 3D đến 5D.

Trong đó:

D là đường kính trong của đường ống.

Ví dụ:

Đường ống DN100.

Chiều dài tối thiểu phía trước đồng hồ:

10 × 100 = 1.000 mm.

Chiều dài phía sau:

5 × 100 = 500 mm.

Nếu sau đồng hồ có co, van hoặc thiết bị gây nhiễu, nên tăng chiều dài đoạn ống thẳng để đảm bảo kết quả đo ổn định.

Hướng lắp đặt đồng hồ

Trên thân đồng hồ luôn có mũi tên chỉ chiều dòng chảy.

Mũi tên phải cùng chiều với hướng chuyển động của lưu chất.

Nếu lắp ngược chiều:

Đồng hồ có thể báo lỗi.
Không đo được lưu lượng.
Sai số rất lớn.
Một số model sẽ không hoạt động.

Đây là lỗi khá phổ biến trong quá trình thi công.

Lắp đặt trên đường ống ngang

Đây là phương án được khuyến nghị đối với hầu hết các loại đồng hồ lưu lượng.

Khi lắp trên đường ống ngang:

Đồng hồ luôn chứa đầy chất lỏng.
Không hình thành túi khí.
Tín hiệu đo ổn định hơn.
Dễ bảo trì.

Đối với đồng hồ điện từ, điện cực nên nằm trên phương ngang (vị trí khoảng 3 giờ và 9 giờ) để tránh bọt khí tích tụ ở phía trên hoặc cặn lắng ở phía dưới làm ảnh hưởng đến tín hiệu.

Lắp đặt trên đường ống đứng

Nếu phải lắp trên đường ống đứng, nên chọn chiều dòng chảy từ dưới lên trên.

Ưu điểm:

Đồng hồ luôn đầy nước.
Hạn chế hiện tượng tạo bọt khí.
Không xảy ra hiện tượng chảy rỗng.

Không nên để lưu chất chảy từ trên xuống nếu cuối đường ống không có áp suất duy trì, vì có thể xuất hiện khoảng trống trong ống, gây sai số hoặc báo lỗi “Empty Pipe” đối với đồng hồ điện từ.

Tránh hiện tượng đường ống không đầy

Đồng hồ lưu lượng điện từ và nhiều loại đồng hồ khác yêu cầu đường ống luôn chứa đầy chất lỏng.

Nếu đường ống không đầy:

Tín hiệu đo dao động.
Sai số tăng.
Đồng hồ báo lỗi.
Không thể tính toán chính xác lưu lượng.

Vì vậy, không nên lắp đồng hồ tại điểm cao nhất của hệ thống hoặc ngay trước đoạn xả tự do.

Lắp đặt van đúng vị trí

Van khóa được sử dụng để bảo trì hoặc thay thế đồng hồ.

Thông thường nên bố trí:

Một van trước đồng hồ.
Một van sau đồng hồ.

Đối với các hệ thống quan trọng, có thể bổ sung đường bypass để vẫn duy trì sản xuất khi cần tháo thiết bị kiểm tra hoặc hiệu chuẩn.

Không nên sử dụng van điều tiết ngay phía trước đồng hồ vì sẽ làm thay đổi trạng thái dòng chảy.

Khoảng cách đến máy bơm

Máy bơm tạo ra rung động và dòng chảy xoáy.

Nếu lắp quá gần máy bơm sẽ gây:

Dao động tín hiệu.
Sai số lớn.
Tuổi thọ cảm biến giảm.

Thông thường nên đặt đồng hồ cách máy bơm ít nhất từ 5D đến 10D. Với hệ thống có bơm công suất lớn hoặc nhiều bơm hoạt động luân phiên, khoảng cách này có thể cần tăng thêm theo khuyến nghị của nhà sản xuất.

Tiếp địa đối với đồng hồ điện từ

Tiếp địa là yêu cầu bắt buộc đối với đồng hồ lưu lượng điện từ.

Mục đích:

Loại bỏ nhiễu điện.
Ổn định tín hiệu đo.
Bảo vệ thiết bị.
Tăng độ chính xác.

Nếu đường ống làm bằng kim loại đã nối đất tốt, việc tiếp địa sẽ đơn giản hơn. Trường hợp đường ống bằng nhựa PVC, HDPE hoặc FRP, cần lắp thêm vòng tiếp địa hoặc điện cực tiếp địa theo đúng hướng dẫn kỹ thuật.

Lắp đặt trong hệ thống CIP

Trong các nhà máy nước giải khát, hệ thống CIP (Cleaning In Place) được sử dụng để vệ sinh đường ống và thiết bị mà không cần tháo rời.

Đồng hồ lưu lượng lắp trên hệ thống CIP cần đáp ứng các yêu cầu sau:

Vật liệu tiếp xúc đạt chuẩn thực phẩm.
Chịu được hóa chất như NaOH, HNO₃ hoặc các dung dịch tẩy rửa chuyên dụng.
Chịu được nhiệt độ của chu trình vệ sinh.
Bề mặt nhẵn, hạn chế bám cặn.
Không có góc chết gây tích tụ vi sinh vật.

Việc lựa chọn sai vật liệu lót hoặc gioăng có thể dẫn đến lão hóa, nứt hoặc rò rỉ sau một thời gian vận hành.

Kiểm tra sau khi lắp đặt

Sau khi hoàn thành việc lắp đặt, cần tiến hành kiểm tra toàn bộ hệ thống trước khi đưa vào vận hành chính thức.

Các hạng mục cần kiểm tra gồm:

Độ kín của các mặt bích hoặc khớp nối.
Chiều dòng chảy.
Nguồn cấp điện.
Dây tín hiệu.
Tiếp địa.
Màn hình hiển thị.
Giá trị lưu lượng tức thời.
Giá trị tổng lưu lượng.
Tín hiệu truyền về PLC hoặc SCADA.

Sau đó nên vận hành thử ở nhiều mức lưu lượng khác nhau để đánh giá độ ổn định của thiết bị.

Những lỗi lắp đặt thường gặp và cách khắc phục

Trong thực tế, nhiều sự cố của đồng hồ lưu lượng xuất phát từ lỗi lắp đặt hơn là lỗi thiết bị.

Lắp đồng hồ ngay sau co hoặc van

Hậu quả:

Dòng chảy xoáy.
Sai số tăng.
Giá trị đo dao động.

Cách khắc phục:

Di chuyển đồng hồ đến vị trí có đoạn ống thẳng phù hợp hoặc bổ sung đoạn ống ổn định dòng chảy.

Đường ống không đầy chất lỏng

Hậu quả:

Đồng hồ điện từ báo lỗi Empty Pipe.
Không đo được lưu lượng chính xác.

Cách khắc phục:

Lắp đồng hồ tại vị trí thấp hơn hoặc bổ sung van duy trì áp suất để đảm bảo đường ống luôn đầy.

Không nối đất

Hậu quả:

Nhiễu tín hiệu.
Giá trị đo không ổn định.
Sai số tăng.

Cách khắc phục:

Thực hiện nối đất đúng tiêu chuẩn và kiểm tra điện trở tiếp địa theo hướng dẫn của nhà sản xuất.

Chọn sai kích thước đồng hồ

Hậu quả:

Vận tốc quá thấp hoặc quá cao.
Độ chính xác giảm.
Tuổi thọ thiết bị bị ảnh hưởng.

Cách khắc phục:

Tính toán lại lưu lượng thiết kế và lựa chọn kích thước đồng hồ phù hợp thay vì chỉ dựa vào kích thước đường ống.

Hiệu chuẩn đồng hồ lưu lượng nước giải khát

Hiệu chuẩn đồng hồ lưu lượng là quá trình kiểm tra, so sánh và điều chỉnh sai số của thiết bị bằng cách đối chiếu với thiết bị chuẩn có độ chính xác cao hơn. Đây là một trong những công việc quan trọng trong công tác quản lý chất lượng của các nhà máy sản xuất nước giải khát, giúp đảm bảo kết quả đo luôn chính xác và đáp ứng yêu cầu của các hệ thống quản lý như ISO 9001, ISO 22000, HACCP và GMP.

Trong thực tế, dù đồng hồ lưu lượng có chất lượng cao đến đâu thì sau một thời gian hoạt động vẫn có thể xuất hiện sai số do ảnh hưởng của môi trường làm việc, lưu chất, rung động, nhiệt độ hoặc quá trình lão hóa linh kiện. Vì vậy, hiệu chuẩn định kỳ là yêu cầu bắt buộc đối với nhiều dây chuyền sản xuất.

Hiệu chuẩn và kiểm định có giống nhau không?

Nhiều người thường nhầm lẫn giữa hiệu chuẩn và kiểm định. Tuy nhiên, đây là hai khái niệm hoàn toàn khác nhau.

Hiệu chuẩn là quá trình xác định sai số của thiết bị bằng cách so sánh với chuẩn đo lường, từ đó đánh giá độ chính xác hiện tại của đồng hồ. Sau khi hiệu chuẩn, đơn vị thực hiện sẽ cấp chứng chỉ thể hiện sai số tại các điểm đo.

Kiểm định là hoạt động đánh giá sự phù hợp của thiết bị theo quy định pháp luật đối với các thiết bị thuộc danh mục bắt buộc kiểm định.

Đối với đa số đồng hồ lưu lượng sử dụng trong dây chuyền sản xuất nước giải khát nội bộ, doanh nghiệp thường thực hiện hiệu chuẩn định kỳ thay vì kiểm định.

Mục đích của việc hiệu chuẩn

Việc hiệu chuẩn mang lại nhiều lợi ích cho doanh nghiệp như:

Đảm bảo độ chính xác của quá trình định lượng.
Kiểm soát chất lượng sản phẩm giữa các lô sản xuất.
Giảm hao hụt nguyên liệu.
Phát hiện sớm thiết bị có dấu hiệu sai lệch.
Đáp ứng yêu cầu đánh giá của khách hàng và tổ chức chứng nhận.
Hạn chế tranh chấp trong quá trình giao nhận nguyên liệu hoặc thành phẩm.

Đặc biệt đối với các dây chuyền pha chế tự động, chỉ cần đồng hồ sai lệch 1% cũng có thể làm thay đổi tỷ lệ phối trộn, ảnh hưởng trực tiếp đến hương vị và chất lượng sản phẩm.

Chu kỳ hiệu chuẩn

Chu kỳ hiệu chuẩn phụ thuộc vào nhiều yếu tố như:

Mức độ sử dụng.
Điều kiện môi trường.
Loại lưu chất.
Yêu cầu quản lý chất lượng.
Khuyến nghị của nhà sản xuất.

Thông thường:

Điều kiện sử dụng	Chu kỳ khuyến nghị
Hoạt động liên tục 24/7	6 đến 12 tháng
Hoạt động bình thường	12 tháng
Thiết bị dự phòng	18 đến 24 tháng

Nếu đồng hồ đo các lưu chất có giá trị cao như siro, hương liệu hoặc phụ gia thực phẩm, doanh nghiệp nên rút ngắn chu kỳ hiệu chuẩn để đảm bảo độ chính xác.

Các phương pháp hiệu chuẩn phổ biến

Hiện nay có nhiều phương pháp hiệu chuẩn đồng hồ lưu lượng.

Hiệu chuẩn bằng bồn chuẩn

Đây là phương pháp phổ biến nhất.

Nguyên lý:

Lưu chất được dẫn qua đồng hồ và thu vào bồn chuẩn có thể tích hoặc khối lượng đã được xác định chính xác.

Sau đó so sánh kết quả giữa đồng hồ và bồn chuẩn để tính sai số.

Ưu điểm:

Độ chính xác cao.
Phù hợp với đồng hồ điện từ.
Phù hợp với đồng hồ Turbine.

Hiệu chuẩn bằng cân điện tử

Lưu chất sau khi đi qua đồng hồ sẽ được thu vào bồn đặt trên cân điện tử có độ chính xác cao.

Khối lượng thực tế được so sánh với giá trị hiển thị trên đồng hồ.

Phương pháp này thường được áp dụng cho đồng hồ Coriolis.

Hiệu chuẩn bằng thiết bị chuẩn lưu động

Một số đơn vị sử dụng đồng hồ chuẩn đã được chứng nhận để so sánh trực tiếp với đồng hồ cần kiểm tra.

Ưu điểm:

Không cần tháo thiết bị khỏi hệ thống.
Tiết kiệm thời gian.
Giảm thời gian dừng dây chuyền.

Sai số cho phép

Sai số phụ thuộc vào cấp chính xác của thiết bị.

Ví dụ:

Cấp chính xác	Sai số tối đa
1.0	±1%
0.5	±0,5%
0.2	±0,2%
0.1	±0,1%

Trong các dây chuyền pha chế nước giải khát, nhiều doanh nghiệp yêu cầu đồng hồ có sai số không vượt quá ±0,2%.

Các yếu tố ảnh hưởng đến độ chính xác

Độ chính xác của đồng hồ lưu lượng không chỉ phụ thuộc vào chất lượng thiết bị mà còn chịu ảnh hưởng bởi nhiều yếu tố khác.

Bọt khí trong đường ống

Sự xuất hiện của bọt khí có thể làm tín hiệu đo dao động, đặc biệt đối với đồng hồ điện từ và đồng hồ siêu âm.

Để hạn chế hiện tượng này, cần đảm bảo đường ống luôn đầy chất lỏng và tránh hút khí từ bể chứa.

Cặn bám

Sau thời gian dài vận hành, đường, siro hoặc khoáng chất có thể bám lên điện cực hoặc cảm biến.

Điều này làm giảm độ nhạy của thiết bị và tăng sai số.

Do đó cần thực hiện vệ sinh định kỳ theo quy trình của nhà sản xuất.

Nhiễu điện

Đồng hồ điện từ đặc biệt nhạy với nhiễu điện từ.

Nguồn gây nhiễu có thể đến từ:

Biến tần.
Động cơ công suất lớn.
Máy hàn điện.
Cáp điện lực.

Cần đi riêng cáp tín hiệu, nối đất đúng kỹ thuật và sử dụng cáp chống nhiễu khi cần.

Rung động cơ học

Đối với đồng hồ Coriolis hoặc đồng hồ Vortex, rung động từ máy bơm hoặc đường ống có thể ảnh hưởng đến tín hiệu đo.

Nên sử dụng giá đỡ chắc chắn và bố trí khớp nối mềm nếu hệ thống có rung động lớn.

Chứng chỉ hiệu chuẩn

Sau khi hoàn thành hiệu chuẩn, đơn vị thực hiện sẽ cấp chứng chỉ hoặc biên bản hiệu chuẩn.

Một chứng chỉ đạt yêu cầu thường bao gồm:

Tên thiết bị.
Model.
Số serial.
Dải đo.
Điều kiện môi trường khi hiệu chuẩn.
Giá trị chuẩn.
Giá trị đo.
Sai số tại từng điểm.
Độ không đảm bảo đo.
Thời gian hiệu chuẩn.
Thời gian hiệu chuẩn tiếp theo.

Doanh nghiệp nên lưu giữ đầy đủ hồ sơ để phục vụ công tác đánh giá nội bộ, đánh giá khách hàng hoặc các cuộc đánh giá chứng nhận.

Khi nào cần hiệu chuẩn ngay?

Ngoài chu kỳ định kỳ, đồng hồ lưu lượng cũng nên được hiệu chuẩn khi xảy ra một trong các trường hợp sau:

Sau khi sửa chữa hoặc thay thế linh kiện.
Sau khi thiết bị bị va đập mạnh.
Sau khi thay đổi vị trí lắp đặt.
Khi kết quả đo có dấu hiệu bất thường.
Sau thời gian dài không sử dụng.
Sau khi xảy ra sự cố điện hoặc sét lan truyền.

Việc kiểm tra kịp thời sẽ giúp tránh các sai số kéo dài gây ảnh hưởng đến toàn bộ quá trình sản xuất.

Bảo trì đồng hồ lưu lượng nước giải khát

Bên cạnh hiệu chuẩn, bảo trì định kỳ là yếu tố quyết định tuổi thọ và độ ổn định của thiết bị. Một chương trình bảo trì phù hợp không chỉ giảm nguy cơ hỏng hóc đột xuất mà còn giúp doanh nghiệp tiết kiệm đáng kể chi phí sửa chữa và thời gian dừng máy.

Bảo trì đồng hồ lưu lượng nước giải khát

Bảo trì định kỳ là giải pháp quan trọng giúp đồng hồ lưu lượng hoạt động ổn định, duy trì độ chính xác và kéo dài tuổi thọ. Đối với ngành nước giải khát, nơi thiết bị vận hành liên tục từ 16 đến 24 giờ mỗi ngày, việc xây dựng kế hoạch bảo trì khoa học sẽ giúp hạn chế tối đa các sự cố ngoài ý muốn và giảm thời gian dừng dây chuyền sản xuất.

Không giống các thiết bị cơ khí thông thường, đồng hồ lưu lượng là thiết bị đo lường có độ chính xác cao. Vì vậy, việc bảo trì không chỉ dừng ở vệ sinh thiết bị mà còn bao gồm kiểm tra tín hiệu, đánh giá sai số và xác nhận tình trạng hoạt động của toàn bộ hệ thống.

Mục tiêu của công tác bảo trì

Một kế hoạch bảo trì hiệu quả sẽ giúp doanh nghiệp:

Duy trì độ chính xác của phép đo.
Giảm nguy cơ hỏng hóc bất ngờ.
Kéo dài tuổi thọ thiết bị.
Giảm chi phí sửa chữa.
Đảm bảo quá trình sản xuất liên tục.
Nâng cao hiệu quả quản lý chất lượng.

Lập kế hoạch bảo trì định kỳ

Doanh nghiệp nên xây dựng lịch bảo trì theo từng cấp độ.

Công việc	Chu kỳ khuyến nghị
Kiểm tra hiển thị	Hàng ngày
Kiểm tra tín hiệu đầu ra	Hàng tuần
Kiểm tra rò rỉ	Hàng tháng
Vệ sinh bề mặt thiết bị	Hàng tháng
Kiểm tra tiếp địa	6 tháng
Hiệu chuẩn	6 đến 12 tháng
Kiểm tra tổng thể	Hàng năm

Chu kỳ trên chỉ mang tính tham khảo và cần điều chỉnh theo điều kiện vận hành thực tế của từng nhà máy.

Kiểm tra bên ngoài

Trong quá trình kiểm tra định kỳ cần quan sát:

Thân đồng hồ có bị ăn mòn không.
Có hiện tượng rò rỉ tại mặt bích hay không.
Cáp tín hiệu có bị đứt hoặc bong tróc không.
Đầu nối điện có bị oxy hóa không.
Màn hình hiển thị có hoạt động bình thường không.

Nếu phát hiện dấu hiệu bất thường cần xử lý ngay để tránh ảnh hưởng đến toàn bộ dây chuyền.

Kiểm tra tín hiệu đầu ra

Đồng hồ lưu lượng hiện đại thường xuất tín hiệu:

4–20 mA.
Pulse.
Modbus RTU.
HART.
Relay.

Kỹ thuật viên cần kiểm tra:

Giá trị hiển thị tại đồng hồ.
Giá trị nhận được trên PLC.
Giá trị hiển thị trên SCADA.

Nếu ba giá trị này không đồng nhất, cần kiểm tra lại dây tín hiệu, bộ chuyển đổi hoặc cấu hình truyền thông.

Vệ sinh điện cực đối với đồng hồ điện từ

Sau thời gian dài sử dụng, điện cực có thể bị bám:

Đường.
Khoáng chất.
Protein.
Cặn hữu cơ.

Điều này làm giảm khả năng thu tín hiệu điện cảm ứng.

Quá trình vệ sinh cần thực hiện theo hướng dẫn của nhà sản xuất, sử dụng dung dịch phù hợp và tránh làm trầy xước bề mặt điện cực.

Kiểm tra lớp lót

Lớp lót PTFE hoặc PFA cần được kiểm tra định kỳ để phát hiện:

Bong tróc.
Phồng rộp.
Nứt.
Mài mòn.

Nếu lớp lót bị hư hỏng, lưu chất có thể tiếp xúc trực tiếp với thân kim loại, làm giảm tuổi thọ thiết bị và ảnh hưởng đến an toàn vệ sinh thực phẩm.

Kiểm tra gioăng làm kín

Gioăng là bộ phận thường xuyên chịu tác động của áp suất và nhiệt độ.

Sau thời gian dài sử dụng, gioăng có thể:

Lão hóa.
Cứng.
Mất tính đàn hồi.
Nứt.
Rò rỉ.

Do đó cần thay thế khi có dấu hiệu xuống cấp, đặc biệt trong các hệ thống CIP sử dụng hóa chất và nước nóng.

Bảo trì bộ chuyển đổi tín hiệu

Bộ chuyển đổi là trung tâm xử lý của đồng hồ lưu lượng.

Trong quá trình bảo trì cần kiểm tra:

Nguồn cấp.
Quạt làm mát (nếu có).
Độ kín của hộp điện.
Tình trạng chống ẩm.
Các đầu nối cáp.

Đối với môi trường có độ ẩm cao, nên kiểm tra định kỳ để phát hiện hiện tượng ngưng tụ hơi nước bên trong hộp điện.

Các lỗi thường gặp ở đồng hồ lưu lượng nước giải khát

Trong quá trình vận hành, đồng hồ lưu lượng có thể xuất hiện nhiều loại lỗi khác nhau. Việc xác định đúng nguyên nhân sẽ giúp rút ngắn thời gian xử lý và hạn chế ảnh hưởng đến hoạt động sản xuất.

Đồng hồ không hiển thị

Nguyên nhân

Mất nguồn điện.
Đứt cầu chì.
Bộ nguồn hỏng.
Cáp nguồn bị lỏng.
Hỏng bộ chuyển đổi.

Cách xử lý

Kiểm tra điện áp đầu vào.
Kiểm tra cầu chì.
Kiểm tra dây nguồn.
Kiểm tra nguồn 24 VDC hoặc 220 VAC.
Thay bộ nguồn nếu cần.

Đồng hồ hiển thị nhưng không có tín hiệu

Nguyên nhân

Đứt dây tín hiệu.
Cấu hình sai.
PLC chưa nhận tín hiệu.
Hỏng cổng truyền thông.

Cách xử lý

Kiểm tra dây tín hiệu.
Kiểm tra cấu hình Analog hoặc Modbus.
Kiểm tra địa chỉ truyền thông.
Kiểm tra điện trở tải của vòng 4–20 mA.

Giá trị đo dao động liên tục

Đây là lỗi khá phổ biến.

Nguyên nhân

Có bọt khí.
Dòng chảy xoáy.
Máy bơm rung.
Nhiễu điện.
Tiếp địa không tốt.

Cách xử lý

Loại bỏ bọt khí.
Tăng chiều dài đoạn ống thẳng.
Kiểm tra tiếp địa.
Tách riêng cáp tín hiệu và cáp động lực.
Điều chỉnh vị trí lắp đặt.

Đồng hồ báo Empty Pipe

Đây là lỗi thường gặp ở đồng hồ điện từ.

Nguyên nhân

Đường ống không đầy.
Có khí trong ống.
Điện cực không tiếp xúc với lưu chất.

Cách xử lý

Lắp đồng hồ ở vị trí thấp hơn.
Đảm bảo đường ống luôn đầy chất lỏng.
Kiểm tra cảm biến phát hiện ống rỗng.

Sai số lớn sau thời gian dài sử dụng

Nguyên nhân

Điện cực bám cặn.
Cảm biến xuống cấp.
Hiệu chuẩn quá hạn.
Lớp lót bị mòn.

Cách xử lý

Vệ sinh cảm biến.
Hiệu chuẩn lại.
Thay linh kiện khi cần.
Kiểm tra điều kiện vận hành.

Đồng hồ báo lưu lượng bằng 0

Nguyên nhân

Không có dòng chảy.
Van đang đóng.
Cảm biến hỏng.
Đứt dây tín hiệu.

Cách xử lý

Kiểm tra hệ thống đường ống.
Kiểm tra van.
Kiểm tra cảm biến.
Kiểm tra bộ chuyển đổi.

Các biện pháp kéo dài tuổi thọ đồng hồ lưu lượng

Tuổi thọ của đồng hồ lưu lượng không chỉ phụ thuộc vào chất lượng sản phẩm mà còn phụ thuộc vào điều kiện sử dụng và chế độ bảo trì.

Để thiết bị hoạt động bền bỉ, doanh nghiệp nên:

Lựa chọn đúng loại đồng hồ cho từng loại lưu chất.
Tính toán đúng kích thước DN theo lưu lượng thực tế.
Lắp đặt đúng hướng dẫn của nhà sản xuất.
Thực hiện hiệu chuẩn định kỳ.
Vệ sinh thiết bị theo kế hoạch.
Không để đồng hồ hoạt động vượt quá dải đo.
Bảo vệ thiết bị khỏi va đập và rung động mạnh.
Kiểm tra hệ thống tiếp địa định kỳ.
Theo dõi dữ liệu vận hành để phát hiện sớm các dấu hiệu bất thường.

Một chương trình bảo trì phòng ngừa được xây dựng bài bản không chỉ giúp kéo dài tuổi thọ thiết bị lên hơn 10–15 năm mà còn giảm đáng kể chi phí vận hành trong suốt vòng đời của hệ thống.

Ứng dụng của đồng hồ lưu lượng nước giải khát trong từng công đoạn sản xuất

Một nhà máy sản xuất nước giải khát hiện đại thường bao gồm nhiều công đoạn khác nhau, từ xử lý nước đầu vào, phối trộn nguyên liệu, tiệt trùng, chiết rót đến vệ sinh hệ thống. Mỗi công đoạn có yêu cầu riêng về lưu lượng, áp suất, nhiệt độ và độ chính xác, do đó việc lựa chọn đúng loại đồng hồ lưu lượng sẽ góp phần nâng cao chất lượng sản phẩm và tối ưu chi phí vận hành.

Dưới đây là những vị trí lắp đặt đồng hồ lưu lượng phổ biến trong ngành nước giải khát.

Hệ thống xử lý nước thô

Nước thô là nguồn nguyên liệu đầu tiên trong quy trình sản xuất. Đồng hồ lưu lượng được lắp đặt để theo dõi lượng nước cấp vào hệ thống xử lý.

Mục đích:

Kiểm soát lượng nước đầu vào.
Đánh giá hiệu suất hệ thống xử lý.
Tính toán lượng hóa chất sử dụng.
Giám sát công suất vận hành.

Loại đồng hồ phù hợp:

Đồng hồ lưu lượng điện từ.
Đồng hồ lưu lượng siêu âm.

Hệ thống lọc RO

Sau khi qua các công đoạn tiền xử lý, nước được đưa vào hệ thống thẩm thấu ngược (RO).

Đồng hồ lưu lượng được sử dụng để đo:

Lưu lượng nước cấp.
Lưu lượng nước thành phẩm.
Lưu lượng nước thải.
Hiệu suất thu hồi nước.

Việc theo dõi liên tục giúp phát hiện sớm hiện tượng màng RO bị tắc hoặc suy giảm hiệu suất.

Loại đồng hồ khuyến nghị:

Đồng hồ điện từ.
Đồng hồ siêu âm Clamp On đối với các hệ thống không muốn cắt đường ống.

Dây chuyền phối trộn nguyên liệu

Đây là công đoạn quan trọng nhất trong sản xuất nước giải khát.

Các nguyên liệu thường bao gồm:

Nước tinh khiết.
Đường lỏng.
Siro.
Hương liệu.
Chất tạo màu.
Chất điều chỉnh độ axit.
Vitamin.
Phụ gia thực phẩm.

Đồng hồ lưu lượng giúp định lượng chính xác từng thành phần theo công thức đã thiết lập.

Đối với nước tinh khiết:

Nên sử dụng đồng hồ điện từ.

Đối với siro hoặc nguyên liệu có giá trị cao:

Nên sử dụng đồng hồ Coriolis để đo trực tiếp lưu lượng khối lượng.

Dây chuyền pha chế tự động

Trong các dây chuyền điều khiển bằng PLC và SCADA, đồng hồ lưu lượng đóng vai trò là cảm biến đầu vào cho hệ thống điều khiển.

PLC sẽ đọc giá trị lưu lượng theo thời gian thực và tự động điều khiển:

Van điều tiết.
Bơm định lượng.
Van điện từ.
Thiết bị phối trộn.

Điều này giúp duy trì tỷ lệ phối trộn ổn định giữa các mẻ sản xuất.

Hệ thống chiết rót

Ở công đoạn chiết rót, đồng hồ lưu lượng được sử dụng để:

Kiểm soát sản lượng.
Thống kê số lượng sản phẩm.
So sánh giữa lượng sản xuất và lượng đóng gói.
Phát hiện thất thoát.

Một số dây chuyền chiết rót hiện đại còn sử dụng đồng hồ lưu lượng để điều khiển trực tiếp lượng chất lỏng trong từng chai.

Hệ thống CIP

CIP (Cleaning In Place) là hệ thống vệ sinh đường ống và thiết bị mà không cần tháo rời.

Trong hệ thống CIP, đồng hồ lưu lượng được sử dụng để đo:

Nước nóng.
Dung dịch NaOH.
Dung dịch axit.
Nước tráng cuối.

Việc đo chính xác lưu lượng giúp:

Tiết kiệm hóa chất.
Rút ngắn thời gian vệ sinh.
Đảm bảo toàn bộ đường ống được làm sạch.

Đồng hồ sử dụng trong hệ thống CIP cần có vật liệu chịu được hóa chất và nhiệt độ cao.

Hệ thống nồi hơi

Hơi nước được sử dụng rộng rãi trong các công đoạn:

Thanh trùng.
Gia nhiệt.
Tiệt trùng.
Vệ sinh.

Đồng hồ lưu lượng giúp theo dõi lượng hơi tiêu thụ của từng khu vực.

Loại đồng hồ phù hợp:

Đồng hồ lưu lượng Vortex.

Việc giám sát lượng hơi giúp doanh nghiệp:

Giảm chi phí nhiên liệu.
Phân tích hiệu suất lò hơi.
Kiểm soát tiêu hao năng lượng.

Hệ thống khí nén

Khí nén được sử dụng để:

Điều khiển van khí nén.
Vận hành xi lanh.
Điều khiển máy đóng gói.
Điều khiển dây chuyền tự động.

Đồng hồ lưu lượng giúp:

Theo dõi mức tiêu thụ khí.
Phát hiện rò rỉ.
Đánh giá hiệu suất máy nén khí.

Đồng hồ Vortex là lựa chọn phổ biến cho ứng dụng này.

Hệ thống CO₂

Đối với nước ngọt có gas, CO₂ đóng vai trò quyết định chất lượng sản phẩm.

Đồng hồ lưu lượng được sử dụng để:

Định lượng CO₂.
Kiểm soát áp suất.
Kiểm soát tỷ lệ hòa tan.

Thiết bị cần có độ chính xác cao và khả năng làm việc ổn định ở áp suất lớn.

Hệ thống nước thải

Ngoài dây chuyền sản xuất, đồng hồ lưu lượng còn được sử dụng trong hệ thống xử lý nước thải nhằm:

Theo dõi lưu lượng đầu vào.
Kiểm soát lưu lượng đầu ra.
Tính toán lượng hóa chất xử lý.
Đáp ứng yêu cầu báo cáo môi trường.

Trong nhiều trường hợp, đồng hồ siêu âm hoặc đồng hồ điện từ là lựa chọn phù hợp nhờ khả năng đo tốt với nước thải có chứa cặn.

Những thương hiệu đồng hồ lưu lượng nước giải khát được sử dụng phổ biến

Hiện nay trên thị trường có nhiều thương hiệu đồng hồ lưu lượng phục vụ ngành thực phẩm và đồ uống. Mỗi hãng đều có thế mạnh riêng về công nghệ, độ chính xác và khả năng tích hợp với hệ thống tự động hóa.

Endress+Hauser

Đây là thương hiệu đến từ Thụy Sĩ, nổi tiếng với các dòng đồng hồ điện từ và Coriolis đạt tiêu chuẩn vệ sinh cao.

Ưu điểm:

Độ chính xác cao.
Độ bền vượt trội.
Hỗ trợ nhiều giao thức truyền thông.
Đạt các chứng nhận FDA, EHEDG và 3-A.

Phù hợp với:

Nhà máy nước giải khát.
Nhà máy bia.
Nhà máy sữa.
Nhà máy dược phẩm.

Siemens

Siemens cung cấp nhiều dòng đồng hồ điện từ với khả năng tích hợp tốt vào hệ thống PLC và SCADA.

Ưu điểm:

Hoạt động ổn định.
Dễ cấu hình.
Phù hợp với các nhà máy tự động hóa.

Krohne

Krohne là thương hiệu của Đức với thế mạnh về công nghệ đo lưu lượng điện từ, Coriolis và Vortex.

Sản phẩm được đánh giá cao về:

Độ ổn định.
Khả năng làm việc trong môi trường khắc nghiệt.
Độ chính xác lâu dài.

Yokogawa

Yokogawa là thương hiệu của Nhật Bản, được nhiều nhà máy thực phẩm và đồ uống tại châu Á lựa chọn.

Ưu điểm:

Độ tin cậy cao.
Tuổi thọ lớn.
Khả năng chống nhiễu tốt.

Emerson

Emerson nổi bật với các dòng đồng hồ Coriolis phục vụ các ứng dụng định lượng có yêu cầu rất cao về độ chính xác.

Đặc biệt phù hợp với:

Đường lỏng.
Siro.
Hương liệu.
Phụ gia thực phẩm.

ABB

ABB cung cấp các giải pháp đo lưu lượng điện từ có khả năng làm việc ổn định trong nhiều điều kiện vận hành khác nhau.

Ưu điểm:

Độ bền cao.
Chi phí bảo trì thấp.
Phù hợp với nhiều quy mô nhà máy.

Kinh nghiệm lựa chọn nhà cung cấp đồng hồ lưu lượng

Bên cạnh việc lựa chọn đúng thương hiệu và công nghệ đo, doanh nghiệp cũng cần cân nhắc kỹ đơn vị cung cấp để đảm bảo chất lượng sản phẩm và dịch vụ sau bán hàng.

Một nhà cung cấp uy tín nên đáp ứng các tiêu chí sau:

Cung cấp sản phẩm chính hãng, có đầy đủ chứng từ xuất xứ và chất lượng.
Tư vấn lựa chọn thiết bị phù hợp với từng ứng dụng.
Hỗ trợ khảo sát và tính toán kích thước đồng hồ.
Có đội ngũ kỹ thuật hỗ trợ lắp đặt và cài đặt.
Cung cấp dịch vụ hiệu chuẩn và bảo trì định kỳ.
Có sẵn linh kiện thay thế và chính sách bảo hành rõ ràng.

Đối với các dự án trong ngành nước giải khát, việc lựa chọn đúng đối tác cung cấp không chỉ giúp tối ưu chi phí đầu tư mà còn đảm bảo hệ thống vận hành ổn định, đáp ứng các yêu cầu khắt khe về chất lượng và an toàn thực phẩm.

Câu hỏi thường gặp về đồng hồ lưu lượng nước giải khát

Đây là những câu hỏi mà khách hàng, kỹ sư và chủ đầu tư thường xuyên quan tâm khi lựa chọn và sử dụng đồng hồ lưu lượng trong ngành nước giải khát.

Đồng hồ lưu lượng nào phù hợp nhất để đo nước giải khát?

Không có một loại đồng hồ nào phù hợp với tất cả các ứng dụng. Việc lựa chọn phụ thuộc vào loại lưu chất, độ nhớt, nhiệt độ, áp suất và yêu cầu về độ chính xác.

Thông thường:

Nước tinh khiết: Đồng hồ điện từ hoặc siêu âm.
Nước khoáng: Đồng hồ điện từ.
Nước ngọt: Đồng hồ điện từ.
Nước trái cây: Đồng hồ điện từ hoặc Coriolis.
Siro: Đồng hồ Coriolis.
Hơi nước: Đồng hồ Vortex.
Khí nén: Đồng hồ Vortex.

Đồng hồ điện từ có đo được nước tinh khiết không?

Có, nhưng cần lưu ý đến độ dẫn điện của nước.

Đối với nước RO hoặc nước tinh khiết thông thường trong ngành nước giải khát, phần lớn vẫn đáp ứng yêu cầu độ dẫn điện của đồng hồ điện từ. Tuy nhiên, nếu là nước siêu tinh khiết có độ dẫn điện rất thấp, nên kiểm tra thông số kỹ thuật của từng model hoặc cân nhắc sử dụng đồng hồ siêu âm hoặc Coriolis.

Đồng hồ điện từ có đo được siro không?

Có thể đo nếu siro có độ dẫn điện phù hợp.

Tuy nhiên, đối với các ứng dụng yêu cầu định lượng chính xác theo khối lượng, đồng hồ Coriolis vẫn là lựa chọn tối ưu hơn vì không bị ảnh hưởng bởi sự thay đổi tỷ trọng hoặc nhiệt độ.

Đồng hồ lưu lượng có cần hiệu chuẩn định kỳ không?

Có.

Để đảm bảo độ chính xác lâu dài, doanh nghiệp nên hiệu chuẩn định kỳ từ 6 đến 12 tháng hoặc theo quy định của hệ thống quản lý chất lượng và khuyến nghị của nhà sản xuất.

Đồng hồ lưu lượng có thể kết nối với PLC không?

Hoàn toàn có thể.

Hầu hết các dòng đồng hồ hiện nay đều hỗ trợ các chuẩn truyền thông như:

4–20 mA.
Pulse.
Modbus RTU RS485.
HART.
Profibus DP.
Profinet.
Ethernet/IP.

Việc tích hợp với PLC, HMI hoặc SCADA giúp giám sát lưu lượng theo thời gian thực và nâng cao mức độ tự động hóa của dây chuyền.

Có nên chọn đồng hồ cùng kích thước với đường ống?

Không phải lúc nào cũng nên.

Việc lựa chọn kích thước đồng hồ cần dựa trên lưu lượng thực tế và vận tốc dòng chảy mong muốn. Trong một số trường hợp, kỹ sư sẽ lựa chọn đồng hồ có kích thước nhỏ hơn đường ống kết hợp với côn thu để đưa vận tốc dòng chảy về vùng làm việc tối ưu, từ đó nâng cao độ chính xác.

Đồng hồ lưu lượng có tuổi thọ bao lâu?

Nếu được lựa chọn đúng, lắp đặt đúng kỹ thuật và bảo trì định kỳ, tuổi thọ của đồng hồ lưu lượng có thể đạt từ 10 đến 15 năm, thậm chí lâu hơn đối với các dòng cao cấp.

Khi nào cần thay thế đồng hồ lưu lượng?

Nên xem xét thay thế khi:

Sai số vượt quá giới hạn cho phép sau nhiều lần hiệu chuẩn.
Cảm biến hoặc bộ chuyển đổi hư hỏng nghiêm trọng.
Không còn linh kiện thay thế.
Thiết bị không đáp ứng yêu cầu công nghệ mới.
Chi phí sửa chữa cao hơn giá trị sử dụng còn lại.

Vì sao nên lựa chọn đồng hồ lưu lượng nước giải khát tại Công ty TNHH VLT?

Công ty TNHH VLT là đơn vị chuyên cung cấp các giải pháp đo lường lưu lượng cho nhiều lĩnh vực như xử lý nước, thực phẩm, đồ uống, hóa chất, dược phẩm và công nghiệp. Với nhiều năm kinh nghiệm trong ngành, VLT luôn hướng đến việc cung cấp các sản phẩm chất lượng cùng dịch vụ kỹ thuật chuyên nghiệp.

Khi lựa chọn đồng hồ lưu lượng tại VLT, khách hàng nhận được nhiều lợi ích như:

Tư vấn lựa chọn đúng chủng loại theo từng ứng dụng thực tế.
Đa dạng công nghệ đo như điện từ, Turbine, Coriolis, Vortex và siêu âm.
Đầy đủ kích thước từ DN15 đến DN2000.
Đáp ứng các tiêu chuẩn FDA, EHEDG và các yêu cầu vệ sinh trong ngành thực phẩm.
Hỗ trợ khảo sát, tư vấn kỹ thuật và lựa chọn thiết bị.
Hỗ trợ cài đặt, hướng dẫn vận hành và xử lý sự cố.
Chính sách bảo hành rõ ràng.
Giá thành cạnh tranh, phù hợp từ các dự án nhỏ đến nhà máy quy mô lớn.
Hỗ trợ giao hàng trên toàn quốc.

Ngoài việc cung cấp thiết bị, VLT còn đồng hành cùng khách hàng trong quá trình lựa chọn giải pháp, tối ưu chi phí đầu tư và nâng cao hiệu quả vận hành của hệ thống.

Kết luận

Đồng hồ lưu lượng nước giải khát là thiết bị quan trọng trong mọi dây chuyền sản xuất hiện đại, từ hệ thống xử lý nước, phối trộn nguyên liệu, chiết rót, CIP đến hệ thống hơi và khí nén. Việc lựa chọn đúng loại đồng hồ không chỉ giúp kiểm soát chính xác lưu lượng mà còn góp phần nâng cao chất lượng sản phẩm, tiết kiệm nguyên liệu, giảm chi phí vận hành và đáp ứng các tiêu chuẩn quản lý chất lượng quốc tế.

Mỗi công nghệ đo như điện từ, Coriolis, Vortex, Turbine hay siêu âm đều có những ưu điểm riêng và phù hợp với từng ứng dụng cụ thể. Do đó, doanh nghiệp cần xem xét kỹ các yếu tố như loại lưu chất, dải lưu lượng, nhiệt độ, áp suất, yêu cầu vệ sinh và khả năng tích hợp với hệ thống tự động hóa trước khi đầu tư.

THÔNG TIN LIÊN HỆ

Hotline/zalo: 0976.677.684 (Thu Hà)
Email: thuha@vltco.vn hoặc thuhagl2901@gmail.com
Website: thietbidoluuluong.com
