Đồng hồ lưu lượng kênh hở bị sai số: Nguyên nhân, cách kiểm tra và xử lý chính xác

Đồng hồ lưu lượng kênh hở bị sai số là tình trạng thường gặp tại các hệ thống đo nước thải, nước sản xuất, kênh xả, mương dẫn và trạm xử lý nước. Khi thiết bị hiển thị lưu lượng cao hơn hoặc thấp hơn thực tế, số liệu đo có thể ảnh hưởng đến việc vận hành hệ thống, tính toán lưu lượng xả thải và quản lý dữ liệu.

Khác với đồng hồ lưu lượng đường ống kín, thiết bị đo lưu lượng kênh hở thường xác định lưu lượng thông qua mực nước, hình dạng công trình đo và đường quan hệ Q/H. Vì vậy, chỉ cần sai lệch vị trí cảm biến, kích thước máng đo, điều kiện dòng chảy hoặc cài đặt thông số là kết quả có thể bị sai đáng kể.

Bài viết dưới đây giúp kỹ thuật viên và nhà máy xác định nguyên nhân đồng hồ lưu lượng kênh hở bị sai số, cách kiểm tra và giải pháp khắc phục.

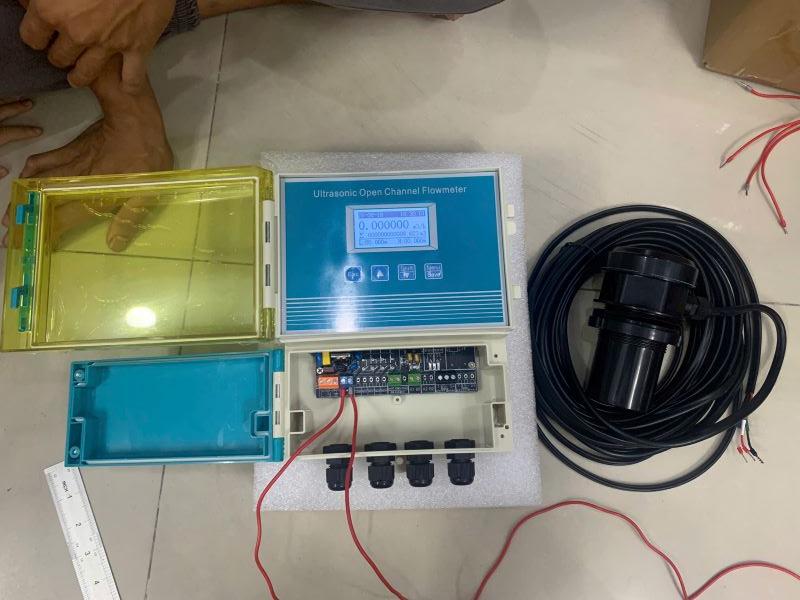

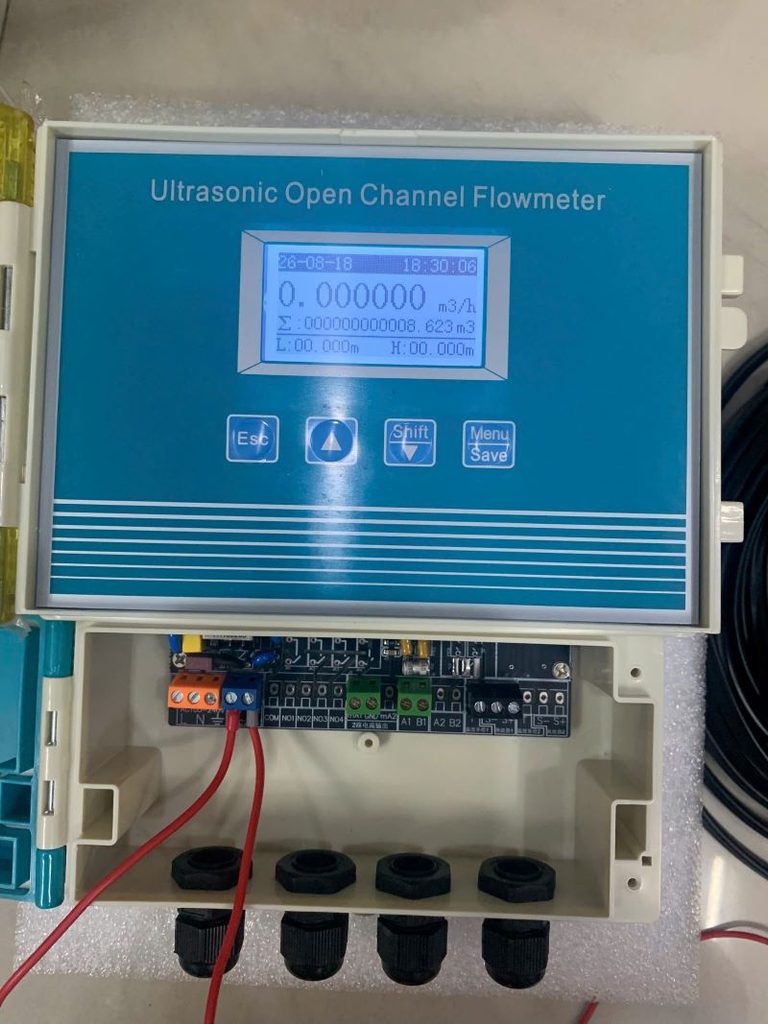

Đồng hồ lưu lượng kênh hở là gì?

Đồng hồ lưu lượng kênh hở là thiết bị dùng để xác định lưu lượng chất lỏng chảy trong các công trình không có áp suất kín như:

• Mương nước thải
• Kênh dẫn nước
• Máng Parshall
• Máng Palmer-Bowlus
• Đập tràn chữ V
• Đập tràn hình chữ nhật
• Kênh xả nước
• Hệ thống thoát nước công nghiệp

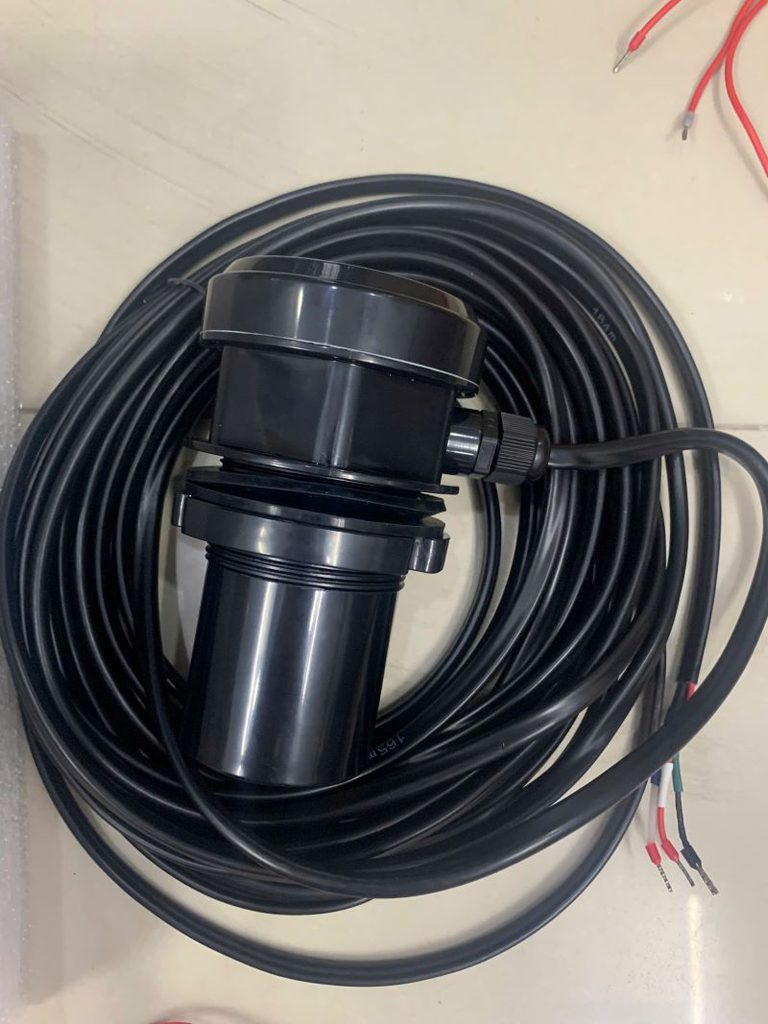

Một trong những phương pháp phổ biến là sử dụng cảm biến siêu âm để đo khoảng cách từ cảm biến đến mặt nước.

Từ giá trị mực nước đo được, bộ xử lý sẽ tính toán lưu lượng dựa trên công thức hoặc bảng quan hệ giữa mực nước và lưu lượng Q/H.

Có thể hiểu đơn giản:

Mực nước → tính tiết diện/điều kiện dòng chảy → tính lưu lượng → hiển thị và truyền tín hiệu

Do đó, độ chính xác của đồng hồ không chỉ phụ thuộc vào cảm biến mà còn phụ thuộc rất lớn vào công trình đo và điều kiện lắp đặt.

Vì sao đồng hồ lưu lượng kênh hở bị sai số?

Có rất nhiều nguyên nhân khiến thiết bị đo không chính xác. Trong thực tế, những lỗi thường gặp nhất nằm ở lắp đặt, cài đặt thông số, điều kiện dòng chảy và công trình đo.

Cài đặt sai kích thước máng hoặc đập đo

Đây là một trong những nguyên nhân quan trọng nhất.

Ví dụ hệ thống thực tế sử dụng máng Parshall rộng 300 mm nhưng bộ điều khiển lại được cài đặt kích thước khác.

Khi đó cảm biến vẫn có thể đo mực nước tương đối chính xác nhưng lưu lượng tính toán vẫn sai.

Nguyên nhân là:

Sai thông số công trình đo → sai quan hệ Q/H → sai lưu lượng

Vì vậy khi kiểm tra thiết bị cần xác nhận:

• Loại công trình đo
• Chiều rộng máng
• Chiều cao đập
• Vị trí đo
• Đơn vị đo
• Công thức tính
• Bảng Q/H đang sử dụng

Cảm biến siêu âm lắp sai vị trí

Cảm biến siêu âm phải được lắp tại vị trí được nhà sản xuất hoặc thiết kế hệ thống quy định.

Nếu cảm biến đặt quá gần điểm nhiễu dòng, dòng chảy có thể chưa ổn định và mực nước tại vị trí đo không đại diện cho điều kiện thực tế.

Các yếu tố cần kiểm tra:

• Khoảng cách từ cảm biến đến mặt nước
• Khoảng cách đến máng đo
• Độ cao lắp đặt
• Góc lắp cảm biến
• Vị trí tâm của cảm biến
• Vùng chết của cảm biến

Chỉ cần vị trí cảm biến bị thay đổi vài centimet trong một số hệ thống đã có thể làm ảnh hưởng đến kết quả.

Mặt nước bị sóng hoặc dao động

Cảm biến siêu âm đo khoảng cách đến mặt nước.

Nếu mặt nước liên tục dao động, giá trị khoảng cách cũng thay đổi theo.

Các nguyên nhân thường gặp:

• Bơm xả tạo dòng mạnh
• Nước chảy xiết
• Có vật cản phía trước
• Dòng chảy không ổn định
• Nước rơi từ độ cao xuống
• Bọt khí trên bề mặt
• Khuấy trộn hoặc sục khí

Khi đó màn hình có thể xuất hiện tình trạng:

Lưu lượng tăng giảm liên tục → giá trị không ổn định → sai số cao

Có bọt khí trên bề mặt nước

Bọt là vấn đề khá phổ biến trong hệ thống nước thải.

Cảm biến siêu âm có thể nhận tín hiệu phản xạ từ bề mặt bọt thay vì mặt nước thực tế.

Điều này khiến giá trị mực nước bị sai.

Đặc biệt cần chú ý với:

• Nước thải thực phẩm
• Nước thải thủy sản
• Nước thải chăn nuôi
• Nước thải hóa chất
• Bể có sục khí
• Nước có hàm lượng chất hoạt động bề mặt cao

Có hơi nước hoặc khí trong khu vực đo

Môi trường có nhiều hơi nước, hơi hóa chất hoặc khí có thể ảnh hưởng đến khả năng truyền và phản xạ sóng siêu âm.

Trong trường hợp đặc biệt, tín hiệu có thể:

• Yếu
• Không ổn định
• Mất tín hiệu
• Nhảy giá trị
• Báo lỗi cảm biến

Do đó cần xem xét điều kiện môi trường trước khi kết luận cảm biến bị hỏng.

Máng đo bị bám bùn gây sai số

Đối với hệ thống nước thải, bùn tích tụ trong máng là nguyên nhân rất phổ biến.

Khi bùn đóng dưới đáy:

Tiết diện dòng chảy thực tế thay đổi → mực nước thay đổi → quan hệ Q/H thay đổi → lưu lượng hiển thị sai

Ví dụ một máng đo ban đầu được thiết kế sạch, nhưng sau thời gian vận hành có lớp bùn dày.

Thiết bị vẫn hoạt động bình thường nhưng kết quả không còn chính xác như ban đầu.

Vì vậy cần kiểm tra định kỳ:

• Đáy máng
• Thành máng
• Vị trí trước máng
• Vị trí sau máng
• Rác và chất rắn lắng đọng

Máng Parshall lắp đặt không đúng tiêu chuẩn

Máng Parshall cần được lắp đặt đúng hình học và điều kiện thủy lực.

Nếu máng bị:

• Nghiêng
• Lún
• Biến dạng
• Sai kích thước
• Sai vị trí cảm biến
• Tích tụ bùn
• Dòng chảy không ổn định

thì đồng hồ có thể đo được mực nước nhưng lưu lượng tính toán không còn chính xác.

Đây là lý do khi xử lý sai số không nên chỉ kiểm tra bộ hiển thị mà phải kiểm tra cả công trình đo.

Dòng chảy bị ngập phía hạ lưu

Đối với một số loại công trình đo, cần đảm bảo điều kiện thủy lực phù hợp.

Nếu nước phía hạ lưu dâng quá cao và ảnh hưởng đến dòng chảy qua công trình đo, quan hệ giữa mực nước và lưu lượng có thể thay đổi.

Khi đó đồng hồ vẫn nhận được tín hiệu mực nước nhưng công thức Q/H được sử dụng không còn phù hợp.

Cài đặt sai đơn vị đo

Một lỗi đơn giản nhưng vẫn thường gặp là cài đặt sai đơn vị.

Ví dụ:

• L/s
• m³/h
• m³/s
• L/min

Nếu người vận hành hiểu sai đơn vị, có thể cho rằng đồng hồ bị sai số trong khi thực tế chỉ là sai đơn vị hiển thị hoặc quy đổi.

Do đó cần kiểm tra đơn vị trước khi tiến hành hiệu chỉnh.

Cài đặt sai khoảng cách cảm biến

Cảm biến siêu âm thường cần khai báo các thông số như:

• Khoảng cách tham chiếu
• Chiều cao bể/máng
• Mức 0%
• Mức 100%
• Khoảng cách đến mặt nước
• Offset

Nếu nhập sai một trong các thông số này, toàn bộ giá trị mực nước và lưu lượng có thể bị lệch.

Cảm biến bị bám bụi hoặc hơi ẩm

Mặt cảm biến có thể bị:

• Bụi
• Hơi nước
• Ngưng tụ
• Hóa chất
• Cặn bám

Khi đó tín hiệu siêu âm có thể bị suy giảm.

Đối với các hệ thống nước thải, cần kiểm tra tình trạng cảm biến định kỳ thay vì chỉ xử lý khi thiết bị báo lỗi.

Nhiễu tín hiệu và nguồn điện không ổn định

Đồng hồ lưu lượng kênh hở có thể sử dụng:

• 24 VDC
• 220 VAC
• 4–20 mA
• RS485 Modbus RTU
• Relay
• Ethernet tùy model

Nguồn điện không ổn định hoặc hệ thống dây tín hiệu đi chung với dây động lực có thể gây nhiễu.

Các thiết bị công suất lớn như:

• Biến tần
• Motor
• Máy thổi khí
• Bơm
• Máy khuấy

có thể tạo nhiễu điện từ nếu hệ thống dây không được bố trí phù hợp.

Đồng hồ lưu lượng kênh hở sai số cao hơn thực tế

Nếu thiết bị luôn hiển thị cao hơn lưu lượng thực tế, cần kiểm tra theo trình tự:

Kiểm tra mực nước

Đầu tiên xác định mực nước mà cảm biến đang đo có chính xác hay không.

Có thể sử dụng phương pháp đo độc lập để đối chiếu.

Kiểm tra công trình đo

Kiểm tra:

• Kích thước máng
• Hình dạng máng
• Vị trí cảm biến
• Bùn lắng
• Vật cản
• Dòng chảy

Kiểm tra cài đặt

Kiểm tra:

• Loại máng
• Kích thước máng
• Công thức Q/H
• Zero
• Span
• Offset
• Đơn vị

Kiểm tra tín hiệu

Nếu thiết bị truyền 4–20mA hoặc Modbus, cần kiểm tra dữ liệu tại đầu ra và thiết bị nhận.

Đồng hồ lưu lượng kênh hở thấp hơn thực tế

Trường hợp lưu lượng hiển thị thấp hơn thực tế có thể liên quan đến:

• Cảm biến đọc mực nước thấp
• Cảm biến đặt quá cao
• Sai điểm zero
• Sai kích thước máng
• Sai công thức Q/H
• Máng bị thay đổi hình dạng
• Dòng chảy không ổn định
• Bọt hoặc vật cản ảnh hưởng tín hiệu

Không nên tự ý tăng hệ số hiệu chỉnh khi chưa xác định nguyên nhân.

Đồng hồ lưu lượng kênh hở nhảy số liên tục

Đây là hiện tượng khá phổ biến.

Các nguyên nhân có thể gồm:

Mặt nước dao động

Dòng chảy không ổn định khiến giá trị mực nước thay đổi liên tục.

Cảm biến nhận tín hiệu phản xạ không ổn định

Có thể do bọt, hơi nước, vật cản hoặc bề mặt cảm biến bị bẩn.

Thời gian lọc tín hiệu chưa phù hợp

Một số thiết bị cho phép thiết lập thời gian lọc hoặc damping.

Nếu thời gian lọc quá thấp, thiết bị phản ứng rất nhanh với những thay đổi nhỏ của mặt nước.

Nhiễu điện

Kiểm tra nguồn cấp và dây tín hiệu, đặc biệt khi dây đo đi gần dây motor hoặc biến tần.

Cách kiểm tra đồng hồ lưu lượng kênh hở bị sai số

Một quy trình kiểm tra thực tế có thể thực hiện theo các bước sau.

Bước 1: Ghi nhận hiện tượng

Ghi lại:

• Lưu lượng hiển thị
• Mực nước
• Thời gian
• Điều kiện vận hành
• Lưu lượng tham chiếu

Không nên chỉ kiểm tra tại một thời điểm.

Bước 2: Kiểm tra cảm biến

Kiểm tra ngoại quan và vệ sinh mặt cảm biến nếu cần.

Đồng thời kiểm tra dây nguồn và dây tín hiệu.

Bước 3: Đo mực nước độc lập

Sử dụng phương pháp đo mực nước phù hợp để đối chiếu với giá trị mà thiết bị hiển thị.

Nếu mực nước sai thì cần xử lý phần cảm biến hoặc cài đặt.

Bước 4: Kiểm tra máng đo

Đo lại kích thước thực tế của máng và đối chiếu với thông số đã cài đặt.

Bước 5: Kiểm tra điều kiện dòng chảy

Xem xét dòng chảy có:

• Xoáy
• Sóng
• Bọt
• Rác
• Bùn
• Dòng chảy ngược
• Ngập hạ lưu

hay không.

Bước 6: Kiểm tra dữ liệu đầu ra

Đối với thiết bị có 4–20mA, kiểm tra dòng điện đầu ra.

Đối với thiết bị Modbus RS485, kiểm tra:

• Địa chỉ Slave
• Baud rate
• Parity
• Stop bit
• Register
• Kiểu dữ liệu

Bước 7: Đối chiếu lưu lượng

Sau khi các yếu tố trên ổn định mới tiến hành so sánh với phương pháp đo tham chiếu.

Có nên hiệu chỉnh đồng hồ khi bị sai số?

Không phải trường hợp nào cũng nên hiệu chỉnh trực tiếp.

Nếu nguyên nhân là:

Sai kích thước máng → sửa thông số

Cảm biến sai vị trí → lắp lại

Máng bám bùn → vệ sinh

Mặt nước dao động → xử lý thủy lực

Nhiễu tín hiệu → xử lý nguồn và dây

Cảm biến hỏng → sửa chữa hoặc thay thế

Chỉ nên tiến hành hiệu chỉnh sau khi xác định hệ thống cơ khí, thủy lực và cài đặt đã phù hợp.

Bảng nguyên nhân và cách xử lý

Hiện tượng	Nguyên nhân có thể	Cách xử lý
Lưu lượng cao hơn thực tế	Sai Q/H, sai kích thước máng	Kiểm tra và cài đặt lại
Lưu lượng thấp hơn thực tế	Sai zero, sai vị trí cảm biến	Kiểm tra cảm biến
Lưu lượng nhảy liên tục	Mặt nước dao động	Tăng lọc tín hiệu, ổn định dòng
Mất tín hiệu	Cảm biến, nguồn hoặc dây	Kiểm tra nguồn và tín hiệu
Đo không ổn định	Bọt, hơi nước	Xử lý điều kiện bề mặt
Sai số tăng theo thời gian	Bùn tích tụ	Vệ sinh máng
Modbus đọc sai	Sai cấu hình truyền thông	Kiểm tra thông số RS485
4–20mA sai	Sai scaling	Kiểm tra range và cấu hình

Cách hạn chế đồng hồ lưu lượng kênh hở bị sai số

Để duy trì độ chính xác, doanh nghiệp nên xây dựng kế hoạch kiểm tra định kỳ.

Vệ sinh cảm biến

Kiểm tra và vệ sinh cảm biến theo điều kiện thực tế của môi trường.

Vệ sinh máng đo

Đặc biệt quan trọng đối với nước thải có nhiều chất rắn và bùn.

Kiểm tra vị trí cảm biến

Không tự ý thay đổi độ cao hoặc vị trí lắp cảm biến.

Kiểm tra dữ liệu định kỳ

Theo dõi:

• Lưu lượng tức thời
• Tổng lưu lượng
• Mực nước
• Tín hiệu 4–20mA
• Dữ liệu Modbus

Những thay đổi bất thường có thể được phát hiện sớm thông qua lịch sử dữ liệu.

Đối chiếu với lưu lượng tham chiếu

Nên có phương pháp kiểm tra độc lập để đánh giá độ chính xác của hệ thống.

Đồng hồ lưu lượng kênh hở dùng Modbus RS485 có dễ bị sai số không?

Giao tiếp Modbus RS485 không phải là nguyên nhân trực tiếp làm sai lưu lượng.

Modbus chủ yếu đảm nhiệm việc truyền dữ liệu từ thiết bị đến PLC, HMI, SCADA hoặc hệ thống quản lý.

Nếu giá trị trên màn hình thiết bị đúng nhưng dữ liệu SCADA sai, cần kiểm tra:

• Register
• Địa chỉ Slave
• Kiểu dữ liệu
• Đơn vị
• Scaling
• Baud rate
• Cấu hình phần mềm

Do đó cần phân biệt rõ:

Sai số đo lưu lượng và sai số dữ liệu truyền thông là hai vấn đề khác nhau.

Khi nào cần sửa chữa đồng hồ lưu lượng kênh hở?

Nên liên hệ đơn vị kỹ thuật khi:

• Thiết bị mất tín hiệu
• Cảm biến đo không ổn định
• Giá trị sai lớn dù đã kiểm tra lắp đặt
• Không thể cài đặt thông số
• Màn hình báo lỗi
• 4–20mA không đúng
• Modbus không truyền dữ liệu
• Thiết bị bị nước hoặc hóa chất xâm nhập
• Cần kiểm tra và hiệu chuẩn lại hệ thống

Đối với hệ thống quan trọng, không nên tự ý thay đổi nhiều thông số cùng lúc vì sẽ khó xác định nguyên nhân ban đầu.

Lựa chọn đồng hồ lưu lượng kênh hở phù hợp

Một thiết bị tốt cần được lựa chọn dựa trên toàn bộ hệ thống thay vì chỉ dựa vào giá thành.

Cần xác định:

Môi trường đo

Nước sạch, nước thải, nước có bùn, hóa chất hoặc nước có bọt sẽ có yêu cầu khác nhau.

Loại công trình đo

Máng Parshall, đập tràn chữ V, đập tràn chữ nhật hoặc kênh tự nhiên cần cấu hình phù hợp.

Khoảng đo

Xác định:

• Mực nước thấp nhất
• Mực nước cao nhất
• Lưu lượng nhỏ nhất
• Lưu lượng lớn nhất

Tín hiệu đầu ra

Có thể lựa chọn tùy nhu cầu:

• 4–20mA
• Relay
• RS485 Modbus
• Ethernet
• Các giao thức truyền thông khác tùy model

Điều kiện lắp đặt

Cần xem xét khoảng cách cảm biến, nhiệt độ, độ ẩm, hơi nước, bọt và điều kiện môi trường.

Kết luận

Đồng hồ lưu lượng kênh hở bị sai số không nhất thiết đồng nghĩa với việc cảm biến bị hỏng. Trong nhiều trường hợp, nguyên nhân xuất phát từ máng đo, vị trí lắp đặt, bùn lắng, mặt nước dao động, sai thông số Q/H hoặc cấu hình thiết bị.

Khi xử lý sai số, nên kiểm tra theo trình tự:

Cảm biến → mực nước → máng đo → điều kiện dòng chảy → cài đặt → tín hiệu → đối chiếu lưu lượng

Cách kiểm tra có hệ thống sẽ giúp hạn chế việc thay cảm biến hoặc hiệu chỉnh thiết bị không cần thiết.

Nếu doanh nghiệp đang gặp tình trạng đồng hồ lưu lượng kênh hở đo sai, nhảy số, mất tín hiệu 4–20mA hoặc không truyền Modbus RS485, có thể kiểm tra toàn bộ hệ thống để xác định chính xác nguyên nhân trước khi sửa chữa.

FAQ về đồng hồ lưu lượng kênh hở bị sai số

Đồng hồ lưu lượng kênh hở sai số do đâu?

Các nguyên nhân phổ biến gồm sai vị trí cảm biến, sai kích thước máng, sai công thức Q/H, bùn tích tụ, mặt nước dao động, bọt, hơi nước, nhiễu tín hiệu và cài đặt sai thông số.

Làm sao biết cảm biến hay máng đo bị sai?

Có thể đo kiểm tra độc lập mực nước, sau đó đối chiếu với kích thước thực tế của máng và thông số Q/H. Nếu mực nước đúng nhưng lưu lượng sai thì cần kiểm tra phần tính toán và công trình đo.

Có thể hiệu chỉnh đồng hồ lưu lượng kênh hở không?

Có. Tuy nhiên cần xác định nguyên nhân trước khi hiệu chỉnh. Nếu sai số do máng hoặc vị trí cảm biến thì cần xử lý nguyên nhân thay vì chỉ thay đổi hệ số.

Đồng hồ lưu lượng kênh hở có dùng được cho nước thải không?

Có. Đây là một trong những ứng dụng phổ biến của phương pháp đo lưu lượng kênh hở, đặc biệt với cảm biến siêu âm không tiếp xúc.

Modbus RS485 có làm sai số lưu lượng không?

Thông thường không. Modbus RS485 là giao thức truyền dữ liệu. Nếu giá trị trên thiết bị đúng nhưng dữ liệu PLC/SCADA sai, cần kiểm tra cấu hình register và scaling.
