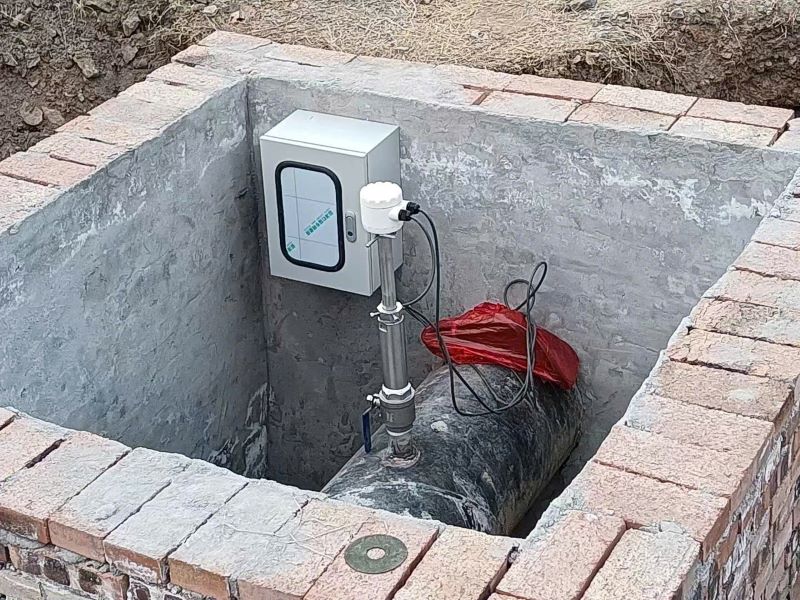

Đồng hồ lưu lượng insertion cho đường ống lớn

Đồng hồ lưu lượng insertion cho đường ống lớn là gì?

Đồng hồ lưu lượng insertion cho đường ống lớn là thiết bị đo lưu lượng được thiết kế để xác định lưu lượng chất lỏng bằng phương pháp đưa cảm biến vào bên trong đường ống thông qua một điểm lắp đặt trên thành ống. Công nghệ này còn được gọi là Insertion Flowmeter, Insertion Electromagnetic Flowmeter hoặc Insertion Magnetic Flow Meter khi sử dụng nguyên lý điện từ.

Khác với đồng hồ lưu lượng dạng inline, toàn bộ thân đo không cần thay thế một đoạn đường ống có cùng đường kính với hệ thống. Cảm biến insertion được đưa vào dòng chảy tại một vị trí được tính toán phù hợp để thu nhận thông tin về vận tốc dòng chất lỏng.

Đây là một giải pháp đáng quan tâm đối với các tuyến đường ống có đường kính:

DN100
DN150
DN200
DN250
DN300
DN400
DN500
DN600
DN800
DN1000
DN1200 và lớn hơn tùy thiết kế

Trong thực tế, đồng hồ lưu lượng insertion cho đường ống lớn thường được quan tâm trong các hệ thống cấp nước, xử lý nước thải, nhà máy, khu công nghiệp, hệ thống tuần hoàn nước, trạm bơm và các tuyến ống dẫn chất lỏng có kích thước lớn.

Ưu điểm quan trọng của giải pháp này là có thể giảm yêu cầu về kích thước thân đo so với việc sử dụng một đồng hồ inline có đường kính tương đương.

Tuy nhiên, insertion flowmeter không đơn giản chỉ là một phiên bản nhỏ của đồng hồ inline. Do cảm biến được đưa vào một vị trí trong tiết diện dòng chảy, vị trí lắp, chiều sâu cảm biến, profile vận tốc và điều kiện dòng chảy có ảnh hưởng rất lớn đến độ chính xác.

Vì sao đường ống lớn cần giải pháp đo lưu lượng insertion?

Khi đường kính đường ống tăng, việc lựa chọn thiết bị đo lưu lượng trở nên phức tạp hơn.

Một đồng hồ inline DN50 có thể tương đối dễ lắp đặt. Nhưng với DN300, DN500 hoặc DN1000, vấn đề không chỉ nằm ở giá thiết bị mà còn liên quan đến:

Khối lượng thiết bị
Kích thước mặt bích
Không gian lắp đặt
Chi phí vận chuyển
Chi phí phụ kiện
Chi phí nhân công
Thời gian dừng hệ thống
Kết cấu đường ống
Khả năng thay thế
Chi phí bảo trì

Với đường ống lớn, việc lắp một flowmeter inline có cùng kích thước đôi khi không phải là phương án tối ưu về kinh tế.

Trong trường hợp đó, đồng hồ lưu lượng dạng insertion có thể trở thành một lựa chọn đáng cân nhắc.

Giảm kích thước thiết bị đo

Thay vì đưa toàn bộ đường kính DN500 vào cấu trúc đồng hồ, insertion flowmeter sử dụng một cảm biến nhỏ hơn đưa vào dòng chảy.

Giảm chi phí vật tư trong một số trường hợp

Tùy model và yêu cầu kỹ thuật, chi phí thiết bị insertion có thể thấp hơn so với flowmeter inline có kích thước tương đương.

Phù hợp với đường ống có kích thước lớn

Đây là một trong những nhóm ứng dụng quan trọng nhất của công nghệ insertion.

Có thể thuận lợi hơn khi cải tạo hệ thống

Đối với một số tuyến ống đang vận hành, giải pháp insertion có thể giúp giảm khối lượng thay thế đường ống.

Tuy nhiên, nếu đường ống đang có áp lực, việc lắp đặt phải được thực hiện theo giải pháp kỹ thuật chuyên dụng và quy trình an toàn phù hợp.

Các loại đồng hồ lưu lượng insertion phổ biến

Không phải tất cả insertion flowmeter đều sử dụng cùng một nguyên lý đo.

Một số công nghệ phổ biến gồm:

Insertion Electromagnetic Flowmeter
Insertion Ultrasonic Flowmeter
Insertion Vortex Flowmeter
Insertion Thermal Flowmeter trong một số ứng dụng khí

Đối với đo nước và nước thải trên đường ống lớn, insertion electromagnetic flowmeter là một trong những giải pháp đáng quan tâm.

Trong bài viết này, trọng tâm là đồng hồ lưu lượng điện từ insertion cho đường ống lớn.

Đồng hồ lưu lượng điện từ insertion hoạt động như thế nào?

Insertion Electromagnetic Flowmeter hoạt động dựa trên nguyên lý cảm ứng điện từ.

Khi một chất lỏng có tính dẫn điện chuyển động trong từ trường, điện áp cảm ứng được tạo ra trên các điện cực.

Điện áp này có quan hệ với vận tốc dòng chảy.

Về mặt nguyên lý:

E = B × D × V

Trong đó:

E là điện áp cảm ứng
B là cường độ từ trường
D là khoảng cách hiệu dụng giữa các điện cực
V là vận tốc dòng chảy

Sau đó bộ chuyển đổi xử lý tín hiệu và tính toán lưu lượng.

Công thức tổng quát:

Q = V × A

Trong đó:

Q là lưu lượng thể tích
V là vận tốc trung bình
A là diện tích tiết diện đường ống

Với đường ống lớn, diện tích tiết diện có thể rất lớn. Vì vậy chỉ cần một sai lệch nhỏ trong xác định vận tốc hoặc điều kiện dòng chảy cũng có thể ảnh hưởng đáng kể đến kết quả lưu lượng.

Đó là lý do việc lắp đặt insertion flowmeter đúng kỹ thuật đặc biệt quan trọng.

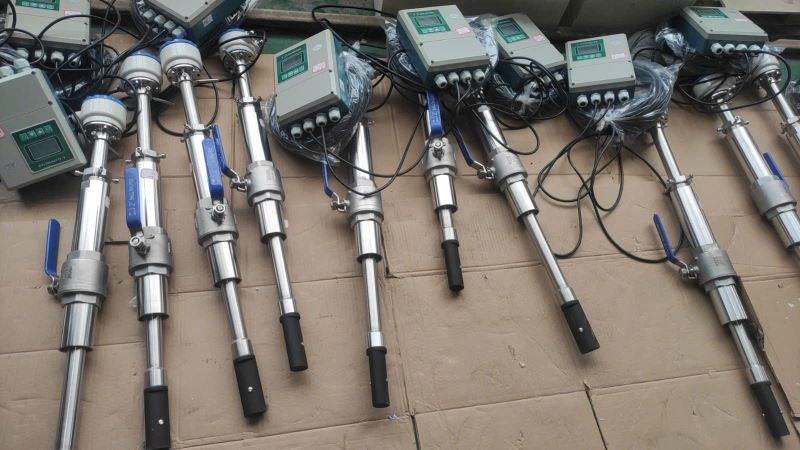

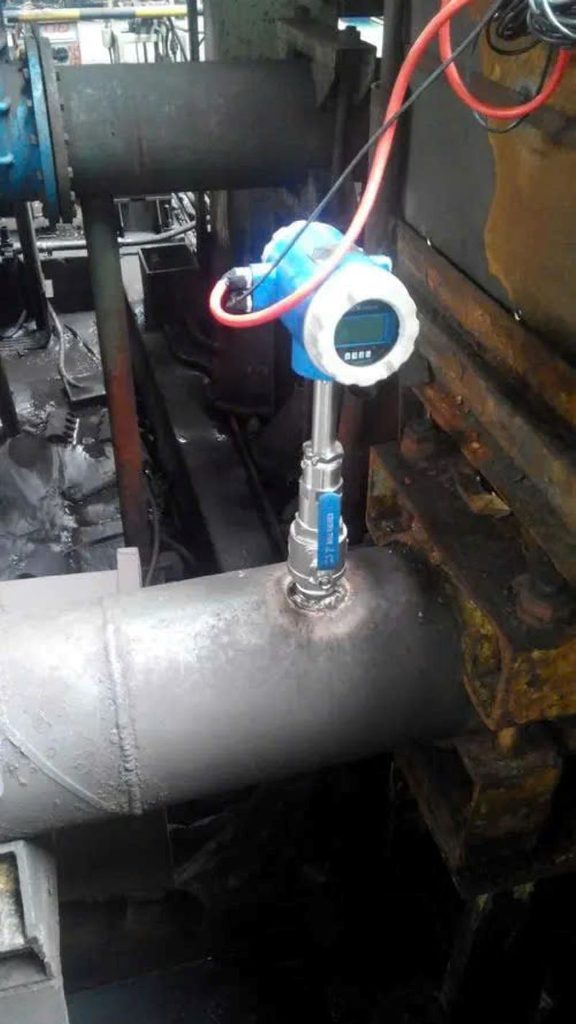

Cấu tạo đồng hồ lưu lượng insertion cho đường ống lớn

Một hệ thống insertion electromagnetic flowmeter thường bao gồm các bộ phận chính sau.

Cảm biến insertion

Cảm biến được đưa vào trong đường ống.

Cấu tạo cảm biến thường bao gồm:

Điện cực
Cuộn dây
Thân cảm biến
Vật liệu bảo vệ
Cáp kết nối

Điện cực

Điện cực thu nhận điện áp cảm ứng.

Vật liệu điện cực phải tương thích với môi chất.

Một số vật liệu có thể được sử dụng tùy model:

316L
Hastelloy
Titanium
Tantalum
Platinum

Không nên lựa chọn vật liệu chỉ dựa trên tên hóa chất. Cần xét đồng thời nồng độ, nhiệt độ, pH và điều kiện vận hành.

Cuộn dây tạo từ trường

Cuộn dây tạo ra từ trường cần thiết cho phép đo điện từ.

Thân cảm biến

Thân cảm biến phải chịu được điều kiện môi trường và cơ học của ứng dụng.

Fitting insertion

Fitting tạo kết nối giữa cảm biến và thành đường ống.

Có thể sử dụng các dạng:

Ren
Flange
Saddle
Socket
Kết nối chuyên dụng

Bộ chuyển đổi

Bộ chuyển đổi xử lý tín hiệu cảm biến.

Tùy model có thể hỗ trợ:

LCD
4–20mA
Pulse
Relay
RS485
Modbus RTU

Đặc điểm quan trọng của đường ống lớn khi sử dụng insertion flowmeter

Đường ống lớn có đặc điểm khác với đường ống nhỏ.

Profile vận tốc không đồng đều

Tại các vị trí khác nhau trong tiết diện, vận tốc chất lỏng không giống nhau.

Ở gần thành ống, vận tốc thường thấp hơn so với vùng trung tâm.

Vì vậy, cảm biến insertion cần được đặt tại vị trí phù hợp để tín hiệu đo đại diện tốt cho vận tốc trung bình.

Dòng chảy có thể bị nhiễu

Nếu cảm biến được đặt gần:

Co
Tê
Van
Bơm
Đoạn thu
Đoạn mở rộng

profile vận tốc có thể bị biến dạng.

Bọt khí

Bọt khí trong dòng nước có thể làm tín hiệu không ổn định.

Cặn lắng

Đối với nước thải hoặc chất lỏng chứa chất rắn, cặn có thể tích tụ trong đường ống.

Đường ống không đầy

Đây là một trong những điều kiện cần đặc biệt tránh.

Đồng hồ lưu lượng insertion DN100

DN100 là kích thước khá phổ biến trong các hệ thống nước và nước thải.

Có thể ứng dụng cho:

Đường ống nước sản xuất
Nước cấp
Nước tuần hoàn
Nước thải
Hệ thống xử lý nước

Khi lựa chọn cần xác định:

Lưu lượng min
Lưu lượng max
Áp suất
Nhiệt độ
Độ dẫn điện

Đồng hồ lưu lượng insertion DN200

Đối với DN200, insertion flowmeter có thể phù hợp với các hệ thống:

Nhà máy
Trạm bơm
Khu công nghiệp
Hệ thống cấp nước
Hệ thống xử lý nước thải

Cần khảo sát vị trí lắp trước khi lựa chọn thiết bị.

Đồng hồ lưu lượng insertion DN300

DN300 bắt đầu là kích thước mà vấn đề chi phí và không gian của flowmeter inline trở nên đáng chú ý hơn.

Insertion flowmeter có thể là một giải pháp phù hợp trong các hệ thống:

Đường ống cấp nước chính
Hệ thống nước tuần hoàn
Đường ống nước thải
Hệ thống xử lý nước

Đồng hồ lưu lượng insertion DN500

Với DN500, phương án insertion thường được quan tâm khi:

Cần đo lưu lượng lớn
Không muốn thay toàn bộ đoạn ống
Không gian lắp đặt hạn chế
Cần giảm chi phí đầu tư
Hệ thống có đường kính lớn

Tuy nhiên, cần đặc biệt quan tâm đến vị trí cảm biến và profile vận tốc.

Đồng hồ lưu lượng insertion DN600, DN800 và DN1000

Với các đường ống rất lớn, cần thực hiện khảo sát kỹ thuật trước khi lựa chọn.

Không nên chỉ dựa vào thông tin:

“Flowmeter hỗ trợ DN1000.”

Cần xác định:

Thiết bị có thực sự phù hợp với cấu hình đường ống không?
Chiều sâu insertion là bao nhiêu?
Có cần hệ số hiệu chỉnh không?
Vị trí lắp có đủ khoảng cách thẳng không?
Dòng chảy có đầy không?
Lưu lượng thực tế nằm trong dải đo nào?

Đồng hồ lưu lượng insertion đo được những môi chất nào?

Nước sạch

Đây là ứng dụng phổ biến.

Nước cấp

Có thể lắp trên:

Tuyến cấp nước
Trạm bơm
Đường ống phân phối
Đường ống vào nhà máy

Nước thải

Insertion electromagnetic flowmeter có thể phù hợp với nhiều ứng dụng nước thải nếu môi chất đáp ứng yêu cầu về độ dẫn điện.

Nước tuần hoàn

Được sử dụng để kiểm soát:

Cooling water
Process water
Nước tuần hoàn nhà máy

Bùn và chất lỏng chứa chất rắn

Có thể cân nhắc nếu tính chất môi chất phù hợp.

Cần kiểm tra khả năng chống mài mòn và bám bẩn.

Hóa chất

Chỉ phù hợp khi hóa chất có độ dẫn điện và vật liệu cảm biến tương thích.

Đồng hồ lưu lượng insertion cho hệ thống xử lý nước thải

Đây là một ứng dụng rất phù hợp.

Trong hệ thống xử lý nước thải, thiết bị có thể được sử dụng để đo:

Lưu lượng đầu vào
Lưu lượng sau xử lý
Lưu lượng tuần hoàn
Lưu lượng nước cấp
Một số dòng bùn loãng

Vì sao điện từ phù hợp với nước thải?

Đồng hồ điện từ không sử dụng cánh turbine hoặc bộ phận cơ khí quay trong dòng chảy.

Điều này giúp giảm các vấn đề liên quan đến:

Cánh quay
Kẹt cơ khí
Mài mòn cánh
Tạp chất làm kẹt rotor

Tuy nhiên, vẫn phải chú ý đến:

Bám cặn điện cực
Bọt khí
Độ dẫn điện
Profile dòng chảy

Đồng hồ insertion cho hệ thống cấp nước

Trong hệ thống cấp nước, flowmeter insertion có thể được sử dụng để:

Giám sát tổng lượng nước
Theo dõi lưu lượng tuyến chính
Kiểm soát trạm bơm
Phân vùng cấp nước
Theo dõi tiêu thụ

Đối với các dự án cấp nước lớn, cần xác định rõ yêu cầu về:

Độ chính xác
Kiểm định
Đo thương mại
Dữ liệu lưu lượng
Khả năng truyền thông

Đồng hồ insertion cho nhà máy

Trong nhà máy, thiết bị có thể được dùng để đo:

Nước cấp sản xuất
Nước làm mát
Nước tuần hoàn
Nước rửa
Nước xử lý
Nước thải

Việc đo lưu lượng giúp doanh nghiệp theo dõi tiêu thụ và phát hiện bất thường trong hệ thống.

Đồng hồ insertion cho khu công nghiệp

Các tuyến ống trong khu công nghiệp thường có kích thước lớn.

Do đó, insertion flowmeter có thể được xem xét để:

Đo lưu lượng nước cấp
Đo nước thải
Theo dõi phân phối nước
Giám sát tuyến ống chính
Tích hợp SCADA

Ưu điểm của đồng hồ lưu lượng insertion cho đường ống lớn

Tiết kiệm chi phí trong một số ứng dụng

Đây là lợi thế nổi bật.

Không phải lúc nào cũng cần một đồng hồ inline có đường kính bằng đường ống.

Phù hợp với đường kính lớn

Insertion được thiết kế cho việc đo trên các tuyến ống có kích thước lớn.

Kết cấu gọn hơn

Phần cảm biến nhỏ hơn so với một thiết bị inline tương ứng.

Không sử dụng bộ phận cơ khí quay

Đặc biệt hữu ích trong các ứng dụng nước và nước thải có chất rắn lơ lửng.

Có thể tích hợp tự động hóa

Tùy model:

4–20mA
Pulse
RS485
Modbus

Có thể dùng cho hệ thống hiện hữu

Trong một số trường hợp cải tạo, insertion có thể giảm khối lượng thay đổi đường ống.

Nhược điểm và giới hạn

Insertion flowmeter không phải lựa chọn tối ưu cho mọi trường hợp.

Phụ thuộc vị trí lắp

Đây là yếu tố rất quan trọng.

Độ chính xác phụ thuộc profile vận tốc

Do cảm biến đo tại vị trí nhất định trong dòng chảy, điều kiện dòng chảy ảnh hưởng đến kết quả.

Cần tính toán chiều sâu insertion

Lắp sai chiều sâu có thể gây sai số.

Không phù hợp với mọi loại chất lỏng

Môi chất phải đáp ứng điều kiện của công nghệ đo.

Thi công phức tạp hơn trong một số trường hợp

Đặc biệt khi đường ống đang có áp lực.

So sánh đồng hồ insertion và inline

Tiêu chí	Insertion	Inline
Cách lắp	Cắm cảm biến vào ống	Lắp thay đoạn ống
Đường ống lớn	Rất phù hợp	Có thể phù hợp
Chi phí DN lớn	Có thể thấp hơn	Có thể cao
Không gian	Linh hoạt hơn	Cần không gian
Độ chính xác	Phụ thuộc profile dòng chảy	Thường ổn định hơn
Cải tạo hệ thống	Có thể thuận lợi	Có thể cần thay đổi đường ống
Lắp trên đường ống áp lực	Cần giải pháp chuyên dụng	Cần dừng và cắt ống trong nhiều trường hợp
Bảo trì	Phụ thuộc thiết kế	Tháo lắp theo đường ống

Không nên đánh giá thiết bị chỉ dựa trên giá.

Đối với các ứng dụng yêu cầu độ chính xác cao, cần so sánh toàn bộ giải pháp.

Đồng hồ lưu lượng insertion 4–20mA

4–20mA là tín hiệu rất phổ biến trong tự động hóa công nghiệp.

Flowmeter có thể truyền giá trị lưu lượng về:

PLC
SCADA
DCS
Bộ điều khiển
Data logger

Ví dụ:

4mA = 0 m³/h

20mA = 500 m³/h

Giá trị thực tế phụ thuộc vào dải đo được cấu hình.

Đồng hồ lưu lượng insertion RS485 Modbus

RS485 Modbus RTU giúp thiết bị trao đổi dữ liệu với hệ thống điều khiển.

Các thông số cần cấu hình:

Slave ID
Baud rate
Data bits
Parity
Stop bits
Register address

Khi triển khai thực tế cần sử dụng đúng bảng thanh ghi của nhà sản xuất.

Cách chọn đồng hồ lưu lượng insertion cho đường ống lớn

Xác định đường kính ống

Đầu tiên xác định:

Xác định lưu lượng

Cần có:

Qmin – Qnormal – Qmax

Tính vận tốc

Vận tốc dòng chảy có thể được tính theo:

V = Q/A

Điều này giúp đánh giá dải đo phù hợp.

Xác định môi chất

Cần biết:

Nước
Nước thải
Bùn
Hóa chất

Kiểm tra độ dẫn điện

Đối với electromagnetic flowmeter, đây là điều kiện bắt buộc.

Kiểm tra áp suất

Đặc biệt quan trọng với đường ống lớn đang vận hành.

Kiểm tra nhiệt độ

Phải nằm trong giới hạn của thiết bị.

Xác định vật liệu điện cực

Dựa trên tính chất hóa học.

Xác định output

Ví dụ:

4–20mA
Pulse
RS485
Modbus

Bảng thông tin cần cung cấp khi yêu cầu báo giá

Thông tin	Ví dụ
Đường kính ống	DN500
Môi chất	Nước thải
Qmin	50 m³/h
Qmax	500 m³/h
Áp suất	5 bar
Nhiệt độ	35°C
Độ dẫn điện	Theo thực tế
Vật liệu ống	Thép
Vị trí	Ngoài trời
Output	4–20mA
Communication	RS485 Modbus
Display	Có
Yêu cầu	Đo liên tục

Càng cung cấp đầy đủ thông tin, việc lựa chọn model càng chính xác.

Vị trí lắp đồng hồ insertion trên đường ống lớn

Vị trí lắp đặt có thể ảnh hưởng trực tiếp đến độ chính xác.

Tránh quá gần co

Co làm thay đổi profile dòng chảy.

Tránh quá gần van

Van có thể tạo xoáy.

Tránh quá gần bơm

Bơm có thể tạo nhiễu dòng.

Tránh đoạn ống có bọt khí

Bọt khí có thể gây dao động tín hiệu.

Đảm bảo đường ống đầy

Đây là điều kiện rất quan trọng.

Khoảng cách đường ống thẳng

Không có một giá trị khoảng cách thẳng áp dụng cho mọi insertion flowmeter.

Cần căn cứ vào:

Model
Nhà sản xuất
Đường kính
Loại co
Van
Bơm
Profile dòng chảy

Do đó, không nên sao chép một con số cố định từ một model sang model khác.

Cách lắp đồng hồ insertion cho đường ống DN500

Quy trình tổng quát:

Khảo sát

Xác định DN500 và điều kiện vận hành.

Chọn vị trí

Chọn đoạn ống có profile dòng chảy ổn định.

Lắp fitting

Lắp fitting theo đúng thiết kế.

Xác định chiều sâu

Điều chỉnh cảm biến theo hướng dẫn của nhà sản xuất.

Đưa cảm biến vào dòng chảy

Thực hiện đúng hướng.

Cố định

Siết và khóa cảm biến.

Đấu điện

Kết nối nguồn và tín hiệu.

Cấu hình

Nhập thông số:

DN
Range
Unit
Output

Kiểm tra

Theo dõi giá trị lưu lượng khi hệ thống vận hành.

Lắp insertion flowmeter trên đường ống đang có áp lực

Đây là vấn đề cần được xem xét nghiêm túc.

Nếu đường ống đang chịu áp lực, không được tự ý khoan và đưa cảm biến vào.

Cần có:

Bộ hot tapping phù hợp
Fitting chịu áp
Van cô lập
Thiết bị khoan chuyên dụng
Quy trình an toàn
Nhân sự có chuyên môn

Nếu không đáp ứng các điều kiện này, phương án an toàn hơn là dừng tuyến ống và xả áp trước khi thi công.

Lỗi thường gặp khi sử dụng insertion flowmeter

Lưu lượng bằng 0

Nguyên nhân có thể:

Không có dòng
Đường ống rỗng
Độ dẫn điện không đủ
Cảm biến lỗi
Cấu hình sai

Lưu lượng nhảy

Nguyên nhân:

Bọt khí
Nhiễu điện
Nối đất kém
Dòng chảy không ổn định
Điện cực bẩn

Lưu lượng thấp

Nguyên nhân:

Chiều sâu insertion sai
Cấu hình sai DN
Vị trí không phù hợp
Profile vận tốc không đại diện

Lưu lượng cao

Cần kiểm tra:

Calibration
DN
Vị trí cảm biến
Dữ liệu đầu vào

Nguyên nhân đồng hồ insertion bị nhiễu

Nhiễu có thể đến từ:

Biến tần
Motor
Cáp nguồn
Thiết bị công suất lớn
Nối đất
Cáp tín hiệu đi chung với cáp động lực

Giải pháp:

Tách cáp tín hiệu và cáp động lực
Kiểm tra tiếp địa
Sử dụng cáp đúng tiêu chuẩn
Kiểm tra shielding
Kiểm tra cấu hình thiết bị

Đồng hồ insertion bị mất tín hiệu

Cần kiểm tra theo thứ tự:

Nguồn → Cáp → Bộ chuyển đổi → Cảm biến → Điện cực → Độ dẫn điện → Tiếp địa.

Không nên thay cảm biến ngay khi chưa xác định nguyên nhân.

Bảo trì đồng hồ lưu lượng insertion cho đường ống lớn

Kiểm tra cảm biến

Kiểm tra:

Cặn
Ăn mòn
Hư hỏng
Điện cực

Kiểm tra fitting

Kiểm tra rò rỉ.

Kiểm tra cáp

Đặc biệt với hệ thống ngoài trời.

Kiểm tra tín hiệu

Theo dõi:

4–20mA
Pulse
RS485

Kiểm tra hiển thị

So sánh giá trị lưu lượng với điều kiện vận hành.

Kiểm tra định kỳ

Tần suất phụ thuộc vào:

Môi chất
Điều kiện vận hành
Mức độ bám cặn
Yêu cầu độ chính xác

Khi nào nên chọn insertion flowmeter?

Nên cân nhắc insertion khi:

Đường ống lớn
Chi phí inline cao
Cần cải tạo hệ thống
Không muốn thay đoạn ống lớn
Lưu lượng cần đo phù hợp
Môi chất phù hợp
Có vị trí lắp tốt

Khi nào không nên ưu tiên insertion?

Có thể cân nhắc inline nếu:

Yêu cầu độ chính xác rất cao
Có điều kiện lắp đặt inline thuận lợi
Đường kính không quá lớn
Hệ thống cần thiết bị đo chuẩn hóa cao
Có yêu cầu kiểm định hoặc đo thương mại đặc biệt

Quyết định cuối cùng phải dựa trên yêu cầu dự án.

Đồng hồ insertion có chính xác không?

Đây là câu hỏi được nhiều kỹ sư quan tâm.

Câu trả lời là:

Có thể đạt độ chính xác tốt nếu lựa chọn và lắp đặt đúng.

Các yếu tố quyết định gồm:

Chất lượng cảm biến
Thiết kế thiết bị
Vị trí lắp
Profile dòng chảy
Chiều sâu insertion
Độ dẫn điện
Calibration
Điều kiện đường ống

Do đó, không nên đánh giá độ chính xác của insertion flowmeter chỉ bằng thông số được quảng cáo.

Những sai lầm khi lựa chọn đồng hồ insertion cho đường ống lớn

Chỉ quan tâm đến DN

DN không đủ để chọn flowmeter.

Không cung cấp Qmin và Qmax

Dải đo không phù hợp sẽ gây sai số.

Không xác định môi chất

Đặc biệt nguy hiểm khi đo hóa chất.

Không kiểm tra độ dẫn điện

Điện từ cần môi chất dẫn điện.

Không khảo sát vị trí

Một model tốt vẫn có thể đo không ổn định nếu lắp sai vị trí.

Không kiểm tra áp suất

Đặc biệt nguy hiểm khi lắp trên tuyến áp lực.

Không xác định yêu cầu output

Sau khi mua mới phát hiện PLC cần Modbus nhưng thiết bị không có.

Bảng checklist lựa chọn insertion flowmeter

Hạng mục	Đã kiểm tra
DN đường ống	✓
Qmin	✓
Qnormal	✓
Qmax	✓
Vận tốc	✓
Môi chất	✓
Độ dẫn điện	✓
Áp suất	✓
Nhiệt độ	✓
Vật liệu điện cực	✓
Vị trí lắp	✓
Chiều sâu insertion	✓
Nguồn cấp	✓
4–20mA	✓
RS485 Modbus	✓
Tiếp địa	✓
Điều kiện bảo trì	✓

Ứng dụng thực tế trong quản lý nước

Đồng hồ lưu lượng insertion không chỉ dùng để hiển thị lưu lượng.

Dữ liệu đo có thể được sử dụng cho:

Quản lý tiêu thụ nước
Cân bằng nước
Kiểm soát thất thoát
Theo dõi nước thải
Tính toán hóa chất
Điều khiển bơm
Giám sát hệ thống xử lý
Quản lý năng lượng
Tích hợp SCADA

Tích hợp insertion flowmeter với PLC

Một hệ thống tự động hóa có thể có cấu trúc:

Insertion Flowmeter → 4–20mA → PLC → SCADA

Hoặc:

Insertion Flowmeter → RS485 Modbus → PLC/RTU → SCADA

Thông tin lưu lượng được đưa về hệ thống trung tâm để theo dõi theo thời gian thực.

Tích hợp với hệ thống SCADA

Khi sử dụng SCADA, doanh nghiệp có thể theo dõi:

Lưu lượng tức thời
Tổng lưu lượng
Biểu đồ theo thời gian
Cảnh báo
Trạng thái thiết bị

Đối với hệ thống nước và nước thải quy mô lớn, đây là một trong những giá trị quan trọng của flowmeter.

Đồng hồ insertion và quản lý lưu lượng nước thải

Trong hệ thống xử lý nước thải, dữ liệu lưu lượng có thể được sử dụng để:

Theo dõi tải lượng hệ thống
Điều chỉnh bơm
Tính toán lượng hóa chất
Theo dõi hiệu suất xử lý
Quản lý lượng nước đầu vào và đầu ra

Nếu cần tính toán tải lượng ô nhiễm, lưu lượng còn có thể kết hợp với các thông số:

Ví dụ tải lượng COD có thể được tính theo lưu lượng và nồng độ COD.

Do đó, đo lưu lượng chính xác có vai trò quan trọng trong quản lý vận hành hệ thống xử lý nước thải.

Giá đồng hồ lưu lượng insertion cho đường ống lớn

Không có một mức giá cố định cho tất cả sản phẩm.

Giá phụ thuộc vào:

Đường kính ống
Model
Nguyên lý đo
Độ chính xác
Vật liệu điện cực
Vật liệu cảm biến
Áp suất
Nhiệt độ
Display
4–20mA
RS485
Modbus
Phụ kiện
Fitting
Yêu cầu hiệu chuẩn

Đặc biệt với đường ống DN300, DN500, DN800 hoặc lớn hơn, nên yêu cầu báo giá dựa trên hồ sơ kỹ thuật đầy đủ thay vì chỉ hỏi giá theo DN.

Cách yêu cầu báo giá insertion flowmeter

Khi gửi yêu cầu báo giá, nên cung cấp:

1. Đường kính: DN500

2. Môi chất: nước thải

3. Lưu lượng: 100–800 m³/h

4. Áp suất: 4 bar

5. Nhiệt độ: 30°C

6. Vật liệu ống: thép

7. Output: 4–20mA

8. Communication: RS485 Modbus

9. Vị trí: ngoài trời

10. Yêu cầu: hiển thị tại chỗ

Với thông tin này, nhà cung cấp có thể tư vấn model phù hợp hơn.

Tiêu chí đánh giá nhà cung cấp

Khi mua đồng hồ lưu lượng insertion cho đường ống lớn, không nên chỉ so sánh giá.

Nên đánh giá:

Kinh nghiệm
Datasheet rõ ràng
Nguồn gốc thiết bị
Chính sách bảo hành
Hỗ trợ kỹ thuật
Khả năng khảo sát
Hỗ trợ lắp đặt
Cấu hình
Hiệu chuẩn
Phụ kiện fitting
Khả năng sửa chữa

Đặc biệt với các dự án DN lớn, dịch vụ kỹ thuật sau bán hàng rất quan trọng.

FAQ về đồng hồ lưu lượng insertion cho đường ống lớn

Đồng hồ lưu lượng insertion là gì?

Là thiết bị đo lưu lượng sử dụng cảm biến được đưa vào bên trong đường ống thông qua một điểm lắp đặt trên thành ống.

Insertion flowmeter có phù hợp đường ống DN500 không?

Có thể phù hợp và đây là một ứng dụng thường được xem xét. Tuy nhiên cần kiểm tra model, lưu lượng và điều kiện lắp đặt cụ thể.

Insertion flowmeter có đo nước thải không?

Có, đặc biệt khi sử dụng loại điện từ và nước thải có độ dẫn điện phù hợp.

Đồng hồ insertion có cần cắt đường ống không?

Không nhất thiết phải thay một đoạn ống như flowmeter inline. Tuy nhiên việc tạo điểm kết nối trên thành ống vẫn phải được thực hiện theo thiết kế.

Có thể lắp insertion trên đường ống đang có áp lực không?

Có thể trong một số cấu hình chuyên dụng, nhưng phải sử dụng giải pháp hot tapping hoặc thiết bị được thiết kế phù hợp. Không được tự ý khoan đường ống đang chịu áp lực.

Insertion hay inline tốt hơn?

Không có câu trả lời tuyệt đối. Insertion có lợi thế với đường ống lớn, còn inline có thể phù hợp hơn khi yêu cầu đo và điều kiện lắp đặt ưu tiên cấu hình inline.

Insertion electromagnetic flowmeter có đo được hóa chất không?

Có thể nếu hóa chất có độ dẫn điện phù hợp và vật liệu điện cực, thân cảm biến tương thích.

Đồng hồ insertion có tín hiệu 4–20mA không?

Nhiều model hỗ trợ 4–20mA. Cần kiểm tra datasheet.

Đồng hồ insertion có Modbus RS485 không?

Một số model có RS485 Modbus RTU.

Vì sao insertion flowmeter bị nhảy số?

Các nguyên nhân có thể gồm:

Bọt khí
Nhiễu điện
Nối đất kém
Dòng chảy không ổn định
Điện cực bẩn
Lắp sai vị trí

Có cần hiệu chuẩn insertion flowmeter không?

Tùy yêu cầu ứng dụng. Với hệ thống cần độ chính xác cao hoặc quản lý lưu lượng quan trọng, nên có kế hoạch kiểm tra và hiệu chuẩn phù hợp.

Kết luận

Đồng hồ lưu lượng insertion cho đường ống lớn là một giải pháp đáng cân nhắc cho các hệ thống cần đo lưu lượng nước, nước thải và chất lỏng dẫn điện trên các tuyến ống có đường kính lớn.

Điểm mạnh của công nghệ insertion nằm ở khả năng đưa cảm biến trực tiếp vào đường ống thay vì sử dụng một thân đo inline có kích thước tương đương toàn bộ đường ống. Điều này có thể giúp tối ưu chi phí và giảm khối lượng thi công trong nhiều dự án.

Tuy nhiên, hiệu quả của thiết bị phụ thuộc rất lớn vào vị trí lắp đặt, profile vận tốc, chiều sâu insertion, điều kiện đầy ống, độ dẫn điện, nối đất và cấu hình thiết bị.

Đối với các đường ống DN200, DN300, DN500, DN600, DN800 hoặc lớn hơn, trước khi lựa chọn nên khảo sát đầy đủ:

Đường kính ống → Lưu lượng → Môi chất → Độ dẫn điện → Áp suất → Nhiệt độ → Vị trí lắp → Chiều sâu insertion → Tín hiệu → Yêu cầu độ chính xác.

Một lựa chọn đúng ngay từ đầu sẽ giúp hệ thống đo lưu lượng hoạt động ổn định, giảm sai số và hạn chế chi phí phát sinh trong quá trình vận hành.

Tài liệu tham khảo

đồng hồ lưu lượng insertion
đồng hồ lưu lượng điện từ dạng cắm
đồng hồ đo lưu lượng insertion
Insertion Electromagnetic Flowmeter
Insertion Flowmeter
Insertion Magnetic Flow Meter
đồng hồ lưu lượng điện từ đường ống lớn
đồng hồ đo lưu lượng đường ống lớn
lưu lượng kế điện từ dạng cắm
flowmeter điện từ dạng insertion
đồng hồ lưu lượng insertion DN100
đồng hồ lưu lượng insertion DN200
đồng hồ lưu lượng insertion DN300
đồng hồ lưu lượng insertion DN500
đồng hồ lưu lượng insertion DN600
đồng hồ lưu lượng insertion DN800
đồng hồ lưu lượng insertion DN1000
đồng hồ lưu lượng insertion cho đường ống DN500
đồng hồ lưu lượng điện từ dạng cắm cho đường ống lớn
đồng hồ lưu lượng điện từ DN500
đồng hồ lưu lượng nước đường ống lớn
đồng hồ lưu lượng nước thải đường ống lớn
đồng hồ insertion đo nước
đồng hồ insertion đo nước thải
cách lắp đồng hồ lưu lượng insertion
cách lắp insertion flowmeter cho đường ống lớn
giá đồng hồ lưu lượng insertion
giá đồng hồ lưu lượng insertion DN500
báo giá đồng hồ lưu lượng insertion
báo giá đồng hồ lưu lượng điện từ dạng cắm
mua đồng hồ lưu lượng insertion
mua insertion electromagnetic flowmeter
nhà cung cấp đồng hồ lưu lượng insertion
đồng hồ lưu lượng insertion chính hãng
