Đồng hồ lưu lượng điện từ nhảy số liên tục

1. Đồng hồ lưu lượng điện từ nhảy số liên tục là gì?

Đồng hồ lưu lượng điện từ nhảy số liên tục là tình trạng giá trị lưu lượng hiển thị trên màn hình thay đổi liên tục, không ổn định hoặc dao động bất thường trong khi điều kiện vận hành của hệ thống không có sự thay đổi tương ứng.

Ví dụ, một hệ thống đang vận hành tương đối ổn định với lưu lượng khoảng 100 m³/h nhưng đồng hồ liên tục hiển thị:

100 → 85 → 120 → 95 → 135 → 70 → 110 m³/h

Nếu bơm, van, áp suất và các điều kiện công nghệ khác gần như không thay đổi thì hiện tượng này cần được kiểm tra.

Tuy nhiên, cần lưu ý rằng giá trị lưu lượng dao động không phải lúc nào cũng đồng nghĩa với đồng hồ bị hỏng. Lưu lượng thực tế của đường ống có thể thay đổi do bơm, van điều khiển, biến tần, áp suất, bọt khí hoặc chế độ vận hành của hệ thống.

Do đó, để xác định chính xác nguyên nhân, kỹ sư cần phân biệt giữa:

Lưu lượng thực tế thay đổi

và

Tín hiệu đo bị dao động giả.

Đây là bước quan trọng nhất khi xử lý sự cố đồng hồ lưu lượng điện từ nhảy số.

2. Vì sao cần kiểm tra hiện tượng đồng hồ nhảy số?

Trong các hệ thống cấp nước, xử lý nước thải, sản xuất thực phẩm, hóa chất, dược phẩm và các dây chuyền công nghiệp, lưu lượng thường được sử dụng để:

• Kiểm soát định lượng nguyên liệu.
• Điều khiển bơm.
• Điều khiển van.
• Kiểm soát tỷ lệ pha hóa chất.
• Tính toán lượng nước tiêu thụ.
• Giám sát sản lượng.
• Tính toán cân bằng vật chất.
• Điều khiển hệ thống xử lý nước thải.

Nếu đồng hồ lưu lượng điện từ nhảy số liên tục, giá trị đo có thể truyền về PLC hoặc SCADA không ổn định.

Khi đó, hệ thống điều khiển tự động có thể phản ứng sai.

Ví dụ:

Flow meter đo thực tế khoảng 100 m³/h.

Nhưng tín hiệu liên tục dao động:

70 → 130 → 80 → 120 m³/h.

Nếu tín hiệu này được đưa vào bộ điều khiển PID, hệ thống có thể liên tục điều chỉnh tốc độ bơm hoặc vị trí van.

Kết quả là:

Flow dao động → PID điều chỉnh → Flow tiếp tục dao động → PID tiếp tục điều chỉnh.

Trong trường hợp nghiêm trọng, sự cố không chỉ nằm ở việc hiển thị sai mà còn có thể ảnh hưởng trực tiếp đến quá trình sản xuất.

3. Hiện tượng đồng hồ lưu lượng điện từ nhảy số thường biểu hiện như thế nào?

Tùy nguyên nhân, hiện tượng có thể xuất hiện dưới nhiều dạng khác nhau.

3.1. Giá trị dao động nhẹ quanh một mức cố định

Ví dụ:

99 → 101 → 100 → 102 → 98 m³/h

Đây có thể là dao động bình thường của quá trình hoặc độ phân giải của thiết bị.

Nếu lưu lượng thực tế cũng thay đổi trong phạm vi tương tự thì chưa chắc đã có lỗi.

3.2. Giá trị dao động lớn

Ví dụ:

50 → 120 → 65 → 140 → 30 → 110 m³/h

Nếu bơm và van không thay đổi, đây là hiện tượng bất thường.

Cần kiểm tra:

• Sensor.
• Điện cực.
• Cáp tín hiệu.
• Grounding.
• Shield.
• Nguồn cấp.
• Nhiễu điện từ.
• Biến tần.
• Điều kiện đường ống.

3.3. Giá trị tăng giảm theo chu kỳ

Ví dụ:

80 → 100 → 80 → 100 → 80 → 100 m³/h

Nếu hiện tượng lặp lại theo chu kỳ, cần kiểm tra hệ thống điều khiển.

Có thể liên quan đến:

• PID.
• Bơm biến tần.
• Van điều khiển.
• Bơm chạy luân phiên.
• Thiết bị đóng mở theo chu kỳ.

3.4. Giá trị nhảy đột ngột về 0

Ví dụ:

100 → 98 → 102 → 0 → 100 → 0 → 98 m³/h

Nếu đường ống vẫn đầy và dòng chảy thực tế không mất, cần đặc biệt kiểm tra:

• Cáp tín hiệu.
• Terminal.
• Sensor.
• Transmitter.
• Grounding.
• Nhiễu.
• Tín hiệu 4–20mA.

4. Nguyên lý hoạt động của đồng hồ lưu lượng điện từ

Để hiểu nguyên nhân đồng hồ lưu lượng điện từ nhảy số liên tục, trước tiên cần hiểu cơ bản về nguyên lý đo.

Đồng hồ lưu lượng điện từ hoạt động dựa trên định luật cảm ứng điện từ Faraday.

Khi chất lỏng có khả năng dẫn điện đi qua từ trường được tạo ra trong ống đo, điện áp cảm ứng xuất hiện trên các điện cực.

Về nguyên tắc:

Điện áp cảm ứng tỷ lệ với vận tốc dòng chảy.

Transmitter tiếp nhận tín hiệu từ điện cực, xử lý và chuyển đổi thành giá trị lưu lượng.

Quá trình có thể mô tả:

Dòng chất lỏng

↓

Từ trường

↓

Điện áp cảm ứng

↓

Điện cực

↓

Transmitter

↓

Giá trị lưu lượng

↓

4–20mA / RS485 / Pulse

↓

PLC / SCADA

Chỉ cần một trong các thành phần trên hoạt động không ổn định, giá trị lưu lượng có thể bị dao động.

5. Điều kiện để đồng hồ lưu lượng điện từ đo ổn định

Một flow meter điện từ muốn đo ổn định cần đáp ứng nhiều điều kiện.

5.1. Môi chất phải có độ dẫn điện phù hợp

Đây là điều kiện cơ bản.

Nếu chất lỏng có độ dẫn điện không phù hợp với yêu cầu của thiết bị, tín hiệu điện cực có thể yếu hoặc không ổn định.

Các ứng dụng thường phù hợp với đồng hồ điện từ gồm:

• Nước sạch.
• Nước cấp.
• Nước thải.
• Nước tuần hoàn.
• Nước xử lý.
• Một số dung dịch hóa chất dẫn điện.
• Bùn có tính dẫn điện phù hợp.

5.2. Đường ống phải được điền đầy

Đồng hồ điện từ cần điều kiện dòng chảy phù hợp để tạo tín hiệu đo ổn định.

Nếu đường ống không đầy, tín hiệu đo có thể sai lệch hoặc dao động.

Đây là một trong những nguyên nhân cần kiểm tra đầu tiên.

5.3. Không để bọt khí quá nhiều

Bọt khí đi qua sensor có thể khiến tín hiệu đo dao động.

Đặc biệt trong:

• Đường hút bơm.
• Hệ thống nước thải.
• Đường ống có áp suất thấp.
• Đường ống có điểm cao.
• Hệ thống hút từ bể.

6. Nguyên nhân khiến đồng hồ lưu lượng điện từ nhảy số liên tục

Có thể chia nguyên nhân thành 5 nhóm chính:

Nhóm 1: Nguyên nhân từ quá trình công nghệ

• Lưu lượng thực tế thay đổi.
• Bơm hoạt động không ổn định.
• Van điều khiển liên tục đóng mở.
• Áp suất dao động.
• Có bọt khí.
• Đường ống không đầy.

Nhóm 2: Nguyên nhân từ sensor

• Điện cực bẩn.
• Lớp lót bị hư hỏng.
• Sensor lắp sai.
• Sensor không phù hợp.
• Sensor bị ảnh hưởng bởi rung động.

Nhóm 3: Nguyên nhân từ tín hiệu

• Cáp tín hiệu kém.
• Cáp bị đứt ngầm.
• Terminal lỏng.
• Shield không đúng.
• Nhiễu điện từ.

Nhóm 4: Nguyên nhân từ nguồn điện và grounding

• Nguồn không ổn định.
• Grounding không đúng.
• Chênh lệch điện thế.
• Nhiễu từ biến tần.
• Nhiễu từ motor.

Nhóm 5: Nguyên nhân từ transmitter và hệ thống điều khiển

• Parameter cài đặt sai.
• Damping không phù hợp.
• Output 4–20mA không ổn định.
• AI module lỗi.
• PLC scaling sai.
• SCADA xử lý dữ liệu không đúng.

7. Nguyên nhân số 1: Lưu lượng thực tế đang thay đổi

Đây là nguyên nhân cần loại trừ trước khi kết luận flow meter bị lỗi.

Giả sử đồng hồ hiển thị:

90 → 100 → 110 → 100 → 90 m³/h

Nếu đồng thời:

• Tốc độ bơm thay đổi.
• Van thay đổi.
• Áp suất thay đổi.

thì rất có thể đồng hồ đang đo đúng.

7.1. Kiểm tra tốc độ bơm

Nếu sử dụng biến tần, hãy ghi nhận tần số:

40 Hz → 45 Hz → 50 Hz → 45 Hz → 40 Hz

Nếu flow thay đổi cùng chiều với tần số, khả năng cao lưu lượng thực tế đang thay đổi.

7.2. Kiểm tra van

Đối với van điều khiển, cần xem:

Valve position

và

Flow

Nếu hai thông số thay đổi đồng thời thì cần kiểm tra hệ thống điều khiển trước khi kiểm tra flow meter.

8. Nguyên nhân số 2: Bơm gây dao động lưu lượng

Bơm có thể khiến flow meter hiển thị không ổn định nếu:

• Bơm bị cavitation.
• Bơm hút không đủ nước.
• Bơm hoạt động không ổn định.
• Bơm chạy biến tần nhưng PID chưa tối ưu.
• Nhiều bơm chạy luân phiên.
• Áp suất đầu hút thay đổi.

8.1. Kiểm tra cavitation

Cavitation có thể tạo ra dao động mạnh về áp suất và dòng chảy.

Dấu hiệu thường gặp:

• Tiếng ồn bất thường.
• Rung bơm.
• Flow dao động.
• Áp suất không ổn định.

Nếu flow meter nhảy số đồng thời bơm rung mạnh, cần kiểm tra hệ thống bơm.

9. Nguyên nhân số 3: Có bọt khí trong đường ống

Bọt khí là nguyên nhân phổ biến trong nhiều hệ thống.

Đặc biệt đối với:

• Nước thải.
• Nước có hóa chất.
• Đường hút bơm.
• Đường ống từ bể chứa.
• Hệ thống có điểm cao.

Khi bọt khí đi qua sensor, thể tích chất lỏng thực tế đi qua tiết diện đo không còn ổn định.

Kết quả là tín hiệu có thể dao động.

10. Nguyên nhân số 4: Đường ống không đầy

Đây là lỗi cần đặc biệt lưu ý khi lắp flow meter điện từ.

Nếu sensor được lắp tại vị trí mà đường ống thường xuyên không đầy, phép đo có thể không ổn định.

Các vị trí dễ gặp vấn đề:

• Đỉnh đường ống.
• Sau đoạn ống dốc xuống.
• Gần điểm xả tự do.
• Đường hút bơm.
• Đường ống có áp suất âm.

10.1. Vị trí lắp đặt nên ưu tiên

Thông thường nên lựa chọn vị trí giúp đường ống luôn được điền đầy theo hướng dẫn lắp đặt của nhà sản xuất.

Đây là nguyên tắc quan trọng khi thiết kế hệ thống đo lưu lượng.

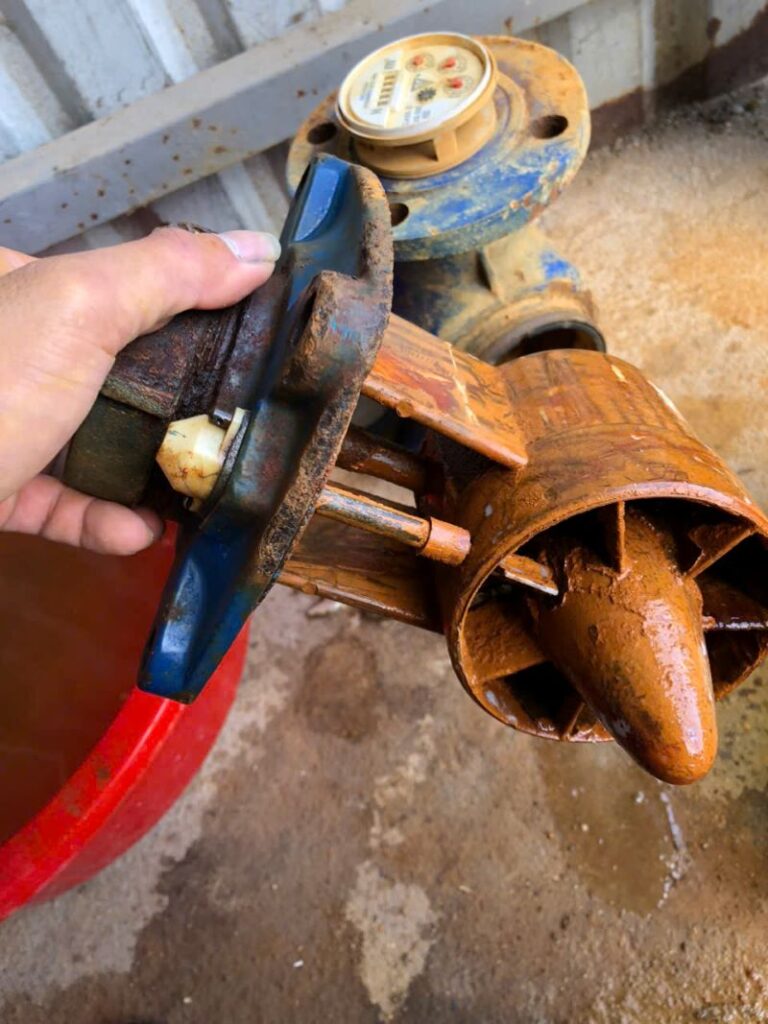

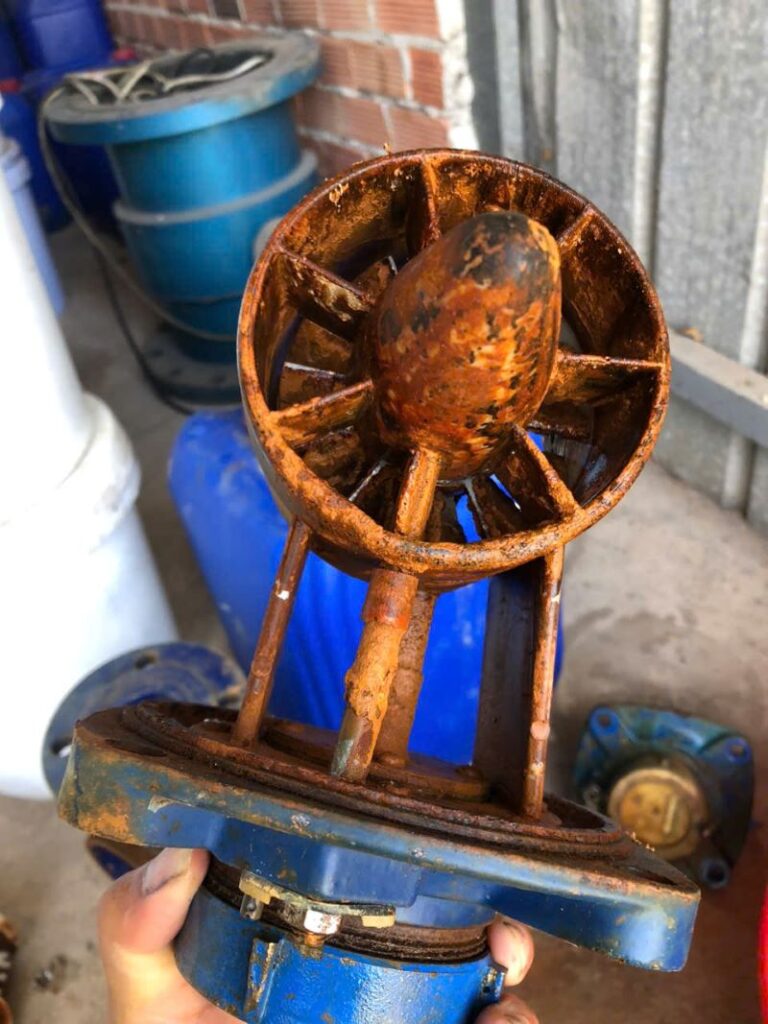

11. Nguyên nhân số 5: Điện cực bị bám cặn

Điện cực tiếp xúc trực tiếp với môi chất.

Sau thời gian vận hành, có thể xuất hiện:

• Cặn bùn.
• Cặn vô cơ.
• Dầu mỡ.
• Màng sinh học.
• Kết tủa hóa chất.

Lớp bám này có thể ảnh hưởng đến tín hiệu đo.

Đặc biệt đối với nước thải công nghiệp, tình trạng điện cực bẩn cần được đưa vào kế hoạch kiểm tra định kỳ.

12. Nguyên nhân số 6: Grounding không đúng

Grounding là một trong những vấn đề quan trọng khi xử lý flow meter điện từ.

Nếu grounding không đúng, tín hiệu đo có thể bị ảnh hưởng bởi nhiễu điện.

Các lỗi thường gặp:

• Không có grounding phù hợp.
• Dây grounding không đúng.
• Tiếp xúc kém.
• Grounding không theo hướng dẫn nhà sản xuất.
• Có chênh lệch điện thế.

Do đó khi flow meter nhảy số bất thường, kỹ sư instrument nên kiểm tra hệ thống grounding theo tài liệu của model đang sử dụng.

13. Nguyên nhân số 7: Nhiễu từ biến tần

Nếu hệ thống có biến tần, cần đặc biệt lưu ý.

VFD tạo ra các thành phần nhiễu điện có thể ảnh hưởng đến tín hiệu đo nếu hệ thống cáp và grounding không được thiết kế phù hợp.

Dấu hiệu đáng chú ý:

Flow meter bình thường trước khi lắp VFD

→

Flow meter bắt đầu nhảy số sau khi lắp VFD

Trong trường hợp này cần kiểm tra:

• Đường đi cáp.
• Cáp tín hiệu.
• Cáp động lực.
• Shield.
• Grounding.
• EMC.

14. Nguyên nhân số 8: Cáp tín hiệu bị ảnh hưởng

Cáp giữa sensor và transmitter hoặc cáp tín hiệu đầu ra có thể gặp:

• Đứt ngầm.
• Suy giảm cách điện.
• Ẩm.
• Oxy hóa.
• Terminal lỏng.
• Đi gần cáp động lực.

Không nên sử dụng dây điện thông thường thay thế nếu nhà sản xuất yêu cầu loại cáp chuyên dụng.

15. Nguyên nhân số 9: Parameter cài đặt chưa phù hợp

Một số transmitter cho phép cài đặt:

• Flow range.
• Unit.
• Damping.
• Zero.
• Output.
• Empty pipe detection.
• Excitation.

Nếu parameter không phù hợp, giá trị hiển thị có thể không ổn định hoặc phản ứng quá nhanh với biến động nhỏ.

15.1. Damping là gì?

Damping là chức năng giúp làm mượt sự thay đổi của tín hiệu hiển thị.

Ví dụ tín hiệu thực tế:

100 → 102 → 98 → 103 → 99

Nếu damping thấp, màn hình có thể thay đổi liên tục.

Nếu damping được thiết lập phù hợp, giá trị hiển thị có thể ổn định hơn.

Tuy nhiên, không nên dùng damping để che giấu một lỗi đo thực sự.

Damping chỉ nên được cài đặt phù hợp với yêu cầu của quá trình và hướng dẫn của nhà sản xuất.

16. Nguyên nhân số 10: Tín hiệu 4–20mA không ổn định

Nếu đồng hồ xuất tín hiệu analog, cần kiểm tra dòng loop.

Ví dụ:

0–100 m³/h tương ứng 4–20mA

thì:

Flow	4–20mA
0 m³/h	4mA
25 m³/h	8mA
50 m³/h	12mA
75 m³/h	16mA
100 m³/h	20mA

Nếu màn hình transmitter ổn định nhưng tín hiệu 4–20mA dao động, cần kiểm tra phần output và đường truyền.

17. Nguyên nhân số 11: PLC scaling sai

Có trường hợp flow meter hoạt động bình thường nhưng PLC hiển thị nhảy.

Ví dụ:

Transmitter:

100 m³/h

Output:

20mA

nhưng PLC được cấu hình sai thang đo.

Khi đó SCADA có thể hiển thị một giá trị hoàn toàn khác.

Do đó phải kiểm tra theo chuỗi:

Transmitter → 4–20mA → PLC AI → Scaling → SCADA

18. Nguyên nhân số 12: SCADA xử lý dữ liệu không đúng

Nếu màn hình transmitter ổn định và PLC cũng ổn định nhưng SCADA nhảy số, cần kiểm tra:

• Tag.
• Address.
• Mapping.
• Communication.
• Data type.
• Scaling.
• Filtering.

Không nên thay flow meter trong trường hợp lỗi nằm ở hệ thống SCADA.

19. Bảng chẩn đoán nhanh

Hiện tượng	Nguyên nhân cần ưu tiên
Flow nhảy trên transmitter	Process/sensor/cable/grounding
Transmitter ổn định, PLC nhảy	4–20mA/AI/scaling
PLC ổn định, SCADA nhảy	SCADA/communication
Flow nhảy cùng VFD	PID/VFD/process/EMI
Flow nhảy khi có bọt khí	Air bubble
Flow về 0 đột ngột	Signal/sensor/pipe condition
Flow dao động theo van	Control valve
Flow dao động theo bơm	Pump/process
Flow bất ổn sau bảo trì	Wiring/grounding/parameter

20. Quy trình kiểm tra đồng hồ lưu lượng điện từ nhảy số liên tục

Kỹ thuật viên nên thực hiện theo trình tự:

Bước 1: Xác nhận hiện tượng

Ghi lại:

• Giá trị nhỏ nhất.
• Giá trị lớn nhất.
• Chu kỳ dao động.
• Thời điểm xảy ra.

Bước 2: Kiểm tra process

Kiểm tra:

• Pump.
• Valve.
• Pressure.
• Tank level.

Bước 3: Kiểm tra đường ống

Kiểm tra:

• Pipe full.
• Air bubble.
• Vị trí sensor.
• Rung động.

Bước 4: Kiểm tra sensor

Kiểm tra:

• Điện cực.
• Liner.
• Cặn.
• Kết nối.

Bước 5: Kiểm tra grounding

Kiểm tra theo hướng dẫn của nhà sản xuất.

Bước 6: Kiểm tra cable

Kiểm tra:

• Shield.
• Terminal.
• Độ ẩm.
• Tuyến cáp.

Bước 7: Kiểm tra transmitter

Kiểm tra:

• Parameter.
• Alarm.
• Damping.
• Output.

Bước 8: Kiểm tra 4–20mA

So sánh với giá trị hiển thị.

Bước 9: Kiểm tra PLC

Kiểm tra:

• AI.
• Scaling.
• Program.

Bước 10: Kiểm tra SCADA

Kiểm tra:

• Tag.
• Communication.
• Display.

22. Những sai lầm thường gặp khi xử lý flow meter nhảy số

22.1. Thay đồng hồ ngay lập tức

Đây là cách xử lý tốn chi phí nhưng chưa chắc giải quyết được vấn đề.

Nếu nguyên nhân là grounding hoặc bọt khí, thay đồng hồ mới vẫn có thể tiếp tục nhảy số.

22.2. Chỉ kiểm tra màn hình

Màn hình chỉ là một phần của hệ thống.

Cần kiểm tra cả tín hiệu đầu ra.

22.3. Tăng damping quá cao

Damping quá lớn có thể làm giá trị trông ổn định nhưng phản ứng chậm.

Điều này không đồng nghĩa phép đo đã chính xác.

22.4. Bỏ qua bơm và van

Đây là lỗi phổ biến khi troubleshooting.

Flow meter chỉ phản ánh dòng chảy mà nó nhận được. Nếu process dao động, đồng hồ có thể đang đo đúng.

22.5. Không kiểm tra trend

Nếu không có trend, rất khó phân biệt:

process fluctuation

và

measurement fluctuation.

23. Khi nào đồng hồ nhảy số là bình thường?

Không phải mọi dao động đều là lỗi.

Ví dụ hệ thống có bơm biến tần và PID hoạt động liên tục.

Nếu:

• Flow thay đổi.
• Pump frequency thay đổi.
• Pressure thay đổi.
• Valve position thay đổi.

thì flow meter có thể hiển thị dao động tương ứng.

Trong trường hợp này cần tối ưu hệ thống điều khiển thay vì thay flow meter.

24. Khi nào đồng hồ nhảy số là bất thường?

Có thể nghi ngờ sự cố đo khi:

• Process ổn định.
• Pump ổn định.
• Valve ổn định.
• Pressure ổn định.

nhưng:

Flow meter vẫn nhảy rất mạnh.

Đặc biệt nếu đồng thời có:

• 4–20mA dao động.
• Alarm.
• Zero không ổn định.
• Giá trị về 0 bất thường.

thì cần kiểm tra sâu hệ thống đo.

25. Kết luận

Hiện tượng đồng hồ lưu lượng điện từ nhảy số liên tục có thể xuất phát từ rất nhiều nguyên nhân khác nhau, từ điều kiện dòng chảy, bơm, van, bọt khí, đường ống cho đến sensor, cáp tín hiệu, grounding, biến tần, transmitter, PLC và SCADA.

Vì vậy, phương pháp xử lý hiệu quả không phải là thay thiết bị ngay mà cần khoanh vùng sự cố theo từng lớp.

Trình tự nên ưu tiên:

Process → Đường ống → Sensor → Cable → Grounding → Transmitter → 4–20mA → PLC → SCADA

Nếu thực hiện đúng trình tự này, kỹ sư có thể giảm đáng kể thời gian troubleshooting và hạn chế việc thay thế thiết bị khi chưa xác định được nguyên nhân thực sự.

THÔNG TIN LIÊN HỆ

CÔNG TY TNHH VLT
Địa chỉ: 58 đường TA10, Phường Thới An, Tp. Hồ Chí Minh, Việt Nam
Hotline: 0976.677.684
Email: thuha@vltco.vn hoặc thuhagl2901@gmail.com
