Đồng hồ lưu lượng điện từ dạng cắm (Insertion Electromagnetic Flowmeter)

Đồng hồ lưu lượng điện từ dạng cắm là gì?

Đồng hồ lưu lượng điện từ dạng cắm (Insertion Electromagnetic Flowmeter) là thiết bị dùng để đo lưu lượng thể tích của chất lỏng có tính dẫn điện bằng nguyên lý cảm ứng điện từ. Khác với đồng hồ lưu lượng điện từ dạng inline, thiết bị insertion được thiết kế để lắp trực tiếp vào thành đường ống thông qua một vị trí khoan và kết nối chuyên dụng.

Đây là giải pháp đặc biệt phù hợp với các hệ thống có đường ống lớn, nơi việc lắp đặt một đồng hồ lưu lượng điện từ dạng inline có đường kính tương đương có thể làm tăng đáng kể chi phí đầu tư.

Trong các hệ thống cấp nước, xử lý nước thải, nhà máy sản xuất, hệ thống tuần hoàn nước và khu công nghiệp, đồng hồ lưu lượng điện từ dạng cắm thường được sử dụng để giám sát:

• Lưu lượng nước cấp
• Lưu lượng nước sạch
• Lưu lượng nước thải
• Lưu lượng nước tuần hoàn
• Lưu lượng nước trong hệ thống xử lý nước
• Một số loại dung dịch dẫn điện
• Nước có chứa chất rắn lơ lửng ở mức phù hợp

Tên gọi tiếng Anh phổ biến của thiết bị là:

Insertion Electromagnetic Flowmeter

Ngoài ra, trên thị trường còn có các tên gọi như:

• Insertion Magnetic Flowmeter
• Insertion Mag Meter
• Electromagnetic Insertion Flow Meter
• Insertion Flowmeter
• Magnetic Flow Meter

Vì sao nên sử dụng đồng hồ lưu lượng điện từ dạng cắm?

Đối với đường ống có kích thước lớn, lựa chọn đồng hồ lưu lượng dạng cắm có thể mang lại hiệu quả kinh tế và kỹ thuật tốt hơn so với việc sử dụng một đồng hồ inline có cùng đường kính danh nghĩa.

Ví dụ, với hệ thống đường ống DN300, DN400, DN500 hoặc lớn hơn, nếu sử dụng đồng hồ inline thì chi phí thiết bị, mặt bích, phụ kiện và nhân công lắp đặt có thể tăng đáng kể.

Trong khi đó, đồng hồ lưu lượng điện từ dạng cắm cho đường ống lớn chỉ cần một vị trí lắp đặt phù hợp trên thân ống.

Các ưu điểm đáng chú ý gồm:

• Phù hợp với đường ống lớn
• Kết cấu tương đối gọn
• Chi phí đầu tư có thể thấp hơn so với inline cùng kích thước
• Không sử dụng bộ phận cơ khí quay trong dòng chảy
• Không tạo tổn thất áp suất đáng kể do cơ cấu đo
• Có thể cung cấp tín hiệu 4–20mA
• Một số model hỗ trợ RS485 Modbus RTU
• Có thể tích hợp với PLC, SCADA và hệ thống điều khiển
• Phù hợp cho nhiều hệ thống cấp nước và xử lý nước thải

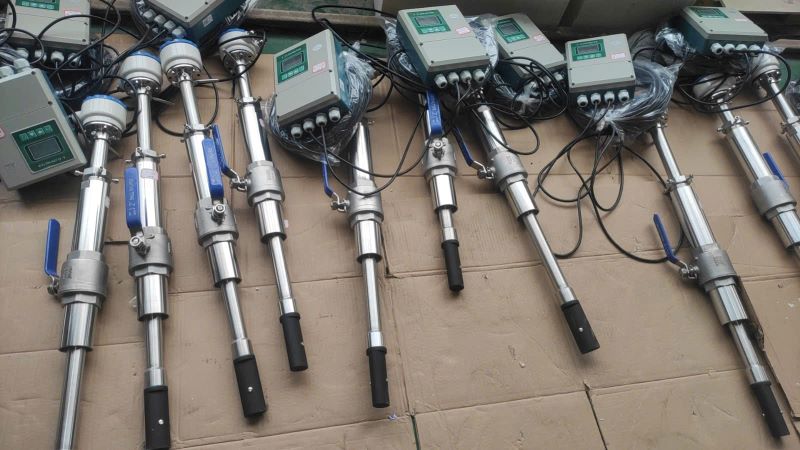

Cấu tạo của đồng hồ lưu lượng điện từ dạng cắm

Mặc dù thiết kế có thể khác nhau tùy nhà sản xuất, một Insertion Electromagnetic Flowmeter thường gồm các bộ phận chính sau.

Cảm biến điện từ

Đây là phần tiếp xúc trực tiếp hoặc nằm trong vùng dòng chảy để tạo ra tín hiệu điện áp cảm ứng.

Cảm biến thường bao gồm:

• Điện cực đo
• Cuộn dây tạo từ trường
• Thân cảm biến
• Lớp bảo vệ
• Bộ phận kết nối

Điện cực đo

Điện cực là bộ phận thu nhận điện áp cảm ứng phát sinh khi chất lỏng dẫn điện chuyển động trong từ trường.

Vật liệu điện cực cần được lựa chọn phù hợp với môi chất.

Một số vật liệu thường gặp:

Vật liệu	Ứng dụng tham khảo
316L	Nước, nước thải thông thường
Hastelloy	Môi trường có tính ăn mòn cao
Titanium	Một số môi trường hóa chất và nước biển
Tantalum	Môi trường ăn mòn mạnh
Platinum	Một số ứng dụng yêu cầu khả năng chống ăn mòn cao

Việc lựa chọn vật liệu điện cực phải dựa trên thành phần hóa học, nhiệt độ, nồng độ và tính chất của môi chất.

Cuộn dây tạo từ trường

Cuộn dây tạo ra từ trường cần thiết để thực hiện phép đo theo nguyên lý cảm ứng điện từ.

Bộ chuyển đổi tín hiệu

Bộ chuyển đổi nhận tín hiệu điện áp rất nhỏ từ cảm biến và xử lý thành giá trị lưu lượng.

Tùy model, bộ chuyển đổi có thể hiển thị:

• Lưu lượng tức thời
• Tổng lưu lượng
• Đơn vị đo
• Chiều dòng chảy
• Trạng thái cảnh báo
• Các thông số cài đặt

Bộ hiển thị

Một số thiết bị có màn hình LCD để kỹ thuật viên theo dõi trực tiếp giá trị đo tại hiện trường.

Một số hệ thống có thể sử dụng bộ hiển thị từ xa.

Nguyên lý hoạt động của Insertion Electromagnetic Flowmeter

Đồng hồ lưu lượng điện từ dạng cắm hoạt động dựa trên định luật cảm ứng điện từ Faraday.

Khi một chất lỏng có khả năng dẫn điện chuyển động qua từ trường do cảm biến tạo ra, một điện áp cảm ứng sẽ xuất hiện trên các điện cực.

Điện áp này tỷ lệ với vận tốc chuyển động của chất lỏng.

Về nguyên lý có thể biểu diễn đơn giản:

E = B × D × V

Trong đó:

• E: điện áp cảm ứng
• B: cường độ từ trường
• D: khoảng cách hiệu dụng giữa các điện cực
• V: vận tốc dòng chảy

Sau khi xác định được vận tốc dòng chảy, bộ xử lý sẽ kết hợp với tiết diện đường ống để tính toán lưu lượng.

Công thức cơ bản:

Q = V × A

Trong đó:

• Q: lưu lượng thể tích
• V: vận tốc trung bình của dòng chảy
• A: diện tích tiết diện đường ống

Vì vậy, khi lựa chọn đồng hồ lưu lượng điện từ dạng cắm, đường kính thực tế của đường ống và vị trí lắp đặt là hai yếu tố rất quan trọng.

Đồng hồ lưu lượng điện từ dạng cắm đo được những loại chất lỏng nào?

Không giống như một số loại flowmeter sử dụng cánh turbine hoặc bộ phận cơ khí, đồng hồ điện từ không cần vật thể chuyển động cơ học để xác định lưu lượng.

Điều kiện quan trọng là môi chất phải có độ dẫn điện phù hợp với yêu cầu của thiết bị.

Đo nước sạch

Đồng hồ điện từ có thể được sử dụng để đo:

• Nước cấp
• Nước sinh hoạt
• Nước sản xuất
• Nước tuần hoàn
• Nước làm mát

Đo nước thải

Đây là một trong những ứng dụng quan trọng của Insertion Electromagnetic Flowmeter.

Thiết bị có thể được sử dụng trong:

• Trạm xử lý nước thải
• Nhà máy sản xuất
• Khu công nghiệp
• Hệ thống xử lý nước thải tập trung
• Đường ống thu gom
• Hệ thống bơm nước thải

Đo nước có chất rắn lơ lửng

Đồng hồ điện từ không có cánh quay nên có thể phù hợp với một số dòng chất lỏng có chứa chất rắn lơ lửng.

Tuy nhiên, cần kiểm tra:

• Nồng độ chất rắn
• Kích thước hạt
• Tính mài mòn
• Tính dẫn điện
• Tốc độ dòng chảy
• Vật liệu điện cực

Đo hóa chất

Một số dung dịch hóa chất có khả năng dẫn điện có thể được đo bằng flowmeter điện từ.

Tuy nhiên, không nên lựa chọn thiết bị chỉ dựa vào tên hóa chất.

Cần xác định:

• Nồng độ
• Nhiệt độ
• pH
• Tính ăn mòn
• Vật liệu đường ống
• Vật liệu điện cực
• Vật liệu lớp lót

Ứng dụng của đồng hồ lưu lượng điện từ dạng cắm

Hệ thống cấp nước

Trong hệ thống cấp nước, thiết bị có thể được sử dụng để đo lưu lượng trên các tuyến ống lớn.

Ví dụ:

• Đường ống cấp nước chính
• Đường ống phân phối
• Trạm bơm
• Bể chứa
• Hệ thống cấp nước nhà máy

Hệ thống xử lý nước thải

Đây là nhóm ứng dụng rất phù hợp với sản phẩm.

Thiết bị có thể được sử dụng để đo:

• Lưu lượng nước thải đầu vào
• Lưu lượng nước thải sau xử lý
• Lưu lượng tuần hoàn
• Lưu lượng bùn loãng
• Lưu lượng nước cấp cho hệ thống xử lý

Nhà máy sản xuất

Các nhà máy có thể sử dụng flowmeter điện từ dạng cắm để giám sát lượng nước sử dụng cho:

• Sản xuất
• Làm mát
• Vệ sinh
• CIP
• Tuần hoàn
• Xử lý nước thải

Khu công nghiệp

Đường ống trong khu công nghiệp thường có kích thước lớn, do đó giải pháp insertion có thể được cân nhắc khi cần đo lưu lượng nhưng không muốn đầu tư đồng hồ inline có kích thước tương ứng.

Đồng hồ lưu lượng điện từ dạng cắm cho đường ống lớn

Đây là một trong những nhóm ứng dụng nổi bật nhất của thiết bị.

Khi đường kính đường ống tăng, chi phí của một flowmeter inline cũng thường tăng theo.

Do đó, với các tuyến ống:

• DN100
• DN150
• DN200
• DN250
• DN300
• DN400
• DN500
• DN600
• DN800
• DN1000

có thể xem xét phương án insertion nếu điều kiện lắp đặt và yêu cầu độ chính xác phù hợp.

Đồng hồ lưu lượng điện từ dạng cắm DN100

Phù hợp với một số hệ thống:

• Nước cấp
• Nước tuần hoàn
• Nước thải
• Hệ thống sản xuất

Đồng hồ lưu lượng điện từ dạng cắm DN200

Thường được quan tâm trong các hệ thống đường ống trung bình đến lớn.

Đồng hồ lưu lượng điện từ dạng cắm DN300

Có thể phù hợp với:

• Đường ống nhà máy
• Trạm xử lý nước
• Đường ống cấp nước
• Hệ thống tuần hoàn

Đồng hồ lưu lượng điện từ dạng cắm DN500

Đây là kích thước mà giải pháp insertion có thể mang lại lợi thế đáng kể về mặt chi phí so với việc sử dụng một flowmeter inline DN500, tùy yêu cầu dự án.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn đồng hồ đo lưu lượng điện từ dạng cắm, không nên chỉ quan tâm đến DN.

Các thông số quan trọng gồm:

Thông số	Nội dung cần kiểm tra
Nguyên lý	Điện từ
Kiểu lắp	Insertion
Đường kính ống	DN thực tế
Môi chất	Nước, nước thải, hóa chất…
Độ dẫn điện	Theo yêu cầu của model
Dải vận tốc	Theo model
Độ chính xác	Theo datasheet
Nhiệt độ	Theo model
Áp suất	Theo model
Vật liệu điện cực	316L, Hastelloy…
Kết nối	Ren, flange hoặc kết nối chuyên dụng
Nguồn cấp	AC/DC tùy model
Output	4–20mA
Communication	RS485 Modbus RTU tùy model
Display	LCD tùy model
Cấp bảo vệ	Theo model
Vật liệu thân	Theo model

Lưu ý: Các thông số cụ thể phải lấy theo datasheet của từng model. Không nên áp dụng một dải đo hoặc độ chính xác cố định cho tất cả các loại insertion electromagnetic flowmeter.

Đồng hồ lưu lượng điện từ dạng cắm 4–20mA

Tín hiệu 4–20mA là một lựa chọn phổ biến khi kết nối flowmeter với hệ thống điều khiển.

Ví dụ:

• 4mA tương ứng với giá trị lưu lượng thấp nhất
• 20mA tương ứng với giá trị lưu lượng cao nhất

Tín hiệu này có thể đưa về:

• PLC
• Bộ điều khiển
• Data logger
• SCADA
• Hệ thống giám sát trung tâm

Việc sử dụng tín hiệu 4–20mA giúp doanh nghiệp dễ dàng tích hợp thiết bị đo vào hệ thống tự động hóa hiện hữu.

Đồng hồ lưu lượng điện từ dạng cắm RS485 Modbus

Đối với các hệ thống tự động hóa hiện đại, giao tiếp RS485 Modbus RTU có thể giúp truyền dữ liệu giữa flowmeter và thiết bị điều khiển.

Các thông tin có thể được truyền tùy model:

• Lưu lượng tức thời
• Tổng lưu lượng
• Trạng thái thiết bị
• Cảnh báo
• Thông số cấu hình

Ưu điểm của việc sử dụng Modbus là có thể kết nối nhiều thiết bị trên cùng một mạng truyền thông RS485 theo cấu hình phù hợp.

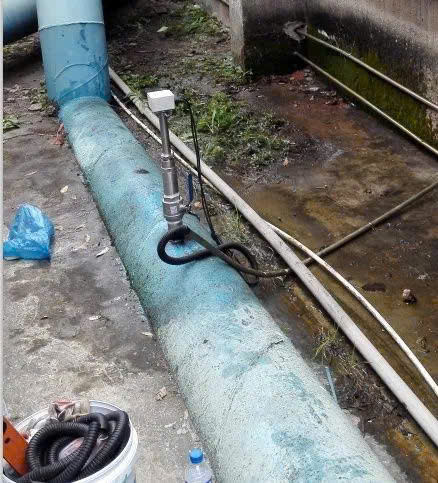

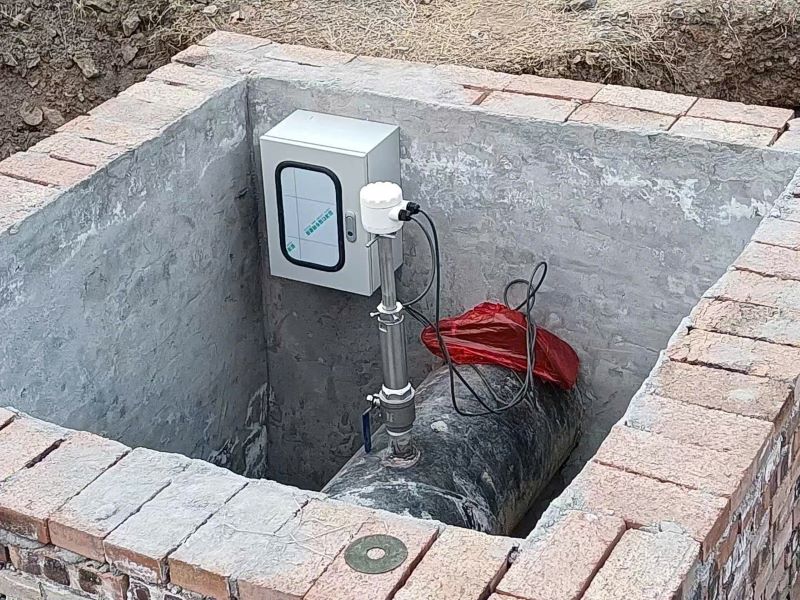

Cách lắp đặt đồng hồ lưu lượng điện từ dạng cắm

Lắp đặt là yếu tố ảnh hưởng trực tiếp đến độ ổn định của phép đo.

Xác định đường kính đường ống

Trước tiên cần xác định:

DN thực tế của đường ống

Không nên chỉ dựa vào đường kính danh nghĩa nếu chưa xác minh kích thước thực tế.

Chọn vị trí lắp đặt

Vị trí lắp đặt cần đảm bảo dòng chảy tương đối ổn định.

Cần hạn chế lắp cảm biến quá gần:

• Co
• Tê
• Van
• Bơm
• Đầu xả
• Điểm thay đổi tiết diện đột ngột

Đảm bảo đường ống đầy

Đây là yếu tố rất quan trọng đối với phép đo lưu lượng điện từ.

Nếu vị trí lắp đặt khiến đường ống không đầy, tín hiệu có thể không ổn định hoặc sai lệch.

Xác định hướng lắp cảm biến

Cần tuân thủ hướng dẫn của nhà sản xuất.

Đặc biệt phải xác định chính xác:

• Hướng dòng chảy
• Hướng điện cực
• Chiều sâu insertion
• Góc lắp
• Vị trí khoan trên đường ống

Kiểm tra chiều sâu insertion

Cảm biến cần được đưa vào dòng chảy ở vị trí phù hợp để có thể đại diện cho vận tốc dòng chảy trong tiết diện ống.

Không nên tự ý thay đổi chiều sâu nếu chưa có hướng dẫn kỹ thuật.

Sai số của đồng hồ lưu lượng điện từ dạng cắm do đâu?

Một số nguyên nhân phổ biến gồm:

Đường ống không đầy

Đây là nguyên nhân thường gặp trong các hệ thống nước thải.

Vị trí lắp đặt không phù hợp

Nếu cảm biến nằm quá gần co, van hoặc bơm, dòng chảy có thể bị nhiễu loạn.

Chất lỏng không đủ độ dẫn điện

Nếu môi chất có độ dẫn điện thấp hơn yêu cầu của thiết bị, tín hiệu đo có thể không ổn định.

Điện cực bị bám bẩn

Cặn bám trên điện cực có thể ảnh hưởng đến chất lượng tín hiệu.

Nối đất không đúng

Hệ thống nối đất kém có thể khiến tín hiệu điện từ bị nhiễu.

Cài đặt sai đường kính ống

Nếu bộ chuyển đổi được cấu hình sai thông số đường ống, kết quả tính toán lưu lượng có thể sai.

Cài đặt sai hệ số đo

Các thông số calibration hoặc configuration không phù hợp cũng có thể dẫn đến sai số.

Đồng hồ lưu lượng điện từ dạng cắm và dạng inline khác nhau như thế nào?

Tiêu chí	Dạng cắm Insertion	Dạng Inline
Phương pháp lắp	Cắm vào thành ống	Lắp thay một đoạn ống
Đường ống lớn	Rất phù hợp	Có thể phù hợp
Chi phí với DN lớn	Có thể thấp hơn	Thường cao hơn
Thi công	Cần khoan/lắp fitting	Cần tháo và lắp đoạn ống
Độ chính xác	Phụ thuộc thiết kế và vị trí lắp	Thường ổn định theo cấu hình thiết bị
Không gian lắp đặt	Tương đối linh hoạt	Cần không gian theo chiều dài thiết bị
Bảo trì	Phụ thuộc thiết kế	Tháo lắp theo kết cấu inline
Ứng dụng	Đặc biệt phù hợp đường ống lớn	Phổ biến cho nhiều kích thước

Không thể kết luận insertion luôn tốt hơn inline.

Lựa chọn phải dựa trên:

• Đường kính ống
• Độ chính xác yêu cầu
• Lưu lượng
• Môi chất
• Áp suất
• Nhiệt độ
• Điều kiện thi công
• Chi phí đầu tư

Cách chọn đồng hồ lưu lượng điện từ dạng cắm

Để lựa chọn đúng thiết bị, kỹ sư nên chuẩn bị tối thiểu các thông tin sau.

Đường kính đường ống

Ví dụ:

DN200

DN300

DN500

Môi chất

Ví dụ:

• Nước sạch
• Nước thải
• Nước tuần hoàn
• Bùn
• Dung dịch hóa chất

Lưu lượng nhỏ nhất

Qmin là thông số quan trọng để xác định khả năng đo ở điều kiện thấp tải.

Lưu lượng lớn nhất

Qmax giúp lựa chọn dải đo phù hợp.

Vận tốc dòng chảy

Không nên chỉ lựa chọn theo DN. Cần xác định vận tốc thực tế trong đường ống.

Áp suất làm việc

Đặc biệt quan trọng nếu thiết bị được lắp trên đường ống áp lực.

Nhiệt độ

Cần kiểm tra nhiệt độ tối đa và tối thiểu của môi chất.

Độ dẫn điện

Đây là điều kiện quan trọng đối với flowmeter điện từ.

Vật liệu điện cực

Cần lựa chọn dựa trên tính chất hóa học của môi chất.

Giá đồng hồ lưu lượng điện từ dạng cắm phụ thuộc vào những yếu tố nào?

Không nên xác định giá chỉ dựa trên DN.

Giá thiết bị có thể phụ thuộc vào:

• Model
• Đường kính đường ống
• Vật liệu điện cực
• Vật liệu thân
• Cấp bảo vệ
• Độ chính xác
• Màn hình hiển thị
• Nguồn cấp
• Output 4–20mA
• RS485 Modbus
• Áp suất làm việc
• Nhiệt độ
• Phụ kiện lắp đặt
• Yêu cầu hiệu chuẩn
• Xuất xứ

Vì vậy khi yêu cầu báo giá đồng hồ lưu lượng điện từ dạng cắm, nên cung cấp đầy đủ thông tin kỹ thuật để nhà cung cấp lựa chọn đúng model.

Bảo trì đồng hồ lưu lượng điện từ dạng cắm

Một chương trình bảo trì phù hợp nên bao gồm:

Kiểm tra bên ngoài

Kiểm tra:

• Thân thiết bị
• Cáp tín hiệu
• Đầu nối
• Hộp đấu dây
• Màn hình
• Dấu hiệu ăn mòn

Kiểm tra điện cực

Đối với môi trường nước thải hoặc chất lỏng nhiều cặn, cần kiểm tra khả năng bám bẩn của điện cực.

Kiểm tra nối đất

Đảm bảo hệ thống nối đất đúng theo hướng dẫn của nhà sản xuất.

Kiểm tra tín hiệu 4–20mA

So sánh tín hiệu đầu ra với giá trị lưu lượng hiển thị.

Kiểm tra Modbus

Nếu thiết bị sử dụng RS485, cần kiểm tra:

• Địa chỉ slave
• Baud rate
• Parity
• Wiring A/B
• Giao thức
• Register

Các lỗi thường gặp

Đồng hồ không hiển thị lưu lượng

Nguyên nhân có thể:

• Không có nguồn
• Đứt cáp
• Lỗi bộ chuyển đổi
• Cấu hình sai
• Cảm biến gặp sự cố

Lưu lượng hiển thị bằng 0

Có thể do:

• Không có dòng chảy
• Đường ống không đầy
• Môi chất không phù hợp
• Điện cực không nhận tín hiệu
• Cấu hình sai

Giá trị lưu lượng nhảy liên tục

Các nguyên nhân thường gặp:

• Dòng chảy không ổn định
• Có bọt khí
• Đường ống không đầy
• Nhiễu điện
• Nối đất không tốt
• Điện cực bẩn
• Vị trí lắp đặt không phù hợp

Giá trị đo thấp hơn thực tế

Cần kiểm tra:

• Chiều sâu insertion
• Đường kính ống cài đặt
• Vị trí cảm biến
• Dải đo
• Điện cực
• Độ dẫn điện
• Điều kiện dòng chảy

Tín hiệu 4–20mA không chính xác

Cần kiểm tra:

• Cấu hình range
• Wiring
• Nguồn loop
• Thiết bị nhận tín hiệu
• Calibration

Có nên dùng đồng hồ lưu lượng điện từ dạng cắm cho nước thải?

Có thể, và đây là một ứng dụng đáng cân nhắc.

Tuy nhiên cần đánh giá đồng thời:

• Độ dẫn điện của nước thải
• Hàm lượng chất rắn
• Có bọt khí hay không
• Đường kính đường ống
• Lưu lượng
• Áp suất
• Nhiệt độ
• Vật liệu điện cực
• Vị trí lắp đặt

Đặc biệt đối với nước thải, vị trí lắp đặt và tình trạng đường ống có ảnh hưởng rất lớn đến độ ổn định của phép đo.

Có nên sử dụng insertion flowmeter cho đường ống DN500?

Đây là một trong những trường hợp mà phương án insertion có thể mang lại lợi ích.

Với đường ống DN500, cần xem xét:

• Lưu lượng min/max
• Vận tốc dòng chảy
• Áp suất
• Vị trí lắp
• Khả năng khoan/lắp fitting
• Yêu cầu độ chính xác
• Khả năng bảo trì
• Điều kiện dừng hệ thống khi lắp đặt

Nếu yêu cầu đo rất cao về độ chính xác hoặc hệ thống có yêu cầu kiểm định nghiêm ngặt, cần đánh giá insertion và inline trên cùng một bộ tiêu chí kỹ thuật trước khi quyết định.

Những sai lầm khi mua đồng hồ lưu lượng điện từ dạng cắm

Chỉ cung cấp DN

Ví dụ chỉ nói:

“Cần đồng hồ DN300.”

Thông tin này chưa đủ.

Không cung cấp lưu lượng

Cần biết ít nhất:

• Qmin
• Qnormal
• Qmax

Không xác định môi chất

Nước sạch và nước thải có thể có điều kiện đo rất khác nhau.

Không kiểm tra áp suất

Đặc biệt nguy hiểm đối với đường ống áp lực.

Không kiểm tra vị trí lắp

Một thiết bị tốt nhưng lắp sai vị trí vẫn có thể cho kết quả không ổn định.

Chọn vật liệu điện cực theo giá

Với môi trường ăn mòn, việc lựa chọn điện cực không phù hợp có thể làm giảm tuổi thọ thiết bị.

Checklist lựa chọn Insertion Electromagnetic Flowmeter

Nội dung	Cần xác định
1	Đường kính đường ống
2	Vật liệu đường ống
3	Môi chất
4	Độ dẫn điện
5	Qmin
6	Qnormal
7	Qmax
8	Áp suất
9	Nhiệt độ
10	Vật liệu điện cực
11	Kiểu kết nối
12	Nguồn điện
13	Output 4–20mA
14	RS485 Modbus
15	Điều kiện lắp đặt
16	Yêu cầu độ chính xác

Câu hỏi thường gặp về đồng hồ lưu lượng điện từ dạng cắm

Insertion Electromagnetic Flowmeter là gì?

Đây là đồng hồ lưu lượng điện từ dạng cắm, sử dụng cảm ứng điện từ để đo lưu lượng chất lỏng dẫn điện và thường được sử dụng trên đường ống lớn.

Đồng hồ lưu lượng điện từ dạng cắm có đo được nước thải không?

Có. Đây là một ứng dụng phổ biến, nhưng cần kiểm tra độ dẫn điện, hàm lượng chất rắn, bọt khí, áp suất và điều kiện lắp đặt.

Đồng hồ điện từ dạng cắm có đo được nước sạch không?

Có, nếu độ dẫn điện của nước đáp ứng yêu cầu của model.

Đồng hồ insertion có phù hợp đường ống lớn không?

Có. Đây là một trong những ứng dụng nổi bật của công nghệ insertion.

Đồng hồ lưu lượng điện từ dạng cắm có tín hiệu 4–20mA không?

Nhiều model có hỗ trợ 4–20mA. Tuy nhiên cần kiểm tra datasheet của model cụ thể.

Insertion flowmeter có hỗ trợ Modbus RS485 không?

Một số model hỗ trợ RS485 Modbus RTU. Đây là tùy chọn cần xác nhận khi đặt hàng.

Đồng hồ lưu lượng điện từ dạng cắm có cần cắt đường ống không?

Tùy thiết kế hệ thống và loại fitting. Một số cấu hình được thiết kế để lắp thông qua điểm kết nối trên thành ống. Nếu cần khoan nóng hoặc lắp trên đường ống đang có áp lực, phải sử dụng đúng bộ phụ kiện và quy trình kỹ thuật được nhà sản xuất cho phép.

Đồng hồ lưu lượng điện từ dạng cắm có chính xác không?

Có thể đạt độ chính xác tốt nếu thiết bị được lựa chọn đúng, lắp đặt đúng vị trí, cấu hình đúng và điều kiện dòng chảy phù hợp. Độ chính xác thực tế phải căn cứ vào model và điều kiện ứng dụng.

Kết luận

Đồng hồ lưu lượng điện từ dạng cắm (Insertion Electromagnetic Flowmeter) là giải pháp đáng cân nhắc cho các hệ thống cần đo lưu lượng chất lỏng dẫn điện, đặc biệt là đường ống có đường kính lớn.

So với phương án inline, insertion có thể mang lại lợi thế về chi phí đầu tư và khả năng triển khai trên các tuyến ống lớn. Tuy nhiên, hiệu quả của thiết bị phụ thuộc rất lớn vào việc lựa chọn đúng model, xác định đúng thông số dòng chảy và lắp đặt cảm biến đúng kỹ thuật.

Đối với hệ thống cấp nước, xử lý nước thải, nhà máy, khu công nghiệp và đường ống nước lớn, trước khi lựa chọn thiết bị nên xác định đầy đủ:

Đường kính ống → Môi chất → Qmin/Qmax → Vận tốc → Áp suất → Nhiệt độ → Độ dẫn điện → Vật liệu điện cực → Tín hiệu đầu ra → Điều kiện lắp đặt.

Đây cũng là những thông tin quan trọng nhất để kỹ sư có thể lựa chọn đồng hồ lưu lượng điện từ dạng cắm phù hợp thay vì chỉ lựa chọn dựa trên kích thước đường ống.
