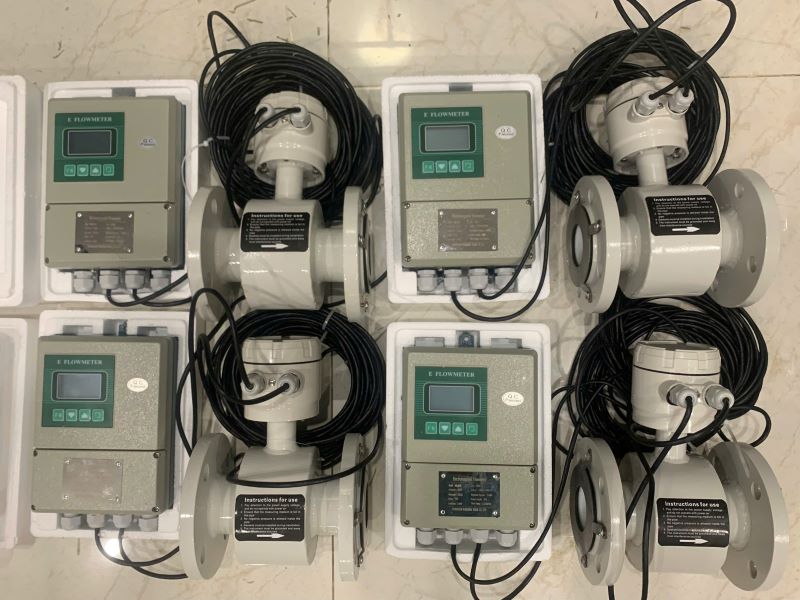

ĐỒNG HỒ ĐO LƯU LƯỢNG XÚT (BAZƠ)

Đồng hồ đo lưu lượng xút (bazơ) là gì?

Xút (NaOH) hay còn gọi là Natri Hydroxit là một trong những hóa chất kiềm mạnh được sử dụng phổ biến trong nhiều ngành công nghiệp như xử lý nước, sản xuất giấy, dệt nhuộm, thực phẩm, hóa chất và sản xuất xà phòng.

Do tính ăn mòn cao và khả năng phản ứng mạnh với nhiều vật liệu, việc đo lường lưu lượng xút đòi hỏi các thiết bị chuyên dụng có khả năng chống ăn mòn và hoạt động ổn định trong môi trường hóa chất khắc nghiệt.

Đồng hồ đo lưu lượng xút là thiết bị dùng để đo lưu lượng dòng hóa chất NaOH hoặc các dung dịch bazơ khác đang chảy trong đường ống. Thiết bị giúp kiểm soát chính xác lượng hóa chất sử dụng, đảm bảo an toàn vận hành và tối ưu chi phí sản xuất.

XÚT (NaOH) LÀ GÌ?

Xút là hợp chất hóa học có công thức:

NaOH

Đây là một bazơ mạnh có khả năng:

Hòa tan trong nước rất tốt
Tạo môi trường kiềm mạnh
Ăn mòn nhiều kim loại
Phản ứng với axit tạo thành muối và nước

Xút thường được sử dụng dưới các dạng:

Xút lỏng 20%
Xút lỏng 32%
Xút lỏng 45%
Xút lỏng 50%
Xút hạt
Xút vảy

Trong hệ thống công nghiệp, dạng được sử dụng phổ biến nhất là xút lỏng 32% và 50%.

TẠI SAO CẦN ĐO LƯU LƯỢNG XÚT?

Kiểm soát lượng hóa chất châm vào hệ thống

Trong xử lý nước và nước thải, xút được sử dụng để:

Tăng pH
Trung hòa axit
Điều chỉnh môi trường phản ứng

Nếu châm quá nhiều hoặc quá ít sẽ ảnh hưởng đến hiệu quả xử lý.

Tiết kiệm chi phí hóa chất

NaOH là hóa chất có giá trị tương đối cao.

Việc đo lường chính xác giúp:

Giảm hao phí
Tối ưu lượng sử dụng
Kiểm soát chi phí vận hành

Tự động hóa quá trình sản xuất

Đồng hồ lưu lượng có thể kết nối:

PLC
SCADA
Hệ thống định lượng hóa chất

Giúp điều khiển quá trình châm xút hoàn toàn tự động.

Đảm bảo an toàn vận hành

Xút có khả năng gây:

Bỏng da
Ăn mòn thiết bị
Hư hỏng đường ống

Việc kiểm soát lưu lượng chính xác giúp giảm thiểu các rủi ro liên quan đến hóa chất.

NHỮNG THÁCH THỨC KHI ĐO LƯU LƯỢNG XÚT

Tính ăn mòn cao

NaOH có thể làm hư hỏng:

Kim loại thông thường
Gioăng cao su không phù hợp
Điện cực chất lượng thấp

Do đó việc lựa chọn vật liệu đồng hồ rất quan trọng.

Nhiệt độ hóa chất thay đổi

Trong một số ứng dụng công nghiệp, xút có thể được gia nhiệt.

Nhiệt độ cao làm tăng khả năng ăn mòn và ảnh hưởng đến tuổi thọ thiết bị.

Nồng độ hóa chất khác nhau

Các hệ thống có thể sử dụng:

NaOH 10%
NaOH 20%
NaOH 32%
NaOH 50%

Mỗi nồng độ sẽ có yêu cầu vật liệu khác nhau.

LOẠI ĐỒNG HỒ NÀO PHÙ HỢP ĐỂ ĐO XÚT?

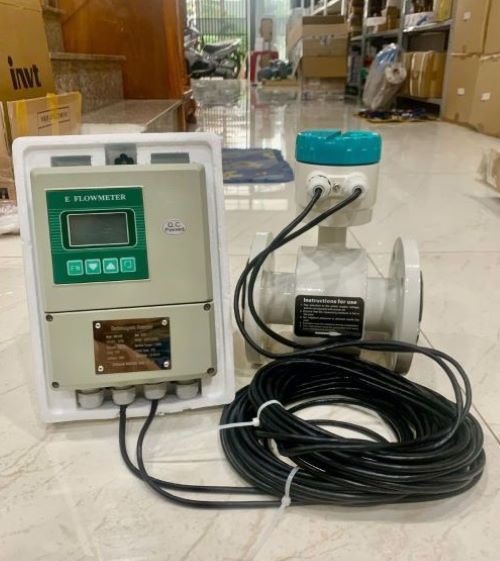

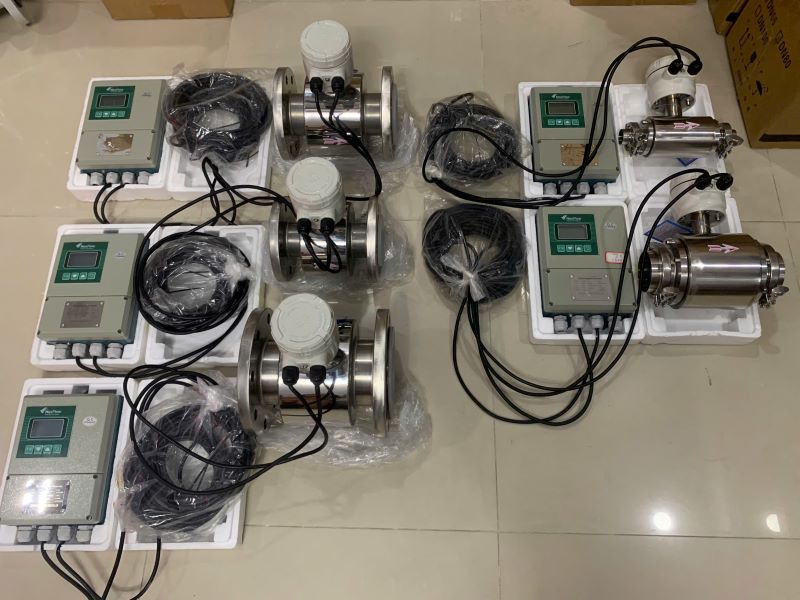

Đồng hồ lưu lượng điện từ

Đây là giải pháp được sử dụng nhiều nhất hiện nay cho hóa chất NaOH.

Nguyên lý hoạt động

Thiết bị hoạt động dựa trên định luật cảm ứng điện từ Faraday.

Khi dung dịch xút dẫn điện đi qua từ trường, đồng hồ sẽ tạo ra tín hiệu điện áp tỷ lệ với lưu lượng dòng chảy.

Ưu điểm

Không có bộ phận chuyển động
Độ chính xác cao
Chống ăn mòn tốt
Không gây tổn thất áp suất
Phù hợp với hóa chất dẫn điện

Độ chính xác

Thông thường:

±0.3% đến ±0.5%

Ứng dụng

Hệ thống châm NaOH
Hệ thống xử lý nước
Nhà máy giấy
Nhà máy dệt nhuộm
Nhà máy hóa chất

Đồng hồ lưu lượng Coriolis

Đối với các hệ thống yêu cầu độ chính xác rất cao.

Ưu điểm:

Đo trực tiếp lưu lượng khối lượng
Đo được tỷ trọng
Sai số thấp

Nhược điểm:

Chi phí đầu tư cao

VẬT LIỆU PHÙ HỢP KHI ĐO XÚT

Đây là yếu tố quan trọng nhất khi lựa chọn đồng hồ đo lưu lượng hóa chất.

Điện cực

Hastelloy C

Ưu điểm:

Chống ăn mòn hóa chất mạnh
Độ bền cao

Đây là vật liệu được sử dụng phổ biến nhất cho NaOH.

Titanium

Phù hợp với:

Hóa chất có tính ăn mòn đặc biệt
Môi trường chứa muối

LỚP LÓT

PTFE (Teflon)

Đây là lựa chọn tối ưu cho xút.

Ưu điểm:

Khả năng kháng hóa chất cực cao
Chịu nhiệt tốt
Tuổi thọ dài

PFA

Thường sử dụng trong các ứng dụng hóa chất có yêu cầu cao về nhiệt độ và độ tinh khiết.

CÁCH CHỌN ĐỒNG HỒ ĐO LƯU LƯỢNG XÚT

Khi lựa chọn thiết bị cần cung cấp các thông tin:

Nồng độ xút

Ví dụ:

Nhiệt độ làm việc

Ví dụ:

25°C
40°C
60°C

Lưu lượng cần đo

Ví dụ:

1 m³/h
10 m³/h
50 m³/h

Kích thước đường ống

Ví dụ:

DN25
DN50
DN80
DN100

Áp suất vận hành

Giúp lựa chọn cấp áp phù hợp.

ỨNG DỤNG CỦA ĐỒNG HỒ ĐO LƯU LƯỢNG XÚT

Thiết bị được sử dụng rộng rãi trong:

Nhà máy xử lý nước cấp
Nhà máy xử lý nước thải
Nhà máy giấy
Nhà máy dệt nhuộm
Nhà máy sản xuất hóa chất
Nhà máy sản xuất xà phòng
Nhà máy thực phẩm
Nhà máy sản xuất đồ uống
Hệ thống CIP

HƯỚNG DẪN LẮP ĐẶT ĐỒNG HỒ ĐO LƯU LƯỢNG XÚT (NaOH)

Việc lắp đặt đúng kỹ thuật không chỉ đảm bảo độ chính xác đo lường mà còn giúp kéo dài tuổi thọ thiết bị trong môi trường hóa chất ăn mòn.

Đảm bảo đường ống luôn đầy hóa chất

Đồng hồ lưu lượng điện từ chỉ hoạt động chính xác khi đường ống luôn đầy dung dịch.

Không nên lắp tại:

Điểm cao nhất của đường ống
Cuối đường ống xả tự do
Vị trí dễ tích tụ khí

Nên lắp tại:

Đoạn ống nằm ngang luôn đầy lưu chất
Vị trí thấp của hệ thống

Khoảng cách ống thẳng tiêu chuẩn

Để giảm nhiễu dòng chảy:

Đầu vào: tối thiểu 5D – 10D
Đầu ra: tối thiểu 3D – 5D

Ví dụ:

Đồng hồ DN50

Đầu vào ≥ 500 mm
Đầu ra ≥ 250 mm

Lắp tiếp địa đúng kỹ thuật

Tiếp địa là yêu cầu bắt buộc đối với đồng hồ điện từ.

Mục đích:

Chống nhiễu điện
Tăng độ ổn định tín hiệu
Đảm bảo độ chính xác

Đối với đường ống nhựa cần sử dụng vòng tiếp địa chuyên dụng.

Tránh rung động mạnh

Không nên lắp sát:

Máy bơm định lượng
Máy khuấy
Động cơ công suất lớn

Vì rung động kéo dài có thể ảnh hưởng đến cảm biến và mạch điện tử.

CÁCH CHỌN VẬT LIỆU ĐIỆN CỰC VÀ LỚP LÓT THEO NỒNG ĐỘ NaOH

Đây là yếu tố quan trọng nhất quyết định tuổi thọ đồng hồ.

NaOH dưới 20%

Khuyến nghị:

Điện cực:

Inox 316L

Lớp lót:

PTFE

NaOH 20% – 40%

Khuyến nghị:

Điện cực:

Hastelloy C

Lớp lót:

PTFE hoặc PFA

NaOH 50%

Khuyến nghị:

Điện cực:

Hastelloy C
Titanium

Lớp lót:

PTFE
PFA

Đây là nồng độ được sử dụng phổ biến trong xử lý nước và công nghiệp giấy.

CÁCH TÍNH CHỌN KÍCH THƯỚC DN

Nguyên tắc lựa chọn

Tốc độ dòng chảy lý tưởng:

1 – 3 m/s

Giúp:

Độ chính xác cao
Hạn chế đóng cặn
Giảm tổn thất áp suất

Bảng tham khảo lựa chọn DN

Kích thước	Lưu lượng phù hợp
DN15	0.3 – 3 m³/h
DN20	0.5 – 5 m³/h
DN25	1 – 8 m³/h
DN32	2 – 12 m³/h
DN40	3 – 20 m³/h
DN50	5 – 35 m³/h
DN65	10 – 55 m³/h
DN80	15 – 90 m³/h
DN100	25 – 140 m³/h

Ví dụ lựa chọn

Lưu lượng thực tế:

20 m³/h

Đường ống:

DN50

Giải pháp:

Sử dụng đồng hồ điện từ DN50 là phù hợp.

BẢNG SO SÁNH ĐIỆN TỪ – CORIOLIS – SIÊU ÂM

Tiêu chí	Điện từ	Coriolis	Siêu âm
Độ chính xác	±0.3%	±0.1%	±1%
Đo NaOH	Rất tốt	Xuất sắc	Tốt
Đo lưu lượng khối lượng	Không	Có	Không
Đo tỷ trọng	Không	Có	Không
Giá thành	Trung bình	Cao	Trung bình
Bảo trì	Thấp	Thấp	Thấp
Chống ăn mòn	Cao	Cao	Cao
Phổ biến	Rất cao	Trung bình	Trung bình

BẢO TRÌ VÀ BẢO DƯỠNG ĐỒNG HỒ ĐO LƯU LƯỢNG XÚT

Kiểm tra điện cực định kỳ

Chu kỳ:

3 – 6 tháng/lần

Kiểm tra:

Bám cặn
Ăn mòn
Tình trạng bề mặt điện cực

Kiểm tra lớp lót

Cần theo dõi:

Bong tróc
Nứt gãy
Phồng rộp

Đặc biệt với các hệ thống nhiệt độ cao.

Kiểm tra tín hiệu đầu ra

Đảm bảo:

4-20mA ổn định
RS485 hoạt động bình thường
Không có hiện tượng mất tín hiệu

Hiệu chuẩn định kỳ

Khuyến nghị:

12 tháng/lần

Đối với các hệ thống định lượng hóa chất chính xác:

6 tháng/lần

CÁC LỖI THƯỜNG GẶP KHI ĐO XÚT VÀ CÁCH KHẮC PHỤC

Đồng hồ hiển thị lưu lượng bằng 0

Nguyên nhân:

Không đầy ống
Đứt dây tín hiệu
Mất nguồn

Giải pháp:

Kiểm tra bơm
Kiểm tra nguồn cấp
Kiểm tra dây tín hiệu

Giá trị lưu lượng dao động

Nguyên nhân:

Tiếp địa kém
Có bọt khí
Nhiễu điện

Giải pháp:

Kiểm tra tiếp địa
Loại bỏ khí trong đường ống

Ăn mòn điện cực

Nguyên nhân:

Chọn sai vật liệu

Giải pháp:

Thay điện cực Hastelloy C hoặc Titanium

Hiển thị sai lưu lượng

Nguyên nhân:

Chọn sai DN
Hiệu chuẩn sai

Giải pháp:

Kiểm tra lại thông số cài đặt
Hiệu chuẩn lại thiết bị

25 CÂU HỎI THƯỜNG GẶP (FAQ)

1. Đồng hồ điện từ có đo được NaOH không?

Có, đây là giải pháp phổ biến nhất hiện nay.

2. Xút 50% có đo được không?

Có.

3. Nên dùng điện cực nào cho NaOH?

Hastelloy C hoặc Titanium.

4. Lớp lót nào phù hợp nhất?

PTFE hoặc PFA.

5. Có cần tiếp địa không?

Có.

6. Có đo được NaOH nóng không?

Có, nếu chọn đúng vật liệu.

7. Đồng hồ điện từ có bị ăn mòn không?

Không nếu lựa chọn vật liệu phù hợp.

8. Có thể kết nối PLC không?

Có.

9. Có xuất tín hiệu 4-20mA không?

Có.

10. Có hỗ trợ Modbus RS485 không?

Có.

11. Có dùng ngoài trời được không?

Có.

12. Có chống nước không?

Có, IP65 đến IP68.

13. Bao lâu cần hiệu chuẩn?

Khoảng 12 tháng.

14. Có cần vệ sinh thường xuyên không?

Có, nên kiểm tra định kỳ.

15. Có dùng cho KOH được không?

Có.

16. Có dùng cho nước Javen không?

Có, nhưng cần chọn vật liệu phù hợp.

17. Có dùng cho axit được không?

Có.

18. Tuổi thọ đồng hồ bao lâu?

Thông thường từ 5 – 10 năm.

19. Có thể lắp trên đường ống nhựa không?

Có.

20. Có thể lắp trên đường ống inox không?

Có.

21. Có đo được lưu lượng tổng không?

Có.

22. Có lưu dữ liệu không?

Tùy model.

23. Đồng hồ Coriolis có tốt hơn điện từ không?

Độ chính xác cao hơn nhưng giá thành cao hơn nhiều.

24. Có cần bảo trì định kỳ không?

Có.

25. Mua đồng hồ đo lưu lượng xút ở đâu uy tín?

Nên lựa chọn đơn vị có kinh nghiệm về thiết bị đo hóa chất, hỗ trợ kỹ thuật đầy đủ và cung cấp hàng chính hãng như Công ty TNHH VLT.

KINH NGHIỆM THỰC TẾ KHI CHỌN ĐỒNG HỒ ĐO XÚT

Nhiều khách hàng chỉ quan tâm đến giá mà bỏ qua vật liệu tiếp xúc hóa chất. Điều này dẫn đến tình trạng:

Ăn mòn điện cực sau vài tháng
Bong lớp lót
Sai số tăng nhanh
Chi phí thay thế cao

Kinh nghiệm thực tế cho thấy, đối với NaOH từ 20% trở lên, nên ưu tiên:

Điện cực Hastelloy C
Lớp lót PTFE
Chuẩn bảo vệ IP67 hoặc IP68
Tín hiệu 4-20mA và RS485

Mặc dù chi phí đầu tư ban đầu cao hơn nhưng tuổi thọ và độ ổn định vượt trội, giúp tiết kiệm đáng kể chi phí vận hành trong dài hạn.

KẾT LUẬN

Đồng hồ đo lưu lượng xút (bazơ) là thiết bị quan trọng trong các hệ thống xử lý nước, sản xuất giấy, dệt nhuộm và hóa chất. Việc lựa chọn đúng công nghệ đo, vật liệu điện cực, lớp lót và kích thước DN sẽ giúp đảm bảo độ chính xác, an toàn vận hành và kéo dài tuổi thọ thiết bị. Trong đa số ứng dụng NaOH hiện nay, đồng hồ lưu lượng điện từ với điện cực Hastelloy C và lớp lót PTFE vẫn là lựa chọn tối ưu về hiệu quả kỹ thuật và chi phí đầu tư.
