Vì sao đo sai lưu lượng nước thô có thể khiến doanh nghiệp mất hàng trăm triệu đồng mỗi năm?

Nhiều nhà máy hiện nay đầu tư hệ thống xử lý nước hiện đại, trang bị bơm công suất lớn, bể lắng, bể lọc và hệ thống giám sát tự động. Tuy nhiên, một vấn đề thường bị xem nhẹ chính là việc đo lường chính xác lưu lượng nước thô đầu vào.

Thực tế cho thấy, chỉ cần sai số từ 3–5% lưu lượng nước đầu vào cũng có thể dẫn đến:

Sai lệch định lượng hóa chất xử lý.
Tăng chi phí điện năng vận hành bơm.
Khó kiểm soát hiệu suất hệ thống lọc.
Không đánh giá được tỷ lệ thất thoát nước.
Gây sai lệch dữ liệu sản xuất.

Đối với nhà máy nước công suất hàng nghìn mét khối mỗi ngày, sai số này có thể tương đương hàng chục đến hàng trăm triệu đồng mỗi năm.

Chính vì vậy, việc lựa chọn đúng đồng hồ đo lưu lượng nước thô không chỉ đơn thuần là mua một thiết bị đo lường mà còn là giải pháp quản trị vận hành hiệu quả cho toàn bộ hệ thống.

NƯỚC THÔ LÀ GÌ?

Nước thô là nguồn nước chưa qua xử lý hoặc mới được xử lý sơ bộ trước khi đưa vào các công đoạn tiếp theo.

Nguồn nước thô phổ biến hiện nay bao gồm:

Nước sông.
Nước hồ chứa.
Nước kênh rạch.
Nước giếng khoan.
Nước ngầm.
Nước biển phục vụ khử mặn.
Nước tái sử dụng.

Khác với nước sạch, nước thô thường chứa:

Cát.
Bùn.
Chất hữu cơ.
Rong rêu.
Vi sinh vật.
Kim loại hòa tan.

Đây chính là yếu tố khiến việc lựa chọn đồng hồ lưu lượng cho nước thô trở nên phức tạp hơn nhiều so với các môi chất thông thường.

ĐẶC ĐIỂM CỦA NƯỚC THÔ KHIẾN NHIỀU ĐỒNG HỒ NHANH HỎNG

Một trong những sai lầm phổ biến là sử dụng đồng hồ nước sạch hoặc đồng hồ turbine cho hệ thống nước thô.

Ban đầu thiết bị vẫn hoạt động bình thường nhưng chỉ sau vài tháng sẽ xuất hiện các hiện tượng:

Kẹt cánh quạt.
Mòn trục quay.
Sai số tăng cao.
Giảm độ nhạy.
Tắc nghẽn cảm biến.

Nguyên nhân xuất phát từ các tạp chất có trong nước thô.

Hàm lượng cặn lơ lửng cao

Nước sông và nước hồ thường chứa:

Đất sét.
Bùn mịn.
Cát nhỏ.

Các hạt này liên tục va đập vào bề mặt cảm biến.

Có rác hữu cơ

Bao gồm:

Lá cây.
Rong rêu.
Chất hữu cơ phân hủy.

Các thành phần này có thể bám lên bề mặt cảm biến gây sai số.

Lưu lượng biến động lớn

Mùa mưa và mùa khô thường có sự chênh lệch đáng kể.

Điều này yêu cầu đồng hồ phải có dải đo rộng và độ ổn định cao.

NHỮNG VỊ TRÍ CẦN ĐO LƯU LƯỢNG NƯỚC THÔ TRONG NHÀ MÁY

Không phải chỉ có một vị trí đo lưu lượng.

Một nhà máy nước hoàn chỉnh thường có từ 3–10 điểm đo khác nhau.

Đầu hút từ sông hoặc hồ

Đây là vị trí quan trọng nhất.

Mục tiêu:

Theo dõi tổng lượng nước khai thác.
Đối chiếu giấy phép khai thác tài nguyên nước.
Kiểm soát công suất trạm bơm.

Sau trạm bơm nước thô

Mục tiêu:

Kiểm tra hiệu suất bơm.
So sánh với lưu lượng đầu hút.
Phát hiện rò rỉ đường ống.

Trước bể lắng

Mục tiêu:

Tính toán lượng hóa chất keo tụ.
Tính toán PAC.
Tính toán Polymer.

Sau hệ thống xử lý

Mục tiêu:

Đánh giá hiệu quả xử lý.
Tính tỷ lệ thu hồi nước.

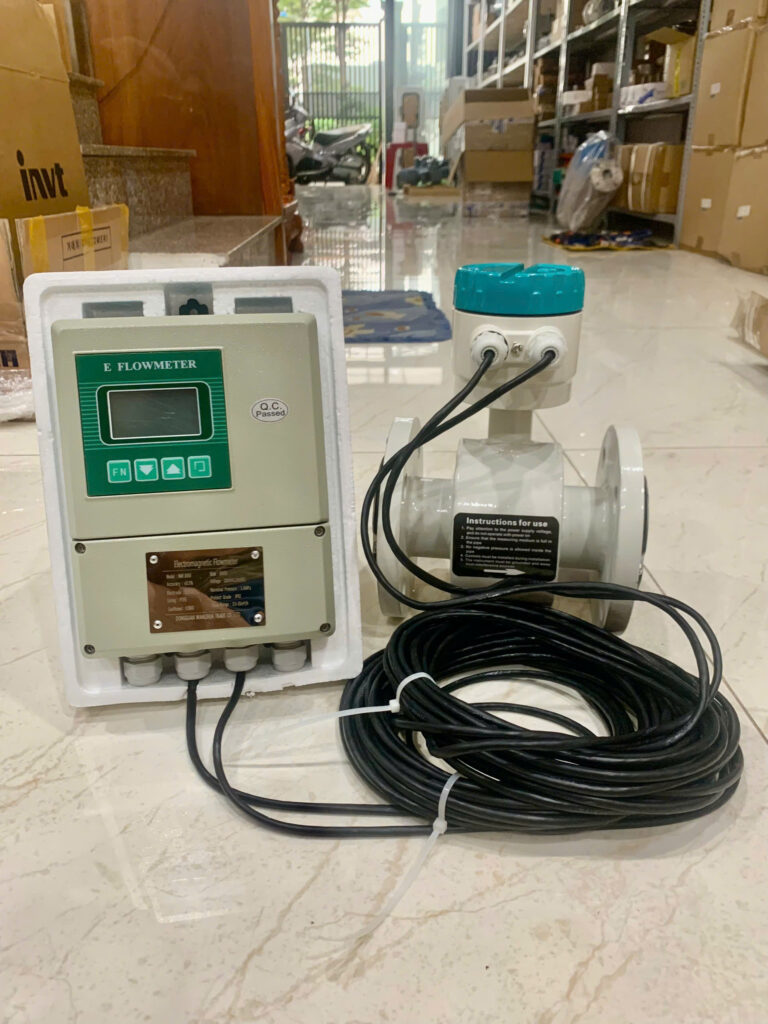

ĐỒNG HỒ ĐIỆN TỪ – LỰA CHỌN PHỔ BIẾN NHẤT CHO NƯỚC THÔ

Trong hơn 70% hệ thống nước hiện nay, đồng hồ điện từ là giải pháp được lựa chọn nhiều nhất.

Lý do rất đơn giản.

Nước thô có độ dẫn điện tự nhiên nên đáp ứng tốt nguyên lý hoạt động của đồng hồ điện từ.

Những ưu điểm nổi bật gồm:

Không có bộ phận chuyển động.
Không sợ cặn bẩn.
Không gây tổn thất áp suất.
Độ chính xác cao.
Tuổi thọ lâu dài.

Đặc biệt với đường ống lớn DN300, DN500, DN800 hoặc DN1200, đồng hồ điện từ gần như là lựa chọn tối ưu nhất xét về hiệu quả đầu tư và chi phí vận hành.

SAI LẦM KHI CHỌN ĐỒNG HỒ NƯỚC THÔ

Chọn theo giá thay vì ứng dụng

Nhiều đơn vị ưu tiên thiết bị rẻ nhất.

Kết quả:

Tuổi thọ thấp.
Sai số cao.
Tăng chi phí thay thế.

Chọn sai vật liệu lớp lót

Lớp lót là bộ phận tiếp xúc trực tiếp với nước.

Nếu nước có cát hoặc hạt mài mòn:

Không nên dùng lớp lót mềm chất lượng thấp.

Nên sử dụng:

Polyurethane.
Neoprene chất lượng cao.
Cao su cứng chống mài mòn.

Không quan tâm cấp bảo vệ IP

Đối với các trạm bơm ngoài trời:

Nên chọn:

IP67.
IP68.

Đặc biệt nếu cảm biến đặt trong hố van thường xuyên ngập nước.

SO SÁNH CÁC LOẠI ĐỒNG HỒ ĐO LƯU LƯỢNG NƯỚC THÔ PHỔ BIẾN HIỆN NAY

Một trong những câu hỏi mà kỹ sư vận hành thường đặt ra là:

“Nên chọn đồng hồ điện từ, siêu âm hay turbine cho hệ thống nước thô?”

Thực tế không có loại đồng hồ nào tốt nhất cho mọi ứng dụng. Việc lựa chọn phụ thuộc vào đặc tính nguồn nước, vị trí lắp đặt, ngân sách đầu tư và yêu cầu quản lý dữ liệu.

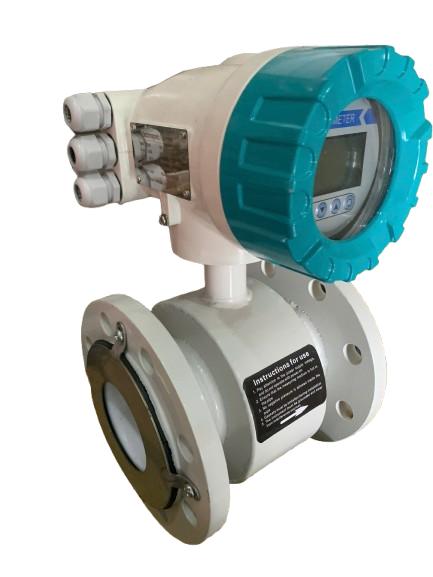

Đồng hồ lưu lượng điện từ

Đây là giải pháp được sử dụng phổ biến nhất trong ngành cấp nước.

Ưu điểm

Không có bộ phận chuyển động.
Không bị ảnh hưởng bởi cặn bùn.
Độ chính xác cao.
Đo được đường ống lớn.
Không gây tổn thất áp suất.

Nhược điểm

Cần nguồn điện.
Không đo được môi chất không dẫn điện.

Ứng dụng phù hợp

Nước sông.
Nước hồ.
Nước ngầm.
Nước thô trước xử lý.

Đồng hồ lưu lượng siêu âm

Đồng hồ siêu âm hoạt động bằng cách đo vận tốc dòng chảy thông qua tín hiệu sóng âm.

Ưu điểm

Không cần cắt đường ống.
Có thể lắp bên ngoài ống.
Phù hợp nâng cấp hệ thống cũ.

Nhược điểm

Giá thành cao.
Độ chính xác phụ thuộc chất lượng lắp đặt.

Ứng dụng phù hợp

Đường ống DN300 trở lên.
Hệ thống đang vận hành không thể dừng máy.
Các công trình cải tạo.

Đồng hồ turbine

Loại đồng hồ này sử dụng cánh quạt quay theo dòng chảy.

Ưu điểm

Chi phí đầu tư thấp.
Độ chính xác khá cao khi nước sạch.

Nhược điểm

Dễ bị mài mòn.
Không phù hợp với nước chứa cặn.

Ứng dụng phù hợp

Nước sạch.
Nước sau xử lý.

Thông thường không khuyến nghị dùng cho nước thô.

Đồng hồ siêu âm kẹp ngoài (Clamp-on)

Đây là dòng đồng hồ đang được nhiều nhà máy lựa chọn để kiểm tra lưu lượng tạm thời.

Ưu điểm

Không cần khoan cắt đường ống.
Di chuyển linh hoạt.
Lắp đặt nhanh.

Nhược điểm

Sai số lớn hơn đồng hồ cố định.
Phụ thuộc vật liệu đường ống.

HƯỚNG DẪN CHỌN KÍCH THƯỚC DN CHO HỆ THỐNG NƯỚC THÔ

Nhiều khách hàng thường cung cấp:

“Đường ống của tôi là DN300”

Tuy nhiên chỉ dựa vào DN là chưa đủ.

Điều quan trọng hơn là lưu lượng thực tế.

Vì sao không nên chọn theo kích thước đường ống?

Ví dụ:

Đường ống DN300

Lưu lượng vận hành:

50 m³/h

Nếu lắp đồng hồ DN300:

Tốc độ dòng chảy quá thấp.

Hậu quả:

Sai số tăng.
Độ nhạy giảm.

Trong trường hợp này có thể cần thu nhỏ đường kính đồng hồ.

Tốc độ dòng chảy lý tưởng

Đối với nước thô:

Tối ưu: 1 – 3 m/s
Chấp nhận: 0.5 – 5 m/s

Bảng tham khảo lựa chọn

Kích thước	Lưu lượng khuyến nghị
DN50	5 – 35 m³/h
DN65	10 – 55 m³/h
DN80	15 – 90 m³/h
DN100	25 – 140 m³/h
DN150	60 – 320 m³/h
DN200	100 – 560 m³/h
DN250	150 – 900 m³/h
DN300	250 – 1300 m³/h
DN400	450 – 2200 m³/h
DN500	700 – 3500 m³/h
DN600	1000 – 5000 m³/h

KINH NGHIỆM CHỌN VẬT LIỆU CHO NƯỚC THÔ

Nhiều người tập trung vào thương hiệu nhưng lại bỏ qua vật liệu tiếp xúc với môi chất.

Đây mới là yếu tố quyết định tuổi thọ thiết bị.

Lựa chọn điện cực

Inox 316L

Phù hợp:

Nước sông.
Nước hồ.
Nước ngầm.

Ưu điểm:

Giá thành hợp lý.
Độ bền cao.

Hastelloy C

Phù hợp:

Nước có hóa chất xử lý.
Môi trường ăn mòn nhẹ đến trung bình.

Titanium

Phù hợp:

Nước biển.
Hệ thống khử mặn.

LỰA CHỌN LỚP LÓT CHO ĐỒNG HỒ NƯỚC THÔ

Cao su cứng

Ưu điểm:

Giá thành thấp.
Chống va đập tốt.

Ứng dụng:

Nước sông.
Nước hồ.

Neoprene

Ưu điểm:

Chống mài mòn khá tốt.
Tuổi thọ cao.

Polyurethane

Ưu điểm:

Chống mài mòn rất cao.

Ứng dụng:

Nước có nhiều cát.
Nước khai khoáng.
Nước từ hồ chứa có hàm lượng bùn lớn.

NHỮNG LỖI THƯỜNG GẶP KHI LẮP ĐỒNG HỒ NƯỚC THÔ

Lắp ngay sau máy bơm

Đây là lỗi phổ biến nhất.

Dòng chảy sau bơm thường xoáy mạnh.

Kết quả:

Sai số đo lớn.
Dữ liệu không ổn định.

Khuyến nghị:

Duy trì đoạn ống thẳng tối thiểu 10D.

Lắp ở vị trí cao nhất đường ống

Tại đây thường xuất hiện túi khí.

Hậu quả:

Đồng hồ báo sai.
Dao động tín hiệu.

Không tiếp địa

Đặc biệt với đồng hồ điện từ.

Hậu quả:

Tín hiệu nhiễu.
Sai số tăng.

CHI PHÍ ĐẦU TƯ ĐỒNG HỒ NƯỚC THÔ CÓ THẬT SỰ ĐẮT?

Nhiều chủ đầu tư thường so sánh:

“Đồng hồ điện từ giá cao hơn turbine”

Nhưng cần xem xét tổng chi phí vòng đời thiết bị.

Ví dụ:

Một đồng hồ turbine giá thấp hơn ban đầu.

Tuy nhiên:

Bảo trì nhiều hơn.
Thay linh kiện định kỳ.
Độ chính xác giảm theo thời gian.

Trong khi đồng hồ điện từ:

Ít bảo trì.
Tuổi thọ dài.
Chi phí vận hành thấp.

Sau 5–10 năm sử dụng, tổng chi phí thường thấp hơn đáng kể.

XU HƯỚNG QUẢN LÝ NƯỚC THÔ THÔNG MINH

Hiện nay nhiều nhà máy đã tích hợp đồng hồ lưu lượng vào hệ thống quản lý tập trung.

Lợi ích:

Theo dõi lưu lượng thời gian thực.
Cảnh báo thất thoát nước.
Phân tích dữ liệu vận hành.
Quản lý từ xa qua điện thoại hoặc máy tính.
Tự động lập báo cáo sản lượng nước.

Đây là xu hướng tất yếu trong các nhà máy nước, khu công nghiệp và hệ thống cấp nước đô thị hiện đại.

20 SAI LẦM PHỔ BIẾN KHI LỰA CHỌN ĐỒNG HỒ ĐO LƯU LƯỢNG NƯỚC THÔ

Trong quá trình tư vấn cho các nhà máy nước, khu công nghiệp và hệ thống xử lý nước, có một số sai lầm xuất hiện lặp đi lặp lại khiến khách hàng phải thay thế thiết bị sớm hoặc gặp các vấn đề về độ chính xác.

Sai lầm 1: Chọn đồng hồ theo giá rẻ nhất

Nhiều chủ đầu tư chỉ so sánh giá mua ban đầu.

Tuy nhiên cần tính đến:

Chi phí bảo trì.
Chi phí hiệu chuẩn.
Chi phí thay thế linh kiện.
Tuổi thọ thiết bị.

Một đồng hồ giá rẻ có thể khiến tổng chi phí vận hành sau 5 năm cao hơn rất nhiều.

Sai lầm 2: Không khảo sát nguồn nước thực tế

Nước sông, nước hồ và nước giếng khoan có đặc tính hoàn toàn khác nhau.

Nếu không khảo sát kỹ có thể:

Chọn sai điện cực.
Chọn sai lớp lót.
Giảm tuổi thọ thiết bị.

Sai lầm 3: Chọn đồng hồ đúng bằng kích thước đường ống

Trong nhiều trường hợp:

Đường ống DN300 nhưng lưu lượng chỉ tương đương DN200.

Nếu vẫn chọn DN300:

Vận tốc quá thấp.
Độ chính xác giảm.

Sai lầm 4: Bỏ qua điều kiện môi trường

Một số trạm bơm thường xuyên ngập nước.

Nếu chọn IP65 thay vì IP68:

Nước có thể xâm nhập.
Hỏng bộ chuyển đổi tín hiệu.

Sai lầm 5: Không tính đến khả năng mở rộng hệ thống

Nhiều nhà máy tăng công suất sau vài năm.

Nếu chọn đồng hồ sát giới hạn lưu lượng:

Phải thay thế toàn bộ thiết bị.

BẢNG LỰA CHỌN ĐIỆN CỰC THEO CHẤT LƯỢNG NƯỚC

Điện cực là bộ phận tiếp xúc trực tiếp với môi chất.

Lựa chọn đúng điện cực giúp tăng tuổi thọ đồng hồ đáng kể.

Loại điện cực	Ứng dụng
Inox 316L	Nước sông, nước hồ, nước ngầm
Hastelloy C	Nước có hóa chất xử lý
Titanium	Nước biển
Tantalum	Axit mạnh
Platinum	Môi trường đặc biệt

CÁCH CHỌN LỚP LÓT CHO ĐỒNG HỒ NƯỚC THÔ

Lớp lót bên trong cảm biến có vai trò bảo vệ thân đồng hồ và đảm bảo tín hiệu đo ổn định.

PTFE (Teflon)

Ưu điểm:

Chịu hóa chất tốt.
Chịu nhiệt cao.

Ứng dụng:

Nước có hóa chất.
Nước khử khoáng.

Cao su Neoprene

Ưu điểm:

Giá hợp lý.
Chống mài mòn tốt.

Ứng dụng:

Nước sông.
Nước hồ.

Polyurethane

Ưu điểm:

Khả năng chống mài mòn cực cao.

Ứng dụng:

Nước chứa cát.
Nước khai thác khoáng sản.

TÍNH TOÁN CHI PHÍ THẤT THOÁT DO ĐO SAI LƯU LƯỢNG

Nhiều doanh nghiệp cho rằng sai số vài phần trăm không đáng kể.

Tuy nhiên hãy xem ví dụ sau:

Nhà máy khai thác:

2.000 m³/ngày

Sai số:

Lượng nước sai lệch:

60 m³/ngày

Trong một năm:

21.900 m³

Nếu chi phí xử lý là:

8.000 VNĐ/m³

Tổn thất tương đương:

175.200.000 VNĐ/năm

Đây là con số đủ để đầu tư một hệ thống đo lưu lượng chất lượng cao.

ĐỒNG HỒ NƯỚC THÔ CÓ CẦN KIỂM ĐỊNH KHÔNG?

Đây là câu hỏi rất nhiều khách hàng quan tâm.

Thực tế:

Trường hợp cần kiểm định

Đồng hồ dùng cho thanh toán.
Đồng hồ liên quan đến quy định pháp luật.
Đồng hồ phục vụ tính phí khai thác.

Trường hợp chỉ cần hiệu chuẩn

Hệ thống sản xuất nội bộ.
Nhà máy xử lý nước.
Hệ thống SCADA.

NHỮNG THÔNG SỐ QUAN TRỌNG CẦN CUNG CẤP KHI YÊU CẦU BÁO GIÁ

Để nhận được báo giá chính xác, khách hàng nên chuẩn bị:

1. Kích thước đường ống

Ví dụ:

DN50
DN100
DN300
DN600

2. Lưu lượng vận hành

Cần cung cấp:

Min flow.
Normal flow.
Max flow.

3. Áp suất làm việc

Ví dụ:

PN10
PN16
PN25

4. Nhiệt độ nước

Ví dụ:

20°C
40°C
80°C

5. Loại nước

Nước sông.
Nước hồ.
Nước ngầm.
Nước biển.
Nước tái sử dụng.

6. Kiểu kết nối

Mặt bích.
Clamp.
Ren.

7. Yêu cầu tín hiệu

4-20mA.
Pulse.
RS485.
HART.

50 CÂU HỎI THƯỜNG GẶP (PHẦN 1)

1. Nước thô có đo được bằng đồng hồ điện từ không?

Có. Đây là ứng dụng phổ biến nhất của đồng hồ điện từ.

2. Nước thô có làm hỏng điện cực không?

Không nếu lựa chọn đúng vật liệu điện cực.

3. Đồng hồ điện từ có đo được nước giếng khoan không?

Có.

4. Có thể dùng đồng hồ turbine cho nước thô không?

Không khuyến khích nếu nước chứa cặn.

5. Tuổi thọ đồng hồ nước thô là bao lâu?

Thông thường:

5 – 15 năm.

6. Có cần tiếp địa không?

Có.

7. Có thể lắp ngoài trời không?

Có.

8. Có cần mái che không?

Khuyến nghị nên có.

9. Có thể kết nối PLC không?

Có.

10. Có hỗ trợ SCADA không?

Có.

11. Có thể đo lưu lượng hai chiều không?

Một số model hỗ trợ.

12. Có lưu dữ liệu không?

Nhiều dòng đồng hồ hiện đại có chức năng này.

13. Có cần hiệu chuẩn định kỳ không?

Có.

14. Bao lâu hiệu chuẩn một lần?

Thông thường 12 tháng.

15. Có thể dùng cho DN1000 không?

Có.

16. Có thể dùng cho DN2000 không?

Có.

17. Có thể dùng trong hố van không?

Có nếu đạt IP68.

18. Có thể đo nước biển không?

Có nếu dùng Titanium.

19. Có thể đo nước nóng không?

Có nếu chọn đúng model.

20. Có thể lắp theo phương đứng không?

Có.

XU HƯỚNG NHÀ MÁY NƯỚC THÔNG MINH (SMART WATER)

Các nhà máy nước hiện đại đang chuyển đổi từ mô hình quản lý thủ công sang mô hình quản lý số hóa.

Hệ thống bao gồm:

Đồng hồ lưu lượng thông minh.
Cảm biến áp suất.
Cảm biến mức nước.
Hệ thống SCADA.
IoT Gateway.

Lợi ích:

Theo dõi từ xa 24/7.
Giảm nhân công.
Phát hiện thất thoát sớm.
Tối ưu hóa vận hành.

Trong tương lai, đồng hồ lưu lượng không chỉ là thiết bị đo mà còn là một phần của hệ sinh thái quản lý nước thông minh.

KẾT LUẬN

Việc lựa chọn đúng đồng hồ đo lưu lượng nước sạch không chỉ giúp quản lý chính xác lượng nước tiêu thụ mà còn tối ưu chi phí vận hành, nâng cao hiệu quả sản xuất và hỗ trợ tự động hóa hệ thống. Tùy theo lưu lượng, kích thước đường ống và yêu cầu kỹ thuật, người dùng có thể lựa chọn đồng hồ điện từ, siêu âm, turbine hoặc đồng hồ cơ để đạt hiệu quả sử dụng tốt nhất.

THÔNG TIN LIÊN HỆ

Hotline/zalo: 0976.677.684 (Thu Hà)
Email: thuha@vltco.vn hoặc thuhagl2901@gmail.com
Website: thietbidoluuluong.com
