Đồng hồ đo lưu lượng nước ngầm là gì?

Nước ngầm là nguồn tài nguyên quan trọng được khai thác rộng rãi phục vụ sinh hoạt, sản xuất công nghiệp, nông nghiệp và nhiều lĩnh vực khác. Để quản lý lượng nước khai thác, theo dõi hiệu suất vận hành của giếng khoan và đáp ứng yêu cầu của cơ quan quản lý tài nguyên nước, việc lắp đặt đồng hồ đo lưu lượng nước ngầm là giải pháp không thể thiếu.

Đồng hồ đo lưu lượng nước ngầm là thiết bị dùng để đo chính xác lượng nước được bơm từ giếng khoan hoặc tầng chứa nước ngầm lên hệ thống sử dụng. Thiết bị có thể hiển thị:

Lưu lượng tức thời (m³/h).
Tổng lưu lượng khai thác (m³).
Tín hiệu truyền về PLC hoặc SCADA.
Dữ liệu phục vụ báo cáo khai thác nước.

Hiện nay, đồng hồ đo lưu lượng nước ngầm được sử dụng phổ biến tại:

Nhà máy nước.
Khu công nghiệp.
Trang trại chăn nuôi.
Nhà máy thực phẩm.
Nhà máy dệt nhuộm.
Hệ thống tưới tiêu nông nghiệp.
Hệ thống xử lý nước.

TẠI SAO CẦN LẮP ĐỒNG HỒ ĐO LƯU LƯỢNG NƯỚC NGẦM?

Nhiều doanh nghiệp đầu tư giếng khoan nhưng lại không lắp thiết bị đo lưu lượng, dẫn đến khó kiểm soát lượng nước khai thác thực tế.

Quản lý sản lượng khai thác

Đồng hồ giúp theo dõi:

Sản lượng theo giờ.
Sản lượng theo ngày.
Sản lượng theo tháng.
Tổng sản lượng khai thác.

Từ đó dễ dàng đánh giá hiệu quả sử dụng nguồn nước.

Phục vụ hồ sơ môi trường

Nhiều địa phương yêu cầu đơn vị khai thác nước ngầm phải theo dõi và báo cáo lưu lượng khai thác định kỳ.

Việc lắp đặt đồng hồ giúp:

Ghi nhận số liệu chính xác.
Hỗ trợ lập báo cáo tài nguyên nước.
Phục vụ công tác thanh tra, kiểm tra.

Giảm thất thoát nước

Khi có đồng hồ đo lưu lượng, doanh nghiệp có thể phát hiện:

Rò rỉ đường ống.
Bơm hoạt động bất thường.
Hao hụt lưu lượng ngoài kế hoạch.

Tối ưu chi phí vận hành

Thông qua dữ liệu lưu lượng có thể:

Điều chỉnh công suất bơm.
Giảm điện năng tiêu thụ.
Tăng tuổi thọ thiết bị.

ĐẶC ĐIỂM CỦA NƯỚC NGẦM ẢNH HƯỞNG ĐẾN VIỆC CHỌN ĐỒNG HỒ

Không phải mọi loại đồng hồ đều phù hợp để đo nước ngầm.

Hàm lượng khoáng chất cao

Nước ngầm thường chứa:

Sắt (Fe).
Mangan (Mn).
Canxi.
Magie.

Những khoáng chất này có thể tạo cặn trên cảm biến hoặc điện cực.

Có thể chứa cát mịn

Đối với giếng khoan mới hoặc giếng khoan sâu:

Nước thường lẫn cát mịn.
Hàm lượng chất rắn lơ lửng cao.

Do đó cần chọn đồng hồ có khả năng chống mài mòn tốt.

Áp suất vận hành thay đổi

Lưu lượng khai thác thường phụ thuộc:

Công suất bơm.
Mực nước động.
Chiều sâu giếng khoan.

Điều này đòi hỏi đồng hồ phải có dải đo rộng và ổn định.

NHỮNG LOẠI ĐỒNG HỒ PHỔ BIẾN CHO NƯỚC NGẦM

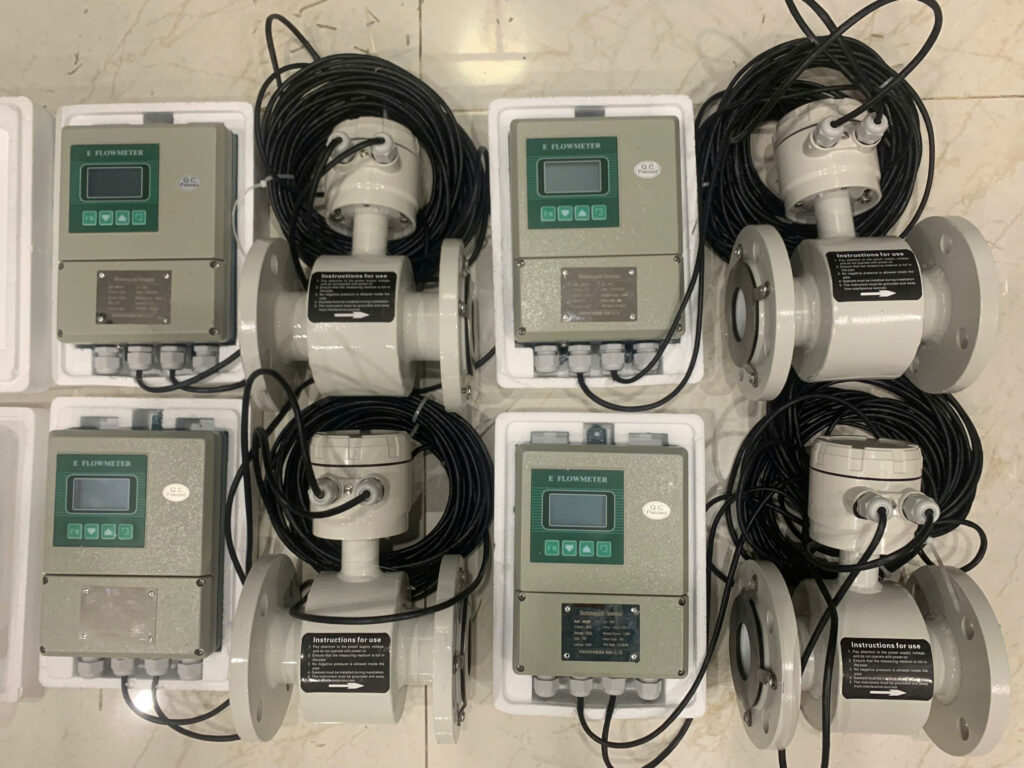

Đồng hồ lưu lượng điện từ

Đây là lựa chọn phổ biến nhất hiện nay.

Ưu điểm

Không có bộ phận chuyển động.
Không bị kẹt bởi cặn nhỏ.
Độ chính xác cao.
Tuổi thọ dài.

Nhược điểm

Cần nguồn điện.
Giá thành cao hơn đồng hồ cơ.

Ứng dụng

Giếng khoan công nghiệp.
Nhà máy nước.
Trạm bơm nước ngầm.

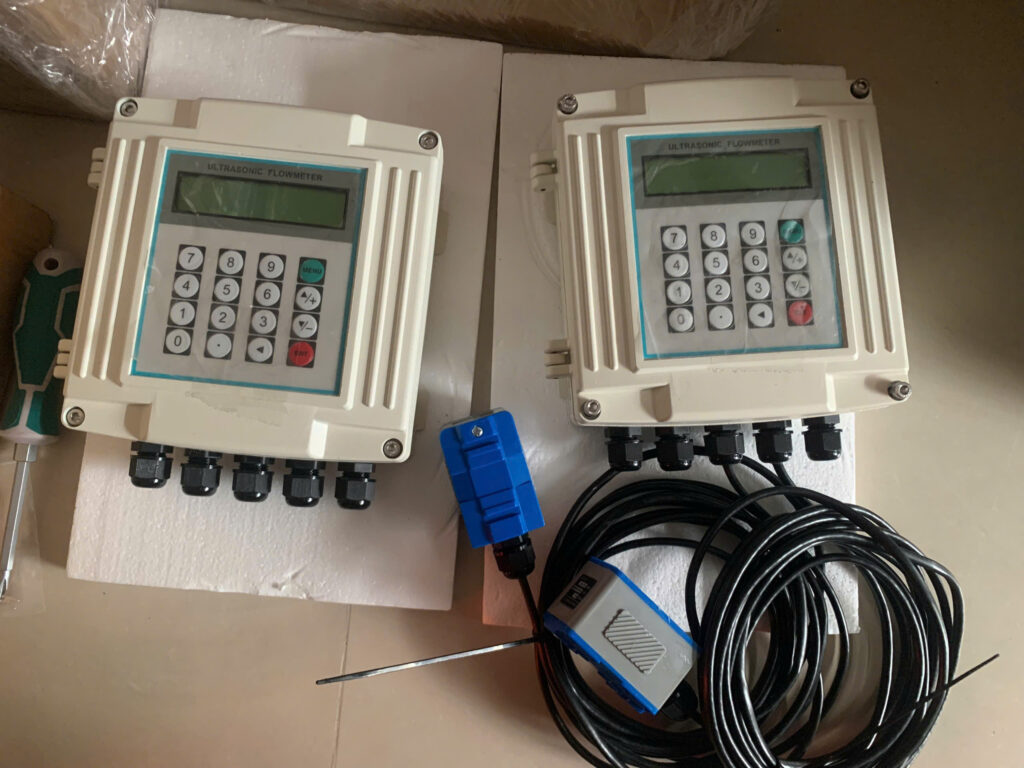

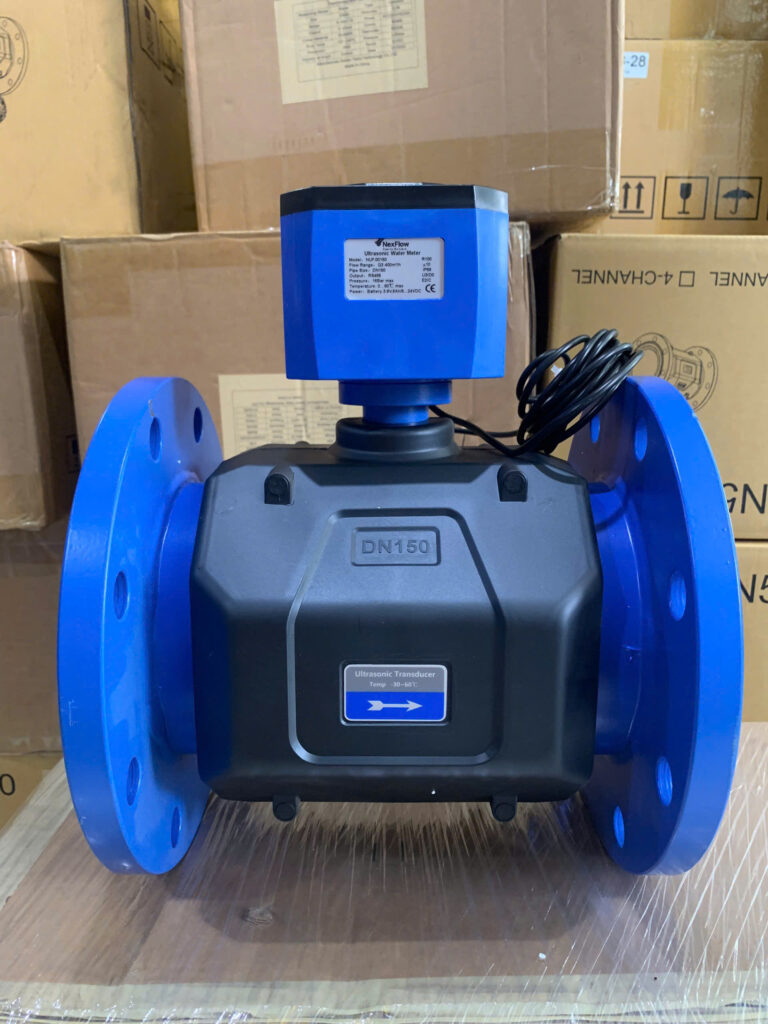

Đồng hồ lưu lượng siêu âm

Sử dụng sóng siêu âm để xác định vận tốc dòng chảy.

Ưu điểm

Không gây tổn thất áp suất.
Không tiếp xúc trực tiếp với nước.
Độ bền cao.

Nhược điểm

Chi phí đầu tư lớn.

Ứng dụng

Đường ống kích thước lớn.
Hệ thống cải tạo không muốn cắt ống.

Đồng hồ turbine

Được sử dụng cho nguồn nước ngầm sạch, ít cặn.

Ưu điểm

Giá thành thấp.
Độ chính xác khá cao.

Nhược điểm

Rotor có thể bị mài mòn.
Không phù hợp với nước có nhiều cát.

ĐỒNG HỒ ĐIỆN TỪ CÓ PHẢI LÀ GIẢI PHÁP TỐT NHẤT CHO NƯỚC NGẦM?

Trong phần lớn các ứng dụng, câu trả lời là CÓ.

Lý do:

Nước ngầm có độ dẫn điện tốt.
Không làm kẹt cảm biến.
Đo được lưu lượng lớn.
Ít bảo trì.

Đặc biệt với các giếng khoan công nghiệp DN50 đến DN500, đồng hồ điện từ gần như là lựa chọn tối ưu nhất.

NHỮNG THÔNG SỐ CẦN BIẾT KHI CHỌN ĐỒNG HỒ NƯỚC NGẦM

Để được tư vấn chính xác, khách hàng cần cung cấp:

Kích thước đường ống

Ví dụ:

DN50
DN80
DN100
DN150
DN200

Lưu lượng khai thác

Ví dụ:

20 m³/h
50 m³/h
100 m³/h
500 m³/h

Áp suất làm việc

Ví dụ:

PN10
PN16
PN25

Nhiệt độ nước

Thông thường:

20 – 40°C

Vị trí lắp đặt

Trong nhà.
Ngoài trời.
Hố van.
Trạm bơm.

ỨNG DỤNG THỰC TẾ CỦA ĐỒNG HỒ ĐO LƯU LƯỢNG NƯỚC NGẦM

Nhà máy nước

Đo lưu lượng khai thác từ các giếng khoan.

Khu công nghiệp

Theo dõi lượng nước cấp cho sản xuất.

Trang trại chăn nuôi

Kiểm soát lượng nước sử dụng hàng ngày.

Hệ thống tưới tiêu

Đánh giá hiệu quả khai thác nước ngầm phục vụ nông nghiệp.

Nhà máy thực phẩm

Kiểm soát lưu lượng nước đầu vào cho dây chuyền sản xuất.

HƯỚNG DẪN LẮP ĐẶT ĐỒNG HỒ ĐO LƯU LƯỢNG NƯỚC NGẦM ĐÚNG KỸ THUẬT

Việc lắp đặt đúng kỹ thuật đóng vai trò quan trọng trong việc đảm bảo độ chính xác và tuổi thọ của đồng hồ đo lưu lượng nước ngầm.

Nhiều trường hợp khách hàng phản ánh đồng hồ đo sai hoặc tín hiệu không ổn định, nguyên nhân thực tế lại xuất phát từ vị trí lắp đặt không phù hợp.

Chọn vị trí lắp đặt thích hợp

Đồng hồ nên được lắp:

Sau bơm giếng khoan.
Trên đường ống luôn đầy nước.
Vị trí dễ quan sát.
Thuận tiện bảo trì.

Không nên lắp:

Tại vị trí có rung động mạnh.
Ngay sau co, tê hoặc van.
Điểm cao nhất của hệ thống.

Yêu cầu đoạn ống thẳng

Đối với đồng hồ điện từ:

Đầu vào

Tối thiểu:

10D

Đầu ra

Tối thiểu:

Ví dụ:

DN100

Đầu vào: 1000 mm
Đầu ra: 500 mm

Điều này giúp dòng chảy ổn định và giảm sai số đo.

Tiếp địa cho đồng hồ điện từ

Đây là yêu cầu rất quan trọng.

Nếu tiếp địa không đạt:

Giá trị đo dao động.
Tín hiệu nhiễu.
Sai số tăng cao.

Khuyến nghị:

Điện trở tiếp địa nhỏ hơn 10Ω.

Lắp đặt ngoài trời

Nếu đồng hồ đặt ngoài trời:

Nên có:

Mái che.
Tủ bảo vệ.
Chống ngập nước.

Đặc biệt đối với bộ hiển thị điện tử.

CÁCH CHỌN KÍCH THƯỚC DN CHO GIẾNG KHOAN NƯỚC NGẦM

Rất nhiều khách hàng chọn đồng hồ bằng đúng kích thước đường ống.

Tuy nhiên cách lựa chọn chính xác phải dựa trên lưu lượng thực tế.

Bảng lựa chọn tham khảo

Kích thước	Lưu lượng phù hợp
DN50	5 – 35 m³/h
DN65	10 – 55 m³/h
DN80	15 – 90 m³/h
DN100	25 – 140 m³/h
DN150	60 – 320 m³/h
DN200	100 – 560 m³/h
DN250	150 – 900 m³/h
DN300	250 – 1300 m³/h

Ví dụ thực tế

Giếng khoan:

80 m³/h

Đường ống:

DN100

Lựa chọn phù hợp:

Đồng hồ điện từ DN80 hoặc DN100 tùy vận tốc thiết kế.

SO SÁNH ĐỒNG HỒ ĐIỆN TỪ – SIÊU ÂM – TURBINE CHO NƯỚC NGẦM

Tiêu chí	Điện từ	Siêu âm	Turbine
Độ chính xác	Cao	Cao	Khá cao
Bảo trì	Ít	Rất ít	Nhiều hơn
Chống cặn	Tốt	Tốt	Kém
Tuổi thọ	Cao	Cao	Trung bình
Giá thành	Trung bình	Cao	Thấp
Nước có cát	Tốt	Tốt	Không phù hợp
Kết nối SCADA	Có	Có	Có

KINH NGHIỆM CHỌN VẬT LIỆU CHO NƯỚC NGẦM

Đặc tính nước ngầm từng khu vực khác nhau nên vật liệu đồng hồ cũng cần lựa chọn phù hợp.

Điện cực Inox 316L

Phù hợp:

Nước giếng khoan thông thường.
Nước cấp sinh hoạt.
Nước ngầm ít ăn mòn.

Đây là lựa chọn phổ biến nhất.

Điện cực Hastelloy C

Khuyến nghị khi:

Nước có hàm lượng Clo cao.
Có hóa chất xử lý.
Có tính ăn mòn.

Điện cực Titanium

Phù hợp:

Nước lợ.
Nước biển.
Hệ thống RO nước biển.

CÁC LỖI THƯỜNG GẶP KHI ĐO NƯỚC NGẦM

Đồng hồ hiển thị lưu lượng không ổn định

Nguyên nhân:

Có khí trong đường ống.
Bơm hoạt động không ổn định.
Tiếp địa không đạt.

Đồng hồ báo lưu lượng thấp

Nguyên nhân:

Tắc nghẽn đường ống.
Cặn bám điện cực.
Chọn sai kích thước.

Đồng hồ báo lưu lượng dù không có nước

Nguyên nhân:

Nhiễu điện.
Sai cấu hình.
Hỏng cảm biến.

Tín hiệu không truyền về PLC

Nguyên nhân:

Sai địa chỉ Modbus.
Đấu dây sai.
Hỏng bộ chuyển đổi tín hiệu.

BẢO TRÌ VÀ BẢO DƯỠNG ĐỊNH KỲ

Đồng hồ nước ngầm thường làm việc liên tục 24/24.

Do đó cần có kế hoạch bảo trì.

Hàng tháng

Kiểm tra:

Màn hình hiển thị.
Dây tín hiệu.
Nguồn điện.

6 tháng

Kiểm tra:

Tiếp địa.
Điện cực.
Tình trạng cảm biến.

Hàng năm

Thực hiện:

Hiệu chuẩn.
Đánh giá sai số.
Kiểm tra lớp lót.

30 CÂU HỎI THƯỜNG GẶP (FAQ)

1. Nước ngầm có đo được bằng đồng hồ điện từ không?

Có, đây là ứng dụng phổ biến nhất.

2. Nước giếng khoan có làm hỏng điện cực không?

Không nếu chọn đúng vật liệu.

3. Có cần tiếp địa không?

Có.

4. Đồng hồ điện từ có cần bảo trì không?

Có nhưng rất ít.

5. Bao lâu hiệu chuẩn một lần?

Thông thường 12 tháng.

6. Có dùng ngoài trời được không?

Có.

7. Có kết nối PLC được không?

Có.

8. Có RS485 không?

Có.

9. Có tín hiệu 4-20mA không?

Có.

10. Có thể dùng cho DN300 không?

Có.

11. Có dùng cho DN500 không?

Có.

12. Có thể lắp đứng không?

Có.

13. Có thể lắp ngang không?

Có.

14. Có cần nguồn điện không?

Có.

15. Có dùng pin được không?

Một số model hỗ trợ.

16. Có hỗ trợ SCADA không?

Có.

17. Có đo được nước nóng không?

Tùy model.

18. Có đo được nước lạnh không?

Có.

19. Tuổi thọ bao lâu?

Từ 5–15 năm.

20. Có cần kiểm định không?

Tùy mục đích sử dụng.

21. Có thể lắp trong hố van không?

Có nếu đạt chuẩn IP68.

22. Có thể đo nước lợ không?

Có.

23. Có thể đo nước biển không?

Có nếu dùng vật liệu phù hợp.

24. Có thể đo lưu lượng nhỏ không?

Có.

25. Có thể đo lưu lượng lớn không?

Có.

26. Có cần vệ sinh điện cực không?

Nên kiểm tra định kỳ.

27. Có lưu dữ liệu không?

Nhiều model có.

28. Có cảnh báo lỗi không?

Có.

29. Đồng hồ nào phù hợp nhất cho nước ngầm?

Đồng hồ điện từ.

30. Nên mua ở đâu?

Nên chọn đơn vị có kinh nghiệm kỹ thuật, hỗ trợ khảo sát và cung cấp đầy đủ CO-CQ như Công ty TNHH VLT.

KINH NGHIỆM LỰA CHỌN ĐỒNG HỒ ĐO LƯU LƯỢNG NƯỚC NGẦM THEO TỪNG ỨNG DỤNG

Không phải tất cả hệ thống khai thác nước ngầm đều sử dụng cùng một loại đồng hồ. Việc lựa chọn phù hợp sẽ giúp tối ưu chi phí đầu tư và đảm bảo độ chính xác lâu dài.

Giếng khoan hộ gia đình

Đặc điểm:

Lưu lượng nhỏ.
Đường ống DN25 – DN50.
Chi phí đầu tư thấp.

Khuyến nghị:

Đồng hồ nước cơ.
Đồng hồ turbine.

Giếng khoan trang trại chăn nuôi

Đặc điểm:

Hoạt động liên tục.
Lưu lượng trung bình.

Khuyến nghị:

Đồng hồ điện từ DN50 – DN100.
Tín hiệu 4-20mA nếu cần giám sát từ xa.

Nhà máy sản xuất

Đặc điểm:

Lưu lượng lớn.
Hoạt động 24/24.

Khuyến nghị:

Đồng hồ điện từ.
Kết nối PLC hoặc SCADA.

Nhà máy nước

Đặc điểm:

Lưu lượng rất lớn.
Yêu cầu độ chính xác cao.

Khuyến nghị:

Đồng hồ điện từ mặt bích.
Chuẩn IP68 nếu lắp hố van.

Khu công nghiệp

Đặc điểm:

Nhiều giếng khai thác.
Cần giám sát tập trung.

Khuyến nghị:

Đồng hồ điện từ tích hợp RS485 Modbus.
Kết nối SCADA.

NHỮNG YẾU TỐ ẢNH HƯỞNG ĐẾN ĐỘ CHÍNH XÁC KHI ĐO NƯỚC NGẦM

Nhiều người cho rằng chỉ cần mua đồng hồ chất lượng là đủ.

Thực tế có rất nhiều yếu tố ảnh hưởng đến kết quả đo.

Bọt khí trong đường ống

Khi bơm hút nước:

Có thể xuất hiện khí hòa tan.
Hình thành túi khí.

Điều này làm giá trị đo dao động.

Dòng chảy rối

Nguyên nhân:

Co cút quá gần đồng hồ.
Van điều khiển lắp sát cảm biến.

Kết quả:

Sai số tăng.
Dữ liệu không ổn định.

Nguồn điện không ổn định

Đối với đồng hồ điện từ:

Điện áp thấp.
Nhiễu điện.

Có thể làm tín hiệu đo không chính xác.

Cặn bám điện cực

Sau thời gian dài vận hành:

Sắt.
Mangan.
Canxi.

Có thể bám lên điện cực.

Điều này làm giảm độ nhạy của cảm biến.

TẠI SAO ĐỒNG HỒ ĐIỆN TỪ ĐƯỢC ƯA CHUỘNG NHẤT TRONG HỆ THỐNG NƯỚC NGẦM?

Hiện nay hơn 80% hệ thống khai thác nước ngầm công nghiệp lựa chọn đồng hồ điện từ.

Lý do gồm:

Không có bộ phận chuyển động

Khác với turbine:

Không có rotor.
Không có vòng bi.

Do đó:

Ít hư hỏng.
Ít bảo trì.

Không gây tổn thất áp suất

Đường kính trong gần như bằng đường kính ống.

Điều này giúp:

Tiết kiệm điện cho bơm.
Duy trì lưu lượng ổn định.

Hoạt động tốt với nước có cặn nhỏ

Nước ngầm thường chứa:

Sắt.
Mangan.
Cát mịn.

Đồng hồ điện từ vẫn hoạt động ổn định.

Kết nối tự động hóa dễ dàng

Hỗ trợ:

4-20mA.
Pulse.
RS485.
HART.

QUY TRÌNH HIỆU CHUẨN ĐỒNG HỒ ĐO LƯU LƯỢNG NƯỚC NGẦM

Hiệu chuẩn định kỳ giúp đảm bảo dữ liệu đo luôn chính xác.

Bước 1: Kiểm tra ngoại quan

Đánh giá:

Thân đồng hồ.
Cáp tín hiệu.
Màn hình.

Bước 2: Kiểm tra cảm biến

Đối với đồng hồ điện từ:

Điện cực.
Lớp lót.
Tiếp địa.

Bước 3: So sánh với thiết bị chuẩn

Đo cùng một lưu lượng.

Tính toán sai số.

Bước 4: Hiệu chỉnh

Nếu sai số vượt giới hạn cho phép.

Bước 5: Lập biên bản

Lưu hồ sơ phục vụ:

ISO.
Thanh tra môi trường.
Kiểm toán nội bộ.

10 DẤU HIỆU CHO THẤY ĐỒNG HỒ NƯỚC NGẦM CẦN KIỂM TRA NGAY

1. Lưu lượng hiển thị dao động liên tục

2. Giá trị đo thấp bất thường

3. Giá trị đo cao bất thường

4. Không hiển thị dữ liệu

5. Không truyền tín hiệu về PLC

6. Xuất hiện cảnh báo lỗi

7. Màn hình chập chờn

8. Tín hiệu 4-20mA không ổn định

9. Chênh lệch lớn với đồng hồ khác

10. Sản lượng khai thác thay đổi bất thường

Nếu gặp các dấu hiệu trên cần kiểm tra ngay để tránh ảnh hưởng đến vận hành.

XU HƯỚNG GIÁM SÁT NƯỚC NGẦM THÔNG MINH

Các doanh nghiệp hiện nay không chỉ cần đo lưu lượng mà còn cần quản lý dữ liệu từ xa.

Những công nghệ mới bao gồm:

IoT

Cho phép:

Theo dõi qua điện thoại.
Giám sát qua Internet.

SCADA

Cho phép:

Quản lý nhiều giếng khoan.
Theo dõi dữ liệu tập trung.

Cloud Monitoring

Lưu trữ dữ liệu:

Theo ngày.
Theo tháng.
Theo năm.

Giúp dễ dàng lập báo cáo khai thác nước.

TẠI SAO NÊN CHỌN CÔNG TY TNHH VLT?

VLT là đơn vị chuyên cung cấp:

Đồng hồ đo lưu lượng điện từ.
Đồng hồ đo lưu lượng siêu âm.
Đồng hồ turbine.
Thiết bị đo nước ngầm.
Thiết bị ngành nước.

Cam kết:

✓ Tư vấn đúng ứng dụng.

✓ Hỗ trợ lựa chọn kích thước phù hợp.

✓ Cung cấp đầy đủ CO-CQ.

✓ Hỗ trợ kỹ thuật tận nơi.

✓ Bảo hành chính hãng.

✓ Giá cạnh tranh.

KẾT LUẬN

Đồng hồ đo lưu lượng nước ngầm là giải pháp quan trọng giúp doanh nghiệp quản lý hiệu quả nguồn nước khai thác, tối ưu vận hành hệ thống bơm và đáp ứng yêu cầu báo cáo môi trường. Việc lựa chọn đúng loại đồng hồ, vật liệu phù hợp và lắp đặt đúng kỹ thuật sẽ giúp hệ thống hoạt động ổn định trong nhiều năm với độ chính xác cao.

THÔNG TIN LIÊN HỆ

Hotline/zalo: 0976.677.684 (Thu Hà)
Email: thuha@vltco.vn hoặc thuhagl2901@gmail.com
Website: thietbidoluuluong.com
