Đồng Hồ Đo Lưu Lượng Nước Giải Khát Là Gì?
Trong ngành công nghiệp thực phẩm và đồ uống, việc kiểm soát chính xác lưu lượng chất lỏng là yếu tố vô cùng quan trọng nhằm đảm bảo chất lượng sản phẩm, tối ưu chi phí sản xuất và đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm. Một trong những thiết bị không thể thiếu trong các dây chuyền sản xuất hiện đại chính là đồng hồ đo lưu lượng nước giải khát.
Đồng hồ đo lưu lượng nước giải khát là thiết bị được sử dụng để đo lưu lượng tức thời và tổng lưu lượng của các loại nước uống như nước ngọt có gas, nước trái cây, trà đóng chai, nước tinh khiết, nước khoáng, sữa thực vật, nước tăng lực và nhiều loại đồ uống khác.
Thiết bị giúp doanh nghiệp kiểm soát chính xác lượng nguyên liệu đầu vào, lượng thành phẩm đầu ra, đồng thời hỗ trợ tự động hóa dây chuyền sản xuất, giảm thất thoát và nâng cao hiệu quả vận hành.
Vai Trò Của Đồng Hồ Đo Lưu Lượng Trong Ngành Nước Giải Khát
Kiểm Soát Chính Xác Nguyên Liệu
Trong quá trình sản xuất nước giải khát, mỗi công thức đều yêu cầu tỷ lệ pha trộn chính xác giữa nước, đường, hương liệu, chất phụ gia và các thành phần khác.
Đồng hồ đo lưu lượng giúp xác định chính xác lưu lượng từng thành phần tham gia vào quá trình sản xuất, từ đó đảm bảo chất lượng sản phẩm đồng nhất giữa các lô sản xuất.
Giảm Hao Hụt Nguyên Liệu
Việc đo lường chính xác giúp doanh nghiệp kiểm soát lượng nguyên liệu tiêu thụ thực tế, giảm thất thoát trong quá trình sản xuất và tiết kiệm chi phí vận hành.
Tự Động Hóa Nhà Máy
Các dòng đồng hồ lưu lượng hiện đại có thể tích hợp tín hiệu 4-20mA, xung Pulse, Modbus RTU RS485 hoặc Profibus để kết nối với PLC, SCADA và hệ thống điều khiển trung tâm.
Điều này cho phép toàn bộ quá trình sản xuất được giám sát và điều khiển tự động.
Đáp Ứng Tiêu Chuẩn Vệ Sinh Thực Phẩm
Các nhà máy sản xuất nước giải khát thường yêu cầu thiết bị có khả năng đáp ứng tiêu chuẩn thực phẩm, không gây nhiễm bẩn sản phẩm và dễ dàng vệ sinh.
Các dòng đồng hồ lưu lượng thực phẩm được chế tạo từ inox 304 hoặc inox 316L giúp đáp ứng các yêu cầu nghiêm ngặt này.
Đặc Điểm Của Môi Trường Nước Giải Khát
Để lựa chọn đồng hồ lưu lượng phù hợp, cần hiểu rõ đặc tính của môi chất cần đo.
Chứa Đường Và Chất Tạo Ngọt
Nhiều loại nước giải khát có hàm lượng đường cao, làm tăng độ nhớt của chất lỏng.
Điều này ảnh hưởng trực tiếp đến khả năng đo của một số loại đồng hồ lưu lượng.
Có Chứa Khí CO₂
Các loại nước ngọt có gas chứa lượng khí CO₂ hòa tan lớn.
Khi áp suất thay đổi, khí có thể tách ra khỏi dung dịch gây ảnh hưởng đến độ chính xác đo lường.
Yêu Cầu Vệ Sinh Cao
Ngành đồ uống yêu cầu các thiết bị tiếp xúc trực tiếp với sản phẩm phải đảm bảo tiêu chuẩn vệ sinh thực phẩm.
Bề mặt tiếp xúc cần nhẵn bóng, chống bám cặn và dễ vệ sinh CIP.
Nhiệt Độ Thay Đổi
Trong dây chuyền sản xuất nước giải khát, nhiệt độ có thể dao động từ vài độ C đến hơn 100°C tùy công đoạn.
Do đó đồng hồ cần có khả năng chịu nhiệt phù hợp.
Các Loại Đồng Hồ Đo Lưu Lượng Nước Giải Khát Phổ Biến

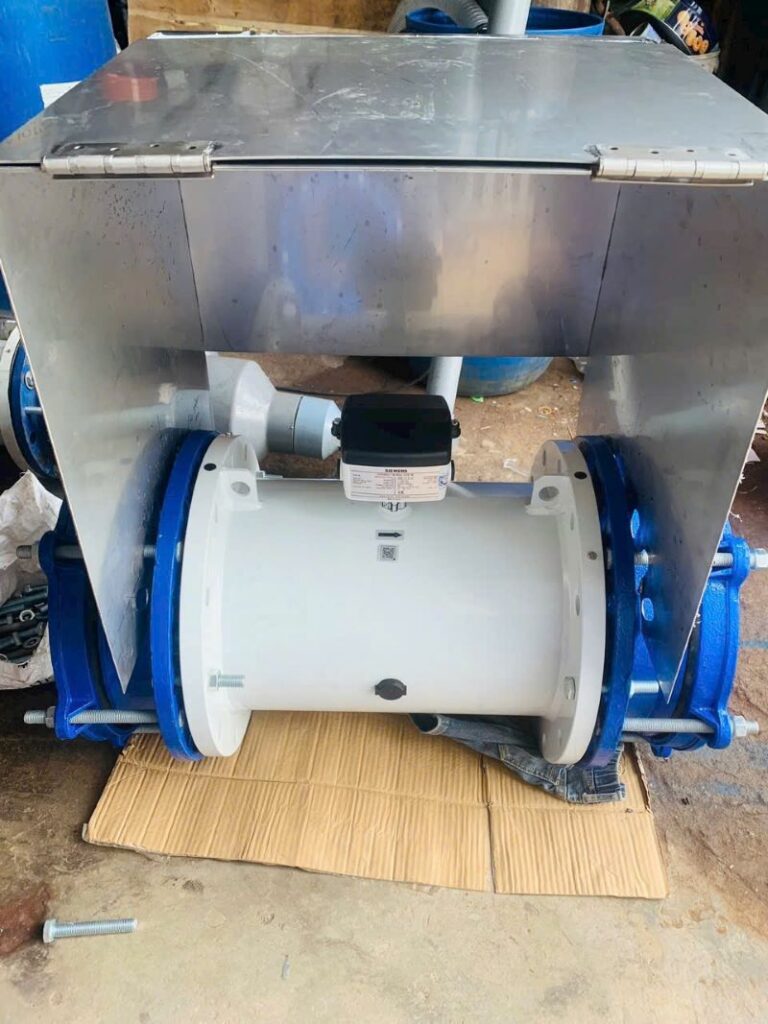

Đồng Hồ Đo Lưu Lượng Điện Từ
Đồng hồ lưu lượng điện từ là lựa chọn phổ biến nhất trong ngành đồ uống.
Nguyên Lý Hoạt Động
Thiết bị hoạt động dựa trên định luật cảm ứng điện từ Faraday.
Khi chất lỏng dẫn điện đi qua từ trường được tạo ra bên trong cảm biến, điện áp cảm ứng xuất hiện tỷ lệ thuận với vận tốc dòng chảy.
Bộ chuyển đổi tín hiệu sẽ tính toán và hiển thị lưu lượng tương ứng.
Ưu Điểm
Độ chính xác cao.
Không gây tổn thất áp suất.
Không có bộ phận chuyển động.
Đo được chất lỏng có chứa cặn.
Tuổi thọ cao.
Bảo trì đơn giản.
Nhược Điểm
Chỉ đo được chất lỏng có độ dẫn điện.
Không phù hợp với dầu hoặc dung môi không dẫn điện.
Đồng Hồ Đo Lưu Lượng Khối Lượng Coriolis
Đây là dòng thiết bị cao cấp thường được sử dụng trong các nhà máy đồ uống quy mô lớn.
Nguyên Lý Hoạt Động
Thiết bị sử dụng hiệu ứng Coriolis để đo trực tiếp khối lượng chất lỏng đi qua.
Ngoài lưu lượng khối lượng, đồng hồ còn đo được mật độ và nhiệt độ.
Ưu Điểm
Độ chính xác cực cao.
Không phụ thuộc độ dẫn điện.
Đo trực tiếp khối lượng.
Phù hợp với chất lỏng giá trị cao.
Đo được chất lỏng có độ nhớt lớn.
Nhược Điểm
Giá thành cao.
Khối lượng thiết bị lớn.
Chi phí đầu tư ban đầu cao.
Đồng Hồ Đo Lưu Lượng Tuabin
Đồng hồ lưu lượng tuabin được sử dụng nhiều trong hệ thống nước tinh khiết và đồ uống có độ nhớt thấp.
Nguyên Lý Hoạt Động
Dòng chất lỏng làm quay cánh tuabin bên trong thân đồng hồ.
Tốc độ quay tỷ lệ với lưu lượng chất lỏng.
Cảm biến sẽ ghi nhận số vòng quay và chuyển đổi thành tín hiệu lưu lượng.
Ưu Điểm
Độ chính xác cao.
Chi phí hợp lý.
Đáp ứng nhanh.
Kích thước nhỏ gọn.
Nhược Điểm
Có bộ phận cơ khí chuyển động.
Dễ bị ảnh hưởng bởi cặn bẩn.
Cần bảo trì định kỳ.
Đồng Hồ Đo Lưu Lượng Vortex
Đồng hồ Vortex được ứng dụng trong một số dây chuyền sản xuất đồ uống và hệ thống hơi nước.
Ưu Điểm
Không có bộ phận chuyển động.
Độ bền cao.
Đo được chất lỏng, khí và hơi.
Chi phí đầu tư hợp lý.
Nhược Điểm
Yêu cầu đoạn ống thẳng trước và sau đồng hồ.
Không phù hợp với lưu lượng quá thấp.
Vật Liệu Đồng Hồ Đo Lưu Lượng Nước Giải Khát
Inox 304
Inox 304 là vật liệu được sử dụng rộng rãi trong ngành thực phẩm.
Ưu điểm nổi bật là khả năng chống ăn mòn tốt, giá thành hợp lý và tuổi thọ cao.
Inox 316
Inox 316 có khả năng chống ăn mòn vượt trội hơn inox 304 nhờ thành phần Molypden.
Thường được sử dụng trong môi trường có tính ăn mòn cao hoặc yêu cầu vệ sinh đặc biệt nghiêm ngặt.
Inox 316L
Đây là vật liệu cao cấp nhất thường dùng cho ngành thực phẩm và dược phẩm.
Bề mặt nhẵn bóng giúp hạn chế bám cặn và dễ vệ sinh CIP.
Tiêu Chuẩn Vệ Sinh Trong Ngành Nước Giải Khát
Tiêu Chuẩn FDA
FDA là tiêu chuẩn quan trọng đối với các thiết bị tiếp xúc với thực phẩm và đồ uống.
Các vật liệu tiếp xúc trực tiếp với sản phẩm phải đáp ứng yêu cầu an toàn của FDA.
Tiêu Chuẩn 3A
Tiêu chuẩn 3A được áp dụng rộng rãi trong ngành thực phẩm và sữa.
Thiết bị đạt chuẩn 3A có khả năng vệ sinh cao và hạn chế tối đa nguy cơ nhiễm khuẩn.
Tiêu Chuẩn EHEDG
EHEDG là tiêu chuẩn vệ sinh được áp dụng phổ biến tại châu Âu.
Các thiết bị đạt chứng nhận EHEDG đảm bảo an toàn cho quá trình sản xuất thực phẩm và đồ uống.
Cách Lựa Chọn Đồng Hồ Đo Lưu Lượng Nước Giải Khát Phù Hợp
Việc lựa chọn đúng loại đồng hồ đo lưu lượng không chỉ giúp đảm bảo độ chính xác đo lường mà còn kéo dài tuổi thọ thiết bị và tối ưu chi phí đầu tư. Đối với ngành nước giải khát, người sử dụng cần xem xét nhiều yếu tố khác nhau trước khi quyết định.
Dựa Vào Loại Nước Giải Khát
Mỗi loại đồ uống sẽ có những đặc tính vật lý riêng biệt.
Đối với nước tinh khiết, nước khoáng hoặc nước lọc đóng chai, đồng hồ lưu lượng điện từ và tuabin là những lựa chọn phù hợp nhờ độ chính xác cao và giá thành hợp lý.
Đối với nước trái cây có chứa bã hoặc hạt nhỏ, đồng hồ lưu lượng điện từ thường được ưu tiên vì không có bộ phận chuyển động bên trong, hạn chế tình trạng kẹt cánh hoặc mài mòn cơ khí.
Đối với nước ngọt có gas, người dùng nên lựa chọn đồng hồ điện từ hoặc Coriolis nhằm đảm bảo độ ổn định khi đo lưu lượng có chứa khí hòa tan.
Đối với siro, đường lỏng hoặc nguyên liệu có độ nhớt cao, đồng hồ Coriolis là giải pháp tối ưu nhất.
Dựa Vào Kích Thước Đường Ống
Kích thước đường ống là yếu tố ảnh hưởng trực tiếp đến việc lựa chọn đồng hồ lưu lượng.
Các kích thước phổ biến trong ngành nước giải khát bao gồm:
DN15
DN20
DN25
DN32
DN40
DN50
DN65
DN80
DN100
DN125
DN150
DN200
Đồng hồ phải có kích thước phù hợp với đường kính ống nhằm đảm bảo vận tốc dòng chảy nằm trong dải đo lý tưởng.
Dựa Vào Áp Suất Hệ Thống
Các dây chuyền nước giải khát thường hoạt động trong dải áp suất từ PN10 đến PN40.
Đối với hệ thống nước ngọt có gas, áp suất thường cao hơn nhằm duy trì lượng khí CO₂ hòa tan trong sản phẩm.
Do đó đồng hồ phải đáp ứng khả năng chịu áp tương ứng.
Dựa Vào Nhiệt Độ Làm Việc
Nhiệt độ môi chất có thể thay đổi tùy theo từng công đoạn sản xuất.
Nước lạnh đóng chai thường dưới 10°C.
Quá trình tiệt trùng có thể lên đến 120°C.
Hệ thống CIP có thể đạt 90°C đến 140°C.
Thiết bị cần được lựa chọn phù hợp với điều kiện vận hành thực tế.
Dựa Vào Yêu Cầu Kết Nối Tín Hiệu
Hiện nay đa số nhà máy đều sử dụng hệ thống tự động hóa.
Các tín hiệu phổ biến bao gồm:
4-20mA
Pulse Output
RS485 Modbus RTU
Profibus DP
Hart Protocol
Ethernet
Profinet
Việc lựa chọn tín hiệu phù hợp sẽ giúp dễ dàng tích hợp vào hệ thống điều khiển hiện hữu.
Hướng Dẫn Lắp Đặt Đồng Hồ Đo Lưu Lượng Nước Giải Khát
Lắp đặt đúng kỹ thuật đóng vai trò quan trọng đối với độ chính xác và tuổi thọ của thiết bị.
Chọn Vị Trí Lắp Đặt Phù Hợp
Đồng hồ nên được lắp tại vị trí có dòng chảy ổn định.
Tránh lắp gần bơm, van điều khiển hoặc các vị trí tạo nhiễu dòng chảy mạnh.
Đường ống phải luôn đầy nước trong quá trình vận hành.
Khoảng Cách Đường Ống Thẳng
Để đảm bảo độ chính xác, cần duy trì đoạn ống thẳng trước và sau đồng hồ.
Thông thường:
Ống thẳng phía trước từ 5D đến 10D.
Ống thẳng phía sau từ 3D đến 5D.
Trong đó D là đường kính đường ống.
Hướng Lắp Đồng Hồ
Có thể lắp theo phương ngang hoặc phương đứng.
Nếu lắp đứng, dòng chảy nên đi từ dưới lên trên nhằm đảm bảo đường ống luôn đầy chất lỏng.
Tiếp Địa Đúng Kỹ Thuật
Đối với đồng hồ điện từ, tiếp địa là yêu cầu bắt buộc.
Việc tiếp địa đúng cách giúp loại bỏ nhiễu điện và tăng độ chính xác đo lường.
Hạn Chế Rung Động
Không nên lắp đồng hồ tại vị trí có rung động cơ học mạnh.
Rung động kéo dài có thể làm giảm tuổi thọ cảm biến và ảnh hưởng tới kết quả đo.
Quy Trình Vệ Sinh CIP Trong Hệ Thống Nước Giải Khát
CIP Là Gì?
CIP là viết tắt của Cleaning In Place.
Đây là phương pháp vệ sinh tự động đường ống, bồn chứa và thiết bị mà không cần tháo rời.
Vai Trò Của CIP
Loại bỏ cặn bẩn.
Loại bỏ vi sinh vật.
Đảm bảo chất lượng sản phẩm.
Tuân thủ tiêu chuẩn vệ sinh thực phẩm.
Đồng Hồ Lưu Lượng Và Hệ Thống CIP
Các đồng hồ sử dụng trong ngành đồ uống cần chịu được:
Dung dịch NaOH.
Dung dịch Axit Nitric.
Nước nóng.
Hơi nước tiệt trùng.
Chu trình CIP liên tục.
Do đó vật liệu lót và vật liệu điện cực cần được lựa chọn phù hợp.
Các Thương Hiệu Đồng Hồ Đo Lưu Lượng Nước Giải Khát Nổi Tiếng
Siemens
Siemens là thương hiệu nổi tiếng đến từ Đức.
Các dòng đồng hồ điện từ Siemens được ứng dụng rộng rãi trong ngành thực phẩm và đồ uống.
Ưu điểm nổi bật:
Độ chính xác cao.
Hoạt động ổn định.
Tích hợp nhiều giao thức truyền thông.
Dễ dàng kết nối PLC Siemens.
Endress+Hauser
Đây là thương hiệu hàng đầu thế giới trong lĩnh vực đo lường công nghiệp.
Ưu điểm:
Độ chính xác cực cao.
Đạt nhiều chứng nhận vệ sinh thực phẩm.
Phù hợp với các nhà máy nước giải khát quy mô lớn.
Krohne
Krohne được đánh giá cao về công nghệ đo lưu lượng điện từ và Coriolis.
Thiết bị có độ bền cao và khả năng hoạt động ổn định trong môi trường khắc nghiệt.
ABB
ABB cung cấp nhiều dòng đồng hồ lưu lượng phù hợp cho ngành đồ uống.
Ưu điểm:
Chi phí hợp lý.
Dễ vận hành.
Độ ổn định cao.
Yokogawa
Yokogawa nổi tiếng với các thiết bị đo lường chính xác và độ tin cậy cao.
Các dòng Coriolis của Yokogawa được nhiều nhà máy nước giải khát lựa chọn.
Badger Meter
Badger Meter là thương hiệu được ứng dụng phổ biến trong ngành thực phẩm và đồ uống.
Thiết bị có nhiều lựa chọn kích thước và công nghệ đo khác nhau.
Ứng Dụng Đồng Hồ Đo Lưu Lượng Trong Nhà Máy Nước Giải Khát
Đo Nước Tinh Khiết
Nước tinh khiết là nguyên liệu chính trong hầu hết các loại đồ uống.
Đồng hồ lưu lượng giúp kiểm soát chính xác lượng nước sử dụng trong từng công đoạn.
Đo Đường Lỏng
Các nhà máy thường sử dụng siro hoặc đường lỏng để pha chế.
Việc đo chính xác giúp đảm bảo hương vị đồng nhất cho sản phẩm.
Đo Hương Liệu
Hương liệu thường có giá trị cao.
Đồng hồ lưu lượng giúp giảm thất thoát và kiểm soát chính xác định lượng.
Đo Nước Trái Cây Cô Đặc
Các loại nước ép cô đặc yêu cầu độ chính xác cao để duy trì chất lượng sản phẩm.
Đo CO₂ Hóa Lỏng
Trong sản xuất nước ngọt có gas, khí CO₂ đóng vai trò quan trọng.
Việc giám sát lưu lượng CO₂ giúp đảm bảo tỷ lệ gas tiêu chuẩn.
Đo Thành Phẩm Trước Khi Chiết Rót
Đồng hồ lưu lượng được lắp đặt trước khu vực chiết rót nhằm theo dõi sản lượng thực tế.
Kiểm Soát Hệ Thống CIP
Đồng hồ giúp giám sát lượng hóa chất và nước sử dụng trong quá trình vệ sinh thiết bị.
Lợi Ích Khi Sử Dụng Đồng Hồ Đo Lưu Lượng Nước Giải Khát
Nâng Cao Chất Lượng Sản Phẩm
Việc kiểm soát chính xác lưu lượng nguyên liệu giúp duy trì chất lượng đồng nhất giữa các lô sản xuất.
Giảm Chi Phí Sản Xuất
Hạn chế thất thoát nguyên liệu.
Tối ưu lượng nước sử dụng.
Tiết kiệm năng lượng vận hành.
Tăng Hiệu Quả Quản Lý
Dữ liệu lưu lượng được ghi nhận liên tục giúp nhà quản lý dễ dàng theo dõi hiệu suất sản xuất.
Hỗ Trợ Chuyển Đổi Số
Các tín hiệu truyền thông hiện đại cho phép tích hợp vào hệ thống quản trị nhà máy thông minh.
Đáp Ứng Tiêu Chuẩn Quốc Tế
Các chứng nhận FDA, 3A và EHEDG giúp doanh nghiệp đáp ứng yêu cầu của thị trường xuất khẩu.
Những Sai Lầm Thường Gặp Khi Lựa Chọn Đồng Hồ Đo Lưu Lượng Nước Giải Khát
Chọn sai kích thước đồng hồ.
Không tính đến độ dẫn điện của môi chất.
Lựa chọn vật liệu không phù hợp.
Không xem xét khả năng chịu nhiệt của thiết bị.
Không tính đến áp suất vận hành thực tế.
Không kiểm tra yêu cầu tín hiệu đầu ra.
Không chú ý đến tiêu chuẩn vệ sinh thực phẩm.
Lắp đặt sai vị trí gây sai số đo lường.
Không thực hiện bảo trì định kỳ.
Sử dụng đồng hồ không phù hợp với quy trình CIP.
Bảng Thông Số Kỹ Thuật Đồng Hồ Đo Lưu Lượng Nước Giải Khát
Khi lựa chọn đồng hồ đo lưu lượng cho ngành nước giải khát, người sử dụng cần đặc biệt quan tâm đến các thông số kỹ thuật dưới đây.
Kích Thước Danh Nghĩa
DN15
DN20
DN25
DN32
DN40
DN50
DN65
DN80
DN100
DN125
DN150
DN200
DN250
DN300
Tùy thuộc vào quy mô nhà máy và công suất sản xuất mà lựa chọn kích thước phù hợp.
Hướng Dẫn Lựa Chọn Kích Thước Đồng Hồ Lưu Lượng
DN15
Dải đo tham khảo:
0,1 đến 2 m³/h
Ứng dụng:
Định lượng phụ gia.
Định lượng hương liệu.
DN20
Dải đo:
0,2 đến 5 m³/h
Ứng dụng:
Dây chuyền pha chế nhỏ.
DN25
Dải đo:
0,5 đến 10 m³/h
Ứng dụng:
Đo nước tinh khiết.
Đo nguyên liệu.
DN40
Dải đo:
1 đến 25 m³/h
Ứng dụng:
Nhà máy quy mô vừa.
DN50
Dải đo:
2 đến 40 m³/h
Ứng dụng:
Hệ thống sản xuất nước đóng chai.
DN80
Dải đo:
5 đến 120 m³/h
Ứng dụng:
Dây chuyền sản xuất công suất lớn.
DN100
Dải đo:
10 đến 180 m³/h
Ứng dụng:
Nhà máy nước giải khát công nghiệp.
DN150
Dải đo:
25 đến 400 m³/h
Ứng dụng:
Nhà máy quy mô lớn.
DN200
Dải đo:
40 đến 700 m³/h
Ứng dụng:
Hệ thống cấp nước trung tâm.
Hướng Dẫn Lựa Chọn Kích Thước Đồng Hồ Lưu Lượng
DN15
Dải đo tham khảo:
0,1 đến 2 m³/h
Ứng dụng:
Định lượng phụ gia.
Định lượng hương liệu.
DN20
Dải đo:
0,2 đến 5 m³/h
Ứng dụng:
Dây chuyền pha chế nhỏ.
DN25
Dải đo:
0,5 đến 10 m³/h
Ứng dụng:
Đo nước tinh khiết.
Đo nguyên liệu.
DN40
Dải đo:
1 đến 25 m³/h
Ứng dụng:
Nhà máy quy mô vừa.
DN50
Dải đo:
2 đến 40 m³/h
Ứng dụng:
Hệ thống sản xuất nước đóng chai.
DN80
Dải đo:
5 đến 120 m³/h
Ứng dụng:
Dây chuyền sản xuất công suất lớn.
DN100
Dải đo:
10 đến 180 m³/h
Ứng dụng:
Nhà máy nước giải khát công nghiệp.
DN150
Dải đo:
25 đến 400 m³/h
Ứng dụng:
Nhà máy quy mô lớn.
DN200
Dải đo:
40 đến 700 m³/h
Ứng dụng:
Hệ thống cấp nước trung tâm.
Dải Đo Lưu Lượng
0.1 m³/h đến 30.000 m³/h
Dải đo thực tế phụ thuộc vào kích thước đường ống và công nghệ đo được sử dụng.
Độ Chính Xác
Đồng hồ điện từ: ±0.2% đến ±0.5%
Đồng hồ Coriolis: ±0.1% đến ±0.2%
Đồng hồ tuabin: ±0.5% đến ±1%
Đồng hồ Vortex: ±1% đến ±2%
Áp Suất Làm Việc
PN10
PN16
PN25
PN40
PN63
PN100
Nhiệt Độ Hoạt Động
Từ -20°C đến 180°C tùy từng dòng sản phẩm.
Vật Liệu Thân
Inox 304
Inox 316
Inox 316L
Thép Carbon Sơn Epoxy
Vật Liệu Điện Cực
Inox 316L
Hastelloy C
Titanium
Tantalum
Platinum
Chuẩn Kết Nối
Mặt bích JIS
Mặt bích DIN
Mặt bích ANSI
Clamp vi sinh
SMS
DIN Food Grade
Tín Hiệu Ngõ Ra
4-20mA
Pulse
Relay
RS485 Modbus RTU
Profibus DP
Hart Protocol
Ethernet IP
Profinet
Foundation Fieldbus
Nguyên Lý Hoạt Động Chi Tiết Của Từng Loại Đồng Hồ
Nguyên Lý Đồng Hồ Lưu Lượng Điện Từ
Đồng hồ điện từ hoạt động dựa trên định luật cảm ứng điện từ Faraday.
Khi chất lỏng dẫn điện chảy qua vùng từ trường, một điện áp cảm ứng được sinh ra.
Điện áp này tỷ lệ thuận với vận tốc dòng chảy.
Bộ chuyển đổi tín hiệu sẽ tính toán và hiển thị lưu lượng tức thời cũng như tổng lưu lượng.
Ưu điểm của nguyên lý này là:
Không có bộ phận chuyển động.
Không bị mài mòn cơ học.
Không gây tổn thất áp suất.
Độ chính xác cao.
Nguyên Lý Đồng Hồ Coriolis
Bên trong đồng hồ có một hoặc hai ống dao động liên tục.
Khi chất lỏng đi qua, lực Coriolis làm thay đổi dao động của các ống này.
Sự thay đổi được cảm biến ghi nhận và tính toán thành lưu lượng khối lượng.
Ngoài lưu lượng, đồng hồ Coriolis còn đo được:
Khối lượng riêng.
Mật độ.
Nhiệt độ.
Nồng độ sản phẩm.
Đây là công nghệ có độ chính xác cao nhất hiện nay.
Nguyên Lý Đồng Hồ Tuabin
Dòng chất lỏng đi qua làm quay cánh tuabin bên trong đồng hồ.
Tốc độ quay tỷ lệ thuận với vận tốc dòng chảy.
Cảm biến từ sẽ đếm số vòng quay và chuyển đổi thành lưu lượng.
Ưu điểm:
Đáp ứng nhanh.
Độ chính xác cao.
Chi phí thấp.
Nguyên Lý Đồng Hồ Vortex
Bên trong thân đồng hồ có một vật cản gọi là thanh tạo xoáy.
Khi chất lỏng đi qua, các xoáy Karman được tạo ra phía sau vật cản.
Tần số xoáy tỷ lệ thuận với vận tốc dòng chảy.
Cảm biến sẽ ghi nhận tần số này và tính toán lưu lượng.
Nguyên Lý Đồng Hồ Siêu Âm
Đồng hồ sử dụng sóng siêu âm truyền qua chất lỏng.
Thời gian truyền sóng thuận chiều và ngược chiều dòng chảy sẽ khác nhau.
Sự chênh lệch thời gian này được dùng để tính vận tốc dòng chảy.
Ưu điểm:
Không tiếp xúc môi chất.
Không cần cắt ống đối với loại kẹp ngoài.
Phù hợp khảo sát lưu lượng tạm thời.
So Sánh Các Loại Đồng Hồ Đo Lưu Lượng Nước Giải Khát
Đồng Hồ Điện Từ
Ưu điểm
Độ chính xác cao.
Không gây sụt áp.
Không có bộ phận chuyển động.
Tuổi thọ dài.
Chi phí hợp lý.
Nhược điểm
Chỉ đo được chất lỏng dẫn điện.
Ứng dụng
Nước tinh khiết.
Nước giải khát.
Nước trái cây.
Đồ uống lên men.
Đồng Hồ Coriolis
Ưu điểm
Độ chính xác cực cao.
Đo trực tiếp khối lượng.
Đo được mật độ.
Đo được nhiệt độ.
Nhược điểm
Chi phí đầu tư lớn.
Ứng dụng
Siro.
Đường lỏng.
Nguyên liệu giá trị cao.
Dây chuyền pha chế tự động.
Đồng Hồ Tuabin
Ưu điểm
Độ nhạy cao.
Chi phí đầu tư thấp.
Kích thước nhỏ gọn.
Nhược điểm
Có bộ phận chuyển động.
Dễ ảnh hưởng bởi cặn.
Ứng dụng
Nước tinh khiết.
Nước lọc.
Nước khoáng.
Đồng Hồ Vortex
Ưu điểm
Độ bền cao.
Ít bảo trì.
Đo được hơi nước.
Đo được khí.
Nhược điểm
Độ chính xác thấp hơn điện từ.
Ứng dụng
Hơi nước tiệt trùng.
Khí nén.
Hệ thống năng lượng nhà máy.
Checklist Lắp Đặt Đồng Hồ Đo Lưu Lượng Nước Giải Khát Chi Tiết
Việc lắp đặt đúng kỹ thuật là yếu tố quyết định đến độ chính xác, độ ổn định và tuổi thọ của đồng hồ đo lưu lượng. Trước khi đưa thiết bị vào vận hành, cần kiểm tra đầy đủ các hạng mục sau.
Checklist Trước Khi Lắp Đặt
Kiểm tra model đồng hồ có đúng theo yêu cầu kỹ thuật.
Kiểm tra kích thước mặt bích hoặc kết nối Clamp.
Kiểm tra dải đo lưu lượng.
Kiểm tra vật liệu thân đồng hồ.
Kiểm tra vật liệu điện cực.
Kiểm tra lớp lót bên trong.
Kiểm tra áp suất làm việc.
Kiểm tra nhiệt độ vận hành.
Kiểm tra nguồn điện cấp.
Kiểm tra phụ kiện đi kèm.
Kiểm tra chứng nhận chất lượng sản phẩm.
Kiểm tra tem bảo hành.
Kiểm tra tình trạng ngoại quan thiết bị.
Checklist Vị Trí Lắp Đặt
Đường ống luôn đầy chất lỏng.
Không lắp tại điểm cao nhất của hệ thống.
Không lắp tại vị trí có khả năng xuất hiện túi khí.
Không lắp gần cửa xả tự do.
Không lắp gần máy bơm nếu không đủ khoảng cách tiêu chuẩn.
Không lắp ngay sau van điều tiết.
Không lắp gần các nguồn rung động mạnh.
Có đủ không gian bảo trì.
Dễ dàng tiếp cận khi hiệu chuẩn.
Thuận tiện cho việc vệ sinh CIP.
Checklist Đường Ống Thẳng
Đoạn ống thẳng phía trước tối thiểu 5D.
Đoạn ống thẳng phía sau tối thiểu 3D.
Nếu gần bơm hoặc van điều khiển nên tăng lên 10D đến 15D.
Đảm bảo không có vật cản bên trong đường ống.
Kiểm tra độ đồng tâm của mặt bích.
Checklist Điện Và Tín Hiệu
Nguồn điện đúng điện áp quy định.
Đấu nối đúng sơ đồ nhà sản xuất.
Tiếp địa đúng tiêu chuẩn.
Kiểm tra điện trở tiếp địa.
Kiểm tra tín hiệu 4-20mA.
Kiểm tra tín hiệu RS485.
Kiểm tra tín hiệu Pulse.
Kiểm tra kết nối PLC.
Kiểm tra kết nối SCADA.
Checklist Sau Khi Lắp Đặt
Kiểm tra rò rỉ.
Kiểm tra hiển thị lưu lượng.
Kiểm tra tổng lưu lượng.
Kiểm tra tín hiệu đầu ra.
Kiểm tra thông số cài đặt.
Kiểm tra chiều dòng chảy.
Lập biên bản nghiệm thu.
Các Yếu Tố Ảnh Hưởng Đến Độ Chính Xác Của Đồng Hồ Lưu Lượng
Bọt Khí Trong Đường Ống
Bọt khí là nguyên nhân phổ biến gây sai số đo.
Đặc biệt trong hệ thống nước ngọt có gas.
Đường Ống Không Đầy
Nếu chất lỏng không lấp đầy toàn bộ tiết diện ống, kết quả đo sẽ không chính xác.
Nhiễu Điện Từ
Các thiết bị công suất lớn đặt gần đồng hồ có thể gây nhiễu tín hiệu.
Lưu Lượng Quá Thấp
Hoạt động dưới dải đo tối ưu làm giảm độ chính xác.
Cặn Bẩn Tích Tụ
Cặn bám trên điện cực hoặc cảm biến làm giảm khả năng đo lường.
Hướng Dẫn Bảo Trì Đồng Hồ Đo Lưu Lượng Nước Giải Khát
Kiểm Tra Định Kỳ
Thực hiện kiểm tra ít nhất mỗi 3 đến 6 tháng.
Đánh giá tình trạng hoạt động của cảm biến.
Kiểm tra hiển thị.
Kiểm tra tín hiệu đầu ra.
Vệ Sinh Cảm Biến
Trong ngành thực phẩm, việc vệ sinh định kỳ là bắt buộc.
Các cảm biến cần được làm sạch để loại bỏ cặn bám và vi sinh vật.
Kiểm Tra Hệ Thống Tiếp Địa
Đối với đồng hồ điện từ, hệ thống tiếp địa cần được kiểm tra thường xuyên.
Điện trở tiếp địa phải nằm trong giới hạn cho phép.
Hiệu Chuẩn Định Kỳ
Việc hiệu chuẩn giúp đảm bảo độ chính xác lâu dài.
Thông thường nên thực hiện mỗi năm một lần.
Đối với dây chuyền xuất khẩu thực phẩm, hiệu chuẩn thường được yêu cầu theo tiêu chuẩn ISO hoặc HACCP.
Các Lỗi Thường Gặp Và Cách Khắc Phục
Đồng Hồ Không Hiển Thị
Nguyên nhân
Mất nguồn cấp.
Đứt dây tín hiệu.
Bo mạch hỏng.
Giải pháp
Kiểm tra nguồn điện.
Kiểm tra cầu chì.
Kiểm tra dây dẫn.
Hiển Thị Lưu Lượng Bằng Không
Nguyên nhân
Đường ống không có lưu chất.
Lưu lượng dưới ngưỡng đo.
Điện cực bị bẩn.
Giải pháp
Kiểm tra dòng chảy.
Vệ sinh điện cực.
Kiểm tra cấu hình thiết bị.
Giá Trị Đo Dao Động Liên Tục
Nguyên nhân
Có bọt khí.
Nhiễu điện.
Lắp đặt sai vị trí.
Giải pháp
Khử khí trong đường ống.
Tiếp địa đúng kỹ thuật.
Thay đổi vị trí lắp đặt.
Sai Số Đo Lớn
Nguyên nhân
Hiệu chuẩn sai.
Đồng hồ không phù hợp ứng dụng.
Cảm biến hư hỏng.
Giải pháp
Hiệu chuẩn lại.
Thay thế thiết bị phù hợp hơn.
Kiểm tra cảm biến.
Ứng Dụng Đồng Hồ Lưu Lượng Trong Từng Dây Chuyền Nước Giải Khát
Nhà Máy Nước Suối Đóng Chai
Đo nước đầu vào.
Đo nước sau hệ RO.
Đo nước thành phẩm.
Giám sát sản lượng đóng chai.
Nhà Máy Nước Ngọt Có Gas
Đo nước pha chế.
Đo CO₂.
Đo siro.
Đo thành phẩm trước chiết rót.
Nhà Máy Nước Trái Cây
Đo nước ép cô đặc.
Đo nước pha loãng.
Đo hương liệu.
Đo thành phẩm.
Nhà Máy Trà Đóng Chai
Đo nước tinh khiết.
Đo dịch trà.
Đo phụ gia.
Đo sản phẩm hoàn thiện.
Nhà Máy Nước Tăng Lực
Đo nguyên liệu.
Đo vitamin.
Đo chất tạo ngọt.
Đo sản phẩm hoàn chỉnh.
Case Study Thực Tế Nhà Máy Nước Ngọt Có Gas
Bài Toán Đặt Ra
Một nhà máy sản xuất nước ngọt công suất 50.000 chai mỗi giờ gặp vấn đề sai lệch tỷ lệ pha chế giữa nước, siro và CO₂.
Điều này khiến chất lượng sản phẩm không đồng đều giữa các lô sản xuất.
Giải Pháp
Lắp đặt:
Đồng hồ điện từ DN100 cho nước.
Đồng hồ Coriolis DN25 cho siro.
Đồng hồ khối lượng cho CO₂.
Kết nối PLC tự động điều chỉnh tỷ lệ pha trộn.
Kết Quả
Giảm sai số pha chế xuống dưới 0,2%.
Tiết kiệm 5% lượng siro tiêu thụ.
Giảm tỷ lệ hàng lỗi.
Nâng cao chất lượng sản phẩm.
Case Study Nhà Máy Trà Đóng Chai
Thực Trạng
Nhà máy trà xanh đóng chai có sản lượng 100.000 chai/ngày.
Trước đây sử dụng phương pháp đo thủ công nên khó kiểm soát sản lượng thực tế.
Giải Pháp
Lắp đồng hồ điện từ tại:
Đường cấp nước RO.
Đường dịch trà.
Đường thành phẩm.
Kết nối hệ thống SCADA.
Kết Quả
Theo dõi sản lượng theo thời gian thực.
Giảm thất thoát nguyên liệu.
Dễ dàng truy xuất dữ liệu sản xuất.
Tăng hiệu quả quản lý.
Case Study Nhà Máy Nước Ép Trái Cây
Thực Trạng
Nhà máy sản xuất nước ép cam và nước ép xoài gặp khó khăn trong việc đo lưu lượng dịch trái cây có chứa bã.
Đồng hồ tuabin thường xuyên bị kẹt cánh.
Giải Pháp
Thay thế bằng đồng hồ điện từ inox 316L.
Sử dụng kết nối Clamp vi sinh.
Tích hợp hệ thống CIP tự động.
Kết Quả
Loại bỏ hoàn toàn hiện tượng kẹt cảm biến.
Giảm chi phí bảo trì.
Tăng độ ổn định vận hành.
Đáp ứng tiêu chuẩn HACCP và GMP.
Kinh Nghiệm Thực Tế Khi Chọn Đồng Hồ Cho Nhà Máy Nước Giải Khát
Đối với nước tinh khiết nên ưu tiên đồng hồ điện từ.
Đối với siro nên sử dụng Coriolis.
Đối với nước ép có bã nên dùng điện từ inox 316L.
Đối với hệ thống CIP nên lựa chọn vật liệu chịu hóa chất.
Đối với dây chuyền xuất khẩu nên ưu tiên các thương hiệu Siemens, Endress+Hauser, ABB, Yokogawa hoặc Krohne.
Việc lựa chọn đúng thiết bị ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí đầu tư, bảo trì và đảm bảo chất lượng sản phẩm trong suốt vòng đời vận hành của nhà máy.
Câu Hỏi Thường Gặp Về Đồng Hồ Đo Lưu Lượng Nước Giải Khát
Đồng hồ điện từ có đo được nước ngọt có gas không?
Có. Tuy nhiên cần đảm bảo đường ống luôn đầy chất lỏng và hạn chế bọt khí.
Đồng hồ điện từ có đo được siro không?
Có thể đo nếu siro có độ dẫn điện phù hợp.
Đồng hồ Coriolis có ưu điểm gì?
Đo trực tiếp khối lượng với độ chính xác rất cao.
Đồng hồ nào phù hợp nhất cho nước tinh khiết?
Đồng hồ điện từ và đồng hồ tuabin.
Thiết bị có cần hiệu chuẩn không?
Có. Nên hiệu chuẩn định kỳ để duy trì độ chính xác.
Vật liệu nào phù hợp ngành thực phẩm?
Inox 304 và inox 316L.
Có thể lắp ngoài trời không?
Có. Nên chọn thiết bị đạt chuẩn IP67 hoặc IP68.
Đồng hồ lưu lượng có kết nối PLC được không?
Có. Hầu hết các model hiện nay đều hỗ trợ kết nối PLC.
Đồng hồ điện từ có bị tổn thất áp suất không?
Gần như không gây tổn thất áp suất.
Bao lâu cần bảo trì một lần?
Thông thường từ 6 đến 12 tháng tùy môi trường sử dụng.
Đồng hồ có thể đo nước nóng không?
Có. Cần lựa chọn model chịu nhiệt phù hợp.
Có thể sử dụng trong hệ thống CIP không?
Có. Nhiều model được thiết kế chuyên dụng cho CIP.
Tuổi thọ đồng hồ lưu lượng là bao lâu?
Thông thường từ 8 đến 15 năm nếu sử dụng đúng cách.
Đồng hồ có chống nước không?
Có. Nhiều model đạt chuẩn IP68.
Đồng hồ nào phù hợp nhà máy lớn?
Điện từ Siemens, Endress+Hauser, ABB hoặc Coriolis.
Tại Sao Nên Mua Đồng Hồ Đo Lưu Lượng Nước Giải Khát Tại Công Ty TNHH VLT?
Công ty TNHH VLT là đơn vị chuyên cung cấp đồng hồ đo lưu lượng công nghiệp với nhiều năm kinh nghiệm trong lĩnh vực đo lường và tự động hóa.
Chúng tôi cung cấp đa dạng các dòng đồng hồ lưu lượng điện từ, Coriolis, Vortex và Tuabin phù hợp cho ngành thực phẩm, đồ uống và nước giải khát.
Ưu điểm khi mua hàng tại VLT:
Sản phẩm chính hãng.
Giá thành cạnh tranh.
Tư vấn kỹ thuật chuyên sâu.
Hỗ trợ lựa chọn đúng model.
Giao hàng toàn quốc.
Bảo hành đầy đủ.
Hỗ trợ lắp đặt và cài đặt tận nơi.
Hỗ trợ hiệu chuẩn và kiểm định theo yêu cầu.
Kết Luận
Đồng hồ đo lưu lượng nước giải khát là thiết bị quan trọng trong các nhà máy sản xuất đồ uống hiện đại. Việc lựa chọn đúng loại đồng hồ không chỉ giúp nâng cao chất lượng sản phẩm mà còn giảm chi phí sản xuất, tối ưu nguyên liệu và nâng cao hiệu quả quản lý.
Các dòng đồng hồ điện từ, Coriolis, Tuabin và Vortex đều có những ưu điểm riêng phù hợp với từng ứng dụng cụ thể. Doanh nghiệp cần đánh giá đầy đủ về môi chất, nhiệt độ, áp suất, kích thước đường ống và yêu cầu vệ sinh thực phẩm để lựa chọn giải pháp tối ưu.
Nếu quý khách đang cần tư vấn lựa chọn đồng hồ đo lưu lượng nước giải khát phù hợp cho nhà máy sản xuất, hãy liên hệ Công ty TNHH VLT để được hỗ trợ kỹ thuật chi tiết, báo giá nhanh và giải pháp tối ưu nhất.
THÔNG TIN LIÊN HỆ
Hotline/zalo: 0976.677.684 (Thu Hà)
Email: thuha@vltco.vn hoặc thuhagl2901@gmail.com
Website: thietbidoluuluong.com
