ĐỒNG HỒ ĐO LƯU LƯỢNG BÙN ÉP

Đồng hồ đo lưu lượng bùn ép là gì?

Trong các hệ thống xử lý nước thải công nghiệp và sinh hoạt, công đoạn ép bùn đóng vai trò quan trọng nhằm giảm thể tích bùn, tiết kiệm chi phí vận chuyển và xử lý. Để kiểm soát chính xác lượng bùn đưa vào máy ép hoặc lượng bùn sau ép, doanh nghiệp cần sử dụng đồng hồ đo lưu lượng bùn ép.

Đồng hồ đo lưu lượng bùn ép là thiết bị dùng để đo lưu lượng tức thời và tổng lưu lượng bùn đặc, bùn sau cô đặc hoặc bùn cấp vào máy ép bùn. Thiết bị giúp người vận hành kiểm soát quá trình xử lý bùn, tính toán hiệu suất vận hành và tối ưu chi phí hóa chất.

Do đặc tính của bùn ép có độ nhớt cao, chứa nhiều chất rắn lơ lửng và có khả năng gây mài mòn, việc lựa chọn đúng loại đồng hồ đo lưu lượng là yếu tố rất quan trọng.

Bùn ép là gì?

Bùn ép là phần chất rắn được tách ra khỏi nước sau quá trình xử lý nước thải và được đưa qua máy ép bùn nhằm giảm độ ẩm.

Tùy theo từng ngành nghề sản xuất, bùn ép có thể chứa:

Chất hữu cơ.

Chất vô cơ.

Sợi giấy.

Kim loại nặng.

Hóa chất xử lý.

Vi sinh vật.

Sau quá trình ép, hàm lượng chất rắn trong bùn tăng lên đáng kể, làm cho môi chất trở nên đặc hơn và khó đo hơn so với nước thông thường.

Tại sao cần đo lưu lượng bùn ép?

Kiểm soát hiệu suất máy ép bùn

Thông qua dữ liệu lưu lượng, kỹ thuật viên có thể đánh giá hiệu suất làm việc của hệ thống ép bùn.

Kiểm soát lượng hóa chất sử dụng

Các loại polymer hoặc hóa chất trợ keo tụ thường được châm theo lưu lượng bùn đầu vào.

Việc đo chính xác lưu lượng giúp tối ưu chi phí hóa chất.

Quản lý chi phí xử lý chất thải

Lưu lượng bùn là cơ sở để tính toán:

Khối lượng bùn phát sinh.

Chi phí vận chuyển.

Chi phí xử lý.

Chi phí chôn lấp.

Tự động hóa hệ thống xử lý bùn

Dữ liệu từ đồng hồ có thể truyền về PLC hoặc SCADA giúp điều khiển tự động toàn bộ quá trình ép bùn.

Đặc điểm của bùn ép ảnh hưởng đến việc lựa chọn đồng hồ đo lưu lượng

Hàm lượng chất rắn cao

Bùn ép thường chứa từ 1% đến hơn 20% chất rắn tùy từng công đoạn xử lý.

Điều này làm cho nhiều loại đồng hồ đo nước thông thường không thể hoạt động chính xác.

Độ nhớt lớn

Bùn đặc có độ nhớt cao hơn rất nhiều so với nước.

Khả năng bám dính lên thành ống và cảm biến cũng lớn hơn.

Có tính mài mòn

Một số loại bùn chứa cát, tro, sợi giấy hoặc hạt vô cơ gây mài mòn thiết bị đo.

Lưu lượng không ổn định

Quá trình ép bùn thường hoạt động theo chu kỳ khiến lưu lượng thay đổi liên tục.

Đồng hồ cần có khả năng đáp ứng nhanh với sự biến động của dòng chảy.

Các loại đồng hồ đo lưu lượng bùn ép phổ biến

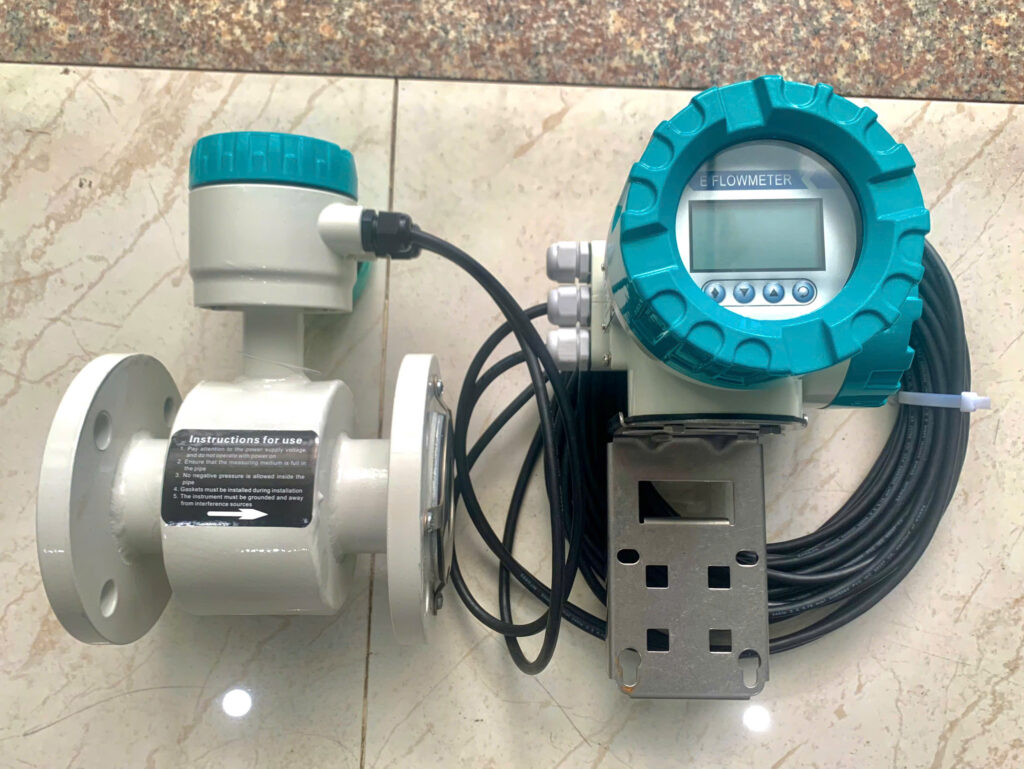

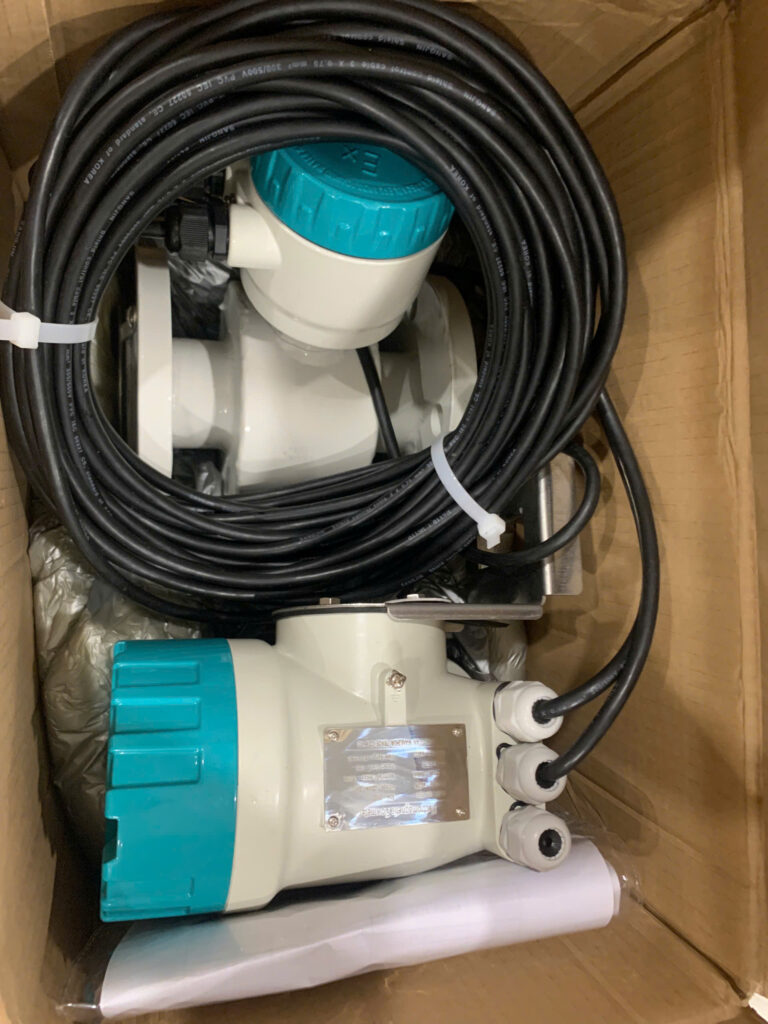

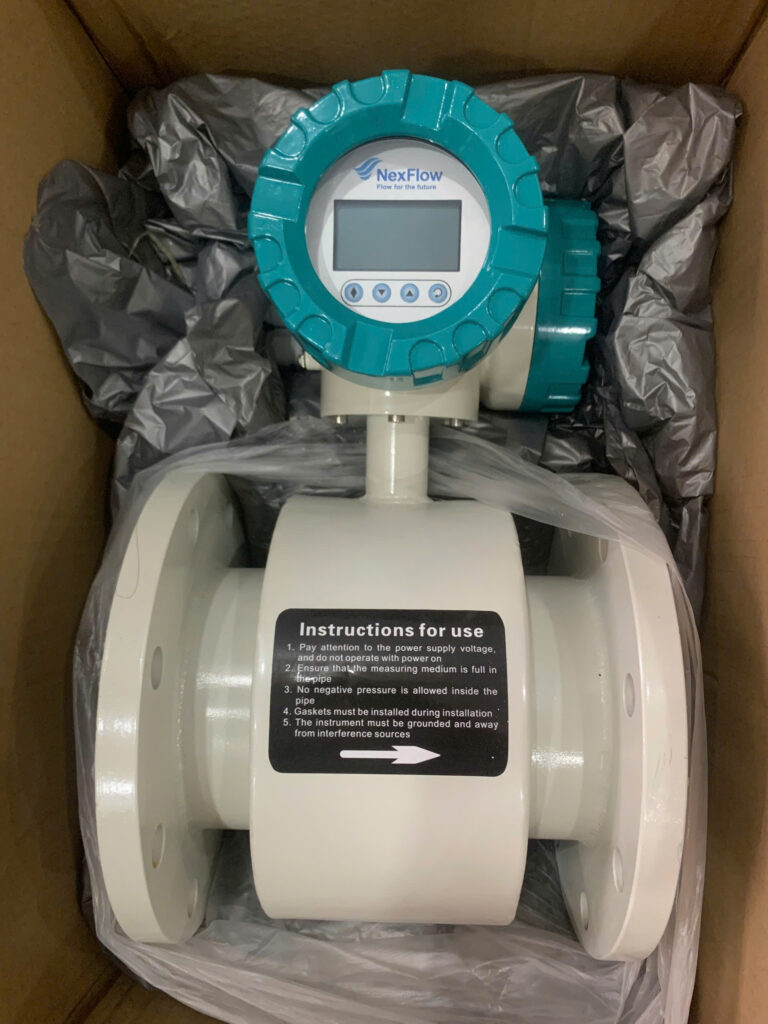

Đồng hồ đo lưu lượng điện từ

Đây là giải pháp được sử dụng nhiều nhất trong ngành xử lý nước thải.

Nguyên lý hoạt động dựa trên định luật cảm ứng điện từ Faraday.

Ưu điểm:

Không có bộ phận chuyển động.

Đo được chất lỏng có chứa chất rắn.

Không gây cản trở dòng chảy.

Độ chính xác cao.

Phù hợp với bùn có độ dẫn điện.

Đồng hồ đo lưu lượng siêu âm

Đồng hồ siêu âm được sử dụng trong các trường hợp:

Không muốn cắt ống.

Đường kính lớn.

Khảo sát lưu lượng tạm thời.

Hệ thống đang vận hành.

Tuy nhiên độ chính xác có thể phụ thuộc vào thành phần và mật độ bùn.

Đồng hồ đo lưu lượng Coriolis

Coriolis là công nghệ đo khối lượng trực tiếp.

Ưu điểm:

Độ chính xác rất cao.

Không phụ thuộc vào độ dẫn điện.

Đo được tỷ trọng.

Đo được lưu lượng khối lượng.

Nhược điểm là giá thành đầu tư tương đối cao.

Đồng hồ đo lưu lượng dạng kênh hở

Được sử dụng trong các hệ thống bùn chảy qua mương hoặc máng dẫn.

Thiết bị thường kết hợp cảm biến mức với máng Parshall hoặc đập đo lưu lượng.

Nguyên lý hoạt động của đồng hồ đo lưu lượng bùn ép

Nguyên lý điện từ

Khi bùn dẫn điện đi qua từ trường được tạo bởi cảm biến, một điện áp cảm ứng xuất hiện.

Giá trị điện áp tỷ lệ với vận tốc dòng chảy và được bộ chuyển đổi xử lý để tính toán lưu lượng.

Nguyên lý siêu âm

Thiết bị sử dụng sóng siêu âm để xác định vận tốc của dòng lưu chất.

Kết quả đo được tính toán dựa trên thời gian truyền tín hiệu giữa các cảm biến.

Nguyên lý Coriolis

Dòng bùn đi qua ống dao động bên trong cảm biến tạo ra lực Coriolis.

Lực này được sử dụng để xác định lưu lượng khối lượng với độ chính xác rất cao.

Ứng dụng của đồng hồ đo lưu lượng bùn ép

Nhà máy xử lý nước thải sinh hoạt

Giám sát lưu lượng bùn từ bể lắng đến máy ép bùn.

Nhà máy xử lý nước thải công nghiệp

Đo lưu lượng bùn phát sinh từ các công đoạn xử lý hóa lý và sinh học.

Nhà máy giấy

Theo dõi lưu lượng bùn chứa xơ sợi giấy và bùn từ hệ thống tuyển nổi.

Nhà máy thực phẩm

Đo bùn hữu cơ phát sinh trong quá trình sản xuất.

Nhà máy chế biến thủy sản

Kiểm soát lượng bùn sinh học và bùn hóa lý trước khi ép.

Nhà máy nhiệt điện

Đo lưu lượng bùn tro và bùn từ hệ thống xử lý nước thải công nghiệp.

Hướng Dẫn Lắp Đặt Đồng Hồ Đo Lưu Lượng Bùn Ép

Việc lắp đặt đồng hồ đo lưu lượng bùn ép cần được thực hiện đúng kỹ thuật để đảm bảo độ chính xác và hạn chế hiện tượng bám dính, tắc nghẽn hoặc sai số trong quá trình vận hành.

Lựa Chọn Vị Trí Lắp Đặt

Đồng hồ nên được lắp đặt tại vị trí đường ống luôn đầy bùn.

Điều này đặc biệt quan trọng đối với đồng hồ điện từ vì thiết bị chỉ hoạt động chính xác khi cảm biến được ngập hoàn toàn trong lưu chất.

Nên ưu tiên lắp đặt:

Trên đường ống ngang.

Trên đường ống đứng có chiều dòng chảy từ dưới lên.

Sau bơm cấp bùn.

Trước máy ép bùn.

Tránh Các Vị Trí Không Phù Hợp

Không nên lắp tại:

Điểm cao nhất của đường ống.

Vị trí dễ tích tụ khí.

Đường ống có rung động mạnh.

Khu vực thường xuyên xảy ra hiện tượng búa nước.

Yêu Cầu Đoạn Ống Thẳng

Để dòng chảy ổn định trước khi đi qua cảm biến, cần bố trí:

Đoạn ống phía trước tối thiểu 10D.

Đoạn ống phía sau tối thiểu 5D.

Ví dụ với đồng hồ DN100:

Đoạn thẳng phía trước tối thiểu 1.000 mm.

Đoạn thẳng phía sau tối thiểu 500 mm.

Tiếp Địa Cho Đồng Hồ Điện Từ

Tiếp địa giúp:

Ổn định tín hiệu đo.

Giảm nhiễu điện từ.

Tăng độ chính xác.

Bảo vệ bộ điện tử.

Đây là yêu cầu bắt buộc đối với đồng hồ điện từ đo bùn.

Cách Chọn Kích Thước Đồng Hồ Đo Lưu Lượng Bùn Ép

Việc lựa chọn đúng kích thước DN ảnh hưởng trực tiếp đến độ chính xác của phép đo.

Bảng Lưu Lượng Tham Khảo

Kích thước	Lưu lượng khuyến nghị
DN25	0,8 – 8 m³/h
DN32	1,5 – 12 m³/h
DN40	2 – 20 m³/h
DN50	4 – 35 m³/h
DN65	8 – 55 m³/h
DN80	12 – 90 m³/h
DN100	20 – 140 m³/h
DN150	50 – 320 m³/h
DN200	90 – 560 m³/h
DN250	150 – 900 m³/h
DN300	250 – 1.300 m³/h

Ví Dụ Thực Tế

Một hệ thống ép bùn có lưu lượng vận hành trung bình 45 m³/h.

Theo bảng trên, DN65 hoặc DN80 đều có thể đáp ứng.

Trong đa số trường hợp, DN80 sẽ phù hợp hơn nếu muốn đồng bộ với kích thước đường ống hiện hữu.

So Sánh Đồng Hồ Điện Từ, Siêu Âm Và Coriolis Khi Đo Bùn Ép

Tiêu chí	Điện từ	Siêu âm	Coriolis
Độ chính xác	Cao	Khá cao	Rất cao
Đo bùn đặc	Tốt	Trung bình	Xuất sắc
Chi phí đầu tư	Trung bình	Trung bình	Cao
Bảo trì	Thấp	Thấp	Thấp
Đo tỷ trọng	Không	Không	Có
Đo lưu lượng khối lượng	Không	Không	Có

Khi Nào Nên Chọn Đồng Hồ Điện Từ

Đồng hồ điện từ phù hợp với:

Bùn sinh học.

Bùn hoạt tính.

Bùn giấy.

Bùn thực phẩm.

Bùn hóa lý.

Đây là lựa chọn phổ biến nhất trong ngành xử lý nước thải.

Khi Nào Nên Chọn Đồng Hồ Coriolis

Coriolis phù hợp khi:

Cần độ chính xác rất cao.

Cần đo khối lượng bùn.

Cần đo tỷ trọng bùn.

Ứng dụng trong các dây chuyền đặc biệt.

Khi Nào Nên Chọn Đồng Hồ Siêu Âm

Siêu âm phù hợp với:

Đường ống lớn.

Khảo sát lưu lượng tạm thời.

Hệ thống đang vận hành.

Không muốn cắt ống.

Kinh Nghiệm Chọn Vật Liệu Chống Mài Mòn Khi Đo Bùn Ép

Lớp Lót Cao Su Cứng

Phù hợp với:

Bùn sinh học.

Bùn nước thải sinh hoạt.

Bùn hoạt tính.

Ưu điểm:

Chống mài mòn tốt.

Chi phí hợp lý.

Tuổi thọ cao.

Lớp Lót Polyurethane

Đây là vật liệu được sử dụng nhiều trong ngành giấy và khai khoáng.

Ưu điểm:

Khả năng chống mài mòn rất cao.

Chịu va đập tốt.

Tuổi thọ dài.

Lớp Lót PTFE

Phù hợp với:

Bùn chứa hóa chất.

Bùn có tính ăn mòn.

Nhiệt độ cao.

Điện Cực Inox 316L

Phù hợp với đa số ứng dụng bùn thông thường.

Điện Cực Hastelloy C

Nên sử dụng khi:

Bùn chứa hóa chất mạnh.

Bùn có tính ăn mòn cao.

Môi trường pH khắc nghiệt.

Điện Cực Titanium

Phù hợp với:

Môi trường có ion Clo.

Nước biển.

Bùn chứa muối.

Bảo Trì Và Bảo Dưỡng Đồng Hồ Đo Lưu Lượng Bùn Ép

Kiểm Tra Hàng Tháng

Theo dõi:

Màn hình hiển thị.

Nguồn điện.

Tín hiệu đầu ra.

Độ ổn định lưu lượng.

Kiểm Tra Định Kỳ Sáu Tháng

Thực hiện:

Kiểm tra điện cực.

Kiểm tra lớp lót.

Đánh giá độ chính xác.

Kiểm tra kết nối truyền thông.

Vệ Sinh Cảm Biến

Do bùn có khả năng bám dính cao nên cần vệ sinh định kỳ nhằm hạn chế sai số.

Hiệu Chuẩn Định Kỳ

Thông thường nên hiệu chuẩn từ 12 đến 24 tháng một lần.

Điện cực bị bám bẩn.

Chưa hiệu chuẩn định kỳ.

Lớp lót bị mài mòn.

Không Truyền Dữ Liệu Về PLC

Nguyên nhân:

Sai cấu hình Modbus.

Đứt dây RS485.

Lỗi module truyền thông.

Sai địa chỉ thiết bị.

Xu Hướng Tự Động Hóa Trong Hệ Thống Ép Bùn

Ngày nay các nhà máy xử lý nước thải đang chuyển sang mô hình vận hành thông minh.

Đồng hồ đo lưu lượng bùn ép được tích hợp với:

PLC.

SCADA.

DCS.

IoT.

Dữ liệu lưu lượng được sử dụng để:

Điều khiển bơm bùn.

Điều chỉnh lượng Polymer.

Tính toán hiệu suất ép bùn.

Theo dõi sản lượng bùn phát sinh.

Quản lý chi phí xử lý chất thải.

Nhờ đó doanh nghiệp có thể giảm chi phí hóa chất, giảm nhân công vận hành và nâng cao hiệu quả xử lý nước thải.

30 Câu Hỏi Thường Gặp Về Đồng Hồ Đo Lưu Lượng Bùn Ép

Đồng hồ đo lưu lượng bùn ép là gì?

Đây là thiết bị dùng để đo lưu lượng bùn đặc, bùn sinh học, bùn hóa lý hoặc bùn sau cô đặc trong hệ thống xử lý nước thải và máy ép bùn.

Bùn ép có đo được bằng đồng hồ điện từ không?

Có. Đồng hồ điện từ là giải pháp được sử dụng phổ biến nhất hiện nay cho các ứng dụng đo bùn có độ dẫn điện.

Tại sao đồng hồ điện từ phù hợp với bùn ép?

Do không có bộ phận chuyển động bên trong, đồng hồ điện từ không bị ảnh hưởng nhiều bởi cặn bẩn, chất rắn lơ lửng và độ nhớt của bùn.

Đồng hồ điện từ có đo được bùn đặc không?

Có. Miễn là bùn có độ dẫn điện phù hợp và đường ống luôn đầy lưu chất.

Đồng hồ siêu âm có đo được bùn ép không?

Có thể đo được trong một số trường hợp nhưng độ chính xác thường thấp hơn đồng hồ điện từ khi bùn quá đặc.

Đồng hồ Coriolis có đo được bùn ép không?

Có. Đây là công nghệ đo có độ chính xác rất cao và có thể đo trực tiếp lưu lượng khối lượng.

Loại đồng hồ nào phù hợp nhất cho hệ thống ép bùn?

Trong đa số ứng dụng xử lý nước thải, đồng hồ điện từ là lựa chọn tối ưu về hiệu quả và chi phí đầu tư.

Đồng hồ có đo được bùn chứa sợi giấy không?

Có. Tuy nhiên nên lựa chọn lớp lót chống mài mòn phù hợp.

Đồng hồ có đo được bùn chứa cát không?

Có nhưng cần sử dụng vật liệu chống mài mòn cao như Polyurethane hoặc cao su cứng.

Đồng hồ có đo được bùn thực phẩm không?

Có. Đồng hồ điện từ và Coriolis đều có thể sử dụng tốt.

Đồng hồ có đo được bùn hóa lý không?

Có. Cần lựa chọn vật liệu điện cực phù hợp với hóa chất trong bùn.

Điện cực inox 316L có phù hợp với bùn ép không?

Phù hợp với phần lớn các ứng dụng xử lý nước thải thông thường.

Khi nào nên dùng điện cực Hastelloy C?

Khi bùn chứa hóa chất ăn mòn mạnh hoặc môi trường có pH khắc nghiệt.

Khi nào nên dùng điện cực Titanium?

Khi bùn chứa muối hoặc có thành phần tương tự nước biển.

Đồng hồ điện từ có cần tiếp địa không?

Có. Đây là yêu cầu bắt buộc để đảm bảo độ chính xác.

Đồng hồ có thể lắp theo phương đứng không?

Có. Chiều dòng chảy nên đi từ dưới lên trên để đảm bảo đường ống luôn đầy bùn.

Có thể lắp đồng hồ ngoài trời không?

Có. Nên sử dụng các dòng có cấp bảo vệ IP67 hoặc IP68.

Tuổi thọ của đồng hồ đo bùn ép là bao lâu?

Thông thường từ 5 đến 15 năm tùy môi trường làm việc.

Có cần vệ sinh đồng hồ định kỳ không?

Có. Việc vệ sinh giúp hạn chế bám dính trên điện cực và cảm biến.

Bao lâu nên hiệu chuẩn đồng hồ?

Thông thường từ 12 đến 24 tháng một lần.

Đồng hồ có kết nối PLC được không?

Có. Hầu hết các model đều hỗ trợ tín hiệu 4-20mA hoặc RS485 Modbus.

Đồng hồ có kết nối SCADA được không?

Có. Đây là ứng dụng rất phổ biến trong các nhà máy hiện nay.

Đồng hồ có lưu dữ liệu vận hành không?

Nhiều model hiện đại có khả năng lưu trữ dữ liệu lịch sử.

Có thể xem dữ liệu bằng điện thoại không?

Có nếu hệ thống được tích hợp IoT hoặc SCADA.

Đường ống DN200 nên dùng loại đồng hồ nào?

Đồng hồ điện từ thường là lựa chọn phù hợp nhất.

Đồng hồ có bị ảnh hưởng bởi áp suất không?

Thông thường áp suất không ảnh hưởng đáng kể đến độ chính xác đo.

Đồng hồ điện từ có bộ phận chuyển động không?

Không. Đây là ưu điểm lớn giúp giảm chi phí bảo trì.

Bùn càng đặc thì đồng hồ có đo chính xác hơn không?

Không hẳn. Độ chính xác phụ thuộc vào đặc tính dòng chảy và việc lựa chọn thiết bị phù hợp.

Giá đồng hồ đo lưu lượng bùn ép có cao không?

Giá phụ thuộc vào kích thước, vật liệu, công nghệ đo và thương hiệu sản xuất.

Nên mua đồng hồ đo lưu lượng bùn ép ở đâu?

Lớp lót cao su chịu mài mòn.

Thiết kế cảm biến chuyên dụng.

Những Sai Lầm Thường Gặp Khi Chọn Đồng Hồ Đo Lưu Lượng Bùn Ép

Chọn Đồng Hồ Theo Giá Thành

Nhiều đơn vị lựa chọn sản phẩm giá thấp nhưng không phù hợp với môi trường bùn đặc, dẫn đến tuổi thọ ngắn và chi phí thay thế cao.

Không Quan Tâm Đến Hàm Lượng Chất Rắn

Đây là yếu tố ảnh hưởng trực tiếp đến độ bền và độ chính xác của đồng hồ.

Chọn Sai Vật Liệu Điện Cực

Điện cực không phù hợp có thể bị ăn mòn nhanh chóng trong môi trường hóa chất.

Không Xem Xét Khả Năng Mài Mòn

Đối với bùn giấy, bùn cát hoặc bùn khoáng sản, khả năng chống mài mòn là yếu tố rất quan trọng.

Không Dự Trù Kế Hoạch Mở Rộng

Nhiều nhà máy sau khi tăng công suất phải thay thế toàn bộ đồng hồ do dải đo không còn phù hợp.

Kết Luận

Đồng hồ đo lưu lượng bùn ép là thiết bị quan trọng trong các hệ thống xử lý nước thải công nghiệp và sinh hoạt. Thiết bị giúp kiểm soát chính xác lưu lượng bùn, tối ưu lượng hóa chất sử dụng, nâng cao hiệu suất ép bùn và giảm chi phí vận hành.

Trong hầu hết các ứng dụng hiện nay, đồng hồ điện từ vẫn là giải pháp được lựa chọn nhiều nhất nhờ khả năng đo chính xác môi trường chứa chất rắn, độ bền cao và chi phí đầu tư hợp lý. Đối với các ứng dụng yêu cầu độ chính xác đặc biệt hoặc cần đo khối lượng trực tiếp, đồng hồ Coriolis là lựa chọn đáng cân nhắc.

Việc lựa chọn đúng đồng hồ đo lưu lượng bùn ép cần xem xét đầy đủ các yếu tố như loại bùn, hàm lượng chất rắn, nhiệt độ, áp suất, tính ăn mòn, khả năng mài mòn và yêu cầu kết nối tín hiệu. Một thiết bị phù hợp không chỉ giúp tăng độ chính xác đo lường mà còn góp phần nâng cao hiệu quả vận hành toàn bộ hệ thống xử lý nước thải.
